1 SYSTEMAIR a.s. Sídlo firmy: Oderská 333/5, Praha 9 Kanceláře a sklad: Hlavní 826, Hovorčovice Tel : Fax : central@systemair.cz VELKOOBJEMOVÉ VYÚSTKY S TERMOSTATICKÝM OVLÁDÁNÍM IMOS-VOVT TECHNICKÉ PODMÍNKY Výrobek je chráněný užitkovým vzorem zapsaným ÚPV SR

2 Tyto technické podmínky určují velikosti, vlastnosti, rozsah použití a provedení velkoobjemových vyústek s termostatickým ovládáním vyráběných ve firmě IMOS-ASEK spol. s r.o.. Platí pro projektování, objednávání, výrobu, přebírání, dodávku a používání těchto výrobků od I. VŠEOBECNĚ Stoupající nároky na kvalitu vzduchu i v průmyslových objektech vyžaduje, aby koncové vývody vzduchu byly konstruované s větší flexibilitou a efektivitou. Možnost automatické změny usměrňování teplého jako i studeného vzduchu se zařazuje ke standardním nárokům na moderní přívody vzduchu. Velkoobjemová vyústka IMOS-VOVT je koncipovaná tak, aby mohla splnit všechny požadavky kladené na přívod vzduchu především v průmyslových objektech. Touto vyústkou je možné přivádět čerstvý vzduch různých teplot bezprostředně do pobytové zóny pracovníka v prostorech zatížených škodlivými látkami nebo vysokou teplotou. Vzduch je před dosažením pracovního prostoru minimálně znečištěný a je dosažena minimální koncentrace škodlivých látek v pracovním prostoru. Přiváděný vzduch proudí shora a vyfukuje svisle směrem dolů nebo do stran. Vyústka se automaticky přizpůsobí na měnící se pracovní podmínky nebo na letní a zimní provoz větrání. Konstrukční provedení IMOS-VOVT se skládá z řídícího mechanismu* 1. který pomocí převodního mechanismu pootáčí listy usměrňovače 2. To všechno je uložené v plášti vyústky 3, který je vybavený připojovacím hrdlem s těsněním (SPIROSAFE) 5 a clonou 4 k usměrňování proudu. t p teplota přiváděného vzduchu [ C] t i teplota v místnosti [ C] * řídící mechanismus 1 může být dodávaný s jedním teplotním senzorem (VOVT 1) nebo se dvěma teplotními senzory (VOVT 2). Obr. 1 Hlavní funkční části IMOS - VOVT Materiálové provedení velkoobjemové vyústky s termostatickým ovládáním Vyústka VOVT je vyrobena z pozinkovaného plechu z nelegovaných konstrukčních ocelí. Spojení jednotlivých částí vyústky je provedené svářením, nýtováním a zaklepáváním. Popis funkce vyústky VOVT Řízení soustavy listů je na termostatickém principu s ovládacím prvkem originální konstrukce. Termostatické ovládání poskytuje stejné možnosti regulace na bázi rozdílu teplot jako elektrické ovládací zařízení, ale bez dodatečné pomocné energie. Jsou umožněny rozdílná nastavení pro různé potřeby regulace. Pracovní rozsah teplot pro VOVT je od 17 C do 35 C. 2

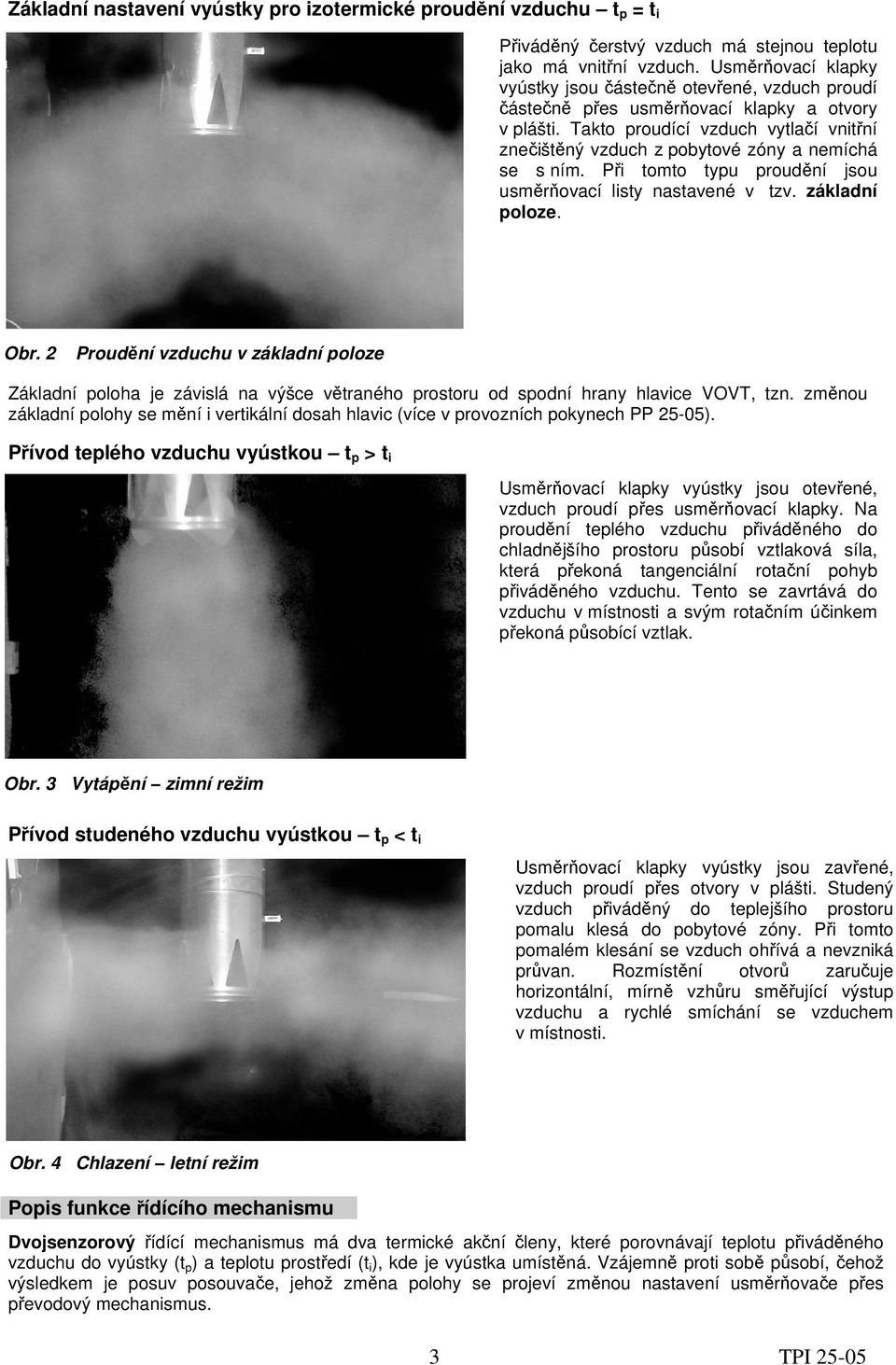

3 Základní nastavení vyústky pro izotermické proudění vzduchu t p = t i Přiváděný čerstvý vzduch má stejnou teplotu jako má vnitřní vzduch. Usměrňovací klapky vyústky jsou částečně otevřené, vzduch proudí částečně přes usměrňovací klapky a otvory v plášti. Takto proudící vzduch vytlačí vnitřní znečištěný vzduch z pobytové zóny a nemíchá se s ním. Při tomto typu proudění jsou usměrňovací listy nastavené v tzv. základní poloze. Obr. 2 Proudění vzduchu v základní poloze Základní poloha je závislá na výšce větraného prostoru od spodní hrany hlavice VOVT, tzn. změnou základní polohy se mění i vertikální dosah hlavic (více v provozních pokynech PP 25-05). Přívod teplého vzduchu vyústkou t p > t i Usměrňovací klapky vyústky jsou otevřené, vzduch proudí přes usměrňovací klapky. Na proudění teplého vzduchu přiváděného do chladnějšího prostoru působí vztlaková síla, která překoná tangenciální rotační pohyb přiváděného vzduchu. Tento se zavrtává do vzduchu v místnosti a svým rotačním účinkem překoná působící vztlak. Obr. 3 Vytápění zimní režim Přívod studeného vzduchu vyústkou t p < t i Usměrňovací klapky vyústky jsou zavřené, vzduch proudí přes otvory v plášti. Studený vzduch přiváděný do teplejšího prostoru pomalu klesá do pobytové zóny. Při tomto pomalém klesání se vzduch ohřívá a nevzniká průvan. Rozmístění otvorů zaručuje horizontální, mírně vzhůru směřující výstup vzduchu a rychlé smíchání se vzduchem v místnosti. Obr. 4 Chlazení letní režim Popis funkce řídícího mechanismu Dvojsenzorový řídící mechanismus má dva termické akční členy, které porovnávají teplotu přiváděného vzduchu do vyústky (t p ) a teplotu prostředí (t i ), kde je vyústka umístěná. Vzájemně proti sobě působí, čehož výsledkem je posuv posouvače, jehož změna polohy se projeví změnou nastavení usměrňovače přes převodový mechanismus. 3

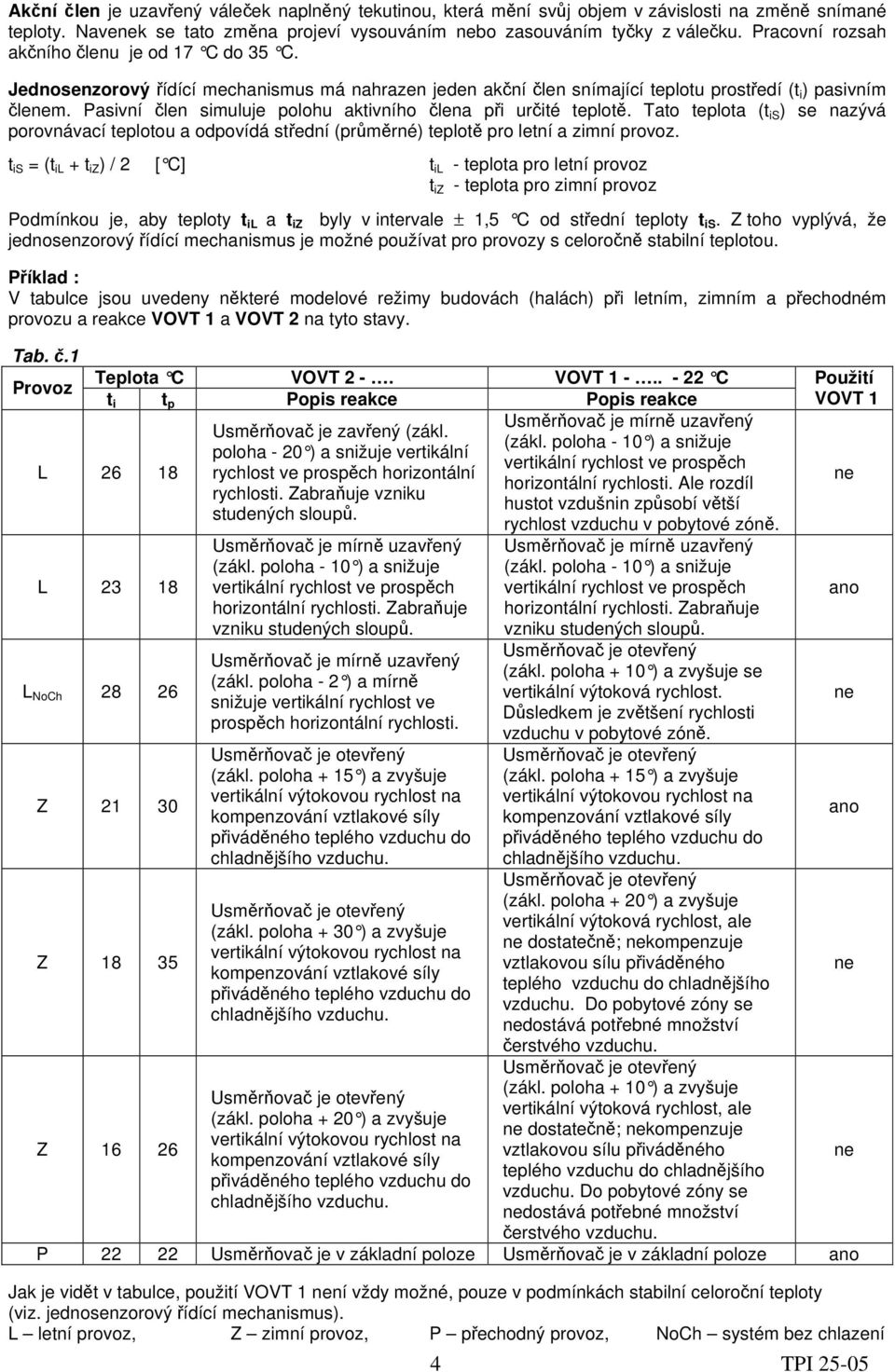

4 Akční člen je uzavřený váleček naplněný tekutinou, která mění svůj objem v závislosti na změně snímané teploty. Navenek se tato změna projeví vysouváním nebo zasouváním tyčky z válečku. Pracovní rozsah akčního členu je od 17 C do 35 C. Jednosenzorový řídící mechanismus má nahrazen jeden akční člen snímající teplotu prostředí (t i ) pasivním členem. Pasivní člen simuluje polohu aktivního člena při určité teplotě. Tato teplota (t is ) se nazývá porovnávací teplotou a odpovídá střední (průměrné) teplotě pro letní a zimní provoz. t is = (t il + t iz ) / 2 [ C] t il - teplota pro letní provoz t iz - teplota pro zimní provoz Podmínkou je, aby teploty t il a t iz byly v intervale ± 1,5 C od střední teploty t is. Z toho vyplývá, že jednosenzorový řídící mechanismus je možné používat pro provozy s celoročně stabilní teplotou. Příklad : V tabulce jsou uvedeny některé modelové režimy budovách (halách) při letním, zimním a přechodném provozu a reakce VOVT 1 a VOVT 2 na tyto stavy. Tab. č.1 Teplota C VOVT 2 -. VOVT C Provoz t i t p Popis reakce Popis reakce Usměrňovač je mírně uzavřený Usměrňovač je zavřený (zákl. (zákl. poloha - 10 ) a snižuje poloha - 20 ) a snižuje vertikální vertikální rychlost ve prospěch L rychlost ve prospěch horizontální horizontální rychlosti. Ale rozdíl rychlosti. Zabraňuje vzniku hustot vzdušnin způsobí větší studených sloupů. rychlost vzduchu v pobytové zóně. L L NoCh Z Z Z Usměrňovač je mírně uzavřený (zákl. poloha - 10 ) a snižuje vertikální rychlost ve prospěch horizontální rychlosti. Zabraňuje vzniku studených sloupů. Usměrňovač je mírně uzavřený (zákl. poloha - 2 ) a mírně snižuje vertikální rychlost ve prospěch horizontální rychlosti. (zákl. poloha + 15 ) a zvyšuje vertikální výtokovou rychlost na kompenzování vztlakové síly přiváděného teplého vzduchu do chladnějšího vzduchu. (zákl. poloha + 30 ) a zvyšuje vertikální výtokovou rychlost na kompenzování vztlakové síly přiváděného teplého vzduchu do chladnějšího vzduchu. (zákl. poloha + 20 ) a zvyšuje vertikální výtokovou rychlost na kompenzování vztlakové síly přiváděného teplého vzduchu do chladnějšího vzduchu. 4 Usměrňovač je mírně uzavřený (zákl. poloha - 10 ) a snižuje vertikální rychlost ve prospěch horizontální rychlosti. Zabraňuje vzniku studených sloupů. (zákl. poloha + 10 ) a zvyšuje se vertikální výtoková rychlost. Důsledkem je zvětšení rychlosti vzduchu v pobytové zóně. (zákl. poloha + 15 ) a zvyšuje vertikální výtokovou rychlost na kompenzování vztlakové síly přiváděného teplého vzduchu do chladnějšího vzduchu. (zákl. poloha + 20 ) a zvyšuje vertikální výtoková rychlost, ale ne dostatečně; nekompenzuje vztlakovou sílu přiváděného teplého vzduchu do chladnějšího vzduchu. Do pobytové zóny se nedostává potřebné množství čerstvého vzduchu. (zákl. poloha + 10 ) a zvyšuje vertikální výtoková rychlost, ale ne dostatečně; nekompenzuje vztlakovou sílu přiváděného teplého vzduchu do chladnějšího vzduchu. Do pobytové zóny se nedostává potřebné množství čerstvého vzduchu. Použití VOVT 1 P Usměrňovač je v základní poloze Usměrňovač je v základní poloze ano Jak je vidět v tabulce, použití VOVT 1 není vždy možné, pouze v podmínkách stabilní celoroční teploty (viz. jednosenzorový řídící mechanismus). L letní provoz, Z zimní provoz, P přechodný provoz, NoCh systém bez chlazení ne ano ne ano ne ne

5 II. TECHNICKÉ POŽADAVKY Tab. 2 Hlavní rozměry a hmotnosti IMOS - VOVT JMENOVITÝ ROZMĚR d [mm] h [mm] m [kg] VOVT ,6 VOVT ,8 VOVT ,3 VOVT ,6 VOVT ,2 VOVT ,3 Objednávání výrobku V objednávce je potřebné uvádět následující údaje : Označení : IMOS - XXXX X - XXX - X - XX - RAL Velkoobjemová prostorová vyústka s termostatickým ovládáním VOVT Počet tepelných senzorů jednosenzorový 1 dvousenzorový 2 Velikost (jmenovitý rozměr) Výška zabudování od podlahy H Teplota prostředí (t MS ) 20 (pouze pro typ s jedním senzorem) Povrchová úprava pláště a listů (standardně bez RAL) RAL Příklad objednávky : IMOS VOVT kusy 5

6 III. NÁVRH VYÚSTKY VOVT Objemový průtok vzduchu V0 [m 3.h -1 ] Diagram 1 Předběžný návrh velikosti výkonnosti IMOS- VOVT Diagram pro vertikální proudění IMOS - VOVT VOVT Teplotní rozdíl přiváděného vzduchu T 0 [K] VOVT Teplotní rozdíl přiváděného vzduchu T 0 [K] 6

7 VOVT Teplotní rozdíl přiváděného vzduchu T 0 [K] VOVT Teplotní rozdíl přiváděného vzduchu T 0 [K] VOVT Teplotní rozdíl přiváděného vzduchu T 0 [K] VOVT Teplotní rozdíl přiváděného vzduchu T 0 [K] Diagram 2 Maximální dosah proudu při vertikálním proudění vzduchu 7

8 Dráha proudu L [m] Objemový průtok vzduchu [m 3 /h] Diagram 3 Dráha proudu při horizontálním izotermickém proudění vzduchu Tlaková ztráta [Pa] Objemový průtok vzduchu [m 3 /h] Diagram 4 Tlaková ztráta 8

9 Údaje o výrobku Na připojovacím hrdle vyústky IMOS VOVT jsou vyznačeny následující údaje : a) Název a sídlo firmy b) Označení výrobku c) TPI IV. KONTROLA, PŘEBÍRÁNÍ A ZÁRUKA Kontrola úplnosti a kvality zpracování je zabezpečena u výrobce, který poskytuje na výrobek záruku 24 měsíců od data expedice. Přebírání se provádí podle všeobecně platných předpisů ve firmě IMOS-ASEK, spol. s r.o. Velkoobjemová prostorová vyústka IMOS VOVT se dodává ve smontovaném stavu. V. MONTÁŽ, NASTAVOVÁNÍ A ÚDRŽBA Otáčením šroubu pod nastavovacím mechanismem šroubovákem se šestihranným nástavcem o velikosti 3 mm se mění nastavení základní polohy listů, což znázorňuje ukazovatel polohy. Natočením ukazovatele směrem +max se dosáhne zvětšení vertikálního dosahu vyfukovaného vzduchu z vyústky v základní poloze, ale zároveň se zmenší horizontální dosah proudu. Při natočení směrem max se dosáhne opačného účinku. Základní poloha je poloha listů při teplotě t M = t P. Změna základní polohy se doporučuje provést v době kdy větrací systém je mimo provoz minimálně 1 hodinu. Více o nastavování v provozních pokynech dodávaných s výrobkem. Ukazatel základní polohy * Poznámka Nastavování základní polohy Obr. 5 Volně visící vyústka Obr. 6 Vyústka u stěny Obr. 7 Nastavování základní polohy Montáž velkoobjemových prostorových vyústek IMOS VOVT spočívá v osazení připojovacího hrdla vyústky do otvoru napojovacího potrubí a tyto dva díly vzájemně spojit trhacím nýtem nebo samořezným šroubem. * Poznámka : Nastavovací mechanismus musí být nasměrovaný vždy do volného prostoru, ne ke stěně. VI. BALENÍ, DOPRAVA A SKLADOVÁNÍ Výrobky IMOS VOVT jsou expedované v PVC obalech, kde vyžadujeme od odběratele, aby obal odevzdal na svoje náklady do sběrných surovin nebo k recyklaci. Doprava sa provádí běžnými dopravními prostředky na náklady odběratele. Doporučuje se, aby výrobky byly uskladněné v krytých a suchých prostorech do teploty 50 C. VII. DODATEK Všechny odchylky od těchto technických podmínek je potřeba projednat s výrobcem. Výrobce si vyhrazuje právo na technické změny bez předchozího upozornění držitelů těchto TPI. Související normy : CR (12 001) STN EN 1506 Větrání budov. Názvosloví. Větrání budov. Kovové plechové potrubí a tvarové kusy kruhového průřezu. Rozměry 9
