1 SYSTEMAIR a.s. Sídlo firmy: Oderská 333/5, Praha 9 Kanceláře a sklad: Hlavní 826, Hovorčovice Tel : Fax : central@systemair.cz REGULÁTOR PROMĚNLIVÉHO PRŮTOKU VZDUCHU - HRANATÝ IMOS - RPV- S TECHNICKÉ PODMÍNKY IMOS - RPV-S-I TPI Výrobek je chráněný užitkovým vzorem zapsaným ÚPV SR

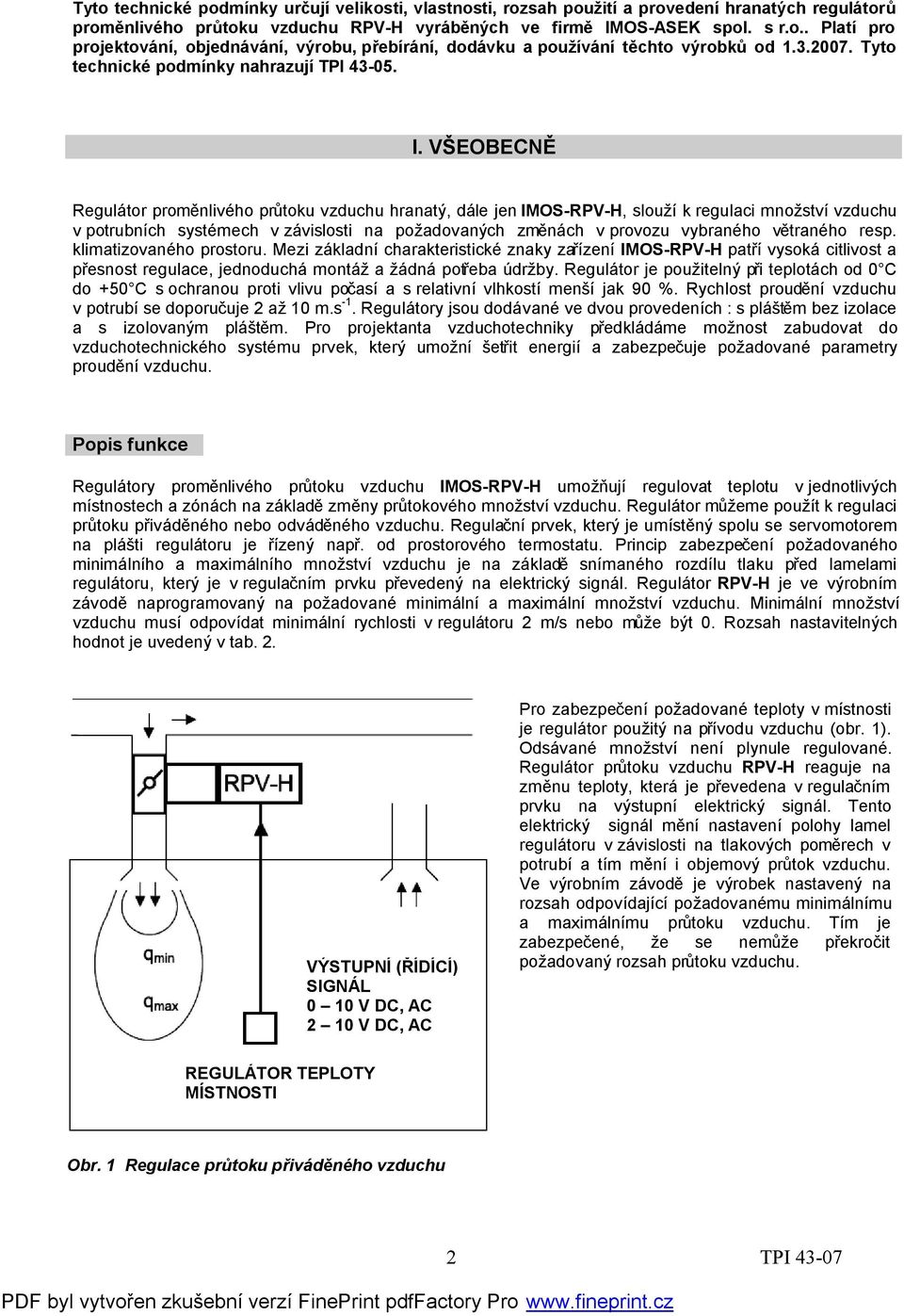

2 Tyto technické podmínky určují velikosti, vlastnosti, rozsah použití a provedení hranatých regulátorů proměnlivého průtoku vzduchu RPV-H vyráběných ve firmě IMOS-ASEK spol. s r.o.. Platí pro projektování, objednávání, výrobu, přebírání, dodávku a používání těchto výrobků od Tyto technické podmínky nahrazují TPI I. VŠEOBECNĚ Regulátor proměnlivého průtoku vzduchu hranatý, dále jen IMOS-RPV-H, slouží k regulaci množství vzduchu v potrubních systémech v závislosti na požadovaných změnách v provozu vybraného větraného resp. klimatizovaného prostoru. Mezi základní charakteristické znaky zařízení IMOS-RPV-H patří vysoká citlivost a přesnost regulace, jednoduchá montáž a žádná potřeba údržby. Regulátor je použitelný při teplotách od 0 C do +50 C s ochranou proti vlivu počasí a s relativní vlhkostí menší jak 90 %. Rychlost proudění vzduchu v potrubí se doporučuje 2 až 10 m.s -1. Regulátory jsou dodávané ve dvou provedeních : s pláštěm bez izolace a s izolovaným pláštěm. Pro projektanta vzduchotechniky předkládáme možnost zabudovat do vzduchotechnického systému prvek, který umožní šetřit energií a zabezpečuje požadované parametry proudění vzduchu. Popis funkce Regulátory proměnlivého průtoku vzduchu IMOS-RPV-H umožňují regulovat teplotu v jednotlivých místnostech a zónách na základě změny průtokového množství vzduchu. Regulátor můžeme použít k regulaci průtoku přiváděného nebo odváděného vzduchu. Regulační prvek, který je umístěný spolu se servomotorem na plášti regulátoru je řízený např. od prostorového termostatu. Princip zabezpečení požadovaného minimálního a maximálního množství vzduchu je na základě snímaného rozdílu tlaku před lamelami regulátoru, který je v regulačním prvku převedený na elektrický signál. Regulátor RPV-H je ve výrobním závodě naprogramovaný na požadované minimální a maximální množství vzduchu. Minimální množství vzduchu musí odpovídat minimální rychlosti v regulátoru 2 m/s nebo může být 0. Rozsah nastavitelných hodnot je uvedený v tab. 2. VÝSTUPNÍ (ŘÍDÍCÍ) SIGNÁL 0 10 V DC, AC 2 10 V DC, AC Pro zabezpečení požadované teploty v místnosti je regulátor použitý na přívodu vzduchu (obr. 1). Odsávané množství není plynule regulované. Regulátor průtoku vzduchu RPV-H reaguje na změnu teploty, která je převedena v regulačním prvku na výstupní elektrický signál. Tento elektrický signál mění nastavení polohy lamel regulátoru v závislosti na tlakových poměrech v potrubí a tím mění i objemový průtok vzduchu. Ve výrobním závodě je výrobek nastavený na rozsah odpovídající požadovanému minimálnímu a maximálnímu průtoku vzduchu. Tím je zabezpečené, že se nemůže překročit požadovaný rozsah průtoku vzduchu. REGULÁTOR TEPLOTY MÍSTNOSTI Obr. 1 Regulace průtoku přiváděného vzduchu 2 TPI 43-07

3 ŘÍDÍCÍ SIGNÁL 0 10 V DC, AC 2 10 V DC, AC V případě, kdy chceme regulovat přiváděné i odváděné množství vzduchu v místnosti, použijeme dva RPV-H (obr. 2). Při tomto způsobu umístění regulátorů průtoku vzduchu je jeden regulátor průtoku vzduchu řídící (Master), většinou se použije na přívodu vzduchu do místnosti. Tento řídící regulátor reaguje na změnu elektrického signálu, který mění nastavení polohy lamel regulátoru a tím v závislosti na tlakových poměrech v potrubí mění objemový průtok vzduchu. Zároveň řídící regulátor vydá elektrický signál pro regulátor průtoku vzduchu umístěný na odvodu vzduchu z místnosti, který nazýváme podřízený (Slave) a ten provede natočení lamel regulátoru. I v tomto případě je zabezpečené, že se nemůže překročit maximální a minimální dovolený objemový průtok vzduchu na přívodu a odvodu vzduchu. Obr. 2 Regulace průtoku přiváděného a odváděného vzduchu. Rozsah objemového průtoku vzduchu přívodního a odvodního regulátoru nemusí být stejný. Regulátory je možné nastavit na konstantní hodnotu q min = q max. Kombinace řídícího a podřízeného regulátoru umožňuje dosáhnout v místnosti přetlak nebo podtlak. II. TECHNICKÉ POŽADAVKY Provedení regulátoru proměnlivého průtoku vzduchu hranatého Regulátor proměnlivého průtoku vzduchu hranatý IMOS-RPV-H (obr. 3 až 6) se skládá z pláště 1, regulačních lamel 2, snímačů tlaku 5 a kompaktního nebo univerzálního regulátoru 3. Snímače tlaku 5 jsou umístěné v plášti a jsou s regulátorem navzájem propojené trubičkami z PVC 4. Plášť regulátoru v základním provedení je vyrobený z pozinkovaného ocelového plechu. Listy a rám jsou z hliníkových profilů. Při jmenovitém rozměru b 800 mm má RPV-H pomocný pákový mechanismus 6. Na přání zákazníka může být povrch regulátoru IMOS-RPV-H upravený práškovou barvou s libovolným barevným odstínem RAL. Údaje o výrobku Na výrobku je nalepený výrobní štítek, kde jsou vyznačeny následující údaje : a) Název a sídlo firmy b) Rok výroby c) Označení výrobku d) Jmenovitý rozměr [mm] e) Minimální průtok vzduchu [m 3.h -1 ] f) Maximální průtok vzduchu [m 3.h -1 ] g) Střední průtok vzduchu [m 3.h -1 ] (nepovinné) h) Nom. průtok vzduchu [m 3.h -1 ] i) Mód řídícího signálu 0-10 V / 2-10 V j) Poziční číslo v projektu objednávce (nepovinné) k) Směr proudění Hlavní rozměry v mm, hmotnosti v kg a jednotlivé velikosti jsou uvedené na následujících obrázcích a v tabulkách. Celkové hmotnosti jsou stanovené v toleranci ± 5%. 3 TPI 43-07

4 Obr. 3 Hlavní rozměry IMOS RPV-H pro b < 800 mm Obr. 4 Hlavní rozměry IMOS RPV-H-I pro b < 800 mm Obr. 5 Hlavní rozměry IMOS RPV-H pro b 800 mm 4 TPI 43-07

5 Obr. 6 Hlavní rozměry IMOS RPV-H-I pro b 800 mm Tab. č.1 Hlavní rozměrové parametry regulátoru proměnlivého průtoku vzduchu hranatého IMOS-RPV-H a IMOS-RPV-H-I a b B3 c G GI a b B3 c G GI a b B3 c G GI mm mm mm mm kg kg mm mm mm mm kg kg mm mm mm mm kg kg ,7 6, ,4 10, ,1 13, ,3 8, ,7 12, ,2 16, ,9 10, ,1 15, ,3 20, ,4 12, ,4 17, ,4 23, ,0 14, ,7 20, ,5 26, ,5 15, ,1 23, ,6 30, ,1 17, ,4 25, ,7 33, ,6 19, ,7 28, ,8 36, ,7 20, ,5 31, ,2 41, ,3 22, ,8 33, ,3 44, ,8 24, ,1 36,1 5 TPI ,4 47, ,5 7, ,2 11, ,8 14, ,3 9, ,7 13, ,2 17, ,1 11, ,3 16, ,5 21, ,9 13, ,9 19, ,9 25, ,7 16, ,4 22, ,2 28, ,5 18, ,0 25, ,5 32, ,2 19, ,5 27, ,9 35, ,0 21, ,1 30, ,2 39, ,6 23, ,3 34, ,1 44, ,4 25, ,9 36, ,4 47, ,2 27, ,5 39, ,7 51, ,6 9, ,3 12, ,6 15, ,7 11, ,1 15, ,2 19, ,8 13, ,0 18, ,8 22, ,9 16, ,9 21, ,3 26, ,0 18, ,8 24, ,9 30, ,1 20, ,6 27, ,5 34, ,2 23, ,5 30, ,0 38, ,3 25, ,4 34, ,6 41, ,5 27, ,3 38, ,0 47, ,7 30, ,2 41, ,5 51, ,8 32, ,1 44, ,1 55,0

6 Tab. č.2 Rozsah nastavitelných hodnot V min a V max pro regulátor proměnlivého průtoku vzduchu IMOS-RPV-H a IMOS-RPV-H-I a b V min V max a b q min q max mm mm m 3 /h m 3 /h mm mm m 3 /h m 3 /h od do od do od do od do Poznámka : Hodnota V min = 0 může být vždy nastavená. Hodnota V max může být po dohodě s výrobcem nastavená i mimo standardní rozsah. 6 TPI 43-07

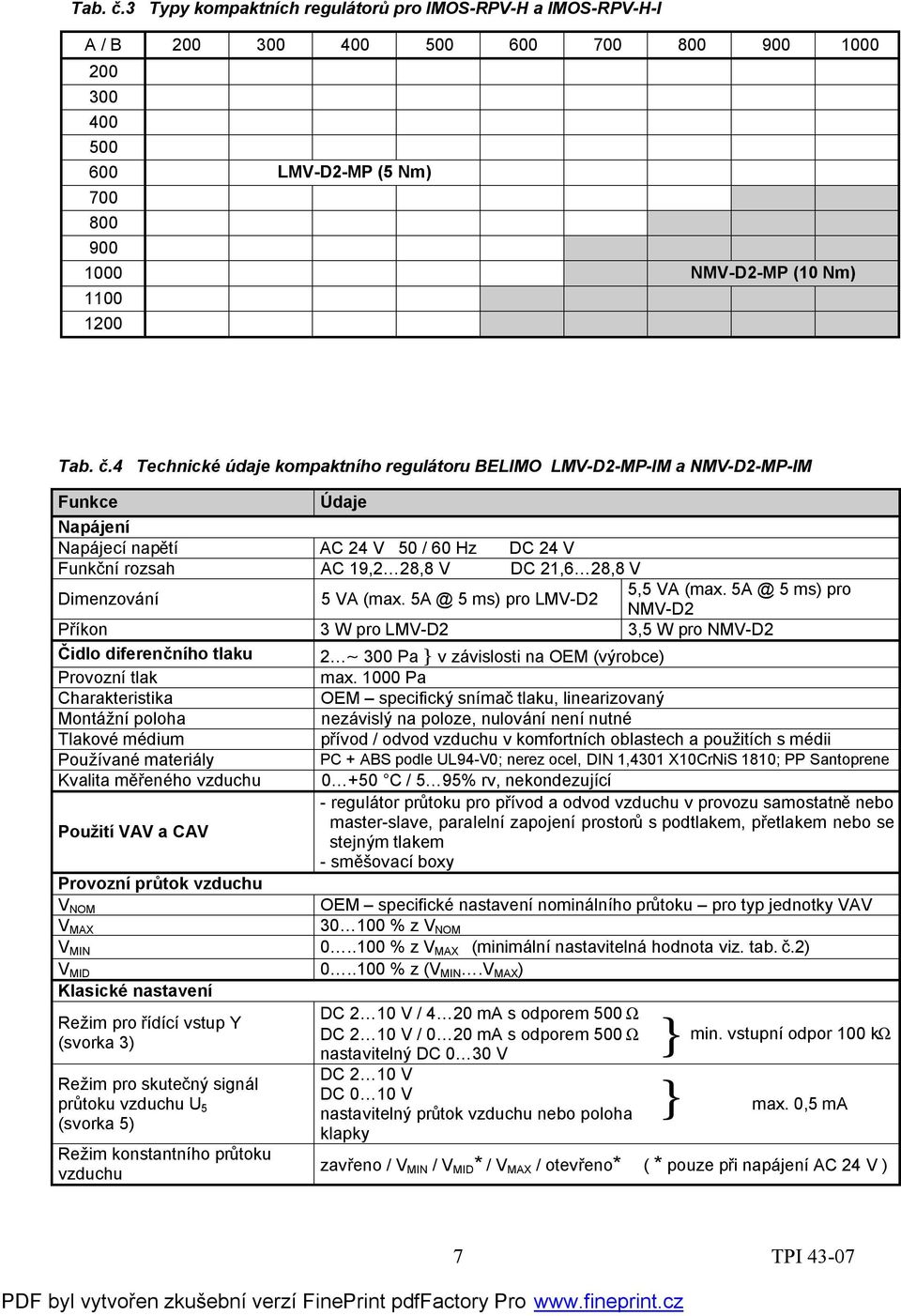

7 Tab. č.3 Typy kompaktních regulátorů pro IMOS-RPV-H a IMOS-RPV-H-I A / B LMV-D2-MP (5 Nm) NMV-D2-MP (10 Nm) 1100 Tab. č.4 Technické údaje kompaktního regulátoru BELIMO LMV-D2-MP-IM a NMV-D2-MP-IM Funkce Údaje Napájení Napájecí napětí AC 24 V 50 / 60 Hz DC 24 V Funkční rozsah AC 19,2 28,8 V DC 21,6 28,8 V Dimenzování 5 VA (max. 5 ms) pro LMV-D2 5,5 VA (max. 5 ms) pro NMV-D2 Příkon 3 W pro LMV-D2 3,5 W pro NMV-D2 Čidlo diferenčního tlaku Pa } v závislosti na OEM (výrobce) Provozní tlak max Pa Charakteristika OEM specifický snímač tlaku, linearizovaný Montážní poloha nezávislý na poloze, nulování není nutné Tlakové médium přívod / odvod vzduchu v komfortních oblastech a použitích s médii Používané materiály PC + ABS podle UL94-V0; nerez ocel, DIN 1,4301 X10CrNiS 1810; PP Santoprene Kvalita měřeného vzduchu C / 5 95% rv, nekondezující - regulátor průtoku pro přívod a odvod vzduchu v provozu samostatně nebo Použití VAV a CAV master-slave, paralelní zapojení prostorů s podtlakem, přetlakem nebo se stejným tlakem - směšovací boxy Provozní průtok vzduchu OEM specifické nastavení nominálního průtoku pro typ jednotky VAV V NOM V MAX % z V NOM V MIN % z V MAX (minimální nastavitelná hodnota viz. tab. č.2) V MID % z (V MIN.V MAX ) Klasické nastavení Režim pro řídící vstup Y (svorka 3) Režim pro skutečný signál průtoku vzduchu U 5 (svorka 5) Režim konstantního průtoku vzduchu DC 2 10 V / 4 20 ma s odporem 500 Ω DC 2 10 V / 0 20 ma s odporem 500 Ω nastavitelný DC 0 30 V DC 2 10 V DC 0 10 V nastavitelný průtok vzduchu nebo poloha klapky } min. vstupní odpor 100 kω } max. 0,5 ma zavřeno / V MIN / V MID * / V MAX / otevřeno* ( * pouze při napájení AC 24 V ) 7 TPI 43-07

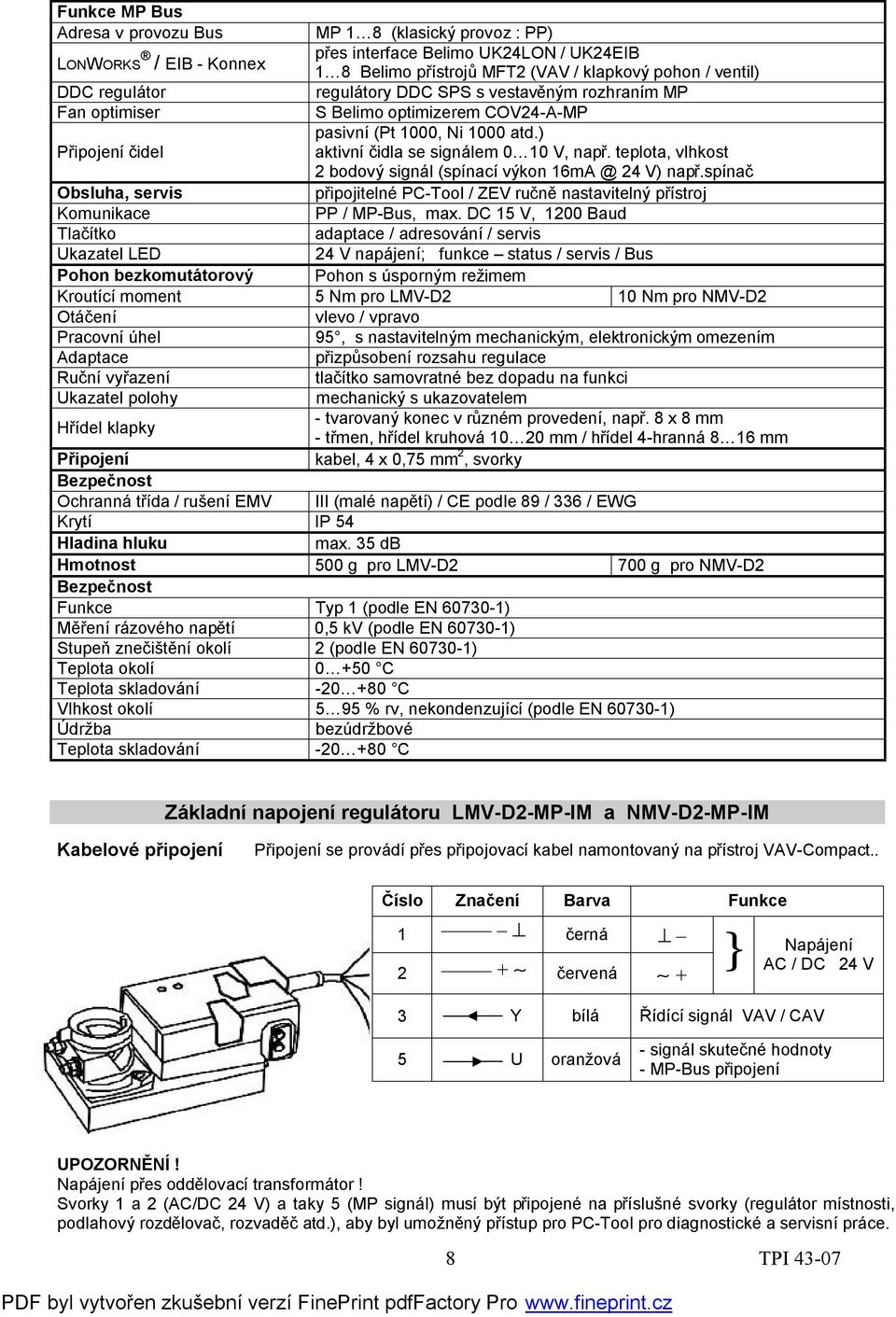

8 Funkce MP Bus Adresa v provozu Bus MP 1 8 (klasický provoz : PP) LONWORKS přes interface Belimo UK24LON / UK24EIB / EIB - Konnex 1 8 Belimo přístrojů MFT2 (VAV / klapkový pohon / ventil) DDC regulátor regulátory DDC SPS s vestavěným rozhraním MP Fan optimiser S Belimo optimizerem COV24-A-MP pasivní (Pt 1000, Ni 1000 atd.) Připojení čidel aktivní čidla se signálem 0 10 V, např. teplota, vlhkost 2 bodový signál (spínací výkon 24 V) např.spínač Obsluha, servis připojitelné PC-Tool / ZEV ručně nastavitelný přístroj Komunikace PP / MP-Bus, max. DC 15 V, Baud Tlačítko adaptace / adresování / servis Ukazatel LED 24 V napájení; funkce status / servis / Bus Pohon bezkomutátorový Pohon s úsporným režimem Kroutící moment 5 Nm pro LMV-D2 10 Nm pro NMV-D2 Otáčení vlevo / vpravo Pracovní úhel 95, s nastavitelným mechanickým, elektronickým omezením Adaptace přizpůsobení rozsahu regulace Ruční vyřazení tlačítko samovratné bez dopadu na funkci Ukazatel polohy mechanický s ukazovatelem Hřídel klapky - tvarovaný konec v různém provedení, např. 8 x 8 mm - třmen, hřídel kruhová mm / hřídel 4-hranná 8 16 mm Připojení kabel, 4 x 0,75 mm 2, svorky Bezpečnost Ochranná třída / rušení EMV III (malé napětí) / CE podle 89 / 336 / EWG Krytí IP 54 Hladina hluku max. 35 db Hmotnost 500 g pro LMV-D2 700 g pro NMV-D2 Bezpečnost Funkce Typ 1 (podle EN ) Měření rázového napětí 0,5 kv (podle EN ) Stupeň znečištění okolí 2 (podle EN ) Teplota okolí C Teplota skladování C Vlhkost okolí 5 95 % rv, nekondenzující (podle EN ) Údržba bezúdržbové Teplota skladování C Základní napojení regulátoru LMV-D2-MP-IM a NMV-D2-MP-IM Kabelové připojení Připojení se provádí přes připojovací kabel namontovaný na přístroj VAV-Compact.. Číslo Značení Barva Funkce 1 černá 2 + červená + } Napájení AC / DC 24 V 3 Y bílá Řídící signál VAV / CAV 5 U oranžová - signál skutečné hodnoty - MP-Bus připojení UPOZORNĚNÍ! Napájení přes oddělovací transformátor! Svorky 1 a 2 (AC/DC 24 V) a taky 5 (MP signál) musí být připojené na příslušné svorky (regulátor místnosti, podlahový rozdělovač, rozvaděč atd.), aby byl umožněný přístup pro PC-Tool pro diagnostické a servisní práce. 8 TPI 43-07

9 Schéma připojení VAV variabilní provoz V min. V max Příklad 1 : Příklad 2 : VAV s analogovým řídícím signálem VAV s uzavíráním (ZAV), režim 2 10 V řídící vstup signál VAV řídící vstup signál VAV 2 10 V Příklad 3 : Příklad 4 : VAV s analogovým řídícím signálem VAV s analogovým řídícím signálem PŘÍV / ODV v paralelním spínaní v master / slave spínání řídící vstup signál VAV řídící vstup signál VAV řídící signál Slave 9 TPI 43-07

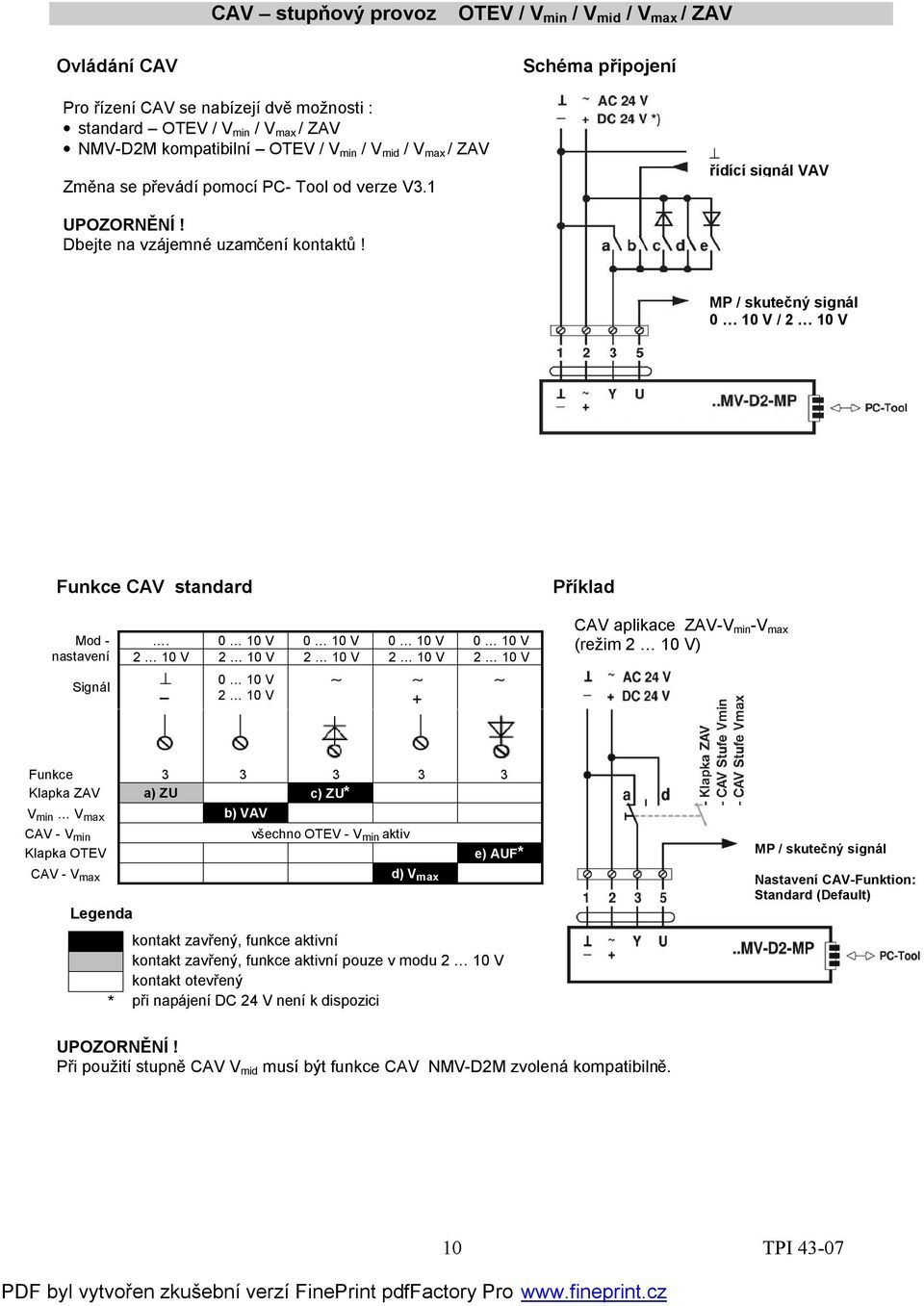

10 CAV stupňový provoz OTEV / V min / V mid / V max / ZAV Ovládání CAV Schéma připojení Pro řízení CAV se nabízejí dvě možnosti : standard OTEV / V min / V max / ZAV NMV-D2M kompatibilní OTEV / V min / V mid / V max / ZAV Změna se převádí pomocí PC- Tool od verze V3.1 ^ řídící signál VAV UPOZORNĚNÍ! Dbejte na vzájemné uzamčení kontaktů! Funkce CAV standard Příklad Mod V 0 10 V 0 10 V 0 10 V nastavení 2 10 V 2 10 V 2 10 V 2 10 V 2 10 V Signál 0 10 V 2 10 V + CAV aplikace ZAV-V min -V max (režim 2 10 V) Funkce Klapka ZAV a) ZU c) ZU* V min V max CAV - V min Klapka OTEV CAV - V max Legenda b) VAV všechno OTEV - V min aktiv d) V max e) AUF* kontakt zavřený, funkce aktivní kontakt zavřený, funkce aktivní pouze v modu 2 10 V kontakt otevřený * při napájení DC 24 V není k dispozici Nastavení CAV-Funktion: Standard (Default) UPOZORNĚNÍ! Při použití stupně CAV V mid musí být funkce CAV NMV-D2M zvolená kompatibilně. 10 TPI 43-07

11 Funkce CAV NMV-D2 kompatibilní Režim : Mod V 0 10 V 0 10 V 0 10 V nastavení 2 10 V 2 10 V 2 10 V 2 10 V 2 10 V Signál 0 10 V 2 10 V + CAV aplikace V min -V mid -V max (režim 0 10 nebo 2 10 V) Funkce Klapka ZAV a) ZU V min V max b) VAV CAV - V min všechno OTEV - V min aktiv Klapka OTEV e) AUF* CAV - V max d) V max CAV - V mid c) V mid * Nastavení CAV-Funktion : NMV-D2M-kompatibel Legenda kontakt zavřený, funkce aktivní kontakt zavřený, funkce aktivní pouze v modu 2 10 V kontakt otevřený * při napájení DC 24 V není k dispozici UPOZORNĚNÍ! Napájení přes oddělovací transformátor! Svorky 1 a 2 (AC/DC 24 V) a taky 5 (MP signál) musí být připojené na příslušné svorky (regulátor místnosti, podlahový rozdělovač, rozvaděč atd.), aby byl umožněný přístup pro PC-Tool pro diagnostické a servisní práce. MP-Bus provoz funkce VAV / CAV Kabelové připojení Připojení k MP-Bus se provádí přes připojovací kabel namontovaný na přístroj VAV-Compact. Číslo Značení Barva Funkce 1 černá Napájení } AC / DC 24 V 2 + červená + 3 Y bílá Vstup pro : - připojení čidla - nucené řízení 5 U oranžová - MP-Bus připojení UPOZORNĚNÍ! Napájení přes oddělovací transformátor! Svorky 1 a 2 (AC/DC 24 V) a taky 5 (MP signál) musí být připojené na příslušné svorky (regulátor místnosti, podlahový rozdělovač, rozvaděč atd.), aby byl umožněný přístup pro PC-Tool pro diagnostické a servisní práce. 11 TPI 43-07

12 Schéma připojení Ovládání přes MP-Bus MP-Bus ovládání s přípojným spínačem Dimenzování napájení a připojovacích kabelů Všeobecné Kromě vlastního dimenzování kabelů je rovněž potřebné věnovat pozornost okolí a pokládce kabelů. Signalizační vodiče by neměly být položené vedle vodičů silových nebo vodičů vytvářejících EMV rušení. Párově nebo polohově spřažené kabele zvyšují odolnost proti rušení. 24 V napájení, dimenzování a kabeláž Dimenzování a instalace napájení AC 24 V, jištění a kabeláž jsou závislé na celkovém zatížení a místních předpisech. Je nutné zohlednit níže uvedené parametry, včetně náběhového proudu pohonů : - hodnoty dimenzování VAV-Compact regulátoru - viz. Technické údaje. - hodnoty dimenzování dalších ovladačů atd. jsou obsažené v aktuálních katalogových listech a informacích o výrobku. - další předpokládané výrobky, které jsou připojené na napájení 24 V. - rezerva pro další rozšíření, pokud je to plánované. 12 TPI 43-07

13 Obsluha Ovládací zobrazovací prvky : 1 připojení Tool s krytkou 2 vypnutí převodu 3 tlačítko 1 Adaption LED 1 Power 4 tlačítko 2 Addresse LED 2 Status Funkce Význam Signal. žlutá LED Nedostatek vzduchu Požadovaná hodnota dosažena Přebytek vzduchu Klapka otvírá, protože skutečný průtok je velmi nízký Vyvážený regulační okruh Klapka uzavírá, protože skutečný průtok je velmi vysoký LED vypnutá LED bliká v protitaktu k zelené LED LED svítí Připojení Tool (1) Umožňuje přímé připojení ovládacího přístroje BELIMO, např. PC-Tool, ručního ovládacího přístroje ZEV pro zřizování a kontrolu VAV-Compact. Toto připojení je k dispozici i při aktivním zapojení MP. Ruční vyřazení (2) Při uvedení do provozu je možné list klapky ručně přestavit pomocí tlačítka VAV-Compact. Ruční přestavení je možné kdykoliv, i pod napětím, bez dopadu na přístroj. Pro zamezení odchylek při zapojení regulace je po každém ručním přestavění provedena automatická synchronizace s optickým hlášením (stavová LED). Signalizace připojení a provozu (3) Stav napájení 24 V a připravenost zapojení VAV-Compact do provozu je signalizované zelenou kontrolkou LED (Power). Synchronizace s optickou signalizací (4) Aby se zamezilo odchylkám při ručním přestavění je provedena synchronizace výpočtu polohy, která zaručuje korektní regulaci polohy listu klapky. Postup funkce je viditelný na stavové kontrolce LED. Odchylky vyplývající z ručního nastavení jsou teda vyloučené. Tato synchronizace slouží i jako jednoduchá funkční kontrola. Postup synchronizace může být nastavený, v závislosti na použití. Přizpůsobení pracovního úhlu s optickou signalizací (4) Pomocí této funkce se zjišťuje horní a spodní doraz hřídele a ukládá se do VAV-Compact. Čas chodu a pracovní rozsah je přizpůsobený na dostupný pracovní úhel. Zjištění mechanických dorazů umožňuje jemné zavedení do koncové polohy a chrání mechaniku pohonu klapky. Postup funkce je viditelný na stavové kontrolce LED. Postup přizpůsobení může být nastavený, v závislosti na použití. Servisní režim VAV (V1) optická signalizace (LED) průtoku vzduchu regulačního okruhu Po dobu provozu je servisní režim vypnutý. Aktivuje se pomocí dvou tlačítek na VAV-Compact. Aktivace servisního režimu (zelená LED bliká) : - současné stlačení obou tlačítek <Adaption> & <Adress> (> 3 sekundy) Ukončení servisního režimu : - napájení 24 V krátce přerušit - opětovné stlačení jednoho resp. obou tlačítek - automaticky po uplynutí 2 sekund Upozornění : Při aktivním servisním režimu jsou ostatní funkce tlačítek nefunkční. Funkce Bus - adresování (4) Při adresování je VAV-Compact přiřazena adresa MP-Bus (MP1 8) a přístroj se přepne na funkci Bus. Signalizace aktivní komunikace MP-PP (4) Při adresování je VAV-Compact přiřazena adresa MP-Bus (MP1 8) a přístroj se přepne na funkci Bus. 13 TPI 43-07

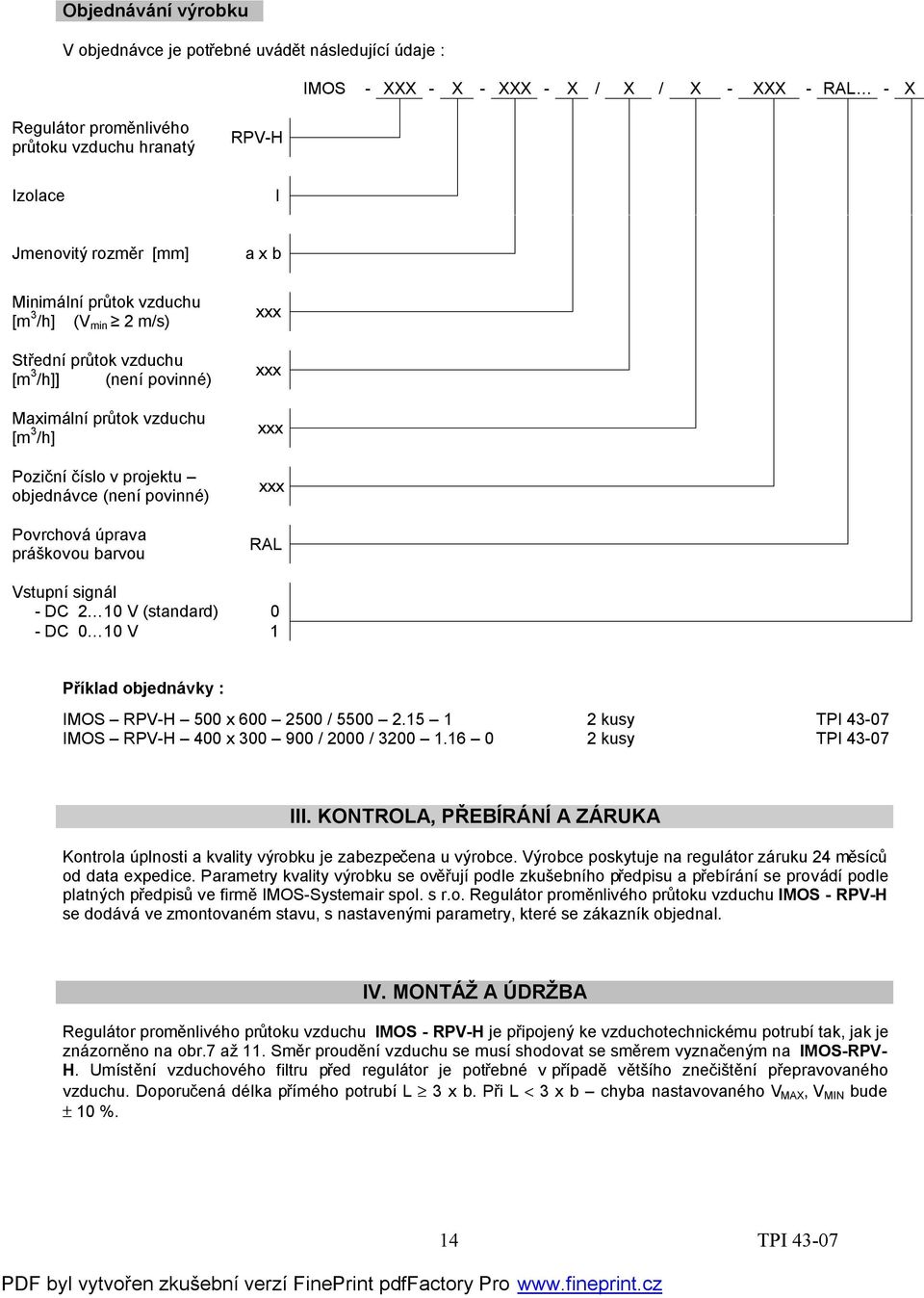

14 Objednávání výrobku V objednávce je potřebné uvádět následující údaje : IMOS - XXX - X - XXX - X / X / X - XXX - RAL - X Regulátor proměnlivého průtoku vzduchu hranatý RPV-H Izolace I Jmenovitý rozměr [mm] a x b Minimální průtok vzduchu [m 3 /h] (V min 2 m/s) Střední průtok vzduchu [m 3 /h]] (není povinné) Maximální průtok vzduchu [m 3 /h] Poziční číslo v projektu objednávce (není povinné) Povrchová úprava práškovou barvou xxx xxx xxx xxx RAL Vstupní signál - DC 2 10 V (standard) 0 - DC 0 10 V 1 Příklad objednávky : IMOS RPV-H 500 x / kusy TPI IMOS RPV-H 400 x / 2000 / kusy TPI III. KONTROLA, PŘEBÍRÁNÍ A ZÁRUKA Kontrola úplnosti a kvality výrobku je zabezpečena u výrobce. Výrobce poskytuje na regulátor záruku 24 měsíců od data expedice. Parametry kvality výrobku se ověřují podle zkušebního předpisu a přebírání se provádí podle platných předpisů ve firmě IMOS-Systemair spol. s r.o. Regulátor proměnlivého průtoku vzduchu IMOS - RPV-H se dodává ve zmontovaném stavu, s nastavenými parametry, které se zákazník objednal. IV. MONTÁŽ A ÚDRŽBA Regulátor proměnlivého průtoku vzduchu IMOS - RPV-H je připojený ke vzduchotechnickému potrubí tak, jak je znázorněno na obr.7 až 11. Směr proudění vzduchu se musí shodovat se směrem vyznačeným na IMOS-RPV- H. Umístění vzduchového filtru před regulátor je potřebné v případě většího znečištění přepravovaného vzduchu. Doporučená délka přímého potrubí L 3 x b. Při L < 3 x b chyba nastavovaného V MAX, V MIN bude ± 10 %. 14 TPI 43-07

15 Způsob montáže IMOS RPV-H Obr. 7 Rovná trasa s regulátorem Obr. 8 Horizontální rovná trasa v kombinaci s horizontální odbo čkou s regulátorem Obr. 9 Horizontální rovná trasa v kombinaci s horizontálním obloukem s regulátorem Obr. 10 Vertikální rovná trasa v kombinaci s horizontální odbo čkou s regulátorem Obr. 11 Vertikální rovná trasa v kombinaci s horizontálním obloukem s regulátorem 15 TPI 43-07

16 V. BALENÍ, DOPRAVA A SKLADOVÁNÍ Výrobky IMOS RPV-H jsou expedované v kartónovém obalu, kde vyžadujeme od odběratele, aby použité obaly odevzdal na svoje náklady do sběrných surovin nebo k recyklaci. Doprava se provádí běžnými dopravními prostředky na náklady odběratele při dodržení určitých dopravních podmínek. Dopravu provádět podle normy IEC , klimatických podmínek třídy 2K3. Doporučuje se, aby výrobky IMOS RPV-H byly uskladněné v krytých a suchých prostorech při teplotě 0 C až 50 C a relativní vlhkosti bez orosení méně jak 95 %. VI. DODATEK Všechny odchylky od těchto technických podmínek je potřeba projednat s výrobcem. Výrobce si vyhrazuje právo na technickou inovaci a není povinný tuto změnu dopředu oznamovat odběratelům. Související normy : STN CR STN EN 1505 STN EN 1506 ISO / DIS EN EN EN Větraní budov. Názvosloví. Větraní budov. Kovové plechové potrubí a tvarové kusy čtyřhranného průřezu. Rozměry. Větraní budov. Kovové plechové potrubí a tvarové kusy kruhového průřezu. Rozměry. Likvidace označených materiálů. Elektrické přístroje na automatickou regulaci a na ovládání v budovách. Odolnost vůči rušení. Rušivé vyzařování. 89 / 336 / EWG Směrnice EÚ pro elektromagnetickou slučitelnost. 73 / 23 / EWG Směrnice EÚ pro nízké napětí. ČSN EN Větrání budov - Značky, terminologie a grafické značky. ČSN EN 1505 Větrání budov - Kovové plechové potrubí a armatury pravoúhlého průřezu Rozměry. ČSN EN 1506 Větrání budov - Kovové plechové potrubí a armatury kruhového průřezu Rozměry. ČSN EN Automatická elektrická řídicí zařízení pro domácnost a podobné účely - Část 2-14 : Zvláštní požadavky na elektrické ovladače. ČSN EN Elektromagnetická kompatibilita (EMC) - Část 6-2 : Kmenové normy - Odolnost pro ed. 3 průmyslové prostředí. ČSN EN Elektromagnetická kompatibilita (EMC) - Část 6-3: Kmenové normy - Emise - Prostředí obytné, obchodní a lehkého průmyslu. 16 TPI 43-07
