1 megawood Montážní návod 2012 Montážní videa na internetu:

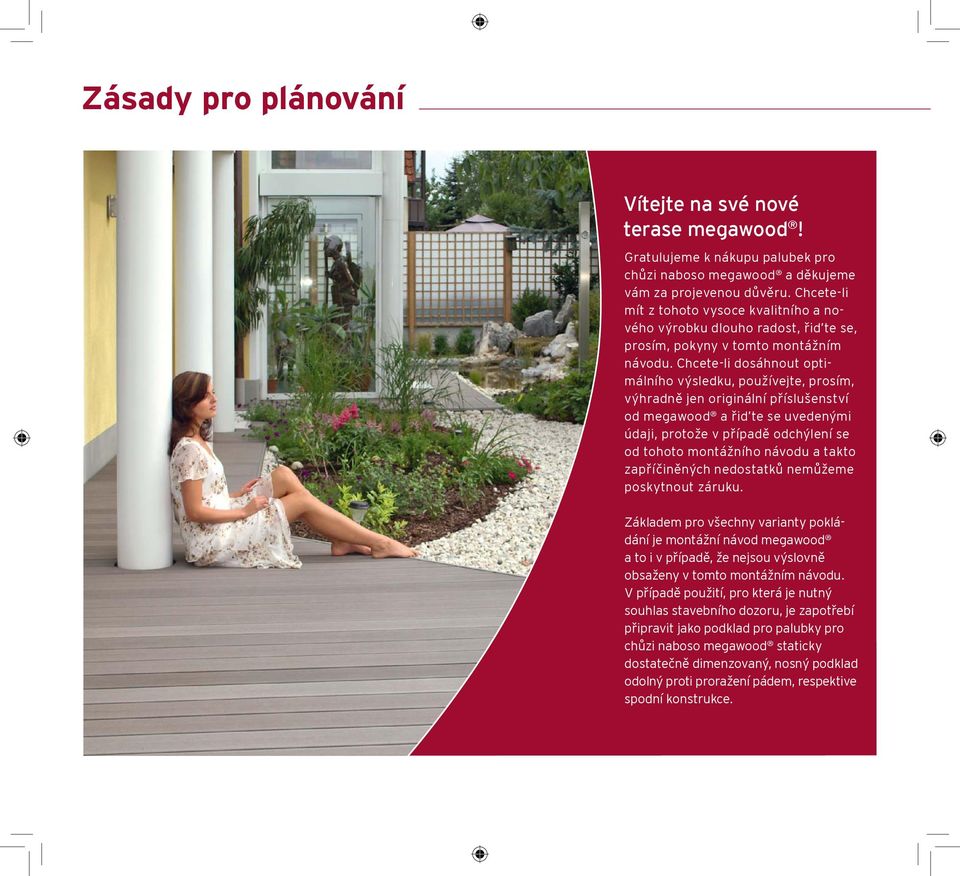

2 Zásady pro plánování Vítejte na své nové terase megawood! Gratulujeme k nákupu palubek pro chůzi naboso megawood a děkujeme vám za projevenou důvěru. Chcete-li mít z tohoto vysoce kvalitního a nového výrobku dlouho radost, řiďte se, prosím, pokyny v tomto montážním návodu. Chcete-li dosáhnout optimálního výsledku, používejte, prosím, výhradně jen originální příslušenství od megawood a řiďte se uvedenými údaji, protože v případě odchýlení se od tohoto montážního návodu a takto zapříčiněných nedostatků nemůžeme poskytnout záruku. Základem pro všechny varianty pokládání je montážní návod megawood a to i v případě, že nejsou výslovně obsaženy v tomto montážním návodu. V případě použití, pro která je nutný souhlas stavebního dozoru, je zapotřebí připravit jako podklad pro palubky pro chůzi naboso megawood staticky dostatečně dimenzovaný, nosný podklad odolný proti proražení pádem, respektive spodní konstrukce. 2

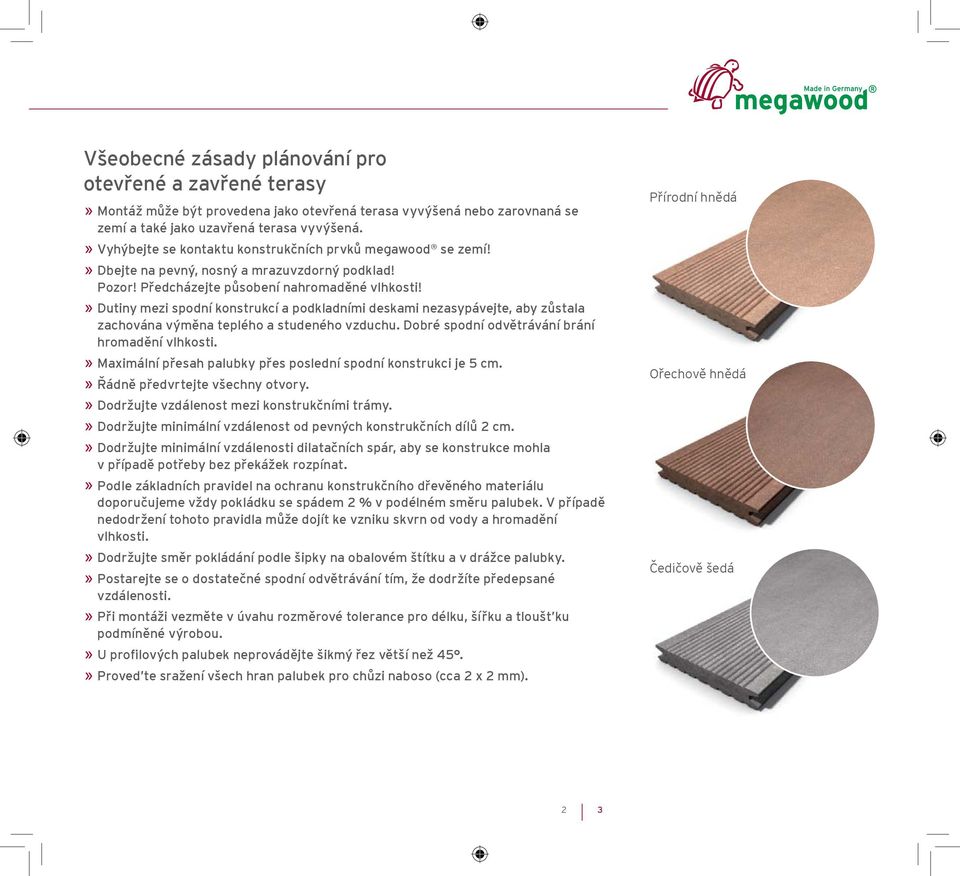

3 Všeobecné zásady plánování pro otevřené a zavřené terasy» Montáž může být provedena jako otevřená terasa vyvýšená nebo zarovnaná se zemí a také jako uzavřená terasa vyvýšená.» Vyhýbejte se kontaktu konstrukčních prvků megawood se zemí!» Dbejte na pevný, nosný a mrazuvzdorný podklad! Pozor! Předcházejte působení nahromaděné vlhkosti!» Dutiny mezi spodní konstrukcí a podkladními deskami nezasypávejte, aby zůstala zachována výměna teplého a studeného vzduchu. Dobré spodní odvětrávání brání hromadění vlhkosti.» Maximální přesah palubky přes poslední spodní konstrukci je 5 cm.» Řádně předvrtejte všechny otvory.» Dodržujte vzdálenost mezi konstrukčními trámy.» Dodržujte minimální vzdálenost od pevných konstrukčních dílů 2 cm.» Dodržujte minimální vzdálenosti dilatačních spár, aby se konstrukce mohla v případě potřeby bez překážek rozpínat.» Podle základních pravidel na ochranu konstrukčního dřevěného materiálu doporučujeme vždy pokládku se spádem 2 % v podélném směru palubek. V případě nedodržení tohoto pravidla může dojít ke vzniku skvrn od vody a hromadění vlhkosti.» Dodržujte směr pokládání podle šipky na obalovém štítku a v drážce palubky.» Postarejte se o dostatečné spodní odvětrávání tím, že dodržíte předepsané vzdálenosti.» Při montáži vezměte v úvahu rozměrové tolerance pro délku, šířku a tloušťku podmíněné výrobou.» U profilových palubek neprovádějte šikmý řez větší než 45.» Proveďte sražení všech hran palubek pro chůzi naboso (cca 2 x 2 mm). Přírodní hnědá Ořechově hnědá Čedičově šedá 2 3

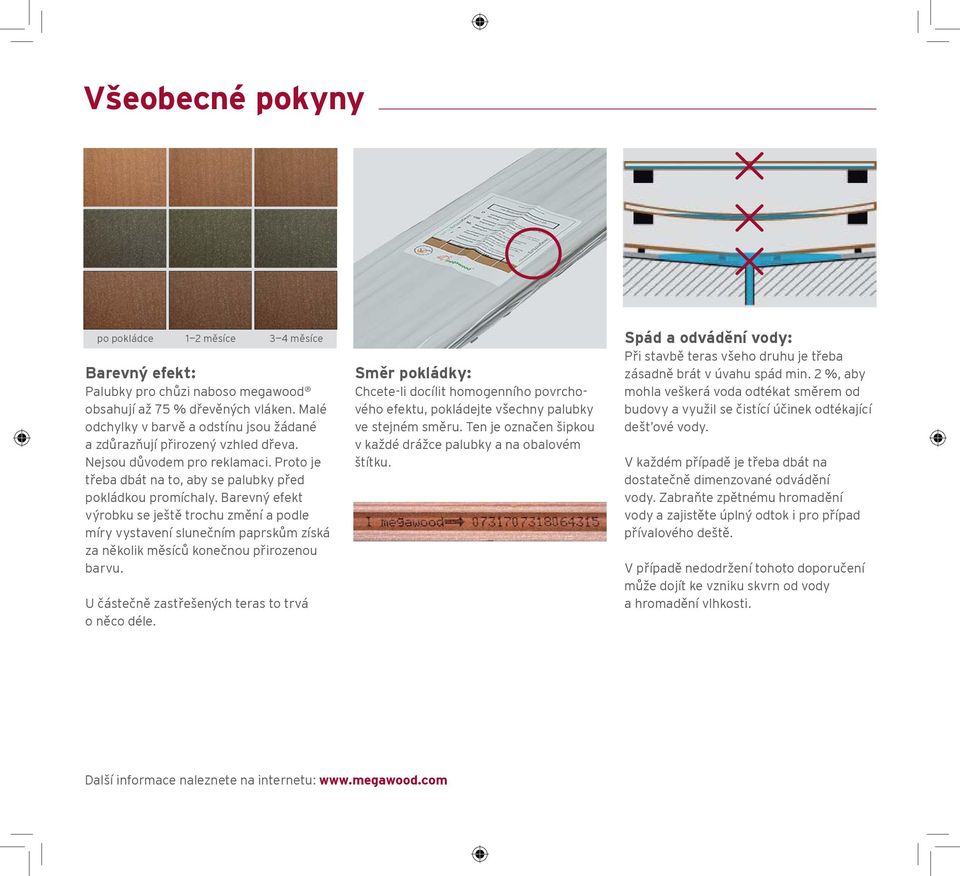

4 Všeobecné pokyny po pokládce 1 2 měsíce 3 4 měsíce Barevný efekt: Palubky pro chůzi naboso megawood obsahují až 75 % dřevěných vláken. Malé odchylky v barvě a odstínu jsou žádané a zdůrazňují přirozený vzhled dřeva. Nejsou důvodem pro reklamaci. Proto je třeba dbát na to, aby se palubky před pokládkou promíchaly. Barevný efekt výrobku se ještě trochu změní a podle míry vystavení slunečním paprskům získá za několik měsíců konečnou přirozenou barvu. U částečně zastřešených teras to trvá o něco déle. Směr pokládky: Chcete-li docílit homogenního povrchového efektu, pokládejte všechny palubky ve stejném směru. Ten je označen šipkou v každé drážce palubky a na obalovém štítku. Spád a odvádění vody: Při stavbě teras všeho druhu je třeba zásadně brát v úvahu spád min. 2 %, aby mohla veškerá voda odtékat směrem od budovy a využil se čistící účinek odtékající dešťové vody. V každém případě je třeba dbát na dostatečně dimenzované odvádění vody. Zabraňte zpětnému hromadění vody a zajistěte úplný odtok i pro případ přívalového deště. V případě nedodržení tohoto doporučení může dojít ke vzniku skvrn od vody a hromadění vlhkosti. Další informace naleznete na internetu: 4

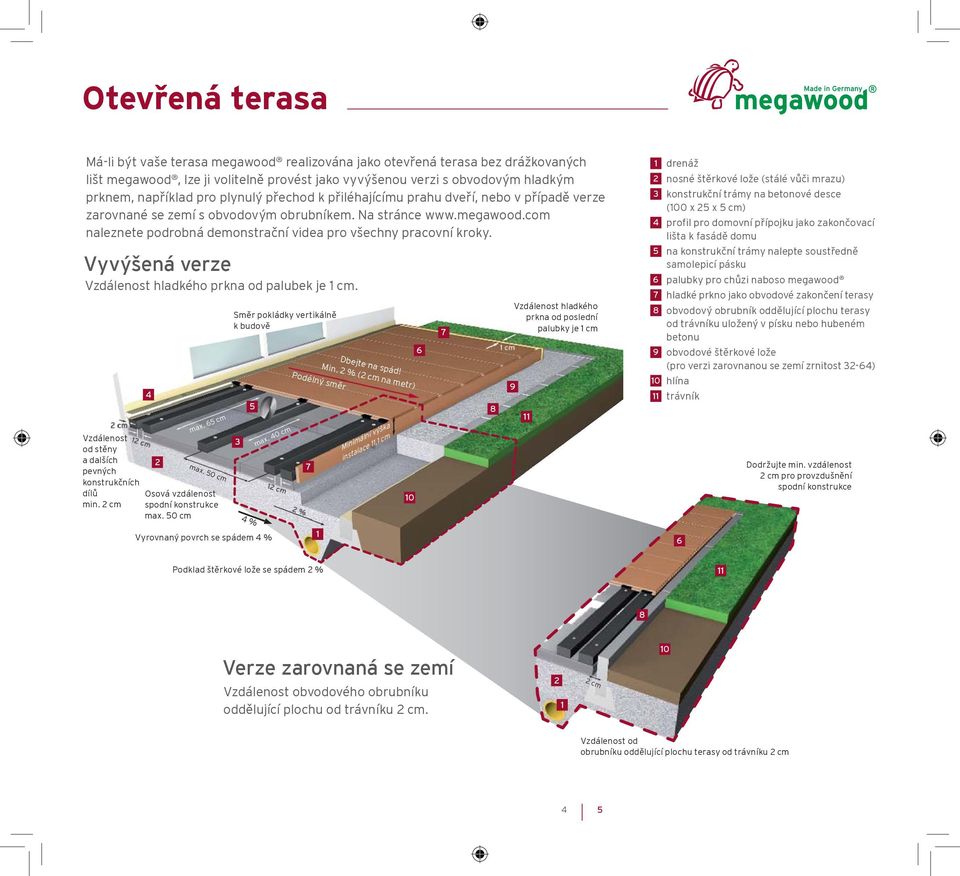

5 Otevřená terasa Má-li být vaše terasa megawood realizována jako otevřená terasa bez drážkovaných lišt megawood, lze ji volitelně provést jako vyvýšenou verzi s obvodovým hladkým prknem, například pro plynulý přechod k přiléhajícímu prahu dveří, nebo v případě verze zarovnané se zemí s obvodovým obrubníkem. Na stránce naleznete podrobná demonstrační videa pro všechny pracovní kroky. Vyvýšená verze Vzdálenost hladkého prkna od palubek je 1 cm. 4 max. 65 cm Vzdálenost od stěny a dalších 2 pevných konstrukčních dílů Osová vzdálenost min. 2 cm spodní konstrukce max. 50 cm max. 50 cm Vyrovnaný povrch se spádem 4 % Směr pokládky vertikálně k budově % max. 40 cm Podélný směr 7 Dbejte na spád! Min. 2 % (2 cm na metr) 1 Minimální výška instalace 11,1 cm Vzdálenost hladkého prkna od poslední palubky je 1 cm 11 1 drenáž nosné štěrkové lože (stálé vůči mrazu) konstrukční trámy na betonové desce (100 x 25 x 5 cm) profil pro domovní přípojku jako zakončovací lišta k fasádě domu 5 na konstrukční trámy nalepte soustředně samolepicí pásku 6 palubky pro chůzi naboso megawood 7 8 hladké prkno jako obvodové zakončení terasy obvodový obrubník oddělující plochu terasy od trávníku uložený v písku nebo hubeném betonu 9 obvodové štěrkové lože (pro verzi zarovnanou se zemí zrnitost 32-64) 10 hlína 11 trávník 6 Dodržujte min. vzdálenost 2 cm pro provzdušnění spodní konstrukce Podklad štěrkové lože se spádem 2 % Verze zarovnaná se zemí Vzdálenost obvodového obrubníku oddělující plochu od trávníku 2 cm cm Vzdálenost od obrubníku oddělující plochu terasy od trávníku 2 cm 4 5

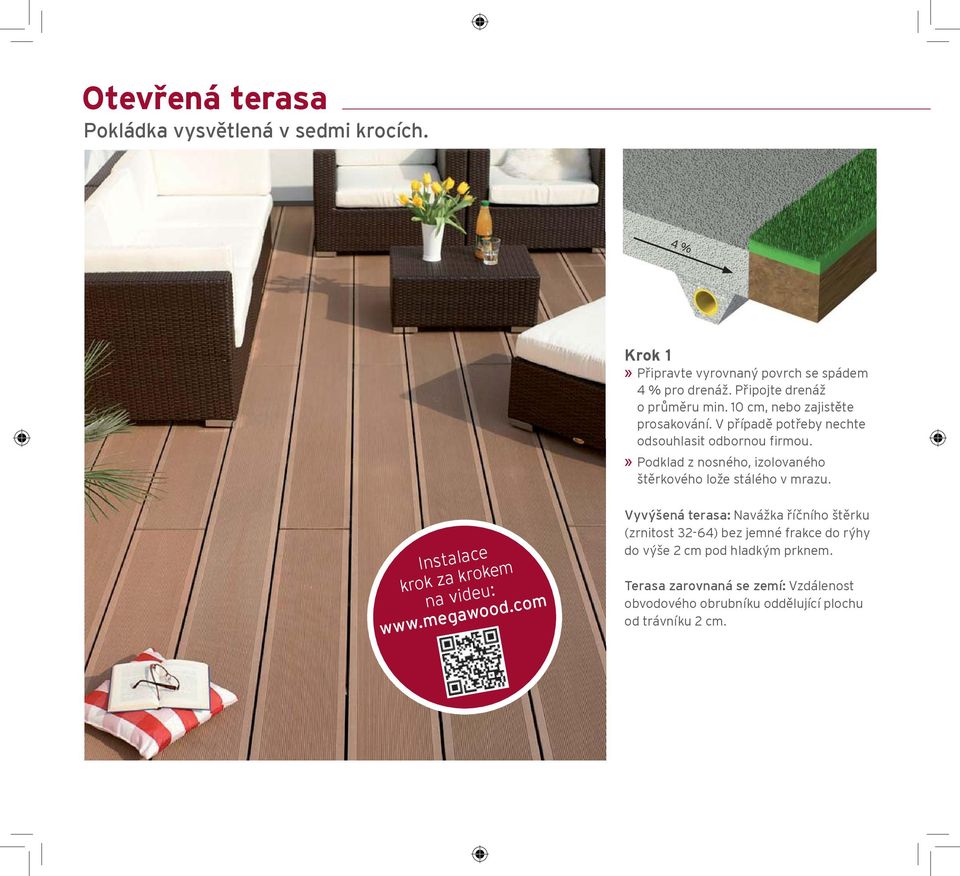

6 Otevřená terasa Pokládka vysvětlená v sedmi krocích. 4 % Krok 1» Připravte vyrovnaný povrch se spádem 4 % pro drenáž. Připojte drenáž o průměru min. 10 cm, nebo zajistěte prosakování. V případě potřeby nechte odsouhlasit odbornou firmou.» Podklad z nosného, izolovaného štěrkového lože stálého v mrazu. Instalace krok za krokem na videu: Vyvýšená terasa: Navážka říčního štěrku (zrnitost 32-64) bez jemné frakce do rýhy do výše 2 cm pod hladkým prknem. Terasa zarovnaná se zemí: Vzdálenost obvodového obrubníku oddělující plochu od trávníku 2 cm. 6

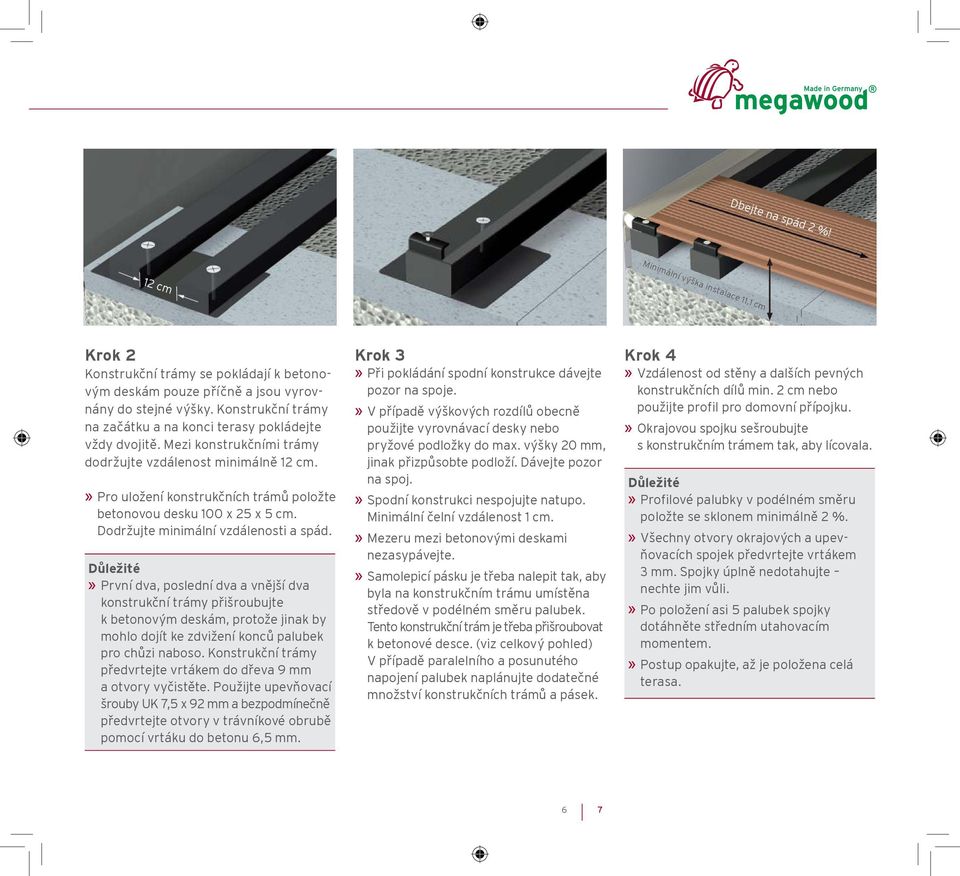

7 Dbejte na spád 2 %! Minimální výška instalace 11,1 cm 12 cm Krok 2 Konstrukční trámy se pokládají k betonovým deskám pouze příčně a jsou vyrovnány do stejné výšky. Konstrukční trámy na začátku a na konci terasy pokládejte vždy dvojitě. Mezi konstrukčními trámy dodržujte vzdálenost minimálně 12 cm.» Pro uložení konstrukčních trámů položte betonovou desku 100 x 25 x 5 cm. Dodržujte minimální vzdálenosti a spád.» První dva, poslední dva a vnější dva konstrukční trámy přišroubujte k betonovým deskám, protože jinak by mohlo dojít ke zdvižení konců palubek pro chůzi naboso. Konstrukční trámy předvrtejte vrtákem do dřeva 9 mm a otvory vyčistěte. Použijte upevňovací šrouby UK 7,5 x 92 mm a bezpodmínečně předvrtejte otvory v trávníkové obrubě pomocí vrtáku do betonu 6,5 mm. Krok 3» Při pokládání spodní konstrukce dávejte pozor na spoje.» V případě výškových rozdílů obecně použijte vyrovnávací desky nebo pryžové podložky do max. výšky 20 mm, jinak přizpůsobte podloží. Dávejte pozor na spoj.» Spodní konstrukci nespojujte natupo. Minimální čelní vzdálenost 1 cm.» Mezeru mezi betonovými deskami nezasypávejte.» Samolepicí pásku je třeba nalepit tak, aby byla na konstrukčním trámu umístěna středově v podélném směru palubek. Tento konstrukční trám je třeba přišroubovat k betonové desce. (viz celkový pohled) V případě paralelního a posunutého napojení palubek naplánujte dodatečné množství konstrukčních trámů a pásek. Krok 4» Vzdálenost od stěny a dalších pevných konstrukčních dílů min. 2 cm nebo použijte profil pro domovní přípojku.» Okrajovou spojku sešroubujte s konstrukčním trámem tak, aby lícovala.» Profilové palubky v podélném směru položte se sklonem minimálně 2 %.» Všechny otvory okrajových a upevňovacích spojek předvrtejte vrtákem 3 mm. Spojky úplně nedotahujte nechte jim vůli.» Po položení asi 5 palubek spojky dotáhněte středním utahovacím momentem.» Postup opakujte, až je položena celá terasa. 6 7

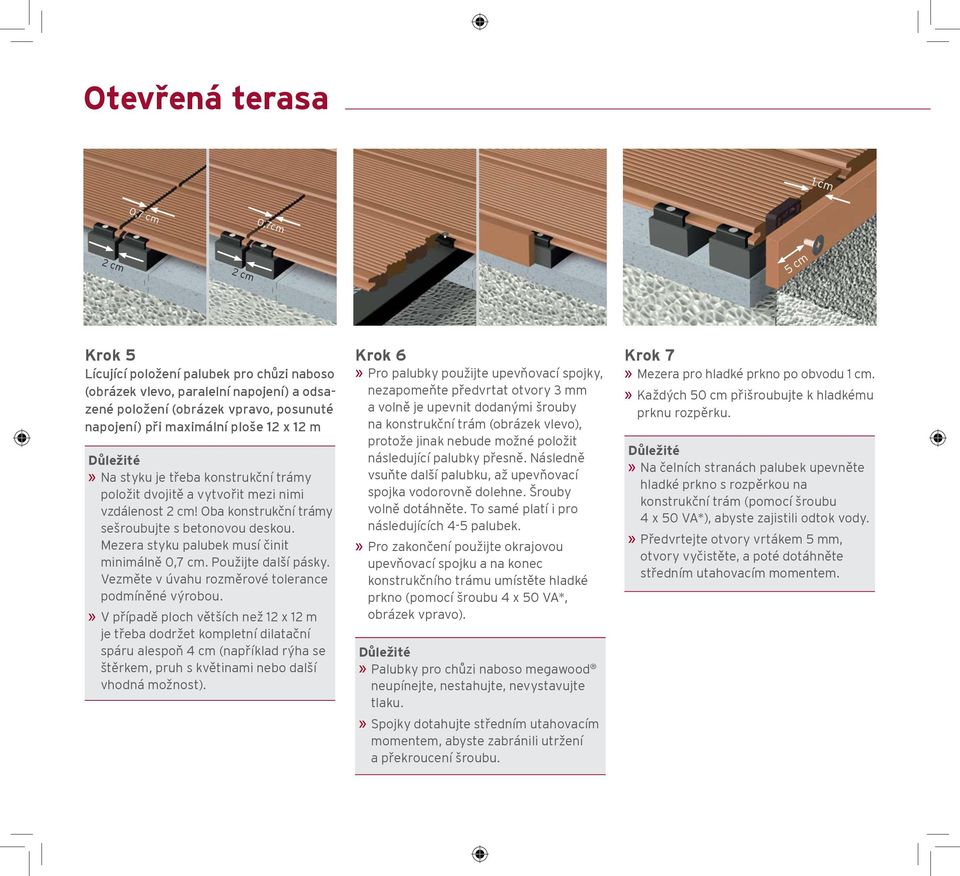

8 Otevřená terasa 1 cm 0,7 cm 0,7cm 2 cm 2 cm 5 cm Krok 5 Lícující položení palubek pro chůzi naboso (obrázek vlevo, paralelní napojení) a odsazené položení (obrázek vpravo, posunuté napojení) při maximální ploše 12 x 12 m» Na styku je třeba konstrukční trámy položit dvojitě a vytvořit mezi nimi vzdálenost 2 cm! Oba konstrukční trámy sešroubujte s betonovou deskou. Mezera styku palubek musí činit minimálně 0,7 cm. Použijte další pásky. Vezměte v úvahu rozměrové tolerance podmíněné výrobou.» V případě ploch větších než 12 x 12 m je třeba dodržet kompletní dilatační spáru alespoň 4 cm (například rýha se štěrkem, pruh s květinami nebo další vhodná možnost). Krok 6» Pro palubky použijte upevňovací spojky, nezapomeňte předvrtat otvory 3 mm a volně je upevnit dodanými šrouby na konstrukční trám (obrázek vlevo), protože jinak nebude možné položit následující palubky přesně. Následně vsuňte další palubku, až upevňovací spojka vodorovně dolehne. Šrouby volně dotáhněte. To samé platí i pro následujících 4-5 palubek.» Pro zakončení použijte okrajovou upevňovací spojku a na konec konstrukčního trámu umístěte hladké prkno (pomocí šroubu 4 x 50 VA*, obrázek vpravo).» Palubky pro chůzi naboso megawood neupínejte, nestahujte, nevystavujte tlaku.» Spojky dotahujte středním utahovacím momentem, abyste zabránili utržení a překroucení šroubu. Krok 7» Mezera pro hladké prkno po obvodu 1 cm.» Každých 50 cm přišroubujte k hladkému prknu rozpěrku.» Na čelních stranách palubek upevněte hladké prkno s rozpěrkou na konstrukční trám (pomocí šroubu 4 x 50 VA*), abyste zajistili odtok vody.» Předvrtejte otvory vrtákem 5 mm, otvory vyčistěte, a poté dotáhněte středním utahovacím momentem. 8

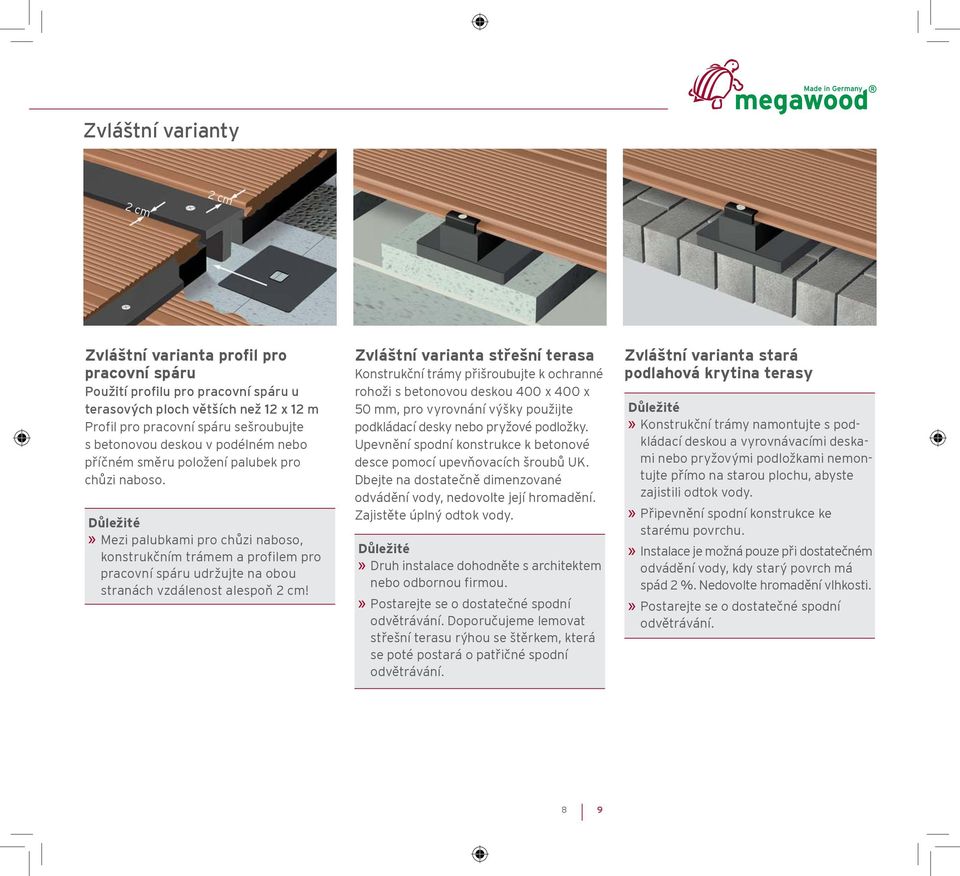

9 Zvláštní varianty 2 cm 2 cm Zvláštní varianta profil pro pracovní spáru Použití profilu pro pracovní spáru u terasových ploch větších než 12 x 12 m Profil pro pracovní spáru sešroubujte s betonovou deskou v podélném nebo příčném směru položení palubek pro chůzi naboso.» Mezi palubkami pro chůzi naboso, konstrukčním trámem a profilem pro pracovní spáru udržujte na obou stranách vzdálenost alespoň 2 cm! Zvláštní varianta střešní terasa Konstrukční trámy přišroubujte k ochranné rohoži s betonovou deskou 400 x 400 x 50 mm, pro vyrovnání výšky použijte podkládací desky nebo pryžové podložky. Upevnění spodní konstrukce k betonové desce pomocí upevňovacích šroubů UK. Dbejte na dostatečně dimenzované odvádění vody, nedovolte její hromadění. Zajistěte úplný odtok vody.» Druh instalace dohodněte s architektem nebo odbornou firmou.» Postarejte se o dostatečné spodní odvětrávání. Doporučujeme lemovat střešní terasu rýhou se štěrkem, která se poté postará o patřičné spodní odvětrávání. Zvláštní varianta stará podlahová krytina terasy» Konstrukční trámy namontujte s podkládací deskou a vyrovnávacími deskami nebo pryžovými podložkami nemontujte přímo na starou plochu, abyste zajistili odtok vody.» Připevnění spodní konstrukce ke starému povrchu.» Instalace je možná pouze při dostatečném odvádění vody, kdy starý povrch má spád 2 %. Nedovolte hromadění vlhkosti.» Postarejte se o dostatečné spodní odvětrávání. 8 9

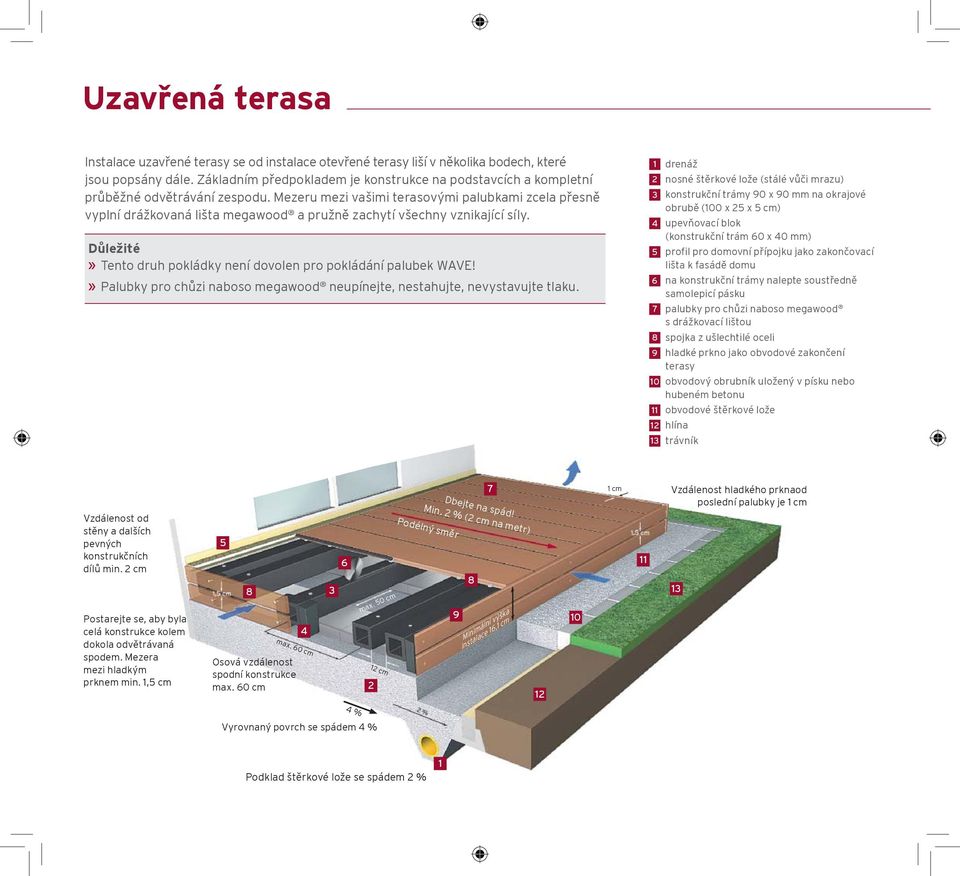

10 Uzavřená terasa Instalace uzavřené terasy se od instalace otevřené terasy liší v několika bodech, které jsou popsány dále. Základním předpokladem je konstrukce na podstavcích a kompletní průběžné odvětrávání zespodu. Mezeru mezi vašimi terasovými palubkami zcela přesně vyplní drážkovaná lišta megawood a pružně zachytí všechny vznikající síly.» Tento druh pokládky není dovolen pro pokládání palubek WAVE!» Palubky pro chůzi naboso megawood neupínejte, nestahujte, nevystavujte tlaku. 1 drenáž nosné štěrkové lože (stálé vůči mrazu) konstrukční trámy 90 x 90 mm na okrajové obrubě (100 x 25 x 5 cm) upevňovací blok (konstrukční trám 60 x 40 mm) profil pro domovní přípojku jako zakončovací lišta k fasádě domu na konstrukční trámy nalepte soustředně samolepicí pásku 7 palubky pro chůzi naboso megawood s drážkovací lištou 8 spojka z ušlechtilé oceli 9 hladké prkno jako obvodové zakončení terasy 10 obvodový obrubník uložený v písku nebo hubeném betonu 11 obvodové štěrkové lože 12 hlína 13 trávník Vzdálenost od stěny a dalších pevných konstrukčních dílů min. 2 cm Postarejte se, aby byla celá konstrukce kolem dokola odvětrávaná spodem. Mezera mezi hladkým prknem min. 1,5 cm 5 8 Osová vzdálenost spodní konstrukce max. 60 cm 4 max. 60 cm 3 6 max. 50 cm 12 cm 2 Dbejte na spád! Min. 2 % (2 cm na metr) Podélný směr Minimální výška instalace 16,1 cm cm 11 Vzdálenost hladkého prknaod poslední palubky je 1 cm 13 4 % Vyrovnaný povrch se spádem 4 % Podklad štěrkové lože se spádem 2 % 1 10

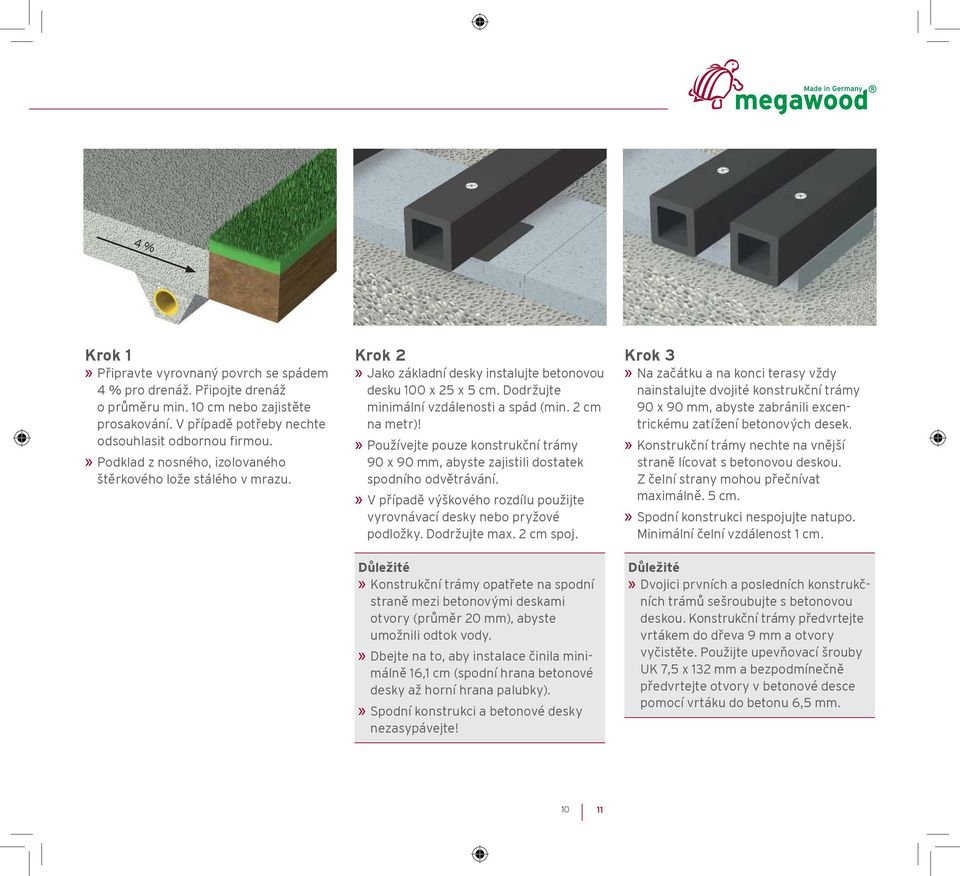

11 4 % Krok 1» Připravte vyrovnaný povrch se spádem 4 % pro drenáž. Připojte drenáž o průměru min. 10 cm nebo zajistěte prosakování. V případě potřeby nechte odsouhlasit odbornou firmou.» Podklad z nosného, izolovaného štěrkového lože stálého v mrazu. Krok 2» Jako základní desky instalujte betonovou desku 100 x 25 x 5 cm. Dodržujte minimální vzdálenosti a spád (min. 2 cm na metr)!» Používejte pouze konstrukční trámy 90 x 90 mm, abyste zajistili dostatek spodního odvětrávání.» V případě výškového rozdílu použijte vyrovnávací desky nebo pryžové podložky. Dodržujte max. 2 cm spoj.» Konstrukční trámy opatřete na spodní straně mezi betonovými deskami otvory (průměr 20 mm), abyste umožnili odtok vody.» Dbejte na to, aby instalace činila minimálně 16,1 cm (spodní hrana betonové desky až horní hrana palubky).» Spodní konstrukci a betonové desky nezasypávejte! Krok 3» Na začátku a na konci terasy vždy nainstalujte dvojité konstrukční trámy 90 x 90 mm, abyste zabránili excentrickému zatížení betonových desek.» Konstrukční trámy nechte na vnější straně lícovat s betonovou deskou. Z čelní strany mohou přečnívat maximálně. 5 cm.» Spodní konstrukci nespojujte natupo. Minimální čelní vzdálenost 1 cm.» Dvojici prvních a posledních konstrukčních trámů sešroubujte s betonovou deskou. Konstrukční trámy předvrtejte vrtákem do dřeva 9 mm a otvory vyčistěte. Použijte upevňovací šrouby UK 7,5 x 132 mm a bezpodmínečně předvrtejte otvory v betonové desce pomocí vrtáku do betonu 6,5 mm

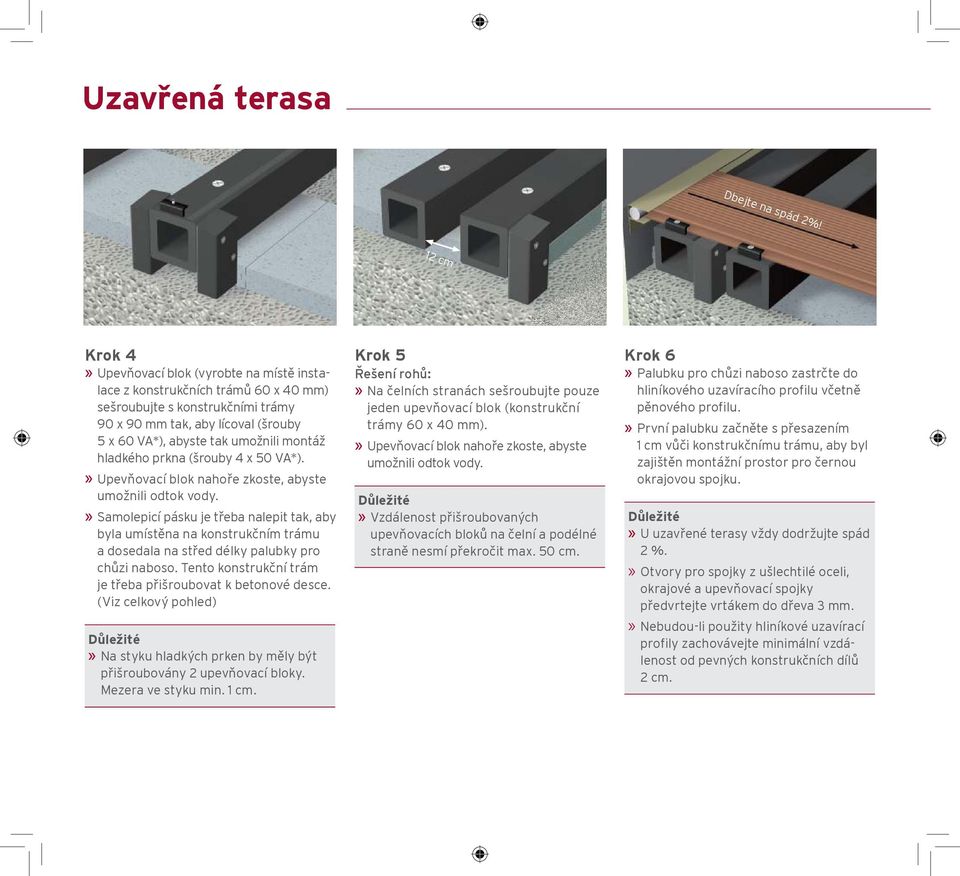

12 Uzavřená terasa Dbejte na spád 2%! 12 cm Krok 4» Upevňovací blok (vyrobte na místě instalace z konstrukčních trámů 60 x 40 mm) sešroubujte s konstrukčními trámy 90 x 90 mm tak, aby lícoval (šrouby 5 x 60 VA*), abyste tak umožnili montáž hladkého prkna (šrouby 4 x 50 VA*).» Upevňovací blok nahoře zkoste, abyste umožnili odtok vody.» Samolepicí pásku je třeba nalepit tak, aby byla umístěna na konstrukčním trámu a dosedala na střed délky palubky pro chůzi naboso. Tento konstrukční trám je třeba přišroubovat k betonové desce. (Viz celkový pohled)» Na styku hladkých prken by měly být přišroubovány 2 upevňovací bloky. Mezera ve styku min. 1 cm. Krok 5 Řešení rohů:» Na čelních stranách sešroubujte pouze jeden upevňovací blok (konstrukční trámy 60 x 40 mm).» Upevňovací blok nahoře zkoste, abyste umožnili odtok vody.» Vzdálenost přišroubovaných upevňovacích bloků na čelní a podélné straně nesmí překročit max. 50 cm. Krok 6» Palubku pro chůzi naboso zastrčte do hliníkového uzavíracího profilu včetně pěnového profilu.» První palubku začněte s přesazením 1 cm vůči konstrukčnímu trámu, aby byl zajištěn montážní prostor pro černou okrajovou spojku.» U uzavřené terasy vždy dodržujte spád 2 %.» Otvory pro spojky z ušlechtilé oceli, okrajové a upevňovací spojky předvrtejte vrtákem do dřeva 3 mm.» Nebudou-li použity hliníkové uzavírací profily zachovávejte minimální vzdálenost od pevných konstrukčních dílů 2 cm. 12

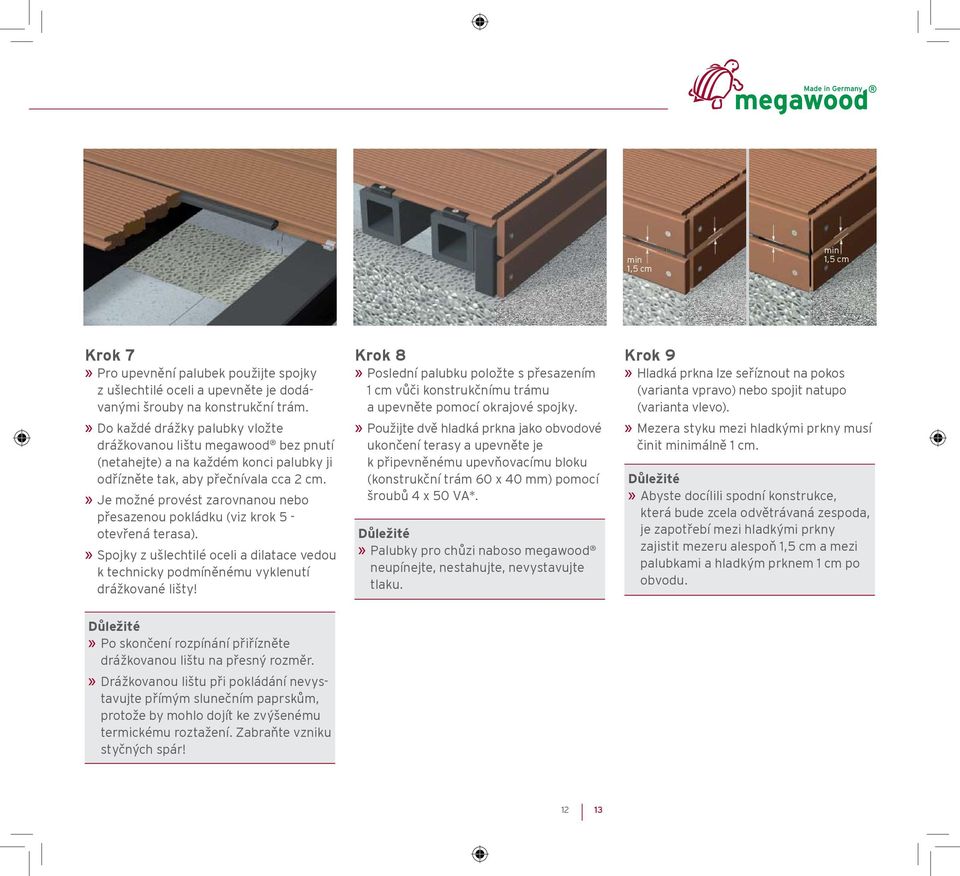

13 min 1,5 cm min 1,5 cm Krok 7» Pro upevnění palubek použijte spojky z ušlechtilé oceli a upevněte je dodávanými šrouby na konstrukční trám.» Do každé drážky palubky vložte drážkovanou lištu megawood bez pnutí (netahejte) a na každém konci palubky ji odřízněte tak, aby přečnívala cca 2 cm.» Je možné provést zarovnanou nebo přesazenou pokládku (viz krok 5 - otevřená terasa).» Spojky z ušlechtilé oceli a dilatace vedou k technicky podmíněnému vyklenutí drážkované lišty! Krok 8» Poslední palubku položte s přesazením 1 cm vůči konstrukčnímu trámu a upevněte pomocí okrajové spojky.» Použijte dvě hladká prkna jako obvodové ukončení terasy a upevněte je k připevněnému upevňovacímu bloku (konstrukční trám 60 x 40 mm) pomocí šroubů 4 x 50 VA*.» Palubky pro chůzi naboso megawood neupínejte, nestahujte, nevystavujte tlaku. Krok 9» Hladká prkna lze seříznout na pokos (varianta vpravo) nebo spojit natupo (varianta vlevo).» Mezera styku mezi hladkými prkny musí činit minimálně 1 cm.» Abyste docílili spodní konstrukce, která bude zcela odvětrávaná zespoda, je zapotřebí mezi hladkými prkny zajistit mezeru alespoň 1,5 cm a mezi palubkami a hladkým prknem 1 cm po obvodu.» Po skončení rozpínání přiřízněte drážkovanou lištu na přesný rozměr.» Drážkovanou lištu při pokládání nevystavujte přímým slunečním paprskům, protože by mohlo dojít ke zvýšenému termickému roztažení. Zabraňte vzniku styčných spár! 12 13

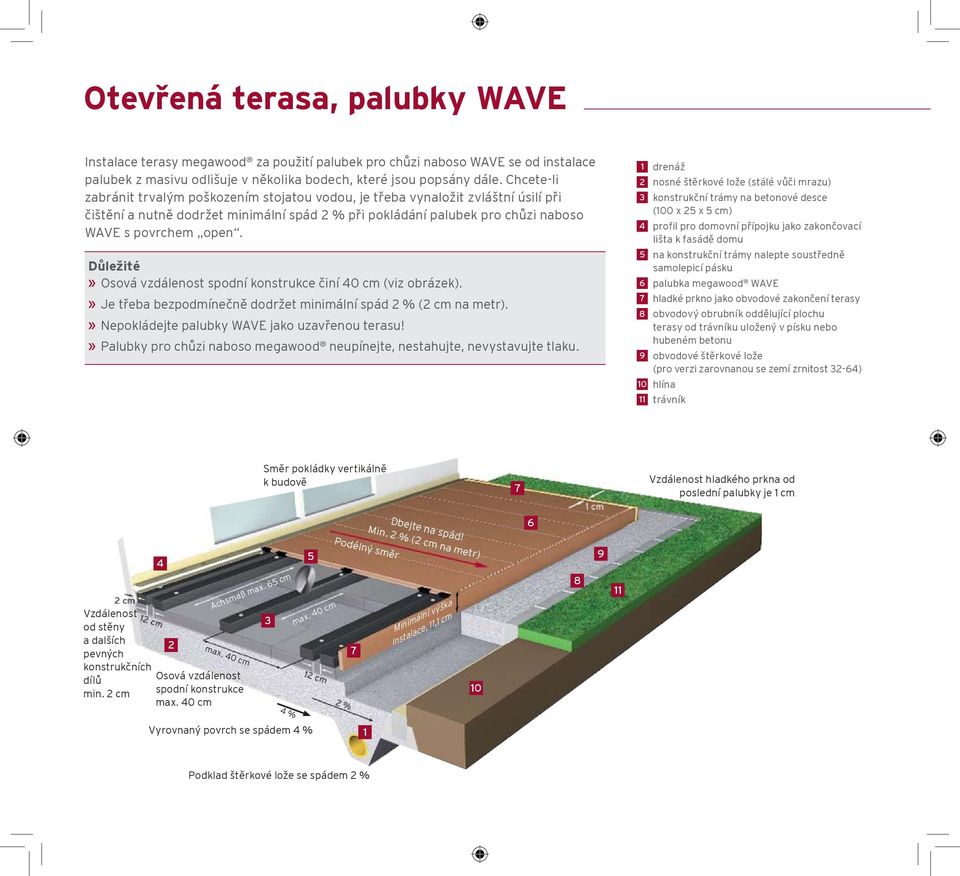

14 Otevřená terasa, palubky WAVE Instalace terasy megawood za použití palubek pro chůzi naboso WAVE se od instalace palubek z masivu odlišuje v několika bodech, které jsou popsány dále. Chcete-li zabránit trvalým poškozením stojatou vodou, je třeba vynaložit zvláštní úsilí při čištění a nutně dodržet minimální spád 2 % při pokládání palubek pro chůzi naboso WAVE s povrchem open.» Osová vzdálenost spodní konstrukce činí 40 cm (viz obrázek).» Je třeba bezpodmínečně dodržet minimální spád 2 % (2 cm na metr).» Nepokládejte palubky WAVE jako uzavřenou terasu!» Palubky pro chůzi naboso megawood neupínejte, nestahujte, nevystavujte tlaku. 1 drenáž nosné štěrkové lože (stálé vůči mrazu) konstrukční trámy na betonové desce (100 x 25 x 5 cm) profil pro domovní přípojku jako zakončovací lišta k fasádě domu 5 na konstrukční trámy nalepte soustředně samolepicí pásku 6 palubka megawood WAVE 7 8 hladké prkno jako obvodové zakončení terasy obvodový obrubník oddělující plochu terasy od trávníku uložený v písku nebo hubeném betonu 9 obvodové štěrkové lože (pro verzi zarovnanou se zemí zrnitost 32-64) 10 hlína 11 trávník Směr pokládky vertikálně k budově 7 Vzdálenost hladkého prkna od poslední palubky je 1 cm 4 Vzdálenost od stěny a dalších 2 pevných konstrukčních dílů Osová vzdálenost min. 2 cm spodní konstrukce max. 40 cm 3 5 Dbejte na spád! Min. 2 % (2 cm na metr) 6 Achsmaß max. 65 cm max. 40 cm 4 % max. 40 cm Podélný směr 7 Minimální výška instalace, 11,1 cm Vyrovnaný povrch se spádem 4 % 1 Podklad štěrkové lože se spádem 2 % 14

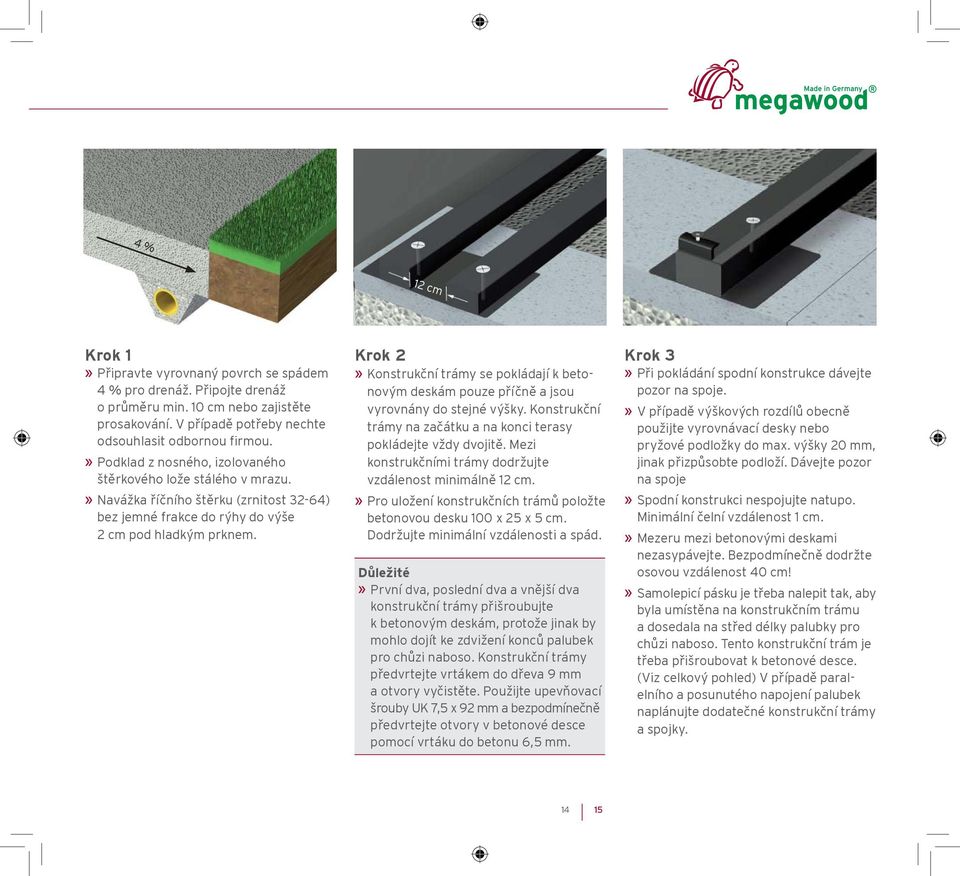

15 4 % 12 cm Krok 1» Připravte vyrovnaný povrch se spádem 4 % pro drenáž. Připojte drenáž o průměru min. 10 cm nebo zajistěte prosakování. V případě potřeby nechte odsouhlasit odbornou firmou.» Podklad z nosného, izolovaného štěrkového lože stálého v mrazu.» Navážka říčního štěrku (zrnitost 32-64) bez jemné frakce do rýhy do výše 2 cm pod hladkým prknem. Krok 2» Konstrukční trámy se pokládají k betonovým deskám pouze příčně a jsou vyrovnány do stejné výšky. Konstrukční trámy na začátku a na konci terasy pokládejte vždy dvojitě. Mezi konstrukčními trámy dodržujte vzdálenost minimálně 12 cm.» Pro uložení konstrukčních trámů položte betonovou desku 100 x 25 x 5 cm. Dodržujte minimální vzdálenosti a spád.» První dva, poslední dva a vnější dva konstrukční trámy přišroubujte k betonovým deskám, protože jinak by mohlo dojít ke zdvižení konců palubek pro chůzi naboso. Konstrukční trámy předvrtejte vrtákem do dřeva 9 mm a otvory vyčistěte. Použijte upevňovací šrouby UK 7,5 x 92 mm a bezpodmínečně předvrtejte otvory v betonové desce pomocí vrtáku do betonu 6,5 mm. Krok 3» Při pokládání spodní konstrukce dávejte pozor na spoje.» V případě výškových rozdílů obecně použijte vyrovnávací desky nebo pryžové podložky do max. výšky 20 mm, jinak přizpůsobte podloží. Dávejte pozor na spoje» Spodní konstrukci nespojujte natupo. Minimální čelní vzdálenost 1 cm.» Mezeru mezi betonovými deskami nezasypávejte. Bezpodmínečně dodržte osovou vzdálenost 40 cm!» Samolepicí pásku je třeba nalepit tak, aby byla umístěna na konstrukčním trámu a dosedala na střed délky palubky pro chůzi naboso. Tento konstrukční trám je třeba přišroubovat k betonové desce. (Viz celkový pohled) V případě paralelního a posunutého napojení palubek naplánujte dodatečné konstrukční trámy a spojky

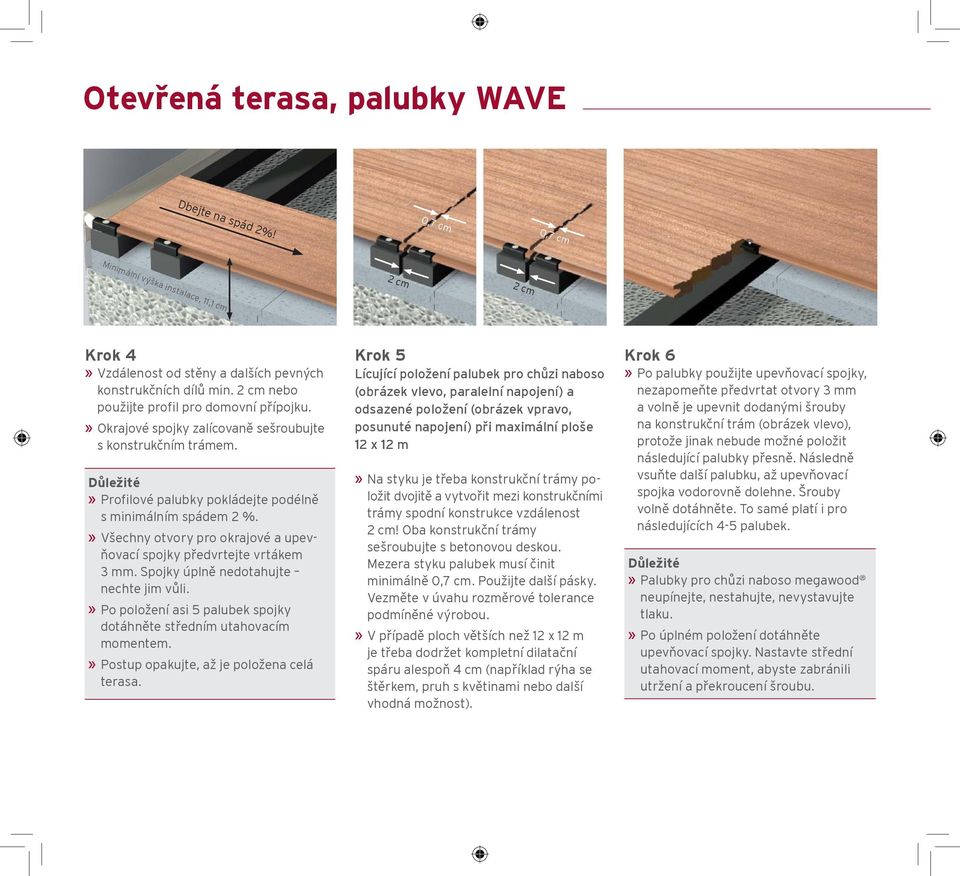

16 Otevřená terasa, palubky WAVE Dbejte na spád 2%! 0,7 cm 0,7 cm Minimální výška instalace, 11,1 cm 2 cm 2 cm Krok 4» Vzdálenost od stěny a dalších pevných konstrukčních dílů min. 2 cm nebo použijte profil pro domovní přípojku.» Okrajové spojky zalícovaně sešroubujte s konstrukčním trámem.» Profilové palubky pokládejte podélně s minimálním spádem 2 %.» Všechny otvory pro okrajové a upevňovací spojky předvrtejte vrtákem 3 mm. Spojky úplně nedotahujte nechte jim vůli.» Po položení asi 5 palubek spojky dotáhněte středním utahovacím momentem.» Postup opakujte, až je položena celá terasa. Krok 5 Lícující položení palubek pro chůzi naboso (obrázek vlevo, paralelní napojení) a odsazené položení (obrázek vpravo, posunuté napojení) při maximální ploše 12 x 12 m» Na styku je třeba konstrukční trámy položit dvojitě a vytvořit mezi konstrukčními trámy spodní konstrukce vzdálenost 2 cm! Oba konstrukční trámy sešroubujte s betonovou deskou. Mezera styku palubek musí činit minimálně 0,7 cm. Použijte další pásky. Vezměte v úvahu rozměrové tolerance podmíněné výrobou.» V případě ploch větších než 12 x 12 m je třeba dodržet kompletní dilatační spáru alespoň 4 cm (například rýha se štěrkem, pruh s květinami nebo další vhodná možnost). Krok 6» Po palubky použijte upevňovací spojky, nezapomeňte předvrtat otvory 3 mm a volně je upevnit dodanými šrouby na konstrukční trám (obrázek vlevo), protože jinak nebude možné položit následující palubky přesně. Následně vsuňte další palubku, až upevňovací spojka vodorovně dolehne. Šrouby volně dotáhněte. To samé platí i pro následujících 4-5 palubek.» Palubky pro chůzi naboso megawood neupínejte, nestahujte, nevystavujte tlaku.» Po úplném položení dotáhněte upevňovací spojky. Nastavte střední utahovací moment, abyste zabránili utržení a překroucení šroubu. 16

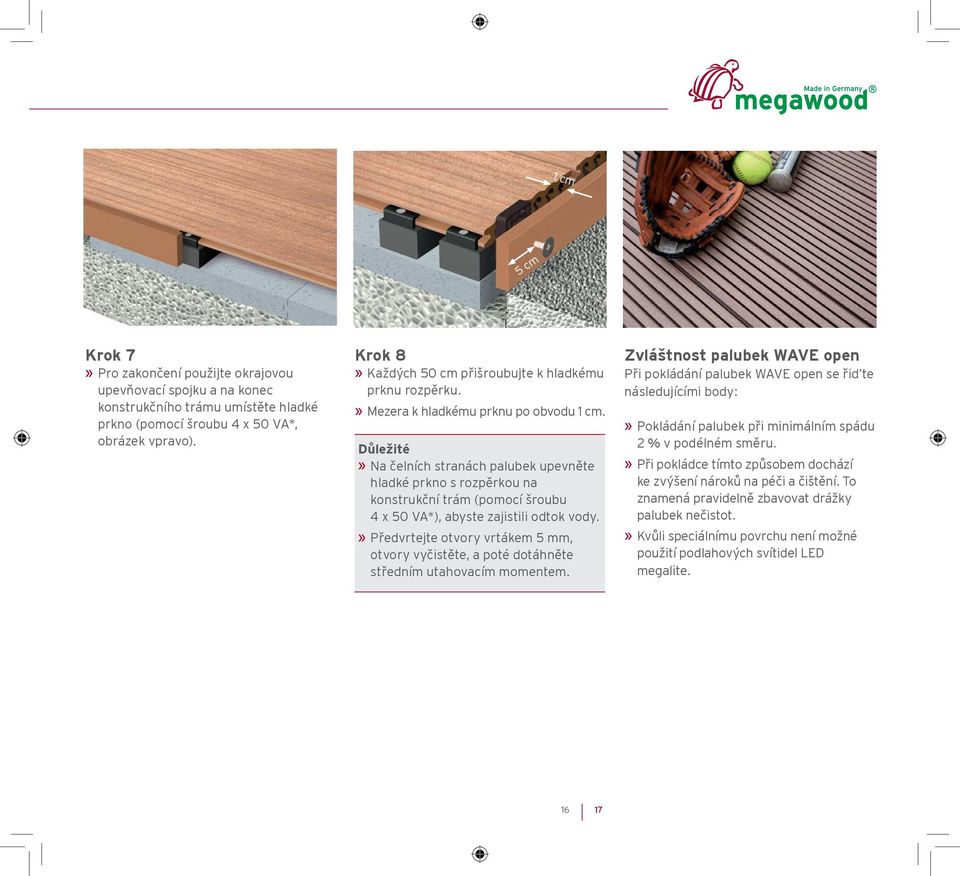

17 1 cm 5 cm Krok 7» Pro zakončení použijte okrajovou upevňovací spojku a na konec konstrukčního trámu umístěte hladké prkno (pomocí šroubu 4 x 50 VA*, obrázek vpravo). Krok 8» Každých 50 cm přišroubujte k hladkému prknu rozpěrku.» Mezera k hladkému prknu po obvodu 1 cm.» Na čelních stranách palubek upevněte hladké prkno s rozpěrkou na konstrukční trám (pomocí šroubu 4 x 50 VA*), abyste zajistili odtok vody.» Předvrtejte otvory vrtákem 5 mm, otvory vyčistěte, a poté dotáhněte středním utahovacím momentem. Zvláštnost palubek WAVE open Při pokládání palubek WAVE open se řiďte následujícími body:» Pokládání palubek při minimálním spádu 2 % v podélném směru.» Při pokládce tímto způsobem dochází ke zvýšení nároků na péči a čištění. To znamená pravidelně zbavovat drážky palubek nečistot.» Kvůli speciálnímu povrchu není možné použití podlahových svítidel LED megalite

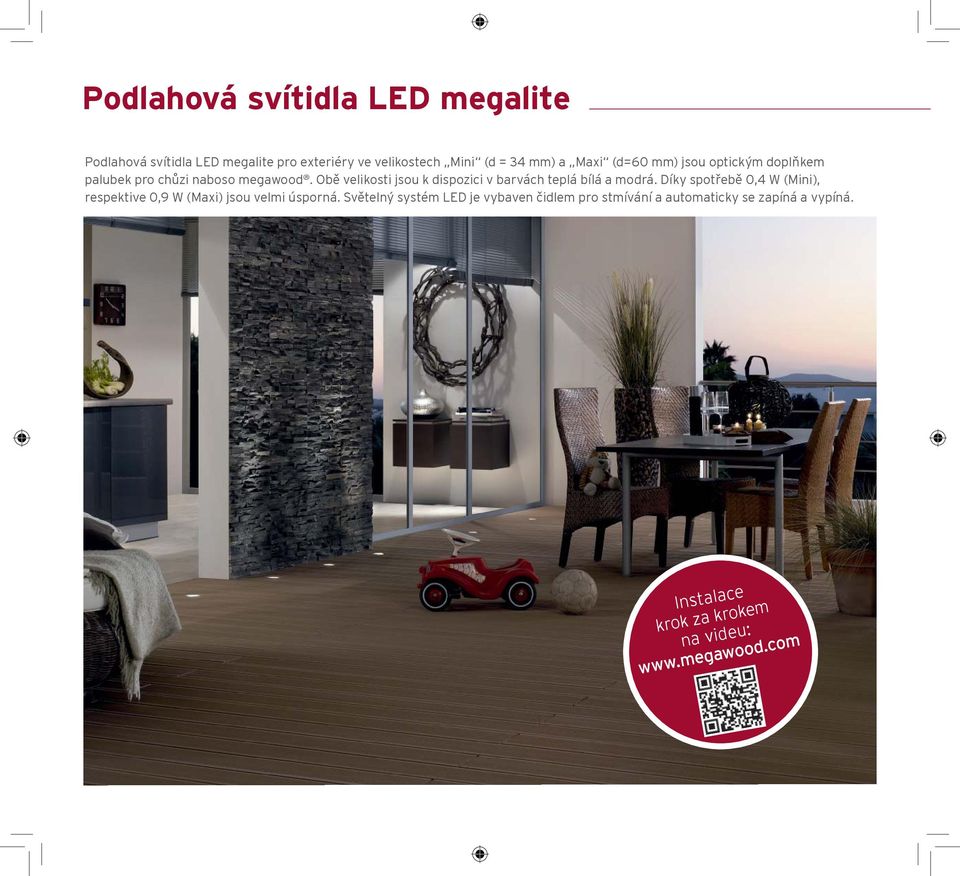

18 Podlahová svítidla LED megalite Podlahová svítidla LED megalite pro exteriéry ve velikostech Mini (d = 34 mm) a Maxi (d=60 mm) jsou optickým doplňkem palubek pro chůzi naboso megawood. Obě velikosti jsou k dispozici v barvách teplá bílá a modrá. Díky spotřebě 0,4 W (Mini), respektive 0,9 W (Maxi) jsou velmi úsporná. Světelný systém LED je vybaven čidlem pro stmívání a automaticky se zapíná a vypíná. Instalace krok za krokem na videu: 18

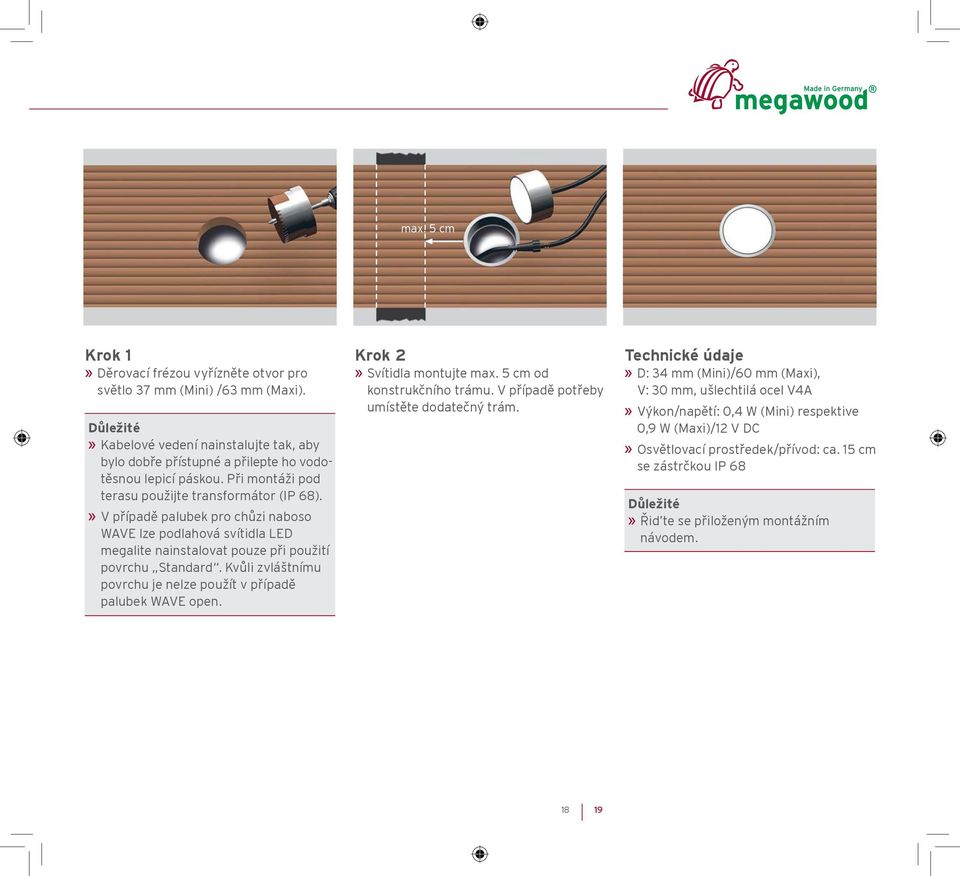

19 max. 5 cm Krok 1» Děrovací frézou vyřízněte otvor pro světlo 37 mm (Mini) /63 mm (Maxi).» Kabelové vedení nainstalujte tak, aby bylo dobře přístupné a přilepte ho vodotěsnou lepicí páskou. Při montáži pod terasu použijte transformátor (IP 68).» V případě palubek pro chůzi naboso WAVE lze podlahová svítidla LED megalite nainstalovat pouze při použití povrchu Standard. Kvůli zvláštnímu povrchu je nelze použít v případě palubek WAVE open. Krok 2» Svítidla montujte max. 5 cm od konstrukčního trámu. V případě potřeby umístěte dodatečný trám. Technické údaje» D: 34 mm (Mini)/60 mm (Maxi), V: 30 mm, ušlechtilá ocel V4A» Výkon/napětí: 0,4 W (Mini) respektive 0,9 W (Maxi)/12 V DC» Osvětlovací prostředek/přívod: ca. 15 cm se zástrčkou IP 68» Řiďte se přiloženým montážním návodem

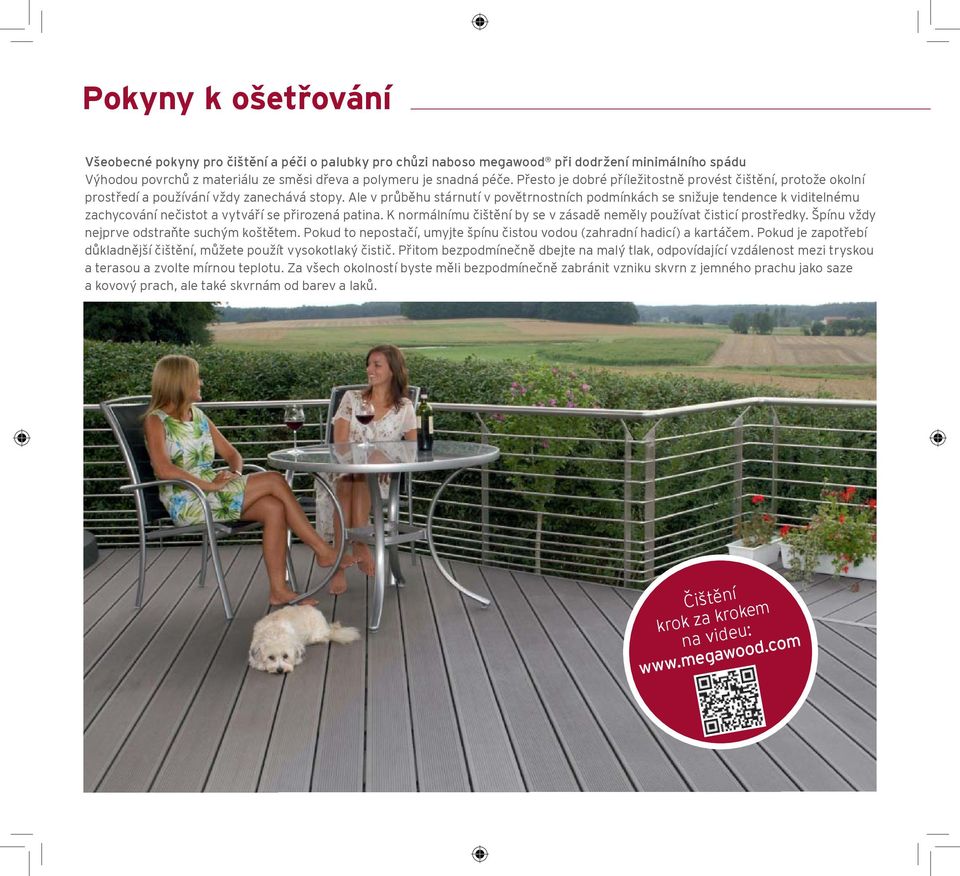

20 Pokyny k ošetřování Všeobecné pokyny pro čištění a péči o palubky pro chůzi naboso megawood při dodržení minimálního spádu Výhodou povrchů z materiálu ze směsi dřeva a polymeru je snadná péče. Přesto je dobré příležitostně provést čištění, protože okolní prostředí a používání vždy zanechává stopy. Ale v průběhu stárnutí v povětrnostních podmínkách se snižuje tendence k viditelnému zachycování nečistot a vytváří se přirozená patina. K normálnímu čištění by se v zásadě neměly používat čisticí prostředky. Špínu vždy nejprve odstraňte suchým koštětem. Pokud to nepostačí, umyjte špínu čistou vodou (zahradní hadicí) a kartáčem. Pokud je zapotřebí důkladnější čištění, můžete použít vysokotlaký čistič. Přitom bezpodmínečně dbejte na malý tlak, odpovídající vzdálenost mezi tryskou a terasou a zvolte mírnou teplotu. Za všech okolností byste měli bezpodmínečně zabránit vzniku skvrn z jemného prachu jako saze a kovový prach, ale také skvrnám od barev a laků. Čištění krok za krokem na videu: 20

21 Příměs vlákna Po vystavení povětrnostním vlivům Čisticí emulze pro palubky pro chůzi naboso megawood megaclean je vysoce účinný, biologicky odbouratelný koncentrát s účinností emulze. Odmašťovací výrobek rozpustný ve vodě s enormně rychlým hloubkovým účinkem odstraňuje tuk, olej, inkoust, uhlí, naftu, saze a další těžko odstranitelné nečistoty. megaclean používejte pouze při teplotě vyšší než 15 C. Alternativně: Skvrny lze odstranit také mosazným kartáčem. Palubky jsou probarvené, a proto je ošetřované místo zpočátku světlejší, ale během několika málo týdnů se přizpůsobí barvě zbývajících povrchů. Skvrny od vody U částečně zastřešených teras se mohou v přechodové oblasti mezi zastřešením a volnou plochou vytvářet skvrny od vody. Dešťová voda stéká po povrchu až k zastřešení a později uschne. Tím krátce navlhnou prachové částečky, následně uschnou a zůstanou zachyceny na povrchu. Na nezastřešené ploše, která je neustále vystavená slunečním paprskům a dešti, je tento efekt spíše menší a podmíněný místem instalace a instalací samotnou. Kvalita tak není negativně omezena a nejedná se tedy o důvod k reklamaci. Skvrny od vody lze zpravidla odstranit čistou vodou a běžnými čisticími potřebami. Tento efekt s postupem času slábne, nelze mu však zcela zabránit. Příměsi přírodního vlákna (lýko) megawood je ze 75 % vyroben z dřevěných vláken. Ta jsou speciálně upravovaná, sušená a přidávaná do výrobního procesu v uzavřeném systému. Z podstaty suroviny může dojít k malému přimíchání jiných přírodních vláken jako například lýka (přechodová vrstva mezi kůrou a dřevem). Tyto částice mohou po vystavení povětrnostním podmínkám a následkem nasáknutí vody vystoupit na povrch. Tímto může být postiženo maximálně 0,03 % povrchu. Velikost částic nesmí překročit 0,5 cm 2. Používáním terasy (obrušování) tyto částice v průběhu času do velké míry zmizí. Lze je odstranit také mechanicky. Nedojde tím k poškození výrobku. Podle EPLF (Evropský svaz výrobců laminátových podlah) byly k hodnocení použity částice, které jsou viditelné ve výšce očí stojícího člověka při svislém dopadu světla

22 Výrobní program, terasový systém exkluzivní světová novinka! exkluzivní světová novinka! Palubka pro chůzi naboso PREMIUM masiv Palubka pro chůzi naboso PREMIUM masiv Palubka pro chůzi naboso CLASSIC masiv 21 x 145 mm Délka: 300, 360, 420, 480, 540, 600 cm Barva: čedičově šedá, přírodní hnědá, ořechově hnědá 21 x 242 mm (Jumbo) Délka: 300, 360, 420, 480, 540, 600 cm Barva: čedičově šedá, přírodní hnědá, ořechově hnědá 21 x 145 mm Délka: 300, 360, 420, 480, 540, 600 cm Barva: čedičově šedá, přírodní hnědá, ořechově hnědá Hladké prkno 17 x 72 mm Délka: 360 cm Barva: čedičově šedá, přírodní hnědá, ořechově hnědá Profil pro domovní přípojku Konstrukční trám Upevňovací šroub UK 21 mm Délka: 400 cm Barva: stříbrná / bronzová 40 x 60 mm Délka: 360 cm 7,5 x 92 mm včetně bitu TX 30 a vrtáku SDS 6,5 mm pro konstrukční trámy 40 x 60 mm Upevňovací a okrajové spojky Drážkovaná lišta Upevňovací spojky z ušlechtilé oceli Pryžová podložka včetně šroubů a bitu 21 mm Délka: 25, 100 m pro drážkovanou lištu, včetně šroubů 60 x 100 mm Tloušťky: 3, 10, 20 mm Čisticí emulze megaclean Zdroj megalite Zdroj megalite IP 68 Podlahové svítidlo LED megalite Mini 1 litr 20 wattů 10 wattů, pro montáž pod terasu Barvy světla: teplá bílá / modrá, Ø 34 mm 22

23 Palubka pro chůzi naboso CLASSIC masiv 21 x 242 mm (Jumbo) Délka: 300, 360, 420, 480, 540, 600 cm Barva: čedičově šedá, přírodní hnědá, ořechově hnědá Palubka pro chůzi naboso WAVE 21 x 145 mm Délka: 300, 360, 420, 480 cm Barva: čedičově šedá, ořechově hnědá NOVINKA Konstrukční trám Upevňovací šroub UK Profil pro pracovní spáru 90 x 90 mm Délka: 360 cm 7,5 x 132 mm vč. bitu TX 30 a vrtáku SDS 6,5 mm pro konstrukční trámy 90 x 90 mm 61 x 50 mm Délka: 300 cm Barva: čedičově šedá, přírodní hnědá, ořechově hnědá Vyrovnávací / podkládací deska Rozpěrka Samolepicí páska 150 x 150 mm Tloušťky: 3, 5, 15 mm 40 x 30 x 10 mm, včetně šroubů Délka: 10 m (na cívce) Podlahové svítidlo LED megalite Maxi Rozvaděč megalite Připojovací kabel megalite Barvy světla: teplá bílá / modrá, Ø 60 mm trojnásobný / pětinásobný Délka: 1,5, 5, 10 m 22 23

24 Další informace a příklady realizace naleznete na internetu na UPOZORNĚNÍ Všechny údaje platí pro instalaci podle montážního návodu a použití k určenému účelu při vystavení atmosférickým vlivům v exteriéru. Rozměrové tolerance jsou podmíněné výrobou. Výrobky označené (*) nejsou součástí dodávky. Zřejmé nedostatky a vady je třeba oznámit před montáží. Tento montážní návod může být bez oznámení přizpůsoben technickému pokroku. Aktuální vydání obdržíte vždy u svého specializovaného obchodníka nebo jej naleznete na EDITORIAL Vydavatel: NOVO-TECH GmbH & Co. KG, Siemensstraße 31 D Aschersleben / Spolková republika Německo Grafická úprava: inform.werbeagentur, Hannover Fotografie: Harald Eichler, Daniel Becher, Ludger Einhoff Stav: leden 2012 Změny vyhrazeny. Barvy na fotografiích a obrázcích se mohou následkem tiskařské techniky odlišovat. Druck / tschechisch 24
