1 Aventa Těsnicí rámeček Návod k montážní Je nutno mít při jízde ve vozidle!

2 Aventa Těsnicí rámeček Rejstřík Použité symboly... 2 Obsah dodávky... 2 Montáž... 2 Příprava kabelového připojení... 2 Těsnicí profil a podložky z mechové pryže... 3 Nasazení přístroje... 3 Upevnění přístroje... 4 Nasazení adaptérů pro vyrovnání síly střechy... 4 Upevnění distributoru vzduchu... 4 Nasazení filtrů... 5 Elektrická přípojka 230 V... 5 Funkční zkouška / držák dálkového ovladače... 5 Použité symboly Symbol upozorňuje na možná nebezpečí. Upozornění s doplňujícími informacemi a tipy. Obsah dodávky 1 Těsnicí rámeček 2 Podložky z mechové pryže 4 mm Montáž Při instalaci přístroje s těsnicím rámečkem do vozidel musí být rozměry výřezu 400 x 400 mm. Těsnicí rámeček utěsňuje plochu 460 x 460 mm. Demontujte stávající střešní okno (v případě potřeby zvětšete výřez). Odstraňte zbytky těsnění a ostatní nerovnosti. Dutiny / otvory vyplňte karosářským tmelem. Naneste netvrdnoucí, znovu odstranitelný těsnicí tmel (např. Terostat 2759 v max. vrstvě 1 cm) do obvodové drážky na spodní straně těsnicího rámečku a vsaďte těsnicí rámeček do výřezu (šipka označuje směr jízdy). Montáž a opravy přístroje smí provádět pouze odborník. Před zahájením prací si pečlivě přečtěte návod k montáži a řiďte se v něm uvedenými pokyny! Příprava kabelového připojení Připravte kanál pro přivedení síťového kabelu k připojovacímu bodu, např. v mezistropu (provrtejte příp. otvor pro síťový kabel v těsnicím rámečku). 2

3 Těsnicí profil a podložky z mechové pryže Vyjměte těsnicí profil z přístroje. Obě přiložené podložky z mechové pryže 4 mm nalepte na dvě již nainstalované podložky z mechové pryže. Nasazení přístroje Nasaďte přístroj na těsnicí rámeček a posuňte ho až na doraz dopředu (těsnicí rámeček musí zapadnout do drážky a pevně dosedat). Stáhněte z přístroje ochrannou fólii. Lepicí plochy před nalepením mechové pryže nejprve odmastěte! Přiveďte síťový kabel k připojovacímu bodu (kabel případně prodlužte přiloženými Wago svorkami). Přeneste přístroj ve vodorovné poloze na střechu. Došlo-li k otočení přístroje nebo jeho vychýlení z vodorovné montážní polohy, je před zapnutím nutné počkat 2 hodiny. 3

4 Upevnění přístroje Přišroubujte oba přídržné úhelníky (označené šipkou ve směru jízdy) k přístroji pomocí 4 přiložených šroubů M6 x 70 s pojistkou. Utahovací moment 1,8 Nm Upevnění distributoru vzduchu Připojte kabel distributoru vzduchu do skříně elektroniky. U stropů o síle nad 50 mm je nutné použít šrouby M6 (délka = síla stropu + 30 mm) s pevností v tahu 8.8. Šrouby je nutné zajistit pojistkami nižší pevnosti (např. Loctite). Přišroubujte distributor vzduchu (šipka ve směru jízdy) pomocí 6 šroubů M6 x 12 mm na přídržné úhelníky. 1,8 Nm Pro vyrovnání spáry mezi distributorem vzduchu a střechou je možné použít vyrovnávací pásku nabízenou jako příslušenství. Nasazení adaptérů pro vyrovnání síly střechy Nasuňte do distributoru vzduchu až na doraz zákl. kroužek (1) a podle síly střechy další adaptéry (2 nebo 2 + 3, součást dodávky) pro střechy 25 až 50 mm. U silnějších střech použijte další adaptéry 10 mm (viz příslušenství). Max. síla střechy 110 mm mm = mm = mm =

5 Nasazení filtrů Nasaďte filtry do panelů a ty nacvakněte na distributor vzduchu. Elektrická přípojka 230 V Elektrické připojení 230 V smí provést pouze odborník (v Německu např. podle VDE 0100, část 721 nebo IEC ). Zde vytištěné pokyny nejsou žádnou pobídkou pro laiky ke zhotovení elektrické přípojky, nýbrž slouží Vámi pověřenému odborníkovi jako dodatečná informace! Připojte síťový kabel přivedený k připojovacímu bodu. Všechny kabely musí být zafixované příchytkami! Pro provádění údržbových a opravných prací musí být vozidlo vybaveno odpojovacím zařízením pro všepólové odpojení od elektrické sítě s min. vzdáleností kontaktů 3,5 mm. Funkční zkouška / držák dálkového ovladače Držák dálkového ovladače upevněte na požadovaném místě. Nakonec je nutné provést podle návodu k použití zkoušku všech funkcí přístroje. Osoba provádějící montáž přístroje musí po jejím dokončení zkontrolovat, že jsou odtoky kondenzátu volně průchodné. Návod k montáži předejte držiteli vozidla. Technické změny vyhrazeny! 5

6 Notizen, Notes, Nota

7 Notizen, Notes, Nota

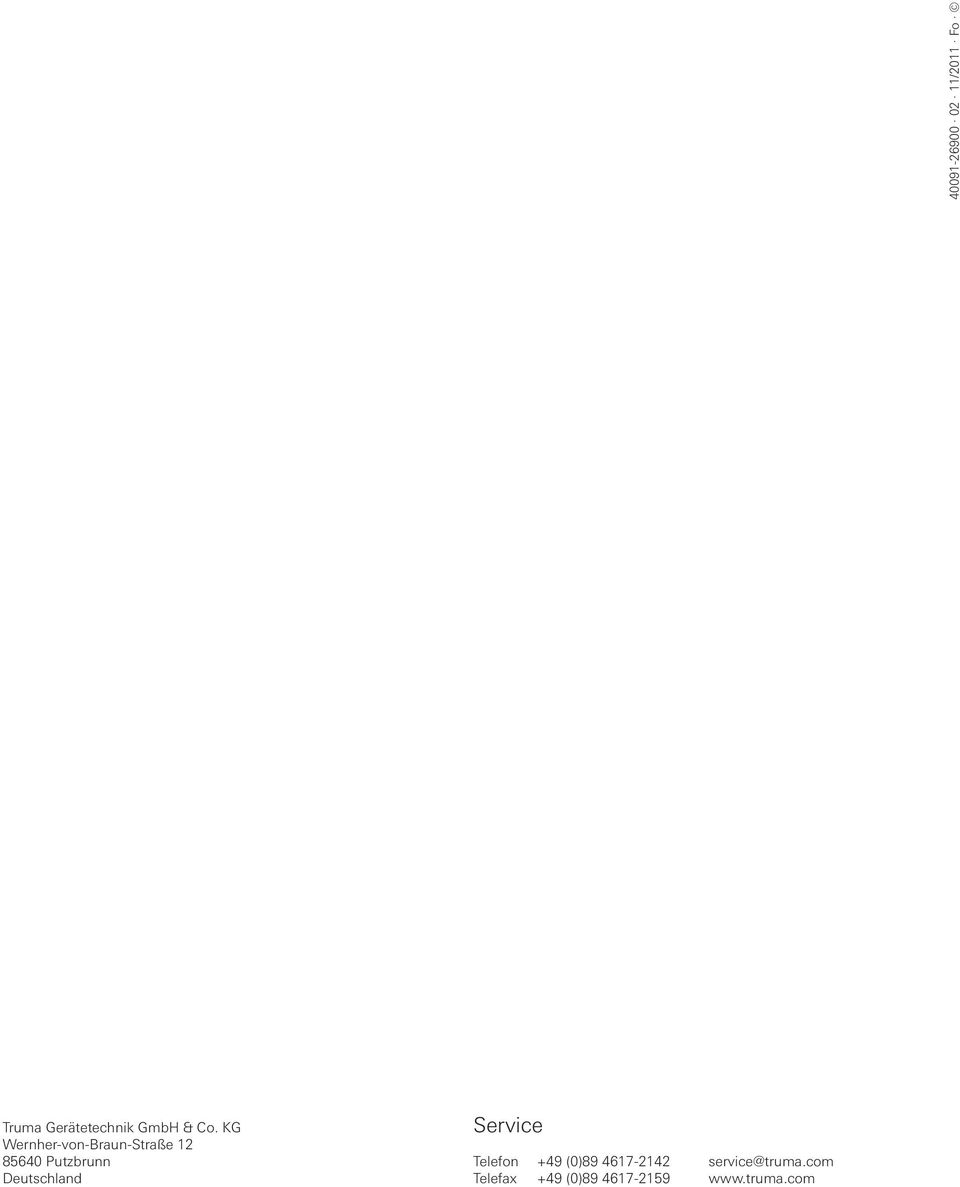

8 /2011 Fo Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Deutschland Service Telefon +49 (0) Telefax +49 (0)
