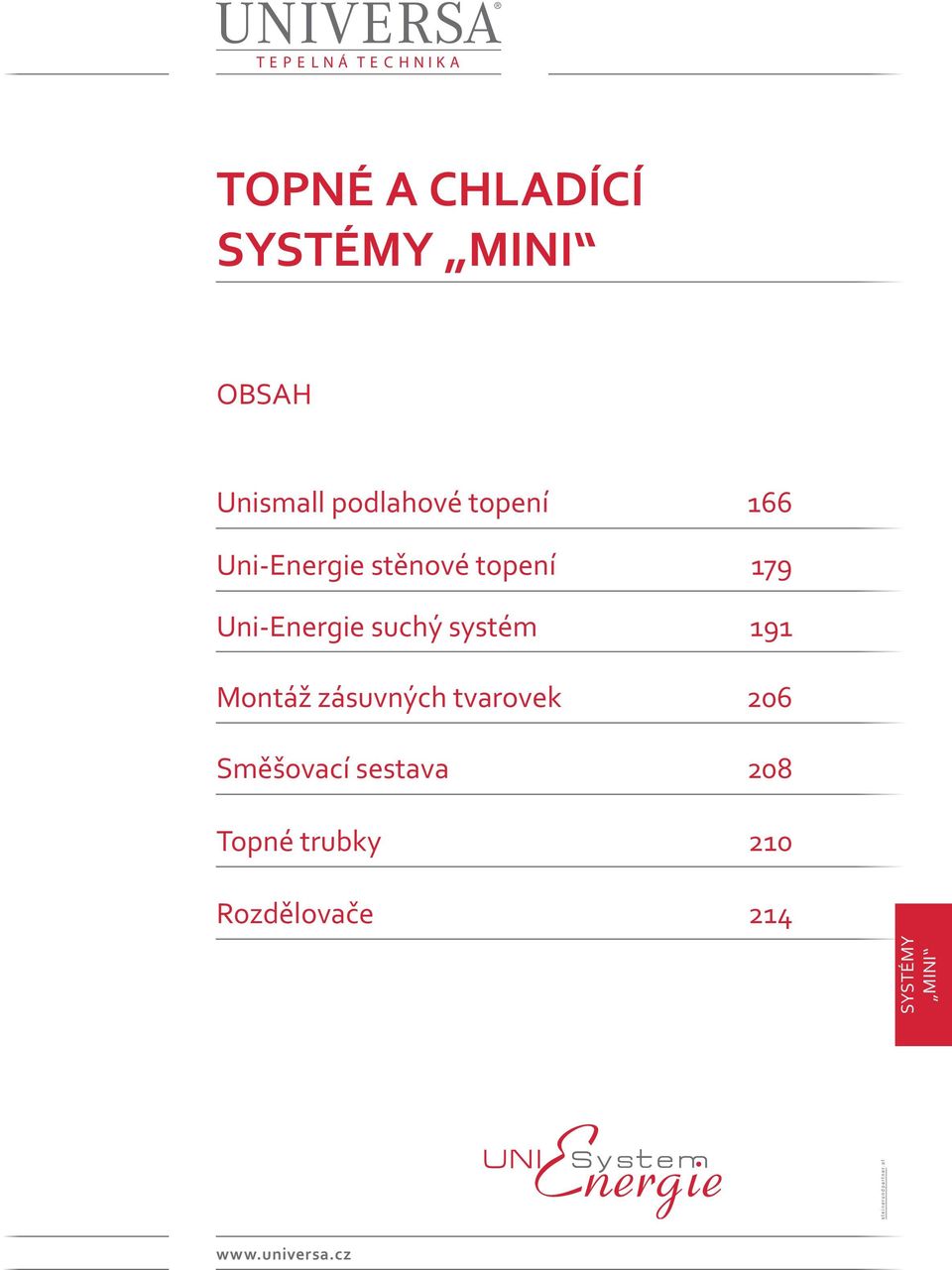

1 TOPNÉ A CHLADÍCÍ OBSAH Unismall podlahové topení 166 Uni-Energie stěnové topení 179 Uni-Energie suchý systém 191 Montáž zásuvných tvarovek 206 Směšovací sestava 208 Topné trubky 210 Rozdělovače 214

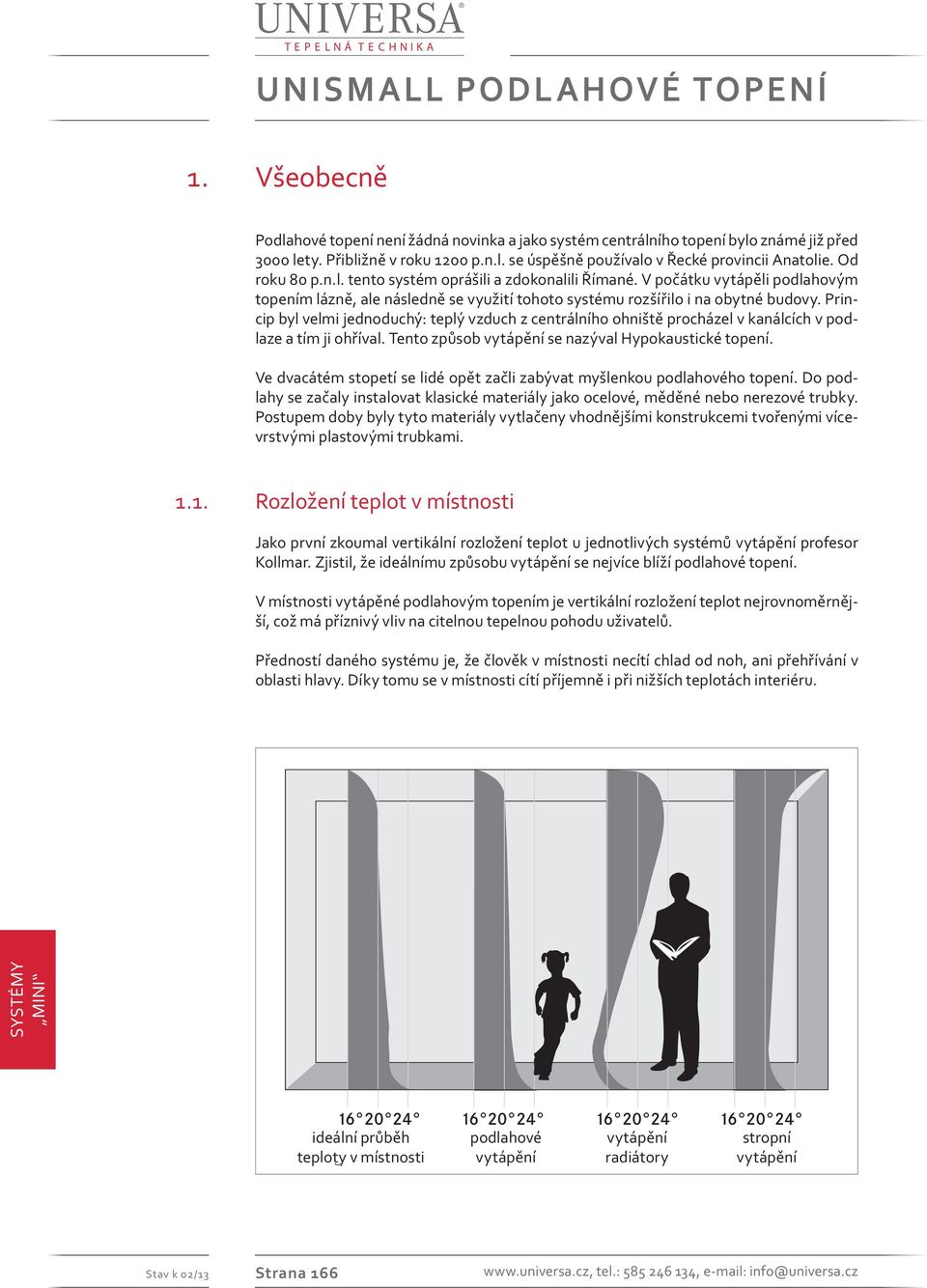

2 unismall PODLAHOVÉ topení 1. Všeobecně Podlahové topení není žádná novinka a jako systém centrálního topení bylo známé již před 3000 lety. Přibližně v roku 1200 p.n.l. se úspěšně používalo v Řecké provincii Anatolie. Od roku 80 p.n.l. tento systém oprášili a zdokonalili Římané. V počátku vytápěli podlahovým topením lázně, ale následně se využití tohoto systému rozšířilo i na obytné budovy. Princip byl velmi jednoduchý: teplý vzduch z centrálního ohniště procházel v kanálcích v podlaze a tím ji ohříval. Tento způsob vytápění se nazýval Hypokaustické topení. Ve dvacátém stopetí se lidé opět začli zabývat myšlenkou podlahového topení. Do podlahy se začaly instalovat klasické materiály jako ocelové, měděné nebo nerezové trubky. Postupem doby byly tyto materiály vytlačeny vhodnějšími konstrukcemi tvořenými vícevrstvými plastovými trubkami Rozložení teplot v místnosti Jako první zkoumal vertikální rozložení teplot u jednotlivých systémů vytápění profesor Kollmar. Zjistil, že ideálnímu způsobu vytápění se nejvíce blíží podlahové topení. V místnosti vytápěné podlahovým topením je vertikální rozložení teplot nejrovnoměrnější, což má příznivý vliv na citelnou tepelnou pohodu uživatelů. Předností daného systému je, že člověk v místnosti necítí chlad od noh, ani přehřívání v oblasti hlavy. Díky tomu se v místnosti cítí příjemně i při nižších teplotách interiéru ideální Ideales průběh Temperaturgefühl Fußbodenheizung podlahové Radiatorenheizung vytápění Deckenheizung stropní v místnosti im Raum teploty vytápění radiátory vytápění Stav k 02/13 Strana tel.: , info@universa.cz

3 unismall PODLAHOVÉ topení 1.2. Použití Systém podlahového topení je vhodný jak pro rekonstrukce starých budov, tak i pro vytápění novostaveb. Přitom je podstatná malá konstrukční výška, která se pohybuje u systému Unismall mezi 17 až 33 mm. Stavebnicový systém topení zabezpečuje vysokou míru flexibility Výhody výhodné pořizovací náklady nízké provozní a údržbové náklady optimální regulovatelnost svobodná volba podlahové krytiny pohodlí, díky velkým teplým plochám nepatrné pohyby vzduchu v místnosti žádné víření jemného prachu a bakterií nepatrná konstrukční výška od 17 do 33 mm rychlý reakční čas rychlé zpracování díky stavebnicové konstrukci rovnoměrné rozložení teplot lepší rozdělení teploty v místnosti v porovnaní s konvekčními systémy možnost kombinování podlahového topení se stěnovým a stropním vhodné pro topení a chlazení nižší teplota v místnosti při zachování tepelné pohody nízká teplota otopné vody umožňuje využití energie z obnovitelných zdrojů 1.4. Regulovatelnost Jednotlivé zóny podlahového topení se připojují na centrální rozdělovač, což umožňuje nasazení regulace jednotlivých místností. Podlahové topení je provozováno se stejnou teplotou otopné vody jako stěnové, nebo stropní topení, což umožňuje jejich libovolnou kombinaci s jedním rozdělovačem. V letním období je možné systém provozovat se studenou vodou a efektivně chladit příslušné místnosti. Stav k 02/13 Strana tel.: , info@universa.cz

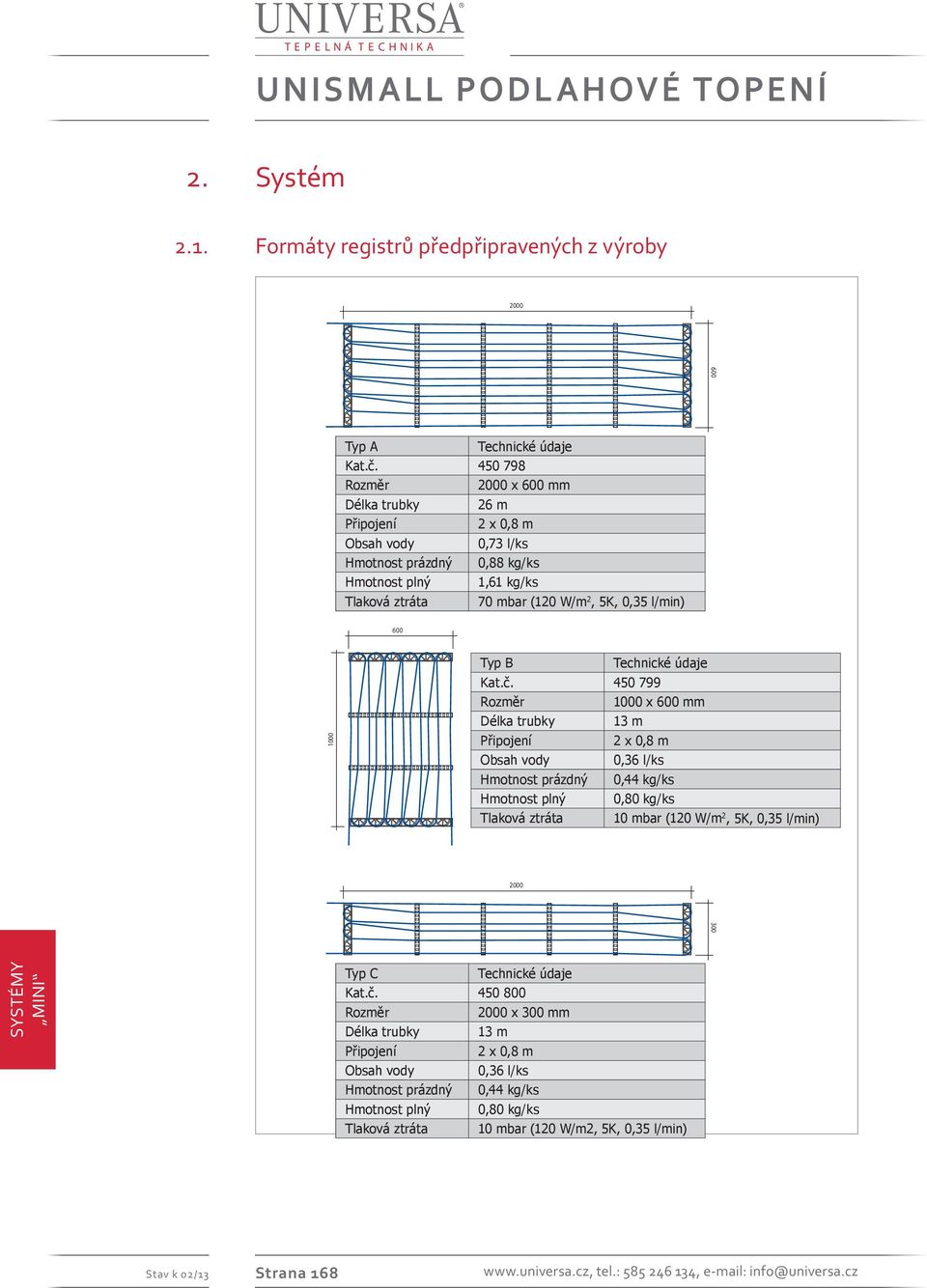

4 unismall PODLAHOVÉ topení 2. Systém 2.1. Formáty registrů předpřipravených z výroby Typ A Type A Technické Technické Technische údaje údaje Daten Kat.č. Art.Nr.: Rozměr Format: x 600 x mm 600 mm Délka Rohrinhalt trubky 8 mm: 1 obvod Kreise 26 á má bmlfm Anbindeleitung: 2 x 80 cm Připojení 2 x 0,8 m Wasserinhalt: 0,73 l/register, 0,65 l/m 2 Obsah Gewicht vody (leer): 0,880,73 kg/register, l/ks 0,73 kg/m 2 Hmotnost Gewicht (voll): prázdný 1,610,88 kg/register, kg/ks 1,35 kg/m 2 Hmotnost Druckverlust: plný ca. 70 1,61 mbar kg/ks (120 W/m 2, 5K, 0,35 l/min) Tlaková ztráta 70 mbar (120 W/m 2, 5K, 0,35 l/min) Typ B Technické údaje Type B Technische Daten Kat.č Art.Nr.: Rozměr Format: x 600 x 600 mm mm Délka Rohrinhalt trubky8 mm: 1 Kreise 13 má 13 lfm Připojení Anbindeleitung: 2 x 80 2 x cm 0,8 m Obsah Wasserinhalt: vody 0,36 0,36 l/register, l/ks 0,65 l/m 2 Gewicht (leer): 0,54 kg/register, 0,90 kg/m 2 Hmotnost Gewicht (voll): prázdný 0,90 0,44 kg/register, kg/ks 1,52 kg/m 2 Hmotnost Druckverlust: plný ca. 10 0,80 mbar kg/ks (120 W/m 2, 5K, 0,35 l/min) Tlaková ztráta 10 mbar (120 W/m 2, 5K, 0,35 l/min) Typ C Technické údaje Type C Technische Daten Kat.č. Art.Nr.: Rozměr Format: x 300 x mm 300 mm Délka Rohrinhalt trubky 8 mm: 1 Kreise 13 má 13 lfm Anbindeleitung: 2 x 80 cm Připojení 2 x 0,8 m Wasserinhalt: 0,36 l/register, 0,65 l/m 2 Obsah Gewicht vody (leer): 0,440,36 kg/register, l/ks 0,73 kg/m 2 Hmotnost Gewicht (voll): prázdný 0,800,44 kg/register, kg/ks 1,35 kg/m 2 Hmotnost Druckverlust: plný ca. 10 0,80 mbar kg/ks (120 W/m 2, 5K, 0,35 l/min) Tlaková ztráta 10 mbar (120 W/m2, 5K, 0,35 l/min) Stav k 02/13 Strana tel.: , info@universa.cz

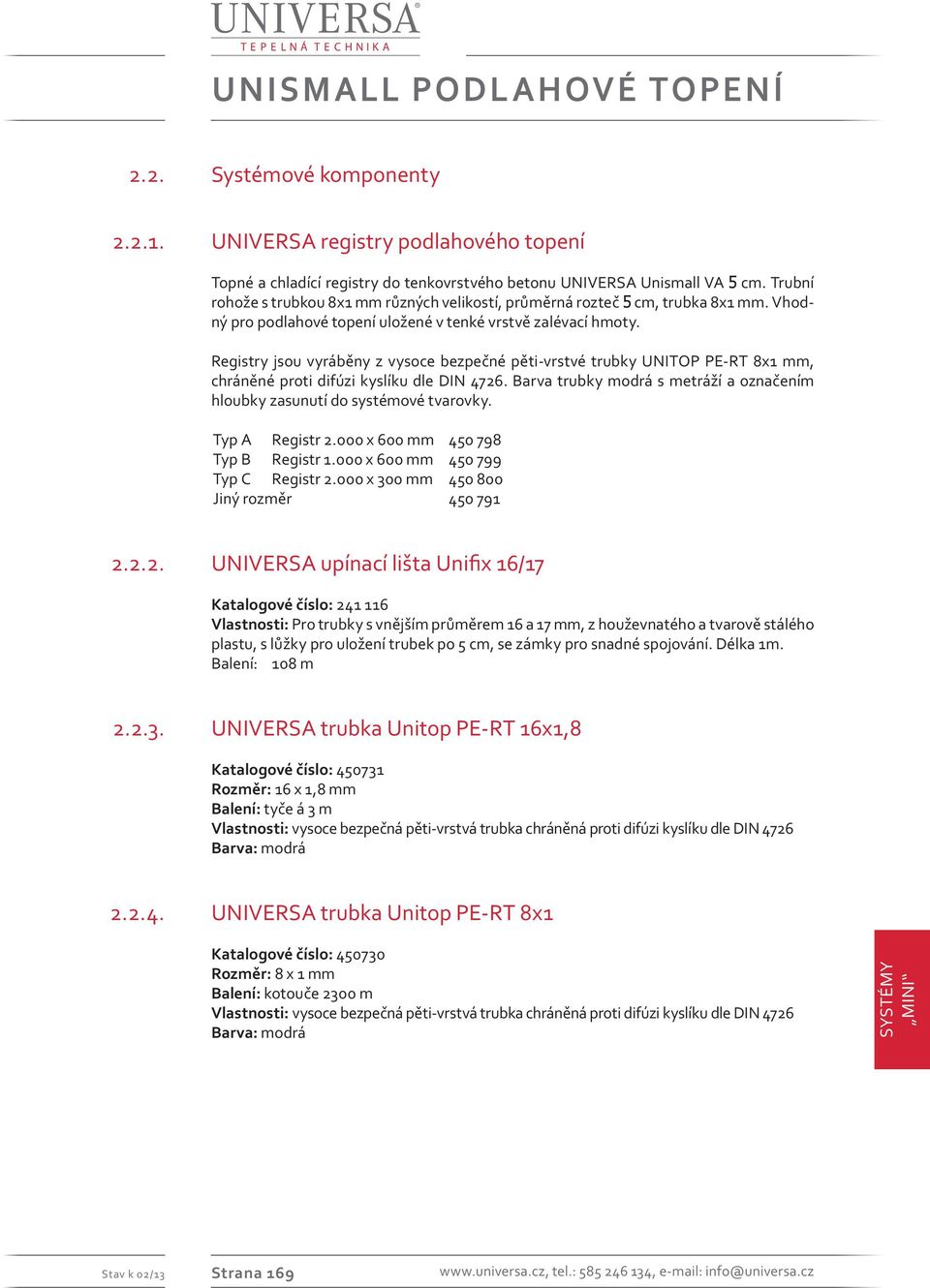

5 unismall PODLAHOVÉ topení 2.2. Systémové komponenty UNIVERSA registry podlahového topení Topné a chladící registry do tenkovrstvého betonu UNIVERSA Unismall VA 5 cm. Trubní rohože s trubkou 8x1 mm různých velikostí, průměrná rozteč 5 cm, trubka 8x1 mm. Vhodný pro podlahové topení uložené v tenké vrstvě zalévací hmoty. Registry jsou vyráběny z vysoce bezpečné pěti-vrstvé trubky UNITOP PE-RT 8x1 mm, chráněné proti difúzi kyslíku dle DIN Barva trubky modrá s metráží a označením hloubky zasunutí do systémové tvarovky. Typ A Registr x 600 mm Typ B Registr x 600 mm Typ C Registr x 300 mm Jiný rozměr UNIVERSA upínací lišta Unifix 16/17 Katalogové číslo: Vlastnosti: Pro trubky s vnějším průměrem 16 a 17 mm, z houževnatého a tvarově stálého plastu, s lůžky pro uložení trubek po 5 cm, se zámky pro snadné spojování. Délka 1m. Balení: 108 m UNIVERSA trubka Unitop PE-RT 16x1,8 Katalogové číslo: Rozměr: 16 x 1,8 mm Balení: tyče á 3 m Vlastnosti: vysoce bezpečná pěti-vrstvá trubka chráněná proti difúzi kyslíku dle DIN 4726 Barva: modrá UNIVERSA trubka Unitop PE-RT 8x1 Katalogové číslo: Rozměr: 8 x 1 mm Balení: kotouče 2300 m Vlastnosti: vysoce bezpečná pěti-vrstvá trubka chráněná proti difúzi kyslíku dle DIN 4726 Barva: modrá Stav k 02/13 Strana tel.: , info@universa.cz

6 unismall PODLAHOVÉ topení UNIVERSA vodící lišta střední FE-KD 600 M pro vedení trubek Unitop 8x1 mm Katalogové číslo: Délka: 612 mm Balení: 20 ks UNIVERSA vodící lišta koncová FE-KD 300 pro vedení trubek Unitop 8x1 mm v krajních obloucích, zámky pro snadné spojování Katalogové číslo: Délka: 612 mm Balení: 20 ks UNIVERSA Unitop T-kus resp Rozměr: mm mm Vlastnosti: Pro rychlé a bezpečné připojení registru do páteřního rozvodu pomocí zásuvných rozebiratelných spojů. Včetně výztužných pouzder a pojistek UNIVERSA Unitop T-kus koncový Katalogové číslo: Rozměr: mm Vlastnosti: Pro rychlé a bezpečné připojení registru do páteřního rozvodu pomocí zásuvných rozebiratelných spojů. Včetně výztužných pouzder a pojistek. Používá se jako koncový kus páteřního rozvodu UNIVERSA Unitop spojka přímá 16 Katalogové číslo: Rozměr: 16 mm Vlastnosti: Pro rychlé a bezpečné spojení trubek páteřního rozvodu pomocí zásuvných rozebiratelných spojů. Včetně výztužných pouzder a pojistek UNIVERSA Unitop Koleno 16 Katalogové číslo: Rozměr: 16 mm Vlastnosti: Pro rychlé a bezpečné spojení trubek páteřního rozvodu pomocí zásuvných rozebiratelných spojů. Včetně výztužných pouzder a pojistek. Stav k 02/13 Strana tel.: , info@universa.cz

7 unismall PODLAHOVÉ topení UNIVERSA Unitop zátka 16 Katalogové číslo: Rozměr: 16 mm Vlastnosti: na uzavření zásuvného spoje Unitop 16 mm UNIVERSA Unitop vyztužovací pouzdro 8 a 16 Katalogové číslo: pro trubku 8x1 mm , pro rozměr 16x1,8 mm Vlastnosti: Vyztužovací pouzdro Unitop pro zásuvné spoje na zabezpečení spolehlivého spoje UNIVERSA Unitop přechod 16-1/2 vnější závit Katalogové číslo: Rozměr: 16 mm 1/2 vnější závit Vlastnosti: Zásuvná přímá přechodka pro trubku UNTIOP 16 mm na 1/2 vnější závit UNIVERSA Unitop připojovací šroubení 16x1,8 Katalogové číslo: Rozměr: 16 x 1,8 mm Vlastnosti: Svěrné šroubení pro připojení trubky Unitop 16x1,8 mm k rozdělovači, případně ventilu s eurokonusem 3/4. Poniklovaný UNIVERSA kulový ventil Katalogové číslo: Rozměr: 6/4 1 Vlastnosti: Mosazný, rozměr 1 x6/4, pro rozdělovače Unimulti, 2010 a 2010/16. S převlečnou maticí a těsněním, stavební délka 46 mm. Balení: 2 ks Stav k 02/13 Strana tel.: , info@universa.cz

8 unismall PODLAHOVÉ topení UNIVERSA rozdělovač Unimulti Unimulti Varianta I 2 okruhy Unimulti Varianta I 3 okruhy Unimulti Varianta I 4 okruhy Unimulti Varianta I 5 okruhů Unimulti Varianta I 6 okruhů Unimulti Varianta I 7 okruhů Unimulti Varianta I 8 okruhů Unimulti Varianta I 9 okruhů Unimulti Varianta I 10 okruhů Unimulti Varianta I 11 okruhů Unimulti Varianta I 12 okruhů Vlastnosti: Pro podlahové a stěnové topení, s odděleným tělesem rozdělovače a sběrače, vyroben z tepelně izolačního plastu. Modulová konstrukce umožňuje dodatečné rozšíření rozdělovače pro větší počet okruhů, těleso rozdělovače je opatřeno uzavíracími ventily, které je možno bez vypuštění systému dovybavit termopohony ovládanými termostaty, těleso na zpátečce je opatřeno regulačními průtokoměry. Průtokové množství lze nastavit pro každý topný okruh zvlášť, přičemž aktuální průtok v l/min je permanentně zobrazován. Sestava obsahuje odvzdušňovací, napouštěcí a vypouštěcí ventily, popisovací štítky, zvukově izolované upevňovací konzole, připojovací vnější závit 6/4 pro obvyklá šroubení čerpadel (nejsou předmětem dodávky). Připojovací kulové uzávěry a šroubení odpovídající příslušnému rozměru trubek lze objednat jako příslušenství UNIVERSA skříňky pro rozdělovače Typ 2 (stavební délka 400 mm, do 2 okruhů) Typ 4 (stavební délka 500 mm, do 4 okruhů) Typ 8 (stavební délka 700 mm, do 8 okruhů) Typ 11 (stavební délka 900 mm, do 11 okruhů) Typ 12 (stavební délka 1200 mm, do 15 okruhů) Použití: pro rychlou montáž rozdělovače UNIVERSA Unimulti, na zabudování do stěny nebo montáž na stěnu. Vlastnosti: Skříňka pro zabudování do stěny z ocelového plechu tl. 1,0 mm, povrchová úprava práškovou barvou, barva bílá RAL Hloubka nastavitelná od 100 do 180 mm, odnímatelná čelní dvířka včetně rámu. Výsuvná podlahová lakovaná lišta pro snadnou montáž trubek, možnost výškového nastavení skříňky pomocí stavěcích nožek. Po obou stranách připravené vylamovací otvory pro přívodní a vratné potrubí. Skříňka je uzpůsobena pro rychlou a snadnou montáž rozdělovače UNIVERSA UNIVERSA termopohon Katalogové číslo: Vlastnosti: Pro regulaci jednotlivých místností, vhodný pro osazení na ROZDĚLOVAČE UNI- VERSA, montáž lze provést bez vypouštění soustavy. Stavební výška 70 mm, s přívodním kabelem délky 0,6 m. Bez proudu uzavřený, ovládání prostřednictvím PROSTOROVÉHO TER- MOSTATU UNIVERSA 230 V, 2,5 W, příkon max. 26 ma. Na vyžádání lze dodat také typ 24 V (kat. číslo ). Stav k 02/13 Strana tel.: , info@universa.cz

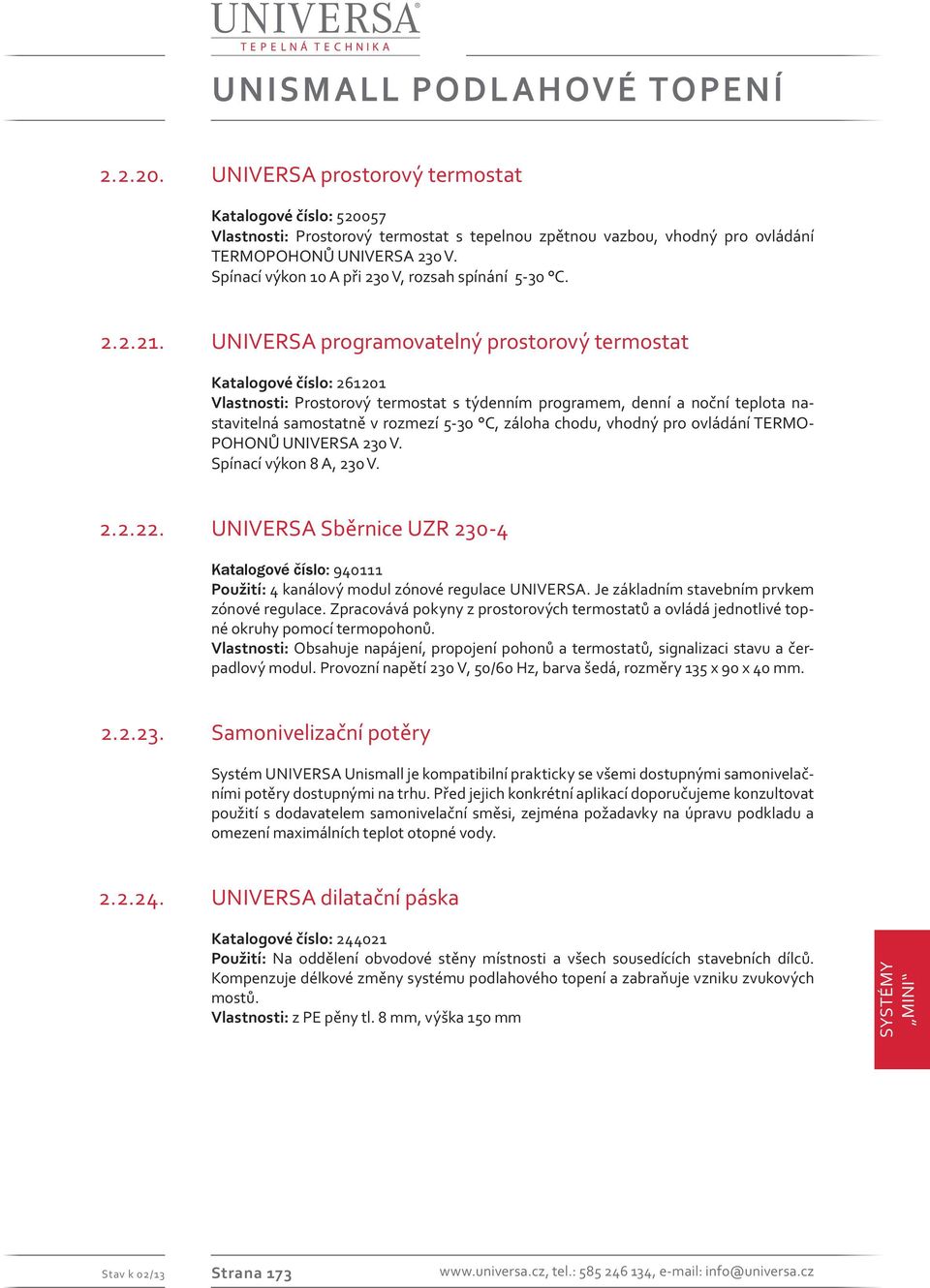

9 unismall PODLAHOVÉ topení UNIVERSA prostorový termostat Katalogové číslo: Vlastnosti: Prostorový termostat s tepelnou zpětnou vazbou, vhodný pro ovládání TERMOPOHONŮ UNIVERSA 230 V. Spínací výkon 10 A při 230 V, rozsah spínání 5-30 C UNIVERSA programovatelný prostorový termostat Katalogové číslo: Vlastnosti: Prostorový termostat s týdenním programem, denní a noční teplota nastavitelná samostatně v rozmezí 5-30 C, záloha chodu, vhodný pro ovládání TERMO- POHONŮ UNIVERSA 230 V. Spínací výkon 8 A, 230 V UNIVERSA Sběrnice UZR Katalogové číslo: Použití: 4 kanálový modul zónové regulace UNIVERSA. Je základním stavebním prvkem zónové regulace. Zpracovává pokyny z prostorových termostatů a ovládá jednotlivé topné okruhy pomocí termopohonů. Vlastnosti: Obsahuje napájení, propojení pohonů a termostatů, signalizaci stavu a čerpadlový modul. Provozní napětí 230 V, 50/60 Hz, barva šedá, rozměry 135 x 90 x 40 mm Samonivelizační potěry Systém UNIVERSA Unismall je kompatibilní prakticky se všemi dostupnými samonivelačními potěry dostupnými na trhu. Před jejich konkrétní aplikací doporučujeme konzultovat použití s dodavatelem samonivelační směsi, zejména požadavky na úpravu podkladu a omezení maximálních teplot otopné vody UNIVERSA dilatační páska Katalogové číslo: Použití: Na oddělení obvodové stěny místnosti a všech sousedících stavebních dílců. Kompenzuje délkové změny systému podlahového topení a zabraňuje vzniku zvukových mostů. Vlastnosti: z PE pěny tl. 8 mm, výška 150 mm Stav k 02/13 Strana tel.: , info@universa.cz

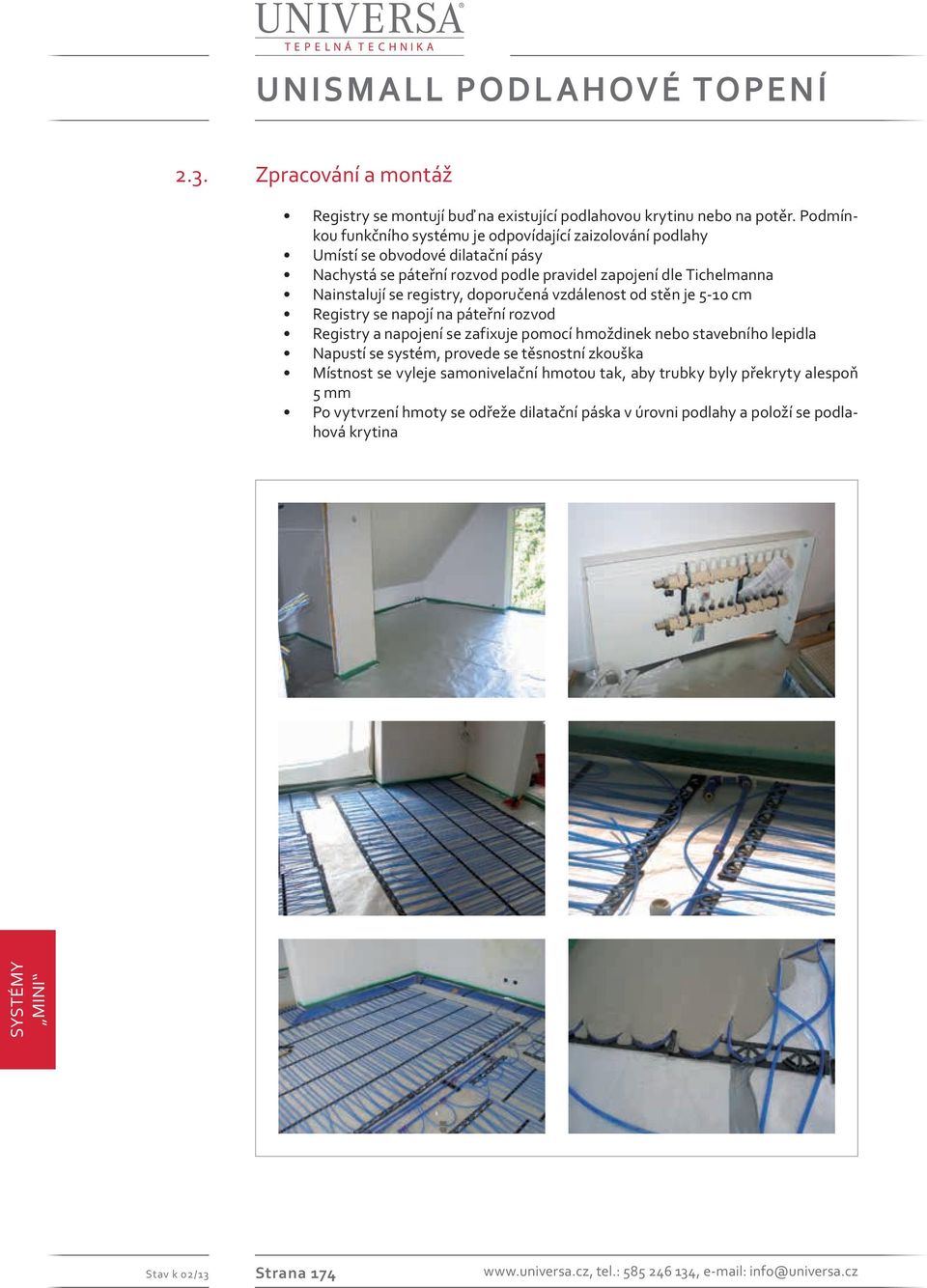

10 unismall PODLAHOVÉ topení 2.3. Zpracování a montáž Registry se montují buď na existující podlahovou krytinu nebo na potěr. Podmínkou funkčního systému je odpovídající zaizolování podlahy Umístí se obvodové dilatační pásy Nachystá se páteřní rozvod podle pravidel zapojení dle Tichelmanna Nainstalují se registry, doporučená vzdálenost od stěn je 5-10 cm Registry se napojí na páteřní rozvod Registry a napojení se zafixuje pomocí hmoždinek nebo stavebního lepidla Napustí se systém, provede se těsnostní zkouška Místnost se vyleje samonivelační hmotou tak, aby trubky byly překryty alespoň 5 mm Po vytvrzení hmoty se odřeže dilatační páska v úrovni podlahy a položí se podlahová krytina Stav k 02/13 Strana tel.: , info@universa.cz

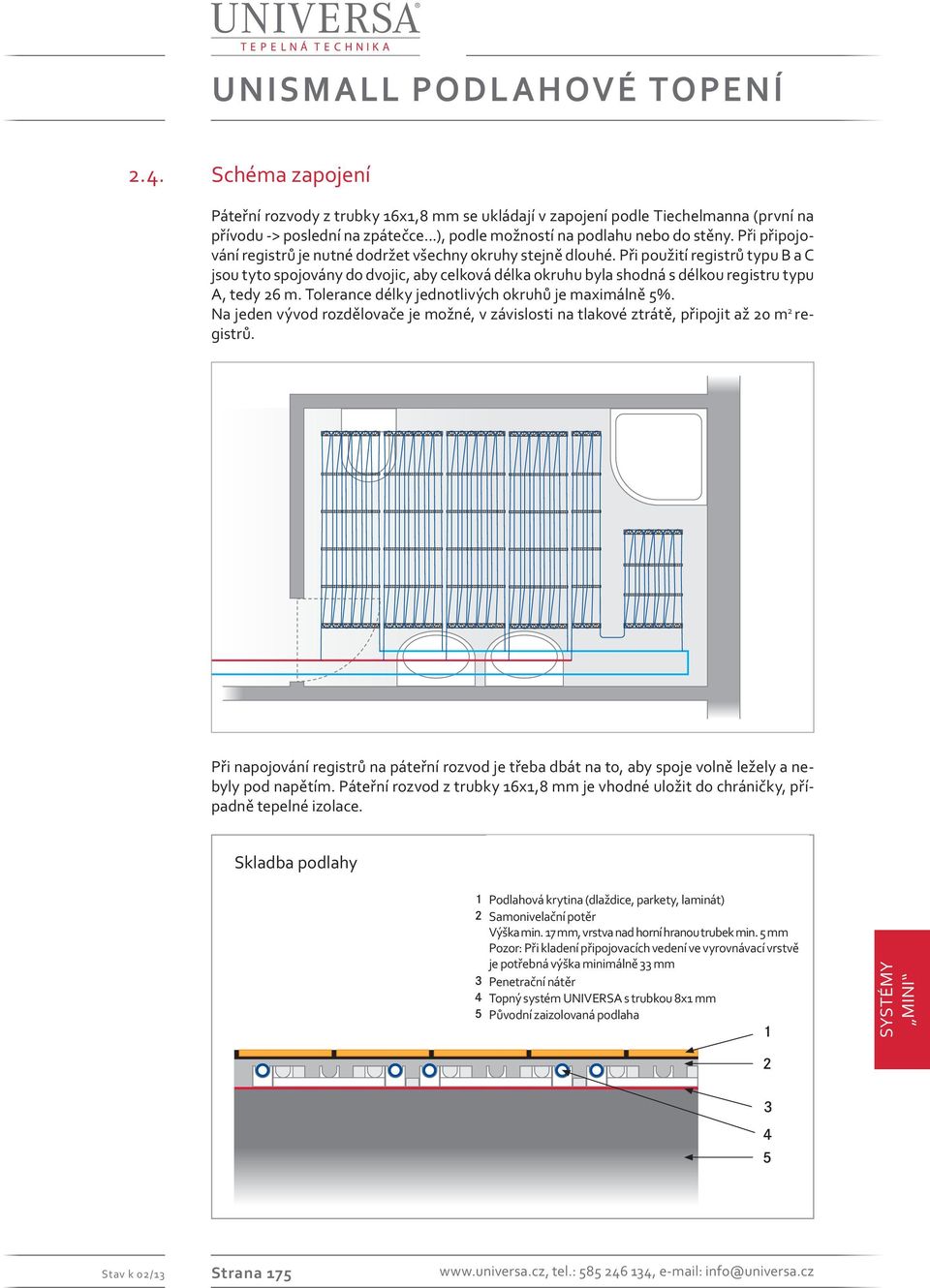

11 unismall PODLAHOVÉ topení 2.4. Schéma zapojení Páteřní rozvody z trubky 16x1,8 mm se ukládají v zapojení podle Tiechelmanna (první na přívodu -> poslední na zpátečce...), podle možností na podlahu nebo do stěny. Při připojování registrů je nutné dodržet všechny okruhy stejně dlouhé. Při použití registrů typu B a C jsou tyto spojovány do dvojic, aby celková délka okruhu byla shodná s délkou registru typu A, tedy 26 m. Tolerance délky jednotlivých okruhů je maximálně 5%. Na jeden vývod rozdělovače je možné, v závislosti na tlakové ztrátě, připojit až 20 m 2 registrů. Při napojování registrů na páteřní rozvod je třeba dbát na to, aby spoje volně ležely a nebyly pod napětím. Páteřní rozvod z trubky 16x1,8 mm je vhodné uložit do chráničky, případně tepelné izolace. Systematischer Skladba podlahy Fußbodenaufbau 1 Bodenbelag Podlahová krytina (Fliesen, (dlaždice, Parkett, parkety, Laminat laminát)...) 2 Ausgleichsschicht Samonivelační potěr (z.b. Periplan extra, Fa. PCI) Höhe Výška min. 17 mm, vrstva Rohrscheitelüberdeckung nad horní hranou trubek min. min. 5 mm 5 mm Achtung: Pozor: Při kladení Bei Verlegung připojovacích der Anschlussleitungen vedení ve vyrovnávací in der vrstvě Ausgleichsschicht je potřebná výška minimálně ist eine Höhe 33 mm von min. 33 mm erforderlich. 3 Grundierung Penetrační nátěr 4 UNIVERSA Topný systém Dünnbettheizung UNIVERSA s trubkou 8x1 mm 5 bestehender Původní zaizolovaná Estrich / podlaha Fußboden Stav k 02/13 Strana tel.: , info@universa.cz

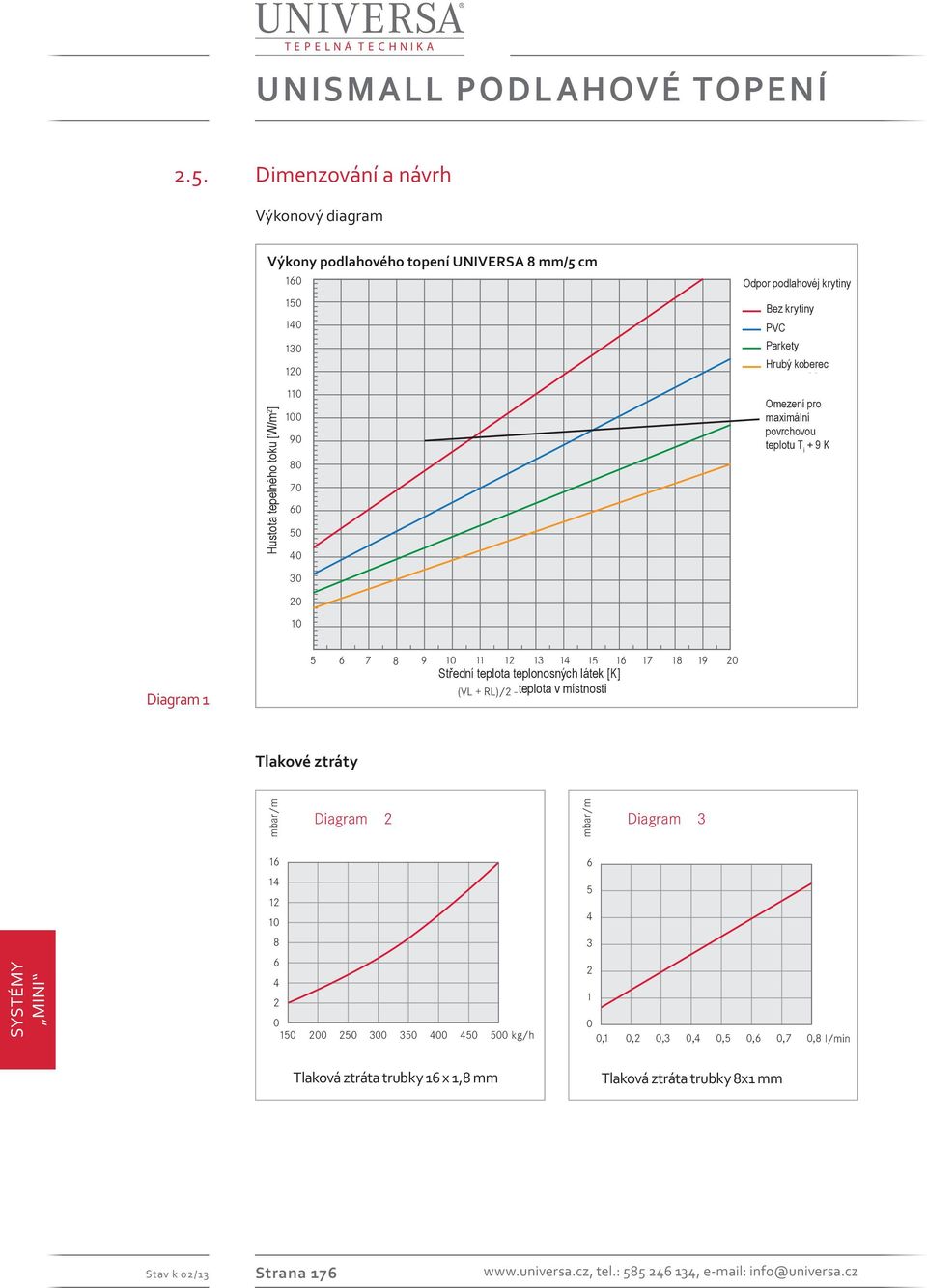

12 unismall PODLAHOVÉ topení 2.5. Dimenzování a návrh Výkonový diagram Leistungen Výkony podlahového UNIVERSA topení FBH UNIVERSA 8 mm VA 58 cm mm/5 cm Hustota Wärmestromdichte tepelného toku [W/m 2 ] 2 ] Odpor podlahovéj krytiny Widerstand Bodenbelag Bez kein krytiny Belag PVC Parkety Parkett Hrubý dicker koberec Teppich Omezení pro maximální povrchovou teplotu T i + 9 K Diagram Střední Heizmittelübertemperatur teplota teplonosných [K] látek [K] (VL + RL)/2 - teplota Raumtemperatur v místnosti Tlakové ztráty mbar/m Diagramm 2 mbar/m Diagramm kg/h ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 l/min Druckverlust Tlaková ztráta 16 trubky x 1,816 mm x 1,8 Rohr mm Druckverlust Tlaková ztráta 8 trubky mm Rohr 8x1 mm Stav k 02/13 Strana tel.: , info@universa.cz

13 unismall PODLAHOVÉ topení Druckverlust Tlaková ztráta der registrů Register 250 Register Registr 1.2m 1,2 2 m[cca 2 [ca bm] lfm] 200 Tlaková Druckverlust ztráta [mbar] Diagram 4 0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 hmotnostní Wassermenge průtok [l/min] [l/min] 3. Uvedení do provozu 3.1. Propláchnutí a napuštení Po odborné montáži je potřeba systém podlahového topení UNIVERSA napustit vodou tak, aby bylo zabezpečeno zavodnění všech částí systému bez nežádoucích vzduchových kapes. Použitá vody musí být čirá, bez zabarvení a zápachu a bez mechanických nečistot. Každý topný okruh se napouští samostatně podle následujícího předpisu: Všechny uzavírací ventily a regulační průtokoměry na rozdělovači se uzavřou Kulové ventily před rozdělovačem se uzavřou Napouštěcí ventil rozdělovače se napojí na tlakovou vodu Na vypouštěcí ventil sběrače se připojí krátká hadice, pod kterou se umístí nádoba Otevře se ventil a průtokoměr jednoho okruhu a počká se, až ze systému vytéká proud vody bez vzduchových bublin Uzavře se ventil i průtokoměr okruhu a stejným způsobem se napustí další Po napuštění celého rozdělovače se všechny ventily a průtokoměry opět otevřou 3.2. Těsnostní zkouška Před zalitím podlahového topení musí být provedena těsnostní zkouška prováděná podle následujícího postupu: 1. Každý okruh musí být dokonale propláchnut (dokud nebude vratné potrubí bez viditelných vzduchových bublin. 2. Natlakuje se 6 bary. Tento tlak je nutné udržet po dobu 10-ti minut. 3. Uvolní se tlak v sytému. 4. Natlakuje se tlakem 2 bary. Tento tlak je nutné udržet také po dobu 10-ti minut. 5. Během této procedury se nesmí vyskytnou žádné netěsnosti na rozvodech topných a chladících registrů. 6. Natlakuje se 4 bary. Tento tlak nesmí během 30-ti minut klesnout o více než 0,6 baru (0,1 bar každých 5 minut). Tento tlak po 30-ti minutách nesmí poté po dobu dvou hodin klesnout více než o 0,2 baru. 7. Během celé tlakové zkoušky se nesmí objevit žádné netěsnosti. 8. O provedené zkoušce proveďte zápis do protokolu. Stav k 02/13 Strana tel.: , info@universa.cz

14 unismall PODLAHOVÉ topení Pokud existuje nebezpečí zamrznutí vody v systému, je možné tuto zkoušku provést tlakovým vzduchem. V tomto případě je nutné dbát zvýšené opatrnosti a chránit se před možným rizikem rychlého úniku tlakového vzduchu. Oběhová čerpadla, armatury a regulační prvky je vhodné při těsnostní zkoušce chránit uzavřením kulových ventilů před rozdělovačem Topná zkouška Provádí se podle požadavků ČSN EN Musí být otevřeny všechny uzavírací a regulační ventily rozdělovače a je potřeba zajistit nepřekročení požadované teploty otopné vody. Počáteční zátop se zahajuje při teplotě přívodní vody mezi 20 až 25 C, která musí být udržována nejméně 3 dny. Následně se nastaví nejvyšší návrhová teplota a udržuje se nejméně další 4 dny Zaregulování Hmotnostní průtok otopné vody společně s délkou trubek určují tlakovou ztrátu jednotlivých topných okruhů. Pro správnou funkci systému je důležité nastavit regulační prvky jednotlivých okruhů na požadované hodnoty. Zaregulování se provádí regulačními průtokoměry na rozdělovači při plně otevřených uzavíracích ventilech. Každému topnému okruhu odpovídá příslušný hmotnostní průtok, který je daný v projektu. Pokud není tento k dispozici musí se spočítat dodatečně na základě známých skutečností (vytápěná plocha, požadovaný výkonu a teplota otopné vody). Nastavení se provádí otáčením průtokoměru při sejmutém aretačním krytu. Pro každý topný okruh se mění tak dlouho, dokud odečtená hodnota průtoku v l/min nesouhlasí s vypočtenou hodnotou. Protože se průtokové hodnoty jednotlivých vytápěcích okruhů při seřizování na v zájem ovlivňují, může se stát, že bude třeba hodnoty při druhém doladění mírně poopravit. Po ukončení regulace upevněte aretační kryt. Vřeteno Skleněná baňka SW 24 L/min L/min Aretační krytka Stav k 02/13 Strana tel.: , info@universa.cz

15 uni-energie STĚNOVÉ topení 1. Všeobecně Systém stěnového topení UNIVERSA UNI-Energie 8 mm umožňuje instalovat stěnové topení v minimální tloušťce omítky. Obrázek Rozložení teplot v místnosti Velkoplošné, příjemné povrchové teploty vytváří díky sálavé složce tepla příjemnou atmosféru. To umožňuje snížit teplotu prostoru při zachování optimální tepelné pohody. Obrázek 2 Povrchová Wandtemperatur teplota stěny 17 C 17 C Raumlufttemperatur Teplota vzduchu 23 C 23 C Raumlufttemperatur Teplota vzduchu 17 C 17 C Heizquelle Zdroj tepla 80 C Beispielhaftes Příklad teplotního Temperaturprofil profilu ohne Wandheizung bez stěnového topení 17 C Heizquelle Zdroj tepla = stěna Wand povrchová Temperatur teplota 23 C Beispielhaftes Příklad teplotního Temperaturprofil profilu mit Wandheizung se stěnovým topením 23 C 1.2. Použití Systém stěnového topení je optimálním řešením pro masivní stěny z betonu, cihel a pod. Modulová konstrukce topného systému přináší vysokou míru flexibility. Na omítání je možné použít vápenné, cementové, sádrové nebo i vhodné speciální omítky. Díky minimální konvekci, kdy nedochází v místnosti téměř k žádnému pohybu prachu, je tento systém velmi vhodný pro alergiky. Stav k 02/13 Strana tel.: , info@universa.cz

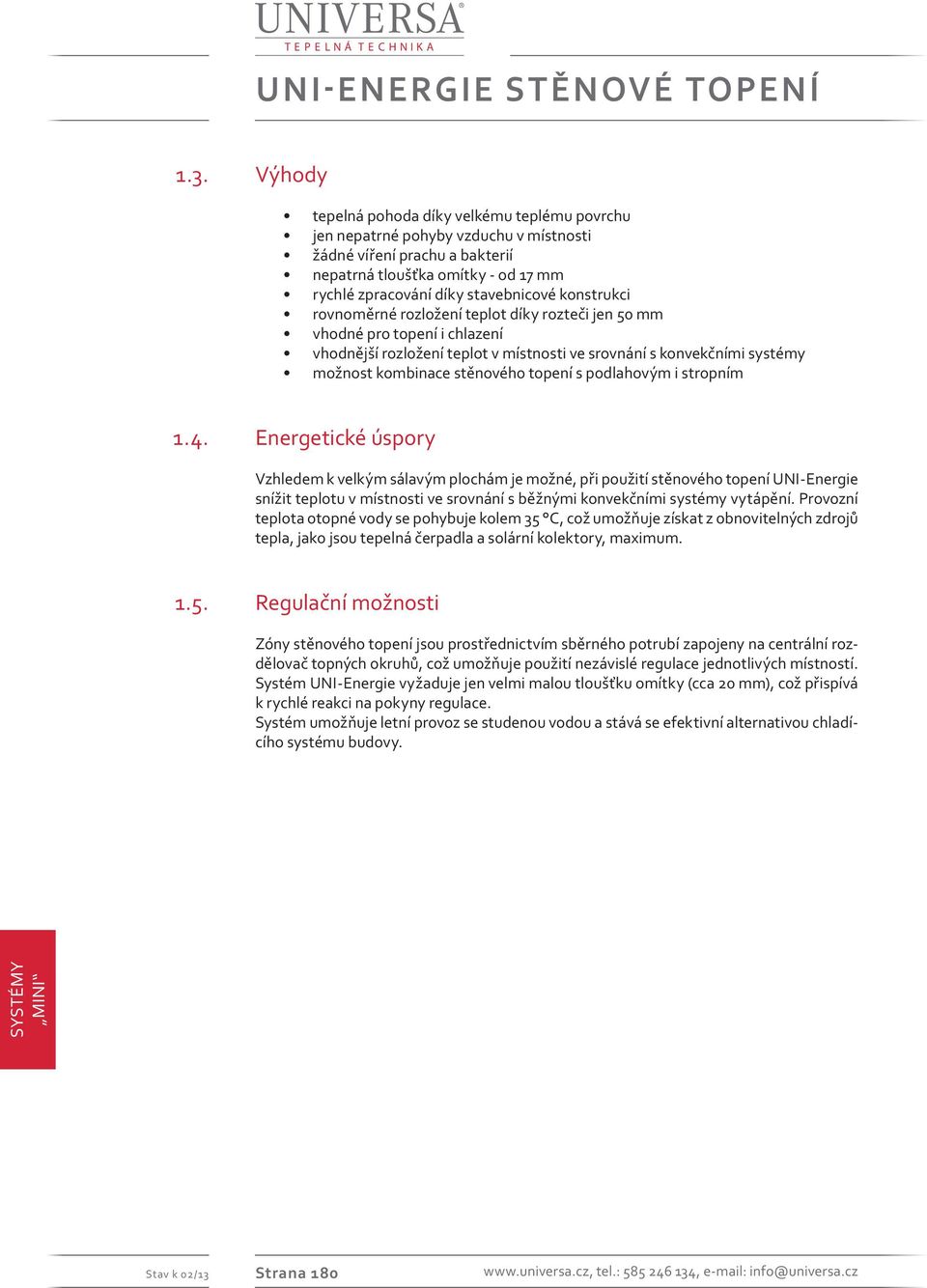

16 uni-energie STĚNOVÉ topení 1.3. Výhody tepelná pohoda díky velkému teplému povrchu jen nepatrné pohyby vzduchu v místnosti žádné víření prachu a bakterií nepatrná tloušťka omítky - od 17 mm rychlé zpracování díky stavebnicové konstrukci rovnoměrné rozložení teplot díky rozteči jen 50 mm vhodné pro topení i chlazení vhodnější rozložení teplot v místnosti ve srovnání s konvekčními systémy možnost kombinace stěnového topení s podlahovým i stropním 1.4. Energetické úspory Vzhledem k velkým sálavým plochám je možné, při použití stěnového topení UNI-Energie snížit teplotu v místnosti ve srovnání s běžnými konvekčními systémy vytápění. Provozní teplota otopné vody se pohybuje kolem 35 C, což umožňuje získat z obnovitelných zdrojů tepla, jako jsou tepelná čerpadla a solární kolektory, maximum Regulační možnosti Zóny stěnového topení jsou prostřednictvím sběrného potrubí zapojeny na centrální rozdělovač topných okruhů, což umožňuje použití nezávislé regulace jednotlivých místností. Systém UNI-Energie vyžaduje jen velmi malou tloušťku omítky (cca 20 mm), což přispívá k rychlé reakci na pokyny regulace. Systém umožňuje letní provoz se studenou vodou a stává se efektivní alternativou chladícího systému budovy. Stav k 02/13 Strana tel.: , info@universa.cz

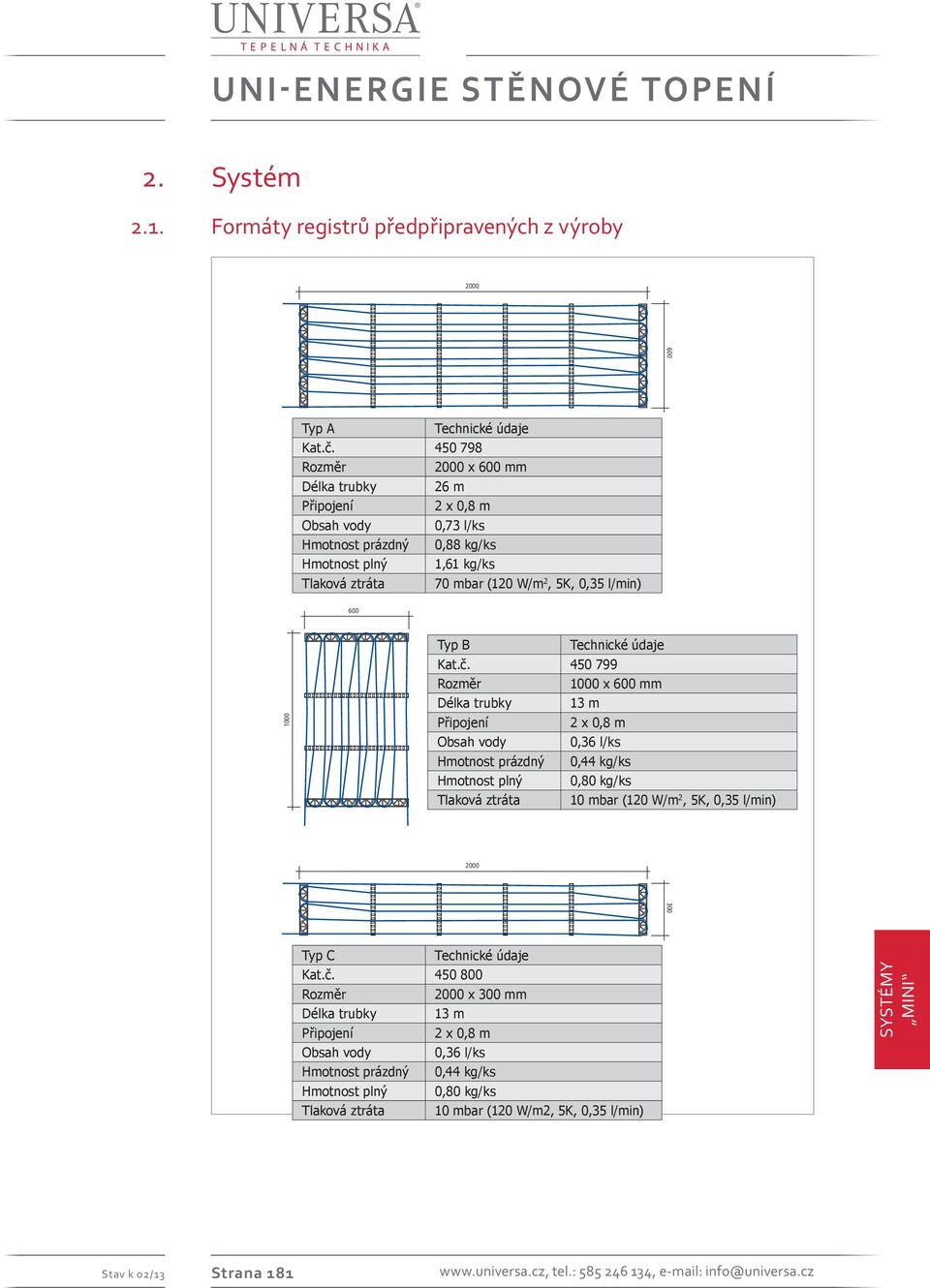

17 uni-energie STĚNOVÉ topení 2. Systém 2.1. Formáty registrů předpřipravených z výroby Typ Type AA Technische Technické Daten údaje Kat.č. Art.Nr.: Rozměr Format: x 600 x mm 600 mm Délka Rohrinhalt trubky 8 mm: 1 Kreise 26 m á 26 lfm Anbindeleitung: 2 x 80 cm Připojení Wasserinhalt: 0,73 2 l/register, x 0,8 m 0,65 l/m 2 Obsah Gewicht vody (leer): 0,880,73 kg/register, l/ks 0,73 kg/m 2 Hmotnost Gewicht (voll): prázdný 1,61 0,88 kg/register, kg/ks 1,35 kg/m 2 Hmotnost Druckverlust: plný ca. 70 1,61 mbar kg/ks (120 W/m 2, 5K, 0,35 l/min) Tlaková ztráta 70 mbar (120 W/m 2, 5K, 0,35 l/min) Typ B Technické údaje Type B Technische Daten Kat.č Art.Nr.: Rozměr Format: x 600 x mm 600 mm Délka Rohrinhalt trubky 8 mm: 1 Kreise 13 má 13 lfm Připojení Anbindeleitung: 2 x 80 2 x cm0,8 m Wasserinhalt: 0,36 l/register, 0,65 l/m Obsah vody 0,36 l/ks 2 Gewicht (leer): 0,54 kg/register, 0,90 kg/m 2 Hmotnost Gewicht (voll): prázdný 0,900,44 kg/register, kg/ks 1,52 kg/m 2 Hmotnost Druckverlust: plný ca. 10 0,80 mbar kg/ks (120 W/m 2, 5K, 0,35 l/min) Tlaková ztráta 10 mbar (120 W/m 2, 5K, 0,35 l/min) Typ Type C C Technische Technické Daten údaje Kat.č. Art.Nr.: Rozměr Format: x 300 x mm 300 mm Délka Rohrinhalt trubky 8 mm: 1 Kreise 13 m á 23 lfm Anbindeleitung: 2 x 80 cm Připojení 2 x 0,8 m Wasserinhalt: 0,36 l/register, 0,65 l/m 2 Obsah Gewicht vody (leer): 0,440,36 kg/register, l/ks 0,73 kg/m 2 Hmotnost Gewicht (voll): prázdný 0,800,44 kg/register, kg/ks 1,35 kg/m 2 Hmotnost Druckverlust: plný ca. 10 0,80 mbar kg/ks (120 W/m 2, 5K, 0,35 l/min) Tlaková ztráta 10 mbar (120 W/m2, 5K, 0,35 l/min) Stav k 02/13 Strana tel.: , info@universa.cz

18 uni-energie STĚNOVÉ topení 2.2. Systémové komponenty UNIVERSA registry podlahového topení Topné a chladící registry do tenkovrstvého betonu UNIVERSA Unismall VA 5 cm. Trubní rohože s trubkou 8x1 mm různých velikostí, průměrná rozteč 5 cm, trubka 8x1 mm. Vhodný pro podlahové topení uložené v tenké vrstvě zalévací hmoty. Registry jsou vyráběny z vysoce bezpečné pěti-vrstvé trubky UNITOP PE-RT 8x1 mm, chráněné proti difúzi kyslíku dle DIN Barva trubky modrá s metráží a označením hloubky zasunutí do systémové tvarovky. Typ A Registr x 600 mm Typ B Registr x 600 mm Typ C Registr x 300 mm Jiný rozměr UNIVERSA upínací lišta Unifix 16/17 Katalogové číslo: Vlastnosti: Pro trubky s vnějším průměrem 16 a 17 mm, z houževnatého a tvarově stálého plastu, s lůžky pro uložení trubek po 5 cm, se zámky pro snadné spojování. Délka 1m. Balení: 108 m UNIVERSA trubka Unitop PE-RT 16x1,8 Katalogové číslo: Rozměr: 16 x 1,8 mm Balení: tyče á 3 m Vlastnosti: vysoce bezpečná pěti-vrstvá trubka chráněná proti difúzi kyslíku dle DIN 4726 Barva: modrá UNIVERSA trubka Unitop PE-RT 8x1 Katalogové číslo: Rozměr: 8 x 1 mm Balení: kotouče 2300 m Vlastnosti: vysoce bezpečná pěti-vrstvá trubka chráněná proti difúzi kyslíku dle DIN 4726 Barva: modrá Stav k 02/13 Strana tel.: , info@universa.cz

19 uni-energie STĚNOVÉ topení UNIVERSA vodící lišta střední FE-KD 600 M pro vedení trubek Unitop 8x1 mm Katalogové číslo: Délka: 612 mm Balení: 20 ks UNIVERSA vodící lišta koncová FE-KD 300 pro vedení trubek Unitop 8x1 mm v krajních obloucích, zámky pro snadné spojování Katalogové číslo: Délka: 612 mm Balení: 20 ks UNIVERSA Unitop T-kus resp Rozměr: mm mm Vlastnosti: Pro rychlé a bezpečné připojení registru do páteřního rozvodu pomocí zásuvných rozebiratelných spojů. Včetně výztužných pouzder a pojistek UNIVERSA Unitop T-kus koncový Katalogové číslo: Rozměr: mm Vlastnosti: Pro rychlé a bezpečné připojení registru do páteřního rozvodu pomocí zásuvných rozebiratelných spojů. Včetně výztužných pouzder a pojistek. Používá se jako koncový kus páteřního rozvodu UNIVERSA Unitop spojka přímá 16 Katalogové číslo: Rozměr: 16 mm Vlastnosti: Pro rychlé a bezpečné spojení trubek páteřního rozvodu pomocí zásuvných rozebiratelných spojů. Včetně výztužných pouzder a pojistek UNIVERSA Unitop Koleno 16 Katalogové číslo: Rozměr: 16 mm Vlastnosti: Pro rychlé a bezpečné spojení trubek páteřního rozvodu pomocí zásuvných rozebiratelných spojů. Včetně výztužných pouzder a pojistek. Stav k 02/13 Strana tel.: , info@universa.cz

20 uni-energie STĚNOVÉ topení UNIVERSA Unitop zátka 16 Katalogové číslo: Rozměr: 16 mm Vlastnosti: na uzavření zásuvného spoje Unitop 16 mm UNIVERSA Unitop vyztužovací pouzdro 8 a 16 Katalogové číslo: pro trubku 8x1 mm , pro rozměr 16x1,8 mm Vlastnosti: Vyztužovací pouzdro Unitop pro zásuvné spoje na zabezpečení spolehlivého spoje UNIVERSA Unitop přechod 16-1/2 vnější závit Katalogové číslo: Rozměr: 16 mm 1/2 vnější závit Vlastnosti: Zásuvná přímá přechodka pro trubku UNITOP 16 mm na 1/2 vnější závit UNIVERSA Unitop připojovací šroubení 16x1,8 Katalogové číslo: Rozměr: 16 x 1,8 mm Vlastnosti: Svěrné šroubení pro připojení trubky Unitop 16x1,8 mm k rozdělovači, případně ventilu s eurokonusem 3/4. Poniklovaný UNIVERSA kulový ventil Katalogové číslo: Rozměr: 6/4 1 Vlastnosti: Mosazný, rozměr 1 x6/4, pro rozdělovače Unimulti, 2010 a 2010/16. S převlečnou maticí a těsněním, stavební délka 46 mm. Balení: 2 ks Stav k 02/13 Strana tel.: , info@universa.cz

21 uni-energie STĚNOVÉ topení UNIVERSA rozdělovač Unimulti Unimulti Varianta I 2 okruhy Unimulti Varianta I 3 okruhy Unimulti Varianta I 4 okruhy Unimulti Varianta I 5 okruhů Unimulti Varianta I 6 okruhů Unimulti Varianta I 7 okruhů Unimulti Varianta I 8 okruhů Unimulti Varianta I 9 okruhů Unimulti Varianta I 10 okruhů Unimulti Varianta I 11 okruhů Unimulti Varianta I 12 okruhů Vlastnosti: Pro podlahové a stěnové topení, s odděleným tělesem rozdělovače a sběrače, vyroben z tepelně izolačního plastu. Modulová konstrukce umožňuje dodatečné rozšíření rozdělovače pro větší počet okruhů, těleso rozdělovače je opatřeno uzavíracími ventily, které je možno bez vypuštění systému dovybavit termopohony ovládanými termostaty, těleso na zpátečce je opatřeno regulačními průtokoměry. Průtokové množství lze nastavit pro každý topný okruh zvlášť, přičemž aktuální průtok v l/min je permanentně zobrazován. Sestava obsahuje odvzdušňovací, napouštěcí a vypouštěcí ventily, popisovací štítky, zvukově izolované upevňovací konzole, připojovací vnější závit 6/4 pro obvyklá šroubení čerpadel (čerpadla nejsou předmětem dodávky). Připojovací kulové uzávěry a šroubení odpovídající příslušnému rozměru trubek lze objednat jako příslušenství UNIVERSA skříňky pro rozdělovače Typ 2 (stavební délka 400 mm, do 2 okruhů) Typ 4 (stavební délka 500 mm, do 4 okruhů) Typ 8 (stavební délka 700 mm, do 8 okruhů) Typ 11 (stavební délka 900 mm, do 11 okruhů) Typ 12 (stavební délka 1200 mm, do 15 okruhů) Použití: pro rychlou montáž rozdělovače UNIVERSA Unimulti, na zabudování do stěny nebo montáž na stěnu. Vlastnosti: Skříňka pro zabudování do stěny z ocelového plechu tl. 1,0 mm, povrchová úprava práškovou barvou, barva bílá RAL Hloubka nastavitelná od 100 do 180 mm, odnímatelná čelní dvířka včetně rámu. Výsuvná podlahová lakovaná lišta pro snadnou montáž trubek, možnost výškového nastavení skříňky pomocí stavěcích nožek. Po obou stranách připravené vylamovací otvory pro přívodní a vratné potrubí. Skříňka je uzpůsobena pro rychlou a snadnou montáž rozdělovače UNIVERSA. Stav k 02/13 Strana tel.: , info@universa.cz

22 uni-energie STĚNOVÉ topení UNIVERSA termopohon Katalogové číslo: Vlastnosti: Pro regulaci jednotlivých místností, vhodný pro osazení na ROZDĚLOVAČE UNI- VERSA, montáž lze provést bez vypouštění soustavy. Stavební výška 70 mm, s přívodním kabelem délky 0,6 m. Bez proudu uzavřený, ovládání prostřednictvím PROSTOROVÉHO TER- MOSTATU UNIVERSA 230 V, 2,5 W, příkon max. 26 ma. Na vyžádání lze dodat také typ 24 V (kat. číslo ) UNIVERSA prostorový termostat Katalogové číslo: Vlastnosti: Prostorový termostat s tepelnou zpětnou vazbou, vhodný pro ovládání TERMOPOHONŮ UNIVERSA 230 V. Spínací výkon 10 A při 230 V, rozsah spínání 5-30 C UNIVERSA programovatelný prostorový termostat Katalogové číslo: Vlastnosti: Prostorový termostat s týdenním programem, denní a noční teplota nastavitelná samostatně v rozmezí 5-30 C, záloha chodu, vhodný pro ovládání TERMO- POHONŮ UNIVERSA 230 V. Spínací výkon 8 A, 230 V Zpracování a montáž Páteřní rozvody z trubky 16x1,8 mm se ukládají v zapojení podle Tiechelmanna (první na přívodu -> poslední na zpátečce...), podle možností na podlahu nebo do stěny. Při připojování registrů je nutné dodržet všechny okruhy stejně dlouhé. Při použití registrů typu B a C jsou tyto spojovány do dvojic, aby celková délka okruhu byla shodná s délkou registru typu A, tedy 26m. Tolerance délky jednotlivých okruhů je maximálně 5%. Na jeden vývod rozdělovače je možné, v závislosti na tlakové ztrátě, připojit až 20 m 2 registrů. Registry se montují na izolaci nalepenou na stěně nebo přímo na stěnu. Přednostně se pro tyto účely používají obvodové stěny s minimálním součinitelem prostupu tepla U 0,35 W/ m 2 K. Izolace na vnitřní straně konstrukce zvyšuje reakční rychlost systému, ale při jejím návrhu je třeba zohlednit váhu a vlastnosti aplikované omítkové vrstvy. Montážní výška registrů se navrhuje v závislosti na místních podmínkách. Běžně se registry umisťují cm nad horní hranu podlahy při výšce registru 2 m. U omítek s obsahem sádry nesmí přívodní teplota otopné vody překročit 45 C. Při instalaci stěnového topení UNI-Energie je nutné dodržovat montážní návod UNIVERSA, zpracovatelské směrnice výrobců omítkových směsí a příslušné platné normy. Stav k 02/13 Strana tel.: , info@universa.cz

23 uni-energie STĚNOVÉ topení 2.4. Schéma zapojení Registry se na páteřní rozvody z trubky 16x1,8 mm připojují v zapojení podle Tiechelmanna (první na přívodu -> poslední na zpátečce...) a umisťují se podle možností cm nad podlahu. Při připojování registrů je nutné dodržet všechny okruhy stejně dlouhé. Při použití registrů typu B a C jsou tyto spojovány do dvojic, aby celková délka okruhu byla shodná s délkou registru typu A, tedy 26 m. Tolerance délky jednotlivých okruhů je maximálně 5%. Na jeden vývod rozdělovače je možné, v závislosti na tlakové ztrátě, připojit až 10 m 2 registrů. Při napojování registrů na páteřní rozvod je třeba dbát na to, aby spoje volně ležely a nebyly pod napětím. Páteřní rozvod z trubky 16x1,8 mm je vhodné uložit do chráničky, případně tepelné izolace. FFOK Obrázek 3 Schematischer Skladba stěnového Aufbau topení (auch für Unismall) ) Putz Překrytí - Überdeckung omítkou mi. 5 mm, ca. celková 10 mm Stärke tloušťka ca. od mm. 2) evtl. Případná Isolation izolace 3) Registr Register s trubkou 8 x 1 mm 8 x 1 mm 4) Verteilleitung Páteřní rozvod 16 x x 1,8 1,8 mm mm (Variante (varianta v podlaze in Boden nebo oder ve stěne) Wand) 5) Potěr Estrich 6) Stěna Wand 6 5 Obrázek 4 Stav k 02/13 Strana tel.: , info@universa.cz

24 uni-energie STĚNOVÉ topení 2.5. Dimenzování a návrh Výkonový diagram Heizleistung Topný výkon Wandheizung stěnového topení 8 mm, UNI-Energie VA 5 8 mm/5cm Výkon Leistung [W/m 2 ] [W/m 2 ] Diagram Střední Heizmittelübertemperatur teplota teplonosných látek [K] [K] Tlakové ztráty mbar/m Diagramm 2 mbar/m Diagramm kg/h ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 l/min Druckverlust Tlaková ztráta 16 trubky x 1,816 mm x 1,8 Rohr mm Druckverlust Tlaková ztráta 8 mm trubky Rohr 8 mm Tlaková Druckverlust ztráta der registrů Register Tlaková Druckverlust ztráta [mbar] [mbar] Registr Register 1.2m 1,2 2 m[cca 2 [ca bm] lfm] Diagram 4 0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 hmotnostní Wassermenge průtok [l/min] Stav k 02/13 Strana tel.: , info@universa.cz

25 uni-energie STĚNOVÉ topení 3. Uvedení do provozu 3.1. Propláchnutí a napuštení Po odborné montáži je potřeba systém podlahového topení UNIVERSA napustit vodou tak, aby bylo zabezpečeno zavodnění všech částí systému bez nežádoucích vzduchových kapes. Použitá vody musí být čirá, bez zabarvení a zápachu a bez mechanických nečistot. Každý topný okruh se napouští samostatně podle následujícího předpisu: Všechny uzavírací ventily a regulační průtokoměry na rozdělovači se uzavřou Kulové ventily před rozdělovačem se uzavřou Napouštěcí ventil rozdělovače se napojí na tlakovou vodu Na vypouštěcí ventil sběrače se připojí krátká hadice, pod kterou se umístí nádoba Otevře se ventil a průtokoměr jednoho okruhu a počká se, až ze systému vytéká proud vody bez vzduchových bublin Uzavře se ventil i průtokoměr okruhu a stejným způsobem se napustí další Po napuštění celého rozdělovače se všechny ventily a průtokoměry opět otevřou 3.2. Těsnostní zkouška Před zalitím podlahového topení musí být provedena těsnostní zkouška prováděná podle následujícího postupu: 1. Každý okruh musí být dokonale propláchnut (dokud nebude vratné potrubí bez viditelných vzduchových bublin. 2. Natlakuje se 6 bary. Tento tlak je nutné udržet po dobu 10-ti minut. 3. Uvolní se tlak v sytému. 4. Natlakuje se tlakem 2 bary. Tento tlak je nutné udržet také po dobu 10-ti minut. 5. Během této procedury se nesmí vyskytnou žádné netěsnosti na odvodech topných a chladících registrů. 6. Natlakuje se 4 bary. Tento tlak nesmí během 30-ti minut klesnout o více než 0,6 baru (0,1 bar každých 5 minut). Tento tlak po 30-ti minutách nesmí poté po dobu dvou hodin klesnout více než o 0,2 baru. 7. Během celé tlakové zkoušky se nesmí objevit žádné netěsnosti. 8. O provedené zkoušce proveďte zápis do protokolu. Pokud existuje nebezpečí zamrznutí vody v systému, je možné tuto zkoušku provést tlakovým vzduchem. V tomto případě je nutné dbát zvýšené opatrnosti a chránit se před možným rizikem rychlého úniku tlakového vzduchu. Oběhová čerpadla, armatury a regulační prvky je vhodné při těsnostní zkoušce chránit uzavřením kulových ventilů před rozdělovačem Topná zkouška Provádí se podle požadavků ČSN EN Musí být otevřeny všechny uzavírací a regulační ventily rozdělovače a je potřeba zajistit nepřekročení požadované teploty otopné vody. Počáteční zátop se zahajuje při teplotě přívodní vody mezi 20 až 25 C, která musí být udržována nejméně 3 dny. Následně se nastaví nejvyšší návrhová teplota a udržuje se nejméně další 4 dny. Stav k 02/13 Strana tel.: , info@universa.cz

26 uni-energie STĚNOVÉ topení 3.4. Zaregulování Hmotnostní průtok otopné vody společně s délkou trubek určují tlakovou ztrátu jednotlivých topných okruhů. Pro správnou funkci systému je důležité nastavit regulační prvky jednotlivých okruhů na požadované hodnoty. Zaregulování se provádí regulačními průtokoměry na rozdělovači při plně otevřených uzavíracích ventilech. Každému topnému okruhu odpovídá příslušný hmotnostní průtok, který je daný v projektu. Pokud není tento k dispozici musí se spočítat dodatečně na základě známých skutečností (vytápěná plocha, požadovaný výkonu a teplota otopné vody). Nastavení se provádí otáčením průtokoměru při sejmutém aretačním krytu. Pro každý topný okruh se mění tak dlouho, dokud odečtená hodnota průtoku v l/min nesouhlasí s vypočtenou hodnotou. Protože se průtokové hodnoty jednotlivých vytápěcích okruhů při seřizování na v zájem ovlivňují, může se stát, že bude třeba hodnoty při druhém doladění mírně poopravit. Po ukončení regulace upevněte aretační kryt. Vřeteno Skleněná baňka SW 24 L/min L/min Aretační krytka Stav k 02/13 Strana tel.: , info@universa.cz

27 uni-energie SUCHÝ SYSTÉM 1. Všeobecně Suchý systém UNI-Energie umožňuje snadné zakomponování do systémů suché výstavby. Sádrokartonové desky standardních rozměrů s vestavěnou trubkou umožňují instalaci topného systému a výstavby stěn v jednom kroku. Obrázek Rozložení teplot v místnosti Velkoplošné, příjemné povrchové teploty vytváří díky sálavé složce tepla příjemnou atmosféru. To umožňuje snížit teplotu prostoru při zachování optimální tepelné pohody. Obrázek 2 Povrchová teplota stěny 17 C Wandtemperatur 17 C Raumlufttemperatur Teplota vzduchu 23 C 23 C Raumlufttemperatur Teplota vzduchu 17 C 17 C Heizquelle Zdroj tepla 80 C Beispielhaftes Příklad teplotního Temperaturprofil profilu ohne bez Wandheizung stěnového topení 17 C Heizquelle Zdroj tepla = stěna Wand povrchová Temperatur teplota 23 C Beispielhaftes Příklad teplotního Temperaturprofil profilu mit Wandheizung se stěnovým topením 23 C Stav k 02/13 Strana tel.: , info@universa.cz

28 uni-energie SUCHÝ SYSTÉM 1.2. Použití Tento systém byl speciálně vyvinut pro systémy suché výstavby, výborně se hodí pro vytápění montovaných budov a obytných podkroví. Modulová konstrukce topného systému přináší vysokou míru flexibility. Díky minimální konvekci, kdy nedochází v místnosti téměř k žádnému pohybu prachu, je tento systém velmi vhodný pro alergiky Výhody tepelná pohoda díky velkému teplému povrchu jen nepatrné pohyby vzduchu v místnosti žádné víření prachu a bakterií zaklopení stěny a topný systém v jednom výrobku rychlé zpracování díky stavebnicové konstrukci rovnoměrné rozložení teplot díky rozteči jen 50 mm vhodné pro topení i chlazení efektivní, rychlé a čisté zpracování žádné dlouhé doby vyzrávání a vysychání vhodnější rozložení teplot v místnosti ve srovnání s konvekčními systémy možnost kombinace stěnového topení s podlahovým i stropním 1.4. Energetické úspory Vzhledem k velkým sálavým plochám je možné, při použití stěnového topení UNI-Energie snížit teplotu v místnosti ve srovnání s běžnými konvekčními systémy vytápění. Provozní teplota otopné vody se pohybuje kolem 35 C, což umožňuje získat z obnovitelných zdrojů tepla, jako jsou tepelná čerpadla a solární kolektory, maximum Regulační možnosti Zóny stěnového topení jsou prostřednictvím sběrného potrubí zapojeny na centrální rozdělovač topných okruhů, což umožňuje použití nezávislé regulace jednotlivých místností. Systém UNI-Energie disponuje malou akumulací, což přispívá k rychlé reakci na pokyny regulace. Systém umožňuje letní provoz se studenou vodou a stává se efektivní alternativou chladícího systému budovy. Stav k 02/13 Strana tel.: , info@universa.cz

29 uni-energie SUCHÝ SYSTÉM 2. Systém 2.1. Formáty desek Typ A Technické údaje Kat.č. Type A Technische Daten Rozměr Art.Nr.: x 1250 mm Format: 2000 x 1250 mm Délka trubky 2 okruhy á 23 m Rohrinhalt 8 mm: 2 Kreise á 23 lfm Připojení Wasserinhalt: 1,30 2 x 1,2 l/platte m 0,52 l/m 2 Obsah Gewicht vody (leer): 26,3 1,30 kg/platte l/ks 10,5 kg/m 2 Hmotnost Gewicht prázdný (voll): 27,6 26,3 kg/platte kg/ks 11,0 kg/m 2 Druckverlust: ca. 50 mbar (100 W/m 2, 5K, 0,3 l/min) Hmotnost plný 27,6 kg/ks Tlaková ztráta 50 mbar (100 W/m 2, 5K, 0,3 l/min) Typ B Technické údaje Kat.č Type B Technische Daten Rozměr Art.Nr.: x 1250 mm Délka Format: trubky okruh x 1250 á 23 mmm Připojení Rohrinhalt 8 mm: 12 Kreis x 1,2 á m23 lfm Obsah Wasserinhalt: vody 0,65 0,65 l/platte l/ks = 0,52 l/m 2 Gewicht (leer): 13,1 kg/platte = 10,5 kg/m 2 Hmotnost Gewicht prázdný (voll): 13,8 13,1 kg/platte kg/ks = 11,0 kg/m 2 Hmotnost Druckverlust: plný ca. 13,8 50 kg/ks mbar (100 W/m 2, 5K, 0,3 l/min) Tlaková ztráta 50 mbar (100 W/m 2, 5K, 0,3 l/min) Typ C Technické údaje Type C Technische Daten Kat.č Art.Nr.: Rozměr Format: x x mm mm Délka Rohrinhalt trubky8 mm: 1 Kreis okruh á 23 á 23 lfmm Připojení Wasserinhalt: 0,65 2 x 1,2 l/platte m = 0,52 l/m 2 Gewicht (leer): 13,1 kg/platte = 10,5 kg/m Obsah vody 0,65 l/ks 2 Gewicht (voll): 13,8 kg/platte= 11,0 kg/m 2 Hmotnost Druckverlust: prázdný ca. 13,1 50 kg/ks mbar (100 W/m 2, 5K, 0,3 l/min) Hmotnost plný 13,8 kg/ks Tlaková ztráta 50 mbar (100 W/m 2, 5K, 0,3 l/min) Stav k 02/13 Strana tel.: , info@universa.cz

30 uni-energie SUCHÝ SYSTÉM Typ D Technické údaje Kat.č Type D Technische Daten Rozměr Art.Nr.: x 625 mm Délka Format: trubky okruh x 625 mm á 10,5 m Připojení Rohrinhalt 8 mm: 1 Kreise 2 x 1,2 á 10,5 m lfm Obsah Wasserinhalt: vody 0,30 0,30 l/platte l/ks 0,48 l/m 2 Gewicht (leer): 6,6 kg/platte 10,5 kg/m 2 Hmotnost Gewicht (voll): prázdný 6,9 6,6 kg/platte kg/ks 11,0 kg/m 2 Hmotnost Druckverlust: plný ca. 6,9 25mbar kg/ks(100 W/m 2, 5K, 0,3 l/min) Tlaková ztráta 25 mbar (100 W/m 2, 5K, 0,3 l/min) Typ F Technické údaje Kat.č Type E Technische Daten Rozměr 1000 x 1250 mm Art.Nr.: Aktivní Format: plocha x 625 x 1000 mm mm Délka Belegung: trubky okruh x 625 mm á 13 m Připojení Rohrinhalt 8 mm: 1 Kreis 2 x 1,2 á 21 mlfm Wasserinhalt: 0,59 l/platte = 0,48 l/m Obsah vody 0,37 l/ks 2 Gewicht (leer): 13,1 kg/platte = 10,5 kg/m 2 Hmotnost Gewicht (voll): prázdný 13,7 13,1 kg/platte= kg/ks 11,0 kg/m 2 Hmotnost Druckverlust: plný ca. 13,5 50 mbar kg/ks (100 W/m 2, 5K, 0,3 l/min) Tlaková ztráta 25 mbar (100 W/m 2, 5K, 0,3 l/min) Typ E Technické údaje Kat.č Rozměr Type F Technische 2000 x 625 Daten mm Aktivní Art.Nr.: plocha x 625 mm Délka Format: trubky okruh x 1250 á mm 21 m Belegung: 750 x 1000 mm Připojení 2 x 1,2 m Rohrinhalt 8 mm: 1 Kreis á 13 lfm Obsah Wasserinhalt: vody 0,37 0,59 l/platte l/ks = 0,29 l/m 2 Hmotnost Gewicht (leer): prázdný 13,1 13,1 kg/platte kg/ks = 10,5 kg/m 2 Hmotnost Gewicht (voll): plný 13,513,7 kg/platte kg/ks = 10,8 kg/m 2 Tlaková Druckverlust: ztráta ca mbar mbar (100 (100 W/m W/m 2, 5K,, 5K, 0,3 0,3 l/min) l/min) , Typ G Technické údaje Type G Technische Daten Kat.č Art.Nr.: Rozměr Format: x 312,5 x 312,5 mm mm Aktivní Belegung: plocha x 310 x 310 mm mm Délka Rohrinhalt trubky 8 mm: 1 Kreis 1 okruh á 10,5 á 10,5 lfm m Wasserinhalt: 0,30 l/platte = 0,48 l/m Připojení 2 x 1,2 m 2 Gewicht (leer): 6,6 kg/platte = 10,5 kg/m 2 Obsah Gewicht vody (voll): 6,90,30 kg/platte l/ks = 11,0 kg/m 2 Hmotnost Druckverlust: prázdný ca. 6,6 25 mbar kg/ks(100 W/m 2, 5K, 0,3 l/min) Hmotnost plný 6,9 kg/ks Tlaková ztráta 25 mbar (100 W/m 2, 5K, 0,3 l/min) Stav k 02/13 Strana tel.: , info@universa.cz

31 uni-energie SUCHÝ SYSTÉM 2.2. Systémové komponenty UNIVERSA sadrokartonové desky Vlastnosti: Sádrokartonová deska UNIVERSA Unitop, trubka UNITOP 8x1 s kyslíkovou bariérou dle DIN 4726, vložená a zalepená do sádrokartonových desek tl. 12,5 mm. Určená pro systémy suché výstavby v kombinaci se standardním příslušenstvím systému sádrokartonových desek tl. 12,5 mm. Na lícové straně je naznačen průběh uloženého potrubí, pro vyloučení rizika poškození trubky při montáži. Součástí jsou přívody délky 1,2 m. Sádrokartonové desky jsou určeny pro montáž na standardizovanou nosnou konstrukci. Atypické rozměry: na vyžádání Typ A SDK-deska x mm Typ B SDK-deska x mm Typ C SDK-deska x 625 mm Typ D SDK-deska x 625 mm Typ E SDK-deska x 625 mm Typ F SDK-deska 750 x mm Typ G SDK-deska x 310 mm UNIVERSA upínací lišta Unifix 16/17 Katalogové číslo: Vlastnosti: Pro trubky s vnějším průměrem 16 a 17 mm, z houževnatého a tvarově stálého plastu, s lůžky pro uložení trubek po 5 cm, se zámky pro snadné spojování. Délka 1 m. Balení: 108 m UNIVERSA trubka Unitop PE-RT 16x1,8 Katalogové číslo: Rozměr: 16 x 1,8 mm Balení: tyče á 3 m Vlastnosti: vysoce bezpečná pěti-vrstvá trubka chráněná proti difúzi kyslíku dle DIN 4726 Barva: modrá UNIVERSA trubka Unitop PE-RT 8x1 Katalogové číslo: Rozměr: 8 x 1 mm Balení: kotouče 2300 m Vlastnosti: vysoce bezpečná pěti-vrstvá trubka chráněná proti difúzi kyslíku dle DIN 4726 Barva: modrá Stav k 02/13 Strana tel.: , info@universa.cz

32 uni-energie SUCHÝ SYSTÉM UNIVERSA vodící lišta střední FE-KD 600 M pro vedení trubek Unitop 8x1 mm Katalogové číslo: Délka: 612 mm Balení: 20 ks UNIVERSA vodící lišta koncová FE-KD 300 pro vedení trubek Unitop 8x1 mm v krajních obloucích, zámky pro snadné spojování Katalogové číslo: Délka: 612 mm Balení: 20 ks UNIVERSA Unitop T-kus resp Rozměr: mm mm Vlastnosti: Pro rychlé a bezpečné připojení registru do páteřního rozvodu pomocí zásuvných rozebiratelných spojů. Včetně výztužných pouzder a pojistek UNIVERSA Unitop T-kus koncový Katalogové číslo: Rozměr: mm Vlastnosti: Pro rychlé a bezpečné připojení registru do páteřního rozvodu pomocí zásuvných rozebiratelných spojů. Včetně výztužných pouzder a pojistek. Používá se jako koncový kus páteřního rozvodu UNIVERSA Unitop spojka přímá 16 Katalogové číslo: Rozměr: 16 mm Vlastnosti: Pro rychlé a bezpečné spojení trubek páteřního rozvodu pomocí zásuvných rozebiratelných spojů. Včetně výztužných pouzder a pojistek UNIVERSA Unitop Koleno 16 Katalogové číslo: Rozměr: 16 mm Vlastnosti: Pro rychlé a bezpečné spojení trubek páteřního rozvodu pomocí zásuvných rozebiratelných spojů. Včetně výztužných pouzder a pojistek. Stav k 02/13 Strana tel.: , info@universa.cz

33 uni-energie SUCHÝ SYSTÉM UNIVERSA Unitop zátka 16 Katalogové číslo: Rozměr: 16 mm Vlastnosti: na uzavření zásuvného spoje Unitop 16 mm UNIVERSA Unitop vyztužovací pouzdro 8 a 16 Katalogové číslo: pro trubku 8x1 mm , pro rozměr 16x1,8 mm Vlastnosti: Vyztužovací pouzdro Unitop pro zásuvné spoje na zabezpečení spolehlivého spoje UNIVERSA Unitop přechod 16-1/2 vnější závit Katalogové číslo: Rozměr: 16 mm 1/2 vnější závit Vlastnosti: Zásuvná přímá přechodka pro trubku UNTIOP 16 mm na 1/2 vnější závit UNIVERSA Unitop připojovací šroubení 16x1,8 Katalogové číslo: Rozměr: 16 x 1,8 mm Vlastnosti: Svěrné šroubení pro připojení trubky Unitop 16x1,8 mm k rozdělovači, případně ventilu s eurokonusem 3/4. Poniklovaný UNIVERSA kulový ventil Katalogové číslo: Rozměr: 6/4 1 Vlastnosti: Mosazný, rozměr 1 x6/4, pro rozdělovače Unimulti, 2010 a 2010/16. S převlečnou maticí a těsněním, stavební délka 46 mm. Balení: 2 ks Stav k 02/13 Strana tel.: , info@universa.cz
