1 MAKING MODERN LIVING POSSIBLE living by Danfoss Bezdrátový systém pro rozsáhlou centrální regulaci teploty Energeticky úsporné systémové řešení pro regulaci vytápění: pohodlně a ve všech místnostech. Bezdrátová technologie umožňuje ovládání radiátorových termostatických hlavic living connect a podlahového vytápění, stejně jako elektrických spotřebičů. Systém pro jedno- nebo dvougenerační domy, byty či malé komerční nemovitosti je vhodný pro renovované budovy i novostavby. Všechny síťové komponenty se programují pomocí centrální řídicí jednotky Danfoss Link CC. Až 23% úspora energie Díky inteligentní regulaci vytápění, přesné regulační odezvě, možnosti nastavit snížení teploty přes den nebo v noci, funkci detekce otevřeného okna a funkci umožňující nastavit teplotu po dobu vaší nepřítomnosti

2 Danfoss Link TM IS Systém living by Danfoss je moderní systém určený primárně k regulaci vytápění je ideální pro zákazníky, kteří si dovedou vážit pohodlí a moderní techniky. Reguluje vytápění v celém domě prostřednictvím centrální jednotky snadno, efektivně a bezdrátově. Systém lze doplnit o kompatibilní systémové komponenty značky Danfoss: radiátorové termostatické hlavice living connect, elektrické nebo teplovodní podlahové vytápění, ovládání kotle, spínací relé pro elektrické spotřebiče, vzdálený přístup z PC a zapínání pomocí mobilního telefonu. Snadná instalace Systém living by Danfoss komunikuje se všemi komponenty prostřednictvím dvousměrné bezdrátové technologie. Zapojení komponentů nevyžaduje kabely ani počítače. Velké srozumitelné symboly a snadno čitelné texty vám pomohou s instalací a provedou vás programovacím procesem krok za krokem. Po rychlém a snadném zprovoznění systému bude vašim zákazníkům jako centrální nástroj sloužit řídicí jednotka Danfoss Link CC. Danfoss Link TM CM Naprogramovaná úspora energie Centrální řídicí jednotka Danfoss Link CC je mnohem víc než regulátor vytápění. Je to i nejvýkonnější regulátor optimálního využití tepla. Tovární nastavení lze kompletně nahradit naprogramovanými týdenními plány, u kterých lze nastavit teploty podle přání. To s sebou nese skvělé možnosti individualizace. Možnost rozšíření systému Systém living by Danfoss je koncipován tak, aby jej bylo možno později rozšířit. To přijde vhod, když budete potřebovat do systému integrovat další komponenty (například termostaty v dalších místnostech) nebo jej budete chtít využít k dalším účelům, například k regulaci venkovního osvětlení. Centrální řídicí jednotka Danfoss Link TM CC Centrální zařízení pro celou bytovou jednotku (jednogenerační či dvougenerační domy, byty v bytových domech, malé komerční nemovitosti).

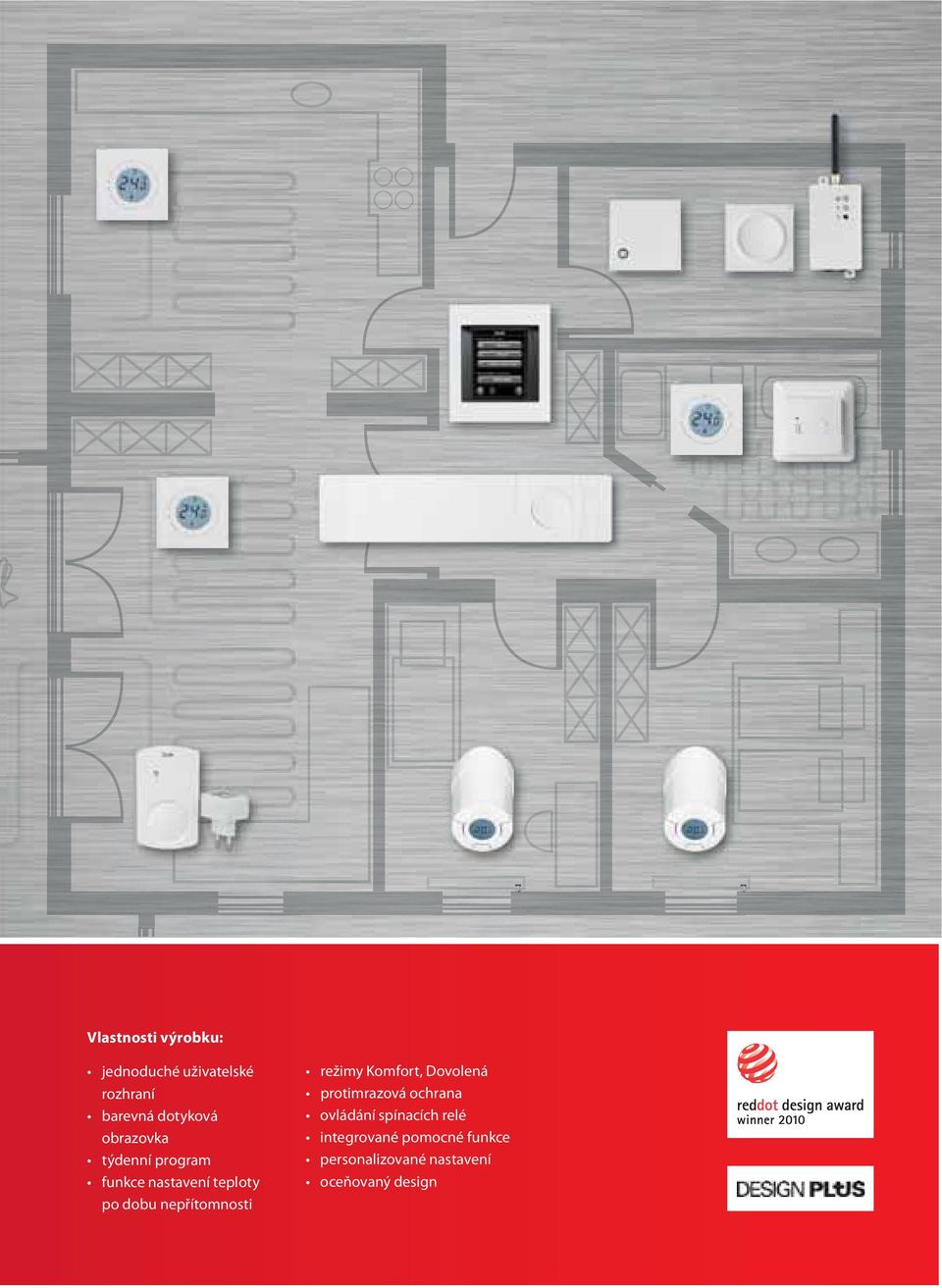

3 jednoduché uživatelské rozhraní barevná dotyková obrazovka týdenní program funkce nastavení teploty po dobu nepřítomnosti režimy Komfort, Dovolená protimrazová ochrana ovládání spínacích relé integrované pomocné funkce personalizované nastavení oceňovaný design

4 a vytápění radiátory Systémové prvky Elektronické radiátorové termostatické hlavice living connect jsou řízeny centrální řídicí jednotkou Danfoss Link CC. Komunikace mezi centrální řídicí jednotkou a termostatickými hlavicemi probíhá na základě nejmodernější bezdrátové technologie. Doplnění kompatibilními součástmi Radiátorové termostatické hlavice living connect vybavené dvěma alkalickými bateriemi AA lze používat u ventilů Danfoss RA, RTD, RAV a RAVL a také u ventilů s připojením M30 1,5 a M28. Šetrný tepelný komfort Nižší náklady na vytápění a větší komfort: vytápění radiátory s termostatickými hlavicemi living connect řízené centrální jednotkou Danfoss Link CC nabízí všechny dostupné možnosti. Naprogramováním týdenních plánů se snížením teploty během dne či v noci a vhodným nastavením teplot lze systém přizpůsobit individuálním životním návykům. Funkce detekce otevřeného okna v elektronických termostatických hlavicích dokáže hlavice až na 30 minut uzavřít v případě, že detekují rapidní pokles teploty v důsledku větrání. Podle celoevropské studie přináší nahrazení starých termostatických hlavic novými elektronickými hlavicemi living connect v kombinaci s centrální řídicí jednotkou Danfoss Link CC úsporu energie ve výši až 23 % living connect je první elektronická radiátorová termostatická hlavice s certifikací eu.bac evropského certifikačního systému pro energetickou účinnost. Termostatická hlavice living connect dosáhla v hodnocení přesnosti řízení (CA) skvělého skóre 0,4 což je extrémně nízká hodnota. Přesná regulace teploty je jedním z hlavních předpokladů pro dosažení vysoké účinnosti a úspory energie dva klíčové prvky nového sortimentu living by Danfoss. Tento certifikát umožňuje společnosti Danfoss použít A+ štítek na své produkty. Termostatická hlavice living connect funkce detekce otevřeného okna regulace PID životnost baterií až 2 roky výstražné hlášení slabá baterie a žádný signál limity maxima a minima dětská pojistka funkce proti zablokování protimrazová ochrana podsvícení displeje (během programování) oceňovaná technická funkčnost a design k jedné centrální jednotce Danfoss Link lze připojit maximálně 20 ks hlavic living connect

5 a teplovodní podlahové vytápění Podlahové vytápění řízené centrální jednotkou Danfoss Link CC nabízí optimální spolehlivost a funkčnost a snadno se instaluje i obsluhuje. Systémové prvky centrální řídicí jednotka Danfoss Link CC pro bezdrátovou regulaci podlahového vytápění hlavní regulátor Danfoss Link HC (Hydronic controller hydronický regulátor) s bezdrátovou technologií pro spojení s centrální jednotkou. Dvousměrná bezdrátová komunikace s pokojovými termostaty nabízí velkou spolehlivost přenosu a přesnou teplotu ve všech místnostech. Dostupné v provedení pro regulaci 1 až 5 okruhů nebo 1 až 10 okruhů. pokojové teplotní čidlo Danfoss Link RS umožňující přesný záznam a nastavení teplotních hodnot Snadná a bezpečná instalace Dvoucestná komunikace umožňuje pomocí zkoušky připojení ověřit funkčnost bezdrátového spojení s termostaty. To nabízí vysokou míru bezpečnosti při instalaci. Hlavní regulátor Danfoss Link TM HC Pokojové teplotní čidlo Danfoss Link TM RS dvoucestná bezdrátová komunikace, 868 MHz 24 V vývody s ochranou proti zkratu a LED diodou vývody servopohonu pro různé kabelové spojky snadná pokládka kabelů s odlehčením tahového napětí a s uchycením ovládání vypínačem Zap./Vyp. či PWM (impulz/pauza) funkce automatické diagnostiky s hlášením chyb přepínací relé pro řízení čerpadel a kotlů vstup (Zap./Vyp.) pro vytápění/chlazení a režim přítomnosti/nepřítomnosti velká flexibilita možnost libovolného umístění pokojových termostatů a jejich snadné přemístění podsvícení displeje (během obsluhy) vestavěné čidlo pro měření pokojové teploty ukazatel požadované a skutečné teploty nadčasový moderní design 2 tužkové AA baterie životnost baterií až 2 roky výstražné hlášení slabě nabitá baterie a žádný signál Společná funkčnost Oba systémy podlahové i radiátorové vytápění jsou řízeny centrální jednotkou Danfoss Link CC. Systém funguje bez poruch, neboť všechny prvky mluví stejnou řečí a spolupracují za účelem úspory energie.

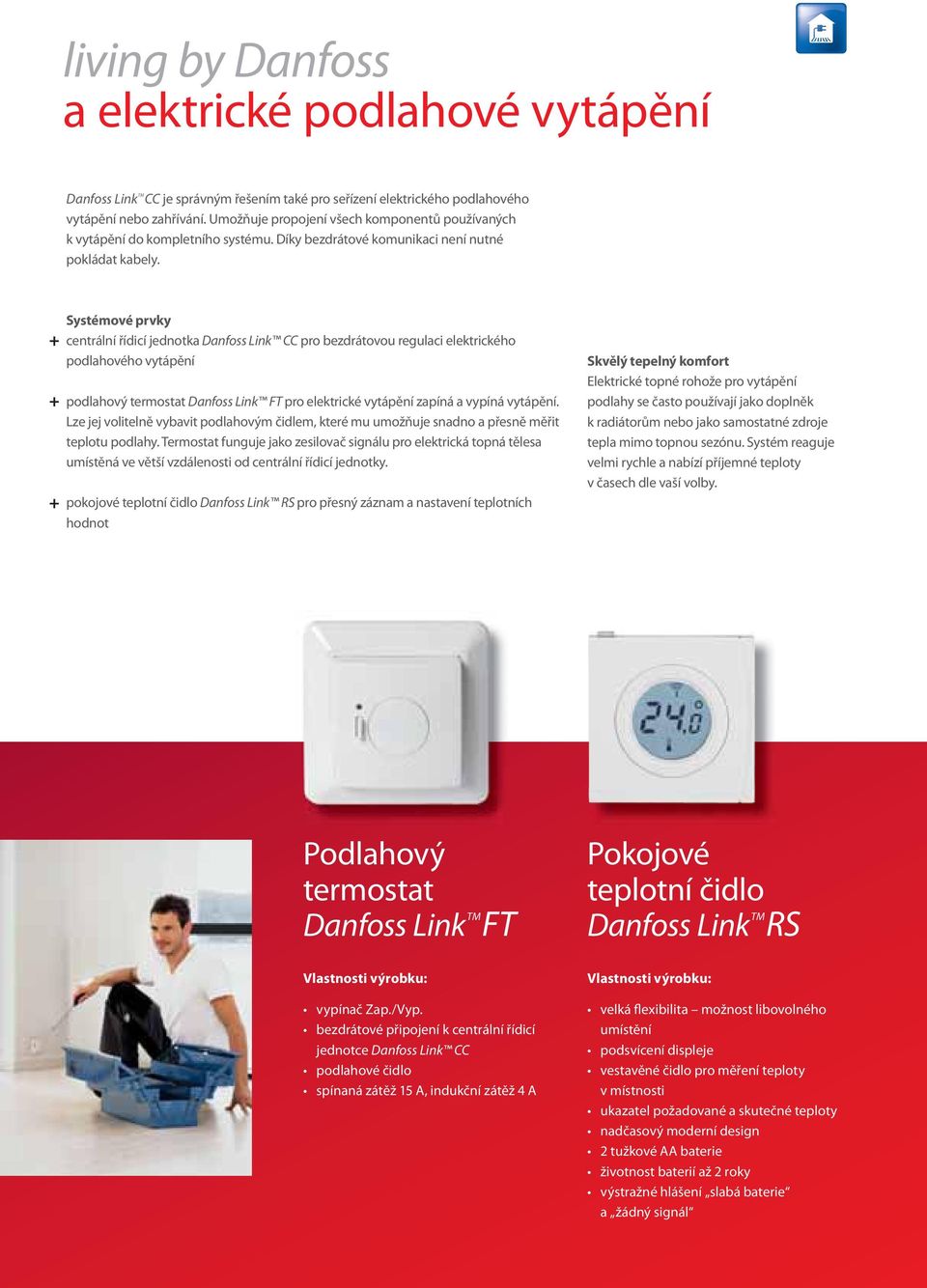

6 a elektrické podlahové vytápění Danfoss Link TM CC je správným řešením také pro seřízení elektrického podlahového vytápění nebo zahřívání. Umožňuje propojení všech komponentů používaných k vytápění do kompletního systému. Díky bezdrátové komunikaci není nutné pokládat kabely. Systémové prvky centrální řídicí jednotka Danfoss Link CC pro bezdrátovou regulaci elektrického podlahového vytápění podlahový termostat Danfoss Link FT pro elektrické vytápění zapíná a vypíná vytápění. Lze jej volitelně vybavit podlahovým čidlem, které mu umožňuje snadno a přesně měřit teplotu podlahy. Termostat funguje jako zesilovač signálu pro elektrická topná tělesa umístěná ve větší vzdálenosti od centrální řídicí jednotky. pokojové teplotní čidlo Danfoss Link RS pro přesný záznam a nastavení teplotních hodnot Skvělý tepelný komfort Elektrické topné rohože pro vytápění podlahy se často používají jako doplněk k radiátorům nebo jako samostatné zdroje tepla mimo topnou sezónu. Systém reaguje velmi rychle a nabízí příjemné teploty v časech dle vaší volby. Podlahový termostat Danfoss Link TM FT vypínač Zap./Vyp. bezdrátové připojení k centrální řídicí jednotce Danfoss Link CC podlahové čidlo spínaná zátěž 15 A, indukční zátěž 4 A Pokojové teplotní čidlo Danfoss Link TM RS velká flexibilita možnost libovolného umístění podsvícení displeje vestavěné čidlo pro měření teploty v místnosti ukazatel požadované a skutečné teploty nadčasový moderní design 2 tužkové AA baterie životnost baterií až 2 roky výstražné hlášení slabá baterie a žádný signál

7 a elektrické spotřebiče Ve sdruženém systému lze pod správu centrální řídicí jednotky zapojit i elektrické spotřebiče. Zákazník se může rozhodnout, jak chce relé použít uvažovat lze o všech možnostech od akvária, bazénu, sauny až po venkovní osvětlení. Ve spojení s pokojovým teplotním čidlem Danfoss Link RS lze relé používat i k regulaci teploty v místnosti, například k spínání termoelektrického pohonu TWA. Relé pod omítku Danfoss Link HR Relé s řídicí jednotkou Danfoss Link CC komunikuje bezdrátově. Využijte potenciál úspor Dalších úspor lze dosáhnout regulací všech elektrických spotřebičů. Mnohé domácí spotřebiče (např. televizor, hi-fi nebo WLAN) jsou zapnuté v pohotovostním režimu, což přináší potenciál ke snížení nákladů. Pomocí centrální řídicí jednotky Danfoss Link CC lze těchto úspor dosáhnout. Relé pod omítku Danfoss Link TM HR Zesilovač signálu CF-RU * * * * Danfoss Link TM CC CF-RU CF-RU CF-RU living connect Pomocí zesilovače signálu lze rozšířit dosah signálu mezi centrální řídicí jednotkou a jednotlivými instalacemi. To může být nutné při špatném připojení vysílače, například u rozvětvených instalací, při velkých vzdálenostech mezi místnostmi, při výskytu kovových překážek nebo v případě různých konstrukčních zvláštností domu či bytu. *vzdálenost ve volném prostoru

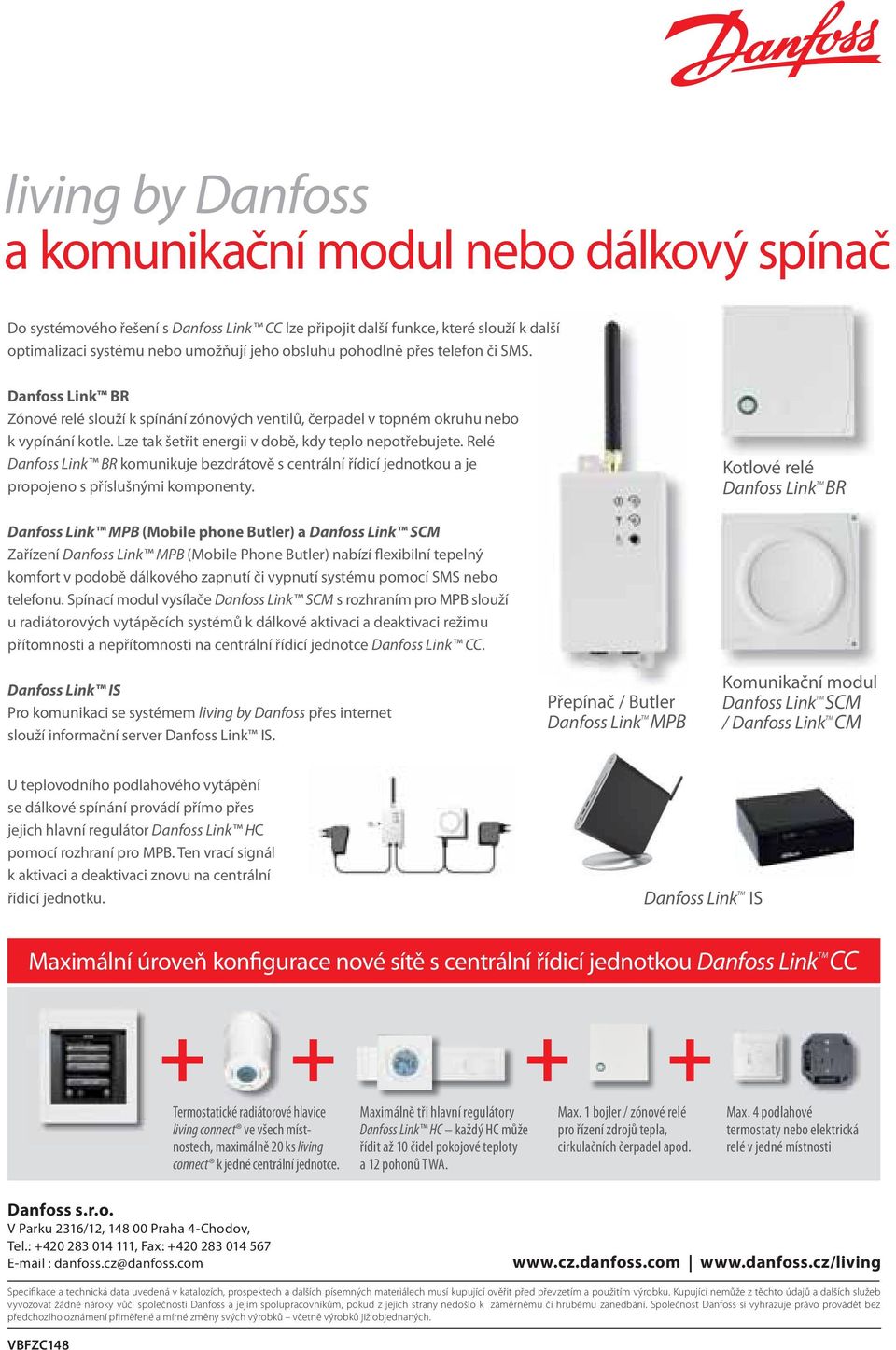

8 a komunikační modul nebo dálkový spínač Do systémového řešení s Danfoss Link CC lze připojit další funkce, které slouží k další optimalizaci systému nebo umožňují jeho obsluhu pohodlně přes telefon či SMS. Danfoss Link BR Zónové relé slouží k spínání zónových ventilů, čerpadel v topném okruhu nebo k vypínání kotle. Lze tak šetřit energii v době, kdy teplo nepotřebujete. Relé Danfoss Link BR komunikuje bezdrátově s centrální řídicí jednotkou a je propojeno s příslušnými komponenty. Kotlové relé Danfoss Link TM BR Danfoss Link MPB (Mobile phone Butler) a Danfoss Link SCM Zařízení Danfoss Link MPB (Mobile Phone Butler) nabízí flexibilní tepelný komfort v podobě dálkového zapnutí či vypnutí systému pomocí SMS nebo telefonu. Spínací modul vysílače Danfoss Link SCM s rozhraním pro MPB slouží u radiátorových vytápěcích systémů k dálkové aktivaci a deaktivaci režimu přítomnosti a nepřítomnosti na centrální řídicí jednotce Danfoss Link CC. Danfoss Link IS Pro komunikaci se systémem living by Danfoss přes internet slouží informační server Danfoss Link IS. Přepínač / Butler Danfoss Link TM MPB Komunikační modul Danfoss Link TM SCM / Danfoss Link TM CM U teplovodního podlahového vytápění se dálkové spínání provádí přímo přes jejich hlavní regulátor Danfoss Link HC pomocí rozhraní pro MPB. Ten vrací signál k aktivaci a deaktivaci znovu na centrální řídicí jednotku. Danfoss Link TM IS Maximální úroveň konfigurace nové sítě s centrální řídicí jednotkou Danfoss Link TM CC Termostatické radiátorové hlavice living connect ve všech místnostech, maximálně 20 ks living connect k jedné centrální jednotce. Maximálně tři hlavní regulátory Danfoss Link HC každý HC může řídit až 10 čidel pokojové teploty a 12 pohonů TWA. Max. 1 bojler / zónové relé pro řízení zdrojů tepla, cirkulačních čerpadel apod. Max. 4 podlahové termostaty nebo elektrická relé v jedné místnosti Danfoss s.r.o. V Parku 2316/12, Praha 4-Chodov, Tel.: , Fax: danfoss.cz@danfoss.com Specifikace a technická data uvedená v katalozích, prospektech a dalších písemných materiálech musí kupující ověřit před převzetím a použitím výrobku. Kupující nemůže z těchto údajů a dalších služeb vyvozovat žádné nároky vůči společnosti Danfoss a jejím spolupracovníkům, pokud z jejich strany nedošlo k záměrnému či hrubému zanedbání. Společnost Danfoss si vyhrazuje právo provádět bez předchozího oznámení přiměřené a mírné změny svých výrobků včetně výrobků již objednaných. VBFZC148
