1 NÁVOD NA POUŽITIE ROTAVÁTORA ROTALUX 5 U P O Z O R N E N I E! Pred uvedením stroja do prevádzky skontrolujte, resp. (podľa návodu) nalejte olej do motora a do šnekovej prevodovky (výrobca väčšinou dodáva rotavátor bez náplní). Prídavné zariadenia k rotavátoru (pluh, šípový pluh, vyorávač zemiakov a kultivátor) sa môže použiť iba spolu s namontovanou prídavnou prevodovkou ROTALUX, ktorá zníži otáčky vychádzajúce z motora prevodom na polovicu a tým umožní použitie hore uvedených prídavných zariadení bez poškodenia stroja.

2 Obsah 1. Bezpečnostné predpisy Dbajte na bezpečnosť počas prevádzky rotavátora! Všeobecné bezpečnostné informácie Pred začiatkom práce s rotavátorom Počas práce so strojom Pred začiatkom údržby na rotavátore Po výkone údržby na rotavátore Bezpečnostné zariadenia Ochranný kryt Bezpečnostná spojka Popis rotavátora, technické údaje Technické údaje Prevádzkovanie rotavátora Spustenie motora Prevádzkovanie Návod na údržbu rotavátora Príslušenstvo Doplnky Popis doplnkov Nákres a popis súčiastok Bezpečnostné predpisy 1.2. Dbajte na bezpečnosť počas prevádzky rotavátora! Rotalátor je určený na obhospodarovanie malých záhrad a viníc obrábaných vo voľnom čase. Je vhodný na preoranie pôdy pred sadením, ako aj na ničenie burín a iné spôsoby obrábania pôdy. S pripojenou prídavnou prevodovkou zn. ROTALUX sa stáva vhodným na plečkovanie, orbu, oborávanie a na ničenie buriny - všetko podľa návodu nachádzajúceho sa v tomto manuáli. Transportovať sa môže v rozobratom (po uvoľnení kormidla a jeho otočením na rotavátor) alebo poskladanom stave. Dbajte na jeho stabilitu pri prevoze. V prípade že ho prenášate v rozobratom stave, dbajte na presnosť pri jeho zmontovaní! Za poškodenie stroja spôsobené používaním, ktoré nezodpovedá tomu, ktoré je popísané v tomto manuáli výrobca nenesie žiadnu zodpovednosť. Užívateľ rotavátora nesie zodpovednosť za škody na zdraví alebo majetku tretích osôb spôsobených používaním rotavátora. Vykonaním neautorizovaných zmien na rotavátore automaticky prichádzate o záruku Všeobecné bezpečnostné informácie Pred prvým použitím rotavátora si dôkladne prečítajte tento návod na použitie a riaďte sa jeho pokynmi. Poučte ostatných užívateľov o správnom používaní rotavátora. Starostlivo si uschovajte návod na použitie a počas používania ho majte vždy po ruke. 1

3 V prípade zmeny vlastníka rotavátora novému vlastníkovi odovzdajte aj tento návod na použitie. Náhradné diely musia zodpovedať požiadavkám výrobcu, z tohto dôvodu využívajte len originálne alebo výrobcom autorizované náhradné diely. Opravy nechajte vykonávať len v autorizovanom servise Pred začiatkom práce s rotavátorom Osoby používajúce rotavátor nemôžu byť pod vplyvom omamných alebo psychotropných látok ako sú napr. alkohol, drogy alebo určité lieky. Osoby mladšie ako 18 rokov nesmú používať rotavátor. Pred začiatkom práce sa oboznámte so všetkými zariadeniami, ovládacími prvkami a ich funkciami. Palivo uschovávajte len v takých nádržiach, ktoré sú na toto určené, vyhýbajte sa zdrojom tepla (napr. kachliam alebo zásobníkom horúcej vody). Počas tankovania sa vyhýbajte manipulácií s otvoreným ohňom ako aj tvorbe iskier a nefajčite! V prípade, že vyšplechne palivo tak neskúšajte naštartovať motor! Odneste stroj ďalej, na miesto kde nehrozí vznietenie a počkajte, kým sa palivo neodparí! Po tankovaní naskrutkujte späť kryt palivovej nádrže! Poškodený výfuk, palivovú nádrž alebo jej kryt vymeňte. Adaptéry a doplnky montujte podľa návodu na použitie. Nepoužívajte stroj pokiaľ nemáte na nohách pevnú obuv! 1.5. Počas práce so strojom Počas práce s rotavátorom majte na sebe vhodné pracovné oblečenie, napríklad: pevnú obuv, dlhé nohavice, priľnavé šaty, ochranné okuliare. rotavátor využívajte len v prípade, že je v bezvadnom technickom stave. Netankujte keď beží motor alebo keď je ešte horúci. Benzín sa môže vznietiť alebo vybuchnúť. Neuskladňujte a nevyužívajte rotavátor v takej budove, kde sa môžu benzínové výpary vznietiť v dôsledku iskier alebo ohňa. Keď treba vyliať benzín z nádrže, tak to vykonávajte len na otvorenom priestranstve. Rotavátor tankujte len na voľnom priestranstve! Vyhýbajte sa manipulácií s otvoreným ohňom ako aj iskrám a nefajčite! Uistite sa, že na obrábanej ploche nie je žiadna iná osoba, zvlášť nie deti, alebo zvieratá! Skontrolujte plochu, na ktorej chcete použiť rotavátor, a odstráňte všetky také predmety, ktoré by mohol zachytiť a namotať na seba. Takto sa môžete vyhnúť zraneniam a poškodeniu rotavátora. Na svahoch so sklonom vyše 20% nevyužívajte rotavátor! Práca na svahu je nebezpečná; rotavátor sa môže pošmyknúť alebo prevážiť. Nikdy nepracujte kolmo na svah, vždy choďte len po vrstovniciach! Dávajte si zvlášť pozor pri zmene smeru práce na svahu! Takisto si dajte pozor aj pri otáčaní a v prípade ťahania stroja! Rotavátor používajte len pri dennom svetle alebo v prípade, že je dostupné adekvátne umelé osvetlenie. Rotavátor neslúži na prenos osôb. Neberte so sebou pasažierov. Nedávajte si nohy a nesiahajte rukami k pohyblivým častiam! Nemeňte charakteristiky motora! 2

4 1.6. Pred začiatkom údržby na rotavátore Chráňte sa pred zraneniami. Pred tým, než začnete nejakú údržbu na rotavátore: Zastavte motor. Počkajte kým všetky pohyblivé časti zastanú. Motor musí vychladnúť. Dajte dole z motora kryt sviečky, aby sa motor ani náhodou nemohol naštartovať. Je zakázané stáť pred rotavátorom, kým jeho motor ešte nezastal! 1.7. Po výkone údržby, alebo práce na rotavátore Rotavátor opustite len po tom, čo jeho motor už nie je v chode! 1.8. Bezpečnostné zariadenia Bezpečnostné prvky chránia Vaše zdravie, preto musia byť vždy prevádzkyschopné. Bezpečnostné prvky nesmiete meniť alebo uvádzať mimo prevádzku Ochranný kryt Ochranný kryt vás chráni pred rotujúcimi nožmi a vyletujúcimi predmetmi, ktoré by vás mohli zraniť alebo poškodiť ostatné časti rotavátora. (napr.: motor) Pri prevádzkovaní rotavátora bez ochranného krytu automaticky prichádzate o záruku! Bezpečnostná spojka Bezpečnostná spojka prenáša točivý moment len vtedy, keď užívateľ rotavátora pritláča spojkovú páčku ku kormidlu rotavátora. V prípade, že ju pustíte, tak sa hriadeľ rotavátora prestane točiť. Je zakázané dodatočne fixovať bezpečnostnú spojku. 1. Popis rotavátora, technické údaje Rotavátor poháňa spaľovací motor, ktorý je namontovaný na kostru z hliníkovej zliatiny pomocou skrutiek. Stroj sa dodáva s: Remeňovou spojkou Hlavný hriadeľ motora a závitový hriadeľa prevodu sa spája pomocou dvoch točiacich sa diskov a klinového remeňa. Pomocou potiahnutia ovládacej páčky na kormidle sa remeň napne vzniká pohon jeho pustením sa remeň uvoľní, vtedy sa pohon zastaví. Prevodový koeficient na závitovom hriadeli je 1:24. Na výstupný hriadeľ závitového prevodu sa montujú aktívne obrábacie nástroje. V základnom stave sa dodáva rotavátor s namontovanou rotačnou pôdnou frézou. Počet rotujúcich nožov a bočných diskov sa dá meniť. Bočné disky chránia mladé rastliny od toho, aby ich vyletujúce hrudy náhodou neprikryli. Horná časť kormidla sa pripevňuje ku kostre pomocou spodnej časti. Medzi spodnou a hornou časťou kormidla sa dá nastaviť jeho výška. Na hornej časti kormidla sa ovláda plyn, kde môžete nastavovať, vypínať a štartovať motor pomocou plynového bowdenu. Na zadnej časti šnekovej prevodovke je 3

5 namontovaný držiak, ktorý slúži na montáž pasívnych kultivačných nástrojov a aj ako držiak prepravných kolies Technické údaje Rotalux 5- Názov -B40 -B55 -H55 -H65 -N40 -N55 Typ motora Briggs Briggs Honda Honda Sprint 40 Quantum GCV 160 GCV 190 T475 T675 Výkon 4 Hp 5,5 Hp 5,5 Hp 6,5 Hp 3,5 Hp 5,9 Hp (2,9kW) (4kW) (4kW) (4,8kW) (2,6kW) (4,4kW) Počet rotač. 4 4 alebo 6 4 alebo 6 4 alebo alebo 6 motýk Pracovná šírka 550 alebo 550 alebo 550 alebo 550 (mm) Pracovná hĺbka (mm) max. 220 Typ spojky remeňová Váha (kg) alebo Prevádzkovanie rotavátora 2.1. Spustenie motora Pred prvým spustením motora si prečítajte návod na použitie a údržbu a potom počas všetkých prípadov, keď využívate rotavátor sa riaďte jeho pokynmi. Pred spustením najprv nastavíme kormidlo do vhodnej pozície, potom skontrolujeme stav oleja v motore podľa návodu na údržbu a tiež stav oleja v šnekovej prevodovke (výrobca dodáva rotavátory väčšinou bez náplní olejov). Pred spustením ručne skontrolujeme, či sú jednotlivé súčasti rotavátora a skrutky na ňom dostatočne pevne zatiahnuté. V prípade, že niektorá skrutka povolila, tak ju dotiahneme. Ochranné kryty na rotavátore nesmú byť poškodené a bezpečnostná spojka musí byť otvorená. Doplňte benzín pred spustením motora. Benzín dolejte maximálne do takej výšky, aby siahal jeden centimeter pod vrchom palivovej nádrže. Do rotavátora lejte len 95 - okt. bezolovnatý benzín. Spúšťať stroj v uzavretých priestoroch je zakázané! Stáť pred naštartovaným strojom je zakázané! Postavíme sa za kormidlo a plynovú páčku prepneme do hornej - štartovacej pozície (nápis: START), potom silne uchytíme štartovacie lanko, a vytiahneme ho opatrne aspoň na 30 cm. V tejto pozícií ho silne, súvisle a rýchlo potiahneme (netrháme ním) a motor sa ľahko spustí. Následne dáme lanko späť do pôvodnej polohy. Po spustení motora, keď sa stabilizujú jeho otáčky, troška popustíme plynovú páčku, aby sa karburátor dostal z nasávacieho stavu. V prípade, že má motor manuálny sýtič (gumené tlačidlo), tak pred spustením ho max. šesťkrát stlačíme. V prípade, že je motor už zahriaty, tak sýtič a/alebo plynovú páčku netreba využívať. 4

6 2.2. Prevádzkovanie Postavte sa za kormidlo, prestavte prepravné kolesá tak, že budú smerovať dohora a potom nastavte ich opačnú stranu do príslušnej výšky, pomocou čapu a zaisťovacích kolíkov ho fixujte. Bezpečnostnú spojku stlačte a začnú sa točiť rotačné frézy a môžete začať s prácou. Dbajte na to, aby bolo kormidlo vo vhodnej výške. Zastavenie motora sa vykonáva pomocou stlačenia plynovej páčky do spodnej polohy do stavu Stop. Pokiaľ rotavátor dlhodobo nepoužívate tak dajte dole zo sviečky jej kryt, aby sa ani nedopatrením (napr. dieťaťom) nemohol naštartovať motor. 3. Návod na údržbu rotavátora Kontrola oleja v motore: Rotavátor si nevyžaduje veľa údržby. Najdôležitejšia je kontrola stavu oleja. Jeho objem v motore (cca. do 0,6 dcl oleja - SAE 10W 30) musí byť v rozmedzí medzi dvoma značkami na odmerke, tak ako to je popísané v návode na použitie motora. V prípade používania po prvých 5-ich hodinách vymeňte olej v motore, a potom každých 20 prevádzkových hodín kontrolujte hladinu oleja v motore. Olej v motore vymieňajte každých prevádzkových hodín, alebo 1 x ročne. Motor nemá výpustný otvor na olej, preto teplý olej z motora vytiahnite pomocou ručnej pumpy na olej, alebo ho po minutí paliva vylejte z motora cez nalievací a kontrolný otvor, ale ZÁSADNE IBA NA STRANU MOTORA, KDE SA NACHÁDZA UVEDENÝ OTVOR! Ak by ste ho vylievali na druhú stranu, olej sa dostane do vzduchového filtra a karburátora a motor by sa potom nedal naštartovať, alebo by nepracoval správne. Kontrola oleja v šnekovej prevodovke: V spodnej časti rotavátora sa nachádza šneková prevodovka. Pri vodorovnej polohe stroja, musí hladina oleja (prevod. olej SAE 80 W - 90, napr.: Castrol Manual EP 80 W) v prevodovke dosahovať do výšky spodného okraja doplňovacieho otvoru, čo zistíme tak, že odskrutkujeme plastovú skrutku (zvyčajne červenej farby), ktorá sa nachádza na pravej strane prevodovky (pri pohľade spredu) a stroj mierne nakloníme smerom ku kontrolnému (a zároveň aj nalievaciemu) otvoru, pričom musí olej z otvoru začať vytekať (objem oleja v prevodovke je cca. 0,3 dcl). Ak nevyteká, musíme ho doplniť. Prevodový olej treba pravidelne kontrolovať. a meniť každých 50 hodín! V prípade, že nebudete rotavátor používať dlhšiu dobu (napr. cez zimu) tak vyprázdnite palivovú nádrž a spustite motor tak, aby sa minul všetok benzín z karburátora. Vyberte sviečku a cez otvor sviečky nalejte cca. 5 cm 3 oleja do valca, a potom pomocou štartovacieho lanka rozmažte olej na stenách valca. Sviečku ľahko zaskrutkujte späť, pred prvým štartovaním ju potom zatiahnite. Pracovné nástroje umyjeme! 4. Príslušenstvo 1 ks. Manuálu k rotavátoru 1 ks. Manuálu k motoru 1 ks. Záručný list 5. Doplnky Doplnky, ktoré si môžete dodatočne kúpiť: 5

7 Aktívne (hnacie) nástroje: Prídavná prevodovka, železné kolesá malé alebo veľké, ľahké (gumenné) račňové kolesá (vhodné na vozík), ťažké (gumenné) račňové kolesá (vhodné na vozík aj na oranie) Pasívne (ťažné) nástroje: Orací pravotočivý pluh, vyorávač zemiakov, kultivátor plečka, rotačný kultivátor, šípový pluh Popis doplnkov Prídavná prevodovka (iba pre typy 5-B55, 5-H55, 5-H65 a 5-N55). Zníži otáčky vychádzajúce z motora prevodom na polovicu a pomocou toho sa rotavátor (po namontovaní železných kolies) stane vhodným na využitie ťažných nástrojov (napr.: pluhu, šípového pluhu a pod.) Keď namontujete širšiu časť prídavnej prevodovky na výstupný hriadeľ, tak zdvojnásobíte otáčky. Po odstránení čapov a zaisťovacích pružín dajte dole rotačné motyky na ľavej a pravej výstupnej osi šnekovej prevodovky. Spájacie tyče spájajúce dve strany prídavnej prevodovky odmontujte a takto môžete namontovať dve (už samostatné) strany prídavnej prevodovky na hriadeľ. Namontujte späť spájacie tyče a zatiahnite skrutky. Železné kolesá Spolu s prídavnou prevodovkou umožňujú využitie ťažných (pasívnych) nástrojov na rotavátore (iba pre typy 5-B55, 5-H55, 5-H65 a 5-N55). Po tom, čo namontujete prídavnú prevodovku, tak na jej výstupné hriadele namontujte železné kolesá, ktoré následne fixujte pomocou čapov a zaisťovacích pružín. 6

8 Rotačný vertikutátor Využíva sa na mechanické ničenie buriny resp. na dôkladné kyprenie pôdy. Po odstránení fixačných čapov dajte dole rotačné motyky na ľavej a pravej výstupnej osi šnekovej prevodovky a namiesto nich namontujte obe časti rotačného kultivátora. Fixujte ich pomocou čapov a zaisťovacích pružín. Orací pravotočivý pluh (vhodný pre typy 5-B55, 5-H55, 5-H65 a 5-N55) V prípade, že sa jedná o pravidelne obrábané plochy, a pôda je dostatočne vlhká, tak sa tento nástroj môže využiť na orbu. Môže sa použiť iba s prídavnou prevodovkou zn. ROTALUX. Pravotočivý pluh fixujete na miesto držiaka kolies, po tom ako ho odmontujete (držia ho 2 ks M 10 x 50 HLF skrutiek). 7

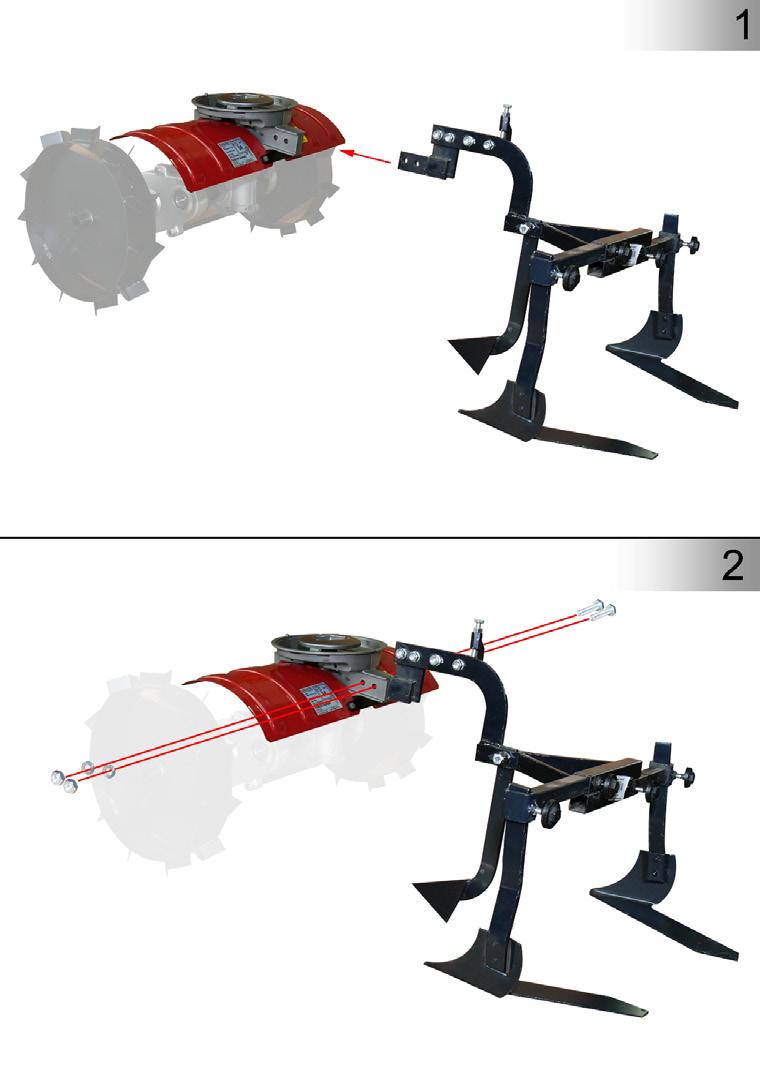

9 Vyorávač zemiakov Pomáha pri zbere zemiakov, odporúčame ho použiť iba s prídavnou prevodovkou. Vyorávač zemiakov umiestnime na držiak kolies. Odmontujte kolesá a namontujeme vyorávač zemiakov. Nastavenie a fixácia sa deje pomocou čapov. Kultivátor (vhodný pre typy 5-B55, 5-H55, 5-H65 a 5-N55) Je vhodným nástrojom na ničenie buriny a kyprenie zeminy ako aj čistenie medzi radmi rôznych zasadených rastlín (nakoľko sa dá nastavovať). Odporúčame ho používať iba s prídavnou prevodovkou zn. ROTALUX. Kultivátor fixujete na miesto držiaka pluhu, po tom čo sme ho odmontovali (držia ho 2 ks M10x50 HLF skrutiek). 8

10 Šípový pluh (vhodný pre typy 5-B55, 5-H55, 5-H65 a 5-N55) Nástroj vhodný na oborávanie. Môže sa používať iba s prídavnou prevodovkou Šípový pluh sa montuje namiesto prepravných kolies - podobne ako vyorávač zemiakov. Nastavenie a fixácia sa deje pomocou čapov, presne tak ako v prípade prepr. kolies. 9

11 Č. položky Názov Motor 201 Klin 4.7x4, 7x Teleso hr. spojky 203 Skrutka M8x Vodiaci čap 205 Skrutka uchyt.hr.spojky 206 Podložka M Matica M8 208 Podložka M8 209 Podložka M8 210 Podložka M6 211 Matica M6 212 Napínacie oko 25 mm 213 Držiak napínania 214 Pružina 215 Vymedzovací krúžok 216 Vodiaca objímka remeňa 217 Vodiaca hriadeľ 218 Skrutka vodiaca 219 Remenica 220 Objímka 221 Spojková remen.horná časť 222 Klinový remeň 13x Skrutka M8x Spojková remen.dolná časť 223 Klin 5x5x Ložisko 6205 ZZ 227 Šneková hriadeľ 228 Hriadeľ šnek. kolesa 229 Ložisko kuželové Klin 8x7x40mm 231 Gufero 25x47x7 232 Koleso ozubené 233 Prachovka 234 Skrutka 8x Obal šnek.prevodovky pravý 236 Obal šnek.prevodovky ľavý 237 Ochranný kryt pravý 238 Ochranný kryt ľavý 239 Motyčka 240 Motyčka 241 Motyčka 242 Motyčka 243 Bočný disk 244 Pružina zaisť. 245 Kolík zaisť. 246 Držiak radlice pravý 247 Držiak radlice ľavý

12 Vymedzovací krúžok 16x12x Spojovacia pásovina 250 Matica Ml0 251 Skrutka M10X Skrutka M10x Matica M8 254 Skrutka M8x Skrutka 8x Reg. plynu - bowden 257 Gumený hmatník 258 Skrutka 6,3x Páčka spojky 260 Skrutka M6x Spojkové lanko-bowden 262 Držiak kolies 263 Podložka zaisť.18mm 264 Koleso 265 Vypúšťacia skrutka oleja skrutka 266 Rameno riadiace spodné 267 Rameno riadiace horné 268 Vodiaci kolík

13 12

14 13
