1 ISŠT Mělník Číslo projektu Označení materiálu Název školy Autor Tematická oblast CZ.1.07/1.5.00/ VY_32_ INOVACE_C.3.18 Integrovaná střední škola technická Mělník, K učilišti 2566, Mělník Ing.František Moravec Základy elektrotechniky Ročník Anotace Metodický pokyn 2ME Zesilovače Zhotoveno květen 2012 Frontální vyučování doplněné metodou průběžného kladení otázek pro objasnění probírané látky, po výkladu následuje zpětnovazební test pro ověření a zpevnění vyložené látky

Zesilovače IV. NF zesilovače Zpětná vazba Zpětná vazba v zesilovači princip a druhy Z.V. Vzniká tehdy, pokud část výstupního signálu U2 přivedeme zpět na vstup zesilovače, kde se přičte k budícímu signálu U1.

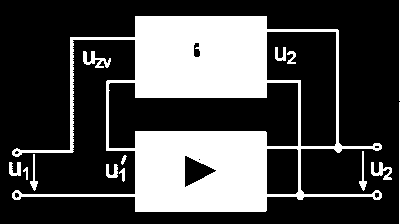

2 Zesilovače IV. NF zesilovače Zpětná vazba Zpětná vazba v zesilovači princip a druhy Z.V. Vzniká tehdy, pokud část výstupního signálu U2 přivedeme zpět na vstup zesilovače, kde se přičte k budícímu signálu U1. Tuto část signálu U2 označujeme U ZV (zpětnovazební napětí) a ovlivňuje ji β (činitel zpětné vazby) Zpětná vazba ovlivňuje některé parametry zesilovače zesílení, stabilitu, apod 1) PODLE VLIVU NA ZESÍLENÍ ZESILOVAČE KLADNÁ ZPĚTNÁ VAZBA Zpětnovazební signál se sčítá s původním vstupním signálem. Zvětšuje zesílení a zkreslení, ale také kmitočtovou nestabilitu.uplatňuje se například u zpětnovazebních oscilátorů. ZÁPORNÁ ZPĚTNÁ VAZBA Zpětnovazební signál se odečítá od původního vstupního signálu. Zmenšuje zesílení a zkreslení, ale zvětšuje stabilitu zesilovače. Zdokonaluje parametry zesilovače a snižuje jejich vliv na nežádoucích vlastnostech součástek; včetně nežádoucího vlivu na teplotu U ZV = β. U 2

3 Zesilovače IV. NF zesilovače Zpětná vazba 2) PODLE ZPŮSOBU PŘIVEDENÍ ZPĚTNOVAZEBNÍHO SIGNÁLU NA VSTUP SÉRIOVÁ ZPĚTNÁ VAZBA Zpětnovazební signál působí v sérii s původním vstupním signálem PARALELNÍ ZPĚTNÁ VAZBA Zpětnovazební signál se přivádí paralelně k původnímu vstupnímu signálu 3) PODLE ZPŮSOBU ODBĚRU ZPĚTNOVAZEBNÍHO SIGNÁLU Z VÝSTUPU NAPĚŤOVÁ ZPĚTNÁ VAZBA Zpětnovazební signál je úměrný výstupnímu napětí zesilovače U2 PROUDOVÁ ZPĚTNÁ VAZBA Zpětnovazební signál je úměrný výstupnímu proudu zesilovače I2

4 Test Popište jak vznikne kladná zpětná vazba a jaký má vliv na zesílení zesilovače. Uveďte též příklady jejího využití v praxi 2. Popište jak vznikne záporná zpětná vazba a jaký má vliv na zesílení zesilovače. Uveďte též příklady jejího využití v praxi 3. Čím se liší sériová a paralelní zpětná vazba? 4. Čím se liší zpětná vazba proudová a napěťová? Řešení: DUM - VY_32_ INOVACE_C.3.18 str. 2, 3

5 ISŠT Mělník Použitá literatura: [1] Příručka pro elektrotechnika Ing.Klaus Tkotz a kol., vydalo nakladatelství Europa- Sobotáles cz. s.r.o., Praha 10 v roce 2006 (ISBN ) [2] Praktická elektrotechnika Petr Bastian a kol., vydalo nakladatelství Europa- Sobotáles cz. s.r.o., Praha 10 v roce 2004 (ISBN ) [3] Volně šířené a dostupné firemní prezentační materiály a prodejní katalogy výrobců polovodičových součástek a finálních výrobků [4] Archiv autora Seznam zdrojů obrázků na jednotlivých stranách prezentace: 2. [4] 3. [4] Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing.František MORAVEC
