1 ISŠT Mělník Číslo projektu Označení materiálu Název školy Autor Tematická oblast Ročník Anotace CZ.1.07/1.5.00/ VY_32_INOVACE_H.2.10 Integrovaná střední škola technická Mělník, K učilišti 2566, Mělník Ing.František Moravec Elektrotechnika 2ME Elektrické stroje netočivé - transformátory Metodický pokyn Zhotoveno květen 2012 Frontální vyučování doplněné metodou průběžného kladení otázek pro objasnění probírané látky. Po výkladu následuje zadání a individuální řešení zadané úlohy. Postup řešení je kontrolován dataprojektorem

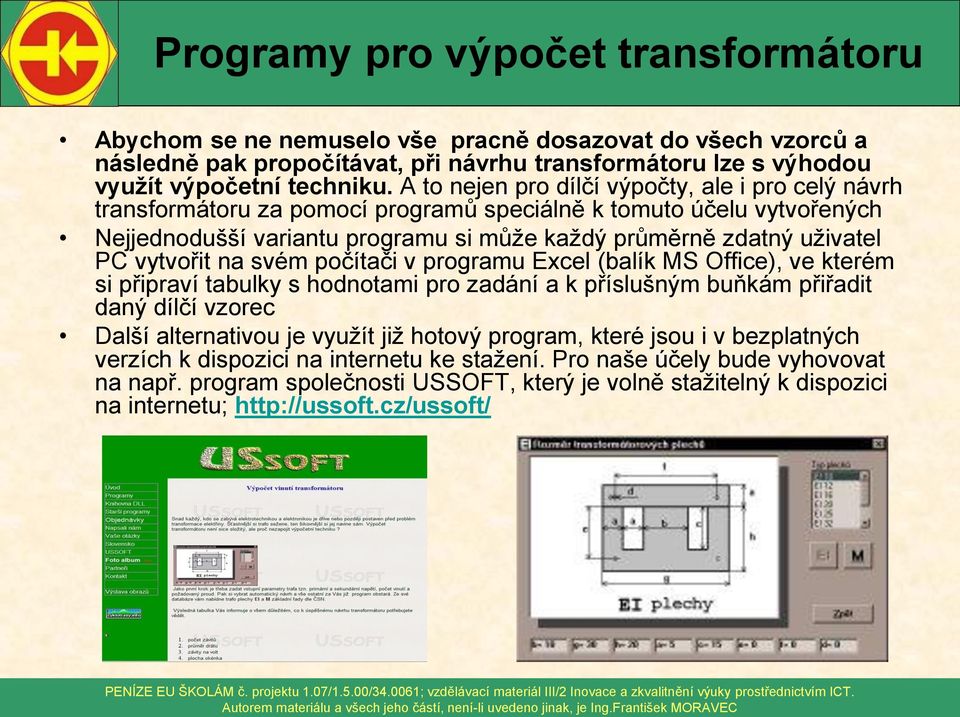

2 Abychom se ne nemuselo vše pracně dosazovat do všech vzorců a následně pak propočítávat, při návrhu transformátoru lze s výhodou využít výpočetní techniku. A to nejen pro dílčí výpočty, ale i pro celý návrh transformátoru za pomocí programů speciálně k tomuto účelu vytvořených Nejjednodušší variantu programu si může každý průměrně zdatný uživatel PC vytvořit na svém počítači v programu Excel (balík MS Office), ve kterém si připraví tabulky s hodnotami pro zadání a k příslušným buňkám přiřadit daný dílčí vzorec Další alternativou je využít již hotový program, které jsou i v bezplatných verzích k dispozici na internetu ke stažení. Pro naše účely bude vyhovovat na např. program společnosti USSOFT, který je volně stažitelný k dispozici na internetu;

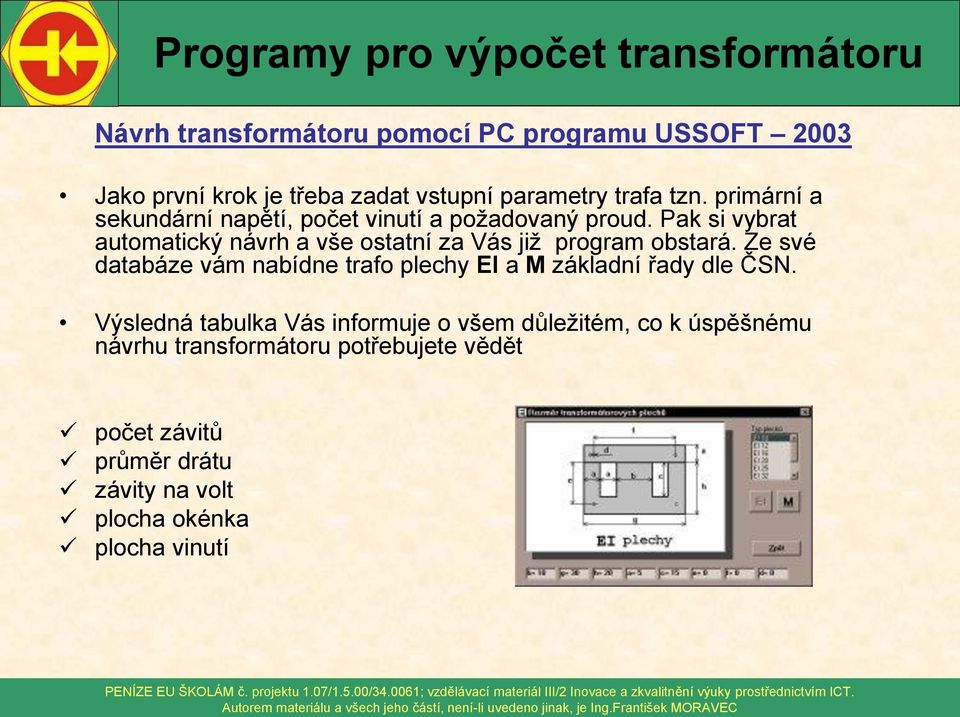

3 Návrh transformátoru pomocí PC programu USSOFT 2003 Jako první krok je třeba zadat vstupní parametry trafa tzn. primární a sekundární napětí, počet vinutí a požadovaný proud. Pak si vybrat automatický návrh a vše ostatní za Vás již program obstará. Ze své databáze vám nabídne trafo plechy EI a M základní řady dle ČSN. Výsledná tabulka Vás informuje o všem důležitém, co k úspěšnému návrhu transformátoru potřebujete vědět počet závitů průměr drátu závity na volt plocha okénka plocha vinutí

4 1. Zadáme vstupní požadované parametry: U1=230V, U2=12V, I2=2A 2. Podle výkonu přiřadíme vhodné jádro; v našem případě EI-25x25

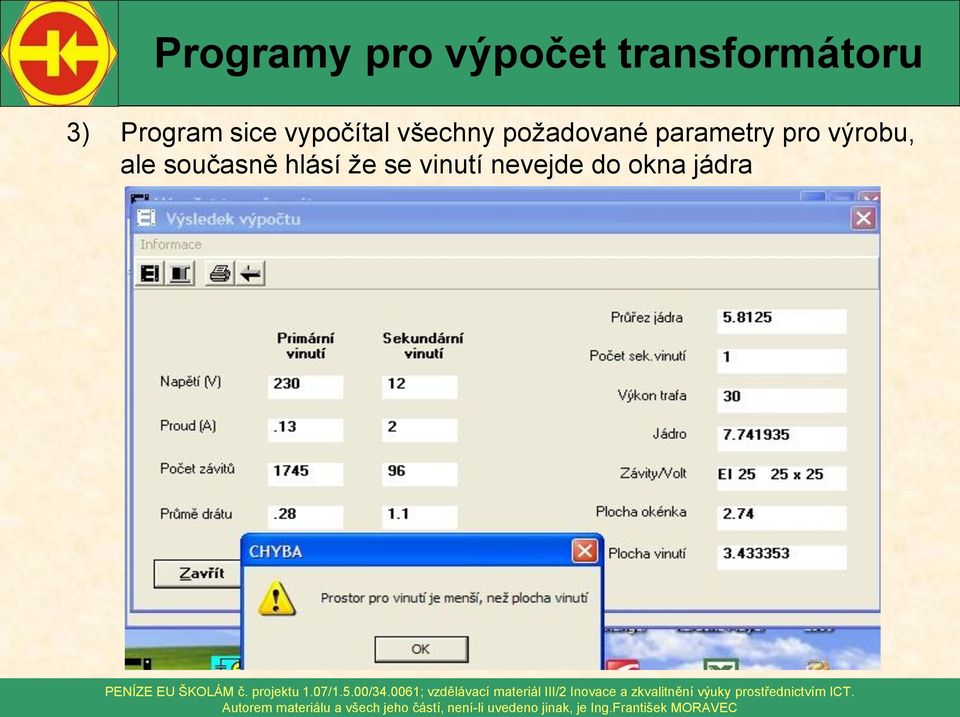

5 3) Program sice vypočítal všechny požadované parametry pro výrobu, ale současně hlásí že se vinutí nevejde do okna jádra

6 4) Pro zvětšení průřezu jádra stačí použít větší vrstvu stejných plechů. Tedy nový rozměr jádra zvolíme EI25x32; a teď je již vše pořádku

7 5) Konečně si můžeme v jiném okně programu ověřit a prohlédnout rozměry a tvar jádra a též si výsledky vytisknout na tiskárně

8 Další program pro výpočet transformátoru lze bezplatně stáhnout ze stránek -

9 Tento program najdete přímo na internetové adrese

10 Pro orientační výpočet postačí i program od Jana Melena

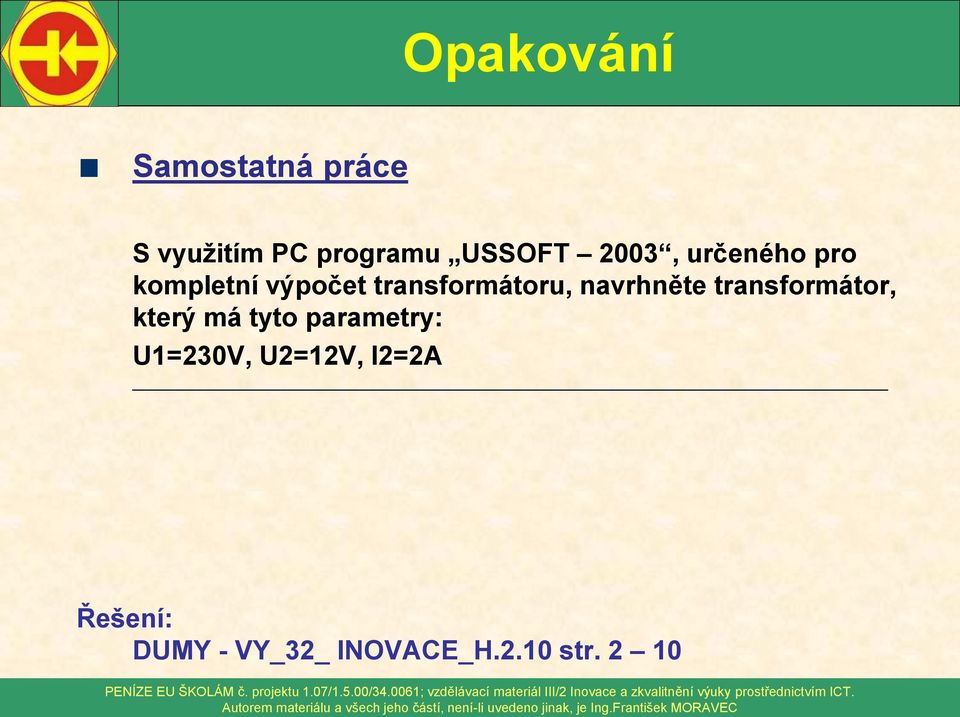

11 Opakování Samostatná práce S využitím PC programu USSOFT 2003, určeného pro kompletní výpočet transformátoru, navrhněte transformátor, který má tyto parametry: U1=230V, U2=12V, I2=2A Řešení: DUMY - VY_32_ INOVACE_H.2.10 str. 2 10
