2 Regulace otáček asynchronního motoru Otáčky rotoru jsou dány vztahem: 60 f n ns ( 1 s) (1 s) p Otáčky rotoru n závisí na: I. skluzu ( s ) II. kmitočtu napájecího napětí ( f ) III. počtu pólů ( p ) * Měnit otáčky lze tedy uskutečnit změnou kterékoliv z těchto veličin min Regulace změnou skluzu - změníme-li výkon, který se spotřebovává v rotoru, změní se i skluz. Umožňuje pouze docílit nižších otáček, než jsou otáčky mg.pole. Lze použít pouze pro motor s kroužkovou kotvou Regulace změnou počtu pólů přepínání větví jednoho statorového vinutí nebo přepínání různých samostatných vinutí uložených v drážkách statoru nad sebou. Dosahuje se pouze skokové změny otáček, neboť počet pólových dvojic je celé číslo 1

3 Regulace změnou kmitočtu - připojením frekvenčního měniče lze řídit frekvenci napětí a tím i vytvořeného magnetického pole statoru; pochopitelně i rozbíhat motor. Střídavý měnič přeměňuje DC napětí meziobvodu na trojfázové napětí s měnitelnou frekvenci a proměnným napětím při pulzní šířkové modulaci. Napětí se mění dobou sepnutí meziobvodu šířkou pulsu

4 Brzdění asynchronního motoru Při běžném odpojení motoru, který navíc např.pohání vlak či nějaký mechanizmus, od sítě je v něm nashromážděna velká pohybová energie, která způsobí dlouhý doběh motoru. Pro rychlejší zastavení motoru je třeba vytvořit brzdný moment, který lze vytvořit mechanicky i elektronicky Druhy brždění : I. Protiproudem - změněnou smyslu otáčení mg. pole statoru (prohozením dvou libovolných fází) se vytváří brzdný moment, působící proti směru otáčení rotoru. II. Generátorické motor při něm funguje jako generátor. Rotor má vyšší otáčky než mg.pole statoru ( n > n S ).. Je možné jej použít pro zastavení motoru, pouze pokud je možné měnit frekvenci otáčení magnetického pole frekvenčním měničem. Když vracíme vyrobenou energii zpět do sítě, jedná se tzv. rekuperaci. Tuto metodu využívají pro hospodárné brždění trolejbusy, tramvaje a lokomotivy III. Dynamické - statorové vinutí se přepne ze střídavého napětí sítě k stejnosměrnému. Vzniklé nepohyblivé mg. pole statoru brzdí pohybující se rotor

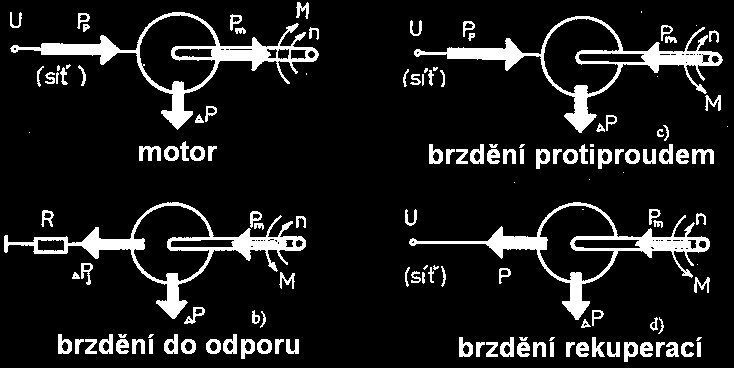

5 Energetická bilance při brždění

6 Test Jakými způsoby se dají řídit otáčky u asynchronních motorů? 2. Napište vztah pro výpočet otáček asynchronního motoru 3. K čemu se používá frekvenční měnič; popište stručně jeho funkci? 4. Jaké metody se používají pro asynchronních motorů? Co jsou to univerzální motory? Řešení: DUMY - VY_32_ INOVACE_H.3.19 str. 2-5
