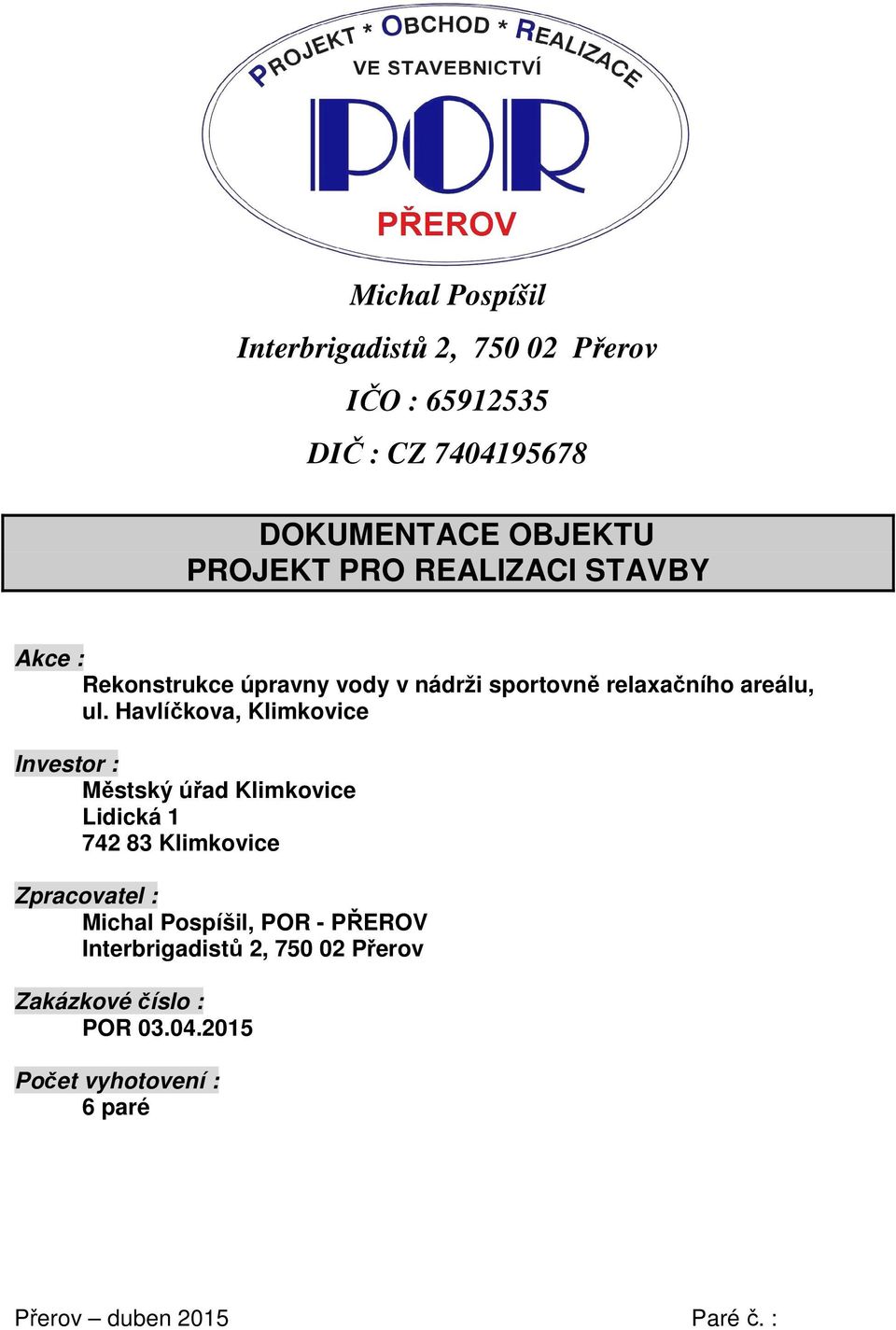

1 Michal Pospíšil Interbrigadistů 2, Přerov IČO : DIČ : CZ DOKUMENTACE OBJEKTU PROJEKT PRO REALIZACI STAVBY Akce : Investor : Městský úřad Klimkovice Lidická Klimkovice Zpracovatel : Michal Pospíšil, POR - PŘEROV Interbrigadistů 2, Přerov Zakázkové číslo : POR Počet vyhotovení : 6 paré Přerov duben 2015 Paré č. :

Lidická 1 742 83 Klimkovice Zpracovatel : Michal Pospíšil, POR - PŘEROV Interbrigadistů 2,

2 Název stavby: OBSAH DOKUMENTACE VÝKRESOVÁ ČÁST D VÝŘEZ Z KATASTRÁLNÍ MAPY D SITUACE AREÁLU D SCHÉMA TECHNOLOGIE ÚPRAVY VODY D PŮDORYS ÚPRAVNY VODY D PODÉLNÝ PROFIL 2

3 Název stavby: TECHNICKÁ ZPRÁVA A) Účel objektu sání vody z nádrže. Stavba je umístěna ve sportovně relaxačním areálu v Klimkovicích - p.č Vlastníkem parcely je Město Klimkovice, Lidická 1, Klimkovice. B) Zásady architektonického, funkčního, dispozičního řešení Jedná se o betonovou požární nádrž se skokanským můstkem. V nádrži je řešena recikulace vody, přes úpravnu s instalovaným čerpadlem a pískovým filtrem. Zařízení úpravny vody je v havarijním stavu. Recirkulace nádrže je napojena pouze na odběr vody z hladiny nádrže, což je nevyhovující hlavně při zahájení sezóny, kdy je nádrž napouštěna několik týdnů a vodu nelze upravovat. Výtlak upravené vody do nádrže je řešen ocelovým potrubím DN 80, přivedeným ke dnu nádrže, rozvedeným podél obvodových stěn s otvory, které nahrazují vtokové trysky. Toto potrubí bude ponecháno stávající. Projekt řeší doplnění systému odběru vody ode dna nádrže, vč. napojení na vypouštění nádrže. Součástí návrhu je také náhrada stávajícího zařízení úpravny vody za nové, vč. doplnění dávkovacích čerpadel k chemické a bakteriologické úpravě vody. Výkon úpravny vody bude respektovat parametry stávajícího výtlačného potrubí (DN 80). Nové zařízení úpravny vody výrazně zlepší hydraulické poměry a kvalitu vody v nádrži. Vzhledem k tomu, že se nejedná o umělé koupaliště, nevztahují se na recirkulaci vody v nádrži požadavky Vyhlášky 238/2011 Sb., ze dne 10. srpna 2011, která stanoví hygienické požadavky na koupaliště, sauny a hygienické limity písku v pískovištích venkovních hracích ploch. C) Kapacity,užitkové plochy sání vody z nádrže. Kapacity se nemění. D) Technické a konstrukční řešení objektu Při nejhlubší stěně nádrže - pod skokanským můstkem - bude u dna nádrže řešen sběrný rozvod, k odběru vody ode dna. Sběrný rozvod bude veden přes stěnu nádrže do stávající úpravny vody. Na trase bude řešena odbočka na úpravnu vody, osazená zpětnou klapkou. Na trase vypouštění bude instalována uzavírací klapka. Odbočka se zpětnou klapkou a uzávěrem bude osazena v uzavírací šachtě. Do trasy vypouštění bude za uzávěrem zaústěna voda z praní filtru. V úpravně vody budou osazena 2 nová čerpadla recirkulace, napojená na nový odběr vody z nádrže. Na sání čerpadel bude provedena odbočka s uzávěrem a zpětnou klapkou, pro možnost přísávání z akumulační jímky - při zahájení. Za čerpadly bude osazen pískový filtr k mechanickému čištění vody. Výtlak z filtru bude napojen na stávající potrubí výtlaku upravené vody DN 80. Před napojením na stávající ocelové potrubí bude řešeno dávkování chlornanu sodného a korektoru ph do potrubí výtlaku, pomocí nově instalovaných dávkovacích čerpadel s manuálním ovládáním. Nový rozvod vypouštění bude zaústěn do stávajícího potrubí vypouštění - odpadního PVC - KG v prostoru za úpravnou vody. Do nového rozvodu bude dle výškových možností přepojeno stávající vypouštění ze dna nádrže. 3

V nádrži je řešena recikulace vody, přes úpravnu s instalovaným čerpadlem a pískovým filtrem. Zařízení úpravny vody je v havarijním stavu.

4 Napojení nového zařízení úpravny vody na stávající elektroinstalaci není součástí PD. - stavební úpravy Stavební práce budou dodávkou investora - Města Klimkovice. zemní a výkopové práce prostup stěnou nádrže - jádrový vrt 180 mm pro potrubí PVC-U 160, s následnou hydroizolací šachta se zpětnou klapkou a uzávěrem součástí dodávky investora bude také přivedení zdrojové vody do objektu úpravny vody. terénní úpravy - ochozové plochy v trase nového rozvodu sání budou rozebrány a po ukončení prací předlážděny - stávající dlažbou, travnatý terén, narušený stavbou, bude srovnán a oset stávající oplocení (dřevěné i drátěné) v trase nového rozvodu sání a vypouštění bude demontováno a po ukončení prací opětovně osazeno. - technologie úpravny vody Při nejhlubší stěně nádrže - pod skokanským můstkem - bude u dna nádrže v hloubce cca 2m od horní hrany nádrže, řešen sběrný rozvod, k odběru vody ode dna. Bude použito tlakové lepené potrubí PVC-U 160, uchycené ke stěně nádrže typovými objímkami á 1m. Sběrný rozvod bude veden přes stěnu nádrže. Na trase bude řešena odbočka na úpravnu vody, osazená zpětnou klapkou. Na trase vypouštění bude instalována uzavírací klapka. Nový rozvod vypouštění - za uzávěrem - bude proveden z odpadního PVC-KG. Odbočka se zpětnou klapkou a uzávěrem bude osazena v uzavírací šachtě. Do trasy vypouštění bude za uzávěrem zaústěna voda z praní filtru - PVC-U 110. V úpravně vody budou osazena 2 nová čerpadla recirkulace, napojená na nový odběr vody z nádrže. Na sání čerpadel bude provedena odbočka s uzávěrem a zpětnou klapkou, pro možnost přísávání z akumulační jímky - při zahájení. Za čerpadly bude osazen pískový filtr k mechanickému čištění vody. Výtlak z filtru bude napojen na stávající potrubí výtlaku upravené vody DN 80. Před napojením na stávající ocelové potrubí bude řešeno dávkování chlornanu sodného a korektoru ph do potrubí výtlaku, pomocí nově instalovaných dávkovacích čerpadel s manuálním ovládáním. Nový rozvod vypouštění bude zaústěn do stávajícího potrubí vypouštění - odpadního PVC - KG v prostoru za úpravnou vody. Do nového rozvodu bude dle výškových možností přepojeno stávající vypouštění ze dna nádrže. - parametry úpravny vody : 2 x oběhové čerpadlo filtrace, 2,56/1,93 kw, 230 V 1 x tlakový pískový laminátový filtr, 1400 mm (filtrační náplň křemičitý písek) Dávkovací čerpadla chemikálií - chlornan sodný, korektor ph 2 x Q = 34 m 3 /h, při H = 10 m Q = 61 m 3 /h při v = 40 m 3 /h/m 2 E) Tepelně technické vlastnosti stavebních konstrukcí Nevztahuje se k projektu F) Způsob založení objektu Nevztahuje se k projektu 4

5 G) Vliv objektu a jeho užívání na životní prostředí Zrealizovaná stavba negativně neovlivní životní prostředí. sání vody z nádrže. H) Dopravní řešení Stávající příjezd. I) Ochrana objektu před škodlivými vlivy vnějšího prostředí Nevztahuje se k projektu stávající. J) Dodržení obecných požadavků na výstavbu K) Závěr: Nevztahuje se k projektu stávající. Konkrétní podmínky vztahů mezi dodavatelem a zástupcem investora jsou řešeny v uzavřené Smlouvě o dílo. Investor zajistí provedení zemních a výkopových prací, řešení vrtu do stávající stěny nádrže (u dna) a výstavbu potřebných šachet. Také zajistí napojení nových komponentů úpravny vody na stávající elektroinstalaci, vč. revize elektro. Přerov Duben 2015 Vypracoval : Michal Pospíšil 5

Konkrétní podmínky vztahů mezi dodavatelem a zástupcem investora jsou řešeny v uzavřené Smlouvě o dílo.
