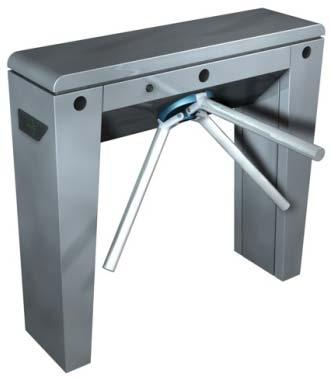

1 18/05/ Katalógový list Turnikety SlimStile EV ATT, SlimStile EV ATT-ITC Nízky trojtyčový obojsmerný turniket pre intenzívnu prevádzku. Spoľahlivá prevádzka, štandardný dizajn. Riadiaca elektronika umožňuje nastavenie rôznych režimov činnosti a pripojenie identifikačných systémov a diaľkového ovládania. Turniket SlimStile EV ATT (Alarmed Tripod Turnstile) ponúka vďaka fotobunkám a IR senzorom na detekciu pokusov o neautorizovaný prechod najvyššiu bezpečnosť. Zariadenie môže byť rozšírený o tlakové senzory pod vrchným krytom a o model SlimStile EV ATT-ITC (Improper Transit Control), ktorý detekuje simulovaný prechod turniketom. Určené pre inštalácie v interiéri. Pohon: Ručný, nemotorový. Smer: Obojsmerný, prechod vľavo (P/L) alebo vpravo (P/R). Materiály: - skrinka z kartáčovanej nereze AISI 304, - odnímateľný kryt z kartáčovanej nereze AISI 304, - otočná hlavica z duralu s tmavošedým náterom, - tyče z leštenej nereze AISI 316 (EN Grade 1K/2K) s privareným vekom, priemer tyčí 38mm, štandardná dĺžka 480 mm. Činnosť: Prechod v oboch smeroch elektronicky riadený Mechanizmus Hercules: Riadenie činností je dosiahnuté elektromechanickým centrálnym mechanizmom s tichým rotačným pohybom, ktorý je umiestnený v hornej časti skrinky turniketu. Obsahuje: - západku, ktorá vylúči dva prechody za sebou, - samostatne sa centrujúci mechanizmus, ktorý zabezpečí kompletnú rotáciu o 120 o do nasledujúcej východzej polohy, - hydraulický tlmič, ktorý zabezpečí hladkú a nehlučnú činnosť, - protinávratové zariadenie, ktoré znemožní reverznú rotáciu, akonáhle rotor vykonal otočenie z východzej polohy aspoň o 60 o Režimy činnosti: Mimoriadne situácie: Interfejs elektroniky LL2001: Čas uvoľnenia: Alarmy: - činnosť riadená identifikačným systémom pre jeden alebo oba smery, - trvale voľne otáčavý stav pre jeden alebo obidva smery, - trvale zablokovaný stav pre jeden alebo obidva smery, - v kľude zablokované - mechanizmus je zablokovaný, uvoľní sa po príchode signálu na uvoľnenie, v tomto režime je možnosť akumulovania povoľovacích signálov, - v kľude voľné - mechanizmus je stále voľný, zablokuje sa pri pokuse o prechod bez signálu na oprávnený prechod. V tomto režime sa predlžuje stredná doba medzi poruchami z 1,5 na 2,5 milióna cyklov, znižuje sa príkon a zvyšuje sa kapacita priechodu. V prípade straty napájania štandardne automaticky prechádza do voľne sa otáčajúceho stavu pre oba smery; zmenou montáže solenoidov možno turniket prekonfigurovať tak, aby voľné otáčanie bolo zablokované pre jeden alebo oba smery. - vstup pre bezpotenciálový NO kontakt na uvoľnenie pre každý smer zvlášť, - NO/NC výstup na blokovanie čítačky pre každý smer zvlášť, alebo výstup otvorený kolektor NPN na pripojenie akustickej signalizácie alarmu alebo výstup signalizácie sklopenej tyče - výstupy na pripojenie LED indikátora režimu používania prechodovej uličky alebo na pripojenie LED piktogramu na vrchný kryt turniketu (podľa nastavenia) pre každý smer zvlášť, - výstup na pripojenie počítadla prechodov pre pre každý smer zvlášť, - výstup na pripojenie servisného počítadla prechodov - vstupy pre diaľkové zadanie režimu používania prechodovej uličky (VOĽNÁ / ZABLOKOVANÁ / OVL. ČÍTAČKOU) pre každý smer zvlášť, - vstup pre núdzový spínač na zabezpečenie únikovej uličky (ak je turniket vybavený sklopnými tyčami), - sériový port RS485 pre využitie vlastným softvérom. Po uvoľnení impulzom ostáva uvoľnený na vykonanie prechodu v rozsahu od 0,2 do 60 sekúnd (výrobcom štandardne nastavené na 5 sekúnd), po vykonaní prechodu alebo po uplynutí času na jeho vykonanie sa zablokuje. Dva senzory inštalované na zariadení SlimStile EV ATT nad a pod tyčami generujú zvukový alarm v prípade detekcie pokusu o neautorizovaný prechod preskočením ponad alebo podlezením popod tyč. Popis výrobku SlimStile EV ATT bol navrhnutý tak, aby vytváral skutočnú uličku na zlepšenie kontroly prechodu. Sklopné tyče zabezpečia únikovú cestu v stave núdze. Zákazníci Vládne inštitúcie Administratíva Finančníctvo Telekomunikácie Informačné technológie Bankovníctvo Vydavateľstvá Centrá voľného času Priemysel Školstvo

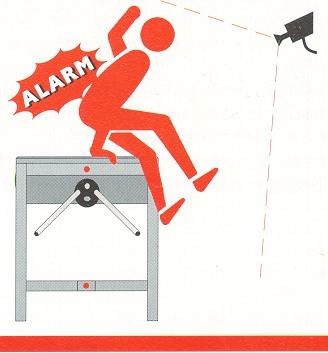

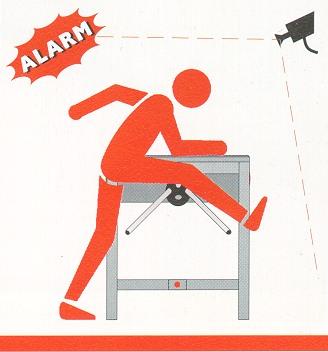

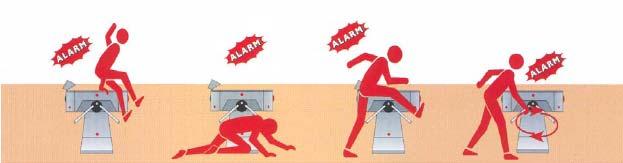

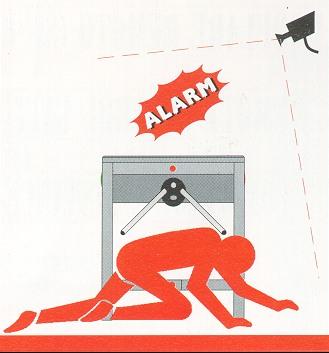

2 Štyri senzory inštalované na zariadení SlimStile EV ATT-ITC nad a pod tyčami a tlakový sensor pod vrchným krytom generujú zvukový alarm v prípade detekcie pokusu o neautorizovaný prechod preskočením ponad alebo podlezením popod tyč a pri pokuse o simulovaný prechod. LED indikátor režimu priechodu LED indikátor režimu priechodu, zelená šipka, červený kríž z vysokosvietivých LED, výrobca montuje na zvislú stenu skrine pre oba smery; svieti zelená šipka - priechod je voľný, možno sa autorizovať na čítačke; svieti červený kríž - priechod je zablokovaný alebo je obsadený prechádzajúcou osobou, t.j. nie je k dispozícii na prechod ďalšej osoby. Napájanie: 230V AC 50Hz, +10% -15% so štandardne zabudovaným zdrojom Príkon: 50VA, v kľudovom stave v režime voľné 5VA, počas alarmu 50VA Napájanie elektronických obvodov: 24V DC Pracovná teplota: od 0 do +45 C Skladovacia teplota: od -25 do +55 C Krytie: IP20 Relatívna vlhkosť: < 80%, bez kondenzácie Hmotnosť: cca 53 kg SlimStile EV ATT: SlimStile EV ATT-ITC: Voliteľné príslušenstvo Kryt s tlakovým senzorom Piktogramy Tlakový senzor umiestnený pod vrchným krytom turniketu tak, aby detekoval pokus o preskočenie turniketu s oporou o vrchný kryt. Piktogramy, zelená šipka, červený kríž z vysokosvietivých LED, okrúhly stavový indikátor, ø 50 mm, výrobca montuje zapustene do vrchného krytu turniketu pre jeden alebo oba smery; červený indikátor svieti trvale, zelená šipka sa rozsvieti po úspešnej autorizácii na čítačke. Pult diaľkového ovládania MP2000 Modulárny ovládací pult MP2000; umožňuje zadať režimy používania prechodovej uličky (VOĽNÁ- ZABLOKOVANÁ-OVL.ČÍTAČKOU) a jednorázovo turniket manuálne uvoľniť pre každý smer zvlášť; modulárna konštrukcia umožňuje zložiť konfiguráciu pre 1 až 7 uličiek. 18/05/

3 Počítadlo (užívateľské a servisné) Batériové LCD počítadlo; je 6-miestne nulovateľné/nenulovateľné, počíta počet otočení turniketu v danom smere, životnosť batérie cca 6 rokov. Automaticky sklápateľné tyče Horná tyč turniketu sa automaticky sklopí pri strate napájania alebo po rozpojení reléového kontaktu EPS pripojeného k vstupu "EMERGENCY"; po obnovení napájania alebo skončení núdzovej situácie treba sklopenú tyč manuálne vrátiť do pôvodnej polohy. Integrácia čítačiek (nie možné pre SlimStile EV ATT s tlakovými senzormi a ore SlimStile EV ATT-ICT) Príprava pre inštaláciu bezkontaktnej čítačky pod odnímateľný nerezový vrchný kryt turniketu SlimStile EV ATT bez tlakových senzorov spočíva v zhotovení otvoru zakrytého dymovým sklom. Otvor sa volí väčší než je rozmer bezkontaktnej čítačky. 18/05/

4 Rozmery a stavebná príprava Slovník: DÔLEŽITÉ Základňa pre turniket musí byť ideálne rovná, max. nerovnosť povrchu +5/-5 mm, minimálna plocha základne pre model SlimStile ATT: 1200 x 500 x 150 mm. Akákoľvek chránička alebo kábel, vedený horizontálne, sa musí viesť minimálne 140 mm pod povrchom. Rozmery uvedené na tomto obrázku sú iba ilustračné, pre Autocad podklady na projekt kontaktujte autorizovaného dovozcu. 18/05/

5 Orientačná maximálna kapacita turniketového priechodu spolu so zdržaním pri identifikácii na prístupovom systéme: identifikačné zariadenie počet osôb za minútu štrbinové na vkladanie ID karty 20 štrbinové na vkladanie ID karty a so zadávaním PIN kódu 10 štrbinové na potiahnutie ID karty 30 štrbinové na potiahnutie ID karty a so zadávaním PIN kódu 12 bezkontaktné "Hands Free" 40 Údaje v tabuľke predstavujú priemerné hodnoty. Uvedené hodnoty sú pre jednotlivo idúce osoby jedným smerom za minútu. Predpokladá sa, že odozva prístupového systému je okamžitá. Poznámka: Výrobca si vyhradzuje právo na zmenu dizajnu, materiálov a detailov za účelom neustáleho zdokonaľovania a zlepšovania vlastností výrobkov, preto vyššie uvedené popisy nemusia úplne zodpovedať skutočnosti. Autorizovaný dovozca: Triton spol s.r.o. Topoľčianska 25, Bratislava Office: Kopčianska 9, Bratislava Tel: +421/0/ info@tritonsystems.eu 18/05/
