1 Prístupové a kontrolné systémy TA-11 a TA-12 Prístupový a kontrolný systém je určený na kontrolu vstupu/výstupu do/z chránených objektov. Obsahuje čítačky identifikačných transponderov a koncentrátor, ktorý komunikuje s databázovým serverom a ovláda rôzne zariadenia, napr. krídlové alebo posuvné automatické dvere, turniket, bránku, závoru, posuvnú, krídlovú alebo garážovú automatickú bránu a pod. je schopný pracovať aj bez komunikácie so serverom. Prístupový a kontrolný systém TA-11 pozostáva z koncentrátora, ktorý obsahuje štyri sériové porty RS232 a max. 12 bárnych vstupov a max. 18 výstupov na pripojenie zariadení a jedno Ethernet rozhranie na komunikáciu so serverom. Prístupový a kontrolný systém TA-12 obsahuje koncentrátor, prevodníky a komunikačné a riadiace moduly KaRM na ovládanie zariadení. má štyri sériové porty RS232, ku ktorým sú cez prevodníky RS232/485 pripojené moduly KaRM, ktoré môžu ovládať jedno alebo dve zariadenia. KaRM modul komunikuje s koncentrátorom cez RS485 terfejs, má dva sériové porty RS232 a max. 8 bárnych vstupov a max. 8 výstupov na pripojenie zariadení. Na jednom porte môže byť pripojených max. 16 modulov KaRM. Pre zvýšenie rýchlosti odozvy systému a lepšiu lokalizáciu závady sa odporúča využívať max. 8 modulov KaRM. Prístupové a kontrolné systémy TA-11 a TA-12 môžu akceptovať rôzne technológie bezkontaktných identifikačných transponderov (napr. Hitag 1, Hitag 2, Hitag S, EM4x02, EM4x05, mifare Standard ISO 14443A, mifare prox, mifare Ultralight, mifare DESFire, LEGIC prime MIM256, LEGIC prime MIM1024, LEGIC advant a é po konzultácii. Prístupové a kontrolné systémy TA-11 a TA-12 môžu byť modernou HW náhradou jestvujúcich systémov u zákazníkov, výhodou je adaptabilita hardweru na už používané identifikačné transpondery u zákazníka. Čítačky identifikačných transponderov sú v rôznych prevedeniach aby spĺňali aj vyššie nároky na dizajn. Prístupové a kontrolné systémy TA-11 a TA-12 bežia na databáze MySQL, klientske počítače bežia v prostredí W7, server je OS Lux. Jednou v mnohých predností systému je jeho modulárnosť, ktorá umožňuje začať s malým systémom a postupne ho budovať podľa potrieb. y môžu byť dislokované na rôznych aj vzdialených miestach, so serverom komunikujú prostredníctvom metalickej alebo optickej siete, WAN, WiFi. Prístupové a kontrolné systémy TA-11 a TA-12 poskytujú určité nadštandardné HW funkcie, napríklad otvorenie závory, posuvnej, krídlovej alebo garážovej brány podmienené prítomnosťou vozidla pri čítačke, otvorenie zariadení v prípade núdzovej situácie, blokovanie čítačiek na vybratých prístupových bodoch pomocou napr. kľúčových spínačov (umožnia strážnej službe zablokovať prechod osôb/vozidiel počas vykonávania obchôdzky v objekte so zvýšenou ostrahou). Stlačenie núdzových tlačidiel môže byť monitorované v prístupovom systéme. Prednosti PKS TA-11 a TA-12: nová výkonná technológia založená na TCP/IP protokole zvýšená bezpečnosť (šifrovaná komunikácia) neobmedzená flexibilita Riadiaci softver T Access Riadiaci softvér T Access poskytuje plne customizovateľné riešenie. V systéme sa zadefujú typy kariet. Pre každý typ karty sa určia jeho parametre (napríklad denné vstupy, povolené zóny...). Každý koncentrátor po načítaní karty vyhodnotí oprávnenosť vstupu na základe splnenia pravidiel pre daný typ karty a koncentrátor. V prípade oprávneného vstupu môže koncentrátor upravovať jednotlivé parametre karty (zníži počet denných vstupov a podobne). ďalej môže zaznamenať prístup karty do databázy. Týmto spôsobom je možné systém plne prispôsobiť konkrétnym požiadavkám zákazníka. Riadiaci softvér umožňuje nastavovanie parametrov, vytváranie kariet / lístkov, predaj kariet / lístkov, zobrazenie aktuálneho stavu jednotlivých koncentrátorov, prezeranie logov systému, vytváranie prehľadov o čnosti systému atd. Softvér môže obsahovať modul na obslúženie návštev, môže komunikovať s ými systémami v budove, napríklad so systémom na evidenciu dochádzky, so systémom na grafické zobrazenie plánov chránených priestorov, tvorby ikon vrátane S, EPS a CCTV.

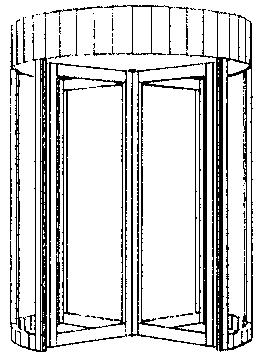

2 Bloková schéma prístupového a kontrolného systému PKS TA-11D (1) PKS TA-11S (1) 10/100 MHz Ethernet admistrátor ADSL rer server PKS TA-12 (1) 1-RS485 klient 1 KaRM 11 KaRM 12 KaRM 13 KaRM 1n 2-RS485 3-RS485 4-RS485 KaRM 41 KaRM 42 KaRM 43 KaRM 44 KaRM 4n turnikety, bránky automatické závory automatická posuvná brána automatická krídlová brána automatická automatické posuvné dvere garážová brána

3 Bloková schéma príkladov zapojenia koncentrátora TA-11S, GND, BLK TA-11S, TL vstupu z jednej strany, GND, TL BLK, CNT RELEASE, GND,, (BLK) KSO, BLK U závora s kontrolou vjazdu Bloková schéma príkladov zapojenia koncentrátora TA-11D, GND,, GND, TL BLK, TA-11D Legenda: Rx. dáta RS232 Tx dáta RS232 zled výstup pre zelenú LED čled výstup pre červenú LED ALARM výstup pre Alarm výstup pre bzučiak vstup z magnetického kontaktu TL vstup pre tlačidlo vstup BLK vstup pre blokovanie čítačky CNT vstup pre impulz o pretočení výstup na uvoľnenie elektr.zámku RELEASE výstup na uvľnenie výstup na otvorenie závory vstupu z oboch strán, GND,, GND, BLK IN, BLK OUT, CNT IN, CNT OUT a výstupu RELEASE IN, RELEASE OUT U, GND,, (BLK), GND,, (BLK) RIB KSO, BLK VÝ J AZD závory s kontrolou vjazdu a výjazdu KSO, BLK VJ AZD

4 Bloková schéma príkladov zapojenia koncentrátora TA-12 U U 1-RS485 TA-12, TL, BLK, KaRM 1x, GND,, TL, BLK, KaRM 11, GND,, TL, BLK, vstupu a výstupu dvojica krídlových dverí s kontrolou z jednej strany, TL, BLK, U KaRM 21, GND, 2-RS485, TL, BLK, vstupu z jednej strany 3-RS485 KaRM 31, GND, BLK IN, BLK OUT, CNT IN, CNT OUT RELEASE IN, RELEASE OUT a výstupu 4-RS485 Legenda: Rx. dáta RS232 Tx dáta RS232 zled výstup pre zelenú LED čled výstup pre červenú LED ALARM výstup pre Alarm výstup pre bzučiak vstup z magnetického kontaktu TL vstup pre tlačidlo vstup BLK vstup pre blokovanie čítačky CNT vstup pre impulz o pretočení výstup na uvoľnenie elektr.zámku RELEASE výstup na uvľnenie výstup na otvorenie závory KaRM 41 RIB, GND,, BLK VÝ J AZD IN KSO IN VJ AZD závory s kontrolou vjazdu a výjazdu

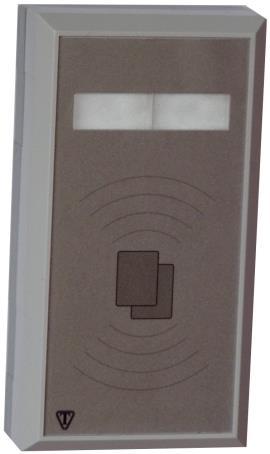

5 Čítačky V ponuke je niekoľko čítačiek, ktoré sa líšia svojim dizajnom, rozmermi a technickými vlastnosťami. Prehľad sortimentu: (ich dostupnosť treba konzultovať s dodávateľom) HYE01B HYA02B HYA02W SIRIUS * Významné rozlišujúce vlastnosti: HYE01B: čierna, rozmery vxšxh 75x115x15mm, vhodná aj do vonkajšieho prostredia HYA02B (W): čierna alebo biela, rozmery vxšxh 80x43x16mm SIRIUS: spodný diel RAL7038, vrchný diel RAL7035, rozmery vxšxh 125x67x31mm, read/write, RFID technológie: mifare, LEGIC, Hitag1, Hitag2, EM4x0x,EM4x50, ISO , 11-78(FDXB), voliteľný mechanický TAMPER kontakt vrchného krytu a magnetický TAMPER voči odtrhnutiu zo steny, čítačka je vhodná aj do vonkajšieho prostredia Viac formácií o čítačkách je k dispozícii na vyžiadanie. Triton spol. s.r.o., Topoľčianska 25, Bratislava Kancelárie: Kutlíkova 17, Bratislava, tel.: +421/0/ , tel./fax: +421/2/ fo@tritonsystems.eu
