1 Katalog / Ceník 2014 Klimatizační jednotky typu Split, multisplit a VRF

2 Centrální klimatizační systémy VRF (MRV) Komerční jednotky (kazetové, podstropní/parapetní, kanálové, sloupové) Ostatní Single split Multisplit Rezidenční jednotky R410A (nástěnné a parapetní 1+1) Obsah Obchodní podmínky a kontakty 2 Funkce a vlastnosti 3 Přehled 4 Nástěnné jednotky AQUA 6 Nástěnné jednotky NEBULA 7 Nástěnné jednotky BREZZA 8 Nástěnné jednotky GEOS 9 Parapetní jednotky 10 Nástěnné jednotky FAMILY 11 Nástěnné jednotky ZIRCON 11 Nástěnné jednotky HOME DC 12 Nástěnné jednotky HOME ON/OFF 12 Přehled vnitřní jednotky 13 Přehled venkovní jednotky 13 Funkce a vlastnosti 14 Multisplit Super Match až 1+5 DC Inverter Venkovní jednotky 15 Vnitřní nástěnné jednotky 16 Vnitřní parapetní jednotky 18 Vnitřní kazetové jednotky 18 Vnitřní podstropní jednotky 19 Vnitřní kanálové jednotky 19 Super Match 1+1 DC Inverter Kazetové jednotky 21 Podstropní / parapetní jednotky 23 Kanálové jednotky (25 Pa) 25 Kanálové jednotky nízké (30 Pa) 26 Kanálové jednotky (70 Pa) 27 Kanálové jednotky (100 Pa) 28 Kanálové jednotky (150 Pa) 29 Sloupové jednotky 30 Super Maxi twin, triple a double twin systémy 31 Ovládání systémů Supermatch 1+1 až 1+5 a Super Maxi 33 Unitary Smart ON/OFF R410a - Doprodej 34 Samostatné kondenzační jednotky pro výparníky 35 Přehled venkovních jednotek 36 Přehled vnitřních jednotek 37 Malý VRF systém MRV-S 38 VRF systém MRVIII-C 40 VRF systém MRVIII-RC (rekuperace tepla) 45 Vnitřní jednotky pro systémy MRV 4-cestné kazetové jednotky 48 2-cestné kazetové jednotky 49 Nástěnné jednotky s integrovaným EEV 49 Podstropní / parapetní jednotky 50 Kanálové nízké jednotky 30 Pa 51 Kanálové jednotky 20 Pa 51 Kanálové jednotky 96 Pa 52 Kanálové jednotky 120 Pa 52 Kanálové jednotky 196 Pa 53 Větrací jednotky 54 Parapetní jednotky 55 Parapetní jednotky bez opláštění 55 Rekuperační větrací jednotky 56 Nástěnné jednotky s externím EEV 56 Ovladače pro systémy MRV 57 Příslušenství pro systémy MRV 62 Katalog a ceník klimatizace HAIER Strana 1

3 Vybrané obchodní podmínky Základní dodací podmínky Uvedené ceny jsou MO bez DPH pro ČR a SR, včetně bankovních a celních poplatků ze skladu v Čestlicích. Doprava zdarma. Účtována manipulace-balné-paleta. Při objednání do 12,00 hod. dodání ze skladu do hod. v ČR. Pro zákazníky ze SR a v EU nabízíme dopravu dle dohody. Veškeré obchodní případy se řídí dle VOP SOKRA dostupných na a na vyžádání. V případě, že nebude objednané zboží skladem, bude dodáno s příplatkem 1500 Kč bez DPH za kus. Na uvedené ceny poskytujeme velkoobchodní slevy a rabaty dle dohodnutých podmínek Partner. Platnost od do vydání nového ceníku nebo jeho části. Záruční podmínky 36 měsíců pro klimatizační jednotky Haier dle VOP a záručního listu při splnění záručních podmínek není li uvedeno jinak. Záruční podmínky ve zkratce: Montáž odborně způsobilou osobou. Provádění pravidelných servisních prohlídek min. v intervalu 1x do 6 měsíců odborně způsobilou osobu. Podmínkou je použití originálního příslušenství včetně náhradních dílů. Do režimu záruky nespadají závady a vady : - způsobené uživatelem, montážní a servisní organizací. - nedodržení pravidelných servisních prohlídek dle všeobecných zásad a předpisu výrobce. - způsobené vyšší mocí (živelné a dále nepředvídatelné události). - neodborná a chybná instalace, úžívání zařízení k jinému účelu. - zařízení, které bylo upraveno a vybaveno neoriginálním a neschváleným příslušenstvím. - na části zařízení spotřebního charakteru (filtry, náplně, monočlánky v ovladači apod.). - na zařízení, které nebylo dodáno oficiálním dovozcem pro daný region a zemi. Ostatní podmínky Společnost SOKRA s.r.o. je jediným oficiálním a výhradním dovozcem klimatizační techniky Haier pro ČR a SR. Zařízení uvedené na český a slovenský trh jiným dovozcem nespadá do režimu záruky poskytnuté společností SOKRA s.r.o. Zařízení je k odběru ze skladu v Čestlicích. Zařízení nebo jeho části je do doby úplného zaplacení kupní ceny vlastnictvím spol. SOKRA s.r.o. Zařízení splňují platné evropské a české harmonizované normy a jsou nositeli prohlášení o shodě. Barevné vyobrazení se může lišit od skutečnosti vlivem tiskových chyb. Společnost SOKRA si vyhrazuje právo změny ceny a technických parametrů uvedených zařízení, z důvodu vyšší moci a trvalé inovace bez předchozího upozornění. Společnost SOKRA s.r.o. neručí za případné tiskové chyby. Oficiální dovozce pro ČR a SR: Na Návsi Čestlice Praha východ Online katalog a e-shop: Tel: Fax: Uvedená nominální technická data stanovena při: Chlazení: t i=27 C ST/19 C VT, t e=35 C ST/24 C VT Topení: t i=20 C ST/15 C VT, t e=7 C ST/6 C VT Pro detailní informace ohledně podmínek a parametrů dle směrnice ErP navštivte Katalog a ceník klimatizace HAIER Strana 2

4 Rezidenční jednotky Funkce a vlastnosti rezidenční jednotky Home Home Funkce Intelligent Aqua Nebula Brezza Geos Parapetní Family Zircon DC On/OFF Wi-Fi ovládání Nano-Aqua Ionizátor RCD modul Bakteriální filtr 3 v 1 Photokatalistický filtr ESF filtr Vrstva vitamínu C Prachový filtr Vysoce účinný prachový filtr Filtr negativních iontů Filtr s aktivním uhlíkem Samočistící funkce výparníku I Feel U (čidla pohybu) Super tichý provoz Automatický provoz Tichý provoz Funkce max. výkonu Beznapěťový kontakt Funkce sleep Pravý a levý proud vzduchu 3D proud vzduchu Inteligentní proud vzduchu 3D lamela Přízemní proud vzduchu Auto restart 10 C temperování 3 minutová ochrana 24 h časovač Super Match 3D pohyblivý čelní panel Kompaktní design Integrovaný kryt ventilů Snadno čistitelný design Integrovaná vanička kondenzátu Lamely opatřeny Blue fin Lamely opatřeny Golden fin Vysoce kvalitní elementy LED display Osmičkový display 6 barevný LED displej Skrytý displej DC motor ventilátoru Vysoce výkonný kompresor 180 C DC Inverter A-PAM DC Inverter Legenda: Symbol znamená, že daná modelová řada je vybavena danou funkcí jako standard. Symbol znamená, že daná modelová řada je vybavena danou funkcí na přání. Více funkčních vlastností a technických prvků, viz katalog Haier RAC 2014 / AJ ke stažení na Katalog a ceník klimatizace HAIER Strana 3

5 Rezidenční jednotky Přehled rezidenčních jednotek - R410A Výkon chlazení v kw Aqua Nebula Brezza Geos Parapetní 2,5 AS09QS2ERA AS09NS1HRA AS09NS2HRA HSU-09GB03/R2(DB) AF09AS1ERA 3,5 AS12QS2ERA AS12NS1HRA AS12NS2HRA HSU-12GB03/R2(DB) AF12AS1ERA 5,0 AS18NS1HRA AS18NS2HRA HSU-18GB03/R2(DB) AF18AS1ERA 6,8 AS24NS1HRA AS24NS2HRA HSU-24GB03/R2(DB) Pozn: Vybrané modely budou dostupné během roku Detaily nástěnných jednotek Intelligent Aqua Nebula Breza Geos Výkon chlazení v kw Family Zircon Home DC Home ON/OFF 2,0 AS07GS1ERA 2,5 AS09GS2ERA AS09ZS2ERA AS09GS1ERA HSU-09HEK03/R2 3,5 AS12ZS2ERA AS12GS1ERA HSU-12HEK03/R2 5,0 AS18GS2ERA AS18ZS2ERA AS18GS1ERA 6,8 (7,0) AS24GS2ERA HSU-24HEK03/R2 Pozn: Jednotky Family, Zircon, Home jsou v omezeném množství do vyprodání zásob. Vnitřní jednotky s tímto označením je možné kombinovat do multisplit systému. Rezidenční jednotky 1+1 DC INVERTER - R410A Nom. Výkon Chlazení (kw) 1U09BS2ERA 1U09BS3ERA 1U12BS2ERA 1U12BS3ERA 1U18FS2ERA 1U24GS1ERA 2,5 3,5 5,0 6,8 Nástěnné jednotky Intelligent jednotky na objednávku Vybrané vlastnosti: Tepelné čerpadlo DC Inverter, R410A LED displej MAXIMÁLNÍ ÚČINNOST / ENERGETICKÁ TŘÍDA A+++ Jednotka s čidly pohybu a činnosti v místnosti funkce I Feel U Ionizátor vzduchu Super tichý provoz Lp(A) = 22 db Dálkovým ovladač jako standard Sestava HSU-09SB03/R2(SDB) HSU-12SB03/R2(SDB) Model Výkon [kw] SEER/SCOP Energetická třída Katalog a ceník klimatizace HAIER Strana 4 Rozměry Hladina akustického tlaku chlazení Příkon chlazení Potrubí Vnitřní Napětí Chlazení Topení [-] [mm] [Lp db(a) / 1m] [W] Venkovní [V] AS09SB1HRA 2,7 3,2 8,5 / 4,7 800x298x243 36/30/24/22 6/10 0,65 1U09QE6ERA (1,3-3,6) (1,4-3,8) A+++/A++ 780x275x595 50/51 230V AS12SB1HRA 3,6 4,0 7,5 / 4,6 800x298x243 37/31/25/23 6/12 0,90 1U09QE6ERA (1,4-4,3) (1,4-4,6) A++/A++ 780x275x595 51/52 230V Jednotková cena [Kč] Na dotaz Na dotaz Cena sestavy [Kč] Více detailních informací na vyžádání.

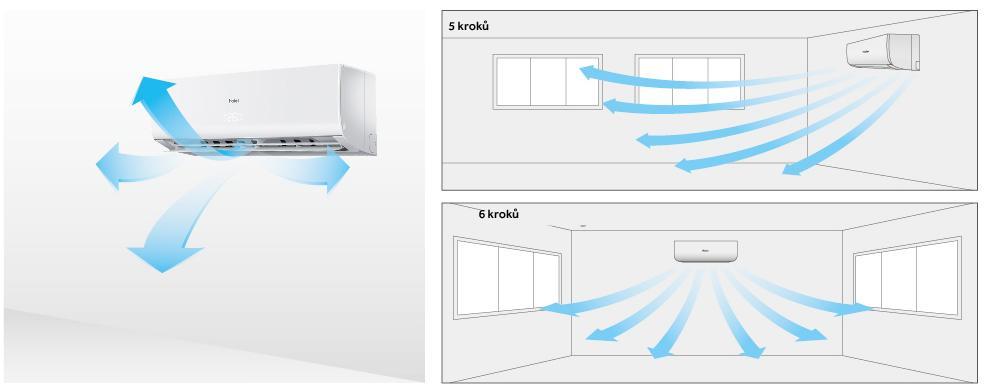

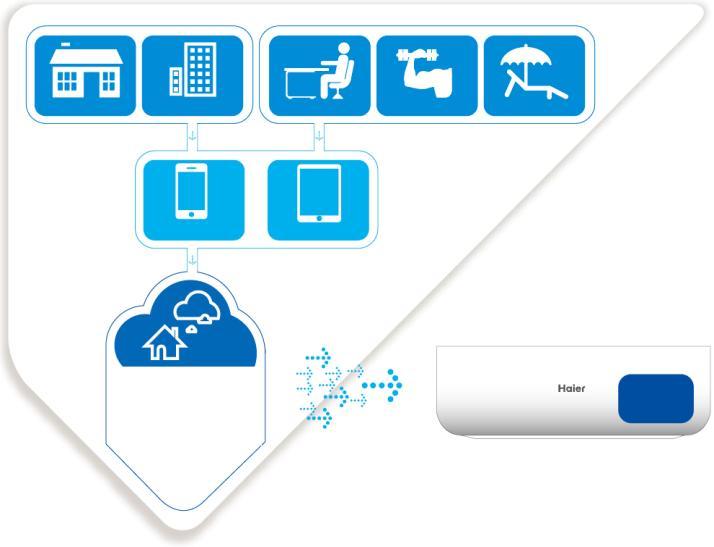

6 Rezidenční jednotky Wi-fi ovládání Umožňuje kdykoliv a odkudkoliv zkontrolovat či nastavit provoz klimatizace pomocí chytrého telefonu, tabletu či PC s připojením na internet. Nainstalujete si Haier SmartAircon aplikaci z AppStore nebo z PlayStore (Apple ios nebo Android operační software). Provedete Vaší registraci a následně si vytvoříte seznam či skupiny klimatizací, které chcete ovládat či sledovat. domácnost kancelář práce posilovna dovolená chytrý telefon tablet Internetové cloudové připojení Wi-Fi modul Proudění vzduchu Většina jednotek je schopna distribuovat vzduch rovnoměrně i po velmi rozlehlé místnosti. Dosah proudu vystupujícího upraveného vzduchu z jednotky je až 12 m. Současně, díky pohyblivým lamelám je možné vzduch distribuovat do všech koutů místnosti 3D průtok vzduchu. Filtrace Jednotky jsou již standardně vybaveny vysoce účinným prachovým filtrem vzduchu. V případě, že je požadavek uživatele na kompletní a velmi účinnou filtraci vzduchu včetně samotné antibakteriální prevence a včetně čistého pocitu z interního vzduchu, je možné jednotky vybavit kompletní řadou filtrů. Více funkčních vlastností a technických prvků, viz katalog Haier RAC 2014 / AJ ke stažení na Katalog a ceník klimatizace HAIER Strana 5

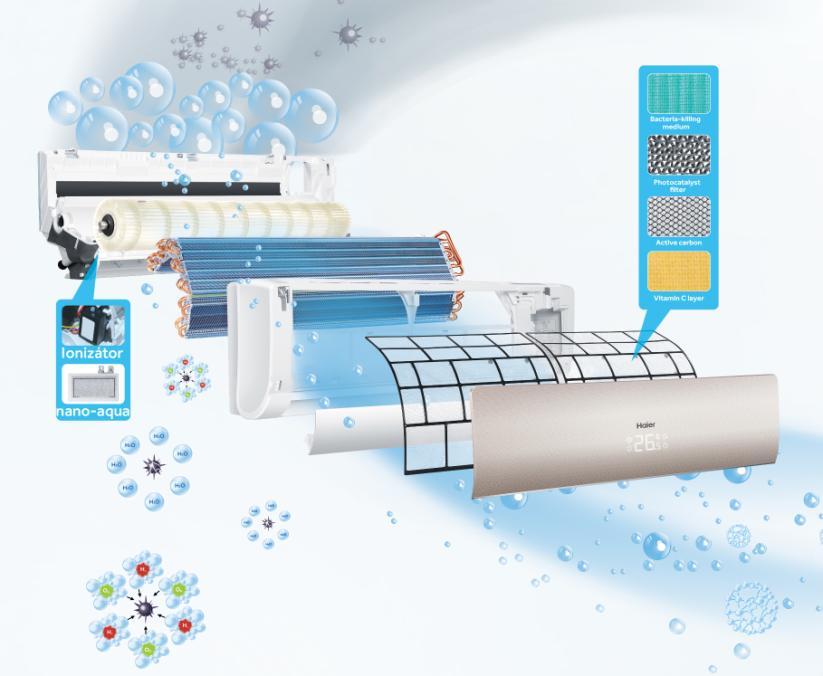

7 Rezidenční jednotky Nástěnné jednotky AQUA Vybrané vlastnosti: Tepelné čerpadlo, DC Inverter, R410A Funkce Nano-Aqua umožňuje navrácení zkondenzované vody zpět do prostoru Originální 3D pohyblivý čelní panel Hloubka jednotky pouze 158 mm 7-barevný skrytý LED display (skryjete zavřením čelního panelu ) Možnost výběru mezi černým a bílým panelem (bílý standard) Jednotka s designovým oceněním if Award Auto-diagnostika poruchových stavů Hladina akustického tlaku 22 db(a) Energetická třída A+ / A Dálkový ovladač jako standard Souprava HSU-09QS03/R2(DB) HSU-12QS03/R2(DB) Model vnitřní / venkovní jednotky AS09QS2ERA AS12QS2ERA 1U09BS2ERA 1U12BS2ERA Chladicí výkon Nom. (Min. Max) kw 2,63 (0,9 3,1) 3,5 (1,2 3,8) SEER / EER - 5,8 / 3,7 5,8 / 3,5 Energetická třída Chlazení A+ A+ Chladicí výkon Pdesign 35 C kw 2,63 3,5 Příkon chlazení Nom. (Min. Max) kw 0,7 (0,32 1,2) 0,99 (0,35 1,35) Sezónní spotřeba energie Chlazení kwh Topný výkon Nom. (Min. Max) kw 2,7 (1,2 3,1) 3,6 (1,3 4,0) Při -7 C kw 2,5 3,1 SCOP / COP - 3,8 / 3,9 3,8 / 3,8 Energetická třída Vytápění A A Topný výkon -10 C kw 2,5 3,1 Příkon vytápění Nom. (Min. Max) kw 0,69 (0,35 1,3) 0,96 (0,38 1,42) Spotřeba energie Vytápění Sezónní kwh Provozní teploty (jednotky Chlazení C(int)/18-43 C(ext) nevypínají) Vytápění (min.-max) C(int)/ C(ext) Napájení f/v/hz 1/230/50 1/230/50 Napájení do Venkovní jednotky Vnitřní jednotka Provozní rozměry mm 860x175x x175x285 Přepravní rozměry mm 938x265x x265x360 Provozní/přepravní hmotnost kg 10 / 11,7 10 / 11,7 Průtok vzduchu Max. m 3 /h Hladina akustického výkonu Lw Chlazení (V) db(a) Vytápění (V) db(a) Hladina akustického tlaku Lp Chlazení (V/S/N/S.N) db(a) 34/30/24/22 35/30/25/23 Vytápění (V/S/N/S.N) db(a) 36/31/25/23 36/31/26/24 Výkon odvlhčování 10-3m3/h 1,2 1,6 Jednotková cena Kč 7 996, ,- Venkovní jednotka Provozní rozměry mm 780x245x x245x540 Přepravní rozměry mm 930x340x x340x614 Provozní/přepravní hmotnost kg 29 / 32 31,2 / 34,2 Průtok vzduchu Max. m 3 /h Hladina akustického výkonu Lw Chlazení (V) / Vytápění(V) db(a) 61 / / 63 Hladina akustického tlaku Lp Chlazení (V) / Vytápění(V) db(a) 51 / / 53 Provozní proud Max. A 5,8 6,4 Chladivo R410A Naplněno g Kapalinové potrubí mm 6,35 6,35 Sací potrubí mm 9,52 9,52 Max. délka potrubí / převýšení m 15/10 15/10 Délka potrubí bez doplnění chladiva m 7 7 Doplnění chladiva g/m Jednotková cena Kč , ,- CENA SOUPRAVY Kč , ,- Příslušenství Popis Jednotková cena [Kč] Cena sestavy COV.0912AW Výměnný čelní panel pro jednotky Aqua bílý (standard) 980,- 980,- COV.0912AB Výměnný čelní panel pro jednotky Aqua černý 980,- 980,- Katalog a ceník klimatizace HAIER Strana 6 [Kč]

8 Rezidenční jednotky Nástěnné jednotky NEBULA Vybrané vlastnosti: Tepelné čerpadlo, DC Inverter, R410A Funkce Nano-Aqua umožňuje navrácení zkondenzované vody zpět do prostoru Wi-Fi ovládání volitelně Super tichý provoz jednotky Skrytý LED display za čelním panelem 3D proudu vzduchu Provedení čelního panelu ve stříbrné a zlaté barvě (stříbrná standard) Dosah proudu z vnitřní jednotky až 12 m Auto-diagnostika poruchových stavů Hladina akustického tlaku 22 db(a) Energetická třída A++ / A+ Dálkový ovladač jako standard Souprava HSU-09NS01/R2(DB) HSU-12NS01/R2(DB) HSU-18NS01/R2(DB) HSU-24NS01/R2(DB) Model vnitřní / venkovní jednotky AS09NS1HRA AS12NS1HRA AS18NS1HRA AS24NS1HRA 1U09BS2ERA 1U12BS2ERA 1U18FS2ERA 1U24GS1ERA Chladicí výkon Nom. (Min. Max) kw 2,7 (0,9 3,2) 3,6 (1,4 3,9) 5,2 (1,5 5,6) 6,8 (2,0 7,3) SEER / EER - 6,4 / 4,8 6,1 / 3,6 6,2 / 3,4 6,1 / 3,21 Energetická třída Chlazení A++ A++ A++ A++ Chladicí výkon Pdesign 35 C kw 2,7 3,6 5,2 7,0 Příkon chlazení Nom. (Min. Max) kw 0,71 (0,35 1,3) 1,0 (0,37-1,35) 1,53 (0,4 2,25) 2,18 (0,45-2,65) Spotřeba energie Chlazení kwh Topný výkon Nom. (Min. Max) kw 2,8 (1,4 3,2) 3,7 (1,4 4,1) 5,8 (1,6 6,0) 7,5 (2,5 7,8) Při -7 C kw 2,5 3,2 4,9 5,1 SCOP / COP - 4,0 / 4,1 4,0 / 3,9 4,0 / 3,41 4,0 / 3,41 Energetická třída Vytápění A+ A+ A+ A+ Topný výkon -10 C kw 2,4 3,2 5,2 5,6 Příkon vytápění Nom. (Min. Max) kw 0,68 (0,36 1,3) 0,95 (0,38 1,4) 1,7 (0,41 2,35) 2,2 (0,48 2,95) Spotřeba energie Vytápění kwh Provozní teploty Chlazení C(int)/18-43 C(ext) (jednotky nevypínají) Vytápění (min.-max) C(int)/ C(ext) Napájení f/v/hz 1/230/50 Napájení do Venkovní jednotky Vnitřní jednotka Provozní rozměry mm 855x204x x204x x235x x248x336 Přepravní rozměry mm 954x279x x279x x329x x341x416 Provozní/přepravní hmotnost kg 11 / / 13 12,5 / 15 15,5 / 18,5 Průtok vzduchu Max. m 3 /h Hladina akustického Chlazení (V) db(a) výkonu Lw Vytápění (V) db(a) Chlazení Hladina akustického (V/S/N/S.N) db(a) 38/33/26/22 39/34/27/23 44/40/35/32 47/43/37/35 tlaku Lp Vytápění (V/S/N/S.N) db(a) 39/33/26/23 40/34/27/24 45/40/35/33 48/44/38/36 Výkon odvlhčování 10-3 m 3 /h 1,2 1,6 2,0 2,8 Jednotková cena Kč 6 510, , , ,- Venkovní jednotka Provozní rozměry mm 780x245x x245x x288x x308x730 Přepravní rozměry mm 930x340x x340x x406x x420x815 Provozní/přepravní hmotnost kg 29 / 32 31,2 / 34,2 43 / 45,5 49 / 52 Průtok vzduchu Max. m 3 /h Hladina akustického Chlazení (V) / výkonu Lw Vytápění(V) db(a) 61 / / / / 68 Hladina akustického Chlazení (V) / tlaku Lp Vytápění(V) db(a) 51 / / / / 56 Provozní proud Max. A 5,8 6,4 12,4 13,2 Chladivo R410A Naplněno g Kapalinové potrubí mm 6,35 6,35 6,35 9,52 Sací potrubí mm 9,52 9,52 12,7 15,88 Max. délka potrubí / převýšení m 15/10 15/10 25/15 25/15 Délka potrubí bez doplnění chladiva m Doplnění chladiva g/m Jednotková cena Kč , , , ,- CENA SOUPRAVY Kč , , , ,- Katalog a ceník klimatizace HAIER Strana 7

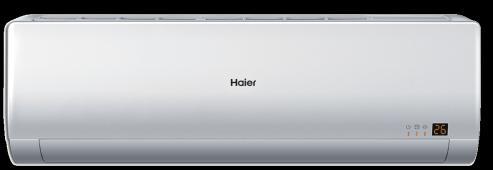

9 Rezidenční jednotky Nástěnné jednotky BREZZA Vybrané vlastnosti: Tepelné čerpadlo, DC Inverter, R410A Funkce Nano-Aqua umožňuje navrácení zkondenzované vody zpět do prostoru Elegantní snadno čistitelný design. Super tichý provoz jednotky 88 display 3D proud vzduchu Univerzální vnitřní jednotka pro systém mulstipslit Dosah proudu z vnitřní jednotky až 12 m Auto-diagnostika poruchových stavů Hladina akustického tlaku 22 db(a) Energetická třída A++ / A+ Dálkový ovladač jako standard Souprava HSU-09NS02/R2(DB) HSU-12NS02/R2(DB) HSU-18NS02/R2(DB) HSU-24NS02/R2(DB) Model vnitřní / venkovní jednotky AS09NS2HRA AS12NS2HRA AS18NS2HRA AS24NS2HRA 1U09BS2ERA 1U12BS2ERA 1U18FS2ERA 1U24GS1ERA Chladicí výkon Nom. (Min. Max) kw 2,7 (0,9 3,2) 3,6 (1,4 3,9) 5,2 (1,5 5,6) 7,0 (2,0 7,3) SEER / EER - 6,4 / 3,8 6,1 / 3,6 6,2 / 3,4 6,1 / 3,21 Energetická třída Chlazení A++ A++ A++ A++ Chladicí výkon Pdesign 35 C kw 2,7 3,6 5,2 7,0 Příkon chlazení Nom. (Min. Max) kw 0,71 (0,35 1,3) 1,0 (0,37 1,35) 1,53 (0,4 2,25) 2,18 (0,45 2,65) Spotřeba energie Chlazení kwh Topný výkon Nom. (Min. Max) kw 2,8 (1,4 3,2) 3,7 (1,4 4,1) 5,8 (1,6 6,0) 7,5 (2,5 7,8) Při -7 C kw 2,5 3,2 4,9 5,1 SCOP / COP - 4,0 / 4,1 4,0 / 3,9 4,0 / 3,79 4,0 / 3,4 Energetická třída Vytápění A+ A+ A+ A+ Topný výkon -10 C kw 2,4 3,2 5,2 5,6 Příkon vytápění Nom. (Min. Max) kw 0,68 (0,36 1,3) 0,95 (0,38 1,4) 1,7 (0,41 2,35) 2,2 (0,48-2,95) Spotřeba energie Vytápění kwh Provozní teploty Chlazení C(int)/18-43 C(ext) (jednotky nevypínají) Vytápění (min.-max) C(int)/ C(ext) Napájení f/v/hz 1/230/50 Napájení do Venkovní jednotky Vnitřní jednotka Provozní rozměry mm 855x204x x204x x235x x248x336 Přepravní rozměry mm 954x279x x279x x329x x341x416 Provozní/přepravní hmotnost kg 10 / 12,2 10 / 12,2 13/16 16/19,6 Průtok vzduchu Max. m3/h Hladina akustického Chlazení (V) db(a) výkonu Lw Vytápění (V) db(a) Chlazení Hladina akustického (V/S/N/S.N) db(a) 38/33/26/22 39/34/27/23 44/40/35/32 47/43/37/35 tlaku Lp Vytápění (V/S/N/S.N) db(a) 39/33/26/23 40/34/27/24 45/40/35/33 48/44/38/36 Výkon odvlhčování 10-3 m 3 /h 1,2 1,6 2 2,8 Jednotková cena Kč 5 794, , , ,- Venkovní jednotka Provozní rozměry mm 780x245x x245x x288x x308x730 Přepravní rozměry mm 930x340x x340x x406x x420x815 Provozní/přepravní hmotnost kg 29 / 32 31,2 / 34,2 43 / 45,5 49 / 52 Průtok vzduchu Max. m 3 /h Hladina akustického Chlazení (V) / výkonu Lw Vytápění(V) db(a) 61 / / / / 68 Hladina akustického Chlazení (V) / tlaku Lp Vytápění(V) db(a) 51 / / / / 56 Provozní proud Max. A 5,8 6,4 12,4 13,2 Chladivo R410A Naplněno g Kapalinové potrubí mm 6,35 6,35 6,35 9,52 Sací potrubí mm 9,52 9,52 12,7 15,88 Max. délka potrubí / převýšení m 15/10 15/10 25/15 25/15 Délka potrubí bez doplnění chladiva m Doplnění chladiva g/m Jednotková cena Kč , , , ,- CENA SOUPRAVY Kč , , , ,- Katalog a ceník klimatizace HAIER Strana 8

10 Rezidenční jednotky Nástěnné jednotky GEOS Vybrané vlastnosti: Tepelné čerpadlo, DC Inverter, R410A Velmi elegantní jednoduchý design Inteligentní průtok vzduchu Snadné čištění 88 display Auto-diagnostika poruchových stavů Hladina akustického tlaku 24 db(a) Energetická třída A / A Dálkovým ovladač jako standard Souprava HSU-09GB03/R2(DB) HSU-12GB03/R2(DB) HSU-18GB03/R2(DB) HSU-24GB03/R2(DB) Model vnitřní / venkovní jednotky AS09GB2HRA AS12GB2HRA AS18GD2HRA AS24GF2HRA 1U09BE5ERA 1U12BE5ERA 1U18EE5ERA 1U24GE5ERA Chladicí výkon Nom. (Min. Max) kw 2,5 (1,3 3,0) 3,5 (1,4 3,9) 5,0 (1,5 5,5) 6,6 (2,0 7,0) SEER / EER - 5,2 / 3,21 5,2 / 3,01 5,1 / 3,01 5,2 / 3,1 Energetická třída Chlazení A A A A Chladicí výkon Pdesign 35 C kw 2,5 3,5 5,0 6,6 Příkon chlazení Nom. (Min. Max) kw 0,78 (0,35 1,3) 1,16 (0,37 1,35) 1,66 (0,4 2,25) 2,13 (0,48 2,4) Spotřeba energie Chlazení kwh Topný výkon Nom. (Min. Max) kw 2,8 (1,4 3,2) 3,7 (1,4 4,1) 5,2 (1,6 6,0) 7,15 (2,5 7,6) Při -7 C kw 1,9 2,45 4,3 4,75 SCOP / COP - 3,8 / 3,61 3,8 / 3,41 3,8 / 3,31 3,8 / 3,31 Energetická třída Vytápění A A A A Topný výkon -10 C kw 2,1 2,8 4,8 5,3 Příkon vytápění Nom. (Min. Max) kw 0,78 (0,36 1,3) 1,09 (0,38-1,6) 1,57 (0,41-2,85) 2,17 (0,48-2,85) Spotřeba energie Vytápění kwh Provozní teploty Chlazení C(int)/18-43 C(ext) (jednotky nevypínají) Vytápění (min.-max) C(int)/ C(ext) Napájení f/v/hz 1/230/50 Napájení do Venkovní jednotky Vnitřní jednotka Provozní rozměry mm 795x187x x187x x187x x234x299 Přepravní rozměry mm 871x304x x304x x304x x344x388 Provozní/přepravní hmotnost kg 8,2 / 10 8,2 / 10 9,6 / 12,2 13,2 / 16,1 Průtok vzduchu Max. m3/h Hladina akustického Chlazení (V) db(a) výkonu Lw Vytápění (V) db(a) Chlazení Hladina akustického (V/S/N/S.N) db(a) 40/38/33/28 42/38/35/32 45/42/38/35 49/42/39/36 tlaku Lp Vytápění (V/S/N/S.N) db(a) 41/38/33/29 43/38/35/33 46/42/38/36 48/42/39/37 Výkon odvlhčování 10-3 m 3 /h 1,2 1,6 2 2,8 Venkovní jednotka Provozní rozměry mm 780x245x x245x x288x x308x730 Přepravní rozměry mm 930x340x x340x x406x x42x815 Provozní/přepravní hmotnost kg 29,6 / 32,6 32 / / 38,5 50 / 54 Průtok vzduchu Max. m 3 /h Hladina akustického Chlazení (V) / výkonu Lw Vytápění(V) db(a) 62 / / / / 69 Hladina akustického Chlazení (V) / tlaku Lp Vytápění(V) db(a) 52 / / / / 58 Provozní proud Max. A 5,8 6,4 11,6 13 Chladivo R410A Naplněno g Kapalinové potrubí mm 6,35 6,35 6,35 9,52 Sací potrubí mm 9,52 9,52 12,7 15,88 Max. délka potrubí / převýšení m 15/10 15/10 25/15 25/15 Délka potrubí bez doplnění chladiva m Doplnění chladiva g/m CENA SOUPRAVY Kč , , , ,- Katalog a ceník klimatizace HAIER Strana 9

11 Rezidenční jednotky Parapetní jednotky Vybrané vlastnosti: Tepelné čerpadlo, DC Inverter, R410A Velmi vhodné do podkrovních prostor Možnost volby výstupu vzduchu dvěma vyústěmi On / Off tlačítko na jednotce Univerzální vnitřní jednotky pro systémy multisplit Auto-diagnostika poruchových stavů Energetická třída A / A Dálkový ovladač jako standard Souprava HFU-09H03/R2(DB) HFU-12H03/R2(DB) Model vnitřní / venkovní jednotky AF09AS1ERA AF12AS1ERA 1U09BS3ERA 1U12BS3ERA Chladicí výkon Nom. (Min. Max) kw 2,5 (1,3 3,0) 3,5 (1,4 4,0) SEER / EER - 5,3 / 3,3 5,3 / 3,2 Energetická třída Chlazení A A Chladicí výkon Pdesign 35 C kw 2,5 3,5 Příkon chlazení Nom. (Min. Max) kw 0,75 (0,35 1,3) 1,1 (0,37 1,55) Spotřeba energie Chlazení kwh Topný výkon Nom. (Min. Max) kw 2,8 (1,4 3,2) 3,8 (1,4 4,1) Při -7 C kw 2,2 2,9 SCOP / COP - 3,8 / 3,7 3,8 / 3,4 Energetická třída Vytápění A A Topný výkon -10 C kw 2,1 2,7 Příkon vytápění Nom. (Min. Max) kw 0,76 (0,33 1,3) 1,11 (0,38 1,89) Spotřeba energie Vytápění kwh Provozní teploty (jednotky Chlazení C(int)/18-43 C(ext) nevypínají) Vytápění (min.-max) C(int)/ C(ext) Napájení f/v/hz 1/230/50 Napájení do Venkovní jednotky Vnitřní jednotka Provozní rozměry mm 720x253x x253x640 Přepravní rozměry mm 784x305x x305x719 Provozní/přepravní hmotnost kg 17 / 19,5 17,5 / 20 Průtok vzduchu Max. m 3 /h Hladina akustického výkonu Lw Chlazení (V) db(a) Vytápění (V) db(a) Hladina akustického tlaku Lp Chlazení (V/S/N/S.N) db(a) 39/35/30/26 40/36/32/28 Vytápění (V/S/N/S.N) db(a) 40/35/30/27 41/36/32/29 Výkon odvlhčování 10-3 m 3 /h 1,2 1,6 Jednotková cena Kč 8 810, ,- Venkovní jednotka Provozní rozměry mm 780x245x x245x540 Přepravní rozměry mm 930x340x x340x614 Provozní/přepravní hmotnost kg 29,5 / 32,5 29,5 / 32,5 Průtok vzduchu Max. m 3 /h Hladina akustického výkonu Lw Chlazení (V) / Vytápění(V) db(a) 60 / / 63 Hladina akustického tlaku Lp Chlazení (V) / Vytápění(V) db(a) 50 / / 52 Provozní proud Max. A 5,7 7,1 Chladivo R410A Naplněno g Kapalinové potrubí mm 6,35 6,35 Sací potrubí mm 9,52 9,52 Max. délka potrubí / převýšení m 15/10 15/10 Délka potrubí bez doplnění chladiva m 7 7 Doplnění chladiva g/m Jednotková cena Kč , ,- CENA SOUPRAVY Kč , ,- Katalog a ceník klimatizace HAIER Strana 10

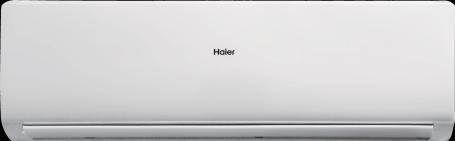

12 Rezidenční jednotky Nástěnné jednotky FAMILY Vybrané vlastnosti: Tepelné čerpadlo DC Inverter, R410A LED display Univerzální nástěnná jednotka pro systém multisplit Auto-diagnostika poruchových stavů Hladina akustického tlaku 24 db(a) Energetická třída A / A Dálkový ovladač jako standard Sestava HSU-09HEM03/R2(DB) HSU-18HEM03/R2(DB) HSU-24HEM03/R2(DB) Model Výkon [kw] EER/COP Energetická třída Rozměry Hladina akustického tlaku Příkon Vnitřní Venkovní Chlazení Topení [-] [mm] [Lp db(a) / 1m] [W] AS12GS2ERA 2,6 2,9 3,43 / 3,74 795x187x265 36/30/27/ Potrubí Napětí [V] Jednotková cena 6/ ,- 1U12BS1ERA 1,3 3,2 1,4-3,6 A / A 783x255x V ,- AS18GS2ERA 5,3 5,6 3,36 / 3,73 938x204x265 42/39/36/33 6/ , U18FS1ERA 0,6-5,8 1,06-6,4 A / A 820x310x V ,- AS24GS2ERA 6,5 7,1 3,23 / 3, x234x299 47/44/41 10/ , U24GS1ERA 2,0-7,3 2,5-8,0 A / A 865x335x V ,- [Kč] Cena sestavy [Kč] , , ,- Jednotková Příslušenství Popis cena [Kč] Cena sestavy [Kč] COV.0912F Výměnný čelní panel pro jednotky Family šedivý 910,- 910,- Nástěnné jednotky ZIRCON Vybrané vlastnosti: Tepelné čerpadlo DC Inverter, R410A Skrytý LED display za čelním panelem Univerzální nástěnná jednotka pro systém multisplit Auto-diagnostika poruchových stavů Hladina akustického tlaku 24 db(a) Energetická třída A+ / A Dálkový ovladač jako standard Dosah proudu upraveného vzduchu z jednotky až 12 m Sestava HSU-09ZS03/R2 (DB) HSU-12ZS03/R2 (DB) HSU-18ZS03/R2 (DB) Model Vnitřní Venkovní AS09ZS2ERA Výkon [kw] SEER/SCOP Energetická třída Rozměry Hladina akustického výkonu Příkon Chlazení Topení [-] [mm] [Lw db(a)] [W] Potrubí Napětí [V] Jednotková cena 5,8/3,8 798x205x272 50/45/41/38 6/ ,- 2,63 3, U09BS2ERA A+/A 780x245x V ,- AS12ZS2ERA 5,8/3,8 798x205x272 51/45/42/39 6/ ,- 3,5 4, U12BS2ERA A+/A 780x245x V ,- AS18ZS2ERA 5,8/3,8 960x235x310 52/49/45/42 6/ ,- 5,2 5, U18BS2ERA A+/A 810x288x V ,- [Kč] Cena sestavy [Kč] , , ,- Katalog a ceník klimatizace HAIER Strana 11

13 Rezidenční jednotky Nástěnné jednotky HOME DC Vybrané vlastnosti: Tepelné čerpadlo, DC Inverter, R410A 88 display Univerzální nástěnná jednotka pro systém multisplit Auto-diagnostika poruchových stavů Hladina akustického tlaku 24 db(a) Energetická třída A / A Dálkový ovladač jako standard Sestava HSU-09HEK03/R2 (DB) HSU-12HEK03/R2 (DB) HSU-18HEK03/R2 (DB) HSU-24HEK03/R2 (DB) Model Vnitřní Venkovní AS09GS1ERA Výkon [kw] EER/COP Energetická třída Rozměry Hladina akustického výkonu Příkon Chlazení Topení [-] [mm] [Lw db(a)] [W] Potrubí Napětí [V] Jednotková cena A/A 795x187x265 52/47/42/40 6/ ,- 2,5 2, U09BS2ERA 5,3/3,4 780x245x ,- AS12GS1ERA A/A 795x187x265 53/47/44/41 6/ ,- 3,5 3, U12BS2ERA 5,3/3,4 780x245x ,- AS18GS1ERA 5,1/3,4 938x187x265 54/51/47/44 6/ ,- 4,9 5, U18BS2ERA A/A 810x288x ,- AS24GS1ERA 5,1/ x234x299 57/52/49/46 10/ ,- 6,4 6, U24GS1ERA A/A 860x308x ,- [Kč] Cena sestavy [Kč] , , , ,- Nástěnné jednotky HOME ON/OFF Vybrané vlastnosti: Tepelné čerpadlo, R410A 88 display Auto-diagnostika poruchových stavů Hladina akustického tlaku 24 db(a) Energetická třída A / A (9K) Dálkový ovladač jako standard Sestava HSU-09HEK03/R2 HSU-12HEK03/R2 HSU-24HEK03/R2 Model Vnitřní Venkovní AS09GN1EAA Výkon [kw] EER/COP Energetická třída Rozměry Hladina akustického tlaku Příkon Chlazení Topení [-] [mm] [Lp db(a) / 1m] [W] Potrubí Napětí [V] Jednotková cena 3,21 / 3,6 795x265x186 38/33/29 6/ ,- 2,5 3, U09BN1EAA A / A 783x255x ,- AS12GN1EAA 3,24 / 3,62 795x265x186 39/34/31 6/ ,- 3,5 3, U12BN1EAA A / A 783x255x ,- AS24GN1EAA 3,02 / 3, x234x299 47/44/40 10/ ,- 7,03 7, U24GN1EAA B / C 865x335x ,- [Kč] Cena sestavy [Kč] , , ,- Volitelné filtry pro nástěnné jednotky (standardní vybavení viz katalog) RCD Healthy / Aktivní uhlík Photocatalist Bacteria Killing Vitamín C Model RCD Healthy / aktivní uhlík Popis -- Eliminace chemických částic ze vzduchu (formaldehyd, VOC). Pro veškeré jednotky vyjma Home. 550,- Bacteria killing Filtr 3v1 Antialergenní, Anti-virový, Anti-bakteriální a plísňový. Pro veškeré nástěnné jednotky vyjma Home 450,- Photocatalist Eliminace chemických par, například z cigaretového kouře. Pro jednotky: Zircon, Aqua, Home, Parapetní, Intelligent 450,- Vitamin C Osvěžení vzduchu postupným uvolňováním vitamínu C do vzduchu 450,- Cena Katalog a ceník klimatizace HAIER Strana 12

14 Komerční přehled Přehled komerčních jednotek Vnitřní jednotky Výkon chlazení v kw Kazetové Kazetové Kazetové Podstropní 2,5 AB09CS1ERA AC09CS1ERA 3,6 AB12CS1ERA AC12CS1ERA 5,2 AB18CS1ERA AC18CS1ERA 7,0 AB24ES1ERA AC24CS1ERA 8,2 AB28ES1ERA AC28ES1ERA 10,5 AB36ES1ERA AC36ES1ERA 12,5 AB48ES1ERA 14 AB48ES1ERA 16 AB60CS1ERA Výkon chlazení v kw Podstropní Kanálové 25 Pa Kanálové nízké 30 Pa Kanálové 70/100 Pa 2,5 AD09LS1ERA AD09SS1ERA 3,6 AD12LS1ERA AD12SS1ERA AD12MS1ERA 5,2 AD18LS1ERA AD18SS1ERA AD18MS1ERA 7,0 AD24LS1ERA AD24SS1ERA AD24MS2ERA 12,5 AC48FS1ERA 14 AC48FS1ERA 16 AC60FS1ERA Výkon chlazení v kw Kanálové 50/100 Pa Kanálové 150 Pa Sloupové 8,2 AD28NS1ERA 10,5 AD36NS1ERA 12,5 AD48NS1ERA AD48HS1ERA AP48DS1ERA/AP48KS1ERA 14 AD48NS1ERA AD48HS1ERA AP48DS1ERA/AP48KS1ERA 16 AD60HS1ERA AP60KS1ERA Přehled komerčních jednotek Venkovní jednotky Venkovní jednotky single split (1+1) DC Inverter Nom. výkon Chlazení (kw) 1U12BE1ERA 1U18FE1ERA 1U24GS1ERA 1U28HS1ERA 1U36HS1ERA Venkovní jednotky mutlisplit (až 1+5) DC Inverter 1U48LS1ERA / 1U48LS1ERB 1U48IS1ERB 1U60IS1ERB 3,6 5,2 7,0 8,2 10,5 12, Nom. výkon 2U18ES2ERA 3U19FS1ERA 4U26HS1ERA 4U30HS1ERA 5U34HS1ERA 5U45LS1ERA Chlazení 5,1 5,4 7,6 8, ,2 Kombinace (kw) 1:2 1:3 1:4 1:4 1:5 1:5 Pozn.: Vnitřní jednotky s tímto označením lze kombinovat do multisplist systému a to do výkonu 24K Btu/h (7 kw). Katalog a ceník klimatizace HAIER Strana 13

15 Komerční přehled Funkce a vlastnosti komerční jednotky Funkce Kazetové Podstropní Kanálové 25 Pa Kanálové nízké 30 Pa Kanálové 50 Pa Kanálové 150 Pa Sloupové WiFi ovládání Dostupné na dotaz DC motor ventilátoru Vysoce výkonný kompresor 180 C DC Inverter Automatický provoz Funkce maximálního výkonu Beznapěťový kontakt Skupinové ovládání Centrální ovládání Funkce sleep Levý a pravý proud vzduchu 3D proud vzduchu Tichý provoz Automatický pohyb lamel 4 směry proudu vzduchu Přisávání čerstvého (mimo AB (mimo vzduchu (mimo AC 12,18, 24) 24,28,60) AD28,36,48) Auto restart 3 minutová ochrana kompresoru Týdenní časovač 24 hodinový časovač Super Match Kompaktní design Snadno čistitelný design 2 místa připojení odvodu kondenzátu Vestavěné čerpadlo kondenzátu LED displej LCD displej (mimo AB 36,48,60) (mimo AD28,36,48) Legenda: Symbol znamená, že daná modelová řada je vybavena danou funkcí jako standard. Symbol znamená, že daná modelová řada je vybavena danou funkcí na přání. Více funkčních vlastností a technických prvků, viz katalog Haier RAC 2014 / AJ ke stažení na (AP48D (AP48D) (AP48K a AP60K) Uvedená nominální technická data stanovena při: Chlazení: t i=27 C ST/19 C VT, t e=35 C ST/24 C VT Topení: t i=20 C ST/15 C VT, t e=7 C ST/6 C VT Pro detailní informace ohledně podmínek a parametrů dle směrnice ErP navštivte Katalog a ceník klimatizace HAIER Strana 14

16 Komerční multisplit Multisplit Super Match až 1+5 DC Inverter Venkovní jednotky Vybrané vlastnosti: Tepelné čerpadlo, DC Inverter, R410A Vysoce kvalitní provedení veškerých částí jednotek s maximálním důrazem na životnost a rentabilitu provozu. Venkovní jednotky jsou vybaveny centrálním uzavíracím ventilem chladivové trasy. Snadné zprovoznění a údržba. Možnost připojení profesionálního servisního softwaru pro zjišťování stavů systémů či případných chyb. Provoz chlazení od -10 C do 46 C (jednotka pod -10 C nevypíná) Provoz vytápění od -15 C do 24 C (jednotka pod -15 C nevypíná) V případě 5U45LS1ERA není nutné zapojovat jednotky od spodu nahoru (v případě zapojení menšího počtu jednotek, než je počet přípojných míst na jednotce) z důvodu vracení oleje, které je u této jednotky vyřešeno gravitačně. Široké možnosti zapojení díky možnosti instalace dlouhých potrubních tras. 3 minutová ochrana kompresoru. Kombinační tabulky viz katalog nebo viz SOKRA. 2U18ES2ERA 4U26HS1ERA 5U34HS1ERA 3U19FS1ERA 4U30HS1ERA 5U45LS1ERA Parametr / Model 2U18ES2ERA 3U19FS1ERA 4U26HS1ERA 4U30HS1ERA 5U34HS1ERA 5U45LS1ERA Chlazení 5,1 (1,3 5,8) 5,4 (1,5 7,0) 7,6 (1,5 9,5) 8,8 (1,5 9,8) 10 (1,5 11) 12,2 (1,5 13,5) Výkon (kw) Nominální Vytápění 5,8 (1,9 6,6) 6,5 (1,8 8,1) 8,6 (1,8 9,5 9,8 (1,8 10,5) 10,7 (1,8 11,5) 13,0 (1,8 14) výkonová Chlazení 1,54 (0,35-2,0) 1,4 (0,5 2,6) 2,1 (0,55 3,5) 2,4 (0,55 3,8) 2,94 (0,55 4) 3,8 (0,55 5,6) Příkon (kw) data Vytápění 1,55 (0,45 2, 1,52 (0,5 2,6) 2,0 (0,55 3,5) 2,4 (0,55 3,8) 2,85 (0,55 4) 3,6 (0,55 5,6) EER/COP (-) 3,31 / 3,74 3,84 / 4,28 3,62 / 4,18 3,65 / 4,03 3,4 / 3,75 3,21 / 3,61 Chlazení 5,1 5,4 7,6 8, ,2 (35 C) Výkon (kw) Vytápění 5,2 4,5 6,2 7,1 8 9 (-10 C) Sezónní SEER / SCOP (-) 5,6 / 3,8 7,1/4,0 7,2/4,0 6,8/4,0 6,5/4,0 7,0/4,0 výkonová data Energetická třída A+ / A+ A++ / A+ A++ / A+ A++ / A+ A++ / A+ A++ / A+ Chlazení Sezónní (kwh) spotřeba Vytápění energie (kwh) Napájení (f/v/hz) 1/230/50 1/230/50 1/230/50 1/230/50 1/230/50 1/230/50 Vzduchový výkon Průtok vzduchu Hladina akustického Akustické výkonu Lw db(a) parametry Hladina akustického tlaku Lp db(a) (1m) Provozní rozměry (mm) 810x288x x288x x340x x340x x340x x410x830 Přepravní rozměry (mm) 949x406x x406x x410x x410x x410x x490x930 Provozní / přepravní hmotnost (kg) 43,5 / 46,5 51 / /85 76 / 87 77/ / 93 Typ kompresoru Dvourotační Dvourotační Dvourotační Dvourotační Dvourotační Dvourotační Chladivo R410A R410A R410A R410A R410A R410A Kapalinové potrubí (mm) 2x 6,35 3x 6,35 4x 6,35 4x 6,35 5x 6,35 5x 6,35 Instalace Sací potrubí (mm) 2x 9,52 3x 9,52 3x9,52+1x12,7 3x9,52+1x12,7 4x9,52+1x12,7 4x9,52+1x12,7 Celkem trasa potrubí (m) Max. délka jedné trasy potrubí (m) Max. převýšení mezi vnitřní a venkovní jed Max. převýšení mezi vnitřními jednotkami (2) 7,5 7,5 7,5 7,5 7,5 7,5 Provozní Chlazení (nevypíná) teploty Topení (nevypíná) Jednotková cena (Kč) , , , , , ,- Pozn.: Parametry stanoveny při kombinaci s vnitřní jednotkou 2xAS09BZB1HRA pro 2U18, 3xAS09BZB1HRA pro 3U19,4U26 a 4U30, 4xAS09BZB1HRA pro 5U34 a 2xAS09SS1ERA+AS12SS1ERA+AS18SS1ERA pro 5U45. Katalog a ceník klimatizace HAIER Strana 15

17 Komerční multisplit Vnitřní nástěnné jednotky AQUA NEBULA BREZZA Bílý panel standard Jednotky AQUA Parametr / Model AS09QS2ERA AS12QS2ERA Nominální chladicí výkon 2,5 (1,3 3,0) 3,5 (1,4 4,0) Nominální topný výkon 2,8 (1,4 3,2) 3,8 (1,4 4,1) Výkon chlazení kw (35 C) 2,5 3,5 Výkon topení kw (-10 C) 2,1 2,7 Napájení f/v/hz 1/230/50 1/230/50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) (max) Hladina akustického tlaku Lp 2 m db(a) 37/32//26/22 38/33/26/23 Provozní rozměry mm 860x175x x175x285 Přepravní rozměry mm 938x265x x265x360 Provozní / přepravní hmotnost kg 10/11,7 10/11,7 Kapalinové potrubí mm 6,35 6,35 Sací potrubí mm 9,52 9,52 Ovladač standard Dálkový YR-HD YR-HD Jednotková cena Kč 7 996, ,- Jednotky NEBULA Parametr / Model AS09NS1HRA AS12NS1HRA AS18NS1HRA AS24NS1HRA Nominální chladicí výkon 2,7 (0,9 3,2) 3,6 (1,4 3,9) 5,2 (1,5 5,6) 7,0 (2,0 7,3) Nominální topný výkon 2,8 (1,4 3,2) 3,7 (1,4 4,1) 5,8 (1,6 6,0) 7,5 (2,5 7,8) Výkon chlazení kw (35 C) 2,7 3,6 5,2 7,0 Výkon topení kw (-10 C) 2,4 3,2 5,2 5,6 Napájení f/v/hz 1/230/50 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) Hladina akustického tlaku Lp 1 m db(a) 38/33/26/222 39/34/27/23 44/40/35/32 47/43/37/35 Provozní rozměry mm 855x204x x204x x235x x248x336 Přepravní rozměry mm 954x279x x279x x329x x341x416 Provozní / přepravní hmotnost kg 10/12,2 10/12,2 13/16 13/19,6 Kapalinové potrubí mm 6,35 6,35 6,35 9,52 Sací potrubí mm 9,52 9,52 12,7 15,88 Ovladač standard Dálkový YR-HD YR-HD YR-HD YR-HD Jednotková cena Kč 6 510, , , ,- Jednotky BREZZA Parametr / Model AS09NS2HRA AS12NS2HRA AS18NS2HRA AS24NS2HRA Nominální chladicí výkon 2,7 (0,9 3,2) 3,6 (1,4 3,9) 5,2 (1,5 5,6) 7,0 (2,0 7,3) Nominální topný výkon 2,8 (1,4 3,2) 3,7 (1,4 4,1) 5,8 (1,6 6,0) 7,5 (2,5 7,8) Výkon chlazení kw (35 C) 2,7 3,6 5,2 7,0 Výkon topení kw (-10 C) 2,4 3,2 5,2 5,6 Napájení f/v/hz 1/230/50 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) Hladina akustického tlaku Lp 1 m db(a) 38/33/26/222 39/34/27/23 44/40/35/32 47/43/37/35 Provozní rozměry mm 855x204x x204x x235x x248x336 Přepravní rozměry mm 954x279x x279x x329x x341x416 Provozní / přepravní hmotnost kg 10/12,2 10/12,2 13/16 13/19,6 Kapalinové potrubí mm 6,35 6,35 6,35 9,52 Sací potrubí mm 9,52 9,52 12,7 15,88 Ovladač standard Dálkový YR-HD YR-HD YR-HD YR-HD Jednotková cena Kč 5 794, , , ,- Katalog a ceník klimatizace HAIER Strana 16

18 Komerční multisplit ZIRCON FAMILY HOME DC Poznámka: Jednotky Family, Zircon, Home jsou v omezeném množství do vyprodání zásob. Jednotky ZIRCON Parametr / Model AS09ZS2ERA AS12ZS2ERA AS18ZS2ERA Nominální chladicí výkon 2,6 3,5 4,9 Nominální topný výkon 2,86 3,85 5,1 Výkon chlazení kw (35 C) Výkon topení kw (-10 C) 2,6 3,5 4,9 Napájení f/v/hz 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) 50/45/41/38 51/45/42/39 52/49/45/42 Hladina akustického tlaku Lp 1 m db(a) 42/37/33/30 43/37/34/31 44/41/37/34 Provozní rozměry mm 798x205x x205x x235x310 Přepravní rozměry mm 850x257x x257x x313x375 Provozní / přepravní hmotnost kg 9 / 11 9 / 11 11,5 / 13,5 Kapalinové potrubí mm 6,35 6,35 6,35 Sací potrubí mm 9,52 9,52 12,7 Ovladač standard Dálkový YR-HD YR-HD YR-HD Jednotková cena Kč 5 360, , ,- Jednotky FAMILY Parametr / Model AS09GS2ERA AS18GS2ERA AS24GS2ERA Nominální chladicí výkon 2,6 5,3 6,5 Nominální topný výkon 2,9 4,0 7,1 Výkon chlazení kw (35 C) Výkon topení kw (-10 C) Napájení f/v/hz 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) Hladina akustického tlaku Lp 1 m db(a) 38/33/29 42/39/37 47/44/40 Provozní rozměry mm 795x192x x191x x230x299 Přepravní rozměry mm 871x304x x304x x344x388 Provozní / přepravní hmotnost kg 8,8/11,3 10,5/12,5 13/16,5 Kapalinové potrubí mm 6,35 6,35 6,35 Sací potrubí mm 9,52 12,7 15,88 Ovladač standard Dálkový YR-HD YR-HD YR-HD Jednotková cena Kč 4 875, , ,- Jednotky HOME DC Parametr / Model AS07GS1ERA AS09GS1ERA AS12GS1ERA AS18GS1ERA Nominální chladicí výkon 2,0 2,6 3,5 6,8 Nominální topný výkon 2,2 2,86 3,85 7,1 Výkon chlazení kw (35 C) Výkon topení kw (-10 C) 2,0 2,6 3,5 6,8 Napájení f/v/hz 1/230/50 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) 52/47/42/40 52/47/42/40 53/47/44/41 57/52/49/46 Hladina akustického tlaku Lp 1 m db(a) 44/39/34/32 44/39/34/32 45/39/36/33 49/44/41/38 Provozní rozměry mm 795x187x x187x x187x x230x299 Přepravní rozměry mm 871x304x x304x x304x x344x388 Provozní / přepravní hmotnost kg 8,8/11,3 8,8/11,3 8,8/11,3 13/16,5 Kapalinové potrubí mm 6,35 6,35 6,35 6,35 Sací potrubí mm 9,52 9,52 9,52 15,88 Ovladač standard Dálkový YR-HD YR-HD YR-HD YR-HD Jednotková cena Kč 4 680, , , ,- Katalog a ceník klimatizace HAIER Strana 17

19 Komerční multisplit Vnitřní parapetní jednotky Dvě vyústě pro výstup vzduchu Je možné volit mezi výstupem vzduchu horní vyústkou nebo horní a spodní současně. Parametr / Model AF09AS1ERA AF12AS1ERA Nominální chladicí výkon 2,5 (1,3 3,0) 3,5 (1,4 4,0) Nominální topný výkon 2,8 (1,4 3,2) 3,8 (1,4 4,1) Výkon chlazení kw (35 C) 2,5 3,5 Výkon topení kw (-10 C) 2,1 2,7 Napájení f/v/hz 1/230/50 1/230/50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) Hladina akustického tlaku Lp 1 m db(a) 39/35/30/26 40/36/32/28 Provozní rozměry mm 720x253x x253x640 Přepravní rozměry mm 784x305x x305x719 Provozní / přepravní hmotnost kg 17/19,5 17,5/20 Kapalinové potrubí mm 6,35 6,35 Sací potrubí mm 9,52 9,52 Ovladač standard Dálkový YR-HD YR-HD Jednotková cena Kč 8 810, ,- Vnitřní kazetové jednotky Snadná údržba Přístup k elektronické desce je velmi snadný, stačí odklopit sací mřížku jednotky. Přisávání čerstvého vzduchu Jednotky mají předpřipravený otvor pro připojení potrubí (d100mm) pro přívod čerstvého vzduchu. Vestavěné čerpadlo Jednotky jsou standardně vybaveny vestavěným čerpadlem kondenzátu. Parametr / Model AB09CS1ERA AB12CS1ERA AB18CS1ERA AB24ES1ERA Nominální chladicí výkon 2,6 3,5 (0,9 4,5) 4,8 (1,8 5,8) 7,1 (2,0 7,3) Nominální topný výkon 2,9 3,7 (1,0 4,8) 5,2 (2,0 6,5) 7,1 (2,5 8) Výkon chlazení kw (35 C) - 3,5 4,8 7,1 Výkon topení kw (-10 C) - 2,8 4,7 5,2 Napájení f/v/hz 1/230/50 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h 620/520/ /520/ /620/ /1100/870 Hladina akustického výkonu Lw db(a) 53/49/45 53/49/45 55/50/47 59/57/52 Hladina akustického tlaku Lp 1 m db(a) 40/36/32 40/36/32 42/37/35 46/44/39 Provozní rozměry mm 570x570x x570x x570x x840x240 Přepravní rozměry mm 718x680x x680x x680x x930x330 Provozní / přepravní hmotnost kg 17/20 18,5/23 18,5/23 26,8/32,6 Kapalinové potrubí mm 6,35 6,35 6,35 9,52 Sací potrubí mm 9,52 9,52 12,7 15,88 Model dekoračního panelu PB-700IB PB-700IB PB-700IB PB-950JB Provozní rozměry panelu mm 700x700x60 700x700x60 700x700x60 950x950x60 Přepravní rozměry panelu mm 740x750x x750x x750x x985x115 Provozní / přepravní hmot. panelu kg 2,8/4,8 2,8/4,8 2,8/4,8 6,0/7,5 Ovladač standard Dálkový YR-HD YR-HD YR-HD YR-HD Ovladač volitelný Nástěnný Viz možnosti ovládání strana 33 Jednotková cena Kč , , , ,- Katalog a ceník klimatizace HAIER Strana 18

20 Komerční multisplit Vnitřní podstropní jednotky Velmi nízká stavební výška Jednotky jsou vysoké pouze 199 mm. Široký úhel proudu vzduchu Díky nastavitelným lamelám je možné distribuovat vzduch do místnosti pod úhlem 100 horizontálně a 70 vertikálně. 3D proud vzduchu 3D proud vzduchu zajišťuje rovnoměrnou distribuci upraveného vzduchu do všech koutů místnosti. Parametr / Model AC12CS1ERA AC18CS1ERA AC24CS1ERA Nominální chladicí výkon 3,5 (0,9 4,5) 5 (1,8 5,8) 6,3 (2,0 7,3) Nominální topný výkon 3,9 (1,0 4,8) 5,5 (2,0 6,5) 7,1 (2,5 8,0) Výkon chlazení kw (35 C) 3,5 5 6,3 Výkon topení kw (-10 C) 2,8 4,7 5,2 Napájení f/v/hz 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h 650/550/ /720/ /800/720 Hladina akustického výkonu Lw db(a) 54/50/46 57/54/49 61/58/55 Hladina akustického tlaku Lp 1 m db(a) 41/37/33 44/41/36 48/45/42 Provozní rozměry mm 990x655x x655x x655x199 Přepravní rozměry mm 1150x750x x750x x750x300 Provozní / přepravní hmotnost kg 26,3/32,3 28,3/34,3 28,3/34,3 Kapalinové potrubí mm 6,35 6,35 9,52 Sací potrubí mm 9,52 12,7 15,88 Ovladač standard Dálkový YR-HD YR-HD YR-HD Ovladač volitelný Nástěnný Viz možnosti ovládání strana 33 Jednotková cena Kč , , ,- Vnitřní kanálové jednotky Kanálové 25 Pa Kanálové nízké 30 Pa Kanálové 70/100 Pa Výška jednotky 220 mm Výška jednotky 185 mm Volba externího tlaku Volitelný směr sání vzduchu Na základě potřeby je možné instalovat sání vzduchu jednotky ze zadu, z čela, či ze spoda. Velmi tichá jednotka Lp = 21 db(a) Volba externího tlaku Možnost volby tlaku ventilátoru a to 0/10/20/30 Pa Jednotka je navržena jako středotlaká 70 Pa. Je možné volit externí tlak ventilátoru na nástěnném ovladači YR- E16 a to 0/10/30/50/70 Pa Kanálové 25 Pa Parametr / Model AD09LS1ERA AD12LS1ERA AD18LS1ERA AD24LS1ERA Nominální chladicí výkon 2,5 3,5 (0,9 4,5) 5,0 (1,8 6) 6,8 (2,0-7,6) Nominální topný výkon 2,9 4,0 (1,0 4,8) 5,5 (2,0 6,2) 7,1 (3,0 8,3) Výkon chlazení kw (35 C) - 3,5 5,0 6,8 Výkon topení kw (-10 C) - 2,8 4,7 5,2 Napájení f/v/hz 1/230/50 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h 550/450/ /450/ x780x x1050x850 Externí tlak ventilátoru Pa 0/25 0/25 0/25 0/25 Hladina akustického výkonu Lw db(a) 50/47/44 50/47/44 54/48/45 59/55/51 Hladina akustického tlaku Lp 1 m db(a) 37/34/31 37/34/31 41/35/32 46/42/38 Provozní rozměry mm 610x484x x484x x484x x484x220 Přepravní rozměry mm 710x545x x545x x545x x545x280 Provozní / přepravní hmotnost kg 14/16 14/16 23/26,5 25,2/28,4 Kapalinové potrubí mm 6,35 6,35 6,35 9,52 Sací potrubí mm 9,52 9,52 12,7 15,88 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 33 Jednotková cena Kč 8 350, , , ,- Katalog a ceník klimatizace HAIER Strana 19

21 Komerční multisplit Kanálové 30 Pa Parametr / Model AD09SS1ERA AD12SS1ERA AD18SS1ERA AD24SS1ERA Nominální chladicí výkon 2,5 3,5 (0,9 4,5) 5 (1,8 6,0) 6,8 (2,0 7,5) Nominální topný výkon 2,9 4,0 (1,0 4,8) 5,0 (1,8 6,0) 6,8 (2,0 7,6) Výkon chlazení kw (35 C) - 3,5 5 6,8 Výkon topení kw (-10 C) - 3,4 5,1 5,3 Napájení f/v/hz 1/230/50 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h 530/460/ /480/ /750/ /850/750 Externí tlak ventilátoru Pa 0/10/20/30 0/10/20/30 0/10/20/30 0/10/20/30 Hladina akustického výkonu Lw db(a) 46/41/36 47/42/37 49/43/39 52/45/42 Hladina akustického tlaku Lp 1 m db(a) 33/28/21 34/29/22 36/30/26 39/32/29 Provozní rozměry mm 850x420x x420x x420x x420x185 Přepravní rozměry mm 1025x525x x525x x540x x540x270 Provozní / přepravní hmotnost kg 16/21 16/21 23/28 25/30 Kapalinové potrubí mm 6,35 6,35 6,35 9,52 Sací potrubí mm 9,52 9,52 12,7 15,88 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 33 Jednotková cena Kč , , , ,- Kanálové 70/100 Pa Parametr / Model AD12MS1ERA AD18MS1ERA AD24MS1ERA Nominální chladicí výkon 3,5 (0,9 4,5) 5,0 ( 1,8 6,0) 7,1 ( 2,0 8,2) Nominální topný výkon 4,0 (1,0-4,8) 5,5 ( 2,0-6,2) 7,5 (2,5 8,5) Výkon chlazení kw (35 C) 3,5 5,0 7,1 Výkon topení kw (-10 C) 2,8 5,3 5,2 Napájení f/v/hz 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h 600/510/ /810/ /1100/900 Externí tlak ventilátoru Pa 10/20/30/50/70 10/20/30/50/70 10/20/30/50/70 Hladina akustického výkonu Lw db(a) 49/46/43 49/46/43 52/49/46 Hladina akustického tlaku Lp 1 m db(a) 36/33/30 36/33/30 39/36/33 Provozní rozměry mm 750x720x x720x x720x260 Přepravní rozměry mm 920x820x x860x x860x260 Provozní / přepravní hmotnost kg 28/32 37/40 39/42 Kapalinové potrubí mm 6,35 6,35 9,52 Sací potrubí mm 9,52 12,7 15,88 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 33 Jednotková cena Kč , , ,- Katalog a ceník klimatizace HAIER Strana 20

22 Super Match 1+1 komerční klimatizace DC Inverter Kazetové jednotky AB12 AB18,24,28 Kompaktní design Rozměry panelu jsou 700 x 700 mm a jednotky 570x570x260 mm. Jednotka je snadno instalovatelná do univerzálního podhledu 600x600. (AB12-AB18) Přisávání čerstvého vzduchu Jednotky mají předpřipravený otvor pro připojení potrubí (d100mm) pro přívod čerstvého vzduchu. Vestavěné čerpadlo Jednotky jsou standardně vybaveny vestavěným čerpadlem kondenzátu. Komerční DC Single 1+1 Sestava HBU-12HS1/R2(DB) HBU-18HS1/R2(DB) HBU-24HS1/R2(DB) HBU-28HS1/R2(DB) Model vnitřní jednotky AB12CS1ERA AB18CS1ERA AB24ES1ERA AB28ES1ERA Model venkovní jednotky 1U12BS2ERA 1U18FS2ERA(S) 1U24GS1ERA 1U28HS1ERA Nominální chladicí výkon 3,5 (0,9 4,5) 5,0 (1,8 5,8) 7,1 ( 2,0-7,3) 8,0 (2,2 9,5) Nominální topný výkon 3,7 (1,0 4,8) 5,2 (2,0 6,5) 7,1 (2,5 8,0) 9,1 (2,5 10,0) Příkon chlazení 1,06 (0,28 1,65) 1,53 (0,55 2,0) 2,02 (0,5 2,6) 2,49 (0,5 3,8) Příkon vytápění 0,99 (0,28 1,65) 1,52 (0,6 2,0) 1,91 (0,5 2,6) 2,67 (0,5 3,8) EER / COP - 3,31 / 3,71 3,26 / 3,42 3,23 / 3,72 3,21 / 3,41 Výkon chlazení kw (35 C) 3,5 5,0 7,1 8,0 Výkon vytápění í kw (-10 C) 3,4 4,7 5,2 7,2 SEER / SCOP - 6,1 / 3,8 5,1 / 3,8 6,1 / 3,8 5,6 / 3,8 Energetická třída Chlaz/Top A++ / A A / A A++ / A A+ / A Sezónní spotřeba energie kwh Chlazení Topení Vnitřní jednotka Napájení f/v/hz 1/230/50 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h 620/520/ /620/ /1100/ /1100/870 Hladina akustického výkonu Lw db(a) 53/49/45 55/50/47 59/57/52 61/59/57 Hladina akustického tlaku db(a) Lp 1 m 40/36/32 42/37/35 46/44/39 48/46/44 Provozní rozměry mm 570x570x x570x /840/ /840/240 Přepravní rozměry mm 718x680x x680x /930/ /930/330 Provozní / přepravní hmotnost kg 18,5 / 23 18,5 / 23 25,5 / 30,5 25,5 / 30,5 Model dekoračního panelu - PB-700IB PB-700IB PB-950JB PB-950JB Provozní rozměry panelu mm 700x700x60 700x700x60 950/950/60 950/950/60 Přepravní rozměry panelu mm 740x750x x750x /985/ /985/115 Provozní / přepravní hmotnost panelu kg 2,4 / 4,8 2,4 / 4,8 6,0 / 7,5 6,0 / 7,5 Ovladač standard Dálkový YR-HD YR-HD YR-HD YR-HD Ovladač volitelný Nástěnný Viz možnosti ovládání strana 33 Jednotková cena Kč , , , ,- Venkovní jednotka Napájení f/v/hz 1/230/50 1/230/50 1/ /50 1/ /50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) Hladina akustického tlaku Lp db(a) 1 m Provozní rozměry mm 780x245x x288x x308x x340x840 Přepravní rozměry mm 930x340x x406x x420x x430x1000 Provozní / přepravní hmotnost kg 32,5 / 35,5 43 / 45,5 49 / / 73 Typ kompresoru - Rotační Rotační Dvou Rotační Dvou Rotační Chladivo - R410A R410A R410A R410A Kapalinové potrubí mm 6,35 6,35 9,52 9,52 Sací potrubí mm 9,52 12,7 15,88 15,88 Max. délka potrubí m Max. převýšení mezi jednotkami m Provozní teploty chlazení / topení (min-max C) 18 až 43 / -15 až až 43 / -15 až až 46 / -15 až až 46 / -15 až 24 Jednotková cena Kč , , , ,- CENA SESTAVY Kč , , , ,- Katalog a ceník klimatizace HAIER Strana 21

23 Komerční DC Single 1+1 AB36,48 AB60 Více míst distribuce vzduchu Jednotky AB24 AB60 mohou být opatřeny VZT potrubím na stranách jednotky pro instalaci více distribučních míst proudu vzduchu. Snadno přístupný elektronický box Pro přístup k elektronickému boxu vnitřní jednotky stačí pouze odejmout nasávací mřížku. Vestavěné čerpadlo Jednotky jsou standardně vybaveny vestavěným čerpadlem kondenzátu. Sestava HBU-36HS1/R2(DB) HBU-48HS1/R2(DB) HBU-48HS3/R2(DB) HBU-60HS3/R2(DB) Model vnitřní jednotky AB36ES1ERA AB48ES1ERA AB48ES1ERA AB60CS1ERA Model venkovní jednotky 1U36HS1ERA 1U48LS1ERA 1U48LS1ERB 1U60IS1ERB Nominální chladicí výkon 9,5 (2,2 11,2) 12,1 (6,0 14,1) 12,1 (6,0 14,1) 15,3 (4,0 16,5) Nominální topný výkon 10,1 (2,5 11,8) 13,0 (6,0 16,0) 13,0 (6,0 16,0) 16,3 (4,0 17,5) Příkon chlazení 2,49 (0,5-3,8) 4,02 (2,0 6,0) 4,02 (2,0 6,0) 5,06 (2,0 6,5) Příkon vytápění 2,8 (0,5 3,8) 4,0 (2,0 6,0) 4,0 (2,0 6,0) 5,07 (2,0 6,5) EER / COP - 3,21 / 3,61 3,01 / 3,25 3,01 / 3,25 3,02 / 3,21 Výkon chlazení kw (35 C) 9, Výkon topení kw (-10 C) 8, SEER / SCOP - 5,6 / 3, Energetická třída Chlaz/Top A+ / A B / C B / C B / C Chlazení Sezónní spotřeba energie kwh Topení Vnitřní jednotka Napájení f/v/hz 1/230/50 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h 1600/1450/ /1450/ /1450/ /1750/1500 db(a) Hladina akustického výkonu Lw 62/60/ Hladina akustického tlaku Lp 1 db(a) 49/47/44 49/47/44 49/47/44 50/45/42 m Provozní rozměry mm 840x840x x840x x840x x840x280 Přepravní rozměry mm 930x930x x930x x930x x920x370 Provozní / přepravní hmotnost kg 31/37 31/37 31/37 41/44 Model dekoračního panelu - PB-950JB PB-950JB PB-950JB PB-1340IB Provozní rozměry panelu mm 950/950/60 950/950/60 950/950/ x950x80 Přepravní rozměry panelu mm 985/985/ /985/ /985/ x995x115 Provozní / přepravní kg 6,0 / 7,5 6,0 / 7,5 6,0 / 7,5 8,4 / 12,7 hmotnost panelu Ovladač standard Dálkový YR-HD YR-HD YR-HD YR-HD Ovladač volitelný Nástěnný Viz možnosti ovládání strana 33 Jednotková cena Kč , , , ,- Venkovní jednotka Napájení f/v/hz 1/ /50 1/ /50 3/ /50 3/ /50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) Hladina akustického tlaku Lp db(a) 1 m Provozní rozměry mm 948x340x x410x x410x x340x1250 Přepravní rozměry mm 1040x430x x490x x490x x410x1400 Provozní / přepravní hmotnost kg 65 / / / / 106 Typ kompresoru - Dvou Rotační Dvou Rotační Dvou Rotační Dvou Rotační Chladivo - R410A R410A R410A R410A Kapalinové potrubí mm 9,52 9,52 9,52 9,52 Sací potrubí mm 15,88 19,05 19,05 19,05 Max. délka potrubí m Max. převýšení mezi jednotkami m Provozní teploty chlazení / topení (min-max C) -10 až 46 / -15 až až 46 / -15 až až 46 / -15 až až 46 / -15 až 24 Jednotková cena Kč , , , ,- CENA SESTAVY Kč , , , ,- Katalog a ceník klimatizace HAIER Strana 22

24 Komerční DC Single 1+1 Podstropní / parapetní jednotky AC12,18,24 AC28 Ultra tenká jednotka Jednotky AC12 až AC24 disponují velmi nízkou stavební výškou 199 mm. Jednotku je tudíž snadné instalovat do téměř jakéhokoliv prostoru. Filtrace vzduchu Veškeré podstropní jednotky jsou vybaveny standardně vysoce účinným filtrem vzduchu s dlouhou životností. Dokonalá distribuce vzduchu Jednotky jsou díky horizontálním a vertikálním lamelám schopny pokrýt upraveným vzduchem celý určený prostor rovnoměrně. 70 vertikálně a 100 horizontálně. Sestava HCFU-12HS1/R2(DB) HCFU-18HS1/R2(DB) HCFU-24HS1/R2(DB) HCFU-28HS1/R2(DB) Model vnitřní jednotky AC12CS1ERA AC18CS1ERA AC24CS1ERA AC28CES1ERA Model venkovní jednotky 1U12BS2ERA 1U18FS2ERA(S) 1U24GS1ERA 1U28HS1ERA Nominální chladicí výkon 3,5 (0,9 4,5) 5,0 (1,8 5,8) 6,5 (2,0 7,3) 8,5 (2,1 10,0) Nominální topný výkon 3,9 (1,0 4,8) 5,5 (2,0 6,5) 7,1 (2,8 8,0) 9,5 (2,2 10,5) Příkon chlazení 1,03 (0,28 1,65) 1,53 (0,55 2,0) 2,14 (0,5 2,6) 2,35 (0,5 4,2) Příkon vytápění 1,02 (0,28 1,65) 1,48 (0,6 2,0) 2,08 (0,5 2,6) 2,63 (0,5 4,2) EER / COP - 3,39 / 3,81 3,26 / 3,72 3,01 / 3,41 3,61 / 3,61 Výkon chlazení kw (35 C) 3,5 5,0 6,5 8,5 Výkon vytápění kw (-10 C) 3,4 4,7 5,0 7,2 SEER / SCOP - 6,1 / 3,8 5,6 / 3,8 5,1 / 3,8 5,6 / 3,8 Energetická třída Chlaz/Top A++ / A A+ / A A / A A+ / A Sezónní spotřeba energie kwh Chlazení Topení Vnitřní jednotka Napájení f/v/hz 1/230/50 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h 650/550/ /720/ /720/ /1537/1375 Hladina akustického výkonu Lw db(a) 57/54/49 61/59/57 61/59/57 62/58/56 Hladina akustického tlaku db(a) Lp 1 m 44/41/36 48/46/44 48/46/44 49/45/43 Provozní rozměry mm 990x655x x655x x655x x700x240 Přepravní rozměry mm 1150x750x x750x x750x x790x315 Provozní / přepravní hmotnost kg 26,3 / 32,3 28,3 / 34,3 28,3 / 34,3 37 / 47 Ovladač standard Dálkový YR-HD YR-HD YR-HD YR-HD Ovladač volitelný Viz možnosti ovládání strana 33 Jednotková cena Kč , , , ,- Venkovní jednotka Napájení f/v/hz 1/230/50 1/230/50 1/ /50 1/ /50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) 62/63 63 / Hladina akustického tlaku Lp db(a) 1 m 52/53 53 / Provozní rozměry mm 780x245x x288x x308x x340x840 Přepravní rozměry mm 930x340x x406x x420x x430x1000 Provozní / přepravní hmotnost kg 32,5 / 35,5 43 / 45,5 49 / 52 64/73 Typ kompresoru - Rotační Rotační Dvou Rotační Dvou Rotační Chladivo - R410A R410A R410A R410A Kapalinové potrubí mm 6,35 6,35 9,52 9,52 Sací potrubí mm 9,52 12,7 15,88 15,88 Max. délka potrubí m Max. převýšení mezi jednotkami m Provozní teploty chlazení / topení (min-max C) 18 až 43 / -15 až až 43 / -15 až až 46 / -15 až až 46 / -15 až 24 Jednotková cena Kč , , , ,- CENA SESTAVY Kč , , , ,- Katalog a ceník klimatizace HAIER Strana 23

25 Komerční DC Single 1+1 AC36 AC48,60 Ultra tenká jednotka Jednotky AC12 až AC24 disponují velmi nízkou stavební výškou 199 mm. Jednotku je tudíž snadné instalovat do téměř jakéhokoliv prostoru. Přisávání čerstvého vzduchu Jednotky AC28 až AC60 jsou vybaveny přípravou pro připojení přisávání čerstvého vzduchu do místnosti. Dokonalá distribuce vzduchu Jednotky jsou díky horizontálním a vertikálním lamelám schopny pokrýt upraveným vzduchem celý určený prostor rovnoměrně. 70 vertikálně a 100 horizontálně. Sestava HCFU-36HS1/R2(DB) HCFU-48HS1/R2(DB) HCFU-HS3/R2(DB) HCFU-60HS3/R2(DB) Model vnitřní jednotky AC36ES1ERA AC48FS1ERA AC48FS1ERA AC60FS1ERA Model venkovní jednotky 1U36HS1ERA 1U48LS1ERA 1U48LS1ERB 1U60IS1ERB Nominální chladicí výkon 10,0 (2,2 11,8) 12,5 (6,0 14,5) 12,5 (6,0 14,5) 15,5 (4,0 16,5) Nominální topný výkon 10,6 (2,2 11,8) 14,1 (6,0 16,5) 14,1 (6,0 16,5) 16,5 (4,0-18,0) Příkon chlazení 2,77 (0,5 4,3) 3,89 (2,0 6,0) 3,89 (2,0 6,0) 5,13 (2,0 6,5) Příkon vytápění 2,94 (0,5 4,3) 4,1 (2,0 6,0) 4,1 (2,0 6,0) 4,83 (2,0 6,5) EER / COP - 3,61 / 3,61 3,21 / 3,44 3,21 / 3,44 3,02 / 3,42 Výkon chlazení kw (35 C) Výkon vytápění kw (-10 C) 8, SEER / SCOP - 5,6 / 3, Energetická třída Chlaz/Top A+ / A A / C A / C B / B Chlazení Sezónní spotřeba energie kwh Topení Vnitřní jednotka Napájení f/v/hz 1/ /50 1/ /50 1/ /50 1/ /50 Průtok vzduchu m 3 /h 1630/1537/ /1800/ /1800/ /1800/1400 db(a) Hladina akustického výkonu Lw 62/58/ Hladina akustického tlaku Lp 1 db(a) 49/45/43 53/51/49 53/51/49 53/51/49 m Provozní rozměry mm 1298x700x x700x x700x x700x240 Přepravní rozměry mm 1500x790x x790x x790x x790x315 Provozní / přepravní hmotnost kg 37/47 54/61 54/61 54/61 Ovladač standard Dálkový YR-HD YR-HD YR-HD YR-HD Ovladač volitelný Nástěnný Viz možnosti ovládání strana 33 Jednotková cena Kč , , , ,- Venkovní jednotka Napájení f/v/hz 1/ /50 1/ /50 3/ /50 3/ /50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) Hladina akustického tlaku Lp db(a) 1 m Provozní rozměry mm 948x340x x410x x410x x340x1250 Přepravní rozměry mm 1040x430x x490x x490x x410x1400 Provozní / přepravní hmotnost kg 65 / / / / 106 Typ kompresoru - Dvou Rotační Dvou Rotační Dvou Rotační Dvou Rotační Chladivo - R410A R410A R410A R410A Kapalinové potrubí mm 9,52 9,52 9,52 9,52 Sací potrubí mm 15,88 19,05 19,05 19,05 Max. délka potrubí m Max. převýšení mezi m jednotkami Provozní teploty chlazení / topení (min-max C) -10 až 46 / -15 až až 46 / -15 až až 46 / -15 až až 46 / -15 až 24 Jednotková cena Kč , , , ,- CENA SESTAVY Kč , , , ,- Katalog a ceník klimatizace HAIER Strana 24

26 Komerční DC Single 1+1 Kanálové jednotky (25 Pa) AD12 AD18,24 Možné ovládání Jednotky jsou standardně dodávány s nástěnným ovladačem YR-14. Připojit je možné k těmto jednotkám i jiný typ nástěnného ovladače například s dotykovým displayem nebo dálkový ovladač včetně přijímače signálu. Filtrace vzduchu Jednotky jsou vybaveny filtrem na sání vzduchu. Individualita Je možné otočit vaničku na odvod kondenzátu v závislosti na potřebě instalace a stejně tak volit sání vzduchu buď z čela, či ze spoda jednotky. Sestava HDU-12LS1/R2(DB) HDU-18LS1/R2(DB) HDU-24LS1/R2(DB) Model vnitřní jednotky AD12LS1ERA AD18LS1ERA AD24LS1ERA Model venkovní jednotky 1U12BS2ERA 1U18FS2ERA (S) 1U24GS1ERA Nominální chladicí výkon 3,5 (0,9 4,5) 5,0 (1,8 6,0) 6,8 (2,0 7,6) Nominální topný výkon 4,0 (1,0 4,8) 5,5 (2,0 6,2) 7,1 (3,0 8,3) Příkon chlazení 1,03 (0,28 1,65) 1,53 (0,55 2,1) 2,1 (0,6 2,6) Příkon vytápění 1,07 (0,28-1,65) 1,47 (0,6 2,1) 1,91 (0,6 2,6) EER / COP - 3,39 / 3,73 3,26 / 3,73 3,24 / 3,72 Výkon chlazení kw (35 C) 3,5 5,0 6,8 Výkon vytápění kw (-10 C) 2,8 4,7 5,2 SEER / SCOP - 5,1 / 3,8 5,1 / 3,8 5,1 / 3,8 Energetická třída Chlaz/Top A / A A / A A / A Sezónní spotřeba energie kwh Chlazení Topení Vnitřní jednotka Napájení f/v/hz 1/ /50 1/ /50 1/ /50 Průtok vzduchu m 3 /h 550/450/ /780/ /1050/850 Externí statický tlak ventilátoru Pa 0 / 25 0 / 25 0 / 25 Hladina akustického výkonu Lw db(a) 47/44/41 54/48/45 59/55/51 Hladina akustického tlaku Lp 1 m db(a) 37/34/31 41/35/32 46/42/38 Provozní rozměry mm 610x484x x484x x484x220 Přepravní rozměry mm 710x545x x545x x545x280 Provozní / přepravní hmotnost kg 14 / / 26,5 25,2 / 28,4 Ovladač standard Dálkový YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 33 Jednotková cena Kč 8 700, , ,- Venkovní jednotka Napájení f/v/hz 1/230/50 1/230/50 1/ /50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) 62/63 63 / Hladina akustického tlaku Lp db(a) 1 m 52/53 53 /54 57 Provozní rozměry mm 780x245x x288x x308x730 Přepravní rozměry mm 930x340x x406x x420x815 Provozní / přepravní hmotnost kg 32,5 / 35,5 43 / 45,5 49 / 52 Typ kompresoru - Rotační Rotační Dvou Rotační Chladivo - R410A R410A R410A Kapalinové potrubí mm 6,35 6,35 9,52 Sací potrubí mm 9,52 12,7 15,88 Max. délka potrubí m Max. převýšení mezi jednotkami m Provozní teploty chlazení / topení (min-max C) 18 až 43 / -15 až až 43 / -15 až až 46 / -15 až 24 Jednotková cena Kč , , ,- CENA SESTAVY Kč , , ,- Katalog a ceník klimatizace HAIER Strana 25

27 Komerční DC Single 1+1 Kanálové jednotky nízké (30 Pa) AD12 AD18,24 Možné ovládání Jednotky jsou standardně dodávány s nástěnným ovladačem YR-14. Připojit je možné k těmto jednotkám i jiný typ nástěnného ovladače například s dotykovým displayem nebo dálkový ovladač včetně přijímače signálu. Velmi nízká výška jednotky Jednotky jsou v provedení SLIM, s výškou pouze 185 mm! Volba externího tlaku Pomocí nástěnného ovladače je možné měnit potřebný externí tlak ventilátoru 0-30 Pa. Sestava HDU-12SS1/R2(DB) HDU-18SS1/R2(DB) HDU-24SS1/R2(DB) Model vnitřní jednotky AD12SS1ERA AD18SS1ERA AD24SS1ERA Model venkovní jednotky 1U12BS2ERA 1U18FS2ERA (S) 1U24GS1ERA Nominální chladicí výkon 3,5 (0,9 4,5) 5,0 (1,8 6,0) 7,1 (2,0 7,6) Nominální topný výkon 4,0 ((1,0 4,8) 5,5 (2,0 6,2) 7,1 (3,0 8,3) Příkon chlazení 1,03 (0,28 1,65) 1,53 (0,55-2,1) 2,1 (0,6 2,6) Příkon vytápění 1,07 (0,28 1,65) 1,47 (0,6 2,1) 1,91 (0,6 2,6) EER / COP - 3,39 / 3,73 3,26 / 3,73 3,24 / 3,72 Výkon chlazení kw (35 C) 3,5 5,0 7,1 Výkon vytápění kw (-10 C) 3 5,5 5,6 SEER / SCOP - 5,6 / 3,8 5,6 / 4,0 5,6 / 4,0 Energetická třída Chlaz/Top A+ / A A+ / A+ A+ / A+ Sezónní spotřeba energie kwh Chlazení Topení Vnitřní jednotka Napájení f/v/hz 1/ /50 1/ /50 1/ /50 Průtok vzduchu m 3 /h 600/480/ /750/ /850/750 Externí statický tlak ventilátoru Pa 0/10/20/30 0/10/20/30 0/10/20/30 Hladina akustického výkonu Lw db(a) 45/40/32 49/43/39 52/45/42 Hladina akustického tlaku Lp 1 m db(a) 35/30/22 36/30/26 39/32/29 Provozní rozměry mm 850x420x x420x x420x185 Přepravní rozměry mm 1025x525x x540x x540x270 Provozní / přepravní hmotnost kg 16/21 22/28 24/30 Ovladač standard Dálkový YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 33 Jednotková cena Kč , , ,- Venkovní jednotka Napájení f/v/hz 1/230/50 1/230/50 1/ /50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) 62/63 63 / Hladina akustického tlaku Lp db(a) 1 m 52/53 53 /54 57 Provozní rozměry mm 780x245x x288x x308x730 Přepravní rozměry mm 930x340x x406x x420x815 Provozní / přepravní hmotnost kg 32,5 / 35,5 43 / 45,5 49 / 52 Typ kompresoru - Rotační Rotační Dvou Rotační Chladivo - R410A R410A R410A Kapalinové potrubí mm 6,35 6,35 9,52 Sací potrubí mm 9,52 12,7 15,88 Max. délka potrubí m Max. převýšení mezi jednotkami m Provozní teploty chlazení / topení (min-max C) 18 až 43 / -15 až až 43 / -15 až až 46 / -15 až 24 Jednotková cena Kč , , ,- CENA SESTAVY Kč , , ,- Katalog a ceník klimatizace HAIER Strana 26

28 Komerční DC Single 1+1 Kanálové jednotky (70 Pa) AD12 AD18,24 Možné ovládání Jednotky jsou standardně dodávány s nástěnným ovladačem YR-14. Připojit je možné k těmto jednotkám i jiný typ nástěnného ovladače například s dotykovým displayem nebo dálkový ovladač včetně přijímače signálu. Vestavěné čerpadlo Jednotky jsou standardně vybaveny vestavěným čerpadlem kondenzátu. Volba externího tlaku Pomocí nástěnného ovladače je možné měnit potřebný externí tlak ventilátoru 0 70 Pa. Sestava HDU-12MS1/R2(DB) HDU-18MS1/R2(DB) HDU-24MS1/R2(DB) Model vnitřní jednotky AD12MS1ERA AD18MS1ERA AD24MS2ERA Model venkovní jednotky 1U12BS2ERA 1U18FS2ERA (S) 1U24GS1ERA Nominální chladicí výkon 3,5 (0,9 4,5) 5,0 (1,8 6,0) 7,1 (2,0 8,2) Nominální topný výkon 4,0 (1,0 4,8) 5,5 (1,8 6,0) 7,5 (2,5 8,5) Příkon chlazení 1,03 (0,28 1,65) 1,53 (0,55 2,1) 2,19 (0,6 2,6) Příkon vytápění 1,07 (0,28 1,65) 1,47 (0,6 2,1) 2,02 (0,6 2,6) EER / COP - 3,23 / 3,71 3,23 / 3,71 3,23 / 3,71 Výkon chlazení kw (35 C) 3,5 5,0 7,1 Výkon vytápění kw (-10 C) 2,7 4,5 5,6 SEER / SCOP - 6,1 / 4,0 6,1 / 4,0 6,1 / 4,0 Energetická třída Chlaz/Top A++ / A+ A++ / A+ A++ / A+ Sezónní spotřeba energie kwh Chlazení Topení Vnitřní jednotka Napájení f/v/hz 1/ /50 1/ /50 1/ /50 Průtok vzduchu m 3 /h 550/460/ /750/ /1000/900 Externí statický tlak ventilátoru Pa 10/30/50/70 10/30/50/70 10/30/50/70 Hladina akustického výkonu Lw db(a) 46/43/39 48/45/41 51/48/44 Hladina akustického tlaku Lp 1 m db(a) 36/33/29 36/33/29 39/36/32 Provozní rozměry mm 750x720x x720x x720x250 Přepravní rozměry mm 920x820x x860x x860x340 Provozní / přepravní hmotnost kg 22/24 28/30 30/32 Ovladač standard Dálkový YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 33 Jednotková cena Kč , , ,- Venkovní jednotka Napájení f/v/hz 1/230/50 1/230/50 1/ /50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) 62/63 63 / Hladina akustického tlaku Lp db(a) 1 m 52/53 53 /54 57 Provozní rozměry mm 780x245x x288x x308x730 Přepravní rozměry mm 930x340x x406x x420x815 Provozní / přepravní hmotnost kg 32,5 / 35,5 43 / 45,5 49 / 52 Typ kompresoru - Rotační Rotační Dvou Rotační Chladivo - R410A R410A R410A Kapalinové potrubí mm 6,35 6,35 9,52 Sací potrubí mm 9,52 12,7 15,88 Max. délka potrubí m Max. převýšení mezi jednotkami m Provozní teploty chlazení / topení (min-max C) 18 až 43 / -15 až až 43 / -15 až až 46 / -15 až 24 Jednotková cena Kč , , ,- CENA SESTAVY Kč , , ,- Katalog a ceník klimatizace HAIER Strana 27

29 Komerční DC Single 1+1 Kanálové jednotky (100 Pa) AD28, 36, 48 Variabilní distribuce vzduchu Díky vysokému externímu tlaku a optimálnímu průtoku vzduchu je možné využívat jednotky jako centrální větrací/klimatizační jednotky s více distribučními místy. Filtrace vzduchu Jednotky jsou vybaveny filtrem na sání vzduchu. Volba externího tlaku Pomocí nástěnného ovladače je možné měnit potřebný externí tlak ventilátoru. Sestava HDU-28MS1/R2(DB) HDU-36MS1/R2(DB) HDU-48MS1/R2(DB) HDU-48MS3/R2(DB) Model vnitřní jednotky AD28NS1ERA AD36NS1ERA AD48NS1ERA AD48NS1ERA Model venkovní jednotky 1U28HS1ERA 1U36HS1ERA 1U48LS1ERA 1U48LS1ERB Nominální chladicí výkon 8,5 (2,1 9,8) 10,0 (2,2 11,0) 12,1 (6,0 14,5) 12,5 (6,0 14,5) Nominální topný výkon 9,5 (2,2 10,5) 11,0 (2,2 12,0) 14,1 (6,0 16,5) 14,1 (6,0 16,5) Příkon chlazení 2,65 (0,5 3,8) 3,29 (0,5 3,8) 4,3 (2,0 6,0) 4,15 (2,0 6,0) Příkon vytápění 2,63 (0,5 3,8) 3,05 (0,5 3,8) 4,39 (2,0 6,0) 4,12 (2,0 6,0) EER / COP - 3,21 / 3,61 3,01 / 3,61 2,81 / 3,21 3,01 / 3,42 Výkon chlazení kw (35 C) 8, Výkon vytápění kw (-10 C) 6,6 7,4 - - SEER / SCOP - 5,4 / 3,8 5,2 / 3,8 - - Energetická třída Chlaz/Top A / A A+ / A C / C B / B Chlazení Sezónní spotřeba energie kwh Topení Vnitřní jednotka Napájení f/v/hz 1/230/50 1/230/50 1/230/50 1/230/50 Průtok vzduchu m 3 /h 1630/1488/ /1488/ /1970/ /1970/1792 Externí statický tlak ventilátoru Pa 50/100 50/100 50/100 50/100 db(a) Hladina akustického výkonu Lw 60/58/55 60/58/ Hladina akustického tlaku Lp 1 db(a) 48/46/42 48/46/42 49/47/43 49/47/43 m Provozní rozměry mm 1135/742/ /742/ /742/ /742/270 Přepravní rozměry mm 1300/850/ /850/ /850/ /850/380 Provozní / přepravní hmotnost kg 45,4 / 51,3 45,4 / 51,3 52 / / 55 Ovladač standard Dálkový YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Nástěnný Viz možnosti ovládání strana 33 Jednotková cena Kč , , , ,- Venkovní jednotka Napájení f/v/hz 1/ /50 1/ /50 1/ /50 3/ /50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) Hladina akustického tlaku Lp db(a) 1 m Provozní rozměry mm 948x340x x340x x410x x410x830 Přepravní rozměry mm 1040x430x x430x x490x x490x930 Provozní / přepravní hmotnost kg 64 / / / / 93 Typ kompresoru - Dvou Rotační Dvou Rotační Dvou Rotační Dvou Rotační Chladivo - R410A R410A R410A R410A Kapalinové potrubí mm 9,52 9,52 9,52 9,52 Sací potrubí mm 15,88 15,88 19,05 19,05 Max. délka potrubí m Max. převýšení mezi m jednotkami Provozní teploty chlazení / topení (min-max C) -10 až 46 / -15 až až 46 / -15 až až 46 / -15 až až 46 / -15 až 24 Jednotková cena Kč , , , ,- CENA SESTAVY Kč , , , ,- Katalog a ceník klimatizace HAIER Strana 28

30 Komerční DC Single 1+1 Kanálové jednotky (150 Pa) AD48,60 Variabilní distribuce vzduchu Díky vysokému externímu tlaku a optimálnímu průtoku vzduchu je možné využívat jednotky jako centrální větrací/klimatizační jednotky s více distribučními místy. Filtrace vzduchu Jednotky jsou vybaveny filtrem na sání vzduchu. Volba externího tlaku Pomocí nástěnného ovladače je možné měnit potřebný externí tlak ventilátoru. Sestava HDU-48HS1/R2 (DB) HDU-48HS3/R2 (DB) HDU-60HS1/R2 (DB) Model vnitřní jednotky AD48HS1ERA AD48HS1ERA AD60HS1ERA Model venkovní jednotky 1U48LS1ERA 1U48LS1ERB 1U60IS1ERB Nominální chladicí výkon 12,5 (6,0 14,5) 12,5 (6,0 14,5) 15,5 (4,0 16,5) Nominální topný výkon 14,1 (6,0 16,5) 14,1 (6,0 16,5) 16,5 (4,0 18,0) Příkon chlazení 4,4 (2,0 6,0) 4,4 (2,0 6,0) 5,13 (2,0 6,5) Příkon vytápění 3,9 (2,0 6,0) 3,9 (2,0 6,0) 4,57 (2,0 6,5) EER / COP - 2,84 / 3,62 2,84 / 3,62 3,02 / 3,61 Výkon chlazení kw (35 C) Výkon vytápění kw (-10 C) SEER / SCOP Energetická třída Chlaz/Top C / A C / A B / A Sezónní spotřeba energie kwh Chlazení Topení Vnitřní jednotka Napájení f/v/hz 1/ /50 1/ /50 1/ /50 Průtok vzduchu m 3 /h 2580/2070/ /2070/1560 1/ /50 Externí statický tlak ventilátoru Pa /2070/1560 Hladina akustického výkonu Lw db(a) Hladina akustického tlaku Lp 1 m db(a) 50/46/42 50/46/42 50/46/42 Provozní rozměry mm 1197x830x x830x x830x360 Přepravní rozměry mm 1430x940x x940x x940x420 Provozní / přepravní hmotnost kg 57/70 57/70 70/77 Ovladač standard Dálkový YR-HD YR-HD YR-HD Ovladač volitelný Viz možnosti ovládání strana 33 Jednotková cena Kč , , ,- Venkovní jednotka Napájení f/v/hz 1/ /50 3/ /50 3/ /50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) Hladina akustického tlaku Lp db(a) 1 m Provozní rozměry mm 1008x410x x410x x340x1250 Přepravní rozměry mm 1130x490x x490x x410x1400 Provozní / přepravní hmotnost kg 82/93 82/93 96/106 Typ kompresoru - Dvou Rotační Dvou Rotační Dvou Rotační Chladivo - R410A R410A R410A Kapalinové potrubí mm 9,52 9,52 9,52 Sací potrubí mm 19,05 19,05 19,05 Max. délka potrubí m Max. převýšení mezi jednotkami m Provozní teploty chlazení / topení (min-max C) -10 až 46 / -15 až až 46 / -15 až až 46 / -15 až 24 Jednotková cena Kč , , ,- CENA SESTAVY Kč , , ,- Katalog a ceník klimatizace HAIER Strana 29

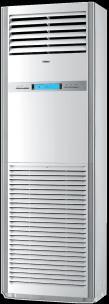

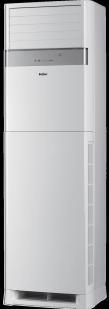

31 Komerční DC Single 1+1 Sloupové jednotky AP48D AP48,60K Daleký dosah proudu vzduchu Sloupové jednotky se vyznačují především vysokými výkony, snadnou instalací, elegancí a dosahem proudu vzduchu až 15m. Proud upraveného vzduchu je možné díky pohyblivým lamelám distribuovat pod úhlem 160 (horizontálně). Ovládání Sloupové jednotky jsou standardně vybaveny dálkovým ovladačem a nebo je lze ovládat pomocí tlačítek a displaye na jednotce. Sestava HPU-48DS1/R2(DB) HPU-48DS3/R2(DB) HPU-48KS1/R2 (DB) HPU-48KS3/R2(DB) HPU-60KS3/R2(DB) Model vnitřní jednotky AP48DS1ERA AP48DS1ERA AP48KS1ERA AP48KS1ERA AP60KS1ERA Model venkovní jednotky 1U48LS1ERA 1U48LS1ERB 1U48LS1ERA 1U48LS1ERB 1U60IS1ERB Nominální chladicí výkon 12,1 (6,0 14,5) 12,5 (6,0 14,5) 12,5 (6,0 14,5) 15,5 (4,0 16,5) 12,5 (6,0 14,5) Nominální topný výkon 13,5 (6,0 16,5) 13,0 (6,0 16,5) 13,0 (6,0 16,5) 16,5 (4,0 18,0) 13,0 (6,0 16,5) Příkon chlazení 4,02 (2,0 6,0) 3,9 (2,0 6,0) 3,9 (2,0 6,0) 5,13 (2,0 6,5) 3,9 (2,0 6,0) Příkon vytápění 4,2 (2,0 6,0) 4,05 (2,0 6,0) 4,05 (2,0 6,0) 5,14 (2,0 6,5) 4,05 (2,0 6,0) EER / COP - 3,01 / 3,21 3,21 / 3,21 3,21 / 3,21 3,02 / 3,21 3,21 / 3,21 Výkon chlazení kw (35 C) Výkon vytápění kw (-10 C) SEER / SCOP Energetická třída Chlaz/Top B / C A / C A / C B / C A / C Sezónní spotřeba Chlazení energie kwh Topení Vnitřní jednotka Napájení f/v/hz 1/ /50 1/ /50 1/ /50 1/ /50 1/ /50 Průtok vzduchu m 3 /h 1750/1500/ /1500/ /1500/ /1500/ /1500/1350 Hladina akustického db(a) výkonu Lw Hladina akustického tlaku Lp 1 m db(a) 51/48/44 51/48/44 51/48/44 51/48/44 51/48/44 Provozní rozměry mm 1824x529x x529x x529x x529x x529x380 Přepravní rozměry mm 1965x625x x625x x625x x625x x625x465 Provozní / přepravní hmotnost kg 55/62 55/62 55/62 55/62 55/62 Ovladač standard Dálkový YR-HD YR-HD YR-HD YR-HD YR-HD Ovladač volitelný Viz možnosti ovládání strana 33 Jednotková cena Kč Na dotaz Venkovní jednotka Napájení f/v/hz 1/ /50 3/ /50 3/ /50 3/ /50 1/ /50 Průtok vzduchu m 3 /h Hladina akustického výkonu Lw db(a) Hladina akustického tlaku Lp db(a) 1 m Provozní rozměry mm 1008x410x x410x x410x x340x x410x830 Přepravní rozměry mm 1130x490x x490x x490x x410x x490x930 Provozní / přepravní hmotnost kg 82/93 82/93 82/93 96/106 82/93 Typ kompresoru - Dvou Rotační Dvou Rotační Dvou Rotační Dvou Rotační Dvou Rotační Chladivo - R410A R410A R410A R410A R410A Kapalinové potrubí mm 9,52 9,52 9,52 9,52 9,52 Sací potrubí mm 19,05 19,05 19,05 19,05 19,05 Max. délka potrubí m Max. převýšení mezi jednotkami m Provozní teploty chlazení / topení (min-max C) -10 až 46 / -15 až až 46 / -15 až až 46 / -15 až 24 Jednotková cena Kč Na dotaz CENA SESTAVY Kč Na dotaz -10 až 46 / -15 až až 46 / -15 až 24 Katalog a ceník klimatizace HAIER Strana 30

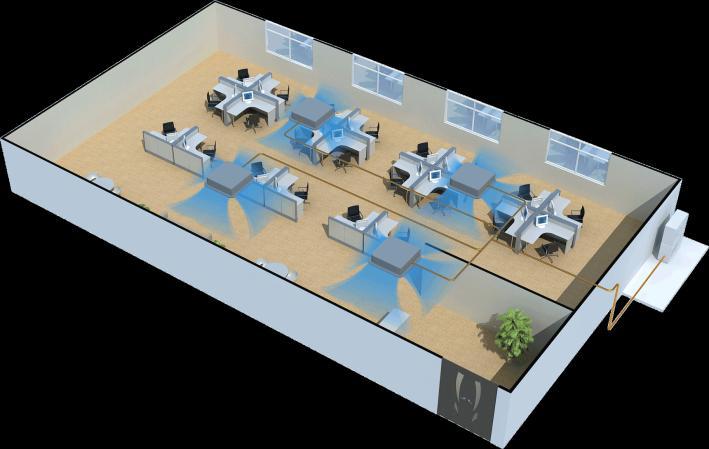

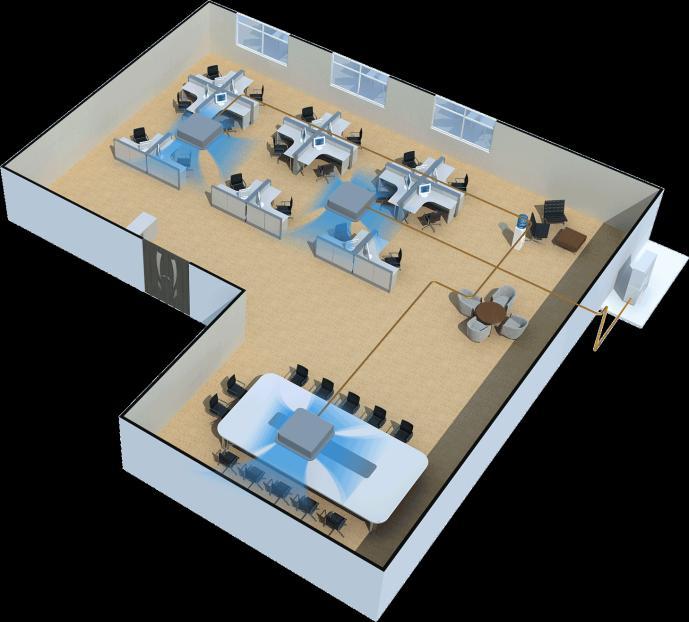

32 Komerční Super Maxi Super Maxi Vybrané vlastnosti: Jedná se o multisplit systém složený ze standardních vnitřních a venkovních jednotek Super Match 1+1. Systém je založen na možnosti připojení 2/3/4 vnitřních jednotek na jednu venkovní jednotku pomocí rozbočovačů chladiva. Takovýto systém je vhodný zejména do rozlehlejších komerčních prostor. Celý systém se bude chovat jako jedna vnitřní jednotka, tzn., že bude pracovat ve stejném provozním módu a nastavení, ale s výhodou více distribučních míst chladného vzduchu a tedy se zvýšením komfortu s vyrovnaným teplotním profilem po celé místnosti. Vnitřní jednotky musí být zapojeny viz kombinační tabulka Velmi snadná instalace bez nutnosti nastavování adres Venkovní jednotky Super Maxi Venkovní jednotka/výkon 10 kw 12,5 kw 14 kw 16 kw 1 fázová DC inverter 3 fázová DC inverter 1U36HS1ERA 1U48LS1RA 1U48LS1ERB 1U48IS1ERB 1U60IS1ERB Vnitřní jednotky Super Maxi Vnitřní jednotka/výkon 3,5 kw 5 kw 7,1 kw 8 kw Kazetová Podstropní AB12CS1ERA AB18CS1ERA AB24ES1ERA AB28ES1ERA AC12CS1ERA AC18CS1ERA AC24CS1ERA AC28ES1ERA Kombinační tabulka Maxi split Venkovní jednotka Výkon (kw) Twin Triple Double twin 1U36HS1ERA 10 2x 18k 3x12k - 1U48LS1ERA 12,5 2x24k 3x18k 4x12k 1U48LS1ERB 12,5 2x24k 3x18k 4x12k 1U48IS1ERB 14 2x24k 3x18k 4x12k 1U60IS1ERB 16 2x28k 3x18k 4x12k Rozbočovače chladiva Rozbočovač Kombinace pro Nutné množství Pro venkovní jednotku Jednotková cena Kč FQG-2Y200A Twin ,- FQG-3Y200A Triple 1 1U48LS1ERA / 1U48LS1ERB 4 406,- 1U48IS1ERB / 1U60IS1ERB FQG-4Y200A Double twin ,- FQG-2Y100A Twin ,- 1U36HS1ERA FQG-3Y100A Triple ,- Katalog a ceník klimatizace HAIER Strana 31

33 Komerční Super Maxi Specifikace venkovních jednotek Venkovní jednotka 1U36HS1ERA 1U48LS1ERA 1U48LS1ERB 1U60IS1ERB Provozní rozměr mm 948x340x x410x x410x x340x1250 Provozní hmotnost kg Hladina akustického tlaku Lp (1m) db(a) Hladina akustického výkonu Lw db(a) Provozní teploty chlazení (nevypíná) C Provozní teploty topení (nevypíná) C Max. převýšení mezi vnitřní a venkovní jednotkou m Max. převýšení mezi vnitřními jednotkami m Celková délka potrubí m Napájení f/v/hz 1/ /50 1/ /50 3/ /50 3/ /50 Jednotková cena Kč , , , ,- Specifikace vnitřních jednotek podstropní Venkovní jednotka AC12CS1ERA AC18CS1ERA AC24CS1ERA AC28ES1ERA Provozní rozměr mm 990x655x x655x x655x x700x240 Provozní hmotnost kg 26,3 28,3 28,3 37 Hladina akustického tlaku Lp (1m) db(a) 41/37/33 44/41/36 44/41/36 49/45/43 Hladina akustického výkonu Lw db(a) 54/50/46 57/54/49 61/58/55 62/58/56 Průtok vzduchu m 3 /h 650/550/ /720/ /800/ /1537/1375 Kapalinové potrubí mm 6,35 6,35 9,52 9,52 Sací potrubí mm 9,58 12,7 15,88 15,88 Ovladač standard Dálkový YR-HD YR-HD YR-HD YR-HD Ovladač volitelný Nástěnný Viz možnosti ovládání strana 33 Jednotková cena Kč , , , ,- Specifikace vnitřních jednotek kazetové Venkovní jednotka AB12CS1ERA AB18CS1ERA AB24ES1ERA AB28ES1ERA Provozní rozměr mm 570x570x x570x x840x x840x240 Provozní hmotnost kg 18,5 18,5 25,5 25,5 Hladina akustického tlaku Lp (1m) db(a) 40/36/32 42/37/35 46/44/39 48/46/44 Hladina akustického výkonu Lw db(a) 53/49/45 55/50/47 59/57/52 61/59/57 Průtok vzduchu m 3 /h 620/520/ /620/ /1100/ /1100/870 Kapalinové potrubí mm 6,35 6,35 9,52 9,52 Sací potrubí mm 9,58 12,7 15,88 15,88 Ovladač standard Dálkový YR-HD YR-HD YR-HD YR-HD Ovladač volitelný Nástěnný Viz možnosti ovládání strana 33 Jednotková cena Kč , , , ,- Katalog a ceník klimatizace HAIER Strana 32

34 Ovládání Super match Ovládání systémů Supermatch 1+1 až 1+5 a Super Maxi BMS Ovladač Vyobrazení Model Funkce Pro jednotky HCM-05 - Monitoring a ovládání celého MRV systému s max. 250 vnitřními jednotkami - Připojení třetí strany pomocí BACnet, IP a Modbus - Ukládání historických dat včetně trendů - Vyvinuto ve spolupráci se společností Honeywell Jednotková cena Veškeré jednotky ,- WiFi KZW-W001 - Ovládání pomocí WiFi internetového připojení - Týdenní časovač Veškeré jednotky 06/2014 Centrální ovladač s dotykovým LCD displejem YCZ-A003 - Centrální ovládání pro maximálně 15 systémů (3U-5U) - Týdenní časovač - Zónové ovládání - Sdružuje vlastnosti individuálních ovladačů Veškeré jednotky ,- Mini centrální ovladač YCZ-G001 - Centrální ovládání maximálně 6 venkovních jednotek (3U-5U) - Centrální ovládání max. 32 vnitřních jednotek (MRV + Supermatch) - Týdenní časovač Veškeré jednotky 06/2014 Nástěnný ovladač Nástěnný ovladač Elegantní nástěnný ovladač s podsvíceným displejem Dotykový nástěnný ovladač Dálkový ovladač YR-E12 YR-E14 YR-E16 YR-E17 YR-HD - Individuální ovládání - Skupinové ovládání max. 16 jednotek - Hodiny - 24 h časovač - Módy:chlazení, topení, auto mód, ventilátor, odvlhčování - Nastavení teploty, ventilátoru, směru proudu vzduchu - Individuální ovládání - Skupinové ovládání max. 16 jednotek - Hodiny - 24 h časovač - Módy:chlazení, topení, auto mód, ventilátor, odvlhčování - Nastavení teploty, ventilátoru, směru proudu vzduchu - Individuální ovládání - Skupinové ovládání max. 16 jednotek - Hodiny - Týdenní a 24h časovač - Módy:chlazení, topení, auto mód, ventilátor, odvlhčování - Nastavení teploty, ventilátoru, směru proudu vzduchu - Servisní menu - 86x86 mm, tloušťka pouze 13,05 mm SUPER SLIM - Podsvícený dotykový display - Snadná instalace a user friendly - Funkce: spořič obrazovky, dětský zámek, 72 h funkce sleep, instrukce jak vyměnit filtr - Sdružuje veškeré vlastnosti jako YR- E16 co do individuálního ovládání, atd. - Individuální ovládání - Hodiny - 24h časovač - Módy:chlazení, topení, auto mód, ventilátor, tichý provoz, odvlhčování - Nastavení teploty, ventilátoru, směru proudu vzduchu, atd. Kazetové Podstropní Kanálové Sloupové Kazetové Podstropní Kanálové Sloupové Kazetové Podstropní Kanálové Sloupové Kazetové Podstropní Kanálové Sloupové 2 300, , ,- 06/2014 Veškeré jednotky 2 700,- Přijímač signálu dálkového ovladače RE-02 - Slouží pro instalaci ke kanálové jednotce pro příjem signálu od dálkového ovladače Kanálové 1 800,- Gateway YCJ-A002 - Slouží pro připojení Supermatch jednotek na jeden systém centrálního ovládání Kazetové Podstropní Kanálové 06/2014 Katalog a ceník klimatizace HAIER Strana 33

35 Komerční ON/OFF Unitary Smart ON/OFF R410a - Doprodej Singl split systém s univerzální vnější kondenzační jednotkou vybavenou základním ON/ OFF řízením chladicího výkonu Jedná se o ověřený systém klimatizačních jednotek, který má v ČR tisíce instalací Všechny vnitřní jednotky jsou vybaveny beznapěťovým kontaktem pro externí vypínání, například dveřním spínačem nebo kartovým systémem Celý systém lze ovládat pomocí skupinového nástěnného ovladače s jedním nastavením teploty nebo pomocí centrálního ovladače s individuálním nastavením hodnot pro každou vnitřní jednotku. AU182AEEAA AU242AGEAA AU28 1U48 AU36 / AU48 / AU60 AU84 Model AD (25, 30Pa) AC18 a AC24 AC28 až AC60 AB18 AB24 a AB28 AB48 a AB60 Model AD (80Pa) Model (130Pa) Kazetové jednotky Sestava HBU-28H1/R2 HBU-36H3/R2 HBU-48H3/R2 HBU-60H3/R2 Model AB282AEEAA Výkon (kw) Účinnost Rozměry (mm) Hladina akustického tlaku Katalog a ceník klimatizace HAIER Strana 34 Příkon Potrubí Jednotková cena Cena sestavy Chlazení Vytápění Energ. třída D x Š x V db(a) v 1m W Napájení Kč Kč 3,04 / 3,21 840x840x240 48/44/39 10/ ,- AU282AHEAA 8,2 8,8 B / C 948x340x V ,- PB-950JA x950x ,- AB362ACEAA 3,03 / 3,08 840x840x290 47/42/37 10/ ,- AU36NAIEAA 10 10,5 B / D 948x340x V ,- PB-950JA x950x ,- AB482ACEAA 3,02 / 3,3 1230x840x280 51/47/43 10/ ,- AU48NAIEAA 13,6 16,5 B / C 948x340x V ,- PB-1340IA x950x ,- AB602ACEAA 3,02 / 3, x840x280 51/47/43 10/ ,- AU60NAIEAA 15,1 17,1 B / C 948x340x V ,- PB-1340IA x950x ,- Pozn.: Kazetové jednotky jsou standardně vybaveny dálkovým infračerveným ovladačem. Konvertibilní jednotky (podstropní/parapetní instalace) Sestava HCFU-18H1/R2 HCFU-28H1/R2 HCFU-36H3/R2 HCFU-48H3/R2 HCFU-60H3/R2 Model Výkon (kw) Účinnost Rozměry (mm) Hladina akustického tlaku Příkon Potrubí Jednotková cena , , , ,- Cena sestavy Chlazení Vytápění Energ. třída D x Š x V db(a) v 1m W Napájení Kč Kč AC182ACEAA 3,02 / 3,30 990x655x199 48/46/44 6/ ,- 5,1 5, AU182AEEAA B / C 780x245x V ,- AC282AFEAA 3,20 / 3, x700x240 50/47/45 10/ ,- 8,6 9, AU282AHEAA A / A 948x340x V ,- AC362AFEAA 3,23 / 3, x700x240 53/51/49 10/ ,- 11,0 12, AU36NAIEAA A / B 948x340x V ,- AC482AFEAA 3,06 / 3, x700x240 53/51/49 10/ ,- 14,1 17, AU48NAIEAA B / B 948x340x V ,- AC602AFEAA 3,09 / 3, x700x240 53/51/49 10/ ,- 16,1 18, AU60NAIEAA B / B 948x340x V ,- Pozn.: Konvertibilní jednotky jsou standardně vybaveny dálkovým infračerveným ovladačem. Kanálové jednotky Sestava HDU-18L1/R2 HDU-24M1/R2 HDU-28M1/R2 25 Pa 50 Pa 50 Pa Model Výkon (kw) Účinnost Rozměry (mm) Hladina akustického tlaku Příkon Potrubí Jednotková cena , , , , ,- Cena sestavy Chlazení Vytápění Energ. třída D x Š x V Lp(A) db W Napájení Kč Kč AD182ALEAA 2,82 / 3, x500x220 45/41/37 6/ ,- 4,8 5, AU182AEEAA B / B 780x245x V ,- AD242AMEAA 3,02 / 3,30 990x650x300 47/43/39 10/ ,- 7,25 7, AU242AGEAA A / A 860x308x V ,- AD282AHEAA 2,88 / 3,21 840x830x365 48/45/43 10/ ,- 8,5 9, AU282AHEAA C / C 948x340x V ,- 10 AD362AHEAA 2,81 / 3,01 840x830x365 50/46/42 10/ ,- HDU-36H3/R2 0 Pa AU36NAIEAA AU48NAIEAA 10,0 11,0 D / D C / A 948x340x x340x V 400V , ,- Pozn.: Kanálové jednotky jsou standardně vybaveny nástěnným ovladačem , , , ,-

36 Komerční ON/OFF Příslušenství pro systém UNITARY SMART ON/OFF Model Popis Příkon Napájení Jednotková cena W f / V / Hz Kč YR-H50 Bezdrátový infračervený dálkový ovladač pro jednotky AC28/36/48/ Baterie 2 800,- YR-H71 Bezdrátový infračervený dálkový ovladač pro jednotky AB/AC Baterie 2 800,- YR-E12 Nástěnný skupinový ovladač pro ovládání až 16 jednotek v jedné skupině (standardní pro model AD) z vnitřní jednotky ,- YR-F02 Zjednodušený nástěnný ovladač z vnitřní jednotky ,- YR-E14 Nástěnný skupinový ovladač pro ovládání až 16 jednotek v jedné skupině (standardní pro model AD) z vnitřní jednotky ,- YCZ-A001 Centrální ovladač pro ovládání až 64 vnitřních jednotek 1/230/ ,- YCS-A001 Týdenní časovač pro skupinu vnitřních jednotek nebo jen pro jednu vnitřní jednotku 1/230/ ,- YCJ-A003 Komunikační modul pro jednotky Unitary Smart 1/230/ ,- YCJ-A002 Konvektor pro komunikační modul YCJ-A003 pro použití u jednotek s označením SUPER MATCH 1/230/ ,- FSX-43S Tlakový regulátor kondenzační teploty pro celoroční chlazení pro jednotky UnitarySmart ON/OFF ,- Samostatné kondenzační jednotky pro výparníky Jedná se o samostatné vzduchem chlazené kondenzační jednotky pro chlazení ve VZT systémech vzduchotechnickou jednotkou s přímých chlazením - výparníkem nebo pro průmyslové chlazení. Jednotky jsou nabízeny včetně regulace pomocí beznapěťového kontaktu pro spínání chodu kompresoru. Model Výkon (kw) Chladivo Rozměry (mm) Průměr potrubí Délka potrubí Příkon Hladina akustického tlaku Napájení Chlazení Vytápění D x Š x V mm m kw Lp(A) db f / V / Hz Kč Jednotková cena 1U12BN1EAA 3,5 3,65 R410A 783x255x543 6 / , /230/ ,- AA5E43E0500 4,8 5,2 R410A 820x310x682 6 / , /230/ ,- AU282AHEAA 8,2 9,5 R410A 948x340x / ,7 58 1/230/ ,- AU36NAIEAA 10,5 11,7 R410A 940x340x / ,4 60 3/400/ ,- AU42NAIBEA 12,3 14 R407C 940x340x / ,8 64 3/400/ ,- AU48NAIEAA 13,6 16,5 R410A 940x340x / ,5 62 3/400/ ,- AU60NAIEAA 15,5 18,5 R410A 940x340x / ,1 62 3/400/ ,- AU84NATEAA R410A 1000x750x / ,4 64 3/400/ ,- Katalog a ceník klimatizace HAIER Strana 35

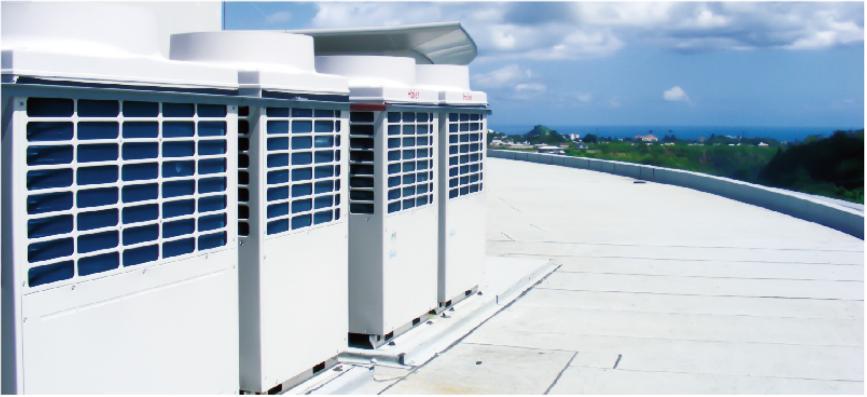

37 Řada MRVII-S, MRVIII-S malý VRF systém chlazení / vytápění max.19 vnitřních jednotek MRVIII-C VRF systém chlazení/ vytápění, max 64 vnitřních jednotek MRVIII-RC VRF systém 3 trubkový, chlazení a kontinuální vytápění, max 64 vnitřních jednotek Systémy MRV Centrální klimatizační systém MRV (VRF) přehled jednotek Katalog a ceník klimatizace HAIER Strana 36

38 Model 4-cestná kazetová jednotka 2-cestná kazetová jednotka Podstropní jednotka Kanálová nízká 30 Pa Kanálová 20 Pa Kanálová 50/96 Pa Kanálová 80/120 Pa Kanálová 80/120 Pa Kanálová 100/196 Pa Větrací jednotky Parapetní bez opláštění Parapetní jednotka Nástěnná jednotka Rekuperační jednotka kw Průtok vzduchu m 3 /h 2, , , , ,6 7,1 8,0 9,0 11, ,6 28 Systémy MRV Centrální klimatizační systém MRV (VRF) přehled vnitřních jednotek Katalog a ceník klimatizace HAIER Strana 37

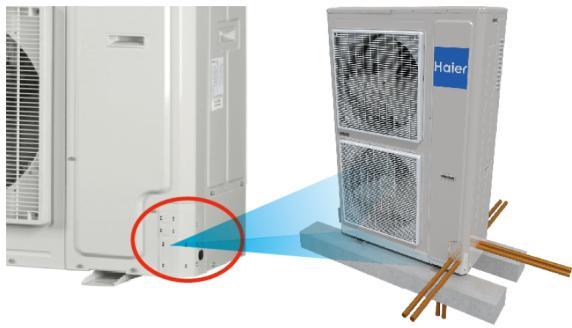

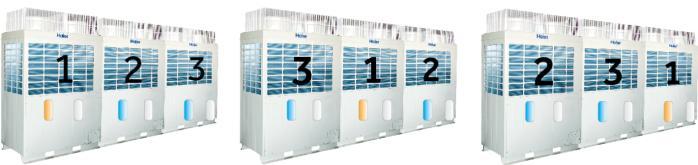

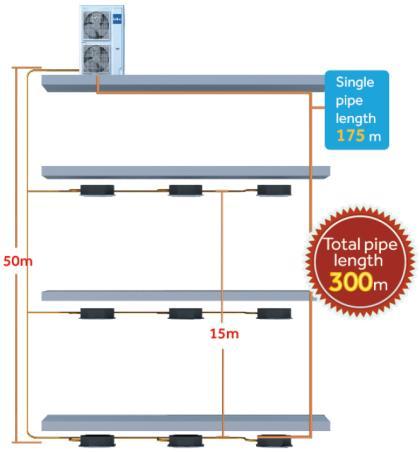

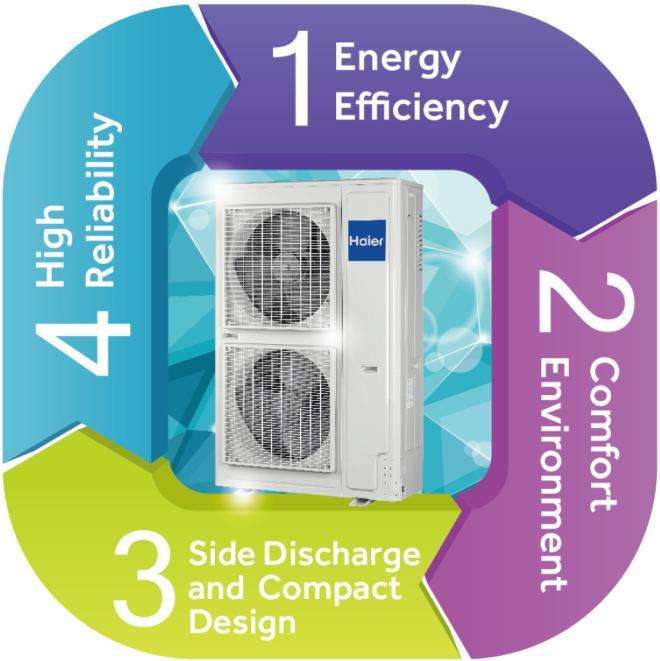

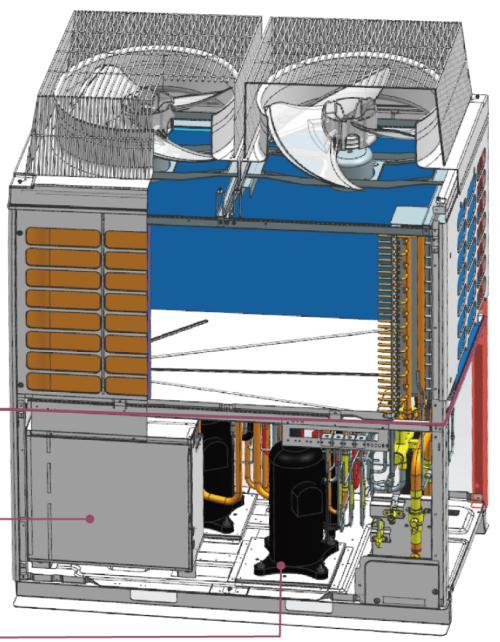

39 Systémy MRV Malý VRF systém MRV-S klíčové vlastnosti ve zkratce Nový DC Inverter rotační kompresor - Malé změny kroutícího momentu nižší vibrace, nižší hluk větší stabilita systému Dlouhé potrubní trasy Celkem 300 m Nový DC Inverter motor ventilátoru Motor disponuje 64 výkonovými kroky. A přináší zvýšení účinnosti o 45% v porovnání s AC motorem. Kompaktní konstrukce jednotek MRV-S - Velký výkon / malá zastavěná plocha - Ideální řešení pro komerční aplikace s obtížným umístěním venkovních jednotek (památková zóna apod.) 4 vstupy pro připojení chladivového potrubí Možnost vnitřní instalace bez nutnosti použití výfukového potrubí Katalog a ceník klimatizace HAIER Strana 38

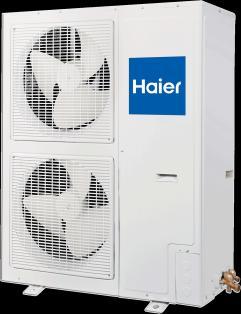

40 Systémy MRV MRVII-S, MRVIII-S Vybrané vlastnosti: Tepelné čerpadlo, DC Inverter, R410A Vysoce kvalitní provedení veškerých částí jednotek s maximálním důrazem na životnost a rentabilitu provozu. Kompaktní rozměr vysoký výkon (43,5 kw)! Snadné zprovoznění a údržba. Možnost připojení profesionálního servisního softwaru pro zjišťování stavů systémů či případných chyb. Provoz chlazení od -15 C do 43 C (jednotka pod -10 C nevypíná) Provoz vytápění od -15 C do 21 C (jednotka pod -15 C nevypíná) Maximální úspora provozní energie díky použitému DC motoru ventilátoru a DC motoru kompresoru Dlouhé trasy chladivového potrubí 3 minutová ochrana kompresoru Možnost připojení až 19 vnitřních jednotek na jeden systém. Široké možnosti profesionálního ovládání Možnost připojení jakéhokoliv typu vnitřní jednotky z řady MRV Návrhový projekční software k dispozici v ČJ AU48NFIERA AU60NFIERA AU282FHERA AV08NMSETA AV10NMSETA AV12NMSETA Parametr / Model AU282FHERA AU48NFIERA AU60NFIERA AV08NMSETA AV10NMSETA AV12NMSETA Výkon Chlazení 8, , ,5 Nominální (kw) Vytápění 9, ,5 37,5 výkonová Příkon Chlazení 2,2 4,2 5,5 5,79 8,0 9,75 data (kw) Vytápění 2,15 4 5,25 5,43 7,5 9,62 EER/COP (-) 3,64 / 4,42 3,57 / 4,25 3,27 / 3,8 3,9 / 4,6 3,5 / 4,2 3,44 / 3,9 Napájení (f/v/hz) 1/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Vzduchový Průtok vzduchu výkon Hladina akustického Akustické výkonu Lw db(a) parametry Hladina akustického tlaku Lp db(a) Provozní rozměry (mm) 960x380x x380x x380x x400x x400x x400x1636 Přepravní rozměry (mm) 1095x410x x410x x410x x510x x510x x510x1790 Provozní / přepravní hmotnost (kg) 74 / / / / / / 183 Typ kompresoru Rotační Rotační Rotační Rotační Rotační Rotační Výrobce kompresoru Mitsubishi electric Mitsubishi electric Mitsubishi electric Mitsubishi electric Mitsubishi electric Mitsubishi electric Počet kompresorů 1 INV 1 INV 1 INV 1 INV 1 INV 1 INV Typ chladiva R410a R410a R410a R410a R410a R410a Instalace Náplň chladiva kg 2,6 3,6 4 7,4 7,4 7,4 Kapalinové potrubí (mm) 9,52 9,52 9,52 9,52 12,7 12,7 Sací potrubí (mm) 15,88 19,05 19,05 19,05 22,22 25,4 Celkem trasa potrubí (m) Max. délka trasy potrubí (m) / / / /135 Ekvivalent (aktuální) Max. převýšení mezi vnitřní a venkovní jed Možnosti Výkonová kombinace připojení vnitřních jednotek (%) Počet vnitřních jednotek Provozní Chlazení (nevypíná) teploty ( C) Topení (nevypíná) ( C) Jednotková cena (Kč) , , , , , ,- Katalog a ceník klimatizace HAIER Strana 39

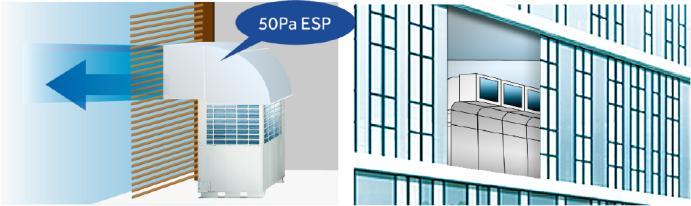

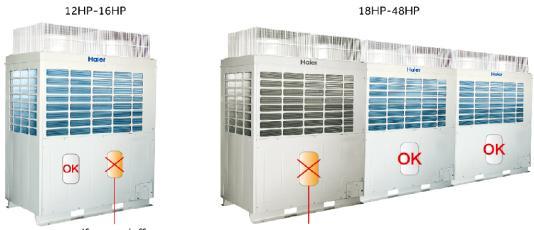

41 Systémy MRV VRF systém MRVIII-C klíčové vlastnosti ve zkratce 4-cestný výměník Výška výměníku je pouze 650 mm. Výměníková část Vana kondenzátu Box elektroniky Kompresor Dva stupně předchlazení chladiva 1 předchlazení chladiva je v přídavném výměníku před kondenzátorem. 2 předchlazení probíhá v samostatném předchlazovacím výměníku. Celkový zisk z této technologie je 9% navýšení účinnosti jednotky. Nový DC Inverter motor ventilátoru Motor disponuje 64 výkonovými kroky a přináší zvýšení účinnosti o 45% v porovnání s AC motorem. Dvoustupňový výměník Dva stupně výměníku umožňují individuálně řídit potřebnou plochu výměníku pro daný výkon. Což přináší optimalizaci provozních nákladů. Dva EEV Pro precizní kontrolu dvoustupňového výměníku je jednotka vybavena dvěmi elektronickými expanzními ventily Střídání provozu modulární kombinace jednotky První časový úsek provozu Druhý časový úsek provozu Třetí časový úsek provozu Záložní provoz Pokud jedna jednotka vykazuje poruchový stav, zbylé jednotky pokračují v provozu bez omezení Široké možnosti nastavení na elektronické desce Na elektronické desce venkovní jednotky lze nastavit celou řadu omezujících či specifických parametrů. Jako například tichý provoz, blokace 26 C při chlazení či 20 C pro topení, výběr určitých provozních módů atd. Externí tlak ventilátoru 50 Pa Umožňuje vnitřní instalaci s výfukovým nástavcem ve vnitřních prostých. Porucha jednoho kompresoru. Porucha jedné jednotky Tichý provoz, nízké vibrace Haier DC Inverter Haier DC Inverter oproti konvenčním technologiím inverter (frekvenční měnič) zajišťuje plynulý chod zařízení s přesnou reakcí na požadavek. Současně minimalizuje hlučnost zařízení a přináší celkové zvýšení účinnosti o 17 %. Softwarová podpora Pro návrh zařízení je ZDARMA k dispozici projekční software plně v českém jazyce. Dále je k dispozici profesionální servisní software pro servisní techniky. Katalog a ceník klimatizace HAIER Strana 40

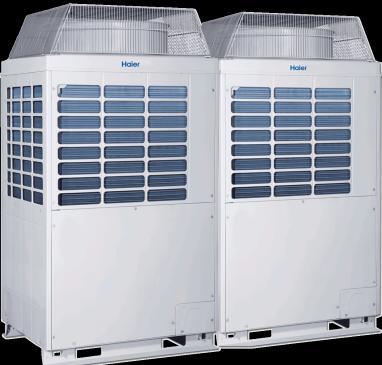

42 Systémy MRV MRVIII-C venkovní jednotky (základní moduly) AV08NMVESA AV10NMVESA AV12IMVESA AV14IMVESA AV16IMVESA Parametr / Model AV08NMVESA AV10NMVESA AV12IMVESA AV14IMVESA AV16IMVESA Nominální Chlazení 22, , výkonová Výkon (kw) data Vytápění 25 31,5 37, Elektrické parametry Vzduchový výkon Provozní příkon (kw) Max. příkon (kw) Provozní proud (A) Max. proud (A) Chlazení 5,27 7, ,4 13,4 Vytápění 5,89 7, ,6 13,5 Chlazení 12,37 14,7 17,54 18,55 20,48 Vytápění 9,77 11,9 14,6 16,6 17,8 Chlazení 8,7 11,1 14,2 19,05 20,3 Vytápění 9,7 12,5 15,1 17,96 19,3 Chlazení 19,85 23,4 27,9 29,5 32,37 Vytápění 15, ,3 26,5 28,4 Napájení (f/v/hz) 3/ /50/60 3/ /50/60 3/ /50/60 3/ /50/60 3/ /50/60 EER 4,29 3,80 3,35 3,51 3,36 COP 4,24 3,95 3,75 3,88 3,70 Průtok vzduchu Hladina akustického Akustické výkonu Lw db(a) parametry Hladina akustického tlaku Lp db(a) Provozní rozměry (mm) 990x750x x750x x750x x750x x750x1808 Přepravní rozměry (mm) 1090x860x x860x x860x x860x x860x1990 Provozní / přepravní hmotnost (kg) 240 / / / / / 386 Typ kompresoru DC INV Scroll DC INV Scroll DC INV Scroll DC INV Scroll DC INV Scroll Výrobce kompresoru Mitsubishi electric Mitsubishi electric Mitsubishi electric Mitsubishi electric Mitsubishi electric Počet kompresorů 1 INV 1 INV 1 INV + 1 FIX 1 INV + 1 FIX 1 INV + 1 FIX Typ chladiva R410a R410a R410a R410a R410a Instalace Náplň chladiva kg Kapalinové potrubí (mm) 9,52 9,52 12,7 12,7 12,7 Sací potrubí (mm) 19,05 22,22 25,4 25,4 28,58 Potrubí vyrovnání oleje (mm) 9,52 9,52 9,52 9,52 9,52 Celkem trasa potrubí (m) Max. délka trasy potrubí (m) / Ekvivalent (aktuální) 175 / / / / / 135 Max. převýšení mezi vnitřní a venkovní jed. 50 / / / / / 40 Externí statický tlak ventilátoru (Pa) Výkonová kombinace Možnosti vnitřních jednotek (%) připojení Počet vnitřních jednotek Provozní Chlazení (nevypíná) ( C) teploty Topení (nevypíná) ( C) Jednotková cena (Kč) , , , , ,- Katalog a ceník klimatizace HAIER Strana 41

43 Systémy MRV MRVIII-C venkovní jednotky (modulární kombinace) Parametr / Model AV18IMVESA AV20IMVESA AV22IMVESA AV24IMVESA AV26IMVESA Kombinace základních modulů AV08+AV10 AV10+AV10 AV10+AV12 AV10+AV14 AV10+AV16 Nominální Chlazení 50, , výkonová Výkon (kw) data Vytápění 56, ,5 81,5 Elektrické parametry Vzduchový výkon Provozní příkon (kw) Max. příkon (kw) Provozní proud (A) Max. proud (A) Chlazení 12,63 14,72 17,36 18,76 20,76 Vytápění 13,86 15,94 17,97 19,57 21,47 Chlazení 27,07 29,4 29,91 33,25 35,18 Vytápění 21,67 23,8 24,37 28,5 29,7 Chlazení 19,8 22,2 25,3 30,15 31,4 Vytápění 22, ,6 30,46 31,8 Chlazení 43,25 46,8 47,75 52,9 55,77 Vytápění 34, ,5 47,4 Napájení (f/v/hz) 3/ /50/60 3/ /50/60 3/ /50/60 3/ /50/60 3/ /50/60 EER 4,01 3,80 3,54 3,62 3,52 COP 4,08 3,95 3,84 3,91 3,80 Průtok vzduchu Hladina akustického Akustické výkonu Lw db(a) parametry Hladina akustického tlaku Lp db(a) Provozní rozměry (mm) Přepravní rozměry (mm) AV08+AV10 AV10+AV10 AV10+AV12 AV10+AV14 AV10+AV16 Provozní / přepravní hmotnost (kg) 480 / / / / / 641 Typ kompresoru DC INV Scroll DC INV Scroll DC INV Scroll DC INV Scroll DC INV Scroll Výrobce kompresoru Mitsubishi electric Mitsubishi electric Mitsubishi electric Mitsubishi electric Mitsubishi electric Počet kompresorů 1 INV + 1INV 1 INV + 1INV 1 INV + 1 INV + 1 INV + (1 INV+1 FIX) (1 INV+1 FIX) (1 INV+1 FIX) Typ chladiva R410a R410a R410a R410a R410a Instalace Náplň chladiva kg Kapalinové potrubí (mm) 15,88 15,88 15,88 15,88 19,05 Sací potrubí (mm) 28,58 28,58 28,58 28,58 31,8 Potrubí vyrovnání oleje (mm) 9,52 9,52 9,52 9,52 9,52 Celkem trasa potrubí (m) Max. délka trasy potrubí (m) / Ekvivalent (aktuální) 175 / / / / / 135 Max. převýšení mezi vnitřní a venkovní jed. 50 / / / / / 40 Externí statický tlak ventilátoru (Pa) Výkonová kombinace Možnosti vnitřních jednotek (%) připojení Počet vnitřních jednotek Provozní Chlazení (nevypíná) ( C) teploty Topení (nevypíná) ( C) Jednotková cena (Kč) , , , , ,- AV18,AV20 AV22,AV24,AV26 Katalog a ceník klimatizace HAIER Strana 42

44 Systémy MRV Parametr / Model AV28IMVESA AV30IMVESA AV32IMVESA AV34IMVESA AV36IMVESA Kombinace základních modulů AV14+AV14 AV14+AV16 AV16+AV6 AV10+AV10+AV14 AV10+AV10+AV16 Nominální Chlazení výkonová Výkon (kw) data Vytápění Elektrické parametry Vzduchový výkon Provozní příkon (kw) Max. příkon (kw) Provozní proud (A) Max. proud (A) Chlazení 22,8 24,8 26,8 26,12 28,12 Vytápění 23,2 25, ,54 29,4 Chlazení 37,1 39,03 40,96 47,95 49,88 Vytápění 33,2 34,4 35,6 40,4 41,6 Chlazení 38,1 39,35 40,6 41,25 42,5 Vytápění 35,92 37,26 38,6 42,96 44,3 Chlazení 59 61,87 64,74 76,3 79,17 Vytápění 53 54,9 56,8 64,5 66,4 Napájení (f/v/hz) 3/ /50/60 3/ /50/60 3/ /50/60 3/ /50/60 3/ /50/60 EER 3,51 3,43 3,36 3,68 3,59 COP 3,88 3,78 3,70 3,92 3,84 Průtok vzduchu Hladina akustického Akustické výkonu Lw db(a) parametry Hladina akustického tlaku Lp db(a) Provozní rozměry (mm) Přepravní rozměry (mm) AV14+AV14 AV14+AV16 AV16+AV6 AV10+AV10+AV14 AV10+AV10+AV16 Provozní / přepravní hmotnost (kg) 720 / / / / / Typ kompresoru DC INV Scroll DC INV Scroll DC INV Scroll DC INV Scroll DC INV Scroll Výrobce kompresoru Mitsubishi electric Mitsubishi electric Mitsubishi electric Mitsubishi electric Mitsubishi electric Počet kompresorů (1 INV + 1FIX )+ (1 INV + 1FIX )+ (1 INV + 1FIX )+ 1 INV + 1NV + 1 INV + 1NV + (1 INV + 1FIX ) (1 INV + 1FIX ) (1 INV + 1FIX ) (1 INV + 1FIX ) (1 INV + 1FIX ) Typ chladiva R410a R410a R410a R410a R410a Instalace Náplň chladiva kg Kapalinové potrubí (mm) 19,05 19,05 19,05 19,05 19,05 Sací potrubí (mm) 31,8 31,8 31,8 31,8 38,1 Potrubí vyrovnání oleje (mm) 9,52 9,52 9,52 9,52 9,52 Celkem trasa potrubí (m) Max. délka trasy potrubí (m) / Ekvivalent (aktuální) 175 / / / / / 135 Max. převýšení mezi vnitřní a venkovní jed. 50 / / / / / 40 Externí statický tlak ventilátoru (Pa) Výkonová kombinace Možnosti vnitřních jednotek (%) připojení Počet vnitřních jednotek Provozní Chlazení (nevypíná) ( C) teploty Topení (nevypíná) ( C) Jednotková cena (Kč) , , , , ,- AV28,AV30,AV32 AV34,AV36 Katalog a ceník klimatizace HAIER Strana 43

45 Systémy MRV Parametr / Model AV38IMVESA AV40IMVESA AV42IMVESA AV44IMVESA AV46IMVESA AV48IMVESA AV10+AV14+ AV10+AV14+ AV10+AV16+ AV12+AV16+ AV14+AV16+ AV16+AV16+ Kombinace základních modulů AV14 AV16 AV16 AV16 AV16 AV16 Nominální výkonová data Elektrické parametry Vzduchový výkon Akustické parametry Instalace Možnosti připojení Provozní teploty Výkon (kw) Provozní příkon (kw) Max. příkon (kw) Provozní proud (A) Max. proud (A) Chlazení , Vytápění ,5 131,5 137, Chlazení 30,16 32,16 34,16 36,8 38,2 40,2 Vytápění 31,17 33,07 34, ,6 40,5 Chlazení 51,8 53,73 55,66 58,5 59,51 61,44 Vytápění 45,1 46,3 47,5 50,2 52,2 53,4 Chlazení 49,2 50,45 51,7 54,8 59,65 60,9 Vytápění 48,42 49,76 51,1 53,7 56,56 57,9 Chlazení 82,4 85,27 88,14 92,64 94,24 97,11 Vytápění 72 73,9 75,8 80,1 83,3 85,2 Napájení (f/v/hz) 3/ /50/60 EER 3,38 3,51 3,45 3,36 3,40 3,36 COP 3,90 3,83 3,76 3,72 3,76 3,71 Průtok vzduchu Hladina akustického výkonu Lw db(a) Hladina akustického tlaku Lp db(a) Provozní rozměry (mm) AV10+AV14 AV10+AV14 AV10+AV16 AV12+AV16 AV14+AV16 AV16+AV16 Přepravní rozměry +AV16 +AV16 +AV16 +AV16 +AV16 +AV16 (mm) Provozní / přepravní hmotnost (kg) 960 / / / / / / 1158 Typ kompresoru DC INV Scroll DC INV Scroll DC INV Scroll DC INV Scroll DC INV Scroll DC INV Scroll Výrobce kompresoru Mitsubishi electric 1 INV 1 INV 1 INV (1 INV + 1FIX) (1 INV + 1FIX) (1 INV + 1FIX) Počet kompresorů + (1 INV + 1FIX ) + (1 INV + 1FIX ) + (1 INV + 1FIX ) +(1 INV + 1FIX) +(1 INV + 1FIX) +(1 INV + 1FIX) + (1 INV + 1FIX ) + (1 INV + 1FIX ) + (1 INV + 1FIX ) +(1 INV + 1FIX) +(1 INV + 1FIX) +(1 INV + 1FIX) Typ chladiva R410a R410a R410a R410a R410a R410a Náplň chladiva kg Kapalinové potrubí 19,05 19,05 19,05 19,05 19,05 19,05 (mm) Sací potrubí (mm) 38,1 38,1 38,1 38,1 38,1 38,1 Potrubí vyrovnání 9,52 9,52 9,52 9,52 9,52 9,52 oleje (mm) Celkem trasa potrubí (m) Max. délka trasy potrubí (m) / 175 / / / / / / 135 Ekvivalent (aktuální) Max. převýšení mezi 50 / / / / / 40 vnitřní a venkovní jed. 50 / 40 Externí statický tlak ventilátoru (Pa) 50 Výkonová kombinace vnitřních jednotek (%) Počet vnitřních jednotek Chlazení (nevypíná) ( C) Topení (nevypíná) ( C) Jednotková cena (Kč) , , , , , ,- AV38,AV40,AV42 AV44,AV46 Katalog a ceník klimatizace HAIER Strana 44

46 Systémy MRV-RC VRF systém MRVIII-RC (rekuperace tepla) Kontinuální chlazení a vytápění v jednom systému 3 trubkový rozvod potrubí Vhodné pro moderní budovy orientované na více světových stran, u kterých může docházet k současné potřebě chladit a vytápět v jeden okamžik a jedním systémem. Výtlačné potrubí plyn Sací potrubí plyn Kapalinové potrubí Potrubí bez průtoku Chlazení a vytápění Pouze chlazení Vytápí Vytápí Vytápí Vypnuto Chladí VP BOX VP box je nutné příslušenství zajišťující možnost provozu 3 trubkového systému pro skupinu vnitřních jednotek. Je zkonstruován s velmi nízkou výškou 180 mm tak, aby bylo možné jej snadno umístit do interiéru. Model Max. výkon Napájení Max. počet vnitřních vnitřních VP1-112A < 11,2 5 VP1-180A 11,2<x<18 1/ /50/60 8 VP1-280A 182<x<28 8 Vysokotlaké připojení plyn Nízkotlaké připojení plyn Vysokotlaké připojení kapalina Chladí Chladí Vnitřní jednotka - plyn Vnitřní jednotka - kapalina Provozní mód Princip činnost rekuperace kondenzačního tepla Dílčí zatížení Úspora Pouze chlazení Venkovní 10HP, každá vnitřní 2HP Požadavek z vnitřních jednotek Zatížení kompresoru Zatížení kondenzátoru Pouze vytápění Venkovní 10HP, každá vnitřní 2HP Požadavek z vnitřních jednotek Zatížení kompresoru Zatížení kondenzátoru Chlazení > vytápění Požadavek z vnitřních jednotek Zatížení kompresoru Zatížení kondenzátoru Chlazení = vytápění Požadavek z vnitřních jednotek Zatížení kompresoru Zatížení kondenzátoru Chlazení < vytápění Požadavek z vnitřních jednotek Zatížení kompresoru Zatížení kondenzátoru Katalog a ceník klimatizace HAIER Strana 45

47 Systémy MRV-RC MRVIII-RC venkovní jednotky 3 trubkový systém (základní moduly) AV08IMVUSA AV10IMVUSA AV12IMVUSA AV14IMVUSA AV16IMVUSA Parametr / Model AV08IMVUSA AV10IMVUSA AV12IMVUSA AV14IMVUSA AV16IMVUSA Nominální Chlazení 22, , výkonová Výkon (kw) data Vytápění 25 31,5 37, Elektrické parametry Vzduchový výkon Provozní příkon (kw) Max. příkon (kw) Provozní proud (A) Max. proud (A) Chlazení 5,81 7,55 9,18 12,3 14,1 Vytápění 6,1 7,97 9,15 11,1 13,5 Chlazení 12,37 14,7 17,54 18,65 20,48 Vytápění 9,77 11,9 14,6 16,6 17,8 Chlazení 9,49 12, ,1 23,04 Vytápění 9,97 13,02 14,95 18,13 22,06 Chlazení 19,85 23,4 27,9 29,5 32,37 Vytápění 15, ,3 26,5 28,4 Napájení (f/v/hz) 3/ /50/60 3/ /50/60 3/ /50/60 3/ /50/60 3/ /50/60 EER 3,86 3,71 3,65 3,25 3,19 COP 4,1 3,95 4,1 4,05 3,7 Průtok vzduchu Hladina akustického Akustické výkonu Lw db(a) parametry Hladina akustického tlaku Lp db(a) Provozní rozměry (mm) 990x750x x750x x750x x750x x750x1808 Přepravní rozměry (mm) 1090x860x x860x x860x x860x x860x1990 Provozní / přepravní hmotnost (kg) 240 / / / / / 386 Typ kompresoru DC INV Scroll DC INV Scroll DC INV Scroll DC INV Scroll DC INV Scroll Výrobce kompresoru Mitsubishi electric Mitsubishi electric Mitsubishi electric Mitsubishi electric Mitsubishi electric Počet kompresorů 1 INV 1 INV 1 INV + 1 FIX 1 INV + 1 FIX 1 INV + 1 FIX Typ chladiva R410a R410a R410a R410a R410a Náplň chladiva kg Instalace Kapalinové potrubí (mm) 9,52 9,52 12,7 12,7 12,7 Sací potrubí (mm) 19,05 22,22 25,4 25,4 28,58 Výtlačné potrubí plyn (mm) 19,05 19,05 22,22 22,2 25,4 Potrubí vyrovnání oleje (mm) 9,52 9,52 9,52 9,52 9,52 Celkem trasa potrubí (m) Max. délka trasy potrubí (m) / Ekvivalent (aktuální) 175 / / / / / 135 Max. převýšení mezi vnitřní a venkovní jed. 50 / / / / / 40 Externí statický tlak ventilátoru (Pa) Výkonová kombinace Možnosti vnitřních jednotek (%) připojení Počet vnitřních jednotek Provozní Chlazení (nevypíná) ( C) teploty Topení (nevypíná) ( C) Jednotková cena (Kč) od 6/2014 Katalog a ceník klimatizace HAIER Strana 46

48 Systémy MRV-RC MRVIII-RC venkovní jednotky (modulární kombinace) Parametr / Model AV18IMVUSA AV20IMVUSA AV22IMVUSA AV24IMVUSA AV26IMVUSA Kombinace základních modulů AV08+AV10 AV10+AV10 AV10+AV12 AV10+AV14 AV10+AV16 Nominální Chlazení 50, , výkonová Výkon (kw) data Vytápění 56, ,5 81,5 Možnosti připojení Počet vnitřních jednotek Poznámka Ostatní technické parametry odpovídají jednotlivým kombinacím základních modulů. Jednotková cena (Kč) od 6/2014 Parametr / Model AV28IMVUSA AV30IMVUSA AV32IMVUSA AV34IMVUSA AV36IMVUSA Kombinace základních modulů AV14+AV14 AV10+AV10 AV10+AV12 AV10+AV14 AV10+AV16 Nominální Chlazení výkonová Výkon (kw) data Vytápění Možnosti připojení Počet vnitřních jednotek Poznámka Ostatní technické parametry odpovídají jednotlivým kombinacím základních modulů. Jednotková cena (Kč) od 6/2014 Parametr / Model AV38IMVUSA AV40IMVUSA AV42IMVUSA AV44IMVUSA AV46IMVUSA AV48IMVUSA AV10+AV14+ AV10+AV14+ AV10+AV16+ AV12+AV16+ AV14+AV16+ AV16+AV16+ Kombinace základních modulů AV16 AV16 AV16 AV16 AV16 AV16 Nominální výkonová data Výkon (kw) Chlazení 106, , Vytápění ,5 131,5 137, Možnosti Počet vnitřních připojení jednotek Poznámka Ostatní technické parametry odpovídají jednotlivým kombinacím základních modulů. Jednotková cena (Kč) od 6/2014 VP Box Název Vyobrazení Model Funkce Pro jednotky Jednotková cena VP Box VP Box VP1-112A VP1-180A Rozdělovací ventilový box pro realizaci 3 trubkového systému pro jednu jednotku či skupinu jednotek. MRVIII-RC (5 vnitřních) MRVIII-RC (8 vnitřních) od 6/2014 VP Box VP1-280A MRVIII-RC (8 vnitřních) Katalog a ceník klimatizace HAIER Strana 47

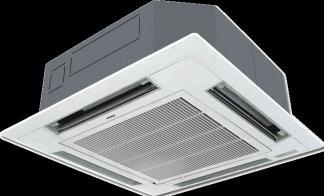

49 Vnitřní jednotky MRV Vnitřní jednotky pro systémy MRV 4-cestné kazetové jednotky AB092- AB162 Standardní vybavení v jedné ceně Cena kazetový jednotek a jejich dodávka obsahuje samotnou jednotku, dekorační panel a standardní ovladač. Přisávání čerstvého vzduchu Jednotky 182,242 a 282 mají předpřipravený otvor pro připojení potrubí pro přisávání čerstvého vzduchu do místnosti. Vestavěné čerpadlo Jednotky jsou standardně vybaveny vestavěným čerpadlem kondenzátu. AB182-AB482 Model vnitřní jednotky AB092MCERA AB122MCERA AB162MCERA AB182MCERA AB242MCERA Nominální chladicí výkon kw 2,8 3,6 4,5 5,6 7,1 Nominální topný výkon kw 3,2 4,0 5,0 6,3 8,0 Napájení f/v/hz 1 / /50-60 Průtok vzduchu m 3 /h Hladina akustického tlaku db(a) Lp 1 m 32/30/29 32/30/29 33/30/29 34/32/30 35/34/31 Hladina akustického db(a) výkonu Lw 46/44/43 46/44/43 47/44/43 48/46/44 49/48/45 Provozní rozměry mm 570x570x x570x x570x x840x x840x240 Přepravní rozměry mm 718x680x x680x x680x x930x x930x330 Provozní / přepravní hmotnost kg 17 / 21 19/23 19/23 30/32,5 30/32,5 Kapalinové potrubí mm 6,35 6,35 6,35 6,35 9,52 Sací potrubí mm 9,52 12,7 12,7 12,7 15,88 Model dekoračního panelu - PB-700IB PB-700IB PB-700IB PB-950JB PB-950JB Provozní rozměry panelu mm 700x700x60 700x700x60 700x700x60 950x950x60 950x950x60 Přepravní rozměry panelu mm 740x740x x740x x740x x992x x992x115 Provozní / přepravní hmotnost panelu kg 2,8 / 4,5 2,8 / 4,5 2,8 / 4,5 6 / 7,5 6 / 7,5 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , , , ,- Model vnitřní jednotky AB282MCERA AB302MCERA AB382MCERA AB482MCERA Nominální chladicí výkon kw 8,0 9,0 11,2 14,0 Nominální topný výkon kw 9,0 10,0 12,5 16,0 Napájení f/v/hz 1 / /50-60 Průtok vzduchu m 3 /h Hladina akustického tlaku Lp 1 db(a) 37/35/31 37/35/31 37/35/31 43/39/35 m db(a) Hladina akustického výkonu Lw 51/49/45 51/49/45 51/49/45 56/53/49 Provozní rozměry mm 840x840x x840x x840x x840x240 Přepravní rozměry mm 930x930x x930x x930x x930x330 Provozní / přepravní hmotnost kg 30/32,5 38/40 38/40 38/40 Kapalinové potrubí mm 9,52 9,52 9,52 9,52 Sací potrubí mm 15,88 15,88 15,88 15,88 Model dekoračního panelu - PB-950JB PB-950JB PB-950JB PB-950JB Provozní rozměry panelu mm 950x950x60 950x950x60 950x950x60 950x950x60 Přepravní rozměry panelu mm 992x992x x992x x992x x992x115 Provozní / přepravní kg 6 / 7,5 6 / 7,5 6 / 7,5 6 / 7,5 hmotnost panelu Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , , ,- Katalog a ceník klimatizace HAIER Strana 48

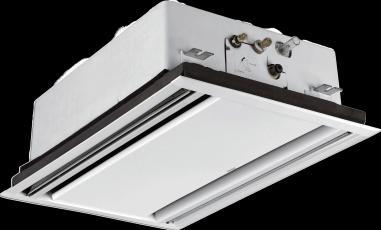

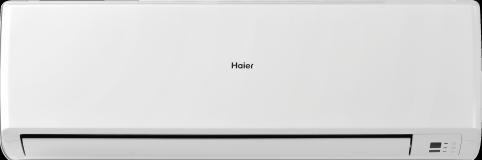

50 2-cestné kazetové jednotky AB072-AB182 Vnitřní jednotky MRV Standardní vybavení v jedné ceně Cena kazetový jednotek a jejich dodávka obsahuje samotnou jednotku, dekorační panel a standardní ovladač. Kompaktní design Jednotka je navržena s velmi nízkou výškou tak, aby bylo možné jí snadno umístit do jakéhokoliv mezistropního prostoru. Výška jednotky je pouze 220 mm. Vestavěné čerpadlo Jednotky jsou standardně vybaveny vestavěným čerpadlem kondenzátu. Model vnitřní jednotky AB072MBERA AB092MBERA AB122MBERA AB162MBERA AB182MBERA Nominální chladicí výkon kw 2,2 2,8 3,6 4,5 5,6 Nominální topný výkon kw 2,5 3,2 4,0 5,0 6,3 Napájení f/v/hz 1 / /50-60 Průtok vzduchu m 3 /h Hladina akustického tlaku db(a) Lp 1 m 42/37/33 42/37/33 42/37/33 44/39/37 44/39/37 Hladina akustického db(a) výkonu Lw 55/50/46 55/50/46 55/50/46 57/52/47 57/52/47 Provozní rozměry mm 817x620x x620x x620x x620x x620x220 Přepravní rozměry mm 1022x682x x682x x682x x682x x682x247 Provozní / přepravní hmotnost kg 21/23 21/23 21/23 21/23 21/23 Kapalinové potrubí mm 6,35 6,35 6,35 6,35 6,35 Sací potrubí mm 9,52 9,52 12,7 12,7 12,7 Model dekoračního panelu - P2B-1055IB P2B-1055IB P2B-1055IB P2B-1055IB P2B-1055IB Provozní rozměry panelu mm 1055x680x x680x x680x x680x x680x68 Přepravní rozměry panelu mm 1097x707x x707x x707x x707x x707x136 Provozní / přepravní hmotnost panelu kg 7/8 7/8 7/8 7/8 7/8 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , , , ,- Nástěnné jednotky AS072-AS182 Moderní design Vestavěný elektronický expanzní ventil Vrstva vitamínu C a ESF filtr Volitelné 6 modelů o výkonu od 2,2 do 7,1 kw Model vnitřní jednotky AS072MGERA AS092MGERA AS122MGERA AS162MGERA AS182MGERA AS242MGERA Nominální chladicí výkon kw 2,2 2,8 3,6 4,5 5,6 7,1 Nominální topný výkon kw 2,5 3,2 4,0 5,0 6,3 8,0 Napájení f/v/hz 1 / /50-60 Průtok vzduchu m 3 /h Hladina akustického db(a) 48/39/37 37/33/31 37/33/31 41/36/33 41/36/33 43/39/34 tlaku Lp 1 m Hladina akustického db(a) 54/50/45 48/44/42 48/44/42 52/47/44 52/47/44 54/50/45 výkonu Lw Provozní rozměry mm 938x187x x187x x187x x187x x239x x239x299 Přepravní rozměry mm 1016x306x x306x x306x x306x x329x x329x373 Provozní / přepravní 13 / 16,5 kg 10,9 / 13,1 10,9 / 13,1 10,9 / 13,1 10,9 / 13,1 13 / 16,5 hmotnost Kapalinové potrubí mm 6,35 6,35 6,35 6,35 9,52 9,52 Sací potrubí mm 12,7 12,7 12,7 12,7 15,88 15,88 Ovladač standard Dálkový YR-H71 YR-H71 YR-H71 YR-H71 YR-H71 YR-H71 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , , , , ,- Katalog a ceník klimatizace HAIER Strana 49

51 Vnitřní jednotky MRV Podstropní / parapetní jednotky AC092-AC242 Kompaktní design s výškou pouze 199 mm (do AC24) Tichý provoz Velmi široký proud vystupujícího vzduchu 9 modelů o výkonech od 2,8 do 14 kw AC282-AC482 Ovládání Jednotka je standardně vybavena nástěnným ovladačem. Tento ovladač je možné nahradit celou řadou volitelných ovladačů, dle možností uvedených v kapitole ovládání systému MRV. Model vnitřní jednotky AC092MCERA AC122MCERA AC162MCERA AC182MCERA AC242MCERA Nominální chladicí výkon kw 2,8 3,6 4,5 5,6 7,1 Nominální topný výkon kw 3,2 4,0 5,0 6,3 8,0 Napájení f/v/hz 1 / /50-60 Průtok vzduchu m 3 /h Hladina akustického tlaku db(a) Lp 1 m 38/35/32 38/35/32 40/37/35 40/37/35 40/37/35 Hladina akustického db(a) výkonu Lw 51/48/46 51/48/46 53/50/48 53/50/48 53/50/48 Provozní rozměry mm 990x655x x655x x655x x655x x655x190 Přepravní rozměry mm 1160x743x x743x x743x x743x x743x290 Provozní / přepravní hmotnost kg 28,3 / 34,3 28,3 / 36,4 28,3 / 36,4 28,3 / 36,4 28,3 / 36,4 Kapalinové potrubí mm 6,35 6,35 6,35 6,35 9,52 Sací potrubí mm 9,52 12,7 12,7 12,7 15,88 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , , , ,- Model vnitřní jednotky AC382MFERA AC482MFERA Nominální chladicí výkon kw 11,2 14,0 Nominální topný výkon kw 12,5 16,0 Napájení f/v/hz 1 / /50-60 Průtok vzduchu m 3 /h Hladina akustického tlaku Lp 1 m db(a) 46/42/38 46/42/38 Hladina akustického výkonu Lw db(a) 59/55/51 59/55/51 Provozní rozměry mm 1580x700x x700x240 Přepravní rozměry mm 1713x793x x793x335 Provozní / přepravní hmotnost kg 54/61 54/61 Kapalinové potrubí mm 9,52 9,52 Sací potrubí mm 15,88 15,88 Ovladač standard Nástěnný YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , ,- Katalog a ceník klimatizace HAIER Strana 50

52 Kanálové nízké jednotky 30 Pa AD072-AD162 AD182-AD242 Vnitřní jednotky MRV Ultra nízká konstrukce jednotek Jednotky jsou navrženy se stavební výškou pouze 185 mm! Díky tomu je možné jednotky aplikovat i v těžko přístupných místech. Externí tlak ventilátoru Externí statický tlak ventilátoru je možné nastavit na hodnoty 0 až 30 Pa. Vestavěné čerpadlo Jednotky jsou standardně vybaveny vestavěným čerpadlem kondenzátu. Model vnitřní jednotky AD072MSERA AD092MSERA AD122MSERA AD162MSERA AD182MSERA AD242MSERA Nominální chladicí výkon kw 2,2 2,8 3,6 4,5 5,6 7,1 Nominální topný výkon kw 2,5 3,2 4,0 5,0 6,3 8,0 Napájení f/v/hz 1 / /50-60 Průtok vzduchu m 3 /h Externí tlak ventilátoru Pa 0/30 0/30 0/30 0/30 0/30 0/30 Hladina akustického db(a) tlaku Lp 1 m 27/24/21 27/24/21 30/28/25 33/30/27 33/30/28 36/33/31 Hladina akustického db(a) výkonu Lw 41/38/38 41/38/38 44/42/39 47/44/41 47/44/42 50/47/44 Provozní rozměry mm 850x420x x420x x420x x420x x420x x420x185 Přepravní rozměry mm 1045x540x x540x x540x x540x x540x x540x270 Provozní / přepravní hmotnost kg 16,5 / 21,5 16,5 / 21,5 16,5 / 21,5 16,5 / 21,5 22,2 / 28,2 24/30 Kapalinové potrubí mm 6,35 6,35 6,35 6,35 6,35 9,52 Sací potrubí mm 9,52 9,52 12,7 12,7 12,7 15,88 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , , , , ,- Kanálové jednotky 20 Pa AD072-AD122 AD162-AD242 Nízká konstrukce jednotek Jednotky jsou navrženy se stavební výškou pouze 220 mm. Možnost volby strany odtoku kondenzátu Možnost sání cirkulačního vzduchu z čela či ze spodu Model vnitřní jednotky AD072MLERA AD092MLERA AD122MLERA AD162MLERA AD182MLERA AD242MLERA Nominální chladicí výkon kw 2,2 2,8 3,6 4,5 5,6 7,1 Nominální topný výkon kw 2,5 3,2 4,0 5,0 6,3 8,0 Napájení f/v/hz 1 / /50-60 Externí tlak ventilátoru Pa 0/20 0/20 0/20 0/20 0/20 0/20 Průtok vzduchu m 3 /h Hladina akustického db(a) tlaku Lp 1 m 35/32/30 35/32/30 35/32/30 35/32/30 39/37/35 39/37/35 Hladina akustického db(a) výkonu Lw 49/46/44 49/46/44 49/46/44 49/46/44 53/51/49 53/51/49 Provozní rozměry mm 610x500x x500x x500x x500x x500x x500x250 Přepravní rozměry mm 707x548x x548x x548x x549x x549x x549x294 Provozní / přepravní hmotnost kg 15 / / / / / / 30 Kapalinové potrubí mm 6,35 6,35 6,35 6,35 6,35 9,52 Sací potrubí mm 9,52 9,52 12,7 12,7 12,7 15,88 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , , , , ,- Katalog a ceník klimatizace HAIER Strana 51

53 Vnitřní jednotky MRV Kanálové jednotky 96 Pa AD182-AD282 AD302-AD482 6 modelů o výkonech od 5,6 do 14 kw Možnost volby externího tlaku ventilátoru Velmi vhodné pro instalaci s distribucí vzduchu pomocí anemostatů či jiných distribučních prvků Model vnitřní jednotky AD182MMERA AD242MMERA AD282MMERA AD302MMERA AD382MMERA AD482MMERA Nominální chladicí výkon kw 5,6 7,1 8,0 9,0 11,2 14,0 Nominální topný výkon kw 6,3 8,0 9,0 10,0 12,5 16,0 Napájení f/v/hz 1 / /50-60 Externí tlak ventilátoru Pa 50/96 50/96 50/96 50/96 50/96 50/96 Průtok vzduchu m 3 /h Hladina akustického db(a) tlaku Lp 1 m 36/34/31 36/34/31 39/37/35 39/37/35 41/40/39 41/40/39 Hladina akustického db(a) výkonu Lw 49/47/44 49/47/44 52/50/48 52/50/48 54/53/52 54/53/52 Provozní rozměry mm 990x655x x655x x655x x655x x655x x655x350 Přepravní rozměry mm 1165x733x x733x x733x x813x x813x x813x383 Provozní / přepravní hmotnost kg 39 / / / / 66,7 64 / 66,7 64 / 66,7 Kapalinové potrubí mm 6,35 9,52 9,52 9,52 9,52 9,52 Sací potrubí mm 12,7 15,88 15,88 15,88 15,88 15,88 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , , , , ,- Kanálové jednotky 120 Pa ADxxxMZ ADxxx-MN Volitelný externí tlak pro jednotky AD Vestavěné čerpadlo kondenzátu pro ADxxxMZ Velmi vhodné pro instalaci s distribucí vzduchu pomocí anemostatů či jiných distribučních prvků Model vnitřní jednotky AD182MZERA AD242MZERA AD282MZERA AD302MNERA AD382MNERA AD482MNERA Nominální chladicí výkon kw 5,6 7,1 8,0 9,0 11,2 14,0 Nominální topný výkon kw 6,3 8,0 9,0 10,0 12,5 16,0 Napájení f/v/hz 1 / /50-60 Externí tlak ventilátoru Pa 80/120 80/120 80/120 80/120 80/120 80/120 Průtok vzduchu m 3 /h Hladina akustického db(a) tlaku Lp 1 m 44/42/39 44/42/39 44/42/39 49/47/43 49/47/43 49/47/43 Hladina akustického db(a) výkonu Lw 57/55/52 57/55/52 57/55/52 62/60/56 62/60/56 62/60/56 Provozní rozměry mm 950x650x x650x x650x x742x x742x x742x270 Přepravní rozměry mm 1170x860x x860x x860x x856x x856x x856x365 Provozní / přepravní hmotnost kg 37 / / / / / / 56 Kapalinové potrubí mm 6,35 9,52 9,52 9,52 9,52 9,52 Sací potrubí mm 12,7 15,88 15,88 15,88 15,88 15,88 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , , , , ,- Katalog a ceník klimatizace HAIER Strana 52

54 Vnitřní jednotky MRV Kanálové jednotky 196 Pa AD182-AD282 AD302-AD482 Variabilní externí tlak 100/196 Pa ventilátoru Vysoké chladicí a vzduchové výkony Velmi vhodné pro instalaci s distribucí vzduchu pomocí anemostatů či jiných distribučních prvků AD702-AD962 Model vnitřní jednotky AD182MHERA AD242MHERA AD282MHERA AD302MHERA Nominální chladicí výkon kw 5,6 7,1 8,0 9,0 Nominální topný výkon kw 6,3 8,0 9,0 10,0 Napájení f/v/hz 1 / /50-60 Externí tlak ventilátoru Pa 100/ / / /196 Průtok vzduchu m 3 /h Hladina akustického tlaku Lp 1 m db(a) 42/40 42/40 42/40 45/40 Hladina akustického výkonu Lw db(a) 55/53 55/53 55/53 58/53 Provozní rozměry mm 975x876x x876x x876x x876x370 Přepravní rozměry mm 1050x945x x945x x945x x966x418 Provozní / přepravní hmotnost kg 48 / / / / 77 Kapalinové potrubí mm 6,35 9,52 9,52 9,52 Sací potrubí mm 12,7 15,88 15,88 15,88 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , , ,- Model vnitřní jednotky AD382MHERA AD482MHERA AD722MHERA AD962MHERA Nominální chladicí výkon kw 11,2 14,0 22,6 28,0 Nominální topný výkon kw 12,5 16,0 25,0 31,0 Napájení f/v/hz 1 / /50-60 Externí tlak ventilátoru Pa 100/ / / /196 Průtok vzduchu m 3 /h Hladina akustického tlaku Lp 1 m db(a) 45/40 45/40 54/49 54/49 Hladina akustického výkonu Lw db(a) 58/53 58/53 67/62 67/62 Provozní rozměry mm 1355x876x x876x x876x x876x360 Přepravní rozměry mm 1386x966x x966x x958x x958x490 Provozní / přepravní hmotnost kg 62 / / / / 100 Kapalinové potrubí mm 9,52 9,52 9,52 9,52 Sací potrubí mm 15,88 15,88 25,4 25,4 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , , ,- Katalog a ceník klimatizace HAIER Strana 53

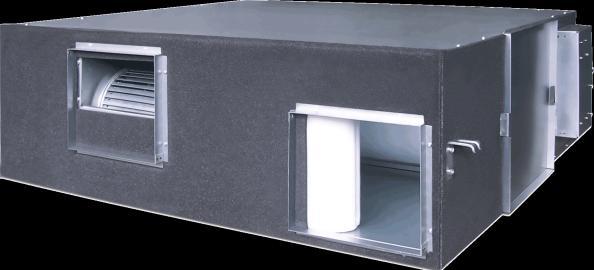

55 Vnitřní jednotky MRV Větrací jednotky AD482 AD702-AD962 Větrací jednotky jsou speciálně navrženy přímo pro přívod čerstvého vzduchu do vnitřních prostor Vysoké chladicí a vzduchové výkony Velmi vhodné pro instalaci s distribucí vzduchu pomocí anemostatů či jiných distribučních prvků Model vnitřní jednotky AD482MPERA AD722MPERA AD962MPERA Nominální chladicí výkon kw 14 22,6 28,0 Nominální topný výkon kw 8,9 15,2 17,8 Napájení f/v/hz 1 / /50-60 Externí tlak ventilátoru Pa 100/ / /200 Průtok vzduchu m 3 /h Hladina akustického tlaku Lp 1 m db(a) Hladina akustického výkonu Lw db(a) Provozní rozměry mm 1355x876x x876x x876x360 Přepravní rozměry mm 1386x966x x990x x990x530 Provozní / přepravní hmotnost kg 62 / / / 140 Kapalinové potrubí mm 9,52 9,52 9,52 Sací potrubí mm 12,715,88 25,4 25,4 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , ,- Systém s větracími jednotkami Standardní systém bez větrání Větrací jednotka Čerstvý vzduch Vnitřní jednotka Venkovní jednotka Katalog a ceník klimatizace HAIER Strana 54

56 Vnitřní jednotky MRV Parapetní jednotky Tichý provoz Dvě výdechové mřížky Velmi vhodné do půdních prostor díky snadné montáži a malému zastavěnému prostoru Model vnitřní jednotky AF072MAERA AF092MAERA AF122MAERA AF182MAERA Nominální chladicí výkon kw 2,2 2,8 3,6 5,0 Nominální topný výkon kw 2,5 3,2 4,0 6,0 Napájení f/v/hz 1 / /50-60 Průtok vzduchu m 3 /h Hladina akustického tlaku Lp 1 m db(a) 43/39/36 43/39/36 43/39/36 48/46/42 Hladina akustického výkonu Lw db(a) 56/53/49 56/53/49 56/53/49 61/59/55 Provozní rozměry mm 720x255x x255x x255x x255x640 Přepravní rozměry mm 784x305x x305x x305x x305x720 Provozní / přepravní hmotnost kg 18/20 18/20 18/20 18/20 Kapalinové potrubí mm 6,35 6,35 6,35 6,35 Sací potrubí mm 12,7 12,7 12,7 12,7 Ovladač standard Dálkový YR-H71 YR-H71 YR-H71 YR-H71 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , , ,- Parapetní jednotky bez opláštění Účinný filtr vzduchu jako standard Hloubka jednotky pouze 220 mm 6 modelů o výkonech od 2,2 do 7,1 kw Model vnitřní jednotky AE072MLERA AE092MLERA AE122MLERA AE016MLERA AE182MLERA AE242MLERA Nominální chladicí výkon kw 2,2 2,8 3,6 4,5 5,6 7,1 Nominální topný výkon kw 2,5 3,2 4,0 5,0 6,3 8,0 Napájení f/v/hz 1 / /50-60 Průtok vzduchu m 3 /h Hladina akustického db(a) 42/39/36 38/35/33 38/35/33 40/37/35 40/37/35 tlaku Lp 1 m 42/39/36 Hladina akustického db(a) 55/52/49 51/48/46 51/48/46 53/50/48 53/50/48 výkonu Lw 55/52/49 Provozní rozměry mm 1116/ / / / / / Přepravní rozměry mm 1425/315/ /315/ /315/ /315/ /315/ /315/685 Provozní / přepravní hmotnost kg 29/37 29/37 29/37 31/39 31/39 31/39 Kapalinové potrubí mm 6,35 6,35 6,35 6,35 6,35 9,52 Sací potrubí mm 9,52 9,52 12,7 12,7 12,7 15,88 Externí tlak ventilátoru Pa 0/30 0/30 0/30 0/30 0/30 0/30 Ovladač standard Nástěnný YR-E14 YR-E14 YR-E14 YR-E14 YR-E14 YR-E14 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , , , ,-, , ,- Katalog a ceník klimatizace HAIER Strana 55

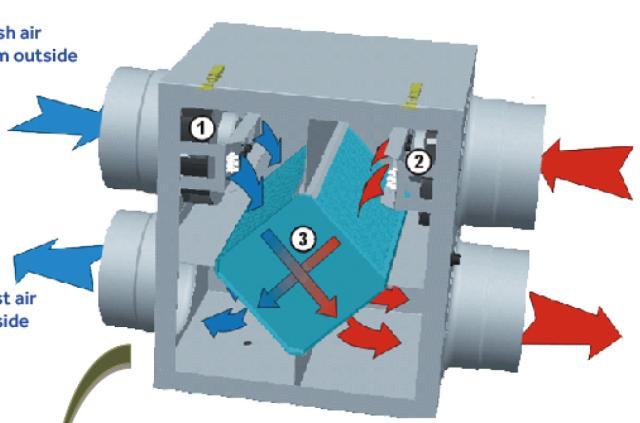

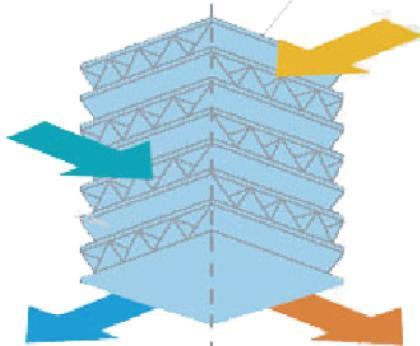

57 Vnitřní jednotky MRV Rekuperační větrací jednotky Jednotky jsou určené pro větrání (přívod čerstvého vzduchu) do vnitřních prostor na základě hygienických požadavků, s minimalizací energetických ztrát díky deskovému entalpickému výměníku. Model vnitřní jednotky ERV0150ANN ERV0260ANN ERV0800ANN ERV1000ANN Napájení f/v/hz 1/ /50/60 Příkon kw 0,1 0,12 0,36 0,36 Průtok vzduchu m 3 /h Externí statický tlak ventilátoru Pa Hladina akustického tlaku Lp 1 m db(a) (V/N) 44/43 44/43 57/55 57/55 Hladina akustického výkonu Lw db(a) (V/N) 55/54 55/54 68/66 68/66 Provozní rozměry mm 940s685x s685x x1115x x1115x387 Přepravní rozměry mm 1013x773x x773x x1213x x1213x430 Provozní / přepravní hmotnost kg 28,7/31,2 28,7/31,2 85,5/90,6 85,5/90,6 Ovladač standard Nástěnný YR-N07 YR-N07 YR-N07 YR-N07 CENA Kč , , , ,- Venkovní vzduch Odváděný vnitřní vzduch Výfuk vnitřního vzduchu Venkovní předehřátý vzduch Nástěnné jednotky s externím EEV Doprodej jednotek AS072-AS182 Jednotky mají externí elektronický expanzní ventil Model vnitřní jednotky AS162MCERA AS182MCERA Nominální chladicí výkon kw 4,5 5,6 Nominální topný výkon kw 5,0 6,3 Napájení f/v/hz 1 / /50-60 Průtok vzduchu m 3 /h Hladina akustického tlaku Lp 1 m db(a) 38/36/32 38/36/32 Hladina akustického výkonu Lw db(a) - - Provozní rozměry mm 928x197x x197x265 Přepravní rozměry mm 1000x365x x365x312 Provozní / přepravní hmotnost kg 13/15 13/15 Kapalinové potrubí mm 6,35 9,52 Sací potrubí mm 12,7 15,88 Ovladač standard Dálkový YR-H71 YR-H71 Ovladač volitelný Viz možnosti ovládání strana 57 CENA Kč , ,- Katalog a ceník klimatizace HAIER Strana 56

58 Ovladače pro systémy MRV Systém ovládání Model Vyobrazení Funkce / vlastnosti YR-E16 - Individuální ovládání - Skupinové ovládání max. 16 jednotek - Týdenní časovač - Hodiny - Módy:chlazení, vytápění, auto-funkce, ventilátor, odvlhčování - Nastavení teploty, otáček ventilátoru, směru proudu vzduchu Pro vnitřní jednotky MRV Kazetové Podstropní Kanálové Parapetní bez opláštění Ovládání a příslušenství MRV Cena (Kč) 3 500,- Individuální a skupinové ovládání Nástěnné ovladače Dálkový ovladač Přijímač signálu pro dálkový ovladač YR-E17 YR-E14 YR-E12 YR-H71 RE-02 - Velikost 86x86 mm stejná jako vypínač světla - Tloušťka ovladače pouze 13,05 mm! - Dotykový podsvícený displej - Stejné funkce jako YR-E16 - Individuální ovládání - 24 h časovač - Skupinové ovládání max. 16 jednotek - Hodiny - Módy:chlazení, vytápění, auto-funkce, ventilátor, odvlhčování - Nastavení teploty, otáček ventilátoru, směru proudu vzduchu - Individuální ovládání - 24 h časovač - Skupinové ovládání max. 16 jednotek - Hodiny - Módy:chlazení, vytápění, auto-funkce, ventilátor, odvlhčování - Nastavení teploty, otáček ventilátoru, směru proudu vzduchu - Individuální ovládání - 24 h časovač - Hodiny - Módy:chlazení, vytápění, auto-funkce, ventilátor, odvlhčování - Nastavení teploty, otáček ventilátoru, směru proudu vzduchu - Dětský zámek Kazetové Podstropní Kanálové Parapetní bez opláštění Kazetové Podstropní Kanálové Parapetní bez opláštění Kazetové Podstropní Kanálové Parapetní bez opláštění Nástěnné Parapetní (volitelný pro ostatní jednotky) 06/ , , ,- - Slouží pro příjem signálu od dálkového ovladače pro kanálové jednotky Kanálové 1 800,- Jednoduchý ovladač YR-F02 - Individuální ovládání - Skupinové ovládání max. 16 jednotek Kazetové Podstropní Kanálové 2 620,- Skupinový ovladač Centrální ovládání Skupinový ovladač Dotykový centrální ovladač Standardní nástěnný ovladač YCZ-G001 YCZ-A003 ICR01 - Skupinové ovládání max. 16 jednotek včetně individuálního ovládání každé jednotky - Týdenní časovač - Hodiny - Módy:chlazení, vytápění, auto-funkce, ventilátor, odvlhčování - Nastavení teploty, otáček ventilátoru, směru proudu vzduchu - Individuální ovládání - Centrální ovládání max. 128 jednotek - Zónové (skupinové) ovládání - Možnost připojení s nadřazeným systémem Modbus rtu - Může být připojeno max. 32 IGU05 - Hodiny - Dotykový podsvícený displej - Individuální ovládání - Centrální ovládání max. 128 jednotek - Zónové (skupinové) ovládání - Hodiny Kazetové Podstropní Kanálové Parapetní bez opláštění 06/2014 Veškeré jednotky ,- Veškeré jednotky ,- Skupinové ovládání je takové ovládání, kdy je jedním, zpravidla nástěnným ovladačem ovládána určitá skupina jednotek, které pracují všechny ve stejném nastavení dané právě tímto skupinovým ovladačem. Ve skupině je vždy jedna vnitřní jednotka nastavena jako Master (řídící) a ostatní jako SLAVE (řízené). Skupinový ovladač je propojen s master jednotkou. Slave vnitřní jednotky jsou propojeny sériově s master vnitřní jednotkou. Centrální ovládání je takové ovládání, kdy je jedním či více centrálními ovladači ovládáno určité množství vnitřních jednotek. Tyto vnitřní jednotky je dále možné jednotlivě každou ovládat či tvořit jejich libovolné skupiny. Jednotlivě ovládat je možné současně každou skupinu, ale také i vnitřní jednotku. BMS (Building management system) je takové ovládání, kdy je využit nadřazený ovládací systém a to buď samostatně nebo v kombinaci s centrálním ovladačem. Nadřazený systém může být samotný systém MaR budovy, se kterým je realizována komunikace pomocí komunikačních převodníků pro daný typ komunikačního protokolu nebo takovým systémem může být i instalovaný software v daném PC odpovědného pracovníka. Katalog a ceník klimatizace HAIER Strana 57

59 Ovládání a příslušenství MRV Centrální ovládání BMS Systém ovládání Model Vyobrazení Funkce / vlastnosti Gateway Místní systém ovládání BMS Vzdálený systém ovládání verze 3 Vzdálený systém ovládání verze 5 Vzdálený systém ovládání verze 5 IGU05 HCM-01 HCM-03 HCM-05 HCM-05A - Pro připojení YCZ-A003 - Každý systém připojený na jeden centrální ovladač musí být připojen přes jedno IGU05 - Max. 32 IGU02 - Max. 40 vnitřních jednotek na jedno HCM-01 - Max. 400 vnitřních jednotek na jedno HCM-01 - On/Off, otáčky ventilátoru, nastavení teploty - Nastavení provozního módu - Časovač (týdenní/měsíční) - Propojení s komunikací Modbus rtu pouze pro zobrazení stavu, ne ovládání - Čítač spotřeby energie - Slouží pro vzdálené ovládání systému pomocí BACnet IP, Modbus IP a Modbus rtu - Jedná se o průmyslový počítač, který zajišťuje vzdálenou komunikaci - Max. 4 skupiny systémů, každý systém max. 20 ks IGU02 - Max vnitřních jednotek - On/Off, otáčky ventilátoru, nastavení teploty - Nastavení provozního módu - Časovač (týdenní/měsíční) - Čítač spotřeby energie - Ukládání historických dat včetně trendů - Monitoring a ovládání celého MRV systému s max. 250 vnitřními jednotkami - Připojení třetí strany pomocí BACnet, IP a Modbus - Ukládání historických dat včetně trendů - Vyvinuto ve spolupráci se společností Honeywell - Monitoring a ovládání celého MRV systému s max. 500 vnitřními jednotkami - Připojení třetí strany pomocí BACnet, IP a Modbus - Ukládání historických dat včetně trendů Vyvinuto ve spolupráci se společností Honeywell Pro vnitřní jednotky MRV Cena (kč) Veškeré jednotky ,- Veškeré jednotky ,- Veškeré jednotky ,- Veškeré jednotky ,- Veškeré jednotky 06/2014 Gateway IGU02 - Propojení pro: HCM-01, HCM-03,HCM-05 a HCM- 05A - Každý systém musí být osazen IGU02 pro připojení na BMS systém - Max. 40 vnitřních jednotek na jedno IGU02 - Čítač spotřeby energie, ukládání, Veškeré jednotky ,- BMS interface Modbus gateway Lonworks gateway IGU06 IGU07 Modbus rtu - Realizuje propojení komunikace venkovní jednotky homebus a převod na protokol modbus - V případě propojení s IGU07 převod na Lonworks protokol Lonworks - Každý systém musí mít instalován IGU06+IGU07 - V jednom systému může být ovládáno max. 32 vnitřních jednotek - Externí napájení 24 DCV Veškeré jednotky ,- Veškeré jednotky ,- Adaptér Super Match YCJ-A002 - Slouží pro připojení jednotek Super Match na jeden systém ovládání společně s jednotkami MRV Veškeré jednotky 06/2014 Katalog a ceník klimatizace HAIER Strana 58

60 Ovládání a příslušenství MRV Centrální ovladač Přehled zapojení systémů ovládání pro MRV Max. 64 vnitřních jednotek na jedno IGU05 Max. 32 IGU05 BMS ovládání BACnet protokol Max. 40 vnitřních jednotek HCM vnitřních jednotek HCM-05A 550 vnitřních jednotek Katalog a ceník klimatizace HAIER Strana 59

61 Ovládání a příslušenství MRV BMS ovládání BACnet včetně dodávky průmyslového PC Max. 40 vnitřních jednotek na jedno IGU05 4 skupiny Max. 20 IGU02 Haier Smart AC management (monitorovací software v běžném PC) Max. 40 vnitřních jednotek Max. 32 IGU02 Katalog a ceník klimatizace HAIER Strana 60

62 Ovládání a příslušenství MRV BMS ovládání Lonworks protokol Max. 32 vnitřních jednotek na jedno IGU06 Projekční software Haier MRV Servisní a diagnostický software Katalog a ceník klimatizace HAIER Strana 61

63 Ovládání a příslušenství MRV Příslušenství pro systémy MRV Typ Model Vyobrazení Funkce / vlastnosti HZG-20A - Slouží pro propojení dvou modulů venkovní jednotky do jednoho systému Pro MRV jednotky Cena (kč) 2 venkovní MRV-C 5 420,- HZG-30A - Slouží pro propojení tří modulů venkovní jednotky do jednoho systému 3 venkovní MRV-C ,- Modulová spojka HZG-R20A HZG-R30A - Slouží pro propojení dvou modulů venkovní jednotky (RC 3 trubkový) do jednoho systému - Slouží pro propojení tří modulů venkovní jednotky (RC 3 trubkový) do jednoho systému 2 venkovní MRV-RC 3 venkovní MRV-RC od 06 / 2014 FQG-B335A Přenesený výkon x< 33,5 kw 2 960,- Rozbočovač chladiva (refnet) R410A FQG-B506A FQG-B730A FQG-B1350A FQG-RB335A - Slouží pro rozbočení chladivového potrubí R410A Přenesený výkon 33,5<x< 50,6 kw 3 750,- Přenesený výkon 50,6<x< 73,0 kw 4 780,- Přenesený výkon 73,0 kw<x 5 180,- Přenesený výkon x< 33,5 kw VP box Rozbočovač chladiva (refnet) R407C FQG-RB506A FQG-RB730A FQG- RB1350A VP1-112A VP1-180A - Slouží pro rozbočení chladivového potrubí (3 trubkový systém) R410A - Ventilový box pro 3 trubkové systémy, výkon x< 11,2 kw s připojením max. 5 jednotek - Ventilový box pro 3 trubkové systémy, výkon 11,2<x< 18 kw s připojením max. 8 jednotek - Ventilový box pro 3 trubkové systémy, výkon 18<x< 28 kw s připojením max. 8 jednotek Přenesený výkon 33,5<x< 50,6 kw Přenesený výkon 50,6<x< 73,0 kw Přenesený výkon 73,0 kw<x MRVIII-RC od 6/2014 VP1-280A FQG-B ,- FQG-B180 - Slouží pro rozbočení chladivového potrubí 1 656,- R407C FQG-B370 R407C 2 810,- FQG-B ,- Servis TD-01/02 - Testovací kabel pro připojení klimatizačního zařízení Haier do PC k provedení diagnostiky či náhledu na stav samotného zařízení pomocí servisního softwaru Super Match MRV 1 680,- Software - Servisní software pro MRV-C - Servisní software pro MRV-S - Návrhový a projekční software Haier MRV (pro partnery SOKRA) (pro partnery SOKRA) (pro partnery a projektanty) ZDARMA ZDARMA ZDARMA Katalog a ceník klimatizace HAIER Strana 62
