1 TECHNICKÝ KATALOG VÝROBKŮ 2009

2 Zlatý certifikát ISO 9001 ISO 11 ISO 18001

3 OBSAH Značení kabelových skříní DCK dle PNE Značení elektroměrových rozváděčů 5 Konstrukční provedení výrobků 6 Parametry materiálů skříní a pilířů 7 SKŘÍNĚ A PILÍŘE PROVEDENÍ STANDARD Přípojkové pro připojení do 50 mm 2 (SP) 8 Přípojkové smyčkové pro připojení do 240 mm 2 (SS) 10 Rozpojovací jistící (SR) 12 Rozpojovací jistící pro venkovní vedení (SV) 14 Rozpojovací jistící lištové (SR, SD) 16 Elektroměrové - přímé měření (ER, ES, EP) 18 Elektroměrové nepřímé měření (NR, NS, NP) 22 Veřejné osvětlení (RVO) 24 Staveništní a zásuvkové (STR, ZS) 26 Přepěťové ochrany (RPO, SB) 28 Plynoměrové (APZ, SPZ) 30 SKŘÍNĚ PROVEDENÍ EXCLUSIVE 32 Sestavy HELGA 33 Příslušenství 34 Návody 38 1

4 PŘÍKLAD DISTRIBUČNÍ SÍTĚ S POUŽITÍM VÝROBKŮ DCK HUP ER 2 SP do 50 mm ER SR do 240 mm 2 1 TRAFOSTANICE NN SR, SD do 240 mm 2 do 240 mm do 150 mm 2 do 35 mm 2 ER SP ER SP SV do16 mm 2 do16 mm 2 do 50 mm 2

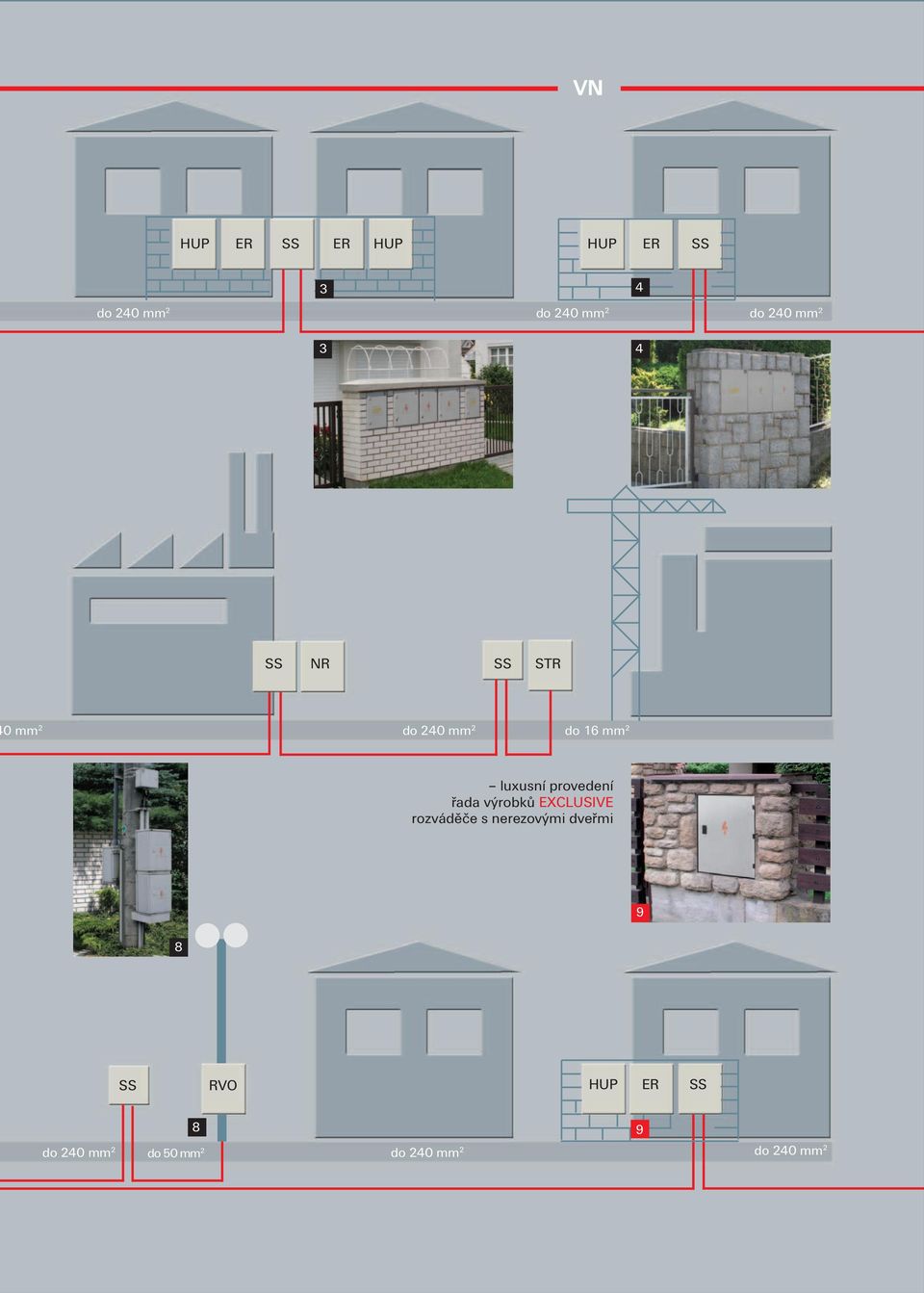

5 VN HUP ER SS ER HUP HUP ER SS 3 4 do 240 mm 2 do 240 mm 2 do 240 mm SS NR SS STR 0 mm 2 do 240 mm 2 do 16 mm 2 luxusní provedení řada výrobků EXCLUSIVE rozváděče s nerezovými dveřmi 9 8 SS RVO HUP ER SS do 240 mm 2 8 do 50 mm 2 do 240 mm 2 do 240 mm 2 9

6 Značení ZNAČENÍ KABELOVÝCH ROZVODNÝCH SKŘÍNÍ Použita příloha PNE : Pomůcka pro orientaci v systému typového označení kabelových skříní S R 4 02 / K V W 4 Druh rozváděče NN S Kabelová rozvodná skříň Určení kabelové rozvodné skříně P S R D E V B Přípojková skříň pro připojení vodičů do průřezu 50mm 2 Smyčková přípojková skříň pro připojení vodičů do průřezu 240mm 2 Rozpojovací jistící skříň Rozpojovací jistící skříň s dělenou přípojnicí Rozpojovací jistící skříň s dělenou přípojnicí patrové uspořádání Rozpojovací jistící skříň pro venkovní vedení Smyčková přípojková skříň se svodiči bleskového proudu pro připojení vodičů do 240 mm 2 Počet jistících sad deset a více Použitý pojistkový spodek dle tabulky č. 1 P N B K O Materiálové provedení Celoplastové provedení z termoplastu Celoplastové provedení z termosetu Betonový skelet + dveře z ocelového plechu Betonový skelet + dveře z plastu Oceloplechové provedení V P S N K U R C Konstrukční provedení skříně pro osazení Pro osazení do výklenku ve stěně (ve zděném pilíři) Pro osazení na samostatný pilířový podstavec Pro upevnění na opěrný bod venkovního vedení Pro osazení na stěnu Kompaktní pilíř (kompaktní provedení skříně, konc. dílu a zákl. dílu) Univerzální (mimo P) Nová výzbroj pro stávající skříň Celek skříně a pilíře bez zákl. dílu Způsob připojení vodičů (kabelů) dle tabulky č. 2 Uzavírání dveří dle tabulky č. 3 Variabilní znak viz. část 4, znak č. 9 A Počet nejištěných přívodů v rozpojovací jistící skříni 1 2 B Způsob připojení vodičů vývodů u přípojkových skříní S M P dle tab. č. 2 V W C Počet neobsazených jistících sad (1) (2) (3) Specifikace výrobce C Celoplastové monolitické provedení skříně M Betonové provedení pro sestavy uspořádané vedle sebe T Betonové provedení pro sestavy uspořádané pod sebou L Skříně typu SP s odnímatelnou lištou Tabulka č. 1 Kód Pojistkový spodek pro pojistkové tavné vložky Kód Pojistkový spodek pro pojistkové tavné vložky 27 Pojistkové spodky E27 25 A 30 Pojistkový odpínač lištový vertikální velikosti A 33 Pojistkové spodky E33 63 A 31 Pojistkový odpínač lištový vertikální velikosti A 00 Pojistkové spodky nožové velikosti A 32 Pojistkový odpínač lištový vertikální velikosti 2 A 01 Pojistkové spodky nožové velikosti A 41 až 49 Kombinace pojistkových lišt 22 + (1x20 až 9x20) A 02 Pojistkové spodky nožové velikosti 2 A 51 až 59 Kombinace pojistkových odpínačů 32 + (1x30 až 9x30) A 03 Pojistkové spodky nožové velikosti A 60 Kombinace pojistkových lišt a odpínačů velikosti A 07 Kombinace pojistkových spodků velikosti 00 a A 61 Kombinace pojistkových lišt a odpínačů velikosti A 08 Kombinace pojistkových spodků velikosti 00 a A 62 Kombinace pojistkových lišt a odpínačů velikosti 2 A 09 Kombinace pojistkových spodků velikosti 1 a A 71 Pojistkové spodky válcové velikosti 10 x A 10 Pojistkový odpínač horizontální velikosti 00, resp A 72 Pojistkové spodky válcové velikosti 14 x A 11 Pojistkový odpínač horizontální velikosti A 73 Pojistkové spodky válcové velikosti 22 x A 12 Pojistkový odpínač horizontální velikosti 2 A 81 Pojistkové odpínače válcové velikosti 10 x A 20 Pojistkové lišty vertikální velikosti A 82 Pojistkové odpínače válcové velikosti 14 x A 21 Pojistkové lišty vertikální velikosti A 83 Pojistkové odpínače válcové velikosti 22 x A 22 Pojistkové lišty vertikální velikosti 2 A 99 Kombinace pojistkových spodků dle dohody s výrobcem Tabulka č. 2 Kód Způsob připojení kabelů (vodičů)- S M P Šroub s podložkami a maticí pro připojení kabelových ok Šroub se zalisovanou maticí a podložkami pro připojení kabelových ok Přímé připojení plného vodiče do konstrukční svorky V Praporec pojistkového spodku velikosti 00 tvaru V pro třmen (praporec + třmen tvoří připojovací V svorku pojistkového spodku) do 95 mm 2 W Praporec pojistkového spodku velikosti 1 nebo 2 tvaru V pro třmen (praporec + třmen tvoří připojovací V svorku pojistkového spodku) do 240 mm 2 C Pomocný přechodový připojovací praporec (připojovací svorka) tvaru V, určený pro koncové i smyčkové připojení vodičů na pojistkové spodky velikosti 00 pomocí třmenů do 240 mm 2 D Pomocný přechodový připojovací praporec (připojovací svorka) tvaru V, určený pro koncové i smyčkové připojení vodičů na pojistkové spodky velikosti 1 nebo 2 pomocí třmenů do 240 mm 2 E Pomocný přechodový připojovací praporec (připojovací svorka) tvaru V, určený pro smyčkové připojení vodičů jednoduchým třmenem na pojistkové spodky velikosti 00 pomocí třmenů do 2x 240 mm 2 4 F Pomocný přechodový připojovací praporec (připojovací svorka) tvaru V, určený pro smyčkové připojení vodičů jednoduchým třmenem na pojistkové spodky velikosti 1 nebo 2 pomocí třmenů do 2x 240 mm 2 Tabulka č. 3 Kód Uzavírání dveří Kód Uzavírání dveří 1 Jednoduchý závěr rozvodných zařízení pro odvětví energetiky dle ČSN příloha1 5 Tříbodové uzavírání na vložkový zámek 2 Tříbodové uzavírání na závěr rozvodných zařízení pro odvětví energetiky dle ČSN příloha1 6 Jednoduché uzavírání na vložkový zámek 3 Plombovatelný šroub M6 9 Speciální uzavírání dle požadavků objednatele 4 Duální uzavírání (energetický závěr dle ČSN příloha1 + závěr pro ostatní odvětví dle ČSN příloha2)

7 Značení ZNAČENÍ ELEKTROMĚROVÝCH ROZVÁDĚČŮ E S / N V E 8 P Druh rozváděče E N Uspořádání rozváděče R S P Uspořádání měřící soupravy Počet elektroměrů Umístění přístrojů měřící soupravy Počet jistících sad Použitý pojistkový spodek Materiálové provedení P N B K Konstrukční provedení V P S N K R Způsob připojení přívodu Elektroměrové rozváděče Přípojková skříň Značeno dle PNE S M P V W C D E F Uzavírání dveří 7 8 Způsob připojení vývodu P D Specifikace výrobce C Sloupec Kód Popis kódu E Elektroměrový rozváděč pro přímé měření In 63 A (100 A) 1 N Elektroměrový rozváděč pro nepřímé měření In 630 A R Samostatný modul pro umístění měřící soupravy (nebude použit sloupec 6 a 7) 2 S Komplet modulu měřící soupravy (R) a modulu přípojkové skříně v horizontálním uspořádání (vedle sebe) P Komplet modulu měřící soupravy (R) a modulu přípojkové skříně ve vertikálním uspořádání (patrové) 1 Prostor pro osazení jednosazbového třífázového elektroměru 2 Prostor pro osazení dvousazbového třífázového elektroměru včetně prostoru pro osazení spínacího prvku sazby 3 3 Prostor pro osazení jednosazbového jednofázového elektroměru 4 Prostor pro osazení dvousazbového jednofázového elektroměru včetně prostoru pro osazení spínacího prvku sazby 5 Prostor pro osazení dvousazbového elektroměru se spínacím prvkem sazby 1 4 Počet elektroměrů 2 1 Přístroje pod plombovatelným průhledným krytem 5 2 Přístroje na elektroměrové desce s plombovatelným krytem jističů 3 Uspořádání pro PRE 6 12 Použito značení dle PNE (sloupec 3 9) 7 Závěr rozváděčů na trnový klíč 6x6 mm dle ČSN (elektroměrový rozváděč) 11 8 Závěr rozváděčů na trnový klíč 6x6 mm dle ČSN (elektroměrový rozváděč) + jednoduchý závěr rozvodných zařízení pro odvětví energetiky dle ČSN příloha1 (přípojková skříň) 13 C Celoplastové monolitické provedení skříně ZNAČENÍ OSTATNÍCH ROZVÁDĚČŮ X X X... / X X X X X RVO, STR, ZS, RPO, SB typ značeno dle PNE GRAFICKÉ ZNÁZORNĚNÍ ZPŮSOBU PŘIPOJENÍ KABELŮ (VODIČŮ) P M V C E S W D F 5

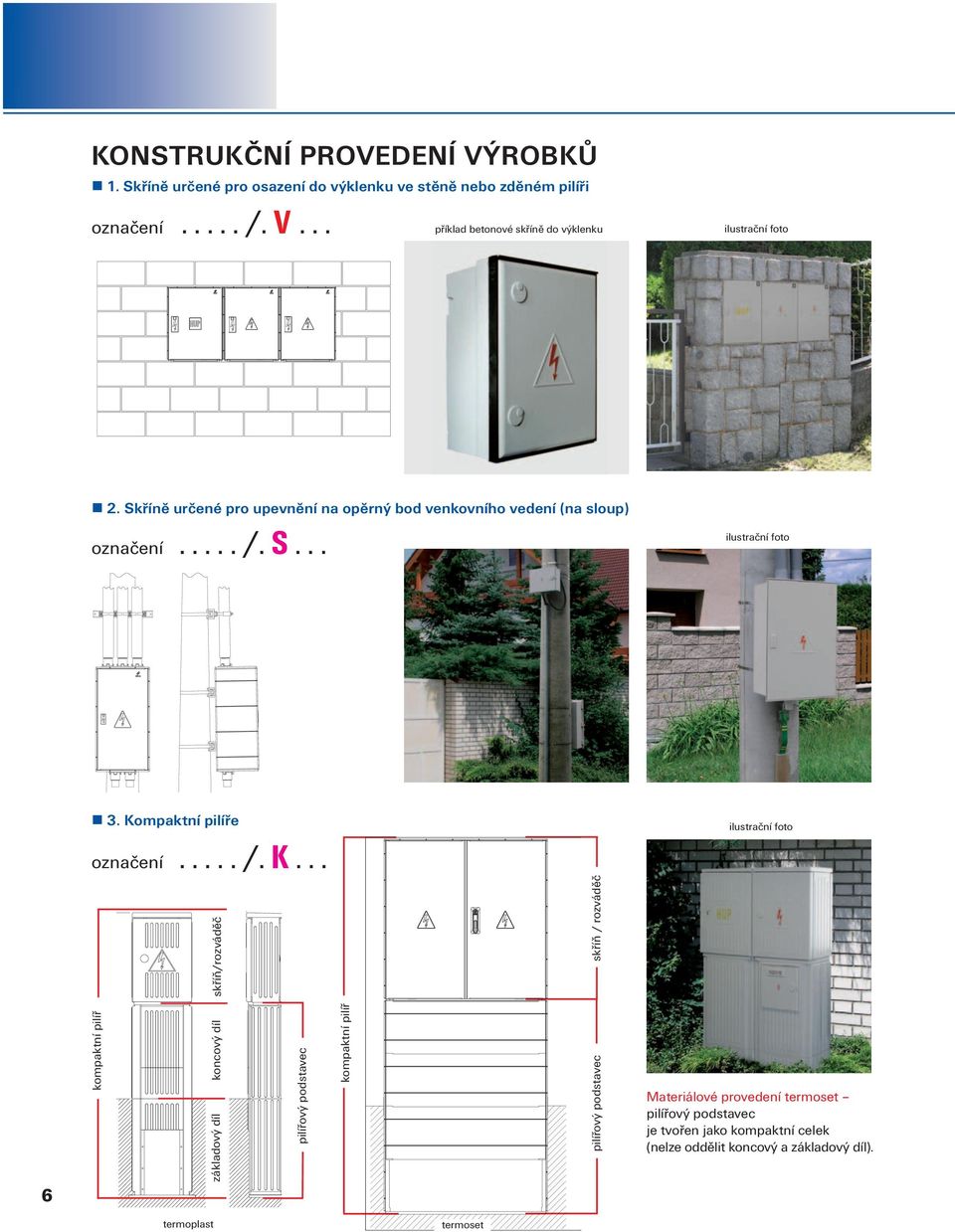

8 KONSTRUKČNÍ PROVEDENÍ VÝROBKŮ 1. Skříně určené pro osazení do výklenku ve stěně nebo zděném pilíři označení..... /. V... příklad betonové skříně do výklenku ilustrační foto 2. Skříně určené pro upevnění na opěrný bod venkovního vedení (na sloup) označení..... /. S... ilustrační foto 3. Kompaktní pilíře označení..... /. K... skříň/rozváděč skříň / rozváděč ilustrační foto 6 kompaktní pilíř koncový díl základový díl pilířový podstavec kompaktní pilíř pilířový podstavec Materiálové provedení termoset pilířový podstavec je tvořen jako kompaktní celek (nelze oddělit koncový a základový díl). termoplast termoset

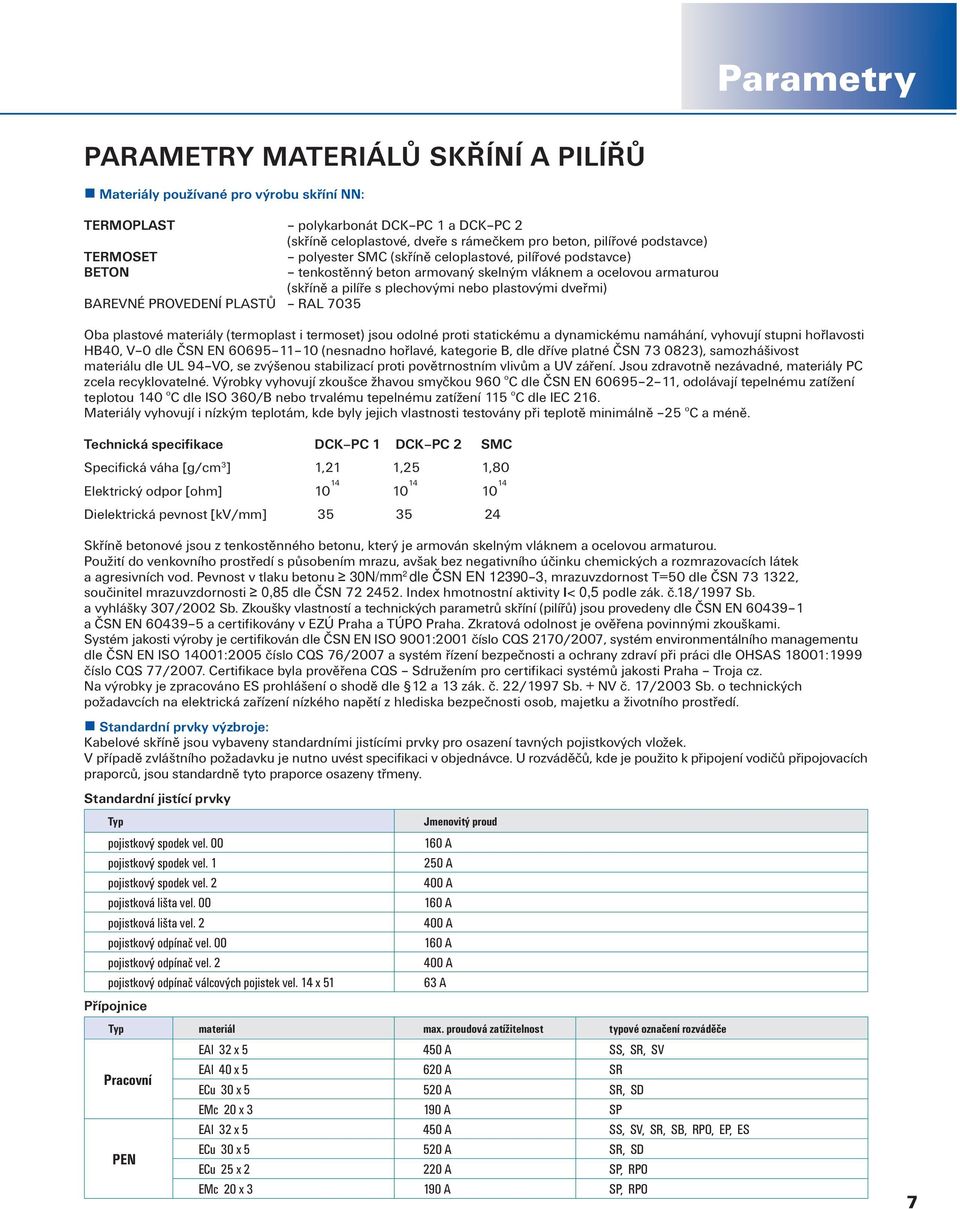

9 Parametry PARAMETRY MATERIÁLŮ SKŘÍNÍ A PILÍŘŮ Materiály používané pro výrobu skříní NN: TERMOPLAST polykarbonát DCK PC 1 a DCK PC 2 (skříně celoplastové, dveře s rámečkem pro beton, pilířové podstavce) TERMOSET polyester SMC (skříně celoplastové, pilířové podstavce) BETON tenkostěnný beton armovaný skelným vláknem a ocelovou armaturou (skříně a pilíře s plechovými nebo plastovými dveřmi) BAREVNÉ PROVEDENÍ PLASTŮ RAL 7035 Oba plastové materiály (termoplast i termoset) jsou odolné proti statickému a dynamickému namáhání, vyhovují stupni hořlavosti HB40, V 0 dle ČSN EN (nesnadno hořlavé, kategorie B, dle dříve platné ČSN ), samozhášivost materiálu dle UL 94 VO, se zvýšenou stabilizací proti povětrnostním vlivům a UV záření. Jsou zdravotně nezávadné, materiály PC zcela recyklovatelné. Výrobky vyhovují zkoušce žhavou smyčkou 960 o C dle ČSN EN , odolávají tepelnému zatížení teplotou 140 o C dle ISO 360/B nebo trvalému tepelnému zatížení 115 o C dle IEC 216. Materiály vyhovují i nízkým teplotám, kde byly jejich vlastnosti testovány při teplotě minimálně 25 o C a méně. Technická specifikace DCK PC 1 DCK PC 2 SMC Specifická váha [g/cm 3 ] 1,21 1,25 1,80 Elektrický odpor [ohm] Dielektrická pevnost [kv/mm] Skříně betonové jsou z tenkostěnného betonu, který je armován skelným vláknem a ocelovou armaturou. Použití do venkovního prostředí s působením mrazu, avšak bez negativního účinku chemických a rozmrazovacích látek a agresivních vod. Pevnost v tlaku betonu 30N/mm 2 dle ČSN EN , mrazuvzdornost T=50 dle ČSN , součinitel mrazuvzdornosti 0,85 dle ČSN Index hmotnostní aktivity I< 0,5 podle zák. č.18/1997 Sb. a vyhlášky 307/2002 Sb. Zkoušky vlastností a technických parametrů skříní (pilířů) jsou provedeny dle ČSN EN a ČSN EN a certifikovány v EZÚ Praha a TÚPO Praha. Zkratová odolnost je ověřena povinnými zkouškami. Systém jakosti výroby je certifikován dle ČSN EN ISO 9001:2001 číslo CQS 2170/2007, systém environmentálního managementu dle ČSN EN ISO 11:2005 číslo CQS 76/2007 a systém řízení bezpečnosti a ochrany zdraví při práci dle OHSAS 18001:1999 číslo CQS 77/2007. Certifikace byla prověřena CQS Sdružením pro certifikaci systémů jakosti Praha Troja cz. Na výrobky je zpracováno ES prohlášení o shodě dle 12 a 13 zák. č. 22/1997 Sb. + NV č. 17/2003 Sb. o technických požadavcích na elektrická zařízení nízkého napětí z hlediska bezpečnosti osob, majetku a životního prostředí. Standardní prvky výzbroje: Kabelové skříně jsou vybaveny standardními jistícími prvky pro osazení tavných pojistkových vložek. V případě zvláštního požadavku je nutno uvést specifikaci v objednávce. U rozváděčů, kde je použito k připojení vodičů připojovacích praporců, jsou standardně tyto praporce osazeny třmeny. Standardní jistící prvky Typ Jmenovitý proud pojistkový spodek vel A pojistkový spodek vel A pojistkový spodek vel. 2 A pojistková lišta vel A pojistková lišta vel. 2 A pojistkový odpínač vel A pojistkový odpínač vel. 2 A pojistkový odpínač válcových pojistek vel. 14 x A Přípojnice Typ materiál max. proudová zatížitelnost typové označení rozváděče EAl 32 x A SS, SR, SV Pracovní EAl 40 x A SR ECu 30 x A SR, SD EMc 20 x A SP EAl 32 x A SS, SV, SR, SB, RPO, EP, ES PEN ECu 30 x A SR, SD ECu 25 x A SP, RPO EMc 20 x A SP, RPO 7

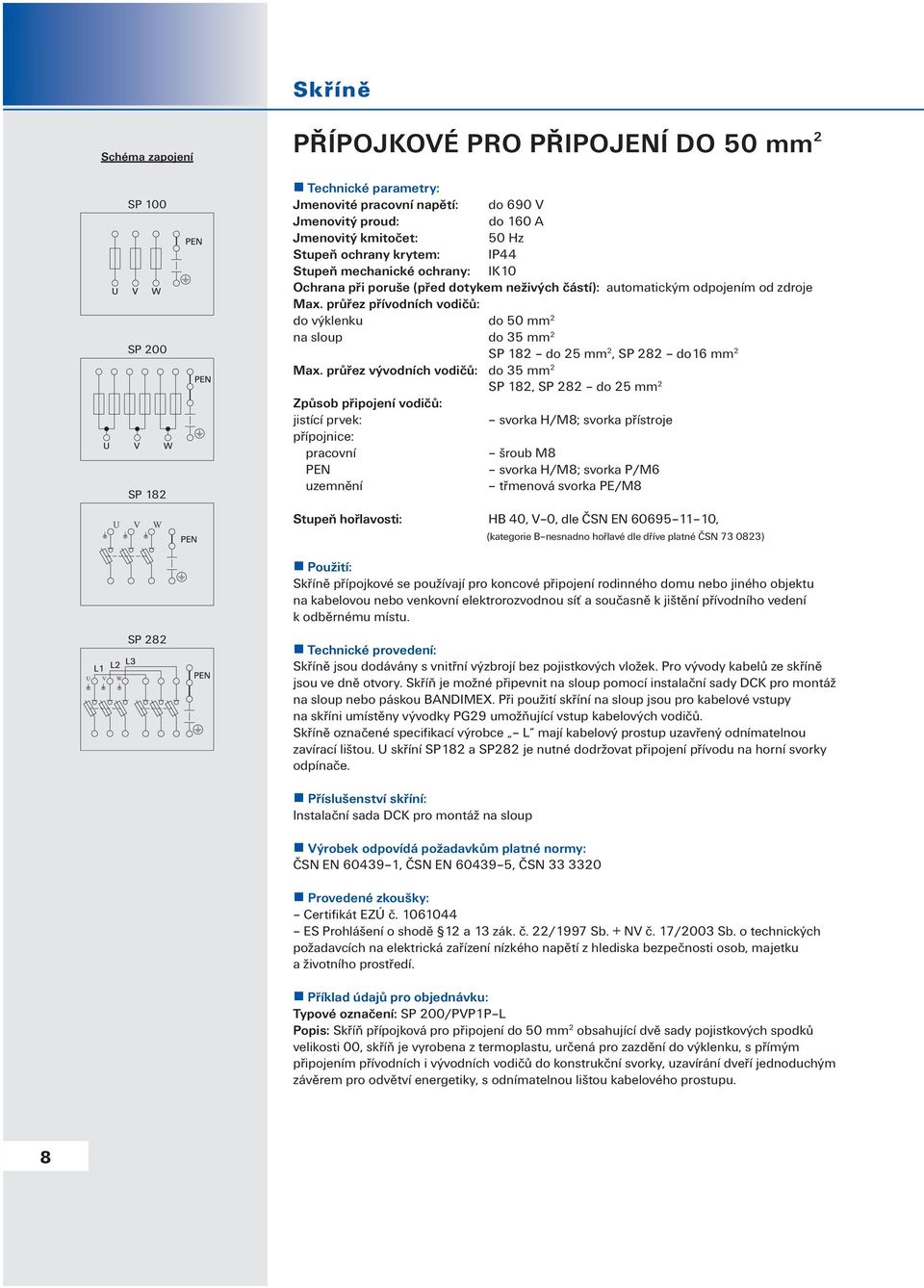

10 Skříně Schéma zapojení SP 100 SP 200 SP 182 SP 282 PŘÍPOJKOVÉ PRO PŘIPOJENÍ DO 50 mm 2 Technické parametry: Jmenovité pracovní napětí: do 690 V Jmenovitý proud: do 160 A Jmenovitý kmitočet: 50 Hz Stupeň ochrany krytem: IP44 Stupeň mechanické ochrany: IK10 Ochrana při poruše (před dotykem neživých částí): automatickým odpojením od zdroje Max. průřez přívodních vodičů: do výklenku do 50 mm 2 na sloup do 35 mm 2 SP 182 do 25 mm 2, SP 282 do16 mm 2 Max. průřez vývodních vodičů: do 35 mm 2 SP 182, SP 282 do 25 mm 2 Způsob připojení vodičů: jistící prvek: svorka H/M8; svorka přístroje přípojnice: pracovní šroub M8 PEN svorka H/M8; svorka P/M6 uzemnění třmenová svorka PE/M8 Stupeň hořlavosti: HB 40, V 0, dle ČSN EN , (kategorie B nesnadno hořlavé dle dříve platné ČSN ) Použití: Skříně přípojkové se používají pro koncové připojení rodinného domu nebo jiného objektu na kabelovou nebo venkovní elektrorozvodnou síť a současně k jištění přívodního vedení k odběrnému místu. Technické provedení: Skříně jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Pro vývody kabelů ze skříně jsou ve dně otvory. Skříň je možné připevnit na sloup pomocí instalační sady DCK pro montáž na sloup nebo páskou BANDIMEX. Při použití skříní na sloup jsou pro kabelové vstupy na skříni umístěny vývodky PG29 umožňující vstup kabelových vodičů. Skříně označené specifikací výrobce L mají kabelový prostup uzavřený odnímatelnou zavírací lištou. U skříní SP182 a SP282 je nutné dodržovat připojení přívodu na horní svorky odpínače. Příslušenství skříní: Instalační sada DCK pro montáž na sloup Výrobek odpovídá požadavkům platné normy: ČSN EN , ČSN EN , ČSN Provedené zkoušky: Certifikát EZÚ č ES Prohlášení o shodě 12 a 13 zák. č. 22/1997 Sb. + NV č. 17/2003 Sb. o technických požadavcích na elektrická zařízení nízkého napětí z hlediska bezpečnosti osob, majetku a životního prostředí. Příklad údajů pro objednávku: Typové označení: SP 200/PVP1P L Popis: Skříň přípojková pro připojení do 50 mm 2 obsahující dvě sady pojistkových spodků velikosti 00, skříň je vyrobena z termoplastu, určená pro zazdění do výklenku, s přímým připojením přívodních i vývodních vodičů do konstrukční svorky, uzavírání dveří jednoduchým závěrem pro odvětví energetiky, s odnímatelnou lištou kabelového prostupu. 8

11 Technické parametry Rozměry skříní a pilířů ČEZ E.ON Typ Materiálové provedení Konstrukční provedení Způsob připojení přívodu Uzavírání dveří Způsob připojení vývodu Specifikace výrobce Jmenovitý proud vývodu In [A] Zkratová odolnost Iz [ka] Přístrojová výzbroj Vnější rozměry [A x B x C] [mm] Hmotnost [kg] B A Skříň SP /PV C Skříně přípojkové pro připojení do 50 mm 2 DO VÝKLENKU (závěr pro odvětví energetiky): SP 100 / P V P 1 P sada poj. spodků vel x 260 x 115 3,5 SP 200 / P V P 1 P sady poj. spodků vel x 280 x SP 182 / P V P 1 P x poj. odpínač válcových poj. 14 x x 260 x 115 3,5 SP 282 / P V P 1 P x poj. odpínač válcových poj. 14 x x 260 x 115 4,5 Skříně přípojkové pro připojení do 50 mm 2 DO VÝKLENKU (závěr pro odvětví energetiky, odnímatelná zavírací lišta): SP 100 / P V P 1 P L sada poj. spodků vel x 260 x 115 3,5 SP 200 / P V P 1 P L sady poj. spodků vel x 280 x Provedení na sloup Skříň SP /PS Skříně přípojkové pro připojení do 35 mm 2 NA SLOUP (závěr pro odvětví energetiky): SP 100 / P S P 1 P sada poj. spodků vel x 260 x SP 200 / P S P 1 P sady poj. spodků vel x 280 x 120 4,5 SP 182 / P S P 1 P x poj. odpínač válcových poj. 14 x x 260 x SP 282 / P S P 1 P x poj. odpínač válcových poj. 14 x x 260 x Údaje pro objednávku Na zakázku je možno vyrobit přípojkovou skříň s poj. odpínači vel. 00 (typ SP110, SP210) nebo poj. spodky vel. 33 (typ SP133, SP233). Dále je možné dodat skříň s uzavíráním na plombovatelný šroub M6, popř. jiný druh uzavírání. Sloup Instalační sada SP 100/PSP1P SP100/PVP1P Svorka pro uzemění SP 200/PSP1P SP 200/PVP1P L SP 182/PSP1P SP 282/PSP1P 9

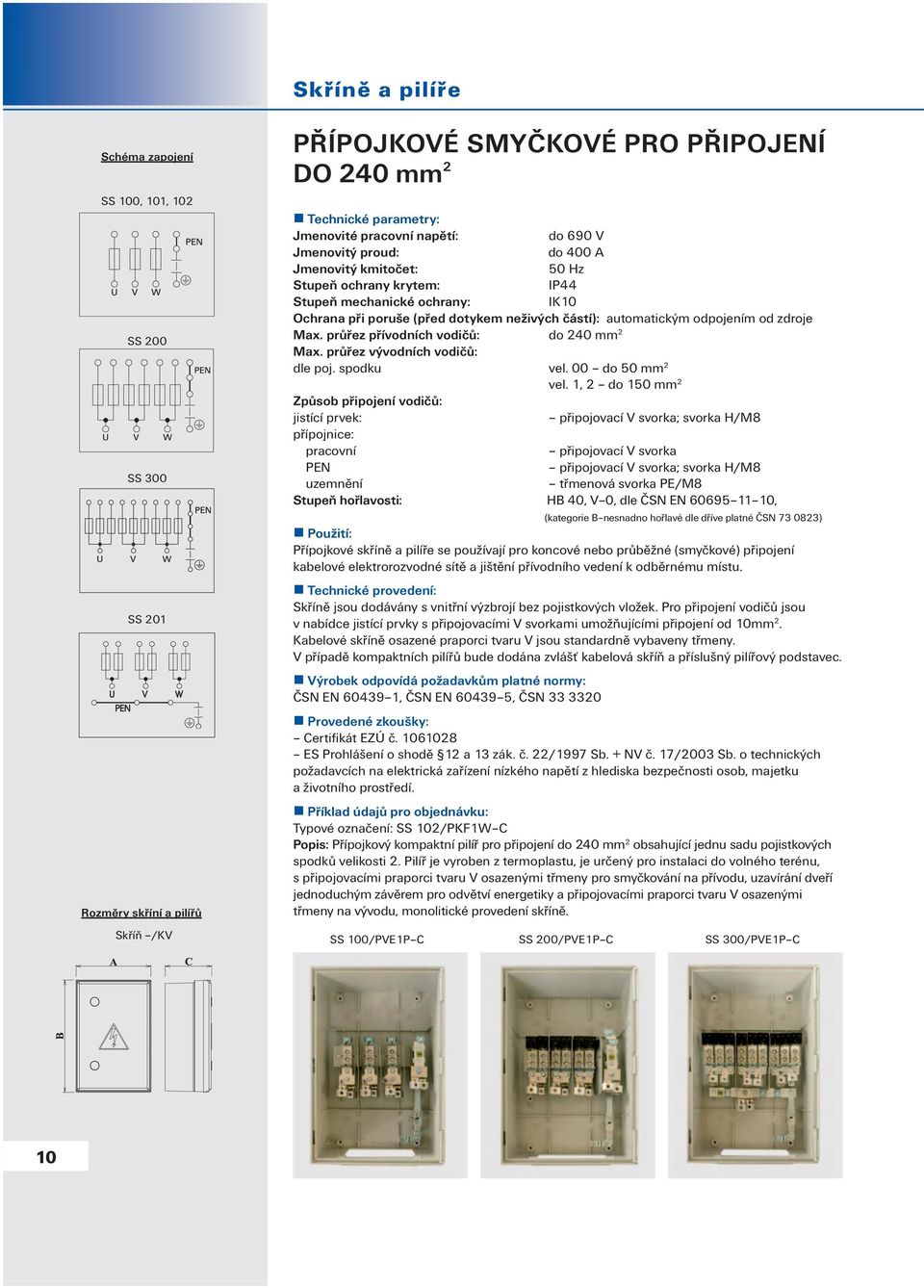

12 Skříně a pilíře Schéma zapojení SS 100, 101, 102 SS 200 SS 300 SS 201 Rozměry skříní a pilířů Skříň /KV PŘÍPOJKOVÉ SMYČKOVÉ PRO PŘIPOJENÍ DO 240 mm 2 Technické parametry: Jmenovité pracovní napětí: do 690 V Jmenovitý proud: do A Jmenovitý kmitočet: 50 Hz Stupeň ochrany krytem: IP44 Stupeň mechanické ochrany: IK10 Ochrana při poruše (před dotykem neživých částí): automatickým odpojením od zdroje Max. průřez přívodních vodičů: do 240 mm 2 Max. průřez vývodních vodičů: dle poj. spodku vel. 00 do 50 mm 2 vel. 1, 2 do 150 mm 2 Způsob připojení vodičů: jistící prvek: připojovací V svorka; svorka H/M8 přípojnice: pracovní připojovací V svorka PEN připojovací V svorka; svorka H/M8 uzemnění třmenová svorka PE/M8 Stupeň hořlavosti: HB 40, V 0, dle ČSN EN , (kategorie B nesnadno hořlavé dle dříve platné ČSN ) Použití: Přípojkové skříně a pilíře se používají pro koncové nebo průběžné (smyčkové) připojení kabelové elektrorozvodné sítě a jištění přívodního vedení k odběrnému místu. Technické provedení: Skříně jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Pro připojení vodičů jsou v nabídce jistící prvky s připojovacími V svorkami umožňujícími připojení od 10mm 2. Kabelové skříně osazené praporci tvaru V jsou standardně vybaveny třmeny. V případě kompaktních pilířů bude dodána zvlášť kabelová skříň a příslušný pilířový podstavec. Výrobek odpovídá požadavkům platné normy: ČSN EN , ČSN EN , ČSN Provedené zkoušky: Certifikát EZÚ č ES Prohlášení o shodě 12 a 13 zák. č. 22/1997 Sb. + NV č. 17/2003 Sb. o technických požadavcích na elektrická zařízení nízkého napětí z hlediska bezpečnosti osob, majetku a životního prostředí. Příklad údajů pro objednávku: Typové označení: SS 102/PKF1W C Popis: Přípojkový kompaktní pilíř pro připojení do 240 mm 2 obsahující jednu sadu pojistkových spodků velikosti 2. Pilíř je vyroben z termoplastu, je určený pro instalaci do volného terénu, s připojovacími praporci tvaru V osazenými třmeny pro smyčkování na přívodu, uzavírání dveří jednoduchým závěrem pro odvětví energetiky a připojovacími praporci tvaru V osazenými třmeny na vývodu, monolitické provedení skříně. SS 100/PVE1P C SS 200/PVE1P C SS 300/PVE1P C 10

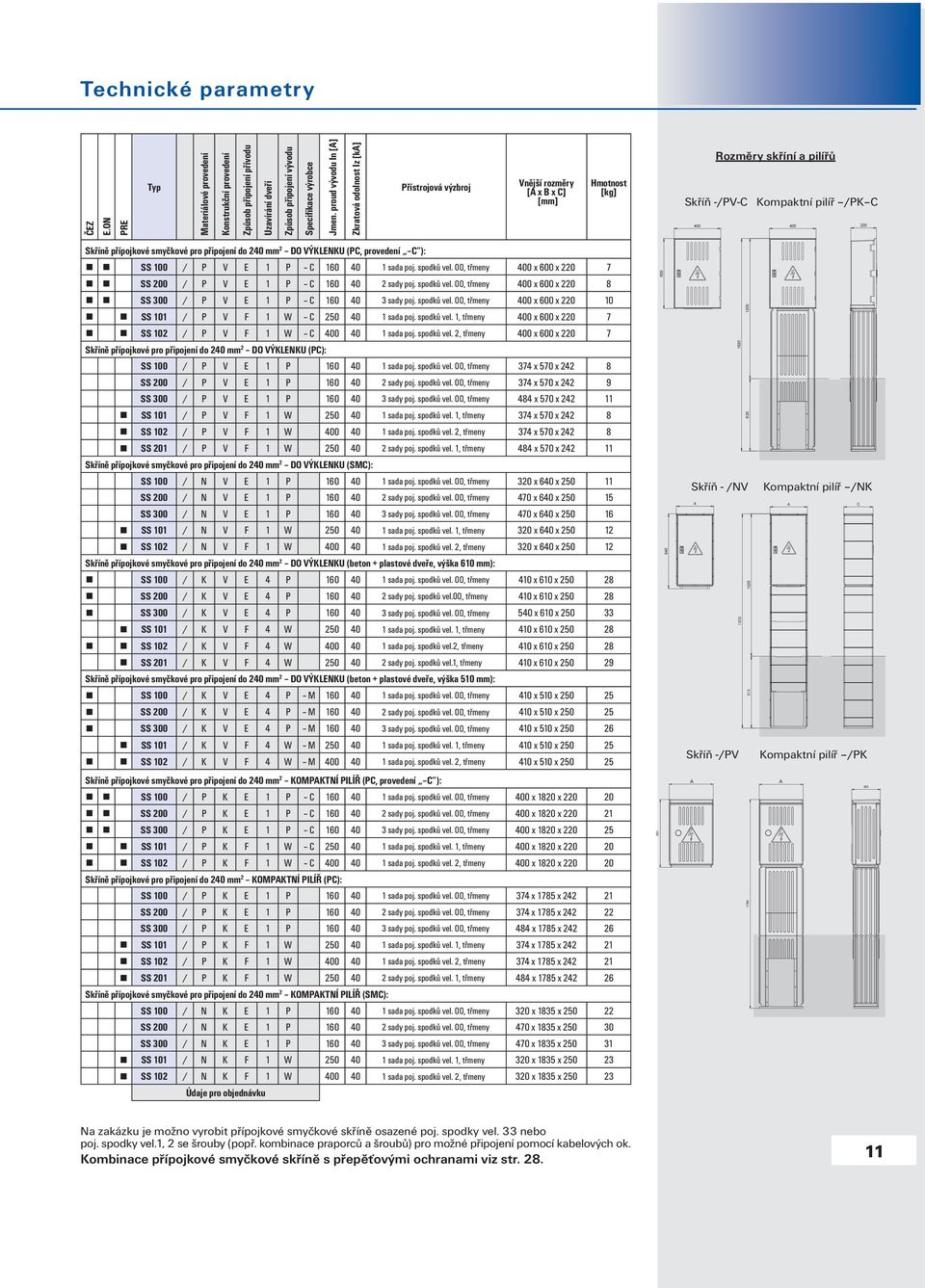

13 Technické parametry ČEZ E.ON PRE Typ Materiálové provedení Konstrukční provedení Způsob připojení přívodu Uzavírání dveří Způsob připojení vývodu Specifikace výrobce Jmen. proud vývodu In [A] Zkratová odolnost Iz [ka] Přístrojová výzbroj Vnější rozměry [A x B x C] [mm] Hmotnost [kg] Rozměry skříní a pilířů Skříň -/PV-C Kompaktní pilíř /PK C 220 Skříně přípojkové smyčkové pro připojení do 240 mm 2 DO VÝKLENKU (PC, provedení C ): SS 100 / P V E 1 P C sada poj. spodků vel. 00, třmeny x 600 x SS 200 / P V E 1 P C sady poj. spodků vel. 00, třmeny x 600 x SS 300 / P V E 1 P C sady poj. spodků vel. 00, třmeny x 600 x SS 101 / P V F 1 W C sada poj. spodků vel. 1, třmeny x 600 x SS 102 / P V F 1 W C 40 1 sada poj. spodků vel. 2, třmeny x 600 x Skříně přípojkové pro připojení do 240 mm 2 DO VÝKLENKU (PC): SS 100 / P V E 1 P sada poj. spodků vel. 00, třmeny 374 x 570 x SS 200 / P V E 1 P sady poj. spodků vel. 00, třmeny 374 x 570 x SS 300 / P V E 1 P sady poj. spodků vel. 00, třmeny 484 x 570 x SS 101 / P V F 1 W sada poj. spodků vel. 1, třmeny 374 x 570 x SS 102 / P V F 1 W 40 1 sada poj. spodků vel. 2, třmeny 374 x 570 x SS 201 / P V F 1 W sady poj. spodků vel. 1, třmeny 484 x 570 x Skříně přípojkové smyčkové pro připojení do 240 mm 2 DO VÝKLENKU (SMC): SS 100 / N V E 1 P sada poj. spodků vel. 00, třmeny 320 x 640 x SS 200 / N V E 1 P sady poj. spodků vel. 00, třmeny 470 x 640 x SS 300 / N V E 1 P sady poj. spodků vel. 00, třmeny 470 x 640 x SS 101 / N V F 1 W sada poj. spodků vel. 1, třmeny 320 x 640 x SS 102 / N V F 1 W 40 1 sada poj. spodků vel. 2, třmeny 320 x 640 x Skříně přípojkové smyčkové pro připojení do 240 mm 2 DO VÝKLENKU (beton + plastové dveře, výška 610 mm): SS 100 / K V E 4 P sada poj. spodků vel. 00, třmeny 410 x 610 x SS 200 / K V E 4 P sady poj. spodků vel.00, třmeny 410 x 610 x SS 300 / K V E 4 P sady poj. spodků vel. 00, třmeny 540 x 610 x SS 101 / K V F 4 W sada poj. spodků vel. 1, třmeny 410 x 610 x SS 102 / K V F 4 W 40 1 sada poj. spodků vel.2, třmeny 410 x 610 x SS 201 / K V F 4 W sady poj. spodků vel.1, třmeny 410 x 610 x Skříně přípojkové smyčkové pro připojení do 240 mm 2 DO VÝKLENKU (beton + plastové dveře, výška 510 mm): SS 100 / K V E 4 P M sada poj. spodků vel. 00, třmeny 410 x 510 x SS 200 / K V E 4 P M sady poj. spodků vel. 00, třmeny 410 x 510 x SS 300 / K V E 4 P M sady poj. spodků vel. 00, třmeny 410 x 510 x SS 101 / K V F 4 W M sada poj. spodků vel. 1, třmeny 410 x 510 x SS 102 / K V F 4 W M 40 1 sada poj. spodků vel. 2, třmeny 410 x 510 x Skříně přípojkové smyčkové pro připojení do 240 mm 2 KOMPAKTNÍ PILÍŘ (PC, provedení C ): SS 100 / P K E 1 P C sada poj. spodků vel. 00, třmeny x 1820 x SS 200 / P K E 1 P C sady poj. spodků vel. 00, třmeny x 1820 x SS 300 / P K E 1 P C sady poj. spodků vel. 00, třmeny x 1820 x SS 101 / P K F 1 W C sada poj. spodků vel. 1, třmeny x 1820 x SS 102 / P K F 1 W C 40 1 sada poj. spodků vel. 2, třmeny x 1820 x Skříně přípojkové pro připojení do 240 mm 2 KOMPAKTNÍ PILÍŘ (PC): SS 100 / P K E 1 P sada poj. spodků vel. 00, třmeny 374 x 1785 x SS 200 / P K E 1 P sady poj. spodků vel. 00, třmeny 374 x 1785 x SS 300 / P K E 1 P sady poj. spodků vel. 00, třmeny 484 x 1785 x SS 101 / P K F 1 W sada poj. spodků vel. 1, třmeny 374 x 1785 x SS 102 / P K F 1 W 40 1 sada poj. spodků vel. 2, třmeny 374 x 1785 x SS 201 / P K F 1 W sady poj. spodků vel. 1, třmeny 484 x 1785 x Skříně přípojkové smyčkové pro připojení do 240 mm 2 KOMPAKTNÍ PILÍŘ (SMC): SS 100 / N K E 1 P sada poj. spodků vel. 00, třmeny 320 x 1835 x SS 200 / N K E 1 P sady poj. spodků vel. 00, třmeny 470 x 1835 x SS 300 / N K E 1 P sady poj. spodků vel. 00, třmeny 470 x 1835 x SS 101 / N K F 1 W sada poj. spodků vel. 1, třmeny 320 x 1835 x SS 102 / N K F 1 W 40 1 sada poj. spodků vel. 2, třmeny 320 x 1835 x Údaje pro objednávku Skříň - /NV A Skříň -/PV Kompaktní pilíř /NK A C Kompaktní pilíř /PK 581 A 1788 A 245 Na zakázku je možno vyrobit přípojkové smyčkové skříně osazené poj. spodky vel. 33 nebo poj. spodky vel.1, 2 se šrouby (popř. kombinace praporců a šroubů) pro možné připojení pomocí kabelových ok. Kombinace přípojkové smyčkové skříně s přepěťovými ochranami viz str

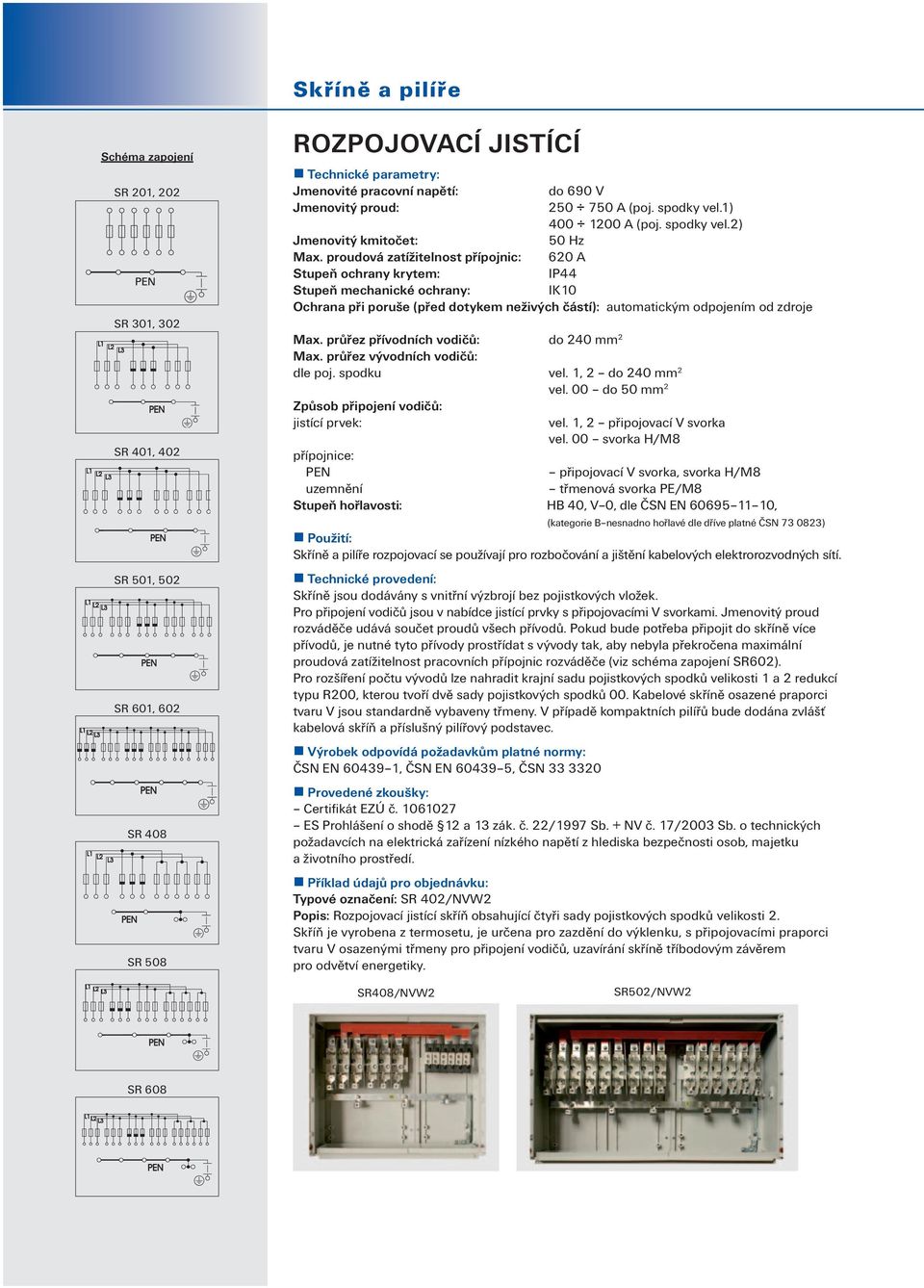

14 Skříně a pilíře Schéma zapojení SR 201, 202 SR 301, 302 SR 401, 402 SR 501, 502 SR 601, 602 SR 408 SR 508 ROZPOJOVACÍ JISTÍCÍ Technické parametry: Jmenovité pracovní napětí: do 690 V Jmenovitý proud: A (poj. spodky vel.1) 1200 A (poj. spodky vel.2) Jmenovitý kmitočet: 50 Hz Max. proudová zatížitelnost přípojnic: 620 A Stupeň ochrany krytem: IP44 Stupeň mechanické ochrany: IK10 Ochrana při poruše (před dotykem neživých částí): automatickým odpojením od zdroje Max. průřez přívodních vodičů: do 240 mm 2 Max. průřez vývodních vodičů: dle poj. spodku vel. 1, 2 do 240 mm 2 vel. 00 do 50 mm 2 Způsob připojení vodičů: jistící prvek: vel. 1, 2 připojovací V svorka vel. 00 svorka H/M8 přípojnice: PEN připojovací V svorka, svorka H/M8 uzemnění třmenová svorka PE/M8 Stupeň hořlavosti: HB 40, V 0, dle ČSN EN , (kategorie B nesnadno hořlavé dle dříve platné ČSN ) Použití: Skříně a pilíře rozpojovací se používají pro rozbočování a jištění kabelových elektrorozvodných sítí. Technické provedení: Skříně jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Pro připojení vodičů jsou v nabídce jistící prvky s připojovacími V svorkami. Jmenovitý proud rozváděče udává součet proudů všech přívodů. Pokud bude potřeba připojit do skříně více přívodů, je nutné tyto přívody prostřídat s vývody tak, aby nebyla překročena maximální proudová zatížitelnost pracovních přípojnic rozváděče (viz schéma zapojení SR602). Pro rozšíření počtu vývodů lze nahradit krajní sadu pojistkových spodků velikosti 1 a 2 redukcí typu R200, kterou tvoří dvě sady pojistkových spodků 00. Kabelové skříně osazené praporci tvaru V jsou standardně vybaveny třmeny. V případě kompaktních pilířů bude dodána zvlášť kabelová skříň a příslušný pilířový podstavec. Výrobek odpovídá požadavkům platné normy: ČSN EN , ČSN EN , ČSN Provedené zkoušky: Certifikát EZÚ č ES Prohlášení o shodě 12 a 13 zák. č. 22/1997 Sb. + NV č. 17/2003 Sb. o technických požadavcích na elektrická zařízení nízkého napětí z hlediska bezpečnosti osob, majetku a životního prostředí. Příklad údajů pro objednávku: Typové označení: SR 402/NVW2 Popis: Rozpojovací jistící skříň obsahující čtyři sady pojistkových spodků velikosti 2. Skříň je vyrobena z termosetu, je určena pro zazdění do výklenku, s připojovacími praporci tvaru V osazenými třmeny pro připojení vodičů, uzavírání skříně tříbodovým závěrem pro odvětví energetiky. SR408/NVW2 SR502/NVW2 SR 608

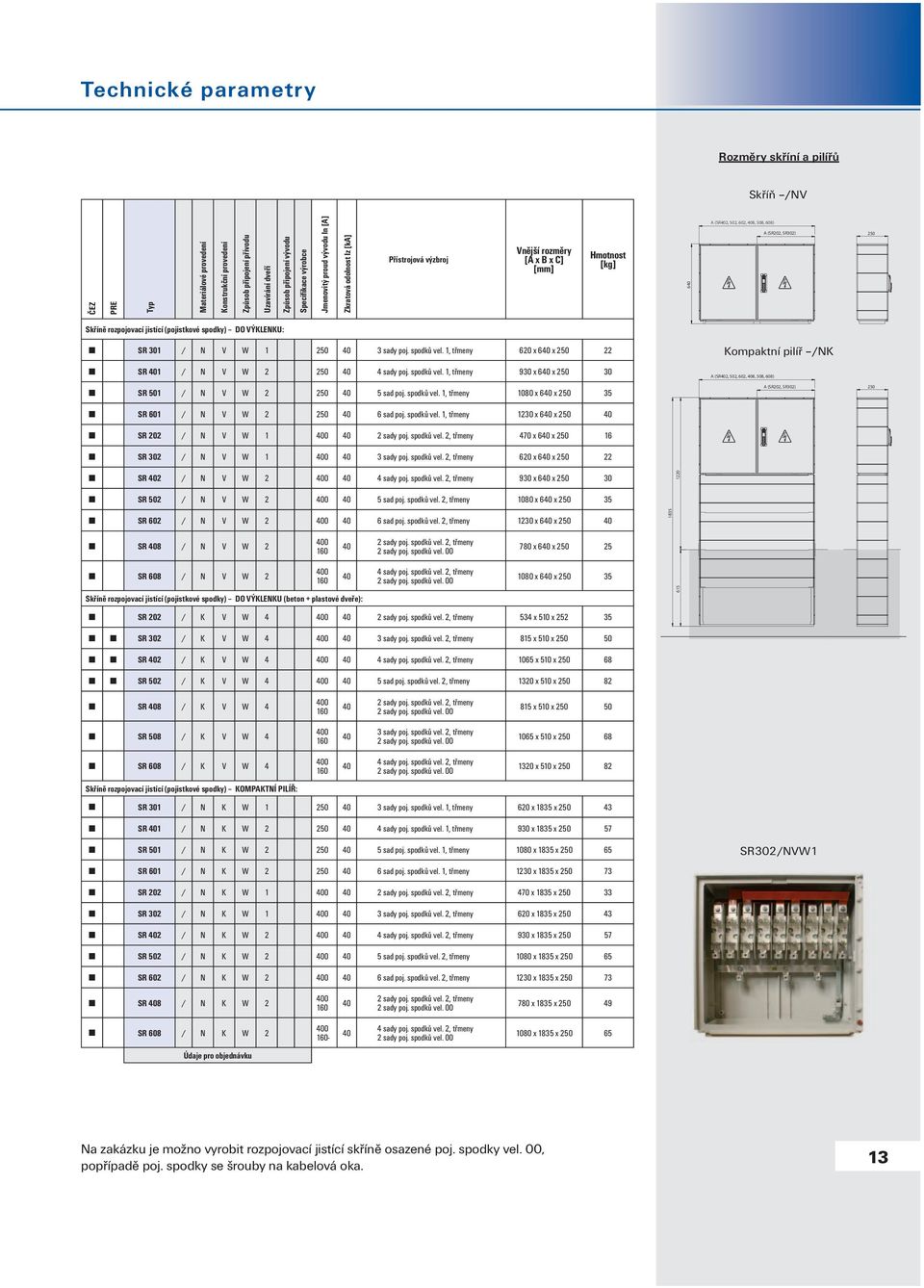

15 Technické parametry Rozměry skříní a pilířů Skříň /NV ČEZ PRE Typ Materiálové provedení Konstrukční provedení Způsob připojení přívodu Uzavírání dveří Způsob připojení vývodu Specifikace výrobce Jmenovitý proud vývodu In [A] Zkratová odolnost Iz [ka] Přístrojová výzbroj Vnější rozměry [A x B x C] [mm] Hmotnost [kg] 640 A (SR402, 502, 602, 408, 508, 608) A (SR202, SR302) 250 Skříně rozpojovací jistící (pojistkové spodky) DO VÝKLENKU: SR 301 / N V W sady poj. spodků vel. 1, třmeny 620 x 640 x SR 401 / N V W sady poj. spodků vel. 1, třmeny 930 x 640 x SR 501 / N V W sad poj. spodků vel. 1, třmeny 1080 x 640 x SR 601 / N V W sad poj. spodků vel. 1, třmeny 1230 x 640 x SR 202 / N V W sady poj. spodků vel. 2, třmeny 470 x 640 x SR 302 / N V W sady poj. spodků vel. 2, třmeny 620 x 640 x Kompaktní pilíř /NK A (SR402, 502, 602, 408, 508, 608) A (SR202, SR302) 250 SR 402 / N V W sady poj. spodků vel. 2, třmeny 930 x 640 x SR 502 / N V W sad poj. spodků vel. 2, třmeny 1080 x 640 x SR 602 / N V W sad poj. spodků vel. 2, třmeny 1230 x 640 x SR 408 / N V W SR 608 / N V W Skříně rozpojovací jistící (pojistkové spodky) DO VÝKLENKU (beton + plastové dveře): 40 2 sady poj. spodků vel. 2, třmeny 2 sady poj. spodků vel sady poj. spodků vel. 2, třmeny 2 sady poj. spodků vel x 640 x x 640 x SR 202 / K V W sady poj. spodků vel. 2, třmeny 534 x 510 x SR 302 / K V W sady poj. spodků vel. 2, třmeny 815 x 510 x SR 402 / K V W sady poj. spodků vel. 2, třmeny 1065 x 510 x SR 502 / K V W sad poj. spodků vel. 2, třmeny 1320 x 510 x SR 408 / K V W sady poj. spodků vel. 2, třmeny 2 sady poj. spodků vel x 510 x SR 508 / K V W sady poj. spodků vel. 2, třmeny 2 sady poj. spodků vel x 510 x SR 608 / K V W sady poj. spodků vel. 2, třmeny 2 sady poj. spodků vel x 510 x Skříně rozpojovací jistící (pojistkové spodky) KOMPAKTNÍ PILÍŘ: SR 301 / N K W sady poj. spodků vel. 1, třmeny 620 x 1835 x SR 401 / N K W sady poj. spodků vel. 1, třmeny 930 x 1835 x SR 501 / N K W sad poj. spodků vel. 1, třmeny 1080 x 1835 x SR 601 / N K W sad poj. spodků vel. 1, třmeny 1230 x 1835 x SR302/NVW1 SR 202 / N K W sady poj. spodků vel. 2, třmeny 470 x 1835 x SR 302 / N K W sady poj. spodků vel. 2, třmeny 620 x 1835 x SR 402 / N K W sady poj. spodků vel. 2, třmeny 930 x 1835 x SR 502 / N K W sad poj. spodků vel. 2, třmeny 1080 x 1835 x SR 602 / N K W sad poj. spodků vel. 2, třmeny 1230 x 1835 x SR 408 / N K W sady poj. spodků vel. 2, třmeny 2 sady poj. spodků vel x 1835 x SR 608 / N K W sady poj. spodků vel. 2, třmeny 2 sady poj. spodků vel x 1835 x Údaje pro objednávku Na zakázku je možno vyrobit rozpojovací jistící skříně osazené poj. spodky vel. 00, popřípadě poj. spodky se šrouby na kabelová oka. 13

16 Skříně Schéma zapojení ROZPOJOVACÍ JISTÍCÍ PRO VENKOVNÍ VEDENÍ SV 100, 101 SV 200, 201 Technické parametry: Jmenovité pracovní napětí: do 690 V Jmenovitý proud: do A Jmenovitý kmitočet: 50 Hz Stupeň ochrany krytem: IP44 Stupeň mechanické ochrany: IK10 Ochrana při poruše (před dotykem neživých částí): automatickým odpojením od zdroje Max. průřez přívodních vodičů: do 150 mm 2 Max. průřez vývodních vodičů: dle poj. spodku vel. 00 do 95 mm 2 vel. 1 do 150 mm 2 Způsob připojení vodičů: jistící prvek: vel. 00 připojovací V svorka vel. 1 připojovací V svorka přípojnice: pracovní připojovací V svorka PEN připojovací V svorka uzemnění třmenová svorka PE/M8 Stupeň hořlavosti: HB 40, V 0, dle ČSN EN , (kategorie B nesnadno hořlavé dle dříve platné ČSN ) Použití: Venkovní rozpojovací skříně se používají pro rozpojení, rozbočování a jištění rozvodů nízkého napětí s umístěním na sloupech elektrického vedení. Technické provedení: Skříně jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Pro připojení vodičů jsou v nabídce jistící prvky s připojovacími V svorkami. Skříně jsou vybavené držáky a připevňují se na sloup pomocí instalační sady DCK pro montáž na sloup nebo pomocí pásky BANDIMEX. Pro kabelové vstupy jsou na skříni umístěny vývodky zajišťující krytý vstup vodičů. Kabelové skříně osazené praporci tvaru V jsou standardně vybaveny třmeny. Příslušenství: plastové držáky chrániček v provedení pro 1, 2 nebo 3 svody instalační sada DCK pro montáž na sloup Výrobek odpovídá požadavkům platné normy: ČSN EN , ČSN EN , ČSN Provedené zkoušky: Certifikát EZÚ č ES Prohlášení o shodě 12 a 13 zák. č. 22/1997 Sb. + NV č. 17/2003 Sb. o technických požadavcích na elektrická zařízení nízkého napětí z hlediska bezpečnosti osob, majetku a životního prostředí. Příklad údajů pro objednávku: Typové označení: SV 201/PSD1W C Popis: Rozpojovací jistící skříň pro venkovní vedení obsahující dvě sady pojistkových spodků velikosti 1, skříň je vyrobena z termoplastu, je určená pro montáž na sloup, s připojením vodičů pomocí praporců tvaru V včetně třmenů, uzavírání dveří jednoduchým závěrem pro odvětví energetiky. 14

17 Technické parametry Držák chrániček DCK 1 ČEZ E.ON Typ Materiálové provedení Konstrukční provedení Způsob připojení přívodu Uzavírání dveří Způsob připojení vývodu Specifikace výrobce Jmenovitý proud vývodu In [A] Zkratová odolnost Iz [ka] Skříně rozpojovací jistící pro venkovní vedení NA SLOUP SV 100 / P S V 1 V C SV 200 / P S C 1 V C SV 101 / P S W 1 W C SV 201 / P S D 1 W C Údaje pro objednávku Přístrojová výzbroj 1 sada poj. spodků vel.00, třmeny 2 sady poj. spodků vel.00, třmeny 1 sada poj. spodků vel.1, třmeny 2 sady poj. spodků vel.1, třmeny Vnější rozměry [A x B x C] [mm] Hmotnost [kg] x 600 x x 600 x x 600 x x 600 x Držák chrániček DCK 2 Držák chrániček DCK 3 Na zakázku je možno vyrobit rozpojovací jistící skříň osazenou poj. spodky vel. 2, popř. třemi nebo čtyřmi sadami poj. spodků vel. 00 nebo vel. 1 nebo poj. spodky se šrouby na kabelová oka. SV 100/PSV1V C SV 101/PSW1W C Skříň /PS C (SV100, SV101) SV 200/PSC1V C SV 201/PSD1W C Skříň /PS C (SV200, SV201)

18 Skříně a pilíře Schéma zapojení ROZPOJOVACÍ JISTÍCÍ LIŠTOVÉ SR 322 SR 422 SR 622 SD 622 SR 722 SD 722 Technické parametry: Jmenovité pracovní napětí: do 690 V Jmenovitý proud: 2000 A Jmenovitý kmitočet: 50 Hz Max. proudová zatížitelnost přípojnic: 520 A Stupeň ochrany krytem: IP44 Stupeň mechanické ochrany: IK10 Ochrana při poruše (před dotykem neživých částí): automatickým odpojením od zdroje Max. průřez přívodních vodičů: do 240 mm 2 Max. průřez vývodních vodičů: dle poj. lišty vel. 2 do 240 mm 2 vel. 00 do 95 mm 2 Způsob připojení vodičů: poj. lišta vel. 2 připojovací V svorka vel. 00 šroubová svorka přípojnice: PEN připojovací V svorka uzemnění třmenová svorka PE/M8 Stupeň hořlavosti: HB 40, V 0, dle ČSN EN , (kategorie B nesnadno hořlavé dle dříve platné ČSN ) Použití: Skříně a pilíře rozpojovací jistící lištové slouží pro rozpojování, rozbočování, průběžné připojení a jištění kabelových elektrorozvodných sítí. Technické provedení: Skříně jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Pro připojení vodičů jsou v nabídce jistící prvky s připojovacími V svorkami. Jmenovitý proud rozváděče udává součet proudů všech přívodů. Pokud bude potřeba připojit do skříně více přívodů, je nutné tyto přívody prostřídat s vývody tak, aby nebyla překročena maximální proudová zatížitelnost pracovních přípojnic rozváděče (viz. schéma zapojení SR622). V případě potřeby rozšíření počtu vývodů lze nahradit jednu pojistkovou lištu vel. 2 redukcí typu R220 s dvěma poj.lištami vel. 00. Kabelové skříně osazené pra porci tvaru V jsou standardně vybaveny třmeny. V případě kompaktních pilířů bude dodána zvlášť kabelová skříň a příslušný pilířový podstavec. Výrobek odpovídá požadavkům platné normy: ČSN EN , ČSN EN , ČSN Provedené zkoušky: Certifikát EZÚ č ES Prohlášení o shodě 12 a 13 zák. č. 22/1997 Sb. + NV č. 17/2003 Sb. o technických požadavcích na elektrická zařízení nízkého napětí z hlediska bezpečnosti osob, majetku a životního prostředí. SR 822 Příklad údajů pro objednávku: Typové označení: SR 622/NKW2 Popis: Rozpojovací jistící lištový kompaktní pilíř obsahující šest pojistkových lišt vel. 2, pilíř je vyroben z termosetu, je určený pro instalaci do volného prostoru, s připojovacími praporci tvaru V osazenými třmeny, uzavírání dveří tříbodové na závěr pro odvětví energetiky. SD 022

19 Technické parametry ČEZ E.ON Typ Materiálové provedení Konstrukční provedení Způsob připojení přívodu Uzavírání dveří Jmenovitý proud vývodu In [A] Zkratová odolnost Iz [ka] Přístrojová výzbroj Vnější rozměry [A x B x C] [mm] Hmotnost [kg] Rozměry skříní a pilířů Skříň /NV Skříně rozpojovací jistící DO VÝKLENKU (pojistkové lišty vel.2): SR 322 / N V W x poj. lišta vel. 2, třmeny 470 x 940 x SR 422 / N V W x poj. lišta vel. 2, třmeny 470 x 940 x SR 522 / N V W x poj. lišta vel. 2, třmeny 620 x 940 x SR 622 / N V W x poj. lišta vel. 2, třmeny 780 x 940 x SR 722 / N V W x poj. lišta vel. 2, třmeny 780 x 940 x SR 822 / N V W x poj. lišta vel. 2, třmeny 930 x 940 x SR 922 / N V W x poj. lišta vel. 2, třmeny 1080 x 940 x Skříně rozpojovací jistící DO VÝKLENKU (pojistkové lišty kombinace vel. 2 a vel. 00): SR 442 / N V W x poj. lišta vel. 2, třmeny 2x poj. lišta vel. 00, třmeny 470 x 940 x SR 542 / N V W x poj. lišta vel. 2, třmeny 2x poj. lišta vel. 00, třmeny 470 x 940 x SR 642 / N V W x poj. lišta vel. 2, třmeny 2x poj. lišta vel. 00, třmeny 620 x 940 x SR 744 / N V W x poj. lišta vel. 2, třmeny 4x poj. lišta vel. 00, třmeny 620 x 940 x Skříně rozpojovací jistící DO VÝKLENKU (pojistkové lišty vel.2, s dělenou pracovní přípojnicí): SD 622 / N V W x poj. lišta vel. 2, třmeny, 1x rozp. lišta vel x 940 x SD 722 / N V W x poj. lišta vel. 2, třmeny 1x rozp. lišta vel x 940 x SD 822 / N V W x poj. lišta vel. 2, třmeny 1x rozp. lišta vel x 940 x SD 922 / N V W x poj. lišta vel. 2, třmeny 1x rozp. lišta vel x 940 x SD 022 / N V W x poj. lišta vel. 2, třmeny, 1x rozp. lišta vel x 940 x Skříně rozpojovací jistící DO VÝKLENKU (pojistkové lišty kombinace vel. 2 a vel. 00, s dělenou pracovní přípojnicí): SD742 / N V W 2 4x poj. lišta vel. 2, třmeny, 40 1x rozp. lišta vel. 2, 160 2x poj. lišta vel. 00, třmeny 780 x 940 x Skříně rozpojovací jistící KOMPAKTNÍ PILÍŘ (pojistkové lišty vel.2): SR 322 / N K W x poj. lišta vel. 2, třmeny 470 x 2135 x SR 422 / N K W x poj. lišta vel. 2, třmeny 470 x 2135 x SR 522 / N K W x poj. lišta vel. 2, třmeny 620 x 2135 x SR 622 / N K W x poj. lišta vel. 2, třmeny 780 x 2135 x SR 722 / N K W x poj. lišta vel. 2, třmeny 780 x 2135 x SR 822 / N K W x poj. lišta vel. 2, třmeny 930 x 2135 x SR 922 / N K W x poj. lišta vel. 2, třmeny 1080 x 2135 x Skříně rozpojovací jistící KOMPAKTNÍ PILÍŘ (pojistkové lišty kombinace vel. 2 a vel. 00): SR 442 / N K W x poj. lišta vel. 2, třmeny 2x poj. lišta vel. 00, třmeny 470 x 2135 x SR 542 / N K W x poj. lišta vel. 2, třmeny 2x poj. lišta vel. 00, třmeny 470 x 2135 x SR 642 / N K W x poj. lišta vel. 2, třmeny 2x poj. lišta vel. 00, třmeny 620 x 2135 x SR 744 / N K W x poj. lišta vel. 2, třmeny 4x poj. lišta vel. 00, třmeny 620 x 2135 x Skříně rozpojovací jistící KOMPAKTNÍ PILÍŘ (pojistkové lišty vel.2, s dělenou pracovní přípojnicí): SD 622 / N K W x poj. lišta vel. 2, třmeny, 1x rozp. lišta vel x 2135 x SD 722 / N K W x poj. lišta vel. 2, třmeny, 1x rozp. lišta vel x 2135 x SD 822 / N K W x poj. lišta vel. 2, třmeny, 1x rozp. lišta vel x 2135 x SD 922 / N K W x poj. lišta vel. 2, třmeny, 1x rozp. lišta vel x 2135 x SD 022 / N K W x poj. lišta vel. 2, třmeny, 1x rozp. lišta vel x 2135 x Skříně rozpojovací jistící KOMPAKTNÍ PILÍŘ (pojistkové lišty kombinace vel. 2 a vel. 00, s dělenou pracovní přípojnicí): SD 742 / N K W 2 SD 842 / N K W 2 Údaje pro objednávku x poj. lišta vel. 2, třmeny, 1x rozp. lišta vel. 2, 2x poj. lišta vel. 00, třmeny 5x poj. lišta vel. 2, třmeny, 1x rozp. lišta vel. 2, 2x poj. lišta vel. 00, třmeny 780 x 2135 x x 2135 x A (SR6.. - SR0.., SD6.. - SD0..) A (SR3.. - SR5..) Kompaktní pilíř /NK A (SR6.. - SR0.., SD6.. - SD0..) A (SR3.. - SR5..) SR 522 / NVW Na zakázku je možné vyrobit rozpojovací jistící skříně s různými variantami a počty poj. lišt vel. 00 a vel. 2 nebo osazené pojistkovými odpínači vel. 2.

20 Rozváděče a pilíře Schéma zapojení ER 111 ELEKTROMĚROVÉ PŘÍMÉ MĚŘENÍ 18 L1 L2 L3 FA ER 211 ER 212 ER 513 ER 121 Wh Wh 9 N FA2 9 N PEN Technické parametry: Jmenovité pracovní napětí: 230/ V Jmenovitý proud: ER do 63 A; ES,EP do A Jmenovitý kmitočet: 50 Hz Stupeň ochrany krytem: IP44/20C Stupeň mechanické ochrany: IK10 Ochrana při poruše (před dotykem neživých částí): automatickým odpojením od zdroje Max. průřez přívodních vodičů: ER do 16 mm 2 ES, EP přípoj. skříň do 240 mm 2 Max. průřez vývodních vodičů: silový obvod do 16 mm 2 pomocný obvod do 4 mm 2 Způsob připojení vodičů: přívod: vývod: ER svorky hl. jističe PEN svorkovnice PEN; svorky elektroměru ES, EP přípoj. skříň připojovací V svorka PEN připojovací V svorka ER, ES, EP řad. svorky do 16 mm 2 ; svorky elektroměru PEN svorkovnice PEN; svorky elektroměru řad. svorky do 4 mm 2 ; svorky HDO třmenová svorka PE/M8 pomocné obvody: příp. uzemnění Stupeň hořlavosti: HB 40, V 0, dle ČSN EN , (kategorie B nesnadno hořlavé dle dříve platné ČSN ) Použití: Elektroměrové rozváděče a pilíře jsou určeny jako měřící zařízení pro měření spotřeby el. energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Technické provedení: Elektroměrový rozváděč s vnitřní výzbrojí pro jednosazbové nebo dvousazbové měření. V sestavě s přípojkovou skříní je složen ze dvou skříní pevně spojených vedle sebe (ES) nebo pod sebou (EP). Vnitřní výzbroj se dle jednotlivých provedení sestává ze stavitelných úchytů pro upevnění elektroměru, přijímače HDO, jističe přijímače HDO u dvousazbových rozváděčů, svorkovnice PEN a řadových svorek pro vývod. Výzbroj přípojkové skříně standardně tvoří poj. spodky vel. 00 nebo vel. 2. Silové vodiče jsou jednotné o průřezu 10 mm 2 umožňující osazení hlavního třífázového jističe do 63 A. Kryty jsou upra veny na zaplombování. Rozváděče jsou dodávány bez hlavního jističe. U rozváděče ER513 je vnitřní osazení uzpůsobeno pro použití třífázového dvoutarifního elektroměru s přijímačem HDO (provedení pro PRE). Výrobek odpovídá požadavkům platné normy: ČSN EN , ČSN EN , ČSN EN , ČSN , ČSN Provedené zkoušky: Certifikát EZÚ č ES Prohlášení o shodě 12 a 13 zák. č. 22/1997 Sb. + NV č. 17/2003 Sb. o technických požadavcích na elektrická zařízení nízkého napětí z hlediska bezpečnosti osob, majetku a životního prostředí. Příklad údajů pro objednávku: Typové označení: ER212/PKP7P E.ON Popis: Elektroměrový kompaktní pilíř, umožňující osazení jedním třífázovým elektroměrem a přijímačem HDO pro přímé měření do In 63A, konstrukční provedení na desce s plombovatelným krytem jističů. Pilíř je vyroben z termoplastu, určený pro instalaci do volného prostoru připojením přívodních vodičů do svorek hlavního jističe, uzavírání dveří na trnový klíč 6x6mm a připojením vývod. vodičů do řadových svorek, určen pro připojení k distrib. soustavě spol. E.ON. Typové označení: ES /PKE8P ČEZ Popis: Elektroměrový kompaktní pilíř v kombinaci s přípojkovou skříní (uspořádání vedle sebe), umožňující osazení jedním třífázovým elektroměrem a přijímačem HDO pro přímé měření do In 63A, konstrukční provedení na desce s plombovatelným krytem jističů. Přípojková skříň je osazena jednou sadou pojistkových spodků vel. 00. Pilíř je vyroben z termoplastu, je určený pro instalaci do volného prostoru, s připojovacími praporci tvaru V osazenými třmeny pro smyčkování na přívodu, kombinované uzavírání dveří na trnový klíč 6x6mm (elektroměrový rozváděč) a jednoduchým závěrem pro odvětví energetiky (přípojková skříň). Připojení vývodních vodičů do řadových svorek, určen pro připojení k distribuční soustavě společnosti ČEZ. Poznámka: Při objednávce nutno uvést název (zkratku) energ. společnosti, k jejíž distribuční soustavě bude rozváděč připojen (instalován), z důvodu rozdílných připojovacích podmínek.

21 Technické parametry ČEZ E.ON PRE Typ Materiálové provedení Konstrukční provedení Způsob připojení přívodu Uzavírání dveří Způsob připojení vývodu Jmen. proud vývodu In [A] Zkratová odolnost Iz [ka] Přístrojová výzbroj Vnější rozměry [A x B x C] [mm] Hmotnost [kg] Rozváděč ER-/PV Rozměry rozváděče Kompaktní pilíř ER-/PK Elektroměrové rozváděče DO VÝKLENKU (1x jednotarifní, třífázový): ER 111 / P V P 7 P do x můstek PEN, 374 x 570 x 242 Přístroje pod plombovatelným průhledným krytem 8 ER 112 / P V P 7 P C do x 600 x x můstek PEN, řadové svorky, ER 112 / N V P 7 P do Přístroje na elektroměrové desce s 320 x 640 x plombovatelným krytem jističů ER 112 / K V P 7 P do x 510 x Elektroměrové rozváděče DO VÝKLENKU (2x jednotarifní, třífázový): ER 121 / P V P 7 P do x můstek PEN, Přístroje pod plombovatelným průhledným krytem 484 x 570 x ER 122 / N V P 7 P do x můstek PEN, řadové svorky, Přístroje na elektroměrové desce s plombovatelným krytem jističů 470 x 640 x Rozvádeč ER-/NV Kompaktní pilíř ER-/NK Elektroměrové rozváděče DO VÝKLENKU (1x dvoutarifní, třífázový): A A C ER 211 / P V P 7 P do x můstek PEN, 1x 1f. jistič 2A char.b pro HDO Přístroje pod plombovatelným průhledným krytem 484 x 570 x ER 212 / P V P 7 P do x 570 x ER 212 / P V P 7 P C do x můstek PEN, 1x 1f. jistič 2A char.b pro HDO, řadové svorky, x 600 x ER 212 / N V P 7 P do Přístroje na elektroměrové desce s 470 x 640 x 250 plombovatelným krytem jističů 16 ER 212 / K V P 7 P do x 510 x ER 513 / P V P 7 P do x 570 x ER 513 / P V P 7 P C do Přístroje na elektroměrové desce x 600 x ER 513 / N V P 7 P do s plombovatelným krytem jističů. 320 x 640 x ER 513 / K V P 7 P do x 510 x Elektroměrové rozváděče KOMPAKTNÍ PILÍŘ (1x jednotarifní, třífázový): ER 111 / P K P 7 P do x můstek PEN. Přístroje pod plombovatelným průhledným krytem. 374 x 1785 x ER 112 / P K P 7 P C do x můstek PEN, řadové svorky, x 1815 x přístroje na elektroměrové desce ER 112 / N K P 7 P do s plombovatelným krytem jističů. 320 x 1835 x Elektroměrové rozváděče KOMPAKTNÍ PILÍŘ (2x jednotarifní, třífázový): ER 121 / P K P 7 P do x můstek PEN, přístroje pod plombovatelným průhledným krytem. 484 x 1785 x ER 122 / N K P 7 P do x můstek PEN, řadové svorky, Přístroje na elektroměrové desce s plombovatelným krytem jističů Elektroměrové rozváděče KOMPAKTNÍ PILÍŘ (1x dvoutarifní, třífázový): 470 x 1835 x ER 211 / P K P 7 P do x můstek PEN, 1x 1f. jistič 2A char.b pro HDO Přístroje. pod plombovatelným průhledným krytem 484 x 1785 x ER 212 / P K P 7 P do x můstek PEN, 1x 1f. jistič 2A char.b pro HDO, 484 x 1785 x ER 212 / P K P 7 P C do řadové svorky, přístroje na elektroměrové desce x 1815 x ER 212 / N K P 7 P do s plombovatelným krytem jističů. 470 x 1835 x ER 513 / P K P 7 P do x 1785 x ER 513 / P K P 7 P C do Přístroje na elektroměrové desce s plombovatelným krytem jističů. x 1815 x ER 513 / N K P 7 P do x 1835 x údaje pro objednávku Na zakázku je možné vyrobit elektroměrové rozváděče s hodnotou hlavního jističe 80 A a 100 A. V případě potřeby je taktéž možné vyrobit na zakázku elektroměrové rozváděče jednofázové, popř. v provedení na stěnu nebo na sloup Rozváděč -/PV-C Kompaktní pilíř /PK C Rozváděč /KV ER 112/NVP7P ER 121/PVP7P ER 212/ KVP7P 19

22 Technické parametry ELEKTROMĚROVÉ S PŘÍPOJKOVOU SKŘÍNÍ VEDLE SEBE Rozvádeč ES /NV A C 640 Kompaktní pilíř ES /NK A C ČEZ, E.ON PRE Typ Materiálové provedení Konstrukční provedení Způsob připojení přívodu Uzavírání dveří Způsob připojení vývodu Jmenovitý proud vývodu In [A] Zkratová odolnost Iz [ka] Přístrojová výzbroj Elektroměrové rozváděče s přípojkovou skříní (vedle sebe) DO VÝKLENKU (1x jednotarifní, třífázový): Vnější rozměry [A x B x C] [mm] Hmotnost [kg] ES / P V E 8 P do x můstek PEN, 1x sada poj. spodků vel. 00. Přístroje pod plombovatelným průhledným krytem. 748 x 570 x ES / P V E 8 P do x můstek PEN, řadové svorky, 1x sada poj. spodků vel. 00. Přístroje na elektroměrové desce s plombovatelným krytem jističů. 858 x 570 x ES / N V E 8 P do x můstek PEN, řadové svorky, 1x sada poj. spodků vel. 00. Přístroje na elektroměrové desce s plombovatelným krytem jističů. Elektroměrové rozváděče s přípojkovou skříní (vedle sebe) DO VÝKLENKU (2x jednotarifní, třífázový): ES / P V E 8 P do x 640 x x můstek PEN, 2x sada poj. spodků vel. 00. Přístroje pod plombovatelným průhledným krytem. 858 x 570 x Rozváděč ES /PV Kompaktní pilíř ES /PK ES / N V E 8 P do x můstek PEN, řadové svorky, 2x sada poj. spodků vel. 00. Přístroje pod plombovatelným průhledným krytem. Elektroměrové rozváděče s přípojkovou skříní (vedle sebe) DO VÝKLENKU (1x dvoutarifní, třífázový): ES / P V E 8 P do ES / P V E 8 P do ES / N V E 8 P do ES / P V F 8 P do x můstek PEN, 1x sada poj. spodků vel. 00, jistič HDO 2A/1. Přístroje pod plombovatelným průhledným krytem. 1x můstek PEN, řadové svorky, 1x sada poj. spodků vel. 00, jistič 2A/1 (HDO). Přístroje na elektroměrové desce s plombovatelným krytem jističů. 1x můstek PEN, řadové svorky, 1x sada poj. spodků vel. 00, jistič 2A/1 (HDO). Přístroje na elektroměrové desce s plombovatelným krytem jističů. 930x 640 x x 570 x x 570 x x 640 x x sada poj. spodků vel. 2. Přístroje na elektro měrové desce s plombovatelným krytem jističů. 858 x 570 x x sada poj. spodků vel. 2. Přístroje na elektro měrové ES / N V F 8 P do desce s plombovatelným krytem jističů. 620 x 640 x Elektroměrové rozváděče s přípojkovou skříní (vedle sebe) KOMPAKTNÍ PILÍŘ (1x jednotarifní, třífázový): ES / P K E 8 P do x můstek PEN, 1x sada poj. spodků vel. 00. Přístroje pod plombovatelným průhledným krytem. 748 x 1785 x ES / P K E 8 P do x můstek PEN, řadové svorky, 1x sada poj. spodků vel. 00. Přístroje na elektroměrové desce s plombovatelným krytem jističů. 858 x 1785 x ES / N K E 8 P do x můstek PEN, řadové svorky, 1x sada poj. spodků vel. 00. Přístroje na elektroměrové desce s plombovatelným krytem jističů. Elektroměrové rozváděče s přípojkovou skříní (vedle sebe) KOMPAKTNÍ PILÍŘ (2x jednotarifní, třífázový): ES / P K E 8 P do x 1835 x x můstek PEN, 2x sada poj. spodků vel. 00. Přístroje pod plombovatelným průhledným krytem. 858 x 1785 x ES /NVE8P ES / N K E 8 P do x můstek PEN, řadové svorky, 2x sada poj. spodků vel. 00. Přístroje pod plombovatelným průhledným krytem. Elektroměrové rozváděče s přípojkovou skříní (vedle sebe) KOMPAKTNÍ PILÍŘ (1x dvoutarifní, třífázový): ES / P K E 8 P do ES / P K E 8 P do ES / N K E 8 P do ES / P K F 8 P do x můstek PEN, 1x sada poj. spodků vel. 00, jistič HDO 2A/1. Přístroje pod plombovatelným průhledným krytem. 1x můstek PEN, řadové svorky, 1x sada poj. spodků vel. 00, jistič 2A/1 (HDO). Přístroje na elektro měrové desce s plombovatelným krytem jističů. 1x můstek PEN, řadové svorky, 1x sada poj. spod ků vel. 00, jistič 2A/1 (HDO). Přístroje na elektro měrové desce s plombovatelným krytem jističů. 930x1835 x x 1785 x x 1785 x x 1835 x x sada poj. spodků vel. 2. Přístroje na elektro měrové desce s plombovatelným krytem jističů. 858 x 1785 x ES / N K F 8 P do Údaje pro objednávku 1x sada poj. spodků vel. 2. Přístroje na elektro měrové desce s plombovatelným krytem jističů. 620 x 1835 x
