1 Přenosná elektrocentrála EU 30i Návod k obsluze (překlad originálu) a Servisní knížka Honda Motor Co., Ltd CZ 3KZ /02/2010

2 e-spec logo bylo zavedeno s cílem přiblížit vám a označit výrobky, které byly vyrobeny s ohledem na zachování přírody pro příští generace. Nyní toto logo symbolizuje odpovědnost technologií použitých na motorech, motorových strojích, lodních motorech a jiných výrobcích HONDA k životnímu prostředí a je používáno k označení výrobků, které jsou symbolem špičkových ekologických technologií vyvinutých HONDOU. 2

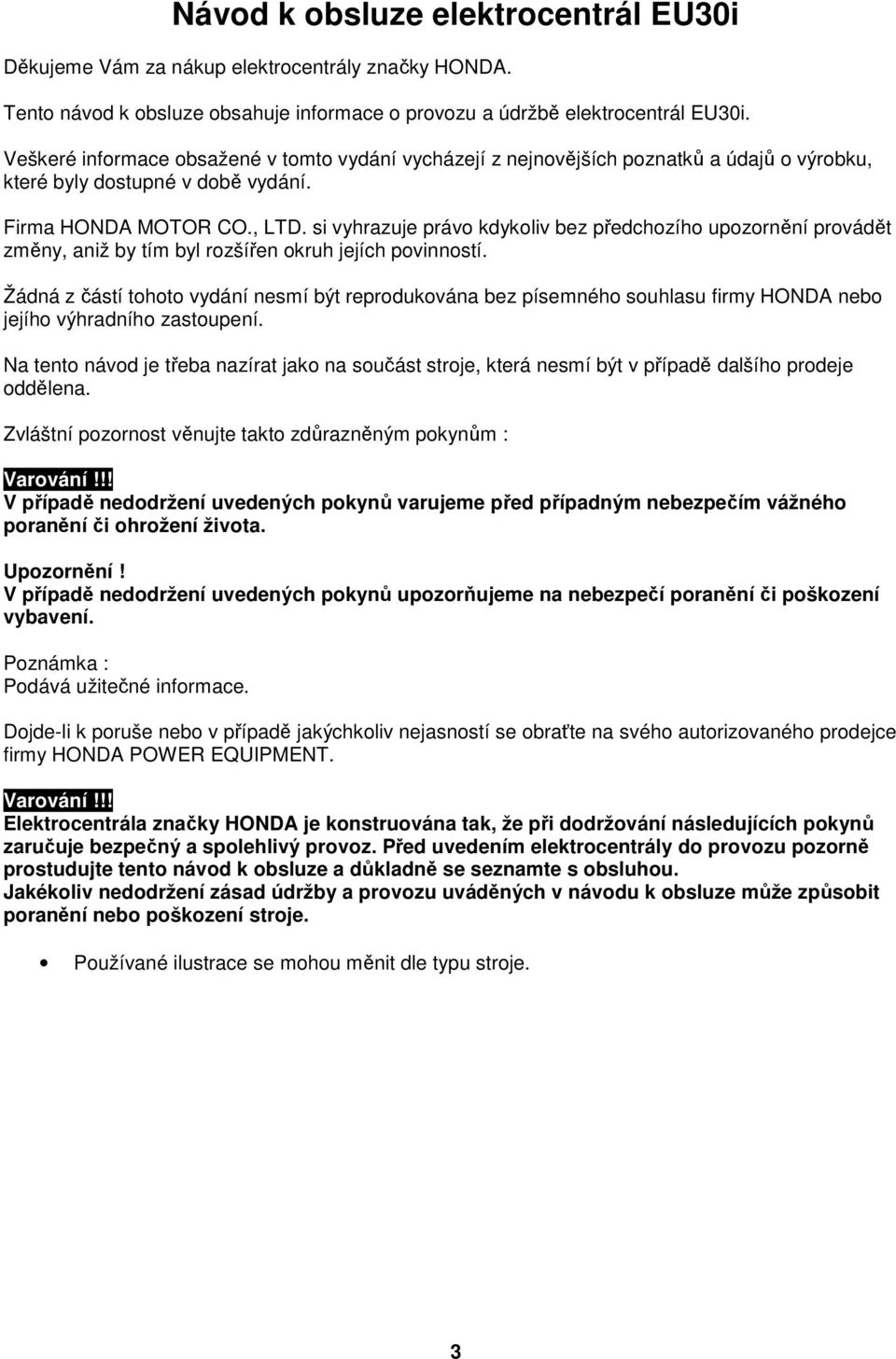

3 Návod k obsluze elektrocentrál EU30i Děkujeme Vám za nákup elektrocentrály značky HONDA. Tento návod k obsluze obsahuje informace o provozu a údržbě elektrocentrál EU30i. Veškeré informace obsažené v tomto vydání vycházejí z nejnovějších poznatků a údajů o výrobku, které byly dostupné v době vydání. Firma HONDA MOTOR CO., LTD. si vyhrazuje právo kdykoliv bez předchozího upozornění provádět změny, aniž by tím byl rozšířen okruh jejích povinností. Žádná z částí tohoto vydání nesmí být reprodukována bez písemného souhlasu firmy HONDA nebo jejího výhradního zastoupení. Na tento návod je třeba nazírat jako na součást stroje, která nesmí být v případě dalšího prodeje oddělena. Zvláštní pozornost věnujte takto zdůrazněným pokynům : Varování!!! V případě nedodržení uvedených pokynů varujeme před případným nebezpečím vážného poranění či ohrožení života. Upozornění! V případě nedodržení uvedených pokynů upozorňujeme na nebezpečí poranění či poškození vybavení. Poznámka : Podává užitečné informace. Dojde-li k poruše nebo v případě jakýchkoliv nejasností se obraťte na svého autorizovaného prodejce firmy HONDA POWER EQUIPMENT. Varování!!! Elektrocentrála značky HONDA je konstruována tak, že při dodržování následujících pokynů zaručuje bezpečný a spolehlivý provoz. Před uvedením elektrocentrály do provozu pozorně prostudujte tento návod k obsluze a důkladně se seznamte s obsluhou. Jakékoliv nedodržení zásad údržby a provozu uváděných v návodu k obsluze může způsobit poranění nebo poškození stroje. Používané ilustrace se mohou měnit dle typu stroje. 3

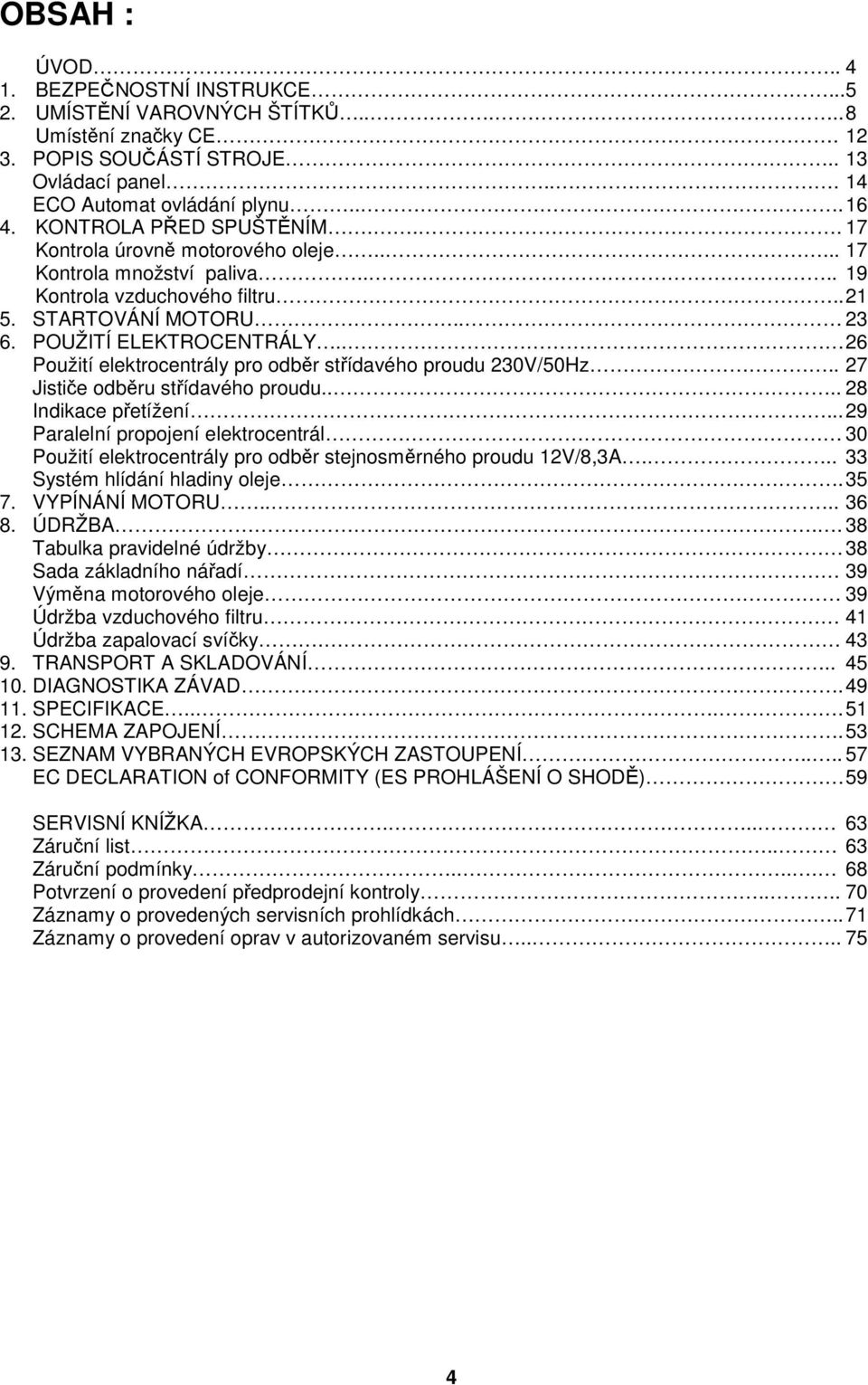

4 OBSAH : ÚVOD BEZPEČNOSTNÍ INSTRUKCE UMÍSTĚNÍ VAROVNÝCH ŠTÍTKŮ Umístění značky CE POPIS SOUČÁSTÍ STROJE Ovládací panel ECO Automat ovládání plynu KONTROLA PŘED SPUŠTĚNÍM Kontrola úrovně motorového oleje Kontrola množství paliva Kontrola vzduchového filtru STARTOVÁNÍ MOTORU POUŽITÍ ELEKTROCENTRÁLY.. 26 Použití elektrocentrály pro odběr střídavého proudu 230V/50Hz.. 27 Jističe odběru střídavého proudu Indikace přetížení Paralelní propojení elektrocentrál 30 Použití elektrocentrály pro odběr stejnosměrného proudu 12V/8,3A Systém hlídání hladiny oleje VYPÍNÁNÍ MOTORU ÚDRŽBA.. 38 Tabulka pravidelné údržby 38 Sada základního nářadí 39 Výměna motorového oleje 39 Údržba vzduchového filtru 41 Údržba zapalovací svíčky TRANSPORT A SKLADOVÁNÍ DIAGNOSTIKA ZÁVAD SPECIFIKACE SCHEMA ZAPOJENÍ SEZNAM VYBRANÝCH EVROPSKÝCH ZASTOUPENÍ EC DECLARATION of CONFORMITY (ES PROHLÁŠENÍ O SHODĚ) 59 SERVISNÍ KNÍŽKA Záruční list.. 63 Záruční podmínky Potvrzení o provedení předprodejní kontroly Záznamy o provedených servisních prohlídkách.. 71 Záznamy o provedení oprav v autorizovaném servisu

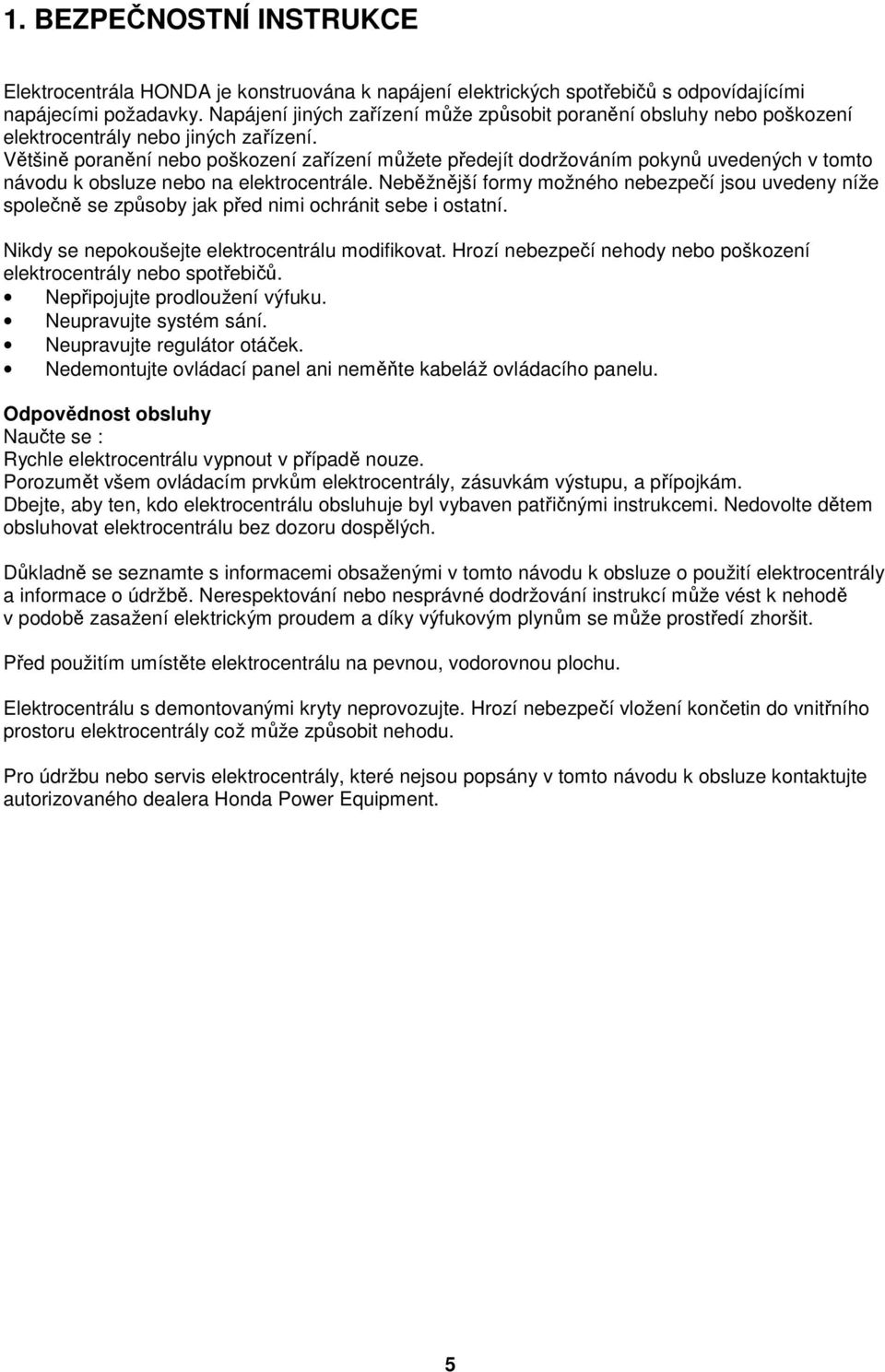

5 1. BEZPEČNOSTNÍ INSTRUKCE Elektrocentrála HONDA je konstruována k napájení elektrických spotřebičů s odpovídajícími napájecími požadavky. Napájení jiných zařízení může způsobit poranění obsluhy nebo poškození elektrocentrály nebo jiných zařízení. Většině poranění nebo poškození zařízení můžete předejít dodržováním pokynů uvedených v tomto návodu k obsluze nebo na elektrocentrále. Neběžnější formy možného nebezpečí jsou uvedeny níže společně se způsoby jak před nimi ochránit sebe i ostatní. Nikdy se nepokoušejte elektrocentrálu modifikovat. Hrozí nebezpečí nehody nebo poškození elektrocentrály nebo spotřebičů. Nepřipojujte prodloužení výfuku. Neupravujte systém sání. Neupravujte regulátor otáček. Nedemontujte ovládací panel ani neměňte kabeláž ovládacího panelu. Odpovědnost obsluhy Naučte se : Rychle elektrocentrálu vypnout v případě nouze. Porozumět všem ovládacím prvkům elektrocentrály, zásuvkám výstupu, a přípojkám. Dbejte, aby ten, kdo elektrocentrálu obsluhuje byl vybaven patřičnými instrukcemi. Nedovolte dětem obsluhovat elektrocentrálu bez dozoru dospělých. Důkladně se seznamte s informacemi obsaženými v tomto návodu k obsluze o použití elektrocentrály a informace o údržbě. Nerespektování nebo nesprávné dodržování instrukcí může vést k nehodě v podobě zasažení elektrickým proudem a díky výfukovým plynům se může prostředí zhoršit. Před použitím umístěte elektrocentrálu na pevnou, vodorovnou plochu. Elektrocentrálu s demontovanými kryty neprovozujte. Hrozí nebezpečí vložení končetin do vnitřního prostoru elektrocentrály což může způsobit nehodu. Pro údržbu nebo servis elektrocentrály, které nejsou popsány v tomto návodu k obsluze kontaktujte autorizovaného dealera Honda Power Equipment. 5

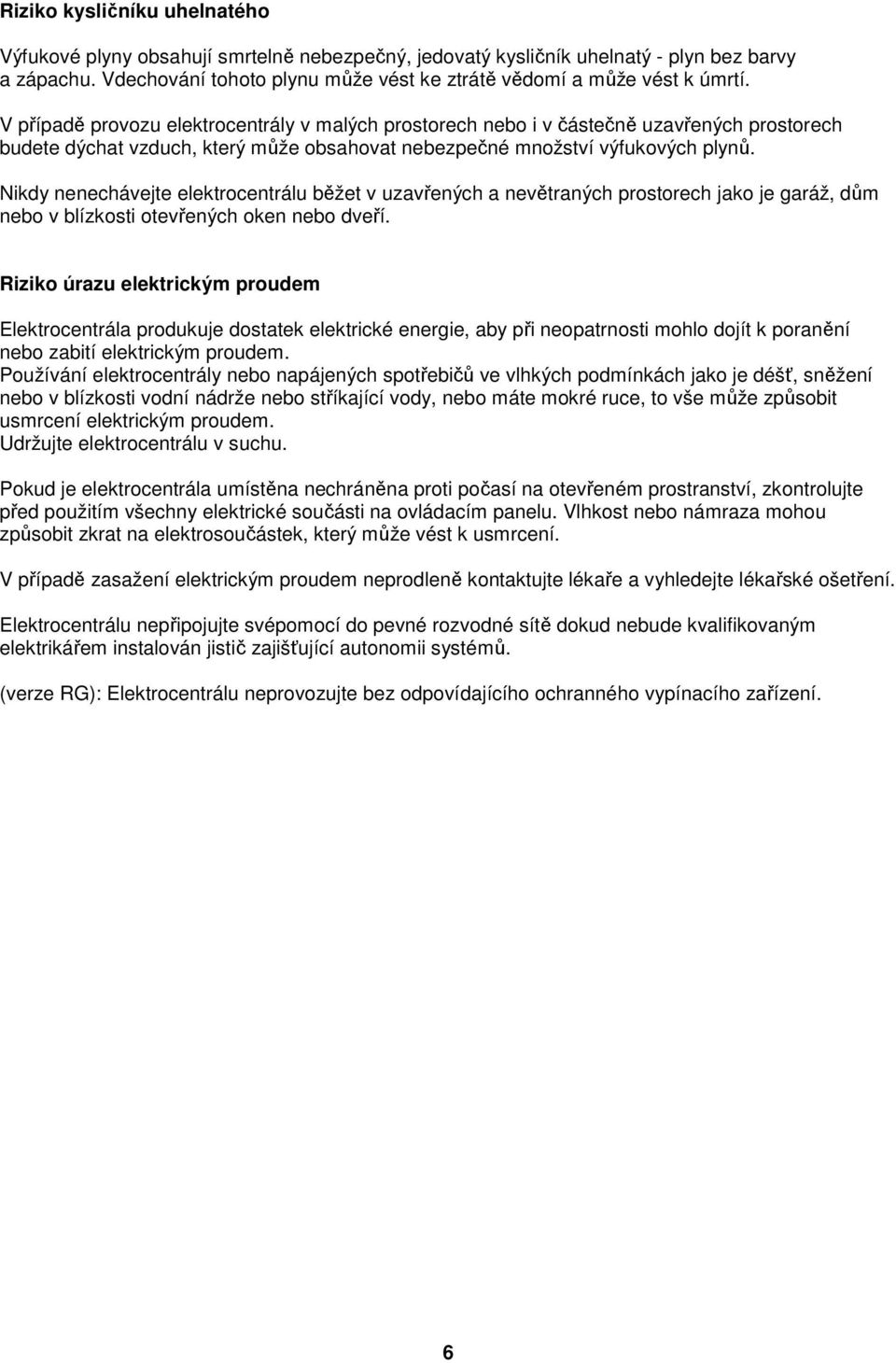

6 Riziko kysličníku uhelnatého Výfukové plyny obsahují smrtelně nebezpečný, jedovatý kysličník uhelnatý - plyn bez barvy a zápachu. Vdechování tohoto plynu může vést ke ztrátě vědomí a může vést k úmrtí. V případě provozu elektrocentrály v malých prostorech nebo i v částečně uzavřených prostorech budete dýchat vzduch, který může obsahovat nebezpečné množství výfukových plynů. Nikdy nenechávejte elektrocentrálu běžet v uzavřených a nevětraných prostorech jako je garáž, dům nebo v blízkosti otevřených oken nebo dveří. Riziko úrazu elektrickým proudem Elektrocentrála produkuje dostatek elektrické energie, aby při neopatrnosti mohlo dojít k poranění nebo zabití elektrickým proudem. Používání elektrocentrály nebo napájených spotřebičů ve vlhkých podmínkách jako je déšť, sněžení nebo v blízkosti vodní nádrže nebo stříkající vody, nebo máte mokré ruce, to vše může způsobit usmrcení elektrickým proudem. Udržujte elektrocentrálu v suchu. Pokud je elektrocentrála umístěna nechráněna proti počasí na otevřeném prostranství, zkontrolujte před použitím všechny elektrické součásti na ovládacím panelu. Vlhkost nebo námraza mohou způsobit zkrat na elektrosoučástek, který může vést k usmrcení. V případě zasažení elektrickým proudem neprodleně kontaktujte lékaře a vyhledejte lékařské ošetření. Elektrocentrálu nepřipojujte svépomocí do pevné rozvodné sítě dokud nebude kvalifikovaným elektrikářem instalován jistič zajišťující autonomii systémů. (verze RG): Elektrocentrálu neprovozujte bez odpovídajícího ochranného vypínacího zařízení. 6

7 Riziko požáru a popálení Elektrocentrálu neprovozujte v místech s vysokým rizikem možnosti vzniku požáru. Při provozu v dobře větrané místnosti je nutné zajistit adekvátní protipožární opatření.. Výfukový systém se při provozu zahřeje na velmi vysokou teplotu, což může vést ke vzniku požáru. Během provozu elektrocentrálu umístěte ve vzdálenosti min. 1m od budov a ostatního zařízení. Elektrocentrálu nezabudovávejte do žádné konstrukce. Elektrocentrálu provozujte mimo hořlavé látky. Některé součásti elektrocentrály se díky vnitřnímu spalování zahřívá a při doteku hrozí možnost vážných popálenin. Respektujte výstrahu na konstrukci elektrocentrály. Výfukový systém se při provozu zahřeje na velmi vysokou teplotu a tuto teplotu si udržuje ještě dlouhou dobu po vypnutí elektrocentrály. Nedotýkejte se horkého tlumiče výfuku. Před uskladněním ve vnitřním prostoru nechte elektrocentrálu vychladnout. Případný požár elektrocentrály nehaste přímým zalitím vodou. Používejte hasicí přístroj vhodný k hašení požáru elektroinstalace nebo olejů. V případě nadýchání vzniklých spalin při požáru elektrocentrály neprodleně kontaktujte lékaře a vyhledejte lékařské ošetření. Bezpečné tankování paliva Benzín je velice hořlavá látka a za určitých podmínek vysoce výbušná. Před tankováním nechte elektrocentrálu vychladnout. Palivo tankujte v dobře větraném prostoru při vypnutém motoru. Při manipulaci s palivem nekuřte a zabraňte přístupu s otevřeným ohněm. Palivo skladujte výhradně v nádobách k tomuto účelu určených. Pokud došlo k rozlití paliva, palivo ihned dosucha vytřete, elektrocentrálu přemístěte na otevřené prostranství a před dalším nastartováním nechte zbytky paliva řádně odpařit. Likvidace odpadů Nelikvidujte starý vyřazený stroj, akumulátor, oleje, atd. pouhým odložením do odpadků. Při likvidaci takových látek dodržujte zákony o ochraně životního prostředí nebo kontaktujte svého autorizovaného dealera. Doporučuje se dopravovat použitý olej v uzavřených nádobách do sběrny použitých olejů. Použitý olej nevyhazujte mezi odpadky a nelijte do kanalizace, odpadu nebo na zem. Nesprávná likvidace akumulátorů vede k vážnému poškození životního prostředí. Při likvidaci akumulátorů a baterií dodržujte zákony o ochraně životního prostředí a pro výměnu kontaktujte svého autorizovaného dealera. 7

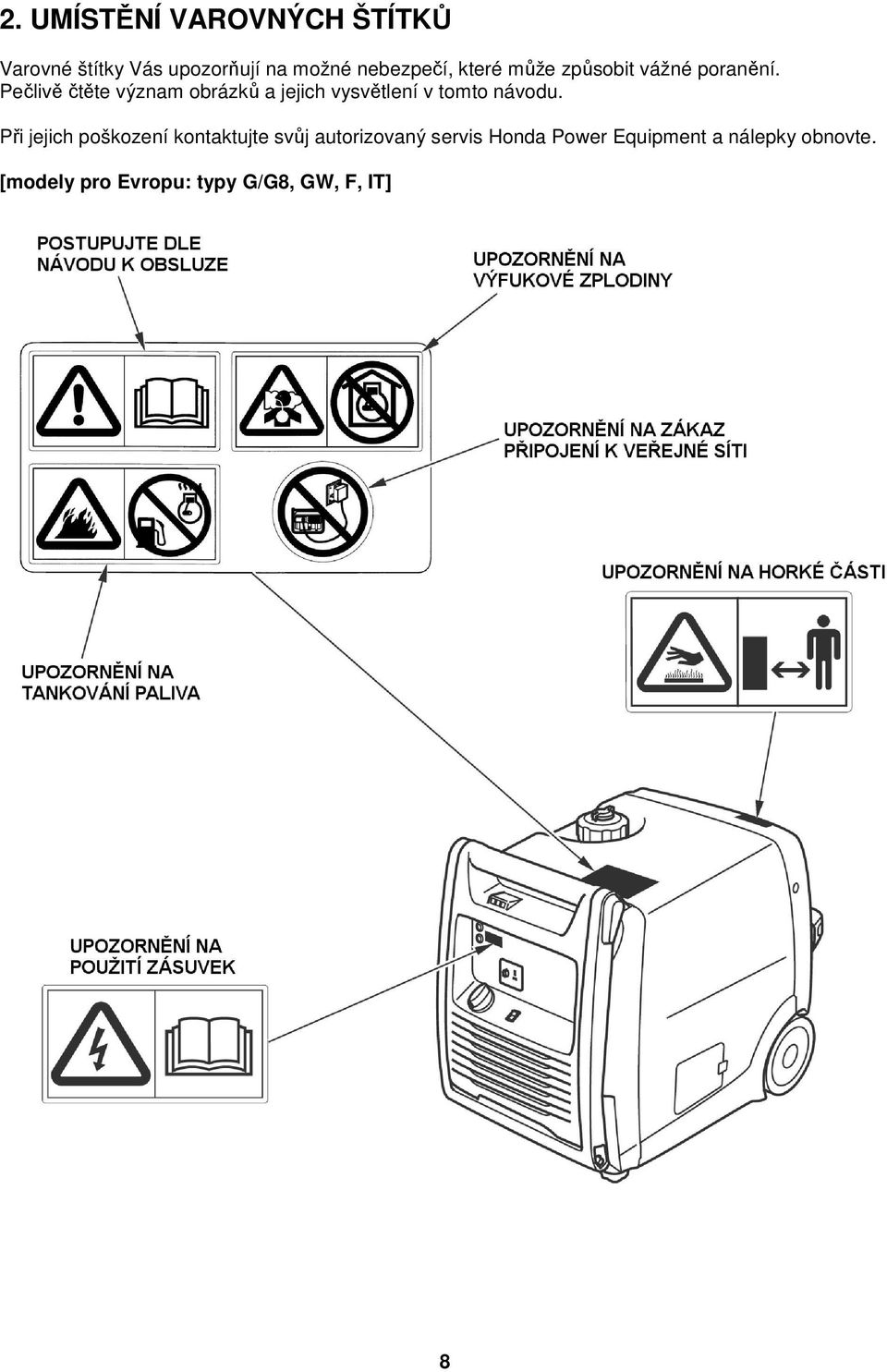

8 2. UMÍSTĚNÍ VAROVNÝCH ŠTÍTKŮ Varovné štítky Vás upozorňují na možné nebezpečí, které může způsobit vážné poranění. Pečlivě čtěte význam obrázků a jejich vysvětlení v tomto návodu. Při jejich poškození kontaktujte svůj autorizovaný servis Honda Power Equipment a nálepky obnovte. [modely pro Evropu: typy G/G8, GW, F, IT] 8

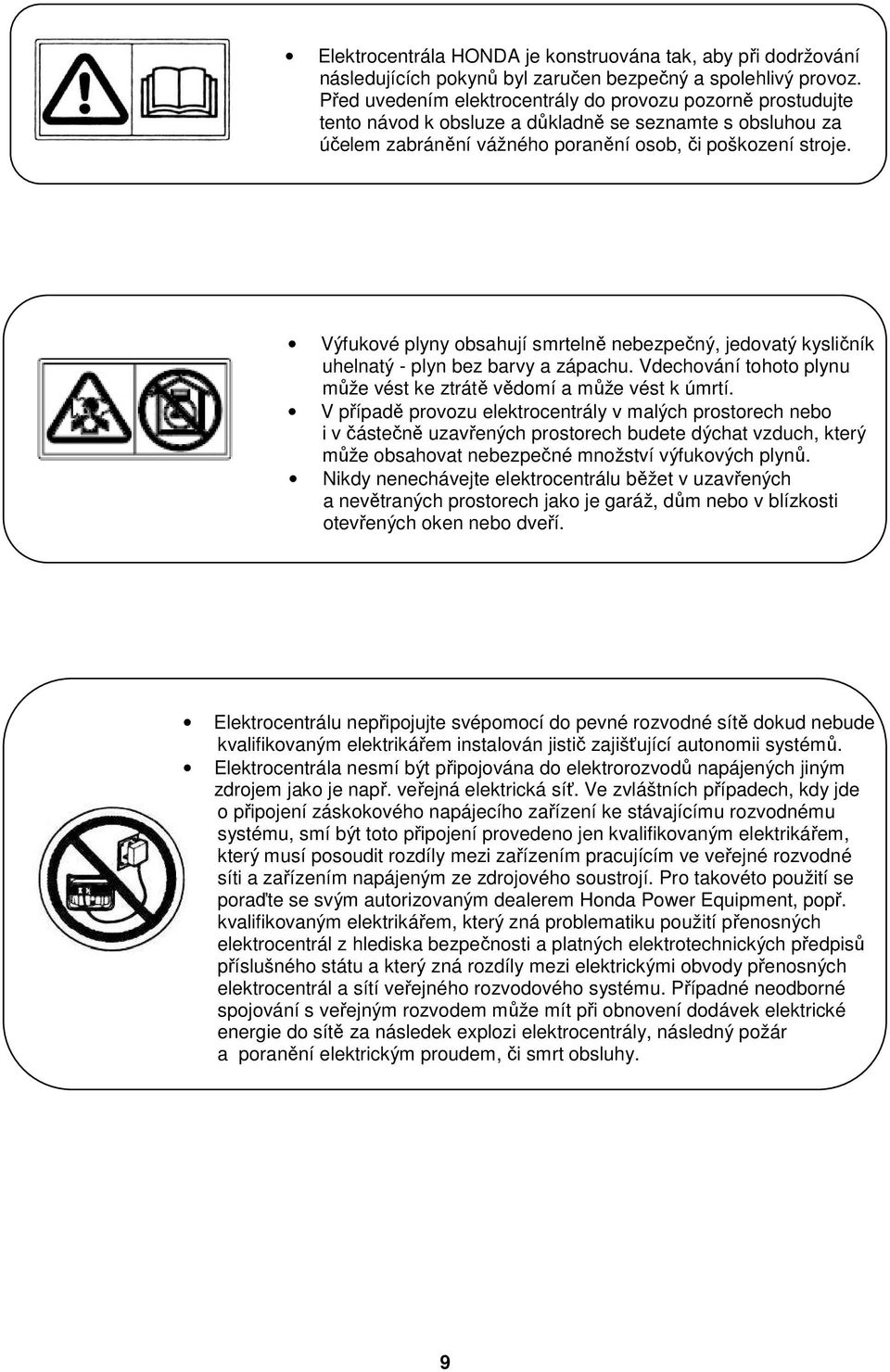

9 Elektrocentrála HONDA je konstruována tak, aby při dodržování následujících pokynů byl zaručen bezpečný a spolehlivý provoz. Před uvedením elektrocentrály do provozu pozorně prostudujte tento návod k obsluze a důkladně se seznamte s obsluhou za účelem zabránění vážného poranění osob, či poškození stroje. Výfukové plyny obsahují smrtelně nebezpečný, jedovatý kysličník uhelnatý - plyn bez barvy a zápachu. Vdechování tohoto plynu může vést ke ztrátě vědomí a může vést k úmrtí. V případě provozu elektrocentrály v malých prostorech nebo i v částečně uzavřených prostorech budete dýchat vzduch, který může obsahovat nebezpečné množství výfukových plynů. Nikdy nenechávejte elektrocentrálu běžet v uzavřených a nevětraných prostorech jako je garáž, dům nebo v blízkosti otevřených oken nebo dveří. Elektrocentrálu nepřipojujte svépomocí do pevné rozvodné sítě dokud nebude kvalifikovaným elektrikářem instalován jistič zajišťující autonomii systémů. Elektrocentrála nesmí být připojována do elektrorozvodů napájených jiným zdrojem jako je např. veřejná elektrická síť. Ve zvláštních případech, kdy jde o připojení záskokového napájecího zařízení ke stávajícímu rozvodnému systému, smí být toto připojení provedeno jen kvalifikovaným elektrikářem, který musí posoudit rozdíly mezi zařízením pracujícím ve veřejné rozvodné síti a zařízením napájeným ze zdrojového soustrojí. Pro takovéto použití se poraďte se svým autorizovaným dealerem Honda Power Equipment, popř. kvalifikovaným elektrikářem, který zná problematiku použití přenosných elektrocentrál z hlediska bezpečnosti a platných elektrotechnických předpisů příslušného státu a který zná rozdíly mezi elektrickými obvody přenosných elektrocentrál a sítí veřejného rozvodového systému. Případné neodborné spojování s veřejným rozvodem může mít při obnovení dodávek elektrické energie do sítě za následek explozi elektrocentrály, následný požár a poranění elektrickým proudem, či smrt obsluhy. 9

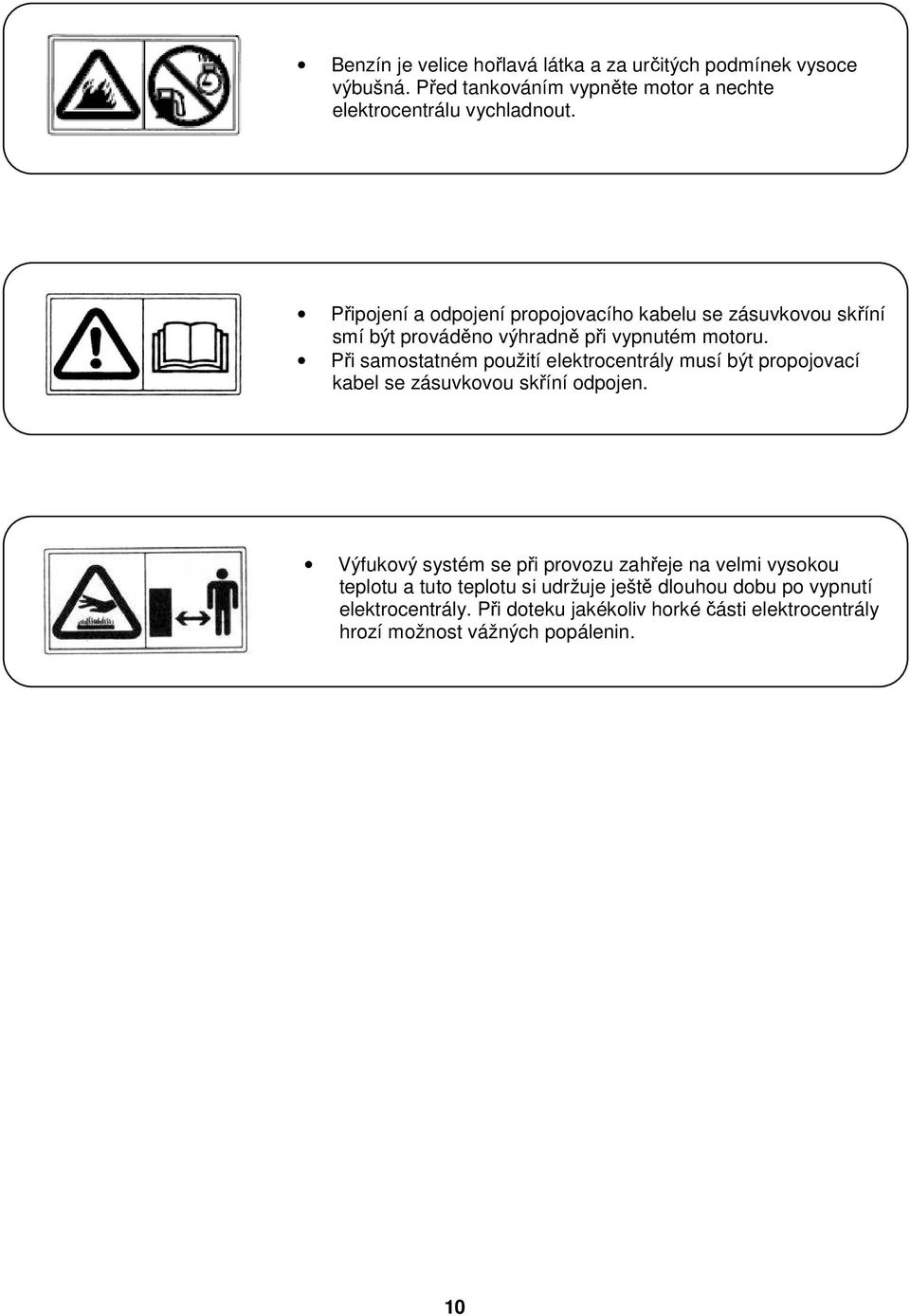

10 Benzín je velice hořlavá látka a za určitých podmínek vysoce výbušná. Před tankováním vypněte motor a nechte elektrocentrálu vychladnout. Připojení a odpojení propojovacího kabelu se zásuvkovou skříní smí být prováděno výhradně při vypnutém motoru. Při samostatném použití elektrocentrály musí být propojovací kabel se zásuvkovou skříní odpojen. Výfukový systém se při provozu zahřeje na velmi vysokou teplotu a tuto teplotu si udržuje ještě dlouhou dobu po vypnutí elektrocentrály. Při doteku jakékoliv horké části elektrocentrály hrozí možnost vážných popálenin. 10

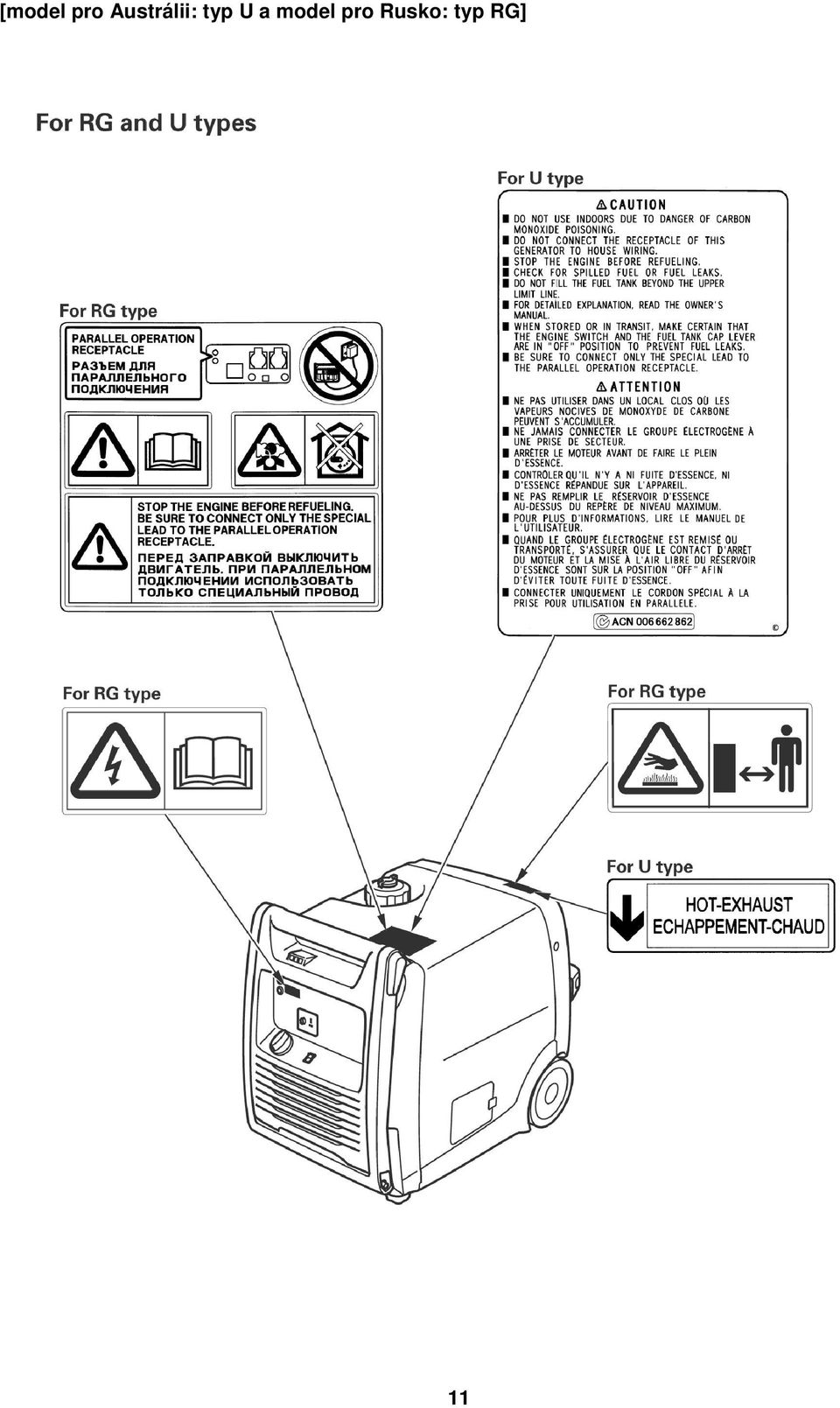

11 [model pro Austrálii: typ U a model pro Rusko: typ RG] 11

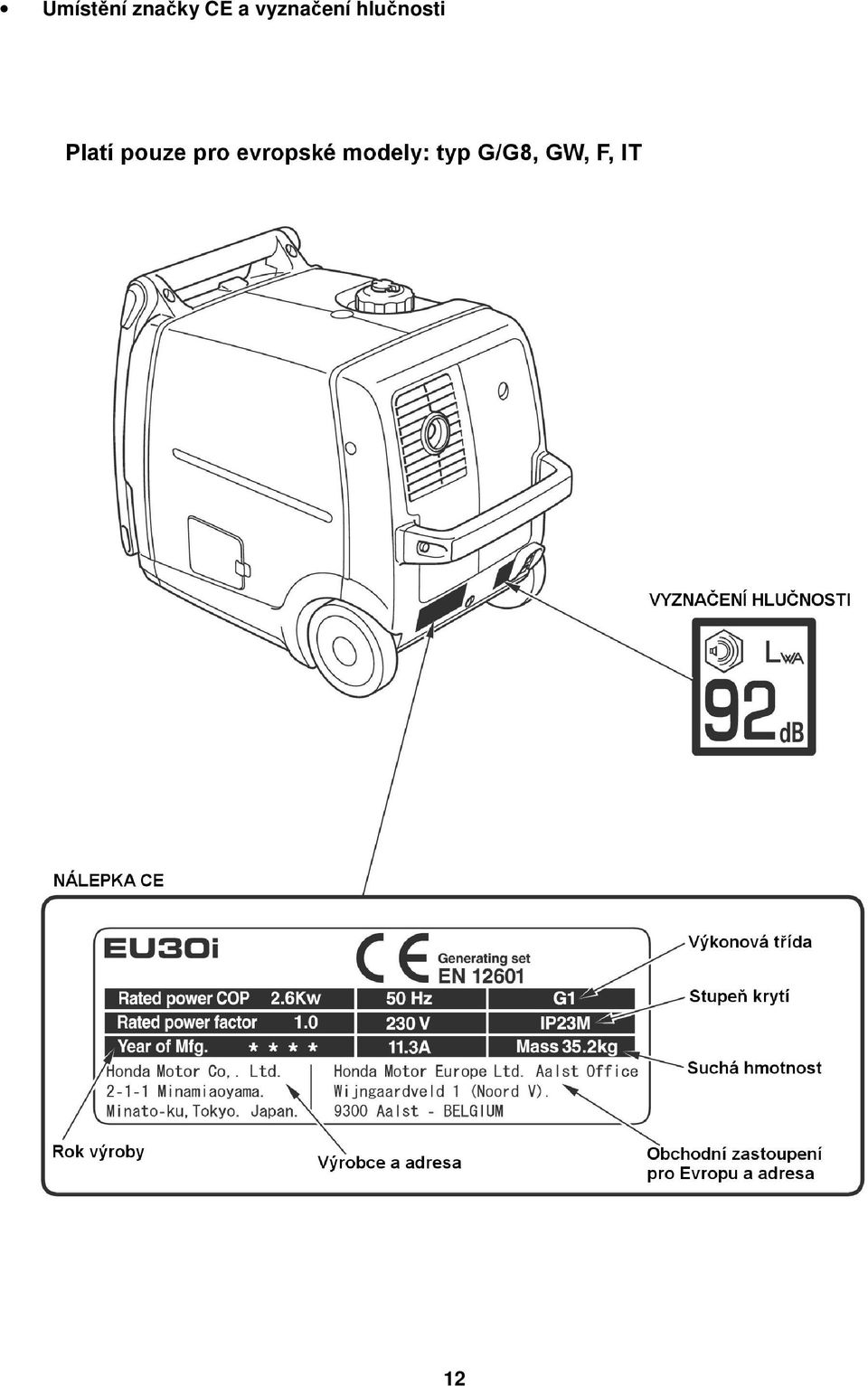

12 Umístění značky CE a vyznačení hlučnosti 12

13 3. POPIS SOUČÁSTÍ STROJE Zaznamenejte níže výrobní číslo rámo, které bude nutné znát při jakémkoliv kontaktu se servisem. Výrobní číslo rámu elektrocentrály:.. 13

14 Ovládací panel 14

15 [model pro Austrálii: typ U] 15

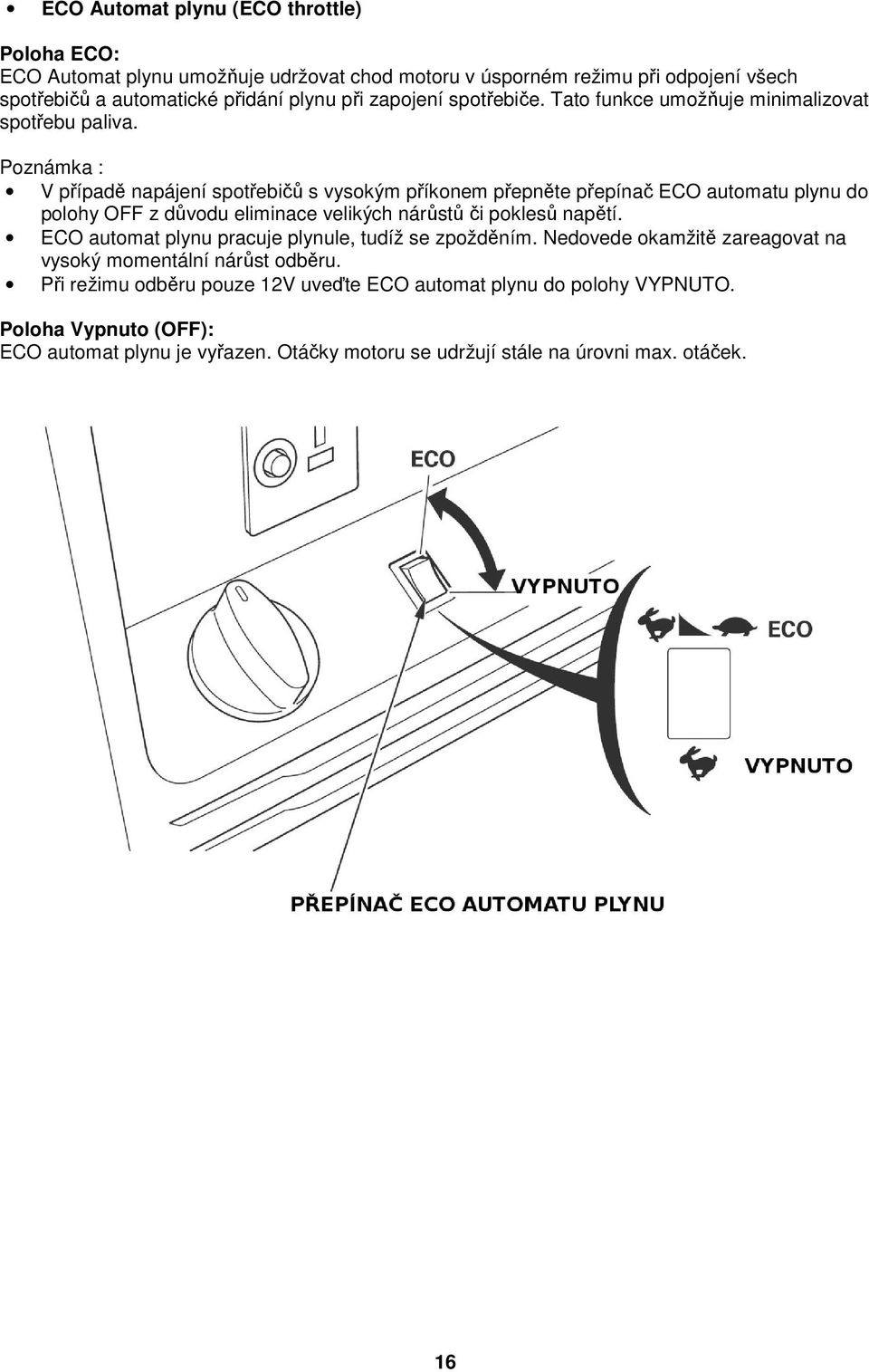

16 ECO Automat plynu (ECO throttle) Poloha ECO: ECO Automat plynu umožňuje udržovat chod motoru v úsporném režimu při odpojení všech spotřebičů a automatické přidání plynu při zapojení spotřebiče. Tato funkce umožňuje minimalizovat spotřebu paliva. Poznámka : V případě napájení spotřebičů s vysokým příkonem přepněte přepínač ECO automatu plynu do polohy OFF z důvodu eliminace velikých nárůstů či poklesů napětí. ECO automat plynu pracuje plynule, tudíž se zpožděním. Nedovede okamžitě zareagovat na vysoký momentální nárůst odběru. Při režimu odběru pouze 12V uveďte ECO automat plynu do polohy VYPNUTO. Poloha Vypnuto (OFF): ECO automat plynu je vyřazen. Otáčky motoru se udržují stále na úrovni max. otáček. 16

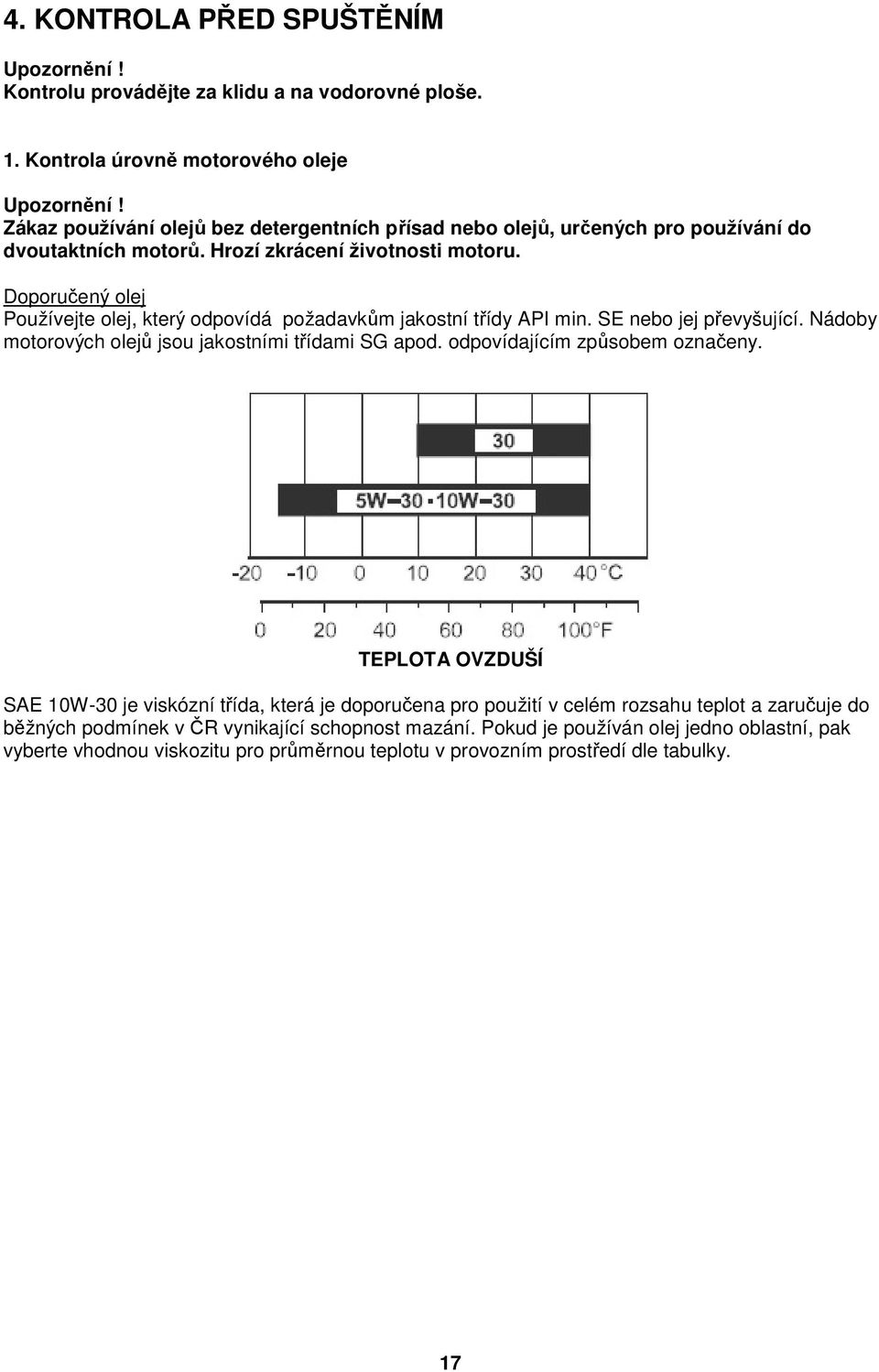

17 4. KONTROLA PŘED SPUŠTĚNÍM Upozornění! Kontrolu provádějte za klidu a na vodorovné ploše. 1. Kontrola úrovně motorového oleje Upozornění! Zákaz používání olejů bez detergentních přísad nebo olejů, určených pro používání do dvoutaktních motorů. Hrozí zkrácení životnosti motoru. Doporučený olej Používejte olej, který odpovídá požadavkům jakostní třídy API min. SE nebo jej převyšující. Nádoby motorových olejů jsou jakostními třídami SG apod. odpovídajícím způsobem označeny. TEPLOTA OVZDUŠÍ SAE 10W-30 je viskózní třída, která je doporučena pro použití v celém rozsahu teplot a zaručuje do běžných podmínek v ČR vynikající schopnost mazání. Pokud je používán olej jedno oblastní, pak vyberte vhodnou viskozitu pro průměrnou teplotu v provozním prostředí dle tabulky. 17

18 Otevřete servisní kryt. Vyšroubujte uzávěr hrdla plnění oleje a vytřete dosucha olejovou měrku. Poté olejovou měrku vsuňte zpět do plnícího hrdla, ale nešroubujte. Pohledem zkontrolujte úroveň smočení měrky (úroveň oleje). Je-li hladina oleje pod úrovní značky na měrce, doplňte do motoru doporučený olej až po horní úroveň značky na olejové měrce. Upozornění! Chod motoru s nedostatečným množstvím oleje může způsobit vážné poškození motoru. Poznámka: Kontrolka mazání vypne motor dříve, než-li úroveň oleje klesne pod bezpečnou min. úroveň, ale neopravňuje obsluhu opomíjet kontrolu hladiny oleje před každým použitím. 18

19 2. Kontrola množství paliva Při nízkém stavu paliva, palivo doplňte po spodní okraj palivového sítka. Po doplnění paliva řádně nádrž uzavřete dotažením uzávěru palivové nádrže. Používejte benzín běžně užívaný pro automobilové benzínové čtyřtaktní motory s min. výzkumným oktanovým číslem 91. (pumpované oktanové číslo min. 86). Nikdy nepoužívejte směs oleje a benzínu nebo benzín znečištěný či kontaminovaný. Zabraňte vnikání nečistot, prachu či vody do palivové nádrže. Varování!!! Benzín je za určitých podmínek velice snadno vznětlivý a výbušný. Tankujte v dobře větraném prostoru a při vypnutém motoru. Během tankování a v místech uskladnění pohonných hmot nekuřte a zabraňte přístupu s otevřeným ohněm. Palivovou nádrž nepřeplňujte ( v nalévacím hrdle by nemělo být palivo) a po skončení tankování nádrž řádně uzavřete. Dbejte, aby během tankování nedocházelo k rozlévání paliva. Benzínové výpary nebo přímo rozlité palivo se můžou velice snadno vznítit. Dojde-li k rozlití paliva, zajistěte, aby prostor byl před spuštěním zcela vysušen a benzínové výpary byly řádně odvětrány. Zabraňte opakovanému či delšímu kontaktu s pokožkou a vdechování benzínových výparů. UDRŽUJTE POHONNÉ HMOTY MIMO DOSAH DĚTÍ! Poznámka: Palivo se kazí velmi rychle v závislosti na faktorech jako je vystavení světlu, teplotě a času. V nejhorších případech může být palivo zkaženo během 30 dnů. Použitím takového zkaženého či kontaminovaného paliva může dojít k vážnému poškození motoru (zacpání karburátoru, zadřený ventil). Takové závady motoru způsobené zkaženým palivem nemohou být kryty zárukou. Z cílem zabránit výše uvedenému důrazně dodržujte následující doporučení: Používejte výhradně doporučený typ paliva viz. výše. Používejte čerstvé a čisté palivo. Pro zabránění rychlého zkažení paliva, palivo skladujte v certifikovaných kanystrech. V případě pravděpodobnosti odstavení stroje na dobu delší než 30 dní, palivo z nádrže vypusťte a odkalte z karburátoru. 19

20 Používání benzínu s obsahem alkoholu Jestliže se rozhodnete pro používání benzínu s obsahem alkoholu (gasohol), ujistěte se, že jeho oktanové číslo odpovídá výši doporučené Hondou. Existují 2 druhy gasoholů : První obsahuje etanol, druhý obsahuje metanol. Nepoužívejte benzín, který obsahuje více než 10% etanolu a benzín s příměsí metanolu (metylalkoholu nebo benzín s podílem prostředku na ochranu proti korozi a rozpouštědlo metanolu). V žádném případě nepoužívejte benzín s podílem metanolu vyšším než 5% i v případě, že benzín obsahuje rozpouštědlo a prostředek proti korozi. Upozornění! Závady na palivovém systému nebo provozní závady na motoru vzniklé používáním takovýchto pohonných látek nemohou být kryty zárukou. HONDA nemůže schválit používání pohonných látek s obsahem metanolu z důvodu neúplnosti posudku o vlastnostech takovýchto pohonných látek. Dříve než zakoupíte benzín u neznámé pumpy, ujistěte se, zda neobsahuje alkohol a v případě, že ano, zjistěte jaký druh a jaké množství. Pokud zjistíte po použití jakéhokoliv alkoholového benzínu jakékoliv nežádoucí jevy, nebo máte nějaké pochybnosti, použijte běžný benzín, který alkohol neobsahuje. 20

21 Kontrola vzduchového filtru Zkontrolujte pohledem stav a čistotu vložky vzduchového filtru. Uvolněte šroub servisních dvířek a otevřete servisní dvířka elektrocentrály. Vyjměte z komory sání vnější i hlavní filtrační vložku vzduchového filtru. Vložky prohlédněte, vyperte nebo v případě poškození či většího znečištění vyměňte. 21

22 Upozornění! Nikdy motor neprovozujte bez filtračních vložek vzduchového filtru. Škodlivé látky jako jsou prach a nečistoty by byly karburátorem nasávány do motoru, což vede k extrémně rychlému opotřebení motoru. 22

23 5. STARTOVÁNÍ MOTORU Dříve než budete motor startovat odpojte od elektrocentrály všechny spotřebiče. 1. Ventil odvzdušnění palivové nádrže uveďte do polohy OTEVŘENO. Poznámka : Během přepravy musí být ventil odvzdušnění palivové nádrže v poloze UZAVŘENO. Start za studena 2. Za studený start je považován start motoru, který neběžel po dobu delší než 5 min. před dobou delší než 10 min. Vypínač motoru přesuňte do polohy SYTIČ. Poznámka : Sytič nepoužívejte je-li motor zahřátý nebo při vyšší okolní teplotě. (poloha ZAPNUTO). 23

24 3. Lehce a pomalu povytahujte startovací rukojeť dokud nepocítíte lehký odpor. Poté zatáhněte za rukojeť silněji ve směru viz. obr. tak, aby se motor protočil. Upozornění! Rukojeť startéru může být spuštěným motorem rychle navinuta zpět a hrozí nečekané cuknutí ruky, které může způsobit poranění. Nedopusťte, aby se rukojeť ručního startéru po nastartování vracela rychle zpět proti motoru. Rukojeť popouštějte pomalu a plynule tak, aby nedošlo k poškození startéru. 4. Po rozběhnutí motoru a řádného zahřátí na provozní teplotu přesuňte páku sytiče do polohy ZAPNUTO. Poznámka: Pokud se motor vypne a není možné jej nastartovat, dříve než budete vyhledávat složitější závadu, zkontrolujte množství oleje v motoru (viz. str. 18). 24

25 Provoz ve vysokých nadmořských výškách Ve vysokých nadmořských výškách dochází ke změně poměru sycení paliva směrem k přesycení směsi.(bohatší směs). Má to za následek jak ztrátu výkonu, tak zvýšenou spotřebu paliva. Výkon motoru při provozu ve vysokých výškách se zlepší výměnou hlavní trysky s menší kalibrací a následnou změnou polohy šroubu regulace bohatosti směsi. Pokud motor pracuje dlouhodobě ve výškách nad 1500 m n.m. (5000 stop) navštivte svůj autorizovaný servis HONDA motorové stroje s cílem úpravy karburátoru. I po provedení výše popsaných úprav musí uživatel počítat s poklesem výkonu motoru přibližně o 3,5% na každých 300 m výšky navíc. Je zřejmé, že bez výše popsaných úprav je pokles výkonu ještě větší. Upozornění! Pokud je motor provozován naopak v nižších nadmořských výškách než-li na které je překalibrován karburátor, dochází z důvodu příliš chudé směsi paliva a vzduchu rovněž ke ztrátě na výkonu a může dojít i k poruše stroje. 25

26 6. POUŽITÍ ELEKTROCENTRÁLY Ujistěte se, že je při použití uzemněného spotřebiče řádně uzemněna i elektrocentrála. (verze RG pro Rusko): Pozor! Před použitím elektrocentrály je povinností elektrocentrálu řádně uzemnit. Způsob ochranného uzemnění musí odpovídat Směrnicím pro Zapojování Elektrického Zařízení. Uzemnění a uzemňovací kolík musí být zvoleny v souladu s články 1,7 a 1,8 Směrnice pro Zapojování Elektrického Zařízení a Státní Normy (GOST) Obvykle průřez měděného zemnícího kolíku by měl být min. 4 mm 2. Varování!!! Elektrocentrálu nepřipojujte svépomocí do pevné rozvodné sítě dokud nebude kvalifikovaným elektrikářem instalován jistič zajišťující autonomii systémů. Elektrocentrála nesmí být připojována do elektrorozvodů napájených jiným zdrojem jako je např. veřejná elektrická síť. Ve zvláštních případech, kdy jde o připojení záskokového napájecího zařízení ke stávajícímu rozvodnému systému, smí být toto připojení provedeno jen kvalifikovaným elektrikářem, který musí posoudit rozdíly mezi zařízením pracujícím ve veřejné rozvodné síti a zařízením napájeným ze zdrojového soustrojí. Pro takovéto použití se poraďte se svým autorizovaným dealerem Honda Power Equipment, popř. kvalifikovaným elektrikářem, který zná problematiku použití přenosných elektrocentrál z hlediska bezpečnosti a platných elektrotechnických předpisů příslušného státu a který zná rozdíly mezi elektrickými obvody přenosných elektrocentrál a sítí veřejného rozvodového systému. Případné neodborné spojování s veřejným rozvodem může mít při obnovení dodávek elektrické energie do sítě za následek explozi elektrocentrály, následný požár a poranění elektrickým proudem, či smrt obsluhy. 26

27 Upozornění! Nepřekračujte předepsanou hranici zatížení u jednotlivých zásuvek. Elektrocentrálu nepřipojujte svépomocí do el. obvodu v domě. Hrozí poškození elektrocentrály nebo poškození spotřebičů. Elektrocentrálu nemodifikujte a nepoužívejte k jiným, než předepsaným účelům. Při použití elektrocentrály dodržujte dále následující. Nepřipojujte jakékoliv nástavce a prodloužení k výfuku motoru elektrocentrály. V případě použití prodlužovacího kabelu musí být kabel pryžový ohebný kabel (dle IEC 245) nebo jeho ekvivalent. Předepsané parametry pro použití prodlužovacího vedení: Průřez kabelu (mm 2 Max.délka (m) ) 1,5 60 2,5 100 Delší kabel díky vnitřnímu odporu snižuje max. odběr el. proudu. Elektrocentrálu udržujte mimo dosah elektrického vedení jako je např. komerční el. vedení. Poznámka: Zásuvka stejnosměrného proudu smí být používána současně s odběrem střídavého proudu. V případě současného odběru nesmí odběr střídavého proudu přesáhnout max. provozní (jmenovitý) výkon elektrocentrály 2,5 kva. Většina elektromotorů potřebuje při spuštění i vícekrát vyšší příkon než je štítkový příkon jmenovitý. Při trvalém provozu nepřekračujte provozní( jmenovitý) výkon elektrocentrály. V každém případě musí být zohledněn celkový příkon všech připojených elektrospotřebičů. Provoz elektrocentrály při odběru mezi jmenovitým a max. výkonem je omezen na max. 30 min. Značné překročení max. odběru má za následek automatické odpojení odběru střídavého proudu. Chvilkové nebo jen mírné překročení max. odběru zásuvky odběru střídavého proudu neodpojí, ale snižuje se tak celková životnost elektrocentrály. Provoz elektrocentrály na max. výkon (3,0 kva) je omezen na max. 30 min. Při trvalém provozu nepřekračujte provozní( jmenovitý) výkon elektrocentrály (2,6 kva). V každém případě musí být zohledněn celkový příkon všech připojených elektrospotřebičů. Použití elektrocentrály pro odběr střídavého proudu (AC) 1. Nastartujte motor a zkontrolujte kontrolku výstupu (zelená). 2. Zkontrolujte, že spotřebič je vypnut a vsuňte zástrčku do zásuvky elektrocentrály. 27

28 Upozornění! Stálé přetěžování elektrocentrály, což je indikováno stálým rozsvícením kontrolky přetížení (červená) může mít za následek vážné poškození generátoru. Takové dlouhodobé zatížení elektrocentrály, které je indikováno občasným rozsvícením kontrolky přetížení, má za následek zkracování životnosti elektrocentrály. Ujistěte se, že všechny elektrospotřebiče, které mají být poháněny elektrocentrálou jsou v naprostém pořádku a nevykazují žádnou funkční závadu. Projevuje-li se na některém ze spotřebičů závada (běží pomalu, zastaví se, je abnormálně hlučný, kouří ), okamžitě elektrocentrálu vypněte. Poté spotřebič odpojte a odstraňte příčinu poruchy. Jističe odběru střídavého proudu (pro typy G/G8, GW, F a IT) V případě značného přetížení elektrocentrály (odběr větší než 3,0 kva) nebo v případě zkratu, při odběru z příslušné zásuvky dojde k automatickému vypnutí příslušného jističe zásuvky (tlačítkový jistič). V případě automatického vypnutí jističe se před další aktivací výstupu (stlačení tlačítkového jističe), ujistěte, že spotřebič je v pořádku a nepřevyšuje jmenovitou hodnotu jističe. 28

29 Elektrický výstup a indikace přetížení Kontrolka výstupu (zelená) je rozsvícena stále po dobu normálního provozu elektrocentrály. Signalizuje připravenost elektrocentrály k napájení spotřebiče. V případě přetížení elektrocentrály (odběr větší než 3,0 kva) nebo v případě zkratu, kontrolka výstupu (zelená) pohasne, rozsvítí se kontrolka přetížení (červená) a dojde k automatickému přerušení dodávky el. proudu do zásuvek elektrocentrály. V případě rozsvícení červené kontrolky přetížení okamžitě vypněte motor a zjistěte příčinu přetížení. Před použitím spotřebiče se ujistěte o jeho příkonu, zda nepřesahuje jmenovitý výkon elektrocentrály. Poté může být spotřebič připojen k elektrocentrále. Poznámka : Červená kontrolka přetížení se může rozsvítit i následujících případech : Jestliže je elektrocentrála přehřátá; dodávka el. proudu do zásuvek elektrocentrály se automaticky přeruší. Zkontrolujte vstup vzduchu do elektrocentrály zda není zanešen, či jinak poškozen. V případě napájení elektromotoru (či jiného podobného spotřebiče s velkým rozběhem) se mohou během spuštění rozsvítit kontrolka výstupu i kontrolka přetížení současně. Jedná se o naprosto normální jev, avšak za předpokladu, že kontrolka přetížení během 4 sekund pohasne. V případě, že kontrolka přetížení během této doby nepohasne a zůstává svítit, elektrocentrálu vypněte a kontaktujte svého autorizovaného prodejce HONDA Power Equipment. 29

30 Paralelní propojení elektrocentrál ( sfázování ) Dříve než připojíte jakýkoliv spotřebič, prostudujte pozorně kapitolu 6. POUŽITÍ ELEKTROCENTRÁLY. Elektrocentrály je možno propojit výhradně pomocí speciálního kabelu se zásuvkovým boxem určeného pouze k paralelnímu propojení dvou identických elektrocentrál (neplatí pro verzi G8). Ujistěte se, že celkový příkon napájených spotřebičů nepřesahuje výkon elektrocentrál. Max. doba provozu elektrocentrál na max. výkon je ohraničena na max. 30 min. Jestliže provozujete elektrocentrály na delší dobu, nepřekračujte jejich provozní (jmenovitý) výkon. Mezní doba provozu na maximum je 30 minut. Max. výkon při paralelním propojení dvou identických elektrocentrál je: Typy kromě verze G8: 6 kva Pro dlouhodobý odběr nepřekračujte jmenovitý výkon. Jmenovitý výkon při paralelním propojení elektrocentrál je 5,2 kva. V každém případě musí být zohledněn celkový příkon (VA) všech připojených elektrospotřebičů. Upozornění! Přílišné přetížení elektrocentrály, při kterém se aktivuje červená kontrolka přetížení může vést k poškození elektrocentrály. Dlouhodobé mírné přetěžování elektrocentrál, kdy dochází k problikávání červené kontrolky přetížení má za následek zkracování životnosti elektrocentrály. 30

31 Varování!!! Nikdy nepropojujte mezi sebou různé modely a typy elektrocentrál. K paralelnímu propojení elektrocentrál používejte výhradně speciální propojovací kabel. Propojování nebo rozpojování elektrocentrál provádějte pouze za klidu. (motory jsou vypnuty). V případě samostatného použití elektrocentrály musí být propojovací kabel odpojen. 1. Na přední manipulační rukojeť jedné z elektrocentrál zavěšte zásuvkovou skříň a delší konec propojovacího kabelu řádně zajistěte na přední manipulační rukojeť druhé z elektrocentrál pomocí kabelové svorky (viz. obr.). 2. Propojte pomocí speciálního propojovacího kabelu dvě identické elektrocentrály, řádně připevněte zemnící kabel k zemnícím svorkám. Během paralelního provozu umístěte elektrocentrály ve vzdálenosti min. 1 m od sebe. Dbejte, aby kabel nepřekážel v prostoru ručního startéru. Delší část propojovacího kabelu použijte pro elektrocentrálu bez zásuvkového boxu. Nenastavujte elektrocentrály výfuky směrem k sobě. 3. Elektrocentrály jsou opatřeny zemnící svorkou s možností uzemnění elektrocentrál pomocí vhodného zemnícího vodiče (dle platných elektrotechnických předpisů). V případě uzemnění spotřebiče je nutné řádně uzemnit i elektrocentrály. 31

32 4. Každý motor nastartujte v souladu s pokyny v kapitole 5. STARTOVÁNÍ MOTORU a ujistěte se, že svítí zelené kontrolky výstupu. 5. Ujistěte se, že všechny spotřebiče jsou vypnuty a poté můžete spotřebiče zapojit do zásuvkového boxu umístěného na propojovacím kabelu. 6. Po zapojení spotřebiče do zásuvkového boxu, můžete spotřebič spustit. Kontrolka výstupu (zelená) svítí. 31

33 Použití elektrocentrály pro odběr stejnosměrného proudu (DC) (12V/8,3A) Upozornění! Zásuvka pro napájení stejnosměrným proudem je určena výhradně pro dobíjení 12 V akumulátorové baterie automobilového typu. Poznámka: V případě používání stejnosměrné zásuvky, uveďte ECO automat plynu do polohy VYPNUTO. 1. Dobíjecí kabel připojte do zásuvky na elektrocentrále a poté na kontakty baterie. Varování!!! Z důvodu zabránění vzniku jiskření v blízkosti baterie připojujte dobíjecí kabel nejprve k elektrocentrále a až poté k baterii. Při odpojování baterie, odpojte nejdříve kabel od baterie. V případě dobíjení baterie, která je namontována v automobilu, či jiném zařízení, odpojte (-) kabel v automobilu dříve, než připojíte dobíjecí kabely. Připojení (-) kabelu zpět provádějte až po odpojení dobíjecích kabelů. Toto zabrání možnosti vzniku zkratu na baterii v případě přepólování kontaktů. Upozornění! Nestartujte motor automobilu či jiného zařízení, na kterém je namontována dobíjená baterie dříve, nežli odpojíte od baterie dobíjecí kabely. Může dojít k poškození elektrocentrály. Dbejte na správnost připojení pólů baterie. Při přepólování může dojít k vážnému poškození baterie nebo samotného elektrocentrály. 33

34 Varování!!! Baterie během dobíjení produkuje výbušný plyn. Při výbuchu může dojít k vážnému poranění a oslepení. Dodržujte proto zákaz manipulace s otevřeným ohněm, nekuřte a zajistěte dostatečné větrání prostoru dobíjení. NEBEZPEČÍ CHEMIKÁLIE: Baterie obsahuje elektrolyt (roztok kyseliny sírové). Jedná se o silnou žíravinu, která při kontaktu s pokožkou nebo s okem způsobí silné poleptání a poškození tkáně. Používejte proto ochranný oděv a brýle. V případě poleptání kůže, zasažené místo opláchněte pod proudem vody a vyhledejte lékaře. Zabraňte přístupu s otevřeným ohněm a nekuřte. PROTIOPATŘENÍ: V případě zasažení očí, proplachujte zasažené oko po dobu 15 min. a poté vyhledejte lékaře. NEBEZPEČÍ JEDU: Elektrolyt je prudce jedovatý! PROTIOPATŘENÍ: V případě požití je nutné vypít větší množství mléka s magneziem nebo rostlinným olejem a vyvolejte zvracení. Poté vyhledejte lékaře. Chraňte před dětmi. 2. Nastartujte motor elektrocentrály. Poznámka : Stejnosměrný výstup (12V) může být používán současně s výstupem střídavého proudu (~230V). V případě přetížení stejnosměrného výstupu, dojde k vypnutí jističe pro stejnosměrný proud. Dříve než stisknete pojistku, vyčkejte několik minut a poté stiskněte. Jistič pro stejnosměrný proud nechrání přebití akumulátoru. 34

35 Systém hlídání hladiny oleje kontrolka mazání Systém hlídání hladiny oleje je určen k ochraně motoru při náhlém poklesu hladiny olejové náplně. Systém hlídání hladiny oleje vypne motor dříve, než-li úroveň oleje klesne pod bezpečnou min. úroveň, ale neopravňuje obsluhu opomíjet kontrolu hladiny oleje před každým použitím.(vypínač motoru přitom zůstává v poloze ZAPNUTO). V případě poklesu hladiny oleje dojde společně s vypnutím motoru také k rozsvícení červené kontrolky na ovládacím panelu elektrocentrály. Zkontrolujte v tomto případě množství oleje v motoru a doplňte (viz. str. 18). 35

36 7. VYPÍNÁNÍ MOTORU Nouzové vypnutí: K nouzovému vypnutí motoru otočte vypínačem motoru do polohy VYPNUTO. Běžné vypnutí: 1. Odpojte ze zásuvek všechny připojené spotřebiče. 2. Vypínačem motoru otočte do polohy VYPNUTO. 36

37 3. Po řádném vychladnutí motoru ventil odvzdušnění palivové nádrže uveďte otočením ve směru proti otáčení hodinových ručiček do polohy VYPNUTO. Upozornění! Ujistěte se, že je ventil řádně uzavřen zvláště při transportu a uskladnění. 4. V případě propojení elektrocentrál (sfázování) pomocí speciálního kabelu vyjměte propojovací kabel z obou elektrocentrál. 37

38 8. ÚDRŽBA Předepsané prohlídky elektrocentrály v pravidelných intervalech jsou hlavním předpokladem pro dosažení optimálního stavu a dlouhé životnosti elektrocentrály. Varování!!! Ujistěte se, že před jakoukoliv údržbou je vypnutý motor. Předejdete tak řadě potencionálního nebezpečí: Výfukové plyny obsahují smrtelně nebezpečný, jedovatý kysličník uhelnatý. V případě chodu motoru elektrocentrály v malých prostorech nebo i v částečně uzavřených prostorech zajistěte účinné větrání. Hrozí nebezpečí popálení od horkých částí elektrocentrály. Před prací nechte elektrocentrálu řádně vychladnout. Nebezpečí poranění od pohyblivých částí. Dbejte zvýšené opatrnosti při údržbě. Výfukový systém se při provozu zahřeje na velmi vysokou teplotu a tuto teplotu si udržuje ještě dlouhou dobu po vypnutí elektrocentrály. Nedotýkejte se horkého tlumiče výfuku. Před údržbou nechte elektrocentrálu vychladnout. Upozornění! Pro opravy používejte výhradně originální náhradní díly Honda nebo jejich ekvivalent. V případě použití jiných neoriginálních dílů není zaručena potřebná kvalita a parametry a hrozí vážné poškození stroje. Doporučené intervaly pro údržbu a druh údržbových prací jsou uvedeny v následující tabulce: Tabulka pravidelné údržby NORMÁLNÍ INTERVALY ÚDRŽBY (1) Provádějte v uvedených měsíčních intervalech nebo provozních hodinách v závislosti co nastane dříve PŘEDMĚT ÚDRŽBY Před každým použitím První měsíc nebo 20 prov.hod. Každé 3 měsíce nebo 50 hod. Každých 6 měsíců nebo 100 hod. Každý rok nebo 300 hod. Motorový olej Kontrola hladiny O Výměna O O Vzduchový filtr Kontrola O Čištění O(2) Svíčka zapalování Čištění - Seřízení O Výměna O Vůle ventilů Kontrola - Seřízení O(3) Spalovací komora Čištění Každých 500 provozních hodin (3) Palivová nádrž a sítko Čištění O(3) Palivové hadičky Kontrola Každé 2 roky (v případě nutnosti vyměňte) (3) Poznámka : (1) V případě komerčního použití počet provozních hodin roste rychleji než kalendářní doba a vyžaduje odpovídající údržbu. (2) Při provozu v extrémně prašném prostředí operaci provádějte častěji. (3) Tyto operace by měly být prováděny autorizovaným servisem HONDA Power Equipment, který má k dispozici vhodné nářadí a dokumentaci. 38

39 Nářadí S elektrocentrálou je dodávána sada základního nářadí: trubkový klíč, klíč na zapalovací svíčku a vratidlo. Pro základní údržbu používejte toto nářadí. Použití nesprávného nářadí může způsobit poškození elektrocentrály. 1. Výměna oleje Olejovou náplň vypouštějte když je motor zahřátý. Upozornění! Před započetím úkonů se ujistěte zda je vypínač motoru v poloze VYPNUTO a ventil odvzdušnění palivové nádrže je v poloze VYPNUTO. 1) Aby se zlepšil přístup do prostoru pod elektrocentrálou, umístěte elektrocentrálu např. na dřevěné hranoly tloušťky min. 90 mm jak je znázorněno na obr. 39

40 2) Otevřete servisní dvířka a odšroubujte olejovou zátku. 3) Ve spodní části elektrocentrály otevřete záslepku. 4) Do prostoru pod elektrocentrálou v místě vypouštěcího šroubu umístěte vhodnou nádobu na zachycení vypouštěného oleje. 5) Pomocí trubkového klíče a vratidla dodávaných v sadě nářadí odšroubujte vypouštěcí šroub a těsnící podložku a nechte olej ř úplně vytéci všechen olej do předem připravené nádoby. 6) Nainstalujte zpět vypouštěcí šroub s novou těsnící podložkou a řádně dotáhněte. 7) Ve spodní části elektrocentrály uzavřete záslepku. 8) S elektrocentrálou ve vodorovné poloze doplňte předepsaný motorový olej na předepsanou úroveň (viz. kapitola 4. KONTROLA PŘED SPUŠTĚNÍM). 9) Namontujte zpět olejovou zátku a uzavřete servisní dvířka elektrocentrály. 40

41 Po každém kontaktu s použitým motorovým olejem ihned ruce nebo zasažené místo důkladně umyjte mýdlem. Poznámka : Použitý motorový olej likvidujte v souladu s odpovídajícími pravidly ochrany životního prostředí. Zakazuje se použitý olej vhazovat mezi odpadky, vylévat do kanalizace, odpadu nebo na zem. Doporučujeme proto dopravovat olej v uzavřených nádobách odevzdávat do sběrny použitých olejů. 2. Údržba vzduchového filtru Znečištěný vzduchový filtr brání přístupu dostatečného množství vzduchu do karburátoru, což má za následek nesprávné mísení benzínu a vzduchu, potažmo přehřívání motoru a jeho nadměrné opotřebování. Čištění vzduchového filtru provádějte častěji v případě provozu v nadměrně prašném prostředí. Varování!!! K čištění filtrační vložky nepoužívejte benzín nebo jiné hořlaviny s nízkým bodem vzplanutí. Může dojít k požáru nebo k explozi. Upozornění! Nikdy nenechávejte motor běžet bez vzduchového filtru. Dochází tak k nadměrnému opotřebení motoru. 1) Uvolněte šroub a demontujte servisní dvířka elektrocentrály. 41

42 2) Vyjměte obě části filtrační vložky. 3) Obě filtrační vložky vyperte v teplé vodě s pracím prostředkem (nesmí to být hořlavina) a řádně vymačkejte. V případě poškození filtrační vložky nebo enormního znečištění, vložku vyměňte. 4) Obě části filtrační vložky zlehka nasákněte čistým motorovým olejem a řádně vymačkejte přebytečný olej. 42

43 5) Ujistěte se, že gumové těsnění řádně sedí v drážce po obvodu tělesa sání. V případě poškození těsnění vyměňte. 6) Vložte hlavní i vnější filtrační vložky zpět do vzduchového filtru. Vnější filtrační vložku umístěte mezi horní a spodní trny. 7) Uzavřete a šroubem řádně zajistěte servisní dvířka elektrocentrály. 3. Údržba zapalovací svíčky Předepsaná zapalovací svíčka : BPR6ES (NGK) W20EPR-U (DENSO) Z důvodu zajištění plynulosti chodu motoru je nezbytné, aby zapalovací svíčka byla v bezvadném stavu, správně seřízená a neznečištěná. 1) Uvolněte šroub servisních dvířek na zadní straně elektrocentrály a servisní dvířka demontujte. 43

44 2) Odpojte kabel k zapalovací svíčce (fajfku). 3) Řádně očistěte okolí svíčky od případných nečistot. 4) Svíčku pomocí dodaného klíče na zapalovací svíčku demontujte. 5) Pohledem zkontrolujte stav svíčky. V případě, že je svíčka značně opotřebována, má prasklý izolátor nebo dochází k jeho odlupování, svíčku vyměňte. 6) Pomocí měrky nastavte správnou vzdálenost elektrod. V případě nutnosti vzdálenost upravte odpovídajícím přihnutím vnější elektrody. Vzdálenost mezi elektrodami by měla být: 0,7 0,8 mm 7) Ujistěte se, zda je těsnící kroužek v pořádku a rukou svíčku našroubujte tak, aby nedošlo k našroubování svíčky přes závit. 8) V případě použití nové zapalovací svíčky, dotahujte klíčem o 1/2 otáčky tak, aby došlo ke stlačení těsnícího kroužku. V případě použití staré svíčky, dotahujte klíčem pouze o 1/8 až 1/4 otáčky. 9) Nasaďte na svíčku fajfku s kabelem a zacvakněte. 10) Nasaďte a pomocí šroubu zajistěte servisní dvířka na zadní straně elektrocentrály. Upozornění! Zapalovací svíčka musí být řádně dotažena. Při nedostatečném dotažení hrozí samovolné vyšroubování svíčky a poškození agregátu, popř. poranění obsluhy. Nikdy nepoužívejte svíčku s nesprávným teplotním rozsahem. 44

45 9. TRANSPORT / SKLADOVÁNÍ Při transportu elektrocentrály uveďte odvzdušňovací ventil do polohy VYPNUTO tak, aby během transportu nedocházelo k rozlévání paliva a vypínač motoru uveďte do polohy VYPNUTO. Před uzavřením odvzdušňovacího ventilu nechte elektrocentrálu řádně vychladnout. Palivové výpary se mohou vznítit. Elektrocentrálu řádně upevněte ve svislé poloze tak, aby nedocházelo k nekontrolovanému pohybu. Transport Varování!!! Před transportem elektrocentrály: Palivovou nádrž nepřeplňujte. (Palivo by nemělo dosahovat hrdla palivové nádrže.) Elektrocentrálu neprovozujte během transportu. Před použitím elektrocentrálu vyložte a umístěte na dobře větraném místě. Během transportu zabraňte přímému vystavení elektrocentrály slunečnímu svitu. Teplota v uzavřeném automobilu na slunci prudce stoupá, dochází k nadměrnému odpařování paliva hrozí nebezpečí exploze. Při dlouhodobém transportu na rozbitých silnicích vypusťte z elektrocentrály palivo. Poznámka: Během transportu zvedejte a přidržujte elektrocentrálu za rukojeti v místech znázorněných šrafováním. 45

46 Během transportu elektrocentrálu zajistěte lany nebo popruhy. Elektrocentrálu přivazujte pouze v místech na madlech k tomu určených (viz. obr.) Elektrocentrálu neuvazujte za jiné části nebo za sklápěcí transportní rukojeť. Sklápěcí transportní rukojeť Sklápěcí transportní rukojeť byla zakomponována z důvodu snadného transportu a v případě stabilního použití by měla být sklopena. V transportní poloze na rukojeť nepokládejte žádné předměty. Vyklopení transportní rukojeti Oběma rukama jednoduše rukojeť vyklopte vzhůru do transportní polohy. Sklopení transportní rukojeti Oběma rukama stlačte transportní rukojeť směrem dolů dokud nezacvakne zámek rukojeti v pracovní poloze. Poznámka: Nepřevážejte elektrocentrálu pomocí transportní rukojeti po nerovném povrchu. Na elektrocentrálu nepokládejte žádné předměty. 46

47 Skladování Před uskladněním stroje na delší dobu (více než-li 1 měsíc) proveďte následující : 1) Ujistěte se, že skladovací prostor není vlhký a prašný. 2) Proveďte odkalení paliva z palivové nádrže a z karburátoru. Varování!!! Benzín je velice hořlavá látka a za určitých podmínek vysoce výbušná. Operaci provádějte v dobře větraném prostoru a při vypnutém motoru. Během odkalování a v místech uskladnění pohonných hmot nekuřte a zabraňte přístupu s otevřeným ohněm. a. Do předem připraveného certifikovaného kanystru odčerpejte zbylé palivo z nádrže. Doporučujeme použít ruční komerčně dostupnou pumpičku. Nepoužívejte elektrické čerpadlo. b. Uvolněte šroub servisních dvířek vzduchového filtru a servisní dvířka demontujte. (viz. str.41). c. Do prostoru pod odkalovací hadičku umístěte vhodnou nádobu na zachycení odkaleného benzínu. d. Vypínač motoru uveďte do polohy ZAPNUTO tak, aby se otevřel palivový kohout. (viz. str. 23). e. Uvolněte pomocí vhodného plochého šroubováku odkalovací šroub karburátoru a palivo nechte vytéci do předem připravené vhodné nádoby. f. Po odkalení benzínu řádně dotáhněte odkalovací šroub karburátoru. g. Namontujte zpět a řádně zajistěte šroubem servisní dvířka vzduchového filtru a vypínač motoru uveďte do polohy VYPNUTO. 47

48 3) Vyměňte olejovou náplň motoru (viz. str.39). 4) Otvorem pro zapalovací svíčku vlijte do spalovacího prostoru válce cca 1 polévkovou lžíci čistého motorového oleje. Zatáhněte 2-3 krát za startovací rukojeť a motor protočte tak aby došlo k rozptýlení oleje po celém prostoru válce. 5) Pomalu protáčejte motorem tak, aby píst zůstal v horní, kompresní úvrati a oba ventily byly v uzavřené poloze. Tato operace slouží k zabránění vzniku koroze ve vnitřním prostoru válce. Namontujte zpět zapalovací svíčku. 48

49 10. DIAGNOSTIKA PŘÍPADNÝCH ZÁVAD ČI POTÍŽÍ Motor nelze nastartovat Je dostatečné množství paliva NE Palivo doplňte. (viz.str.19) v nádrži? ANO Je vypínač motoru v poloze ZAPNUTO? NE Vypínač motoru uveďte do polohy ZAPNUTO. (viz.str.23) ANO Je v motoru dostatečné množství NE Doplňte vhodný olej na požadovanou oleje? úroveň. (viz.str.17) ANO Je zapalovací svíčka v pořádku? NE Svíčku vyměňte. NE Svíčku vyčistěte, nastavte elektrody, vysušte a v případě nutnosti vyměňte (viz.str.43) ANO V případě, že motor stále nelze nastartovat, předejte elektrocentrálu do značkového servisu HONDA Power Equipment. 49

50 Připojený spotřebič nepracuje Pro verze G/G8, GW, F, IT: Jistič pro odběr střídavého proudu Je jistič zásuvky pro odběr NE ZAPNĚTE. (viz.str.28) střídavého proudu ZAPNUT? ANO Svítí kontrolka výstupu (zelená)? ANO NE Svítí kontrolka přetížení (červená)? NE Elektrocentrálu předejte do značkového servisu HONDA Power Equipment. ANO Zkontrolujte stav napájeného Elektrocentrálu předejte do značkového servisu spotřebiče zda není závada V POŘÁDKU HONDA Power Equipment. na spotřebiči. VADNY * Vadný spotřebič vyměňte. * Před dalším používáním vadný spotřebič nechte opravit. Elektrocentrálu restartujte. Není napětí ve stejnosměrné 12V zásuvce Je zapnutý jistič pro stejnosměrný výstup? NE Zapněte jistič stejnosměrného proudu. (viz. str.34) ANO Elektrocentrálu předejte do značkového servisu HONDA Power Equipment. 50

51 11. SPECIFIKACE Typ elektrocentrály EU30i Kódové označení EAVJ MÍRY A VÁHY Délka 622 mm Šířka 379 mm Výška 489 mm Suchá hmotnost 35,2 kg MOTOR Model motoru GX160K1 Typ motoru 4-taktní jednoválec s rozvodem OHV Zdvihový objem 163 ccm Vrtání x Zdvih 68 x 45 mm Kompresní poměr 8,5 : 1 Otáčky motoru min -1 (při vypnutém ECO automatu plynu) Chlazení Vzduchem Zapalování Tranzistorové, bezdotykové Olejová náplň 0,53 lt. Objem palivové 5,9 lt. Zapalovací svíčka BPR6ES (NGK) W20EPR-U (DENSO) ALTERNÁTOR Model alternátoru EU30i Typ alternátoru G/G8, GW, F, IT, RG U Jmenovité napětí 230 V 240 V Výstup Jmenovitá frekvence 50Hz střídavého Jmenovitý proud 11,3 A 10,8 A proudu (AC) Jmenovitý výkon 2,6 kva Max. výkon 3,0 kva Výstup stejnosměrného proudu (DC) Hladina akustického tlaku v místě obsluhy (Testováno dle 2006/42/EC) Pouze pro dobíjení automobilové 12V baterie Max. dobíjecí proud 12V,8,3 A 74 db(a) Zkreslení 3 db(a) Hladina hluku naměřená (Testováno dle 2000/14/EC, 2005/88/EC) 89 db(a) Zkreslení 3 db(a) Hladina hluku garantovaná (Testováno dle 2000/14/EC, 2005/88/EC) 92 db(a) Změna parametrů vyhrazena. 51

52 uvedené údaje jsou hladiny emisí,které nejsou bezpodmínečně bezpečné pracovní hladiny.zatímco existuje souvztažnost mezi emisemi a hladinou expozice, nelze jednoznačně stanovit, zda-li je nutné přijímat nějaká opatření. Faktory, které ovlivňují aktuální velikost expozice při práci zahrnují charakteristiku pracovní místnosti, jiné zdroje hluku, atd., stejně tak jako počet pracujících strojů a ostatní související činnosti a doba, po kterou je obsluha vystavena expozici hluku. Také přípustná hladina hluku je závislá na zákonech každého státu. Tato informace umožňuje uživateli co nejlépe vyhodnotit nebezpečí a risk. 52

53 12. SCHEMA ZAPOJENÍ INDEX Verze G/G8, GW, F, IT, RG.. W -1 Verze U W - 2 SEZNAM ZKRATEK Zkratka Název v angl. jazyce Název v českém jazyce AC, CP AC Circuit Protector Jistič obvodu střídavého proudu AC, NF AC Noise Filter Filtrace zvlnění výst. napětí (střídavý) ACOR AC Output Receptacle Zásuvka střídavého proudu (B) B Type Typ B CoT Parallel Operation Socket Propojovací zásuvka CPB Control Panel Block Blok ovládacího panelu DC, D DC Diode Usměrňovací můstek DC, NF DC Noise Filter Filtrace zvlnění výst. napětí (stjnosměrný) DCOR DC Output Receptacle Zásuvka stejnosměrného proudu DC, W DC Winding Vinutí stejnosměrného proudu EcoSw Eco Throttle Switch Přepínač automatu plynu EgB Engine Block Motorová jednotka EgG Engine Ground Uzemnění motoru ESw Engine Switch Vypínač zapalování ExW Exciter Winding Budící vinutí FrB Frame Block Rám generátoru FrG Frame Ground Uzemnění rámu (G) G, GW, GP3 Types Typy G, GW, GP3 GeB Generator Block Alternátor GT Ground Terminar Zemnící přípojka IgC Ignition Coil Zapalovací cívka IU Inverter Unit Invertorový blok MW Main Winding Hlavní vinutí OLSw Oil Level Switch Hlídač hladiny oleje OAL Oil Alert Indicator Kontrolka poklesu hladiny oleje OI Overload Indicator Kontrolka přetížení (červená) PL Output Indicator Kontrolka výstupu (zelená) PC Pulser Coil Pulsační cívka RBx Receptacle Box for Parallel Operation Zásuvkový box paralelního propojení SW Sub Winding Budící vinutí SP Spark Plug Zapalovací svíčka SpU Spark Unit Jednotky zapalování StpM Stepping Motor Elektromotor ovládání karburátoru To Ge T Generator K elektrocentrále Barva vodiče Bl BLACK Černá Y YELLOW Žlutá Bu BLUE Modrá G GREEN Zelená R RED Červená W WHITE Bílá Br BROWN Hnědá Lg LIGHT GREEN Světle zelená Gr GRAY Šedivá LBu LIGHT BLUE Světle modrá O ORANGE Oranžová P PINK Růžová PŘEPÍNAČE Přepínač ECO Automatu plynu G/W R/W 53

54 ZÁSUVKY 54

55 SCHÉMA ZAPOJENÍ W

56 W

57 13. PŘEHLED HLAVNÍCH EVROPSKÝCH ZASTOUPENÍ 57

58 58

59 *1: Viz. specifikace str

60 60
