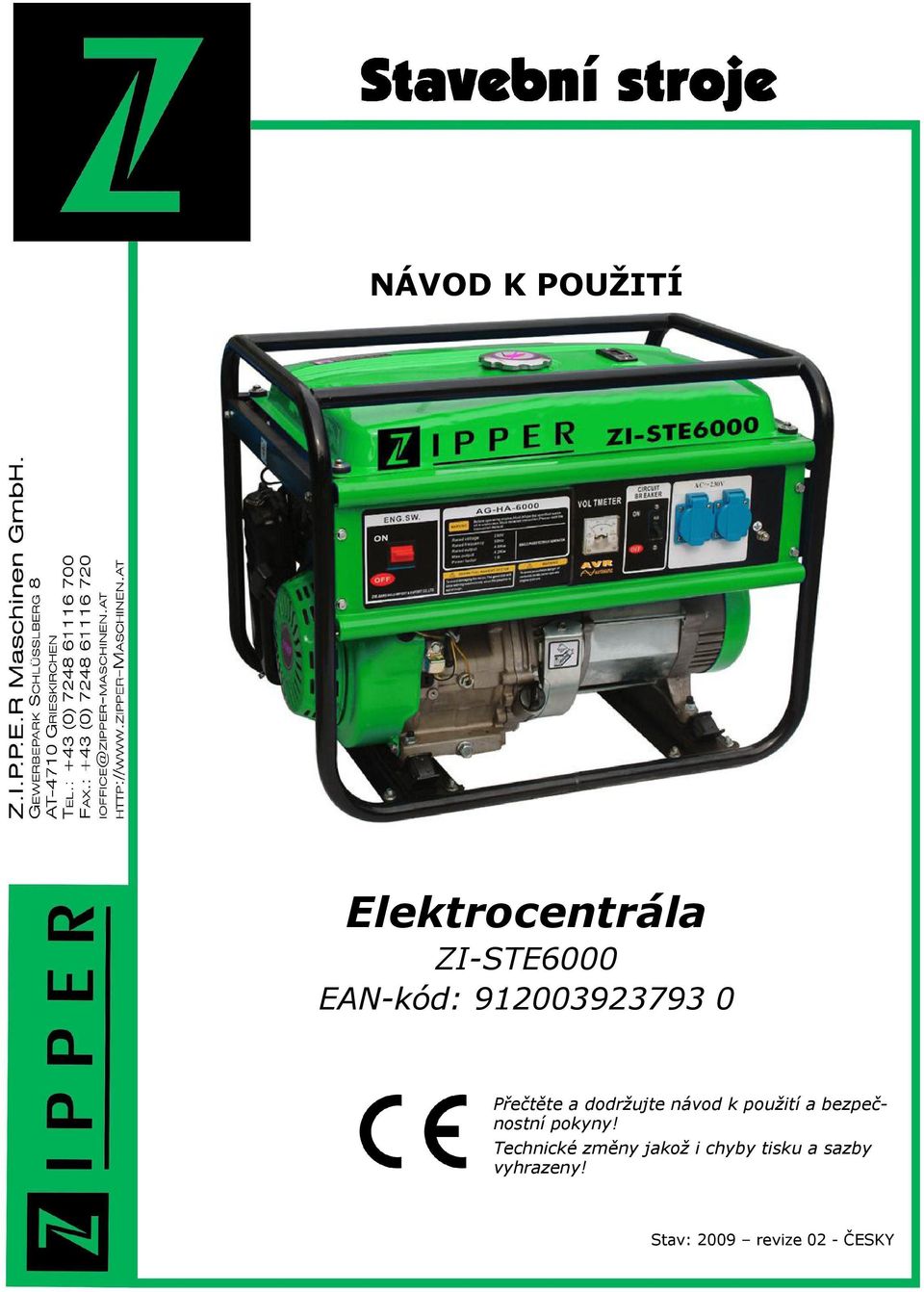

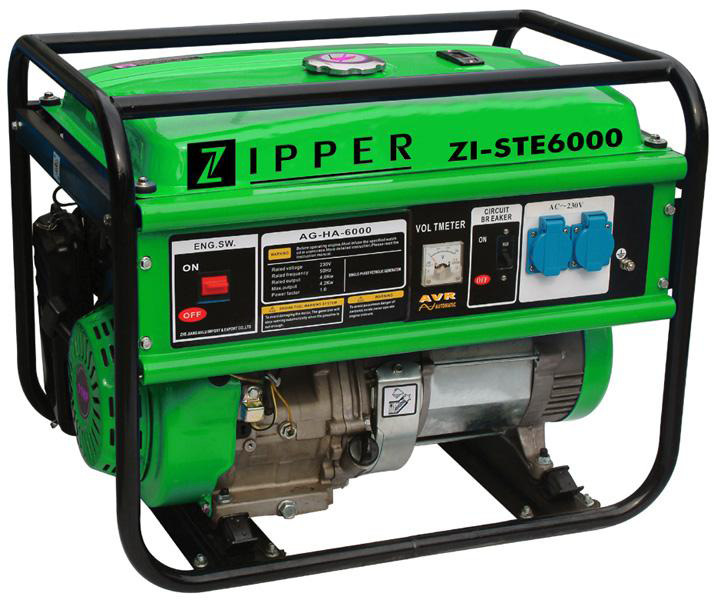

1 NÁVOD K POUŽITÍ Elektrocentrála ZI-STE6000 EAN-kód: Přečtěte a dodržujte návod k použití a bezpečnostní pokyny! Technické změny jakož i chyby tisku a sazby vyhrazeny! Stav: 2009 revize 02 - ČESKY

2

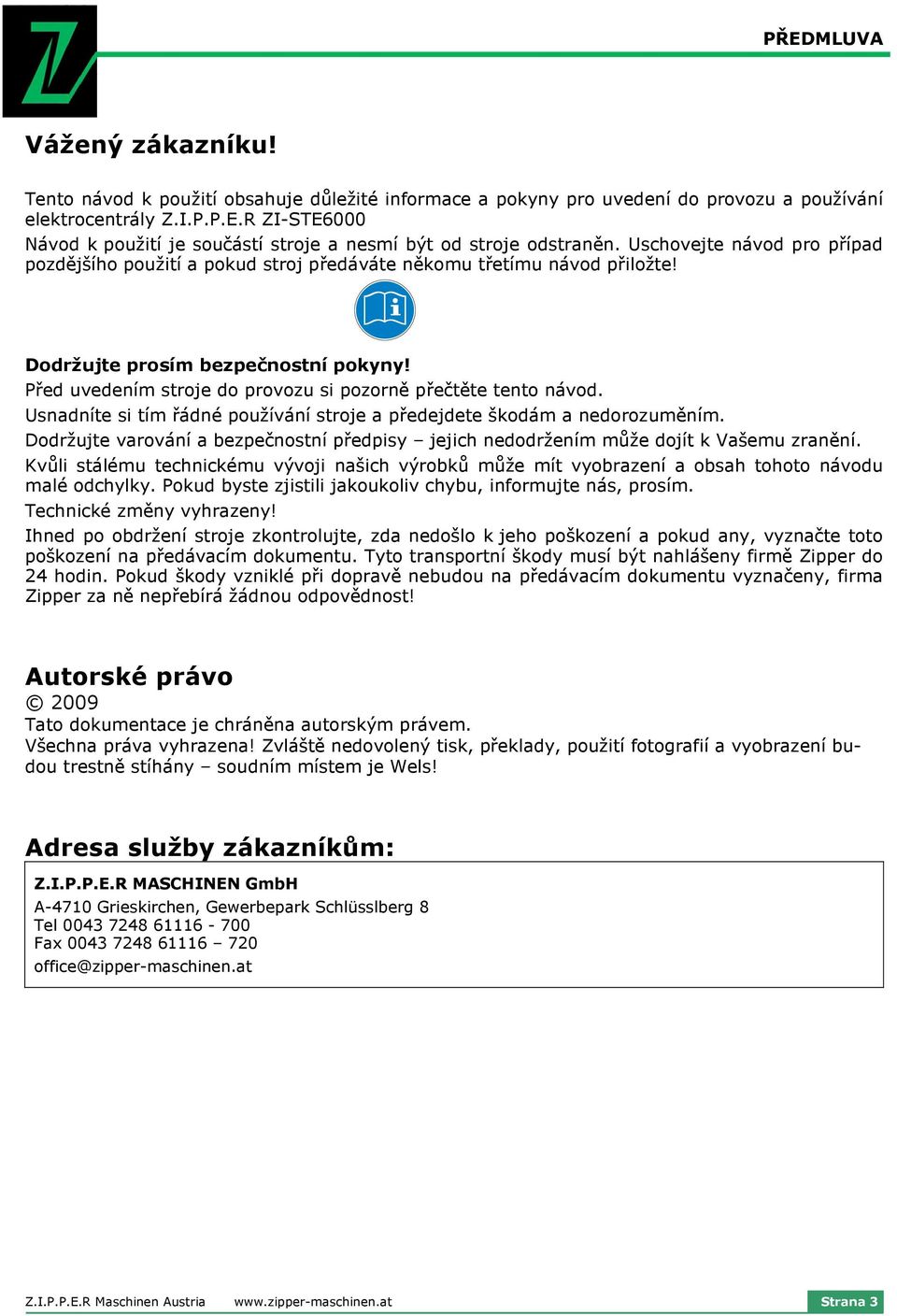

3 PŘEDMLUVA Vážený zákazníku! Tento návod k použití obsahuje důležité informace a pokyny pro uvedení do provozu a používání elektrocentrály Z.I.P.P.E.R ZI-STE6000 Návod k použití je součástí stroje a nesmí být od stroje odstraněn. Uschovejte návod pro případ pozdějšího použití a pokud stroj předáváte někomu třetímu návod přiložte! Dodržujte prosím bezpečnostní pokyny! Před uvedením stroje do provozu si pozorně přečtěte tento návod. Usnadníte si tím řádné používání stroje a předejdete škodám a nedorozuměním. Dodržujte varování a bezpečnostní předpisy jejich nedodržením může dojít k Vašemu zranění. Kvůli stálému technickému vývoji našich výrobků může mít vyobrazení a obsah tohoto návodu malé odchylky. Pokud byste zjistili jakoukoliv chybu, informujte nás, prosím. Technické změny vyhrazeny! Ihned po obdržení stroje zkontrolujte, zda nedošlo k jeho poškození a pokud any, vyznačte toto poškození na předávacím dokumentu. Tyto transportní škody musí být nahlášeny firmě Zipper do 24 hodin. Pokud škody vzniklé při dopravě nebudou na předávacím dokumentu vyznačeny, firma Zipper za ně nepřebírá žádnou odpovědnost! Autorské právo 2009 Tato dokumentace je chráněna autorským právem. Všechna práva vyhrazena! Zvláště nedovolený tisk, překlady, použití fotografií a vyobrazení budou trestně stíhány soudním místem je Wels! Adresa služby zákazníkům: Z.I.P.P.E.R MASCHINEN GmbH A-4710 Grieskirchen, Gewerbepark Schlüsslberg 8 Tel Fax office@zipper-maschinen.at Z.I.P.P.E.R Maschinen Austria Strana 3

4 OBSAH 1 TECHNICKÁ DATA 5 2 BEZPEČNOST 6 3 UVEDENÍ DO PROVOZU Obsah dodávky Motorový olej Kontrola oleje Tankovní Vzduchový filtr Uzemnění OBSLUHA 10 5 ÚDRŽBA Předepsané práce Vzduchový filtr (každých 100 hodin provozu) Palivový kohout & filtr nádrže (každých 150 pracovních hodin) SKLADOVÁNÍ 12 7 ODSTRANĚNÍ ZÁVAD 12 8 LIKVIDACE 13 8 OBJEDNÁVKA NÁHRADNÍCH DÍLŮ 13 9 PROHLÁŠENÍ O SHODĚ 14 EU - PROHLÁŠENÍ O SHODĚ SLEDOVÁNÍ VÝROBKU 15 Z.I.P.P.E.R Maschinen Austria Strana 4

5 1 TECHNICKÁ DATA Typ: Typ motoru Ochranná třída ZI-STE 6000 (AG-HA-6000) 1-válec, 4-taktní I Krytí IP 23 Zapalování / Startér Objem olejové nádrže Objem palivové nádrže TCI / Startovací šňůra 1,1 litr 25 litrů Výkon motoru 11 k (337cm 3 ) Trvalý výkon generátoru Max. výkon generátor Střídavé napětí Výkon generátoru Max. výkon generátor Otáčky Max. doba provozu Zástrčky Úroveň hluku L wa Hmotnost Rozměry balení 4,0kW 4,2kW 230V / 50Hz 4000 W 4200 W 3000 ot/min 8,2 h 2x 230V; 1x400V 96db(A) 72kg 690x520x580mm Z.I.P.P.E.R Maschinen Austria Strana 5

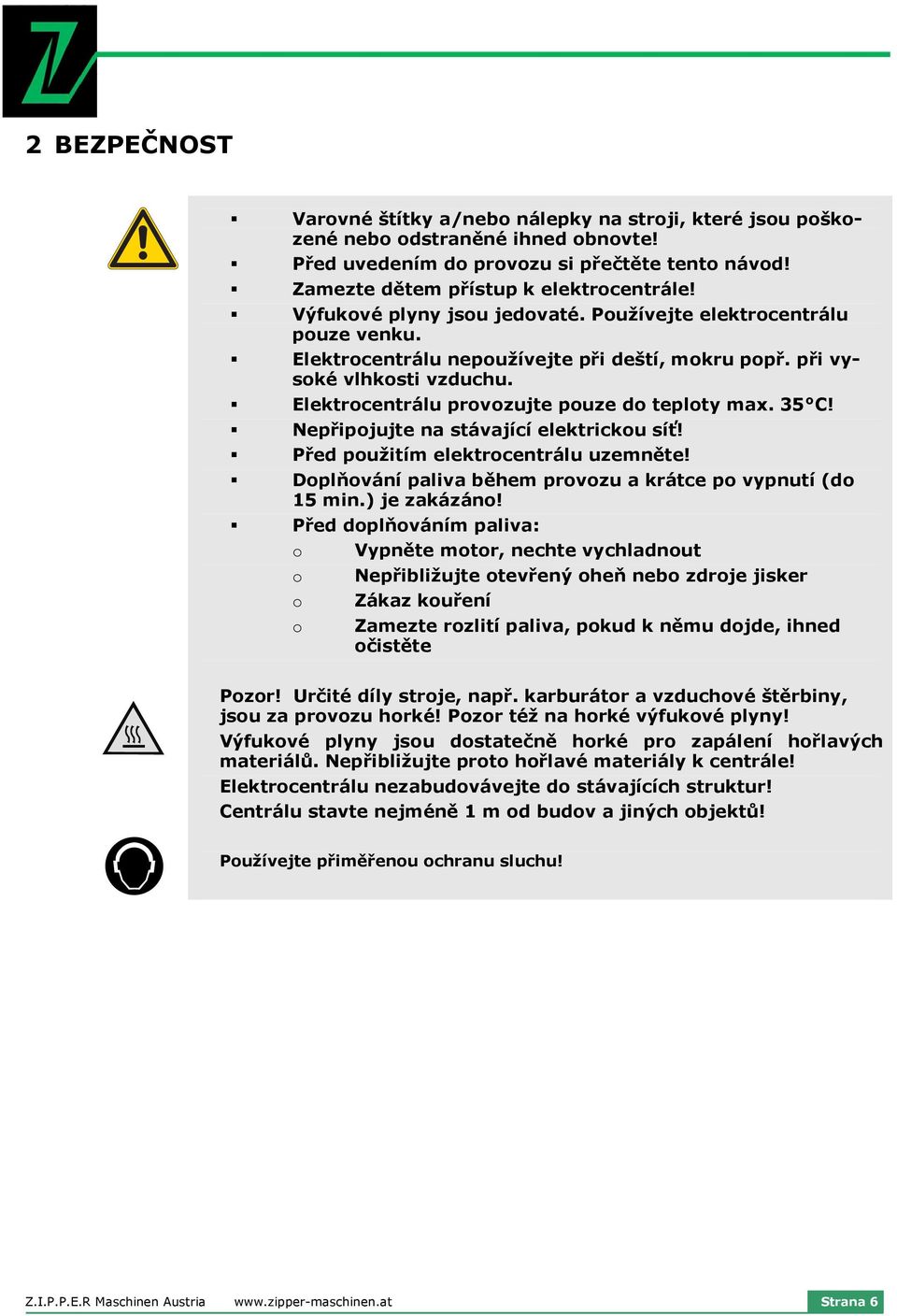

6 2 BEZPEČNOST Varovné štítky a/nebo nálepky na stroji, které jsou poškozené nebo odstraněné ihned obnovte! Před uvedením do provozu si přečtěte tento návod! Zamezte dětem přístup k elektrocentrále! Výfukové plyny jsou jedovaté. Používejte elektrocentrálu pouze venku. Elektrocentrálu nepoužívejte při deští, mokru popř. při vysoké vlhkosti vzduchu. Elektrocentrálu provozujte pouze do teploty max. 35 C! Nepřipojujte na stávající elektrickou síť! Před použitím elektrocentrálu uzemněte! Doplňování paliva během provozu a krátce po vypnutí (do 15 min.) je zakázáno! Před doplňováním paliva: o o o o Vypněte motor, nechte vychladnout Nepřibližujte otevřený oheň nebo zdroje jisker Zákaz kouření Zamezte rozlití paliva, pokud k němu dojde, ihned očistěte Pozor! Určité díly stroje, např. karburátor a vzduchové štěrbiny, jsou za provozu horké! Pozor též na horké výfukové plyny! Výfukové plyny jsou dostatečně horké pro zapálení hořlavých materiálů. Nepřibližujte proto hořlavé materiály k centrále! Elektrocentrálu nezabudovávejte do stávajících struktur! Centrálu stavte nejméně 1 m od budov a jiných objektů! Používejte přiměřenou ochranu sluchu! Z.I.P.P.E.R Maschinen Austria Strana 6

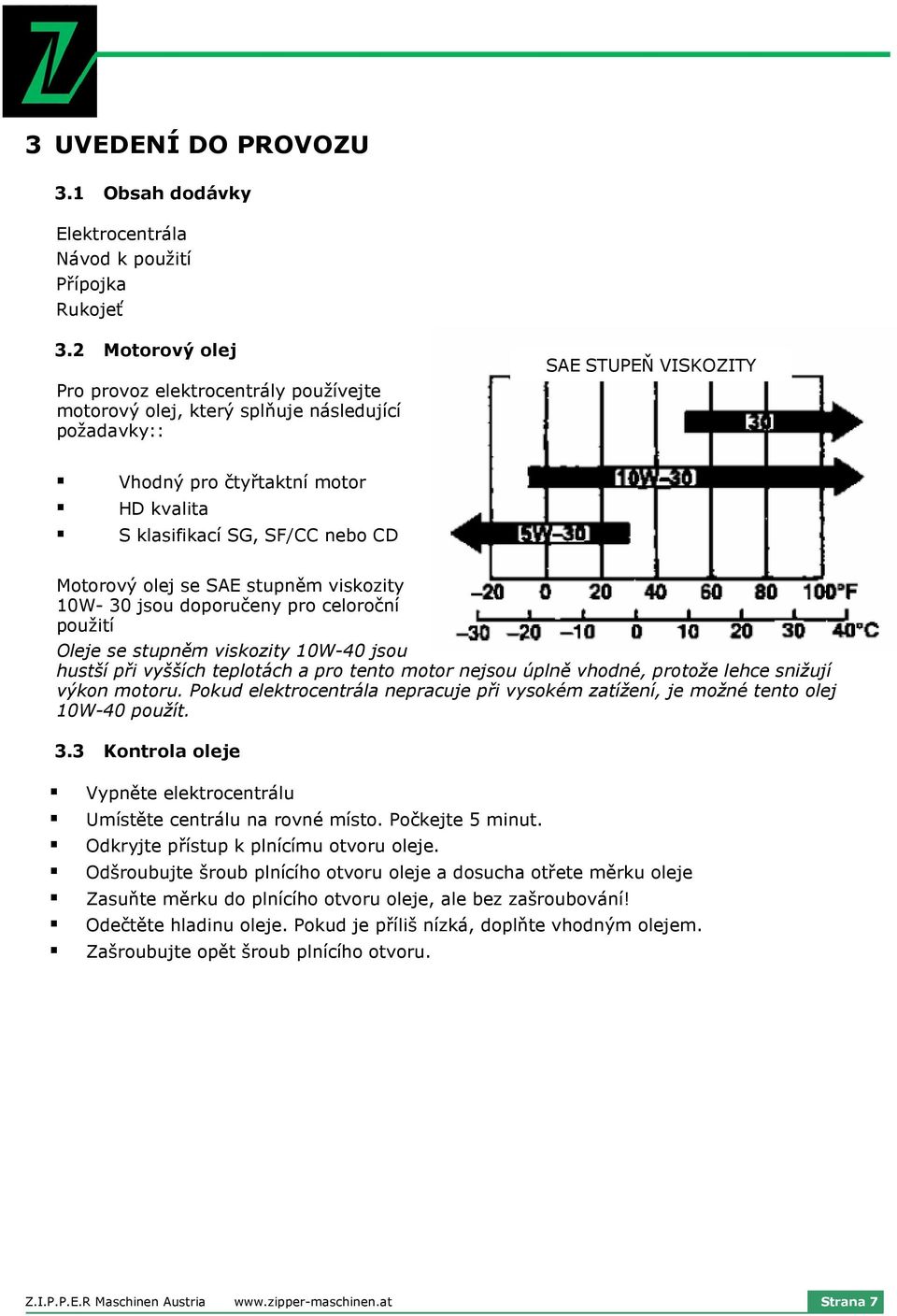

7 3 UVEDENÍ DO PROVOZU 3.1 Obsah dodávky Elektrocentrála Návod k použití Přípojka Rukojeť 3.2 Motorový olej Pro provoz elektrocentrály používejte motorový olej, který splňuje následující požadavky:: SAE STUPEŇ VISKOZITY Vhodný pro čtyřtaktní motor HD kvalita S klasifikací SG, SF/CC nebo CD Motorový olej se SAE stupněm viskozity 10W- 30 jsou doporučeny pro celoroční použití Oleje se stupněm viskozity 10W-40 jsou hustší při vyšších teplotách a pro tento motor nejsou úplně vhodné, protože lehce snižují výkon motoru. Pokud elektrocentrála nepracuje při vysokém zatížení, je možné tento olej 10W-40 použít. 3.3 Kontrola oleje Vypněte elektrocentrálu Umístěte centrálu na rovné místo. Počkejte 5 minut. Odkryjte přístup k plnícímu otvoru oleje. Odšroubujte šroub plnícího otvoru oleje a dosucha otřete měrku oleje Zasuňte měrku do plnícího otvoru oleje, ale bez zašroubování! Odečtěte hladinu oleje. Pokud je příliš nízká, doplňte vhodným olejem. Zašroubujte opět šroub plnícího otvoru. Z.I.P.P.E.R Maschinen Austria Strana 7

8 3.4 Tankovní Tankujte vždy s nasazeným filtrem! Objem nádrže je 25 litrů, tankujte maximálně po filtr. Motor je certifikován pro práci s: Bezolovnatým benzínem minimálně s oktanovým číslem 86 NEPOUŽÍVEJTE SMĚS BENZÍNU S OLEJEM! Tankujte pouze vypnutý a vychladlý stroj! Při tankování dbejte na to, aby nedošlo ke znečištění paliva a nádrže. Při tankování vždy používejte filtr. Tankujte po značku max. plnění Rozlité palivo ihned očistěte 3.5 Vzduchový filtr Uvolněte sponu a sejměte kryt fitru Vyjměte vzduchový filtr Vyperte v čistícím roztoku Vyždímejte Nechte nasát motorovým olejem Přebytečný olej vyždímejte Vzduchový filtr opět nasaďte Nasaďte kryt filtru Zaklapněte sponu Z.I.P.P.E.R Maschinen Austria Strana 8

9 3.6 Uzemnění Před uvedením elektrocentrály do provozu si nechte od přezkoušeného elektromechanika zřídit uzemnění! Pokud je přibalen zemnící vodič, nechte tento od elektromechanika zkontrolovat. Schéma zapojení viz přílohu. Přesné předpisy pro zemnění přenosných generátorů závisí od legislativy země provozování. Dodržujte prosím tyto předpisy! Z.I.P.P.E.R Maschinen Austria Strana 9

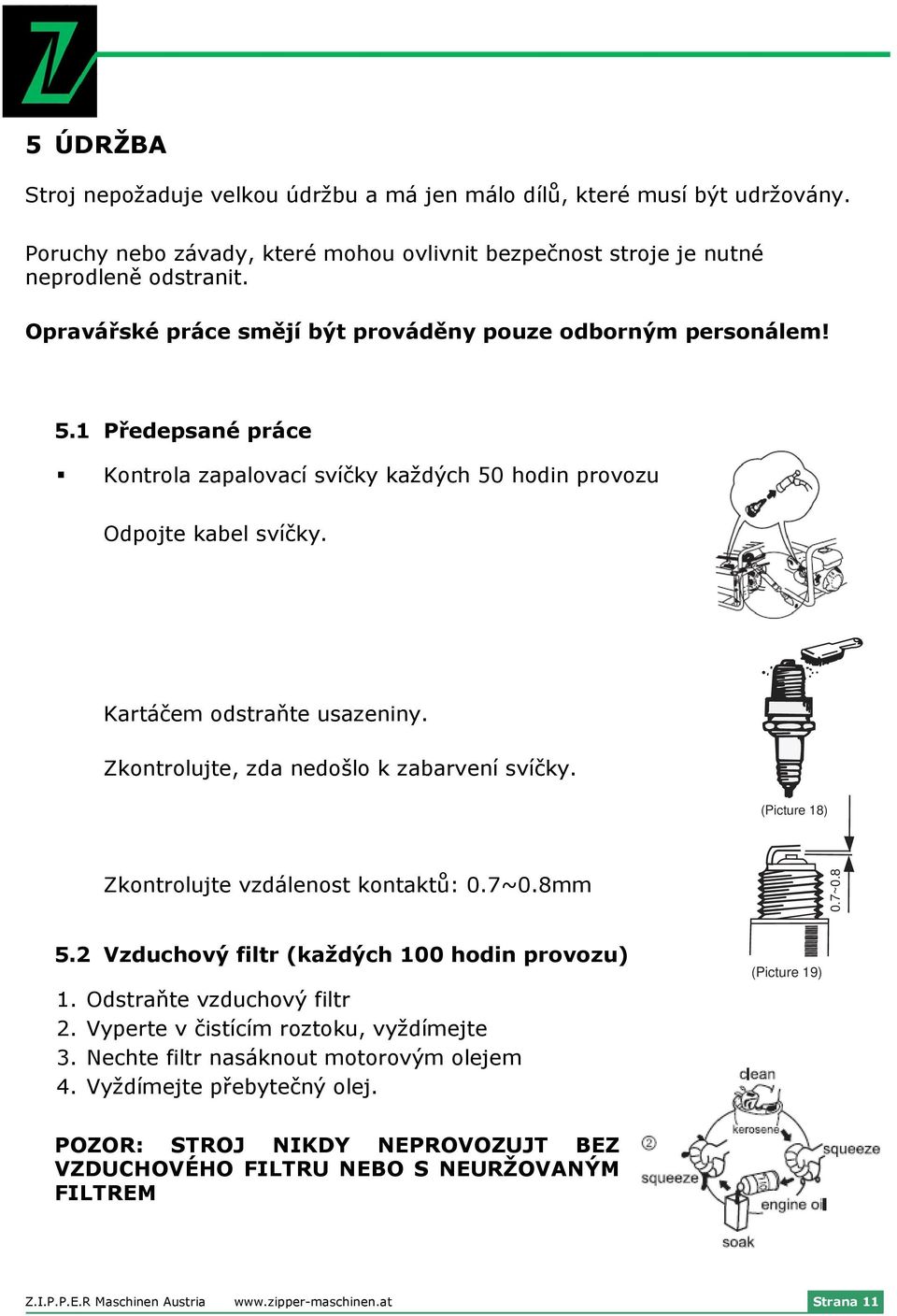

10 4 OBSLUHA Před startem elektrocentrály na ni nepřipojujte žádné spotřebiče! PŘIPOJENÍ ELEKTROSPOTŘEBIČŮ NA CENTRÁLU AŽ PO NASTARTOVÁNÍ! Před startem centrály palivo lehce zamíchejte Přepněte vypínač přívodu paliva do polohy ON Páku sytiče přepněte do polohy 1. Přepněte vypínač motoru do polohy ON Zatáhněte lehce za startovací šňůru, až ucítíte odpor, nechte lehce navinout zpět a potom silně zatáhněte! Páku sytiče přepněte opět do výchozí polohy. Zasuňte zástrčku elektrospotřebiče do zásuvky. Před vypnutím elektrocentrály všechny elektrospotřebiče vypněte. Elektrocentrálu vypněte přepnutím vypínače motoru do polohy STOP. Přepínač přívodu paliva přepněte do polohy OFF Z.I.P.P.E.R Maschinen Austria Strana 10

11 5 ÚDRŽBA Stroj nepožaduje velkou údržbu a má jen málo dílů, které musí být udržovány. Poruchy nebo závady, které mohou ovlivnit bezpečnost stroje je nutné neprodleně odstranit. Opravářské práce smějí být prováděny pouze odborným personálem! 5.1 Předepsané práce Kontrola zapalovací svíčky každých 50 hodin provozu Odpojte kabel svíčky. Kartáčem odstraňte usazeniny. Zkontrolujte, zda nedošlo k zabarvení svíčky. (Picture 18) Zkontrolujte vzdálenost kontaktů: 0.7~0.8mm 0.7~ Vzduchový filtr (každých 100 hodin provozu) 1. Odstraňte vzduchový filtr 2. Vyperte v čistícím roztoku, vyždímejte 3. Nechte filtr nasáknout motorovým olejem 4. Vyždímejte přebytečný olej. (Picture 19) POZOR: STROJ NIKDY NEPROVOZUJT BEZ VZDUCHOVÉHO FILTRU NEBO S NEURŽOVANÝM FILTREM Z.I.P.P.E.R Maschinen Austria Strana 11

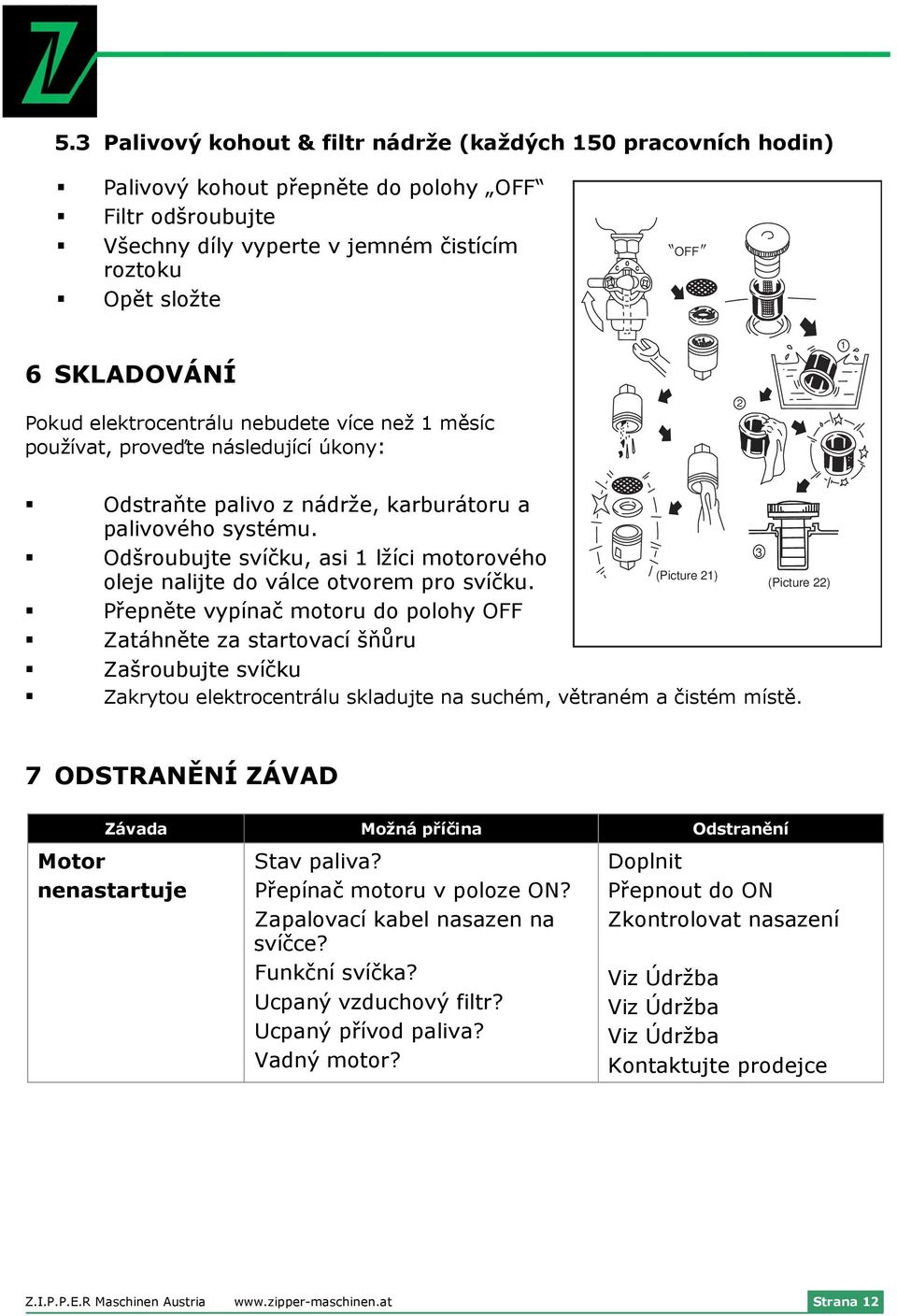

12 5.3 Palivový kohout & filtr nádrže (každých 150 pracovních hodin) Palivový kohout přepněte do polohy OFF Filtr odšroubujte Všechny díly vyperte v jemném čistícím roztoku Opět složte OFF 6 SKLADOVÁNÍ Pokud elektrocentrálu nebudete více než 1 měsíc používat, proveďte následující úkony: A 2 A 1 Odstraňte palivo z nádrže, karburátoru a palivového systému. 3 Odšroubujte svíčku, asi 1 lžíci motorového (Picture 21) oleje nalijte do válce otvorem pro svíčku. Přepněte vypínač motoru do polohy OFF Zatáhněte za startovací šňůru Zašroubujte svíčku Zakrytou elektrocentrálu skladujte na suchém, větraném a čistém místě. (Picture 22) 7 ODSTRANĚNÍ ZÁVAD Závada Možná příčina Odstranění Motor nenastartuje Stav paliva? Přepínač motoru v poloze ON? Zapalovací kabel nasazen na svíčce? Funkční svíčka? Ucpaný vzduchový filtr? Ucpaný přívod paliva? Vadný motor? Doplnit Přepnout do ON Zkontrolovat nasazení Viz Údržba Viz Údržba Viz Údržba Kontaktujte prodejce Z.I.P.P.E.R Maschinen Austria Strana 12

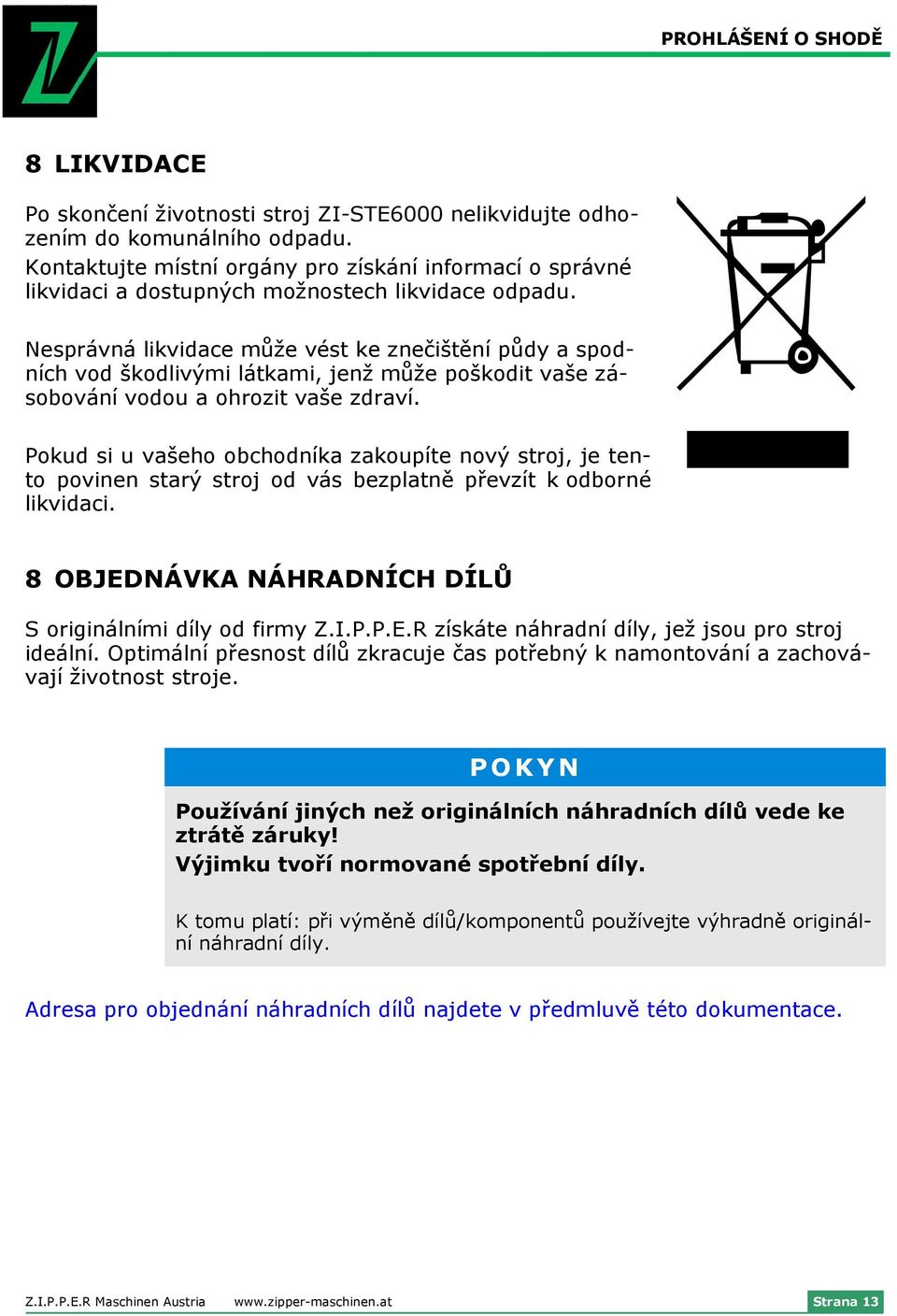

13 PROHLÁŠENÍ O SHODĚ 8 LIKVIDACE Po skončení životnosti stroj ZI-STE6000 nelikvidujte odhozením do komunálního odpadu. Kontaktujte místní orgány pro získání informací o správné likvidaci a dostupných možnostech likvidace odpadu. Nesprávná likvidace může vést ke znečištění půdy a spodních vod škodlivými látkami, jenž může poškodit vaše zásobování vodou a ohrozit vaše zdraví. Pokud si u vašeho obchodníka zakoupíte nový stroj, je tento povinen starý stroj od vás bezplatně převzít k odborné likvidaci. 8 OBJEDNÁVKA NÁHRADNÍCH DÍLŮ S originálními díly od firmy Z.I.P.P.E.R získáte náhradní díly, jež jsou pro stroj ideální. Optimální přesnost dílů zkracuje čas potřebný k namontování a zachovávají životnost stroje. POKYN Používání jiných než originálních náhradních dílů vede ke ztrátě záruky! Výjimku tvoří normované spotřební díly. K tomu platí: při výměně dílů/komponentů používejte výhradně originální náhradní díly. Adresa pro objednání náhradních dílů najdete v předmluvě této dokumentace. Z.I.P.P.E.R Maschinen Austria Strana 13
