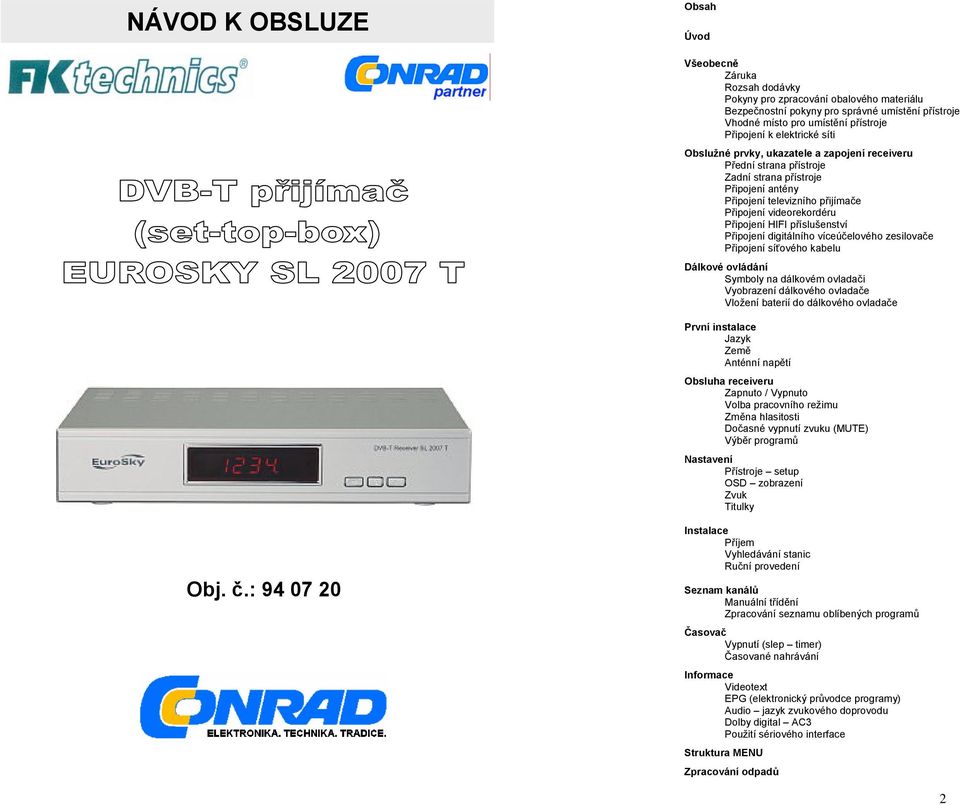

NÁVOD K OBSLUZE. Obj. č.: Obsah. Úvod

Transkript

1 NÁVOD K OBSLUZE Obsah Úvod Všeobecně Záruka Rozsah dodávky Pokyny pro zpracování obalového materiálu Bezpečnostní pokyny pro správné umístění přístroje Vhodné místo pro umístění přístroje Připojení k elektrické síti Obslužné prvky, ukazatele a zapojení receiveru Přední strana přístroje Zadní strana přístroje Připojení antény Připojení televizního přijímače Připojení videorekordéru Připojení HIFI příslušenství Připojení digitálního víceúčelového zesilovače Připojení síťového kabelu Dálkové ovládání Symboly na dálkovém ovladači Vyobrazení dálkového ovladače Vložení baterií do dálkového ovladače První instalace Jazyk Země Anténní napětí Obsluha receiveru Zapnuto / Volba pracovního režimu Změna hlasitosti Dočasné vypnutí zvuku (MUTE) Výběr programů Nastavení Přístroje setup OSD zobrazení Zvuk Titulky Obj. č.: Instalace Příjem Vyhledávání stanic Ruční provedení Seznam kanálů Manuální třídění Zpracování seznamu oblíbených programů Časovač Vypnutí (slep timer) Časované nahrávání Informace Videotext EPG (elektronický průvodce programy) Audio jazyk zvukového doprovodu Dolby digital AC3 Použití sériového interface Struktura MENU Zpracování odpadů 2

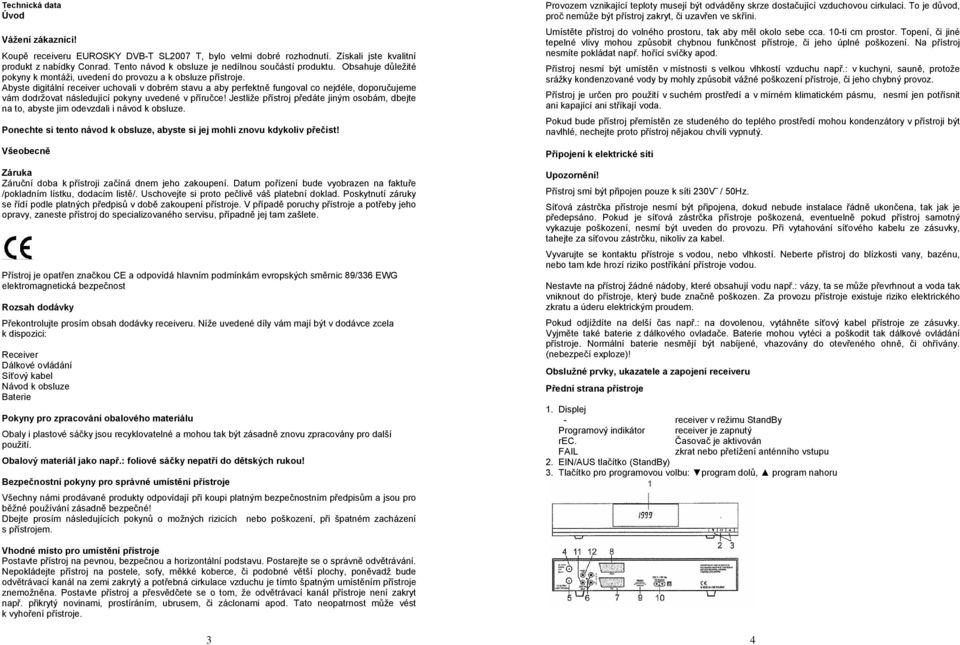

2 Technická data Úvod Vážení zákazníci! Koupě receiveru EUROSKY DVB-T SL2007 T, bylo velmi dobré rozhodnutí. Získali jste kvalitní produkt z nabídky Conrad. Tento návod k obsluze je nedílnou součástí produktu. Obsahuje důležité pokyny k montáži, uvedení do provozu a k obsluze přístroje. Abyste digitální receiver uchovali v dobrém stavu a aby perfektně fungoval co nejdéle, doporučujeme vám dodržovat následující pokyny uvedené v příručce! Jestliže přístroj předáte jiným osobám, dbejte na to, abyste jim odevzdali i návod k obsluze. Ponechte si tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Všeobecně Záruka Záruční doba k přístroji začíná dnem jeho zakoupení. Datum pořízení bude vyobrazen na faktuře /pokladním lístku, dodacím listě/. Uschovejte si proto pečlivě váš platební doklad. Poskytnutí záruky se řídí podle platných předpisů v době zakoupení přístroje. V případě poruchy přístroje a potřeby jeho opravy, zaneste přístroj do specializovaného servisu, případně jej tam zašlete. Přístroj je opatřen značkou CE a odpovídá hlavním podmínkám evropských směrnic 89/336 EWG elektromagnetická bezpečnost Rozsah dodávky Překontrolujte prosím obsah dodávky receiveru. Níže uvedené díly vám mají být v dodávce zcela k dispozici: Receiver Dálkové ovládání Síťový kabel Návod k obsluze Baterie Pokyny pro zpracování obalového materiálu Obaly i plastové sáčky jsou recyklovatelné a mohou tak být zásadně znovu zpracovány pro další použití. Obalový materiál jako např.: foliové sáčky nepatří do dětských rukou! Bezpečnostní pokyny pro správné umístění přístroje Všechny námi prodávané produkty odpovídají při koupi platným bezpečnostním předpisům a jsou pro běžné používání zásadně bezpečné! Dbejte prosím následujících pokynů o možných rizicích nebo poškození, při špatném zacházení s přístrojem. Provozem vznikající teploty musejí být odváděny skrze dostačující vzduchovou cirkulaci. To je důvod, proč nemůže být přístroj zakryt, či uzavřen ve skříni. Umístěte přístroj do volného prostoru, tak aby měl okolo sebe cca. 10-ti cm prostor. Topení, či jiné tepelné vlivy mohou způsobit chybnou funkčnost přístroje, či jeho úplné poškození. Na přístroj nesmíte pokládat např. hořící svíčky apod. Přístroj nesmí být umístěn v místnosti s velkou vlhkostí vzduchu např.: v kuchyni, sauně, protože srážky kondenzované vody by mohly způsobit vážné poškození přístroje, či jeho chybný provoz. Přístroj je určen pro použití v suchém prostředí a v mírném klimatickém pásmu, nesmí jen potřísnit ani kapající ani stříkají voda. Pokud bude přístroj přemístěn ze studeného do teplého prostředí mohou kondenzátory v přístroji být navlhlé, nechejte proto přístroj nějakou chvíli vypnutý. Připojení k elektrické síti Upozornění! Přístroj smí být připojen pouze k síti 230V / 50Hz. Síťová zástrčka přístroje nesmí být připojena, dokud nebude instalace řádně ukončena, tak jak je předepsáno. Pokud je síťová zástrčka přístroje poškozená, eventuelně pokud přístroj samotný vykazuje poškození, nesmí být uveden do provozu. Při vytahování síťového kabelu ze zásuvky, tahejte za síťovou zástrčku, nikoliv za kabel. Vyvarujte se kontaktu přístroje s vodou, nebo vlhkostí. Neberte přístroj do blízkosti vany, bazénu, nebo tam kde hrozí riziko postříkání přístroje vodou. Nestavte na přístroj žádné nádoby, které obsahují vodu např.: vázy, ta se může převrhnout a voda tak vniknout do přístroje, který bude značně poškozen. Za provozu přístroje existuje riziko elektrického zkratu a úderu elektrickým proudem. Pokud odjíždíte na delší čas např.: na dovolenou, vytáhněte síťový kabel přístroje ze zásuvky. Vyjměte také baterie z dálkového ovladače. Baterie mohou vytéci a poškodit tak dálkové ovládání přístroje. Normální baterie nesmějí být nabíjené, vhazovány do otevřeného ohně, či ohřívány. (nebezpečí exploze)! Obslužné prvky, ukazatele a zapojení receiveru Přední strana přístroje 1. Displej - receiver v režimu StandBy Programový indikátor receiver je zapnutý rec. Časovač je aktivován FAIL zkrat nebo přetížení anténního vstupu 2. EIN/AUS tlačítko (StandBy) 3. Tlačítko pro programovou volbu: program dolů, program nahoru Vhodné místo pro umístění přístroje Postavte přístroj na pevnou, bezpečnou a horizontální podstavu. Postarejte se o správně odvětrávání. Nepokládejte přístroj na postele, sofy, měkké koberce, či podobné větší plochy, poněvadž bude odvětrávací kanál na zemi zakrytý a potřebná cirkulace vzduchu je tímto špatným umístěním přístroje znemožněna. Postavte přístroj a přesvědčete se o tom, že odvětrávací kanál přístroje není zakryt např. přikrytý novinami, prostíráním, ubrusem, či záclonami apod. Tato neopatrnost může vést k vyhoření přístroje. 3 4

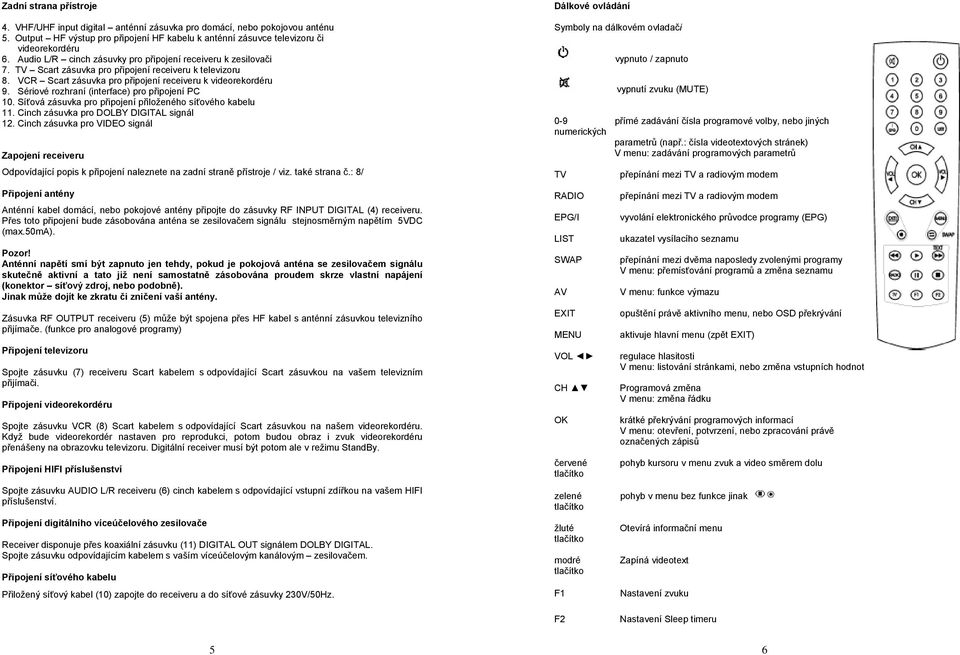

3 Zadní strana přístroje 4. VHF/UHF input digital anténní zásuvka pro domácí, nebo pokojovou anténu 5. Output HF výstup pro připojení HF kabelu k anténní zásuvce televizoru či videorekordéru 6. Audio L/R cinch zásuvky pro připojení receiveru k zesilovači 7. TV Scart zásuvka pro připojení receiveru k televizoru 8. VCR Scart zásuvka pro připojení receiveru k videorekordéru 9. Sériové rozhraní (interface) pro připojení PC 10. Síťová zásuvka pro připojení přiloženého síťového kabelu 11. Cinch zásuvka pro DOLBY DIGITAL signál 12. Cinch zásuvka pro VIDEO signál Zapojení receiveru Odpovídající popis k připojení naleznete na zadní straně přístroje / viz. také strana č.: 8/ Připojení antény Anténní kabel domácí, nebo pokojové antény připojte do zásuvky RF INPUT DIGITAL (4) receiveru. Přes toto připojení bude zásobována anténa se zesilovačem signálu stejnosměrným napětím 5VDC (max.50ma). Pozor! Anténní napětí smí být zapnuto jen tehdy, pokud je pokojová anténa se zesilovačem signálu skutečně aktivní a tato již není samostatně zásobována proudem skrze vlastní napájení (konektor síťový zdroj, nebo podobně). Jinak může dojít ke zkratu či zničení vaší antény. Zásuvka RF OUTPUT receiveru (5) může být spojena přes HF kabel s anténní zásuvkou televizního přijímače. (funkce pro analogové programy) Připojení televizoru Spojte zásuvku (7) receiveru Scart kabelem s odpovídající Scart zásuvkou na vašem televizním přijímači. Připojení videorekordéru Spojte zásuvku VCR (8) Scart kabelem s odpovídající Scart zásuvkou na našem videorekordéru. Když bude videorekordér nastaven pro reprodukci, potom budou obraz i zvuk videorekordéru přenášeny na obrazovku televizoru. Digitální receiver musí být potom ale v režimu StandBy. Připojení HIFI příslušenství Spojte zásuvku AUDIO L/R receiveru (6) cinch kabelem s odpovídající vstupní zdířkou na vašem HIFI příslušenství. Připojení digitálního víceúčelového zesilovače Receiver disponuje přes koaxiální zásuvku (11) DIGITAL OUT signálem DOLBY DIGITAL. Spojte zásuvku odpovídajícím kabelem s vaším víceúčelovým kanálovým zesilovačem. Připojení síťového kabelu Přiložený síťový kabel (10) zapojte do receiveru a do síťové zásuvky 230V/50Hz. Dálkové ovládání Symboly na dálkovém ovladači vypnuto / zapnuto vypnutí zvuku (MUTE) 0-9 přímé zadávání čísla programové volby, nebo jiných numerických parametrů (např.: čísla videotextových stránek) V menu: zadávání programových parametrů TV přepínání mezi TV a radiovým modem RADIO EPG/I přepínání mezi TV a radiovým modem vyvolání elektronického průvodce programy (EPG) LIST ukazatel vysílacího seznamu SWAP přepínání mezi dvěma naposledy zvolenými programy V menu: přemísťování programů a změna seznamu AV V menu: funkce výmazu EXIT opuštění právě aktivního menu, nebo OSD překrývání MENU VOL CH aktivuje hlavní menu (zpět EXIT) regulace hlasitosti V menu: listování stránkami, nebo změna vstupních hodnot Programová změna V menu: změna řádku OK krátké překrývání programových informací V menu: otevření, potvrzení, nebo zpracování právě označených zápisů červené tlačítko pohyb kursoru v menu zvuk a video směrem dolu zelené pohyb v menu bez funkce jinak tlačítko žluté Otevírá informační menu tlačítko modré tlačítko Zapíná videotext F1 Nastavení zvuku F2 Nastavení Sleep timeru 5 6

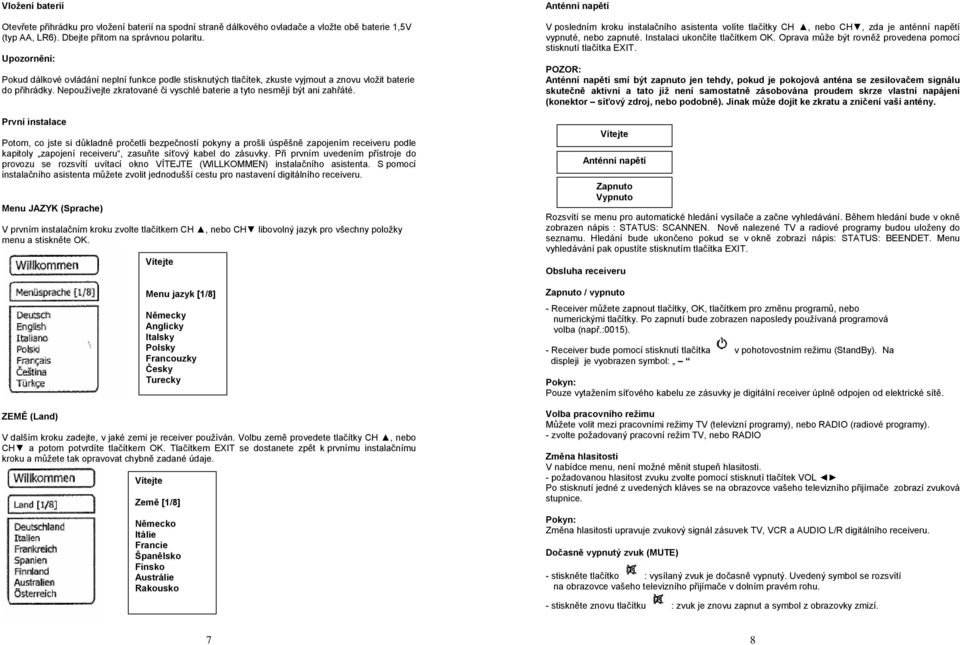

4 Vložení baterií Otevřete přihrádku pro vložení baterií na spodní straně dálkového ovladače a vložte obě baterie 1,5V (typ AA, LR6). Dbejte přitom na správnou polaritu. Upozornění: Pokud dálkové ovládání neplní funkce podle stisknutých tlačítek, zkuste vyjmout a znovu vložit baterie do přihrádky. Nepoužívejte zkratované či vyschlé baterie a tyto nesmějí být ani zahřáté. První instalace Potom, co jste si důkladně pročetli bezpečností pokyny a prošli úspěšně zapojením receiveru podle kapitoly zapojení receiveru, zasuňte síťový kabel do zásuvky. Při prvním uvedením přístroje do provozu se rozsvítí uvítací okno VÍTEJTE (WILLKOMMEN) instalačního asistenta. S pomocí instalačního asistenta můžete zvolit jednodušší cestu pro nastavení digitálního receiveru. Menu JAZYK (Sprache) V prvním instalačním kroku zvolte tlačítkem CH, nebo CH libovolný jazyk pro všechny položky menu a stiskněte OK. ZEMĚ (Land) Vítejte Menu jazyk [1/8] Anglicky Italsky Polsky Francouzky Česky Turecky V dalším kroku zadejte, v jaké zemi je receiver používán. Volbu země provedete tlačítky CH, nebo CH a potom potvrdíte tlačítkem OK. Tlačítkem EXIT se dostanete zpět k prvnímu instalačnímu kroku a můžete tak opravovat chybně zadané údaje. Vítejte Země [1/8] Německo Itálie Francie Španělsko Finsko Austrálie Rakousko Anténní napětí V posledním kroku instalačního asistenta volíte tlačítky CH, nebo CH, zda je anténní napětí vypnuté, nebo zapnuté. Instalaci ukončíte tlačítkem OK. Oprava může být rovněž provedena pomocí stisknutí tlačítka EXIT. POZOR: Anténní napětí smí být zapnuto jen tehdy, pokud je pokojová anténa se zesilovačem signálu skutečně aktivní a tato již není samostatně zásobována proudem skrze vlastní napájení (konektor síťový zdroj, nebo podobně). Jinak může dojít ke zkratu a zničení vaší antény. Vítejte Anténní napětí Zapnuto Rozsvítí se menu pro automatické hledání vysílače a začne vyhledávání. Během hledání bude v okně zobrazen nápis : STATUS: SCANNEN. Nově nalezené TV a radiové programy budou uloženy do seznamu. Hledání bude ukončeno pokud se v okně zobrazí nápis: STATUS: BEENDET. Menu vyhledávání pak opustíte stisknutím tlačítka EXIT. Obsluha receiveru Zapnuto / vypnuto - Receiver můžete zapnout tlačítky, OK, tlačítkem pro změnu programů, nebo numerickými tlačítky. Po zapnutí bude zobrazen naposledy používaná programová volba (např.:0015). - Receiver bude pomocí stisknutí tlačítka v pohotovostním režimu (StandBy). Na displeji je vyobrazen symbol: Pokyn: Pouze vytažením síťového kabelu ze zásuvky je digitální receiver úplně odpojen od elektrické sítě. Volba pracovního režimu Můžete volit mezi pracovními režimy TV (televizní programy), nebo RADIO (radiové programy). - zvolte požadovaný pracovní režim TV, nebo RADIO Změna hlasitosti V nabídce menu, není možné měnit stupeň hlasitosti. - požadovanou hlasitost zvuku zvolte pomocí stisknutí tlačítek VOL Po stisknutí jedné z uvedených kláves se na obrazovce vašeho televizního přijímače zobrazí zvuková stupnice. Pokyn: Změna hlasitosti upravuje zvukový signál zásuvek TV, VCR a AUDIO L/R digitálního receiveru. Dočasně vypnutý zvuk (MUTE) - stiskněte tlačítko : vysílaný zvuk je dočasně vypnutý. Uvedený symbol se rozsvítí na obrazovce vašeho televizního přijímače v dolním pravém rohu. - stiskněte znovu tlačítku : zvuk je znovu zapnut a symbol z obrazovky zmizí. 7 8

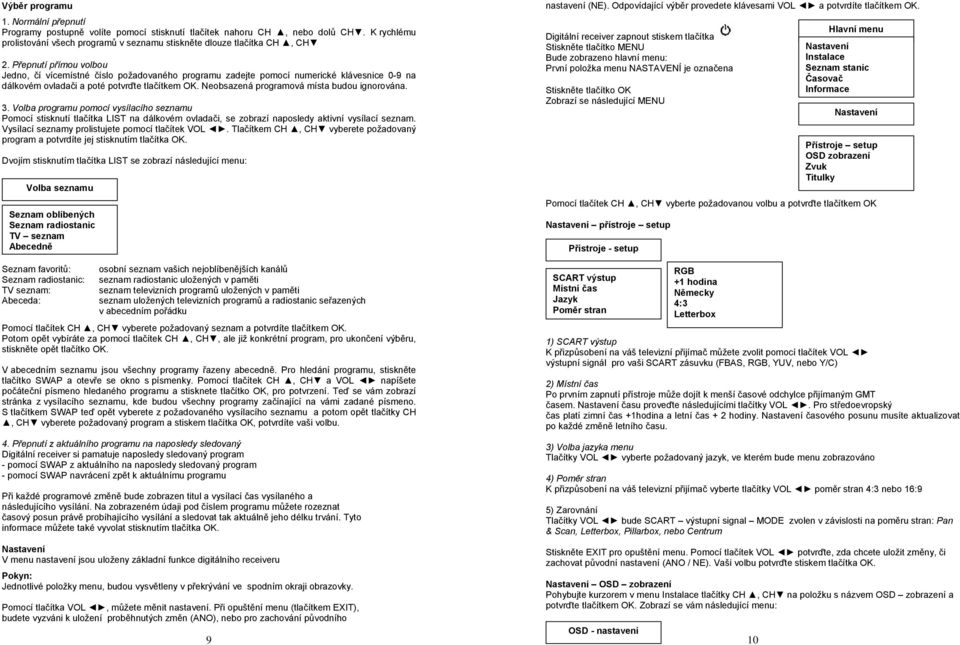

5 Výběr programu 1. Normální přepnutí Programy postupně volíte pomocí stisknutí tlačítek nahoru CH, nebo dolů CH. K rychlému prolistování všech programů v seznamu stiskněte dlouze tlačítka CH, CH 2. Přepnutí přímou volbou Jedno, čí vícemístné číslo požadovaného programu zadejte pomocí numerické klávesnice 0-9 na dálkovém ovladači a poté potvrďte tlačítkem OK. Neobsazená programová místa budou ignorována. 3. Volba programu pomocí vysílacího seznamu Pomocí stisknutí tlačítka LIST na dálkovém ovladači, se zobrazí naposledy aktivní vysílací seznam. Vysílací seznamy prolistujete pomocí tlačítek VOL. Tlačítkem CH, CH vyberete požadovaný program a potvrdíte jej stisknutím tlačítka OK. Dvojím stisknutím tlačítka LIST se zobrazí následující menu: Volba seznamu Seznam oblíbených Seznam radiostanic TV seznam Abecedně Seznam favoritů: osobní seznam vašich nejoblíbenějších kanálů Seznam radiostanic: seznam radiostanic uložených v paměti TV seznam: seznam televizních programů uložených v paměti Abeceda: seznam uložených televizních programů a radiostanic seřazených v abecedním pořádku Pomocí tlačítek CH, CH vyberete požadovaný seznam a potvrdíte tlačítkem OK. Potom opět vybíráte za pomocí tlačítek CH, CH, ale již konkrétní program, pro ukončení výběru, stiskněte opět tlačítko OK. V abecedním seznamu jsou všechny programy řazeny abecedně. Pro hledání programu, stiskněte tlačítko SWAP a otevře se okno s písmenky. Pomocí tlačítek CH, CH a VOL napíšete počáteční písmeno hledaného programu a stisknete tlačítko OK, pro potvrzení. Teď se vám zobrazí stránka z vysílacího seznamu, kde budou všechny programy začínající na vámi zadané písmeno. S tlačítkem SWAP teď opět vyberete z požadovaného vysílacího seznamu a potom opět tlačítky CH, CH vyberete požadovaný program a stiskem tlačítka OK, potvrdíte vaši volbu. 4. Přepnutí z aktuálního programu na naposledy sledovaný Digitální receiver si pamatuje naposledy sledovaný program - pomocí SWAP z aktuálního na naposledy sledovaný program - pomocí SWAP navrácení zpět k aktuálnímu programu Při každé programové změně bude zobrazen titul a vysílací čas vysílaného a následujícího vysílání. Na zobrazeném údaji pod číslem programu můžete rozeznat časový posun právě probíhajícího vysílání a sledovat tak aktuálně jeho délku trvání. Tyto informace můžete také vyvolat stisknutím tlačítka OK. Nastavení V menu nastavení jsou uloženy základní funkce digitálního receiveru Pokyn: Jednotlivé položky menu, budou vysvětleny v překrývání ve spodním okraji obrazovky. Pomocí tlačítka VOL, můžete měnit nastavení. Při opuštění menu (tlačítkem EXIT), budete vyzváni k uložení proběhnutých změn (ANO), nebo pro zachování původního 9 nastavení (NE). Odpovídající výběr provedete klávesami VOL a potvrdíte tlačítkem OK. Digitální receiver zapnout stiskem tlačítka Stiskněte tlačítko MENU Bude zobrazeno hlavní menu: První položka menu NASTAVENÍ je označena Stiskněte tlačítko OK Zobrazí se následující MENU Pomocí tlačítek CH, CH vyberte požadovanou volbu a potvrďte tlačítkem OK Nastavení přístroje setup Přístroje - setup SCART výstup Místní čas Jazyk Poměr stran 1) SCART výstup K přizpůsobení na váš televizní přijímač můžete zvolit pomocí tlačítek VOL výstupní signál pro vaši SCART zásuvku (FBAS, RGB, YUV, nebo Y/C) 2) Místní čas Po prvním zapnutí přístroje může dojít k menší časové odchylce přijímaným GMT časem. Nastavení času proveďte následujícími tlačítky VOL. Pro středoevropský čas platí zimní čas +1hodina a letní čas + 2 hodiny. Nastavení časového posunu musíte aktualizovat po každé změně letního času. 3) Volba jazyka menu Tlačítky VOL vyberte požadovaný jazyk, ve kterém bude menu zobrazováno 4) Poměr stran K přizpůsobení na váš televizní přijímač vyberte tlačítky VOL poměr stran 4:3 nebo 16:9 5) Zarovnání Tlačítky VOL bude SCART výstupní signal MODE zvolen v závislosti na poměru stran: Pan & Scan, Letterbox, Pillarbox, nebo Centrum Nastavení OSD zobrazení Pohybujte kurzorem v menu Instalace tlačítky CH, CH na položku s názvem OSD zobrazení a potvrďte tlačítkem OK. Zobrazí se vám následující menu: OSD - nastavení RGB +1 hodina 4:3 Letterbox 10 Hlavní menu Nastavení Instalace Seznam stanic Časovač Informace Nastavení Přístroje setup OSD zobrazení Zvuk Titulky

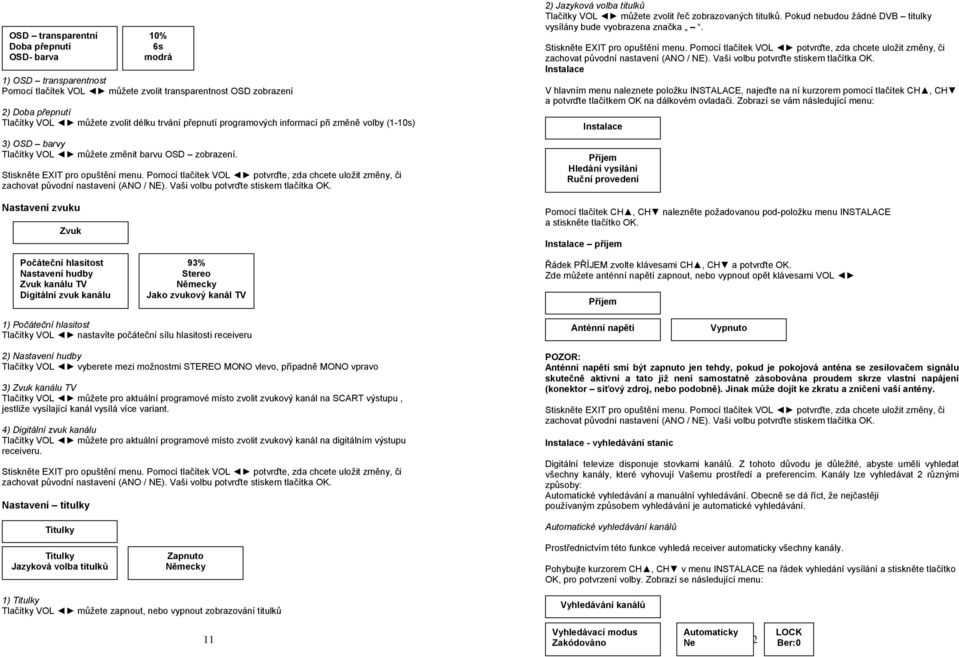

6 OSD transparentní Doba přepnutí OSD- barva 1) OSD transparentnost Pomocí tlačítek VOL můžete zvolit transparentnost OSD zobrazení 2) Doba přepnutí Tlačítky VOL můžete zvolit délku trvání přepnutí programových informací při změně volby (1-10s) 3) OSD barvy Tlačítky VOL můžete změnit barvu OSD zobrazení. Nastavení zvuku Zvuk 10% 6s modrá 2) Jazyková volba titulků Tlačítky VOL můžete zvolit řeč zobrazovaných titulků. Pokud nebudou žádné DVB titulky vysílány bude vyobrazena značka. Instalace V hlavním menu naleznete položku INSTALACE, najeďte na ní kurzorem pomocí tlačítek CH, CH a potvrďte tlačítkem OK na dálkovém ovladači. Zobrazí se vám následující menu: Instalace Příjem Hledání vysílání Ruční provedení Pomocí tlačítek CH, CH nalezněte požadovanou pod-položku menu INSTALACE a stiskněte tlačítko OK. Instalace příjem Počáteční hlasitost Nastavení hudby Zvuk kanálu TV Digitální zvuk kanálu 93% Stereo Jako zvukový kanál TV Řádek PŘÍJEM zvolte klávesami CH, CH a potvrďte OK. Zde můžete anténní napětí zapnout, nebo vypnout opět klávesami VOL Příjem 1) Počáteční hlasitost Tlačítky VOL nastavíte počáteční sílu hlasitosti receiveru Anténní napětí 2) Nastavení hudby Tlačítky VOL vyberete mezi možnostmi STEREO MONO vlevo, případně MONO vpravo 3) Zvuk kanálu TV Tlačítky VOL můžete pro aktuální programové místo zvolit zvukový kanál na SCART výstupu, jestliže vysílající kanál vysílá více variant. 4) Digitální zvuk kanálu Tlačítky VOL můžete pro aktuální programové místo zvolit zvukový kanál na digitálním výstupu receiveru. Nastavení titulky Titulky POZOR: Anténní napětí smí být zapnuto jen tehdy, pokud je pokojová anténa se zesilovačem signálu skutečně aktivní a tato již není samostatně zásobována proudem skrze vlastní napájení (konektor síťový zdroj, nebo podobně). Jinak může dojít ke zkratu a zničení vaší antény. Instalace - vyhledávání stanic Digitální televize disponuje stovkami kanálů. Z tohoto důvodu je důležité, abyste uměli vyhledat všechny kanály, které vyhovují Vašemu prostředí a preferencím. Kanály lze vyhledávat 2 různými způsoby: Automatické vyhledávání a manuální vyhledávání. Obecně se dá říct, že nejčastěji používaným způsobem vyhledávání je automatické vyhledávání. Automatické vyhledávání kanálů Titulky Jazyková volba titulků Zapnuto Prostřednictvím této funkce vyhledá receiver automaticky všechny kanály. Pohybujte kurzorem CH, CH v menu INSTALACE na řádek vyhledání vysílání a stiskněte tlačítko OK, pro potvrzení volby. Zobrazí se následující menu: 1) Titulky Tlačítky VOL můžete zapnout, nebo vypnout zobrazování titulků Vyhledávání kanálů 11 Vyhledávací modus Zakódováno Automaticky Ne 12 LOCK Ber:0

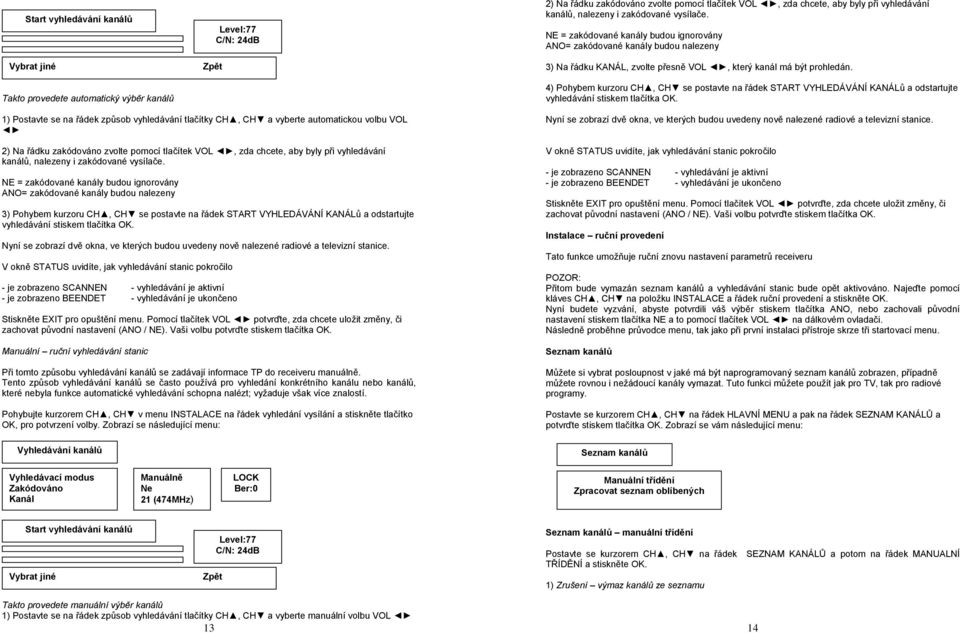

7 Start vyhledávání kanálů Level:77 C/N: 24dB 2) Na řádku zakódováno zvolte pomocí tlačítek VOL, zda chcete, aby byly při vyhledávání kanálů, nalezeny i zakódované vysílače. NE = zakódované kanály budou ignorovány ANO= zakódované kanály budou nalezeny Vybrat jiné Zpět Takto provedete automatický výběr kanálů 1) Postavte se na řádek způsob vyhledávání tlačítky CH, CH a vyberte automatickou volbu VOL 2) Na řádku zakódováno zvolte pomocí tlačítek VOL, zda chcete, aby byly při vyhledávání kanálů, nalezeny i zakódované vysílače. NE = zakódované kanály budou ignorovány ANO= zakódované kanály budou nalezeny 3) Pohybem kurzoru CH, CH se postavte na řádek START VYHLEDÁVÁNÍ KANÁLů a odstartujte vyhledávání stiskem tlačítka OK. Nyní se zobrazí dvě okna, ve kterých budou uvedeny nově nalezené radiové a televizní stanice. V okně STATUS uvidíte, jak vyhledávání stanic pokročilo - je zobrazeno SCANNEN - vyhledávání je aktivní - je zobrazeno BEENDET - vyhledávání je ukončeno Manuální ruční vyhledávání stanic Při tomto způsobu vyhledávání kanálů se zadávají informace TP do receiveru manuálně. Tento způsob vyhledávání kanálů se často používá pro vyhledání konkrétního kanálu nebo kanálů, které nebyla funkce automatické vyhledávání schopna nalézt; vyžaduje však více znalostí. Pohybujte kurzorem CH, CH v menu INSTALACE na řádek vyhledání vysílání a stiskněte tlačítko OK, pro potvrzení volby. Zobrazí se následující menu: Vyhledávání kanálů 3) Na řádku KANÁL, zvolte přesně VOL, který kanál má být prohledán. 4) Pohybem kurzoru CH, CH se postavte na řádek START VYHLEDÁVÁNÍ KANÁLů a odstartujte vyhledávání stiskem tlačítka OK. Nyní se zobrazí dvě okna, ve kterých budou uvedeny nově nalezené radiové a televizní stanice. V okně STATUS uvidíte, jak vyhledávání stanic pokročilo - je zobrazeno SCANNEN - vyhledávání je aktivní - je zobrazeno BEENDET - vyhledávání je ukončeno Instalace ruční provedení Tato funkce umožňuje ruční znovu nastavení parametrů receiveru POZOR: Přitom bude vymazán seznam kanálů a vyhledávání stanic bude opět aktivováno. Najeďte pomocí kláves CH, CH na položku INSTALACE a řádek ruční provedení a stiskněte OK. Nyní budete vyzvání, abyste potvrdili váš výběr stiskem tlačítka ANO, nebo zachovali původní nastavení stiskem tlačítka NE a to pomocí tlačítek VOL na dálkovém ovladači. Následně proběhne průvodce menu, tak jako při první instalaci přístroje skrze tři startovací menu. Seznam kanálů Můžete si vybrat posloupnost v jaké má být naprogramovaný seznam kanálů zobrazen, případně můžete rovnou i nežádoucí kanály vymazat. Tuto funkci můžete použít jak pro TV, tak pro radiové programy. Postavte se kurzorem CH, CH na řádek HLAVNÍ MENU a pak na řádek SEZNAM KANÁLŮ a potvrďte stiskem tlačítka OK. Zobrazí se vám následující menu: Seznam kanálů Vyhledávací modus Zakódováno Kanál Manuálně Ne 21 (474MHz) LOCK Ber:0 Manuální třídění Zpracovat seznam oblíbených Start vyhledávání kanálů Vybrat jiné Zpět Level:77 C/N: 24dB Takto provedete manuální výběr kanálů 1) Postavte se na řádek způsob vyhledávání tlačítky CH, CH a vyberte manuální volbu VOL 13 Seznam kanálů manuální třídění Postavte se kurzorem CH, CH na řádek SEZNAM KANÁLŮ a potom na řádek MANUALNÍ TŘÍDĚNÍ a stiskněte OK. 1) Zrušení výmaz kanálů ze seznamu 14

8 Nalezněte kanál, který chcete zrušit ze seznamu CH, CH a označte jej OK, tímto způsobem mohou být označeny ještě další kanály CH, CH a označení pomocí OK. K výmazu označených programů ze seznamu stiskněte tlačítko AV. 2) Třídění kanálů Nalezněte kanál, který chcete přesunout CH, CH a označte jej OK, tímto způsobem mohou být označeny ještě další kanály CH, CH a označení pomocí OK. Stiskem tlačítek CH, CH zvolte pro kanál nové změnu pořadí kanálů, než vložíte označené programy. Pro přesun programů stiskněte žluté tlačítko na dálkovém ovladači. Zpracování seznamu oblíbených kanálů Seznam oblíbených kanálů je kolekce Vašich oblíbených kanálů. Digitální televize disponuje stovkami kanálů. Z tohoto důvodu je téměř nemožné vybírat kanály stiskem čísla kanálu vždy, když chcete sledovat jiný kanál. Požadované kanály je vhodné seskupit do kolekce ve formě seznamu. Tato funkce umožňuje pohodlnou správu kanálů. Vaše nejoblíbenější stanice uložte do paměti. Postavte se kurzorem v MENU CH, CH na řádek SEZNAM KANÁLŮ a potom na řádek ZPRACOVÁNÍ OBLÍBENÝCH PROGRAMŮ a stiskněte OK. Nyní se vám zobrazí dvě okna: - celkový seznam všech kanálů, které máte uložené k dispozici - seznam oblíbených kanálů, do kterého můžete vaše oblíbené stanice ze souhrnného seznamu překopírovat Vyberte si ze souhrnného seznamu programů ten, který chcete překopírovat do vaší složky oblíbené kanály: Program naleznete CH, CH a označíte jej tlačítkem OK, můžete tímto způsobem označit i ostatní programy. Stiskem tlačítka SWAP bude váš seznam oblíbených kanálů pozměněn. Tlačítky CH, CH zvolte změnu pořadí programů, než budou programy vloženy. Stiskněte OK a programy tak vložte do seznamu oblíbených programů. Opětovným stiskem tlačítka SWAP se dostanete do souhrnného seznamu všech programů. Pro radiové programy může být v radiovém modu nastaven vlastní seznam oblíbených radiostanic. Časovač Záznam pomocí časovače Tato funkce umožňuje provádět záznam s využitím časovače. Lze provést záznam až 10-ti programů. Pomocí funkce Záznam pomocí časovače můžete zaznamenávat oblíbené televizní programy na videorekordér. Zadání času vypnutí 1. Řádek VYPNOUT V a potvrďte OK 2. Pomocí numerických kláves 0-9, zadej libovolný čas vypnutí a potvrďte OK. 3. Zvolte CH, CH řádek STATUS 4. A tlačítky VOL, zvolte aktivování časovače vypnutí (AUS/OFF), nebo zapnutí (EIN/ON) 5. Pro ukončení nastavení stiskněte EXIT a nakonec potvrďte OK. Stiskem tlačítka EXIT Menu potemní. Digitální receiver se vypne do režimu StandBy v přednastaveném čase. Časovač časované nahrávání Postavte se kurzorem CH, CH na řádek ČASOVAČ, pak na řádek ČASOVANÉ NAHRÁVÁNÍ a potvrďte stiskem tlačítka OK. Zobrazí se vám následující menu: Časované nahrávání Program č.: (1-10) Začátek nahrávání Konec nahrávání Datum nahrávání Program Stav Naprogramování časovaného nahrávání: 1) Řádek Časovač místo zvolte pořadí (1-10) C 2) Tlačítky VOL vyberte místo časovače 3) Řádek START, STOP, nebo DATUM NAHRÁVKY vyberte VOL a potvrďte OK. 4) Numerickými klávesami 0-9 zadejte datum nahrávky a čas. 5) Potvrzení všech zadaných údajů potřebných pro časované nahrávání potvrďte OK. 6) Zvolte řádek PROGRAM CH, CH a potvrďte OK. TV - seznam 1 00:00 hodin 00:00 hodin Das Erste Postavte se kurzorem CH, CH na řádek HLAVNÍ MENU a pak na řádek ČASOVAČ a potvrďte stiskem tlačítka OK. Zobrazí se vám následující menu: Časovač ČT1 ČT2 Nova Prima Galaxie Kanal 21 Slep-timer Časované nahrávání Časovač vypnutí (SLEEP TIMER) Postavte se kurzorem CH, CH na řádek ČASOVAČ, pak na řádek SLEEP TIMER a potvrďte stiskem tlačítka OK. Zobrazí se vám následující menu: Slep-timer Vypnout v hodin Stav 00: ) Vyberte ze seznamu za pomoci tlačítek CH, CH VOL požadovaný program a potvrďte OK. 8) Postavte se kurzorem CH, CH na řádek STATUS a stiskněte OK. 9) A tlačítky VOL, zvolte aktivování časovaného nahrávání (EIN/ON), nebo deaktivování (AUS/OFF) 10) Pro ukončení nastavení stiskněte EXIT a nakonec potvrďte OK. Stiskem tlačítka EXIT Menu potemní. Digitální receiver se v přednastaveném čase zapne. Na displeji bude zobrazen nápis: rec Pokud je časovač aktivován, pak se nedá receiver dále obsluhovat. Můžete ale samozřejmě vyvolat MENU - ČASOVANÉ NAHRÁVÁNÍ a časovač tak deaktivovat. 16

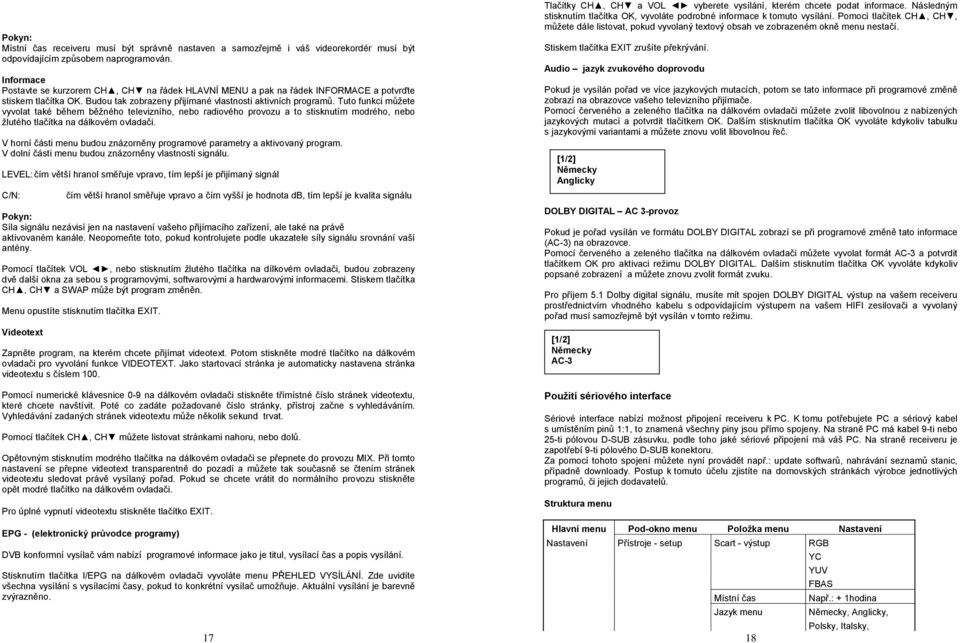

9 Pokyn: Místní čas receiveru musí být správně nastaven a samozřejmě i váš videorekordér musí být odpovídajícím způsobem naprogramován. Informace Postavte se kurzorem CH, CH na řádek HLAVNÍ MENU a pak na řádek INFORMACE a potvrďte stiskem tlačítka OK. Budou tak zobrazeny přijímané vlastnosti aktivních programů. Tuto funkci můžete vyvolat také během běžného televizního, nebo radiového provozu a to stisknutím modrého, nebo žlutého tlačítka na dálkovém ovladači. V horní části menu budou znázorněny programové parametry a aktivovaný program. V dolní části menu budou znázorněny vlastnosti signálu. LEVEL: čím větší hranol směřuje vpravo, tím lepší je přijímaný signál C/N: čím větší hranol směřuje vpravo a čím vyšší je hodnota db, tím lepší je kvalita signálu Pokyn: Síla signálu nezávisí jen na nastavení vašeho přijímacího zařízení, ale také na právě aktivovaném kanále. Neopomeňte toto, pokud kontrolujete podle ukazatele síly signálu srovnání vaší antény. Pomocí tlačítek VOL, nebo stisknutím žlutého tlačítka na dílkovém ovladači, budou zobrazeny dvě další okna za sebou s programovými, softwarovými a hardwarovými informacemi. Stiskem tlačítka CH, CH a SWAP může být program změněn. Menu opustíte stisknutím tlačítka EXIT. Videotext Zapněte program, na kterém chcete přijímat videotext. Potom stiskněte modré tlačítko na dálkovém ovladači pro vyvolání funkce VIDEOTEXT. Jako startovací stránka je automaticky nastavena stránka videotextu s číslem 100. Pomocí numerické klávesnice 0-9 na dálkovém ovladači stiskněte třímístné číslo stránek videotextu, které chcete navštívit. Poté co zadáte požadované číslo stránky, přístroj začne s vyhledáváním. Vyhledávání zadaných stránek videotextu může několik sekund trvat. Pomocí tlačítek CH, CH můžete listovat stránkami nahoru, nebo dolů. Opětovným stisknutím modrého tlačítka na dálkovém ovladači se přepnete do provozu MIX. Při tomto nastavení se přepne videotext transparentně do pozadí a můžete tak současně se čtením stránek videotextu sledovat právě vysílaný pořad. Pokud se chcete vrátit do normálního provozu stiskněte opět modré tlačítko na dálkovém ovladači. Pro úplné vypnutí videotextu stiskněte tlačítko EXIT. EPG - (elektronický průvodce programy) DVB konformní vysílač vám nabízí programové informace jako je titul, vysílací čas a popis vysílání. Stisknutím tlačítka I/EPG na dálkovém ovladači vyvoláte menu PŘEHLED VYSÍLÁNÍ. Zde uvidíte všechna vysílání s vysílacími časy, pokud to konkrétní vysílač umožňuje. Aktuální vysílání je barevně zvýrazněno. 17 Tlačítky CH, CH a VOL vyberete vysílání, kterém chcete podat informace. Následným stisknutím tlačítka OK, vyvoláte podrobné informace k tomuto vysílání. Pomocí tlačítek CH, CH, můžete dále listovat, pokud vyvolaný textový obsah ve zobrazeném okně menu nestačí. Stiskem tlačítka EXIT zrušíte překrývání. Audio jazyk zvukového doprovodu Pokud je vysílán pořad ve více jazykových mutacích, potom se tato informace při programové změně zobrazí na obrazovce vašeho televizního přijímače. Pomocí červeného a zeleného tlačítka na dálkovém ovladači můžete zvolit libovolnou z nabízených jazykových mutací a potvrdit tlačítkem OK. Dalším stisknutím tlačítka OK vyvoláte kdykoliv tabulku s jazykovými variantami a můžete znovu volit libovolnou řeč. [1/2] Anglicky DOLBY DIGITAL AC 3-provoz Pokud je pořad vysílán ve formátu DOLBY DIGITAL zobrazí se při programové změně tato informace (AC-3) na obrazovce. Pomocí červeného a zeleného tlačítka na dálkovém ovladači můžete vyvolat formát AC-3 a potvrdit tlačítkem OK pro aktivaci režimu DOLBY DIGITAL. Dalším stisknutím tlačítka OK vyvoláte kdykoliv popsané zobrazení a můžete znovu zvolit formát zvuku. Pro příjem 5.1 Dolby digital signálu, musíte mít spojen DOLBY DIGITAL výstup na vašem receiveru prostřednictvím vhodného kabelu s odpovídajícím výstupem na vašem HIFI zesilovači a vyvolaný pořad musí samozřejmě být vysílán v tomto režimu. [1/2] AC-3 Použití sériového interface Sériové interface nabízí možnost připojení receiveru k PC. K tomu potřebujete PC a sériový kabel s umístěním pinů 1:1, to znamená všechny piny jsou přímo spojeny. Na straně PC má kabel 9-ti nebo 25-ti pólovou D-SUB zásuvku, podle toho jaké sériové připojení má váš PC. Na straně receiveru je zapotřebí 9-ti pólového D-SUB konektoru. Za pomocí tohoto spojení můžete nyní provádět např.: update softwarů, nahrávání seznamů stanic, případně downloady. Postup k tomuto účelu zjistíte na domovských stránkách výrobce jednotlivých programů, či jejich dodavatelů. Struktura menu Hlavní menu Pod-okno menu Položka menu Nastavení Nastavení Přístroje - setup Scart - výstup RGB Místní čas Jazyk menu 18 YC YUV FBAS Např.: + 1hodina, Anglicky, Polsky, Italsky,

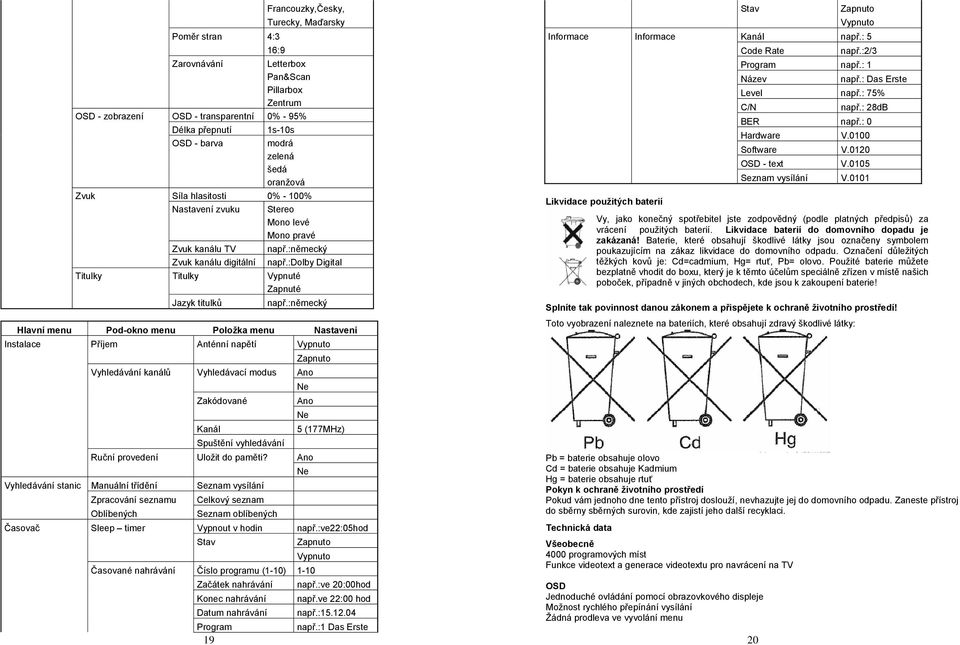

10 Poměr stran 4:3 Zarovnávání Program 19 Francouzky,Česky, Turecky, Maďarsky 16:9 Letterbox Pan&Scan Pillarbox Zentrum OSD - zobrazení OSD - transparentní 0% - 95% Délka přepnutí OSD - barva 1s-10s modrá zelená šedá oranžová Zvuk Síla hlasitosti 0% - 100% Nastavení zvuku Zvuk kanálu TV Zvuk kanálu digitální Stereo Mono levé Mono pravé např.:německý Titulky Titulky Vypnuté Zapnuté Jazyk titulků např.:dolby Digital např.:německý Hlavní menu Pod-okno menu Položka menu Nastavení Instalace Příjem Anténní napětí Vyhledávání kanálů Vyhledávací modus Ano Zakódované Kanál Spuštění vyhledávání Zapnuto Ne Ano Ne Ruční provedení Uložit do paměti? Ano Vyhledávání stanic Manuální třídění Seznam vysílání Zpracování seznamu Celkový seznam Oblíbených Seznam oblíbených 5 (177MHz) Časovač Sleep timer Vypnout v hodin např.:ve22:05hod Stav Ne Zapnuto Časované nahrávání Číslo programu (1-10) 1-10 Začátek nahrávání Konec nahrávání Datum nahrávání např.:ve 20:00hod např.ve 22:00 hod např.: např.:1 Das Erste Stav 20 Zapnuto Informace Informace Kanál např.: 5 Likvidace použitých baterií Code Rate např.:2/3 Program např.: 1 Název např.: Das Erste Level např.: 75% C/N např.: 28dB BER např.: 0 Hardware V.0100 Software V.0120 OSD - text V.0105 Seznam vysílání V.0101 Splníte tak povinnost danou zákonem a přispějete k ochraně životního prostředí! Toto vyobrazení naleznete na bateriích, které obsahují zdravý škodlivé látky: Pb = baterie obsahuje olovo Cd = baterie obsahuje Kadmium Hg = baterie obsahuje rtuť Pokyn k ochraně životního prostředí Pokud vám jednoho dne tento přístroj doslouží, nevhazujte jej do domovního odpadu. Zaneste přístroj do sběrny sběrných surovin, kde zajistí jeho další recyklaci. Technická data Vy, jako konečný spotřebitel jste zodpovědný (podle platných předpisů) za vrácení použitých baterií. Likvidace baterií do domovního dopadu je zakázaná! Baterie, které obsahují škodlivé látky jsou označeny symbolem poukazujícím na zákaz likvidace do domovního odpadu. Označení důležitých těžkých kovů je: Cd=cadmium, Hg= rtuť, Pb= olovo. Použité baterie můžete bezplatně vhodit do boxu, který je k těmto účelům speciálně zřízen v místě našich poboček, případně v jiných obchodech, kde jsou k zakoupení baterie! Všeobecně 4000 programových míst Funkce videotext a generace videotextu pro navrácení na TV OSD Jednoduché ovládání pomocí obrazovkového displeje Možnost rychlého přepínání vysílání Žádná prodleva ve vyvolání menu

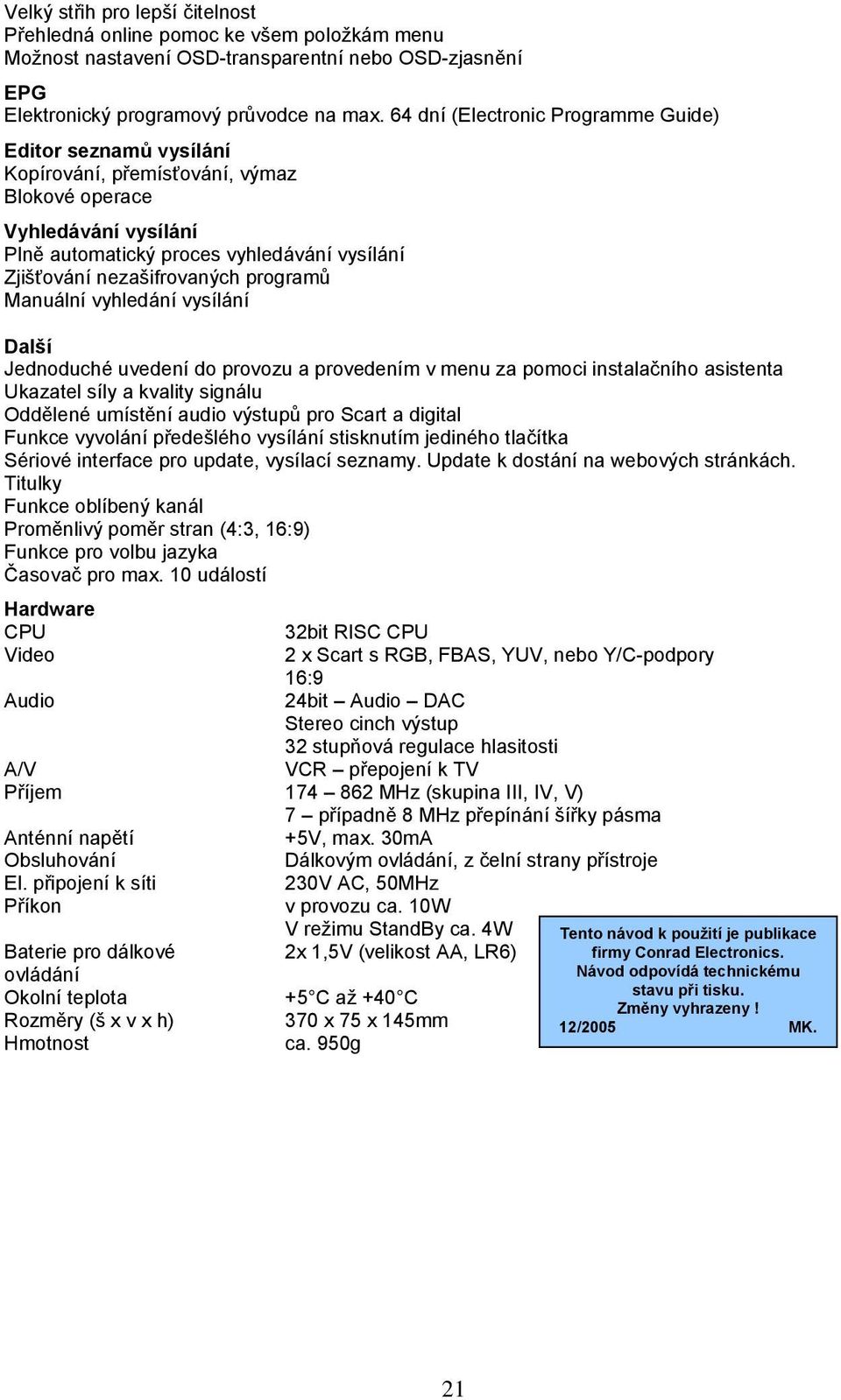

11 Velký střih pro lepší čitelnost Přehledná online pomoc ke všem položkám menu Možnost nastavení OSD-transparentní nebo OSD-zjasnění EPG Elektronický programový průvodce na max. 64 dní (Electronic Programme Guide) Editor seznamů vysílání Kopírování, přemísťování, výmaz Blokové operace Vyhledávání vysílání Plně automatický proces vyhledávání vysílání Zjišťování nezašifrovaných programů Manuální vyhledání vysílání Další Jednoduché uvedení do provozu a provedením v menu za pomoci instalačního asistenta Ukazatel síly a kvality signálu Oddělené umístění audio výstupů pro Scart a digital Funkce vyvolání předešlého vysílání stisknutím jediného tlačítka Sériové interface pro update, vysílací seznamy. Update k dostání na webových stránkách. Titulky Funkce oblíbený kanál Proměnlivý poměr stran (4:3, 16:9) Funkce pro volbu jazyka Časovač pro max. 10 událostí Hardware CPU 32bit RISC CPU Video 2 x Scart s RGB, FBAS, YUV, nebo Y/C-podpory 16:9 Audio 24bit Audio DAC Stereo cinch výstup 32 stupňová regulace hlasitosti A/V VCR přepojení k TV Příjem MHz (skupina III, IV, V) 7 případně 8 MHz přepínání šířky pásma Anténní napětí +5V, max. 30mA Obsluhování Dálkovým ovládání, z čelní strany přístroje El. připojení k síti 230V AC, 50MHz Příkon v provozu ca. 10W V režimu StandBy ca. 4W Baterie pro dálkové 2x 1,5V (velikost AA, LR6) ovládání Okolní teplota +5 C až +40 C Rozměry (š x v x h) 370 x 75 x 145mm Hmotnost ca. 950g Tento návod k použití je publikace firmy Conrad Electronics. Návod odpovídá technickému stavu při tisku. Změny vyhrazeny! 12/2005 MK. 21
