1 TERMOSTATICKÉ SMĚŠOVACÍ VENTILY MT52 Technické informace, návod k instalaci a obsluze Člen MONIER GROUP

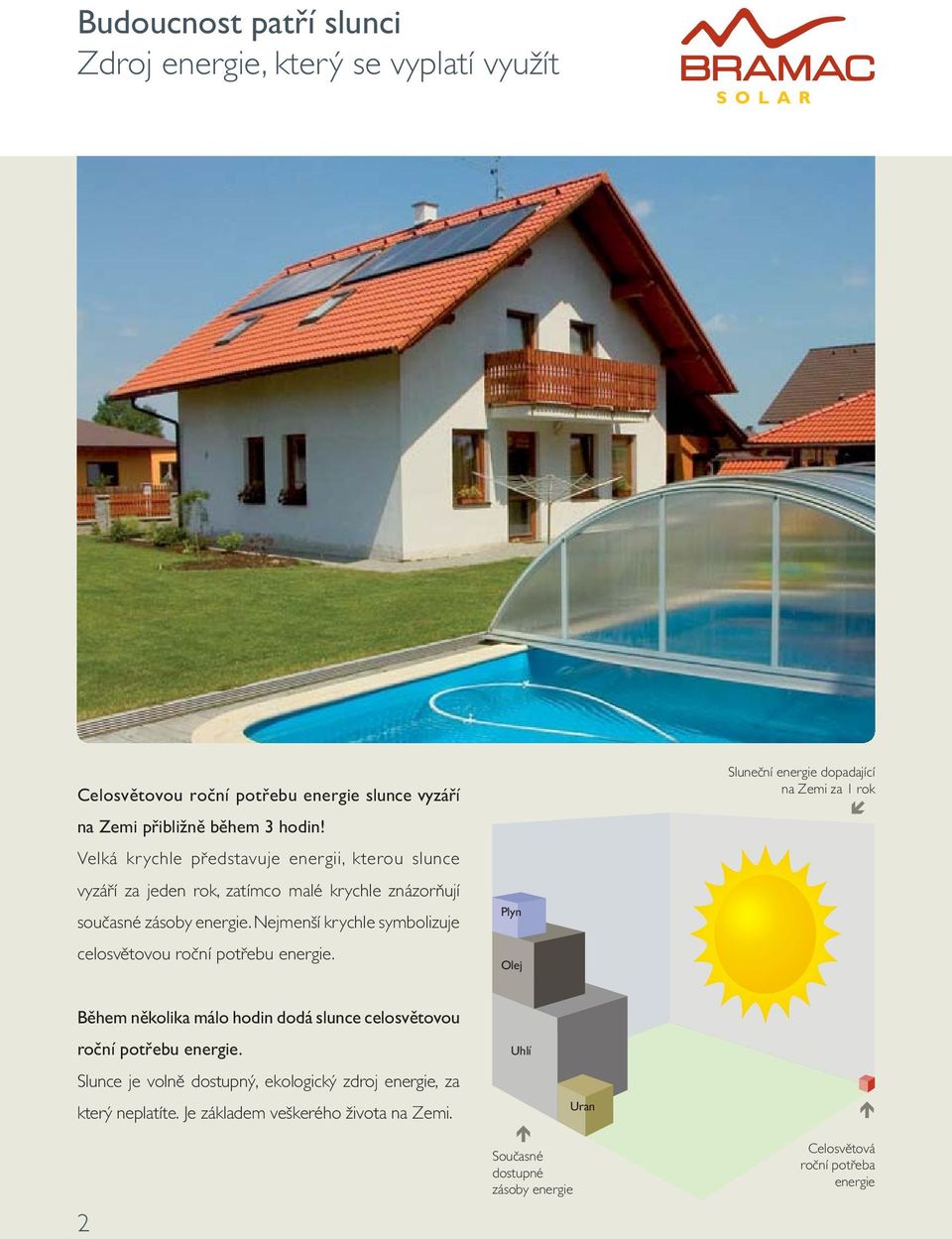

2 Budoucnost patří slunci Zdroj energie, který se vyplatí využít Celosvětovou roční potřebu energie slunce vyzáří na Zemi přibližně během 3 hodin! Velká krychle představuje energii, kterou slunce vyzáří za jeden rok, zatímco malé krychle znázorňují současné zásoby energie. Nejmenší krychle symbolizuje celosvětovou roční potřebu energie. Plyn Olej Sluneční energie dopadající na Zemi za 1 rok Během několika málo hodin dodá slunce celosvětovou roční potřebu energie. Slunce je volně dostupný, ekologický zdroj energie, za který neplatíte. Je základem veškerého života na Zemi. 2 Uhlí Současné dostupné zásoby energie Uran Celosvětová roční potřeba energie

3 Obsah: Termostatické směšovací ventily MT 52 3 Použití 3 Přednosti 3 Funkce 4 Technické údaje 4 Specifi kace 4 Termostatický směšovací ventil Standard pro zásobníkové ohřívače 5 MT 52 termostatický směšovací ventil Universal (Standard) 5, 6 Použití Omezují a udržují konstantní užitnou teplotu smíšeného média v systému. Termostatické ventily zajišťují na výstupu konstantní teplotu vody smíšené z přívodů o různé teplotě. Ventily lze použít u nejrůznějších typů ohřívačů, průtokových i zásobníkových, pro vytápěcí sanitární (umyvadla, vany, sprchy) aplikace. Přednosti Konstantní teplota vody na výstupu Neomezená regulace nominální teploty vody Ochrana potrubí a armatur proti korozi a usazování vodního kamene Nevyžaduje údržbu 3

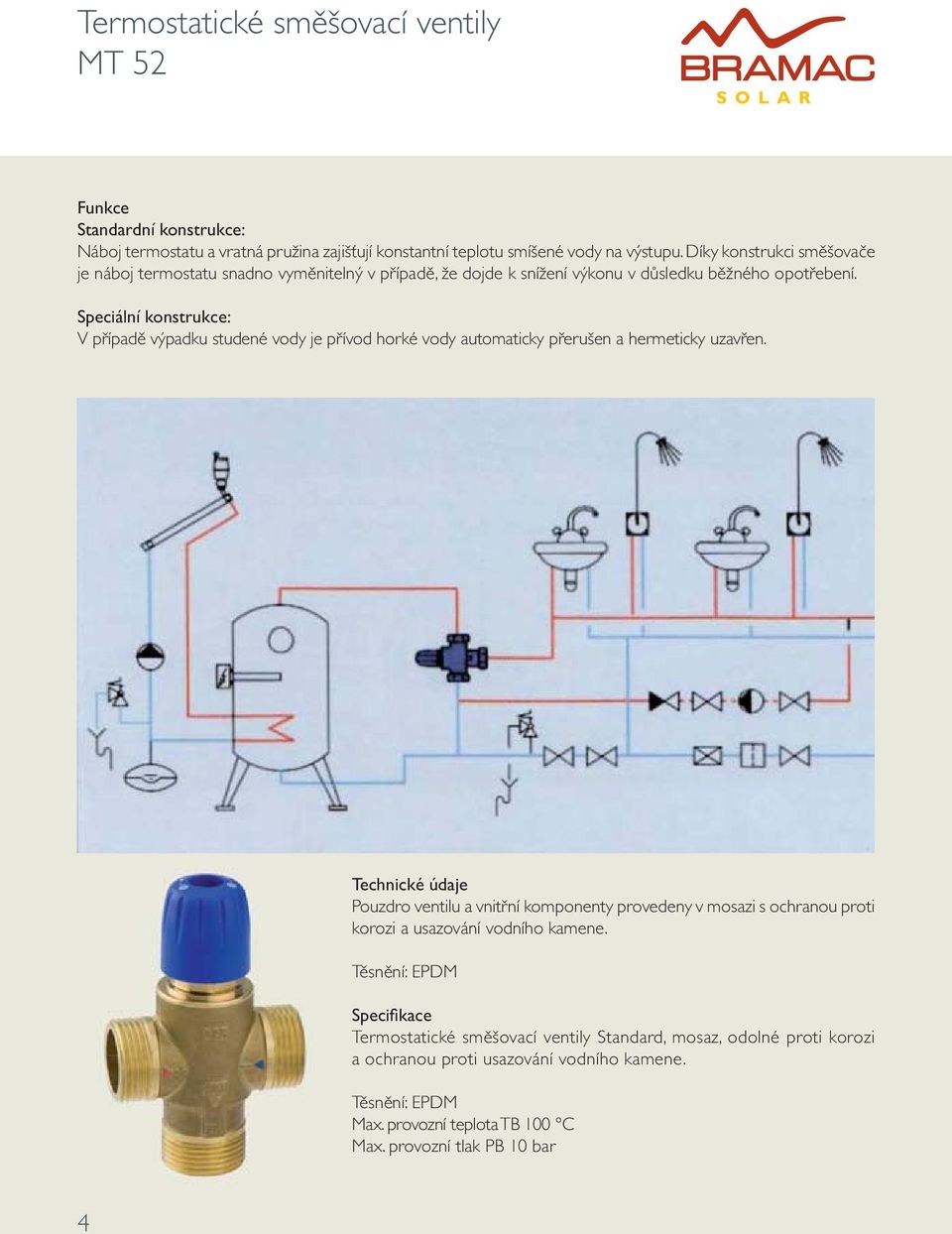

4 Termostatické směšovací ventily MT 52 Funkce Standardní konstrukce: Náboj termostatu a vratná pružina zajišťují konstantní teplotu smíšené vody na výstupu. Díky konstrukci směšovače je náboj termostatu snadno vyměnitelný v případě, že dojde k snížení výkonu v důsledku běžného opotřebení. Speciální konstrukce: V případě výpadku studené vody je přívod horké vody automaticky přerušen a hermeticky uzavřen. Technické údaje Pouzdro ventilu a vnitřní komponenty provedeny v mosazi s ochranou proti korozi a usazování vodního kamene. Těsnění: EPDM Specifikace Termostatické směšovací ventily Standard, mosaz, odolné proti korozi a ochranou proti usazování vodního kamene. Těsnění: EPDM Max. provozní teplota TB 100 C Max. provozní tlak PB 10 bar 4

5 Termostatické směšovací ventily MT 52 Termostatický směšovací ventil Standard pro zásobníkové ohřívače DN G Teplotní rozsah E (l/min) k vs 1 k vs C E = průtok na vývodu při Δ p = 1.5 bar k vs 1 = bez kontrolního ventilu k vs 2 = s kontrolním ventilem MT 52 termostatický směšovací ventil Universal (Standard) Termostatický směšovací ventil MT 52 Universal (Standard) slouží k směšování studené a teplé vody, nastavení a udržování konstantní teploty smíchané vody na výstupu pro otopnou a užitkovou vodu. DN G MIX C TB 100 C PB 10 bar 5

6 Termostatické směšovací ventily MT 52 Legenda k obrázkům A POZOR!! Při sváření a letování je nutno vyjmout ventil z potrubí, aby se zabránilo poškození. Před instalací je zapotřebí soustavu důkladně propláchnout, aby se odstranily okuje po sváření a další hrubé nečistoty. Pro zvýšení životnosti armatury se doporučuje na přívodech studené a teplé vody instalovat přiměřeně jemný fi ltr. B instalace 1. Směšovací ventil lze instalovat v libovolné poloze. 2. Ujistěte se, že přívody teplé a studené vody jsou dle označení na pouzdře ventilu připojeny k správným vstupům. 3. Světlost potrubí musí souhlasit s udanou světlostí ventilu. 4. Na výstupu smíchané vody doporučujeme instalovat teploměr k nastavení a monitorování teploty teploměrem s dostatečně rychlou odezvou. C nastavení teploty na výstupu 1. Otáčejte pomalu rukojetí ventilu a zároveň sledujte hodnotu teploty na teploměru, až dosáhnete požadované teploty. 2. Pro zvýšení požadované otáčejte rukojetí proti směru hodinových ručiček. 3. Pro snížení požadované teploty otáčejte rukojetí po směru hodinových ručiček. D aretace nastavené teploty na ventilu 1. Nastavte požadovanou teplotu vody na výstupu (viz C). 2. Odšroubujte horní šroub rukojeti ventilu. 3. Odstraňte kryt. 4. Utáhněte příslušným klíčem (viz obrázek) pevně kontramatku, čímž zajistíte ventil proti neoprávněné manipulaci. 5. Nasaďte zpět rukojeť a zašroubujte. 6
