1 SOLÁRNÍ SYSTÉMY BRAMAC Zdroj energie s budoucností Platí od 1. ledna 2015 Člen BRAAS MONIER BUILDING GROUP

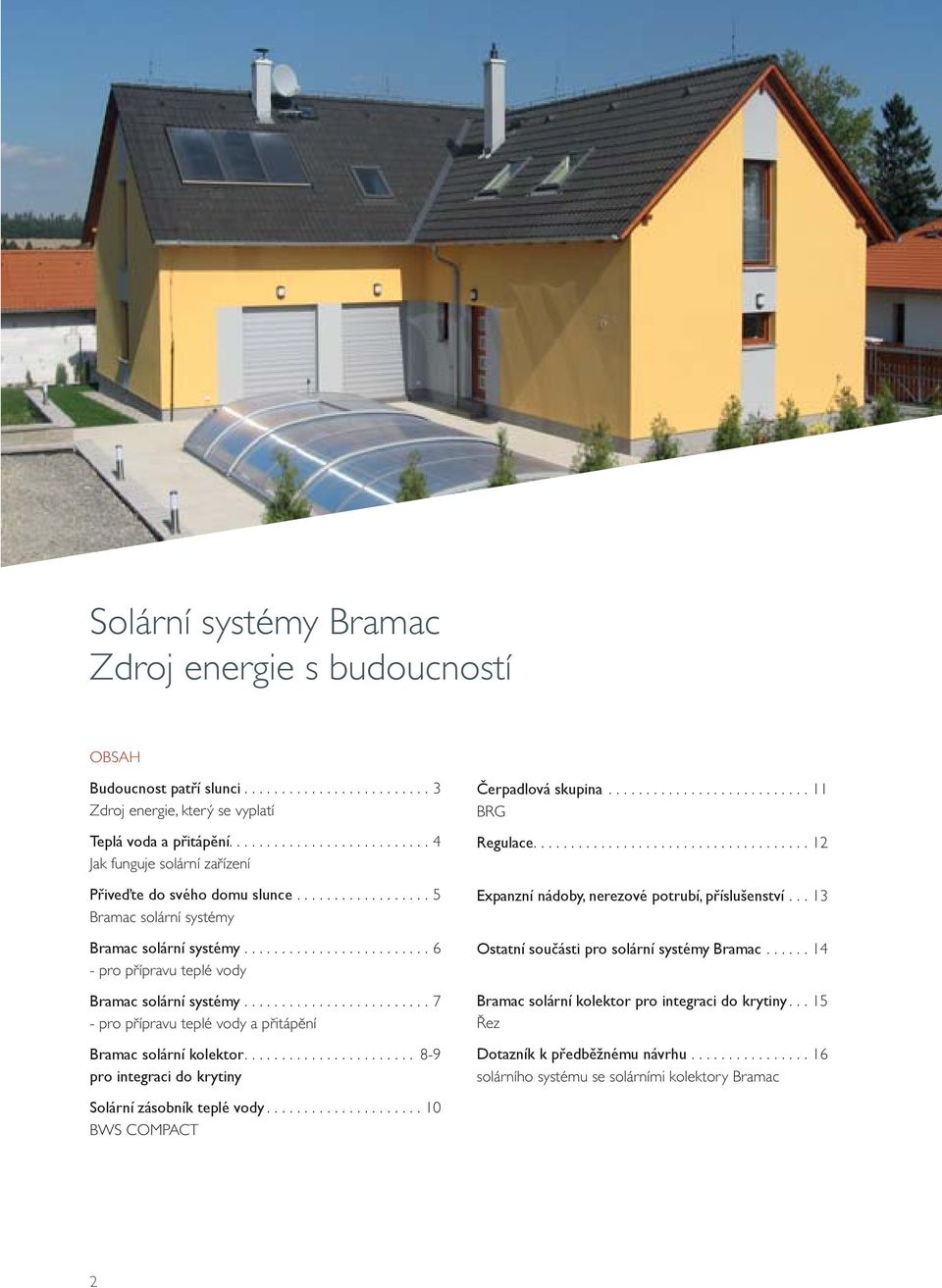

2 Solární systémy Bramac Zdroj energie s budoucností OBSAH Budoucnost patří slunci Zdroj energie, který se vyplatí Teplá voda a přitápění Jak funguje solární zařízení Přiveďte do svého domu slunce Bramac solární systémy Bramac solární systémy pro přípravu teplé vody Bramac solární systémy pro přípravu teplé vody a přitápění Bramac solární kolektor pro integraci do krytiny Čerpadlová skupina BRG Regulace Expanzní nádoby, nerezové potrubí, příslušenství Ostatní součásti pro solární systémy Bramac Bramac solární kolektor pro integraci do krytiny Řez Dotazník k předběžnému návrhu solárního systému se solárními kolektory Bramac Solární zásobník teplé vody BWS COMPACT 2

3 Budoucnost patří slunci Zdroj energie, který se vyplatí CELOSVĚTOVOU ROČNÍ POTŘEBU ENERGIE SLUNCE VYZÁŘÍ NA ZEMI PŘIBLIŽNĚ BĚHEM 3 HODIN! Velká krychle představuje energii, kterou slunce vyzáří za jeden rok, zatímco malé krychle znázorňují současné zásoby energie. Nejmenší krychle symbolizuje celosvětovou roční potřebu energie. BĚHEM NĚKOLIKA MÁLO HODIN DODÁ SLUNCE CELOSVĚTOVOU ROČNÍ POTŘEBU ENERGIE. Slunce je volně dostupný, ekologický zdroj energie, za který neplatíte. Je základem veškerého života na Zemi. PLYN OLEJ UHLÍ Sluneční energie dopadající na Zemi za 1 rok URAN Současné dostupné zásoby energie Celosvětová roční potřeba energie 3

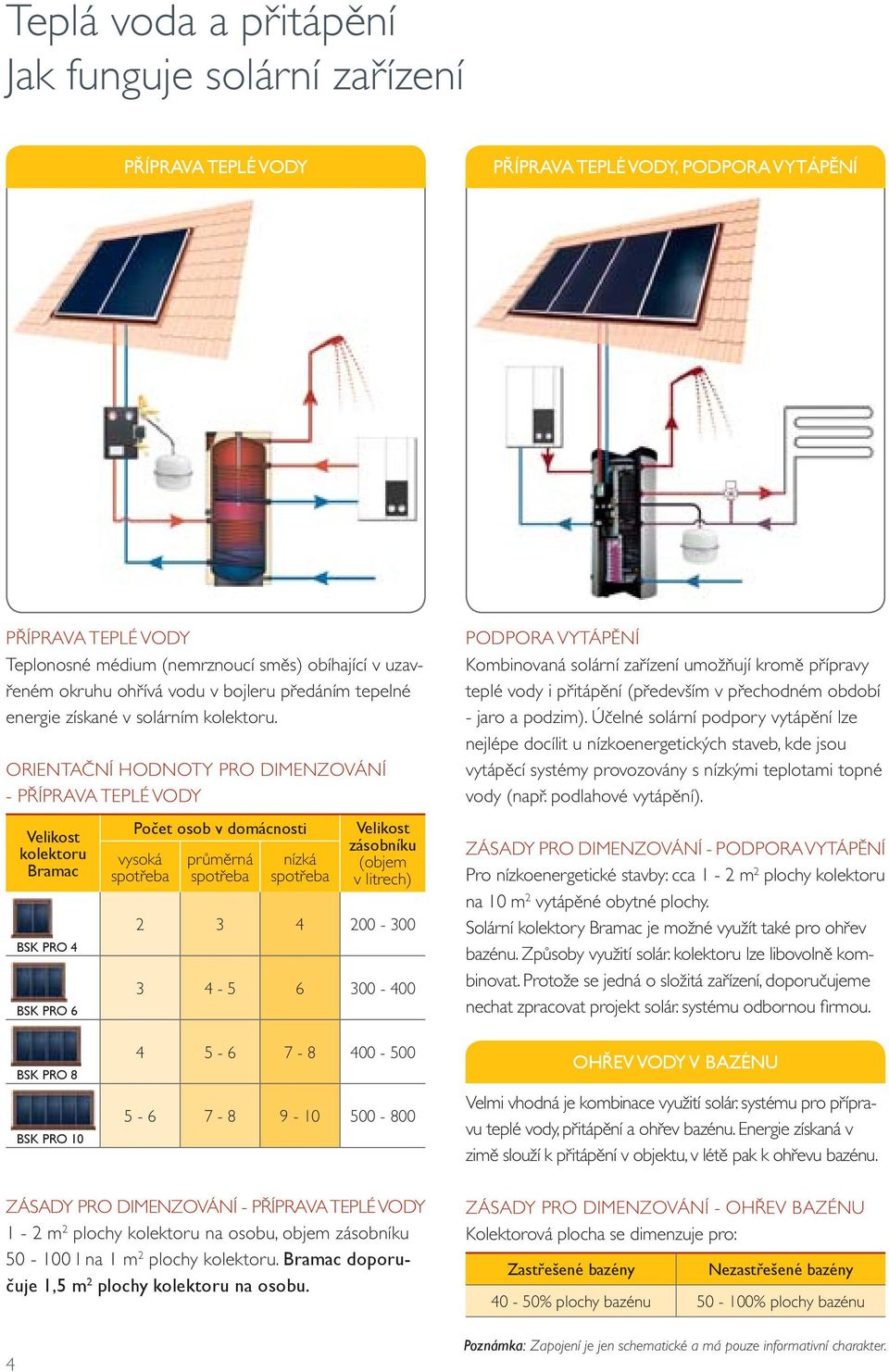

4 Teplá voda a přitápění Jak funguje solární zařízení PŘÍPRAVA TEPLÉ VODY PŘÍPRAVA TEPLÉ VODY, PODPORA VYTÁPĚNÍ PŘÍPRAVA TEPLÉ VODY Teplonosné médium (nemrznoucí směs) obíhající v uzavřeném okruhu ohřívá vodu v bojleru předáním tepelné energie získané v solárním kolektoru. ORIENTAČNÍ HODNOTY PRO DIMENZOVÁNÍ - PŘÍPRAVA TEPLÉ VODY Velikost kolektoru Bramac BSK PRO 4 BSK PRO 6 Počet osob v domácnosti vysoká spotřeba průměrná spotřeba nízká spotřeba Velikost zásobníku (objem v litrech) PODPORA VYTÁPĚNÍ Kombinovaná solární zařízení umožňují kromě přípravy teplé vody i přitápění (především v přechodném období - jaro a podzim). Účelné solární podpory vytápění lze nejlépe docílit u nízkoenergetických staveb, kde jsou vytápěcí systémy provozovány s nízkými teplotami topné vody (např. podlahové vytápění). ZÁSADY PRO DIMENZOVÁNÍ - PODPORA VYTÁPĚNÍ Pro nízkoenergetické stavby: cca 1-2 m 2 plochy kolektoru na 10 m 2 vytápěné obytné plochy. Solární kolektory Bramac je možné využít také pro ohřev bazénu. Způsoby využití solár. kolektoru lze libovolně kombinovat. Protože se jedná o složitá zařízení, doporučujeme nechat zpracovat projekt solár. systému odbornou fi rmou. BSK PRO 8 BSK PRO OHŘEV VODY V BAZÉNU Velmi vhodná je kombinace využití solár. systému pro přípravu teplé vody, přitápění a ohřev bazénu. Energie získaná v zimě slouží k přitápění v objektu, v létě pak k ohřevu bazénu. ZÁSADY PRO DIMENZOVÁNÍ - PŘÍPRAVA TEPLÉ VODY 1-2 m 2 plochy kolektoru na osobu, objem zásobníku l na 1 m 2 plochy kolektoru. Bramac doporučuje 1,5 m 2 plochy kolektoru na osobu. 4 ZÁSADY PRO DIMENZOVÁNÍ - OHŘEV BAZÉNU Kolektorová plocha se dimenzuje pro: Zastřešené bazény Nezastřešené bazény 40-50% plochy bazénu % plochy bazénu Poznámka: Zapojení je jen schematické a má pouze informativní charakter.

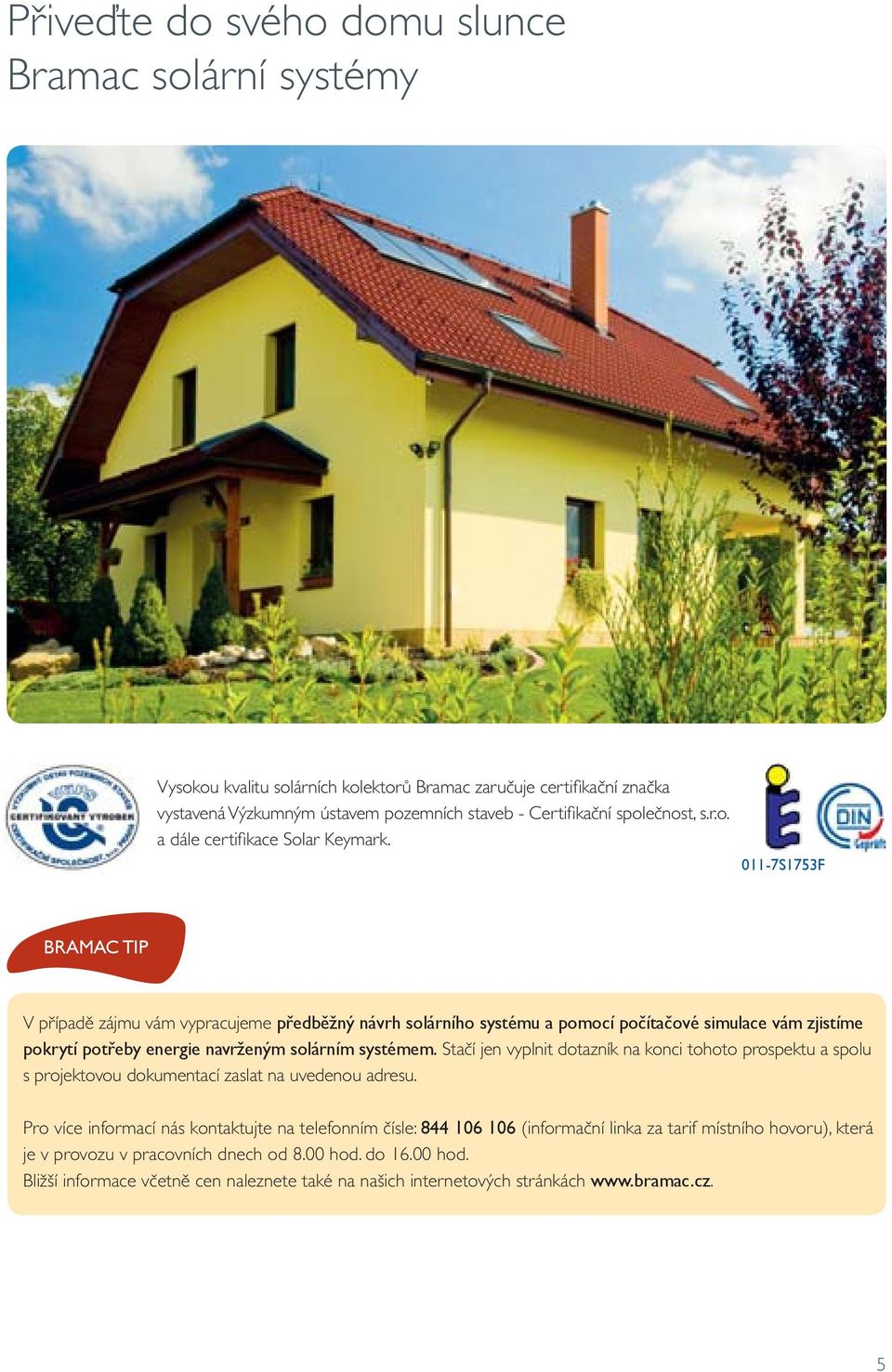

5 Přiveďte do svého domu slunce Bramac solární systémy Vysokou kvalitu solárních kolektorů Bramac zaručuje certifi kační značka vystavená Výzkumným ústavem pozemních staveb - Certifi kační společnost, s.r.o. a dále certifi kace Solar Keymark S1753F BRAMAC TIP V případě zájmu vám vypracujeme předběžný návrh solárního systému a pomocí počítačové simulace vám zjistíme pokrytí potřeby energie navrženým solárním systémem. Stačí jen vyplnit dotazník na konci tohoto prospektu a spolu s projektovou dokumentací zaslat na uvedenou adresu. Pro více informací nás kontaktujte na telefonním čísle: (informační linka za tarif místního hovoru), která je v provozu v pracovních dnech od 8.00 hod. do hod. Bližší informace včetně cen naleznete také na našich internetových stránkách 5

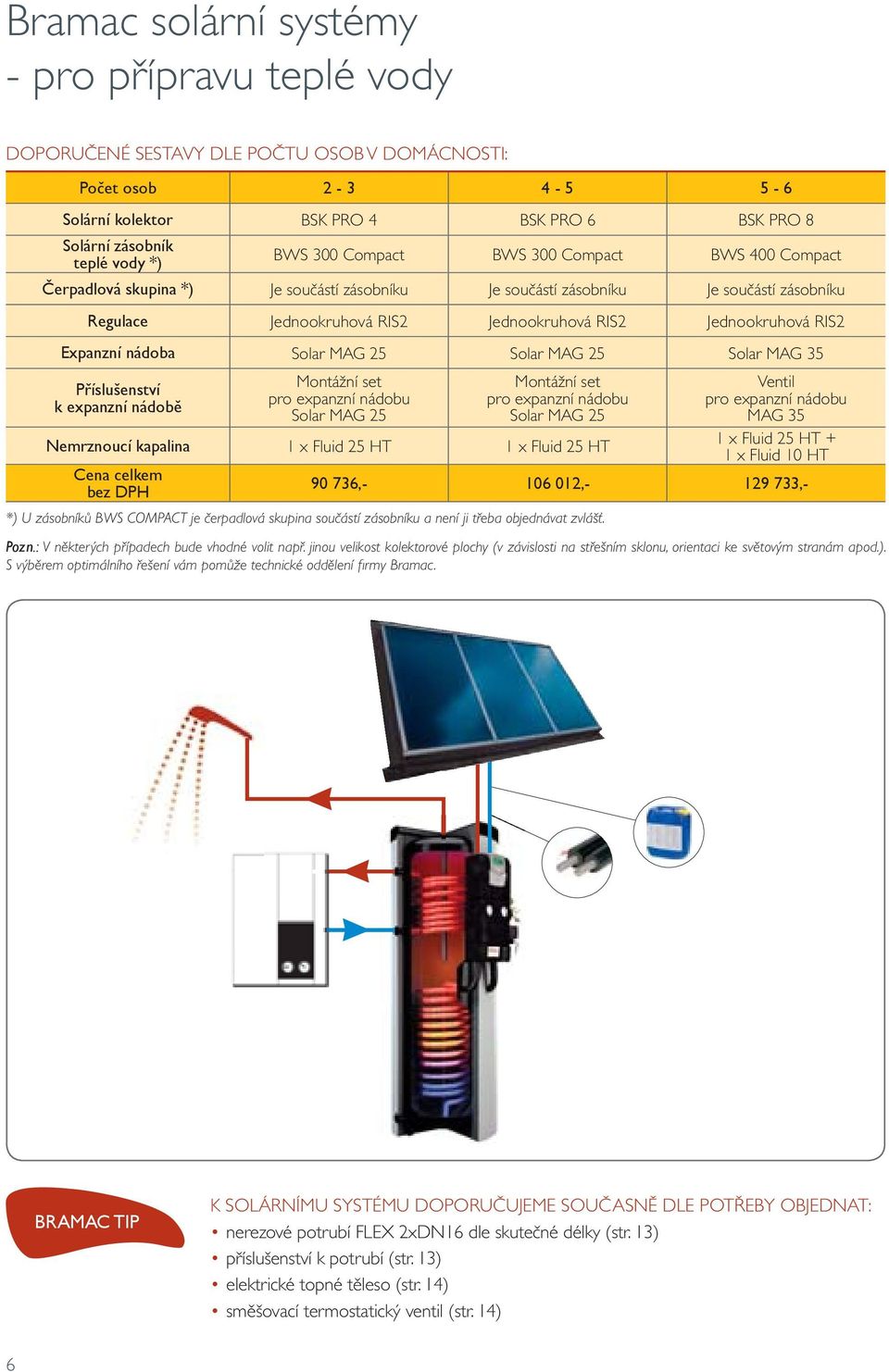

6 Bramac solární systémy - pro přípravu teplé vody DOPORUČENÉ SESTAVY DLE POČTU OSOB V DOMÁCNOSTI: Počet osob Solární kolektor BSK PRO 4 BSK PRO 6 BSK PRO 8 Solární zásobník teplé vody *) BWS 300 Compact BWS 300 Compact BWS 400 Compact Čerpadlová skupina *) Je součástí zásobníku Je součástí zásobníku Je součástí zásobníku Regulace Jednookruhová RIS2 Jednookruhová RIS2 Jednookruhová RIS2 Expanzní nádoba Solar MAG 25 Solar MAG 25 Solar MAG 35 Příslušenství k expanzní nádobě Montážní set pro expanzní nádobu Solar MAG 25 Montážní set pro expanzní nádobu Solar MAG 25 Ventil pro expanzní nádobu MAG 35 1 x Fluid 25 HT + 1 x Fluid 10 HT Nemrznoucí kapalina 1 x Fluid 25 HT 1 x Fluid 25 HT Cena celkem bez DPH , , ,- *) U zásobníků BWS COMPACT je čerpadlová skupina součástí zásobníku a není ji třeba objednávat zvlášť. Pozn.: V některých případech bude vhodné volit např. jinou velikost kolektorové plochy (v závislosti na střešním sklonu, orientaci ke světovým stranám apod.). S výběrem optimálního řešení vám pomůže technické oddělení fi rmy Bramac. BRAMAC TIP K SOLÁRNÍMU SYSTÉMU DOPORUČUJEME SOUČASNĚ DLE POTŘEBY OBJEDNAT: nerezové potrubí FLEX 2xDN16 dle skutečné délky (str. 13) příslušenství k potrubí (str. 13) elektrické topné těleso (str. 14) směšovací termostatický ventil (str. 14) 6

7 Bramac solární systémy - pro přípravu teplé vody a přitápění DOPORUČENÉ SESTAVY DLE VYTÁPĚNÉ PLOCHY: Orientační vytápěná plocha (m 2 ) do nad 200 Solární kolektor BSK PRO10 2 x BSK PRO 6 2 x BSK PRO 8 2 x BSK PRO 10 Akumulační nádrž (l) Pozn.: Při volbě kolektorové plochy a objemu zásobníku teplé vody nebo akumulační nádrže se zohledňují důležité parametry jako střešní sklon, orientace kolektoru ke světovým stranám, spotřeba teplé vody, vytápěcí systém objektu apod. 7

8 Bramac solární kolektor pro integraci do krytiny 011-7S1753F SOLÁRNÍ KOLEKTORY BRAMAC - TECHNICKÉ ÚDAJE Solární kolektor Bramac BSK PRO BSK PRO BSK PRO BSK PRO 10 Plocha kolektoru (bez oplechování) 4,10 m 2 6,20 m 2 8,20 m 2 10,20 m 2 Plocha apertury 3,70 m 2 5,50 m 2 7,50 m 2 9,20 m 2 Plocha absorbéru 3,70 m 2 5,50 m 2 7,50 m 2 9,20 m 2 Vnější rozměry vč. oplechování 2,40 x 2,38 m 3,30 x 2,38 m 4,35 x 2,38 m 5,40 x 2,38 m Hmotnost 110 kg 160 kg 220 kg 290 kg Objem náplně absorbéru (vč. připojovacího potrubí) 1,30 l 1,60 l 2,10 l 2,60 l Kód SVT SVT 411 SVT 419 SVT 420 SVT 421 Cena / ks bez DPH , , , ,- PARAMETRY SOLÁRNÍCH KOLEKTORŮ BRAMAC PRO INTEGRACI DO KRYTINY NÁHRADNÍ DÍLY A PŘÍSLUŠENSTVÍ K SOLÁRNÍM KOLEKTORŮM BRAMAC optická účinnost 0 82,4 [%] lineární součinitel tepelné ztráty kolektoru a 1 3,80 [W/m 2 K] kvadratický součinitel tepelné ztráty kolektoru a 2 0,015 [W/m 2 K 2 ] korekční faktor k 50 0,92 Označení a název dílu Náhradní sklo BSK PRO - 1 ks (975 x mm) Cena bez DPH 1 570,- Přednosti solárních kolektorů Bramac pro integraci do krytiny Obr. Solární kolektory pro integraci do krytiny se montují pomocí jeřábu. Montáž je tak velmi rychlá. Nainstalování kolektoru trvá cca 1 hodinu. Jednoduchá a rychlá montáž, rozměry kolektoru jsou přizpůsobeny betonové krytině Bramac - žádné řezání tašek Bez dodatečného oplechování Ekologický zdroj energie: s kolektorem BSK 8 můžete ušetřit ročně až 500 m 3 zemního plynu ~ kwh Spokojenost díky perfektnímu zpracování a pěknému vzhledu - kolektor se osazuje do krytiny Kolektor se standardně dodává současně s krytinou Vhodný také pro stávající střechy, použitelný i pro jiné typy střešních krytin 15letá záruka na funkčnost střešního systému platí při montáži do krytiny Bramac a splnění všech podmínek Záruk na funkčnost střešního systému Bramac platných od V ostatních případech platí 10letá záruka na solární kolektory 8

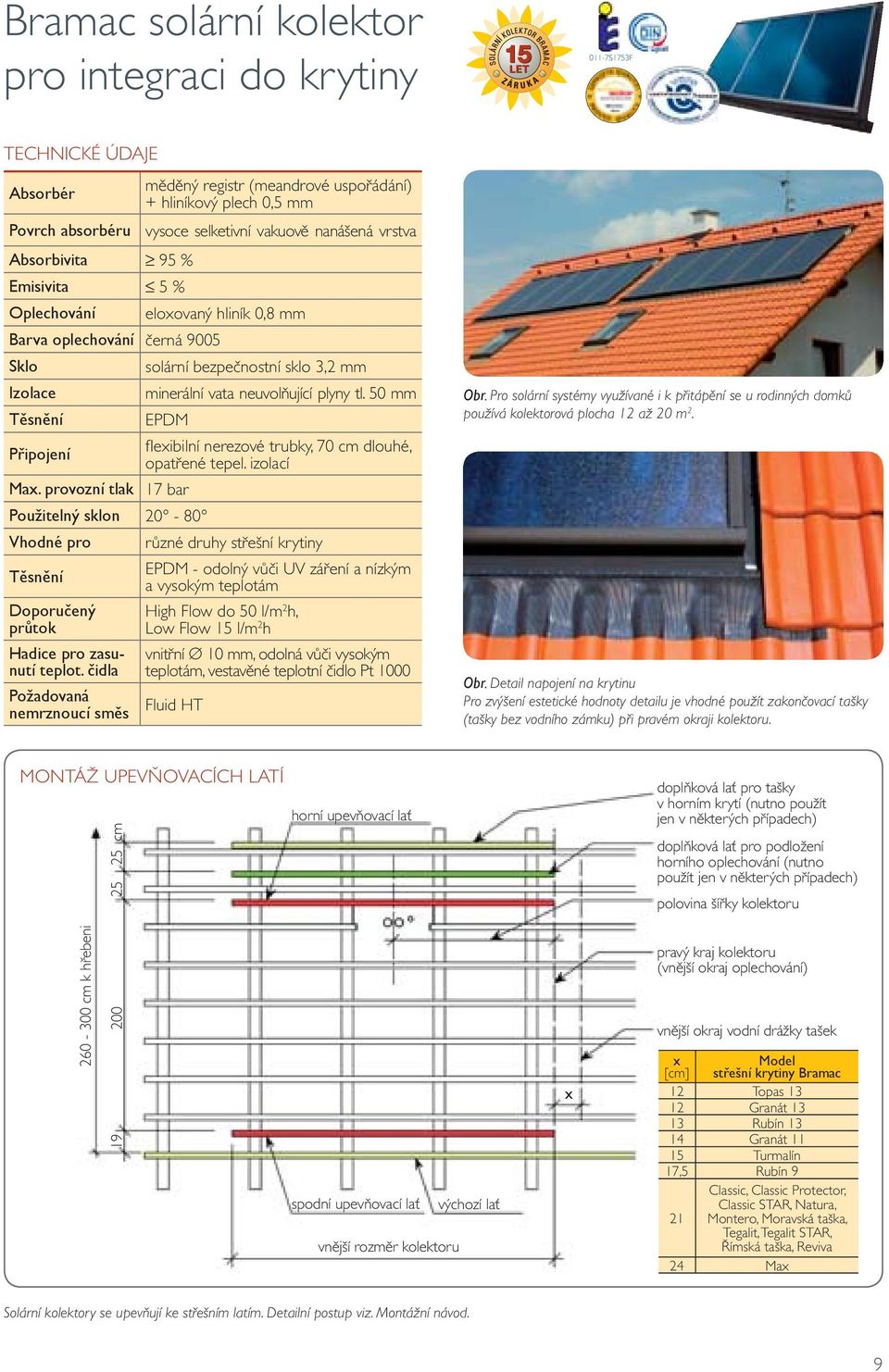

9 Bramac solární kolektor pro integraci do krytiny 011-7S1753F TECHNICKÉ ÚDAJE Absorbér měděný registr (meandrové uspořádání) + hliníkový plech 0,5 mm Povrch absorbéru vysoce selketivní vakuově nanášená vrstva Absorbivita 95 % Emisivita 5 % Oplechování eloxovaný hliník 0,8 mm Barva oplechování černá 9005 Sklo solární bezpečnostní sklo 3,2 mm Izolace minerální vata neuvolňující plyny tl. 50 mm Těsnění EPDM Připojení fl exibilní nerezové trubky, 70 cm dlouhé, opatřené tepel. izolací Max. provozní tlak 17 bar Použitelný sklon Vhodné pro různé druhy střešní krytiny Těsnění Doporučený průtok Hadice pro zasunutí teplot. čidla Požadovaná nemrznoucí směs EPDM - odolný vůči UV záření a nízkým a vysokým teplotám High Flow do 50 l/m 2 h, Low Flow 15 l/m 2 h vnitřní 10 mm, odolná vůči vysokým teplotám, vestavěné teplotní čidlo Pt 1000 Fluid HT Obr. Pro solární systémy využívané i k přitápění se u rodinných domků používá kolektorová plocha 12 až 20 m 2. Obr. Detail napojení na krytinu Pro zvýšení estetické hodnoty detailu je vhodné použít zakončovací tašky (tašky bez vodního zámku) při pravém okraji kolektoru. MONTÁŽ UPEVŇOVACÍCH LATÍ cm k hřebeni cm horní upevňovací lať spodní upevňovací lať výchozí lať vnější rozměr kolektoru x doplňková lať pro tašky v horním krytí (nutno použít jen v některých případech) doplňková lať pro podložení horního oplechování (nutno použít jen v některých případech) polovina šířky kolektoru pravý kraj kolektoru (vnější okraj oplechování) vnější okraj vodní drážky tašek x [cm] Model střešní krytiny Bramac 12 Topas Granát Rubín Granát Turmalín 17,5 Rubín 9 Classic, Classic Protector, Classic STAR, Natura, 21 Montero, Moravská taška, Tegalit, Tegalit STAR, Římská taška, Reviva 24 Max Solární kolektory se upevňují ke střešním latím. Detailní postup viz. Montážní návod. 9

10 Solární zásobník teplé vody BWS COMPACT Integrovaná čerpadlová skupina na plášti zásobníku Kvalitní smaltovaná ocel Optimální přenos tepla díky dvěma výměníkům s odpovídající teplosměnnou plochou Možnost instalace expanzní nádoby přímo na zásobník PU - tepelná izolace tl. 50 mm, 100% bez FCKW Ozn Název produktu Solární zásobník BWS 300 Compact Solární zásobník BWS 400 Compact Cena bez DPH , ,- Důležité upozornění: Zobrazení mohou mít pouze informativní charakter. Technická změna výrobku vyhrazena. TECHNICKÉ ÚDAJE Typ zásobníku Objem [l] Výška potřebná pro sklopení Hmotnost [kg] Teplosměnná plocha výměníku horní / spodní [m 2 ] Objem spodního výměníku [l] Výkon výměníku horní/spodní [kw] Výkonnostní číslo horního / spodního výměníku BWS 300 Compact ,8 / 1,5 8,9 25 / 42 2,5 NL / 7,5 NL BWS 400 Compact / 1,8 11,5 28 / 50 3,0 NL / 11 NL ROZMĚRY Typ zásobníku A B C D E F G H I J K L M N O P BWS 300 Compact BWS 400 Compact

11 Čerpadlová skupina BRG Kompaktní, opatřená kvalitní izolací s vynikajícím designem Jednoduchá montáž přímo na zásobník Oběhové čerpadlo WILO Star - ST 15/6 ECO Ozn. Název produktu Cena bez DPH Čerpadlová skupina BRG 15/ ,- OD KOLEKTORŮ KE KOLEKTORŮM POJIŠŤOVACÍ VENTIL 6 BAR PLNÍCÍ KOHOUT TEPLOMĚR PŘIPOJENÍ K EXPANZNÍ NÁDOBĚ ODVZDUŠNĚNÍ OBĚHOVÉ ČERPADLO VYPOUŠTĚCÍ KOHOUT PRŮTOKOMĚR K ZÁSOBNÍKU OD ZÁSOBNÍKU VÝKONNOSTNÍ KŘIVKA OBĚHOVÉHO ČERPADLA (PŘI 3. RYCHLOSTNÍM STUPNI) H [m] WILO STAR - ST 15/6 ECO Pojišťovací ventil: 6 bar Samotížná brzda: integrovaná v obou větvích Měřící rozsah teploměrů: C Průtokoměr: 1-13 l/min. Tlakoměr: 0-6 bar Tepelná izolace: EPP, = 0,041 W/m 2 K Q [l/h] TECHNICKÉ ÚDAJE Výška vč. izolace Šířka vč. izolace Hloubka vč. izolace Připojovací potrubí solárního okruhu Připojení k expanzní nádobě Výstup z pojišťovacího ventilu Maximální přípustná teplota [ C] ¾, vnitřní závit ¾, vnější závit ¾, vnitřní závit 120 (krátkodobě 160) Důležité upozornění: Zobrazení mohou mít pouze informativní charakter. Technická změna výrobku vyhrazena. 11

12 Regulace Jednookruhová regulace R1S2 ovládá oběhové čerpadlo solárního okruhu (+ ev. kotlový okruh) velmi jednoduché ovládání vč. funkce počítání provozních hodin 2 přednastavené solární systémy vč. 2 teplotních čidel Pt 1000 (1x do kolektoru, 1x do zásobníku) Jednookruhová regulace R1S ,- Jednookruhová regulace R1S2 včetně izolačního bloku Jednookruhová regulace R1S2 vč. izolačního bloku 5 781,- 12

13 Expanzní nádoby, nerezová potrubí, příslušenství Expanzní nádoby pro solární okruh odolnost membrány až do 110 C předtlakováno na 2,5 bar max. pracovní tlak 6 bar 25 l pro montáž na stěnu nebo přímo na zásobník 35 l pro postavení na podlahu nebo montáž na stěnu Expanzní nádoba SOLAR MAG , Expanzní nádoba SOLAR MAG ,- Příslušenství k expanzním nádobám Montážní set pro expanzní nádobu MAG , Ventil pro expanzní nádobu MAG ,- Nerezové potrubí pro solární okruh včetně vysokoteplotní izolace včetně kabelu pro teplotní čidlo ve třech délkách - 15, 25 a 50 m pro montáž není potřeba speciální nářadí Nerezové potrubí FLEX 2XDN16, 15 m 9 768, Nerezové potrubí FLEX 2XDN16, 25 m , Nerezové potrubí FLEX 2XDN16, 50 m ,- Příslušenství k potrubí Přechod FLEX DN16 na 3/4 vnější závit 404, Spojka FLEX DN16 - FLEX DN16 583, Přechod FLEX DN16 na Cu 18x1 557, Přechod FLEX DN16 na 3/4 vnitřní závit 391,- 13

14 Ostatní součásti pro solární systémy Bramac Elektrické topné těleso 6/4 s termostatickou hlavicí poniklovaný povrch vč. provozního termostatu s možností nastavení teploty 0-90 C vč. bezpečnostního termostatu nastaveného na 99 C vhodné pro přípravu teplé vody i ohřev topné vody nevhodné pro trvalý provoz - nebezpečí usazování vodního kamene! Elektrické topné těleso 6/4 3kW 3x230 V 4 859,- Směšovací termostatický ventil C zabraňuje vniknutí příliš horké vody do rozvodů teplé vody teplotní rozptyl C Směšovací ventil C 1 528,- Hořčíková anoda slouží k ochraně zásobníku teplé vody před korozí dle typu zásobníku Hořčíková anoda pro BWS 300 Compact 1 637, Hořčíková anoda pro BWS 400 Compact 1 419,- Teplotní čidlo PT 1000 vč. kabelu 1,5 m možnost použít v kolektoru i zásobníku Teplotní čidlo PT ,- Nemrznoucí kapalina již naředěná ve správném poměru bod tuhnutí -17 C, zmznutí -40 C bezbarvá objem 10, 25 nebo 200 l Nemrznoucí kapalina Fluid 10 HT 1 091, Nemrznoucí kapalina Fluid 25 HT 1 962, Nemrznoucí kapalina Fluid 200 HT ,- 14

15 Bramac solární kolektor pro integraci do krytiny Řez DETAIL HORNÍ NAPOJENÍ vruty 6x150 mm oplechování bezpečnostní sklo tl. 3,2 mm vysoce selektivní absorbér minerální vlna 50 mm dřevěná zadní stěna 8 mm střešní lať kontralať pojistná hydroizolace krokev hliníkový profi l (součástí dodávky) koncovka nerez DN18 HORNÍ NAPOJENÍ SPODNÍ NAPOJENÍ bezpečnostní sklo tl. 3,2 mm vysoce selektivní absorbér minerální vlna 50 mm dřevěná zadní stěna 8 mm vruty 6x130 mm hliníkový krycí rám oplechování lemování DETAIL SPODNÍ NAPOJENÍ střešní lať kontralať pojistná hydroizolace krokev 190 úložná lať na zadní stěně kolektoru 24/48 mm spodní montážní lať 15

16 BRAMAC střešní systémy spol. s r. o., Kolbenova 5a, Praha 9 T: F: W: I: Dotisk březen 2015, 500 ks 16

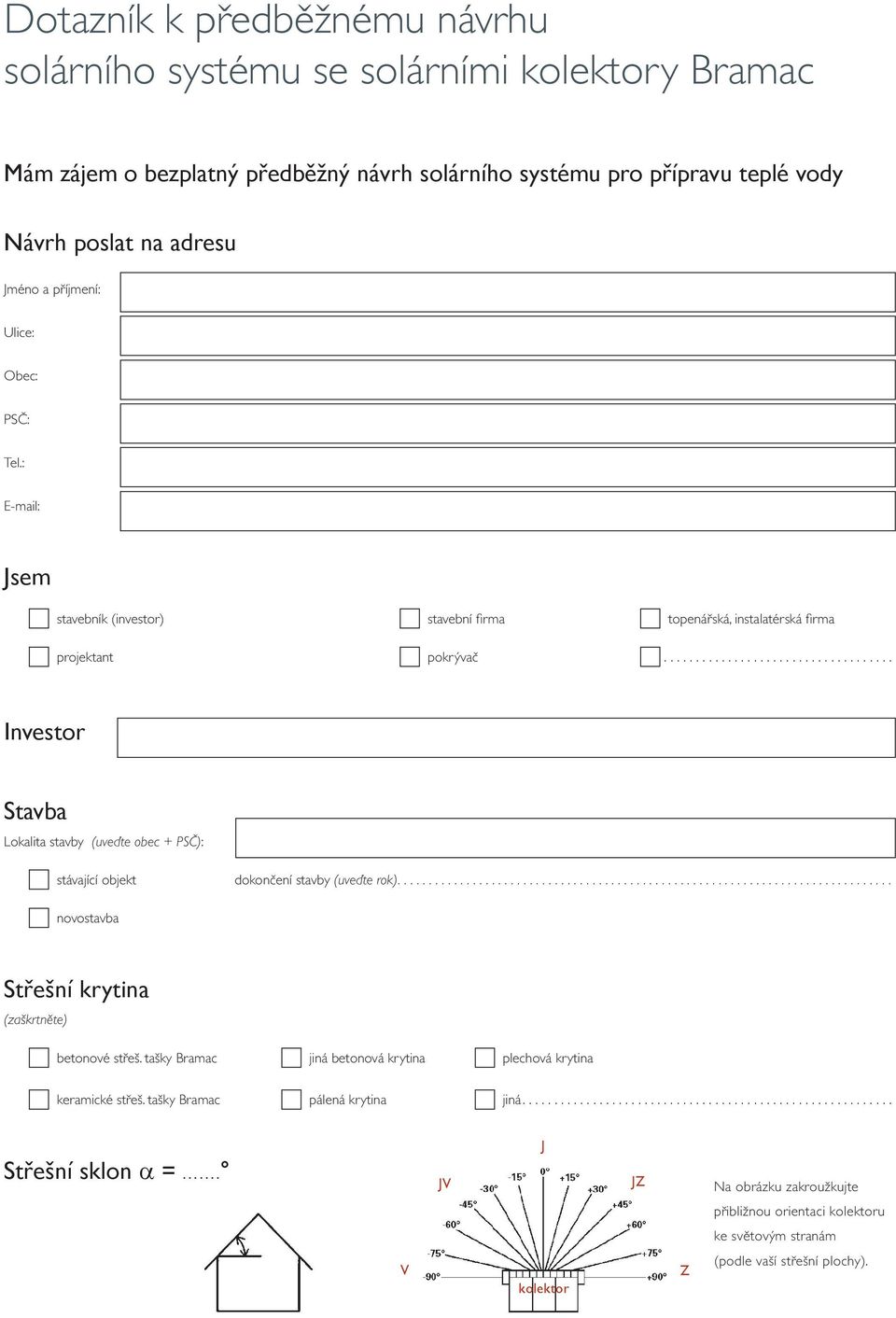

17 Dotazník k předběžnému návrhu solárního systému se solárními kolektory Bramac Mám zájem o bezplatný předběžný návrh solárního systému pro přípravu teplé vody Návrh poslat na adresu Jméno a příjmení: Ulice: Obec: PSČ: Tel.: Jsem stavebník (investor) stavební fi rma topenářská, instalatérská fi rma projektant pokrývač Investor Stavba Lokalita stavby (uveďte obec + PSČ): stávající objekt dokončení stavby (uveďte rok) novostavba Střešní krytina (zaškrtněte) betonové střeš. tašky Bramac jiná betonová krytina plechová krytina keramické střeš. tašky Bramac pálená krytina jiná Střešní sklon = JV J JZ Na obrázku zakroužkujte přibližnou orientaci kolektoru ke světovým stranám V kolektor Z (podle vaší střešní plochy).

18 Další potřebné údaje pro návrh solárního ohřevu teplé vody Teplá voda pro osob (uveďte počet osob v domácnosti) Denní spotřeba teplé vody na osobu (zaškrtněte): 30 ~ 40 litrů (nízká) 50 ~ 60 litrů (střední) 70 ~ 100 litrů (vysoká) Další zdroj energie pro dohřev teplé vody v zimních měsících (zaškrtněte): zemní plyn elektřina jiný Vzdálenost mezi kolektorem a zásobníkem m (délka potrubí) Cirkulace teplé vody (zaškrtněte): ano denní doba cirkulace minut ne Datum: Podpis: Tento dotazník zašlete společně s projektovou dokumentací stavby na adresu: BRAMAC střešní systémy spol. s r. o., technické oddělení, Kolbenova 5a, Praha 9 E: solar.cz@bramac.com; F:
