SPÍNAČE NÍZKÉHO NAPĚTÍ 2. SPECIÁLNÍ VYPÍNAČE A PŘEPÍNAČE
|
|
|
- Milada Vacková
- před 9 lety
- Počet zobrazení:
Transkript
1 Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. Výuková sada ELEKTROINSTALACE, DUM č. 02
2 Spínače jsou elektrické přístroje, které slouží k zapínání, přepínání a vypínání elektrických obvodů a spotřebičů. Podle funkce, kterou vykonávají, je dělíme na vypínače a přepínače Vypínače mohou být jednopólové, dvoupólové, trojpólové nebo čtyřpólové.
3 Další rozdělení vypínačů a přepínačů: Podle způsobu montáže: nástěnné polozapuštěné zapuštěné panelové Podle stupně krytí a provedení: obyčejné do vlhka venkovní vodotěsné Podle způsobu ovládání: Otočné Kolébkové tahové páčkové tlačítkové stiskací
4 Jmenovitý proud spínačů v domovních instalacích je 6 A a 10 A při napětí 230 V. domovní spínače lze použít až do proudu 25 A při napětí 400V, jsou-li k tomu konstrukčně vhodné. Pro spínání osvětlení schodišť v obytných objektech jsou určeny nechanické nebo elektronické schodišťové automaty 10 A, 250 V a s časovým nastavením vypnutí schodiště. Pro průmyslové rozvody, stroje a přístroje se vyrábějí spínače stiskací, kloubové, vačkové, tlakové, plovákové a válcové. Vačkové a válcové spínače lze sestavovat do funkce spínače, reverzačního přepínače, přepínače hvězda-trojúhelník, reverzačního přepínače hvězda-trojúhelník, přepínače pólů apod. Trojpólové spínače se vyrábějí v řadě jmenovitých proudů od 16 A výše.

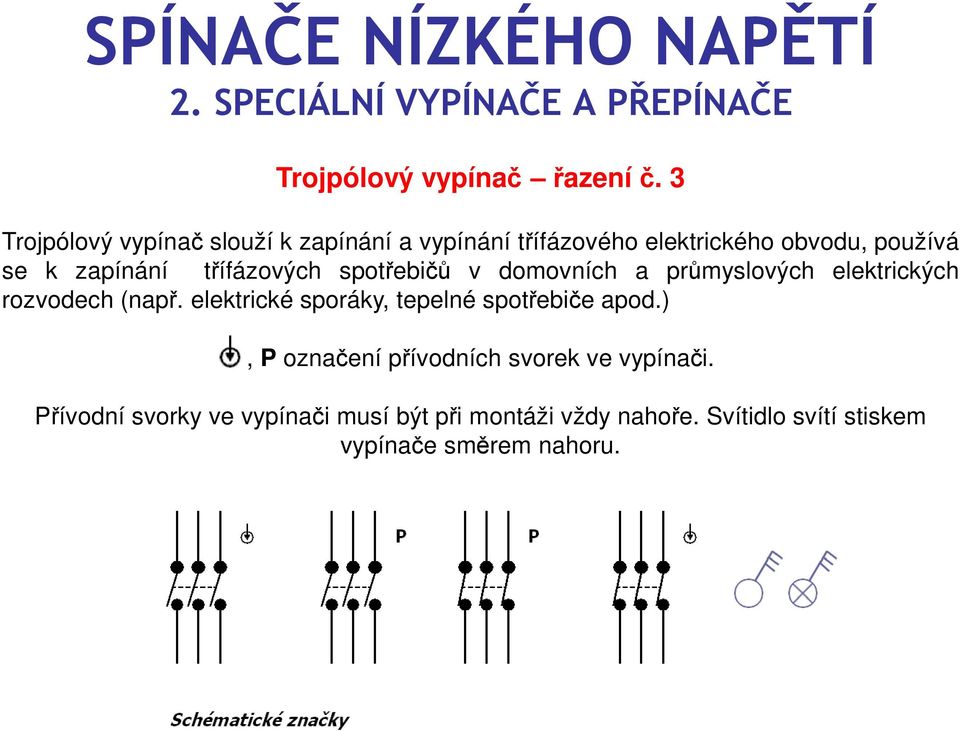

5 Trojpólový vypínač řazení č. 3 Trojpólový vypínač slouží k zapínání a vypínání třífázového elektrického obvodu, používá se k zapínání třífázových spotřebičů v domovních a průmyslových elektrických rozvodech (např. elektrické sporáky, tepelné spotřebiče apod.), P označení přívodních svorek ve vypínači. Přívodní svorky ve vypínači musí být při montáži vždy nahoře. Svítidlo svítí stiskem vypínače směrem nahoru.
6 Základní zapojení trojpólového vypínače
7 Základní zapojení trojpólového vypínače
8
9 Trojpólový vypínač s vypínáním středního vodiče řazení č. 03 Trojpólový vypínač s vypínáním středního vodiče slouží k zapínání a vypínání třífázového elektrického obvodu. Používá se především v průmyslových rozvodech, P označení přívodních svorek ve vypínači. Přívodní svorky ve vypínači musí být při montáži vždy nahoře. Svítidlo svítí stiskem vypínače směrem nahoru.
10 Základní zapojení trojpólového vypínače s vypínáním středního vodiče
11 Základní zapojení trojpólového vypínače s vypínáním středního vodiče
12
13 Skupinový přepínač řazení č. 4 Skupinový přepínač slouží k přepínání dvou elektrických obvodů z jednoho místa. Zapíná jeden nebo druhý obvod a oba vypíná., P, + označení přívodních svorek ve vypínači. Přívodní svorky ve vypínači musí být při montáži vždy nahoře. Svítidlo svítí stiskem vypínače směrem nahoru.
14
15
16 KONTROLNÍ OTÁZKY 1. Co jsou to spínače a k čemu je používáme 2. Jaký je maximální jmenovitý proud spínačů v domovní instalaci 3. Rozdělení spínačů podle způsobu ovládání 4. Jaký je rozdíl mezi vypínačem č. 3 a č Jaká je funkce skupinového přepínače v elektrickém obvodu

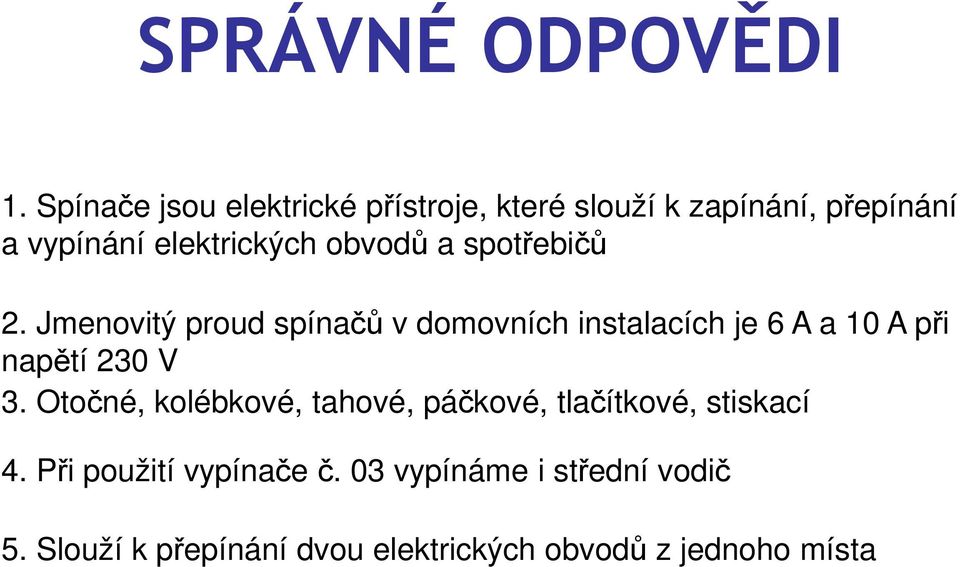

17 SPRÁVNÉ ODPOVĚDI 1. Spínače jsou elektrické přístroje, které slouží k zapínání, přepínání a vypínání elektrických obvodů a spotřebičů 2. Jmenovitý proud spínačů v domovních instalacích je 6 A a 10 A při napětí 230 V 3. Otočné, kolébkové, tahové, páčkové, tlačítkové, stiskací 4. Při použití vypínače č. 03 vypínáme i střední vodič 5. Slouží k přepínání dvou elektrických obvodů z jednoho místa
18 POUŽITÁ LITERATURA 1. BERKA, Štěpán. Elektrotechnická schémata a zapojení 1. druhé vydání. Praha: BEN, ISBN
