Poznámka U některých zapojení s funkcí interkomu je nutné přerušit drátovou propojku svorek 6-10 uvnitř telefonu.

Transkript

1 Domovní telefon 33 Domovní telefon 33 spojuje tradiční spolehlivost výrobků značky URMET DOMUS s vynikajícím vzhledem renomovaných návrhů architekta Michele de Lucchiho. Telefon patří do nové typové řady domovních telefonů s elektronickým vyzváněním. Základní vlastnosti: vyzvánění prostřednictvím reproduktorové vložky mikrotelefonu (bez bzučáku) kondenzátorový mikrofon samostatné tlačítko pro odemykání dveří. Dodávají se dvě základní verze telefonu: 33 s tlačítkem pro odemykání dveří 33/ s tlačítkem pro odemykání dveří a servisním tlačítkem (s možností doplnění až na 3 servisní tlačítka). 33/ Pro systémy s interkomovou funkcí pro více než 4 účastníky (max.6) je možno použít telefon 33/. Tento telefon má přídavných tlačítek, servisní (s možností doplnění až na 3 servisní tlačítka), přídavný bzučák pro rozlišení vyzvánění. Dále jsou v nabídce speciální verze domovního telefonu 33: 33/0 telefon s aktivačním tlačítkem na mikrotelefonu 33/0 telefon s přepínačem a LED 33/35A s tlačítkem pro odemykání dveří a servisním tlačítkem pro systém +N vodičů. 33/4 telefon s tlačítkem pro odemykání dveří, 3 servisní tlačítka, barva anthracite (matná černá) 33/4 telefon s tlačítkem pro odemykání dveří, 3 servisní tlačítka, barva high tech (stříbrná) Všechny verze telefonu 33 se dodávají v bílé barvě a standardně pro upevnění na stěnu. Na stolní provedení je možné telefon upravit použitím soupravy 33/50, která obsahuje podstavec pro umístění na stůl a přívodní kabel s nástěnnou svorkovnicí. Technické údaje. plastové provedení krytů přístroje, mikrotelefonu i tlačítek v bílé barvě (materiál ABS) mikrotelefon je připojen bílým krouceným kabelem s gumovou průchodkou na straně mikrotelefonu spojení vrchního a spodního krytu přístroje i mikrotelefonu je bez použití šroubů pomocí západek standardně pro montáž na stěnu mikrotelefon se zavěšuje na vrchní kryt přístroje do drážky nahoře vyzvánění přivedením vyzváněcího signálu do reproduktorové vložky mikrotelefonu svorkovnice pro připojení přívodních vodičů je uvnitř přístroje na desce plošného spoje funkce odemykání dveřního zámku se aktivuje stiskem tlačítka, umístěného v levé části přístroje se symbolem klíče. vnitřní zapojení přístroje Poznámka U některých zapojení s funkcí interkomu je nutné přerušit drátovou propojku svorek 6-0 uvnitř telefonu. Upozornění pro uživatele. Po nainstalování telefon neotvírejte. Při provozu systémů domovních telefonů URMET DOMUS se využívá nízkých napětí (max. 4 Vss a 50 Vstř.) proto nepřipojujte nikdy napětí vyšší. Případné opravy svěřte odbornému personálu. Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma

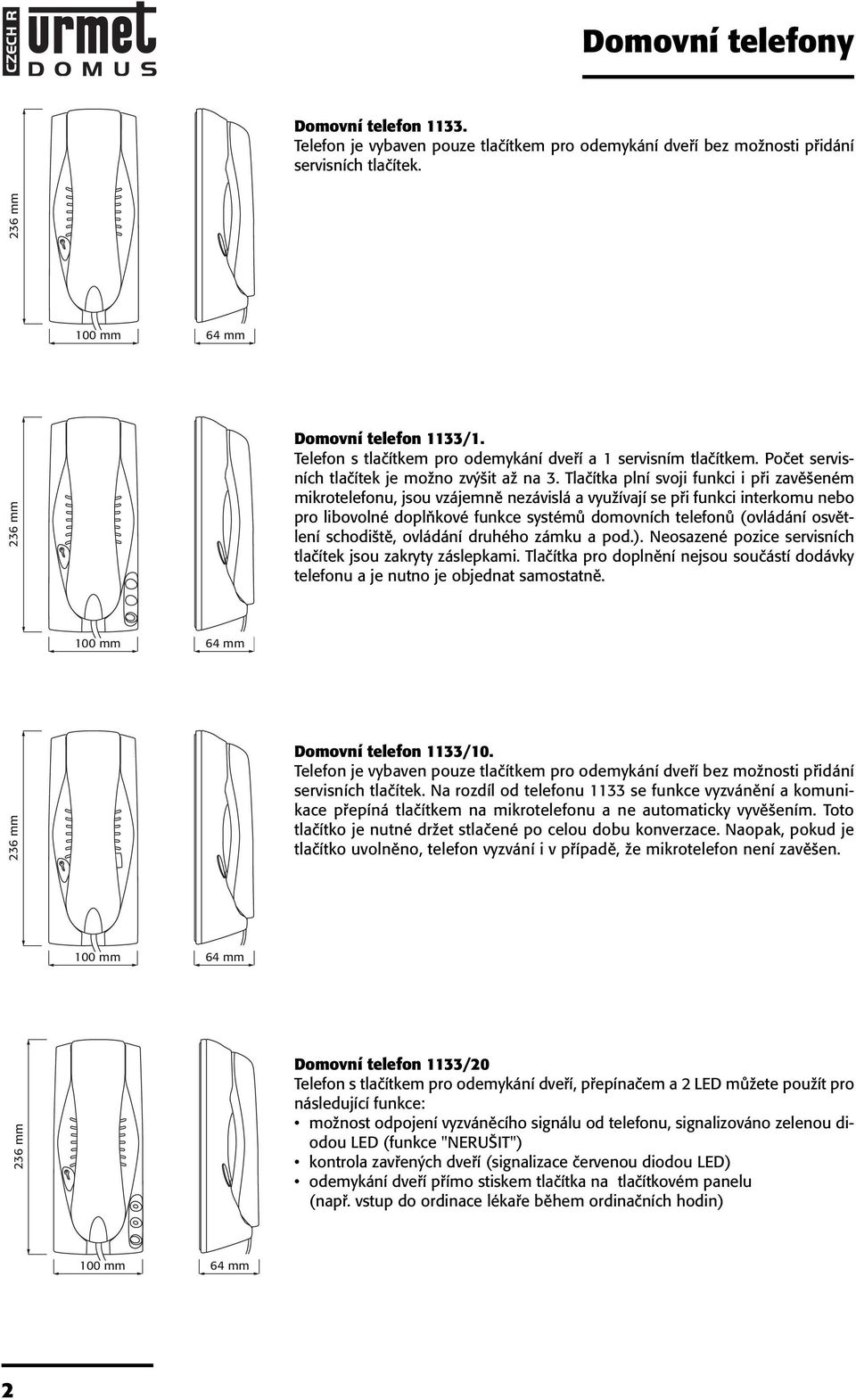

2 Domovní telefon 33. Telefon je vybaven pouze tlačítkem pro odemykání dveří bez možnosti přidání servisních tlačítek. 36 mm 00 mm 64 mm 36 mm Domovní telefon 33/. Telefon s tlačítkem pro odemykání dveří a servisním tlačítkem. Počet servisních tlačítek je možno zvýšit až na 3. Tlačítka plní svoji funkci i při zavěšeném mikrotelefonu, jsou vzájemně nezávislá a využívají se při funkci interkomu nebo pro libovolné doplňkové funkce systémů domovních telefonů (ovládání osvětlení schodiště, ovládání druhého zámku a pod.). Neosazené pozice servisních tlačítek jsou zakryty záslepkami. Tlačítka pro doplnění nejsou součástí dodávky telefonu a je nutno je objednat samostatně. 00 mm 64 mm 36 mm Domovní telefon 33/0. Telefon je vybaven pouze tlačítkem pro odemykání dveří bez možnosti přidání servisních tlačítek. Na rozdíl od telefonu 33 se funkce vyzvánění a komunikace přepíná tlačítkem na mikrotelefonu a ne automaticky vyvěšením. Toto tlačítko je nutné držet stlačené po celou dobu konverzace. Naopak, pokud je tlačítko uvolněno, telefon vyzvání i v případě, že mikrotelefon není zavěšen. 00 mm 64 mm 36 mm Domovní telefon 33/0 Telefon s tlačítkem pro odemykání dveří, přepínačem a LED můžete použít pro následující funkce: možnost odpojení vyzváněcího signálu od telefonu, signalizováno zelenou diodou LED (funkce "NERUŠIT") kontrola zavřených dveří (signalizace červenou diodou LED) odemykání dveří přímo stiskem tlačítka na tlačítkovém panelu (např. vstup do ordinace lékaře během ordinačních hodin) 00 mm 64 mm

3 Domovní telefon 33/35. Telefon s tlačítkem pro odemykání dveří a servisním tlačítkem pro systém +N vodičů. Počet servisních tlačítek je možno zvýšit až na 3. Tlačítka plní svoji funkci i při zavěšeném mikrotelefonu, jsou vzájemně nezávislá a využívají se pro libovolné doplňkové funkce systémů domovních telefonů (ovládání osvětlení schodiště, ovládání druhého zámku a pod.). Neosazené pozice servisních tlačítek jsou zakryty záslepkami. Tlačítka pro doplnění nejsou součástí dodávky telefonu a je nutno je objednat samostatně. 36 mm 00 mm 64 mm vnitřní zapojení přístroje Domovní telefon 33/. Telefon s tlačítkem pro odemykání dveří, přídavnými tlačítky a servisním (s možností doplnění až na 3 servisní tlačítka), přídavný bzučák pro rozlišení vyzvánění. Tlačítka plní svoji funkci i při zavěšeném mikrotelefonu, jsou vzájemně nezávislá a využívají se při funkci interkomu (max. 6 účastníků) nebo pro libovolné doplňkové funkce systémů domovních telefonů (ovládání osvětlení schodiště, ovládání druhého zámku a pod). Instalace přídavných tlačítek. Tlačítka se dodávají v balení po 0 kusech pod označením 33/55. Postup: pomocí šroubováku uvolněte západky a sejměte vrchní kryt telefonu upevněte kontakt tlačítka do spodního krytu telefonu z vrchního krytu telefonu odstraňte záslepku a zasuňte vrchní díl tlačítka. 3 3

4 Instalace telefonu na stěnu. Pomocí šroubováku uvolněte západky a sejměte vrchní kryt telefonu. K upevnění na stěnu je ve spodním krytu několik otvorů pro šrouby, které jsou, včetně hmoždinek, součástí dodávky telefonu.,55 m Úprava na stolní provedení telefonu 33. Pro úpravu na stolní provedení telefonu je určena souprava 33/50. Instalace soupravy 33/50: vodiče pro připojení protáněte otvorem ve spodním krytu telefonu a kryt připevněte k podstavci jednotlivé vodiče připojte do svorkovnice případné nezapojené vodiče odštípněte nasaďte vrchní kryt telefonu svorkovnice na druhém konci kabelu se připevňuje na zeď k instalační krabici. 4

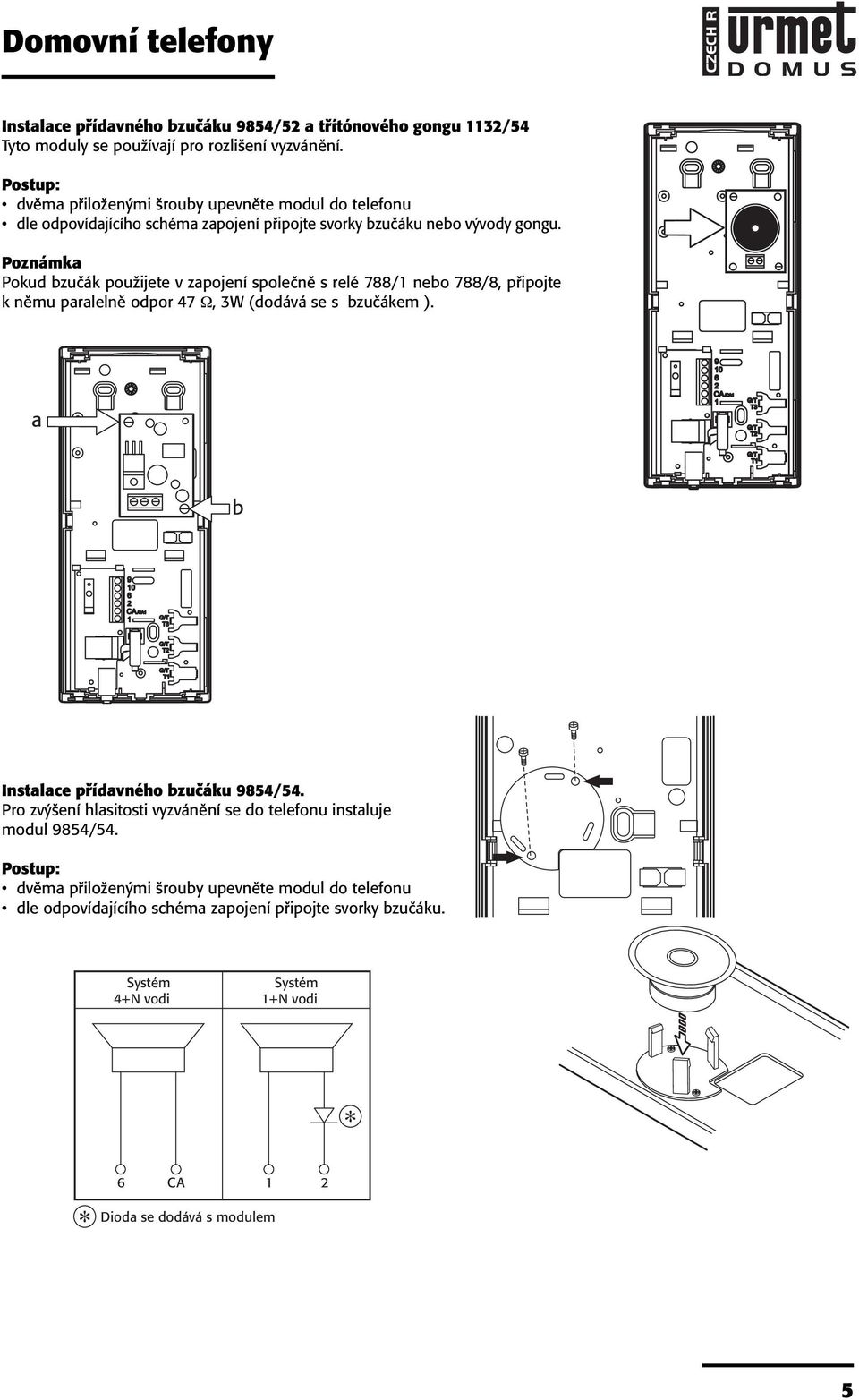

5 Instalace přídavného bzučáku 9854/5 a třítónového gongu 3/54 Tyto moduly se používají pro rozlišení vyzvánění. Postup: dvěma přiloženými šrouby upevněte modul do telefonu dle odpovídajícího schéma zapojení připojte svorky bzučáku nebo vývody gongu. Poznámka Pokud bzučák použijete v zapojení společně s relé 788/ nebo 788/8, připojte k němu paralelně odpor 47 Ω, 3W (dodává se s bzučákem ). a b Instalace přídavného bzučáku 9854/54. Pro zvýšení hlasitosti vyzvánění se do telefonu instaluje modul 9854/54. Postup: dvěma přiloženými šrouby upevněte modul do telefonu dle odpovídajícího schéma zapojení připojte svorky bzučáku. Systém 4+N vodi Systém +N vodi 6 CA Dioda se dodává s modulem 5

6 Instalace modulu 33/56. Modul 33/56 se instaluje do telefonu 33/. Lze ho použít pro následující funkce: možnost odpojení vyzváněcího signálu od telefonu, signalizováno zelenou diodou LED (funkce " NERUŠIT ") kontrola zavřených dveří (signalizace červenou diodou LED) odemykání dveří přímo stiskem tlačítka na tlačítkovém panelu (např. vstup do ordinace lékaře během ordinačních hodin) Instalace modulu pro nastavení hlasitosti vyzvánění 3/53. Tento modul se instaluje přímo do telefonu 33 a umožňuje nastavení hlasitosti vyzvánění ve třech stupních. Upevnění uvnitř telefonu je na obrázku a zapojení je dle schéma, přiloženého k modulu. 33 6

7 Domovní telefon 3. Tento domovní telefon je částí systému domovních telefonů SCAITEL a představuje alternativu k telefonu 33 v typové řadě domovních telefonů s elektronickým vyzváněním. Vnitřní zapojení obou přístrojů je shodné. Základní vlastnosti: vyzvánění prostřednictvím reproduktorové vložky mikrotelefonu (bez bzučáku) kondenzátorový mikrofon samostatné tlačítko pro odemykání dveří. Dodávají se tři verze telefonu v bílé barvě: 3 s tlačítkem pro odemykání dveří 3/ s tlačítkem pro odemykání a servisním tlačítkem (s možností doplnění až na 7 servisních tlačítek) 3/35 s tlačítkem pro odemykání dveří, pro systém +N vodičů a dvě verze telefonu v černé barvě: 3/40 s tlačítkem pro odemykání dveří 3/4 s tlačítkem pro odemykání a servisním tlačítkem (s možností doplnění až na 7 servisních tlačítek). Všechny verze telefonu 3 se dodávají standardně pro upevnění na stěnu. Na stolní provedení je možné upravit bílou verzi telefonu použitím soupravy, která obsahuje podstavec pro umístění na stůl a přívodní kabel s nástěnnou svorkovnicí. Technické údaje. plastové provedení krytů přístroje, mikrotelefonu i tlačítek (materiál ABS) mikrotelefon je připojen krouceným kabelem s gumovou průchodkou na straně mikrotelefonu spojení vrchního a spodního krytu přístroje i mikrotelefonu je bez použití šroubů pomocí západek standardně pro montáž na stěnu vyzvánění přivedením vyzváněcího signálu do reproduktorové vložky mikrotelefonu svorkovnice pro připojení přívodních vodičů je uvnitř přístroje na desce plošného spoje funkce odemykání dveřního zámku se aktivuje stiskem tlačítka umístěného v horní části přístroje vnitřní zapojení přístroje Poznámka U některých zapojení s funkcí interkomu je nutné přerušit drátovou propojku svorek 6-0 uvnitř telefonu. Upozornění pro uživatele. Po nainstalování telefon neotvírejte. Při provozu systémů domovních telefonů URMET DOMUS se využívá nízkých napětí (max. 4 Vss a 50 Vstř.), proto nepřipojujte nikdy napětí vyšší. Zatižitelnost tlačítek max. A. Případné opravy svěřte odbornému personálu. 7

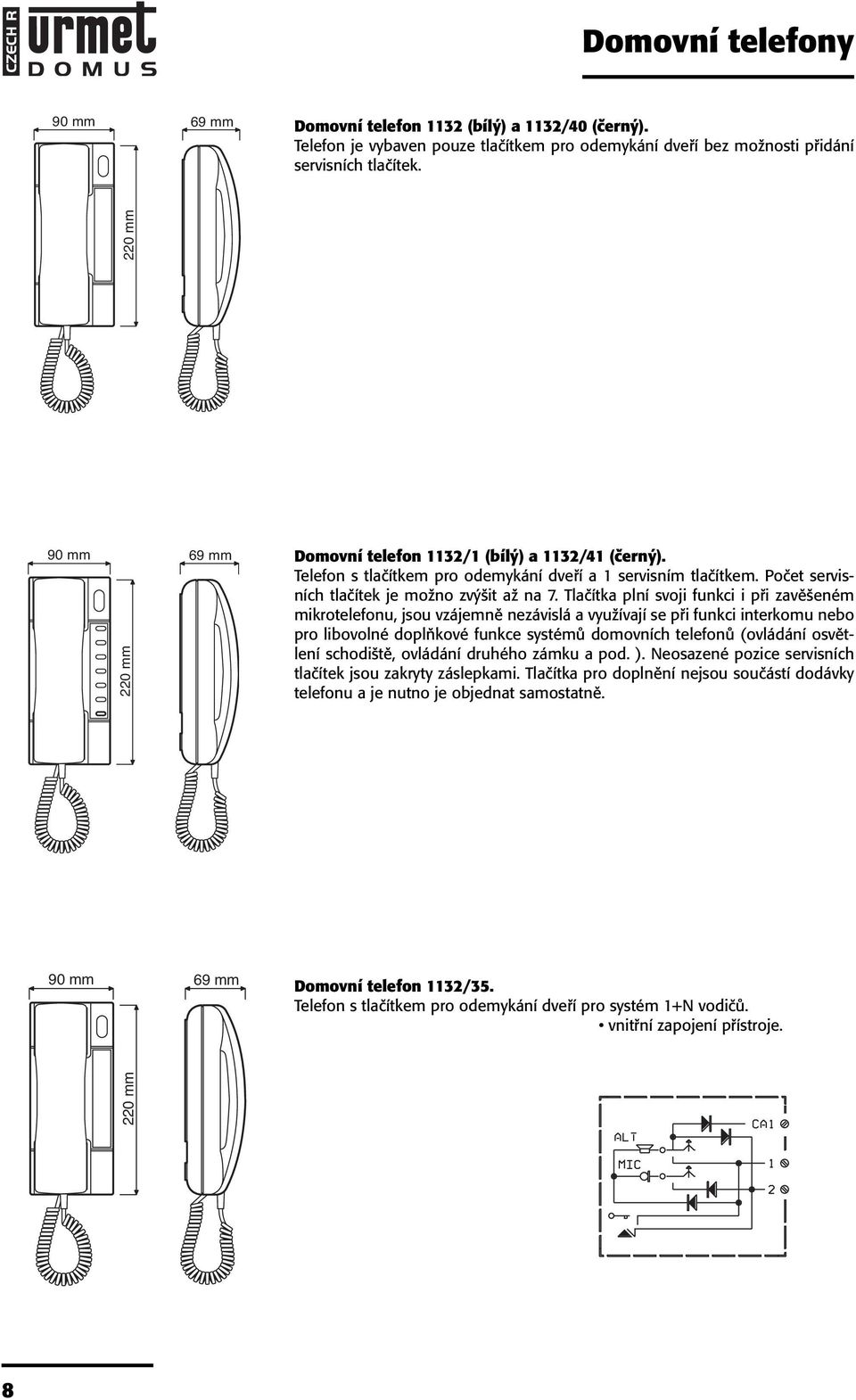

8 90 mm 69 mm Domovní telefon 3 (bílý) a 3/40 (černý). Telefon je vybaven pouze tlačítkem pro odemykání dveří bez možnosti přidání servisních tlačítek. 0 mm 90 mm 0 mm 69 mm Domovní telefon 3/ (bílý) a 3/4 (černý). Telefon s tlačítkem pro odemykání dveří a servisním tlačítkem. Počet servisních tlačítek je možno zvýšit až na 7. Tlačítka plní svoji funkci i při zavěšeném mikrotelefonu, jsou vzájemně nezávislá a využívají se při funkci interkomu nebo pro libovolné doplňkové funkce systémů domovních telefonů (ovládání osvětlení schodiště, ovládání druhého zámku a pod. ). Neosazené pozice servisních tlačítek jsou zakryty záslepkami. Tlačítka pro doplnění nejsou součástí dodávky telefonu a je nutno je objednat samostatně. 90 mm 69 mm Domovní telefon 3/35. Telefon s tlačítkem pro odemykání dveří pro systém +N vodičů. vnitřní zapojení přístroje. 0 mm 8

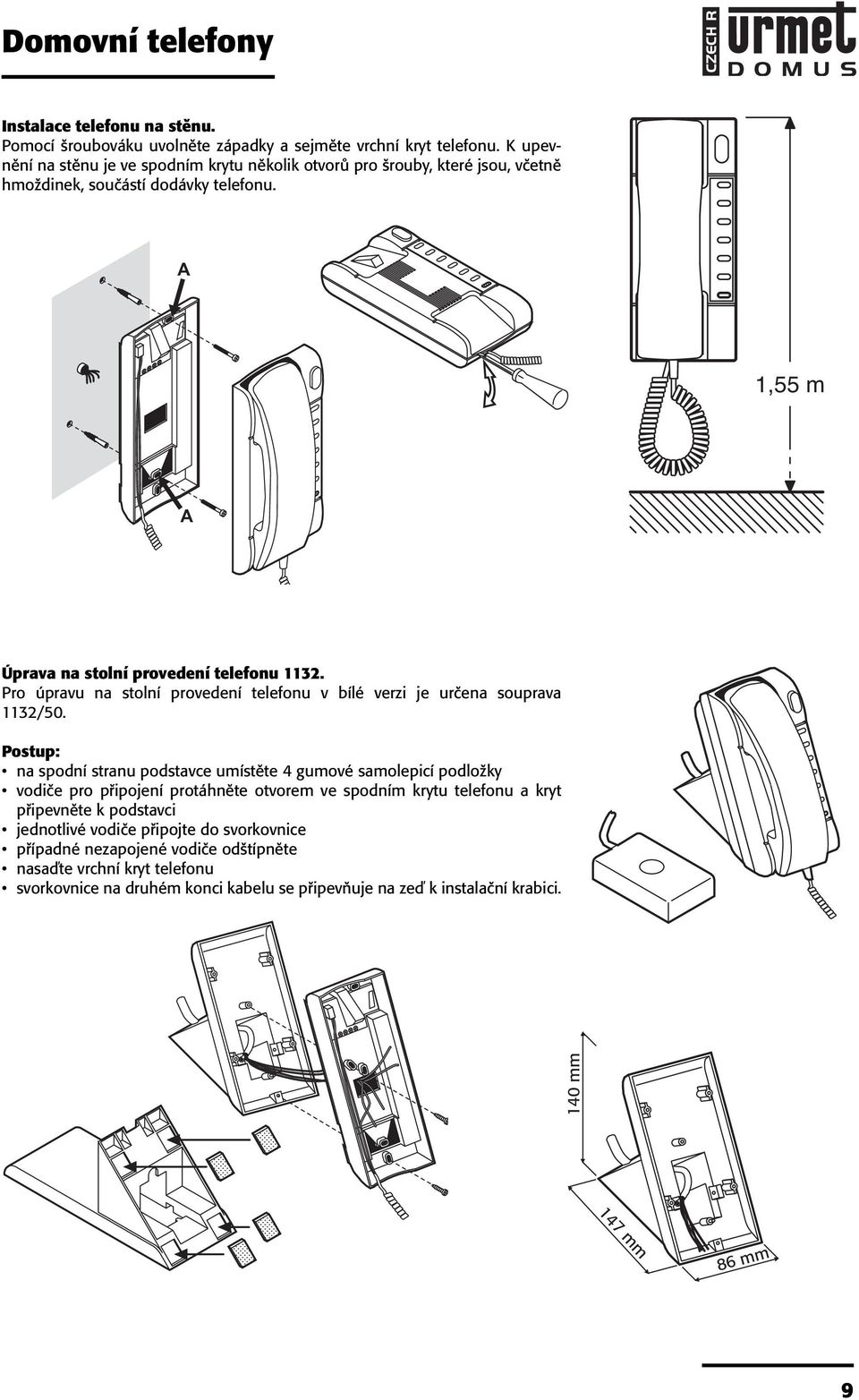

9 Instalace telefonu na stěnu. Pomocí šroubováku uvolněte západky a sejměte vrchní kryt telefonu. K upevnění na stěnu je ve spodním krytu několik otvorů pro šrouby, které jsou, včetně hmoždinek, součástí dodávky telefonu. A,55 m A Úprava na stolní provedení telefonu 3. Pro úpravu na stolní provedení telefonu v bílé verzi je určena souprava 3/50. Postup: na spodní stranu podstavce umístěte 4 gumové samolepicí podložky vodiče pro připojení protáhněte otvorem ve spodním krytu telefonu a kryt připevněte k podstavci jednotlivé vodiče připojte do svorkovnice případné nezapojené vodiče odštípněte nasaďte vrchní kryt telefonu svorkovnice na druhém konci kabelu se připevňuje na zeď k instalační krabici. 40 mm 47 mm 86 mm 9

10 Instalace přídavných tlačítek. Tlačítka se dodávají v balení po 0 kusech (současně v barvě bílé i černé) pod označením 3/55. Postup: pomocí šroubováku uvolněte západky a sejměte vrchní kryt telefonu upevněte kontakt tlačítka do spodního krytu telefonu z vrchního krytu telefonu odstraňte záslepku a zasuňte vrchní díl tlačítka. Instalace modulu pro nastavení hlasitosti vyzvánění 3/53. Tento modul se instaluje přímo do telefonu 3 a umožňuje nastavení hlasitosti vyzvánění ve třech stupních. Upevnění uvnitř telefonu je na obrázku a zapojení je dle schéma, přiloženého k modulu. min med max 3 0

11 Instalace modulu diskrétní konverzace 3/5. Při použití těchto modulů je konverzace mezi tlačítkovým panelem a volaným účastníkem slyšitelná pouze na těchto dvou místech. Ostatní účastníci při zdvihnutí telefonu hovor neslyší. Poslední volaný účastník je připojen k tlačítkovému panelu i po zavěšení mikrotelefonu a toto spojení trvá až do zazvonění na jiného účastníka. Modul 3/5 se vkládá do telefonu každého účastníka podle následujících obrázků. V tlačítkovém panelu je umístěn modul 5330/60. V systému domovních telefonů s dikrétní konverzací můžete volit ze dvou způsobů odemykání. A - normální, k odemčení dojde při stlačení tlačítka na telefonu libovolného účastníka. B - podmíněné, odemknout lze jen po zazvonění z telefonu volaného účastníka. CA 609 Instalace přídavného bzučáku 9854/5 a třítónového gongu 3/54. Pro rozlišení vyzvánění ze dvou míst se do telefonu instaluje bzučák 9854/5 nebo třítónový gong 3/54. Postup: dvěma přiloženými šrouby upevněte modul do telefonu v bodech a,b dle odpovídajícího schéma zapojení připojte svorky bzučáku nebo vývody gongu. a b Instalace modulu s vypínačem a LED 3/56. Tento modul se instaluje do telefonu. Umožňuje pomocí vypínače přerušit obvod vyzvánění (funkce NERUŠIT") a signalizaci tohoto stavu zelenou LED. Červená LED se používá pro signalizaci otevřených dveří.

12 SC0 049 C Interkomová funkce mezi účastníky TELEFONY 3, 33 V TELEFONECH PŘERUŠTE DRÁTOVOU PROPOJKU 6-0 ZDROJ 786/

13 Interkomová funkce mezi max. 8 účastníky pro telefon 3/ a max. 6 účastníky pro telefon 33/ SC0 086 B K DALŠÍM TELEFONŮM ZDROJ 786/ 30 V 3

14 SC0 45 E Komunikace s tlačítkovým panelem 75, 0, AV TELEFONY 33, 3 DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vodiče Vzdálenost (m),,6,9,ca El. zámek 50 0,5 0,5 00 0,8 0, ,6,6 ZDROJ 786/ PANEL S HLASOVOU JEDNOTKOU 550/500 JMENOVEK, ~ 4

15 Komunikace s tlačítkovým panelem 45, 55 SC0 33 TELEFONY 3, 33 DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vodiče Vzdálenost (m),,6,9,ca El. zámek 50 0,5 0,5 00 0,8 0, ,6,6 * POUZE U PANELU 45 K DALŠÍM MODULŮM TLAČÍTKOVÝ MODUL * ZDROJ 786/ MODUL S HLASOVOU JEDNOTKOU JMENOVEK, ~ 5

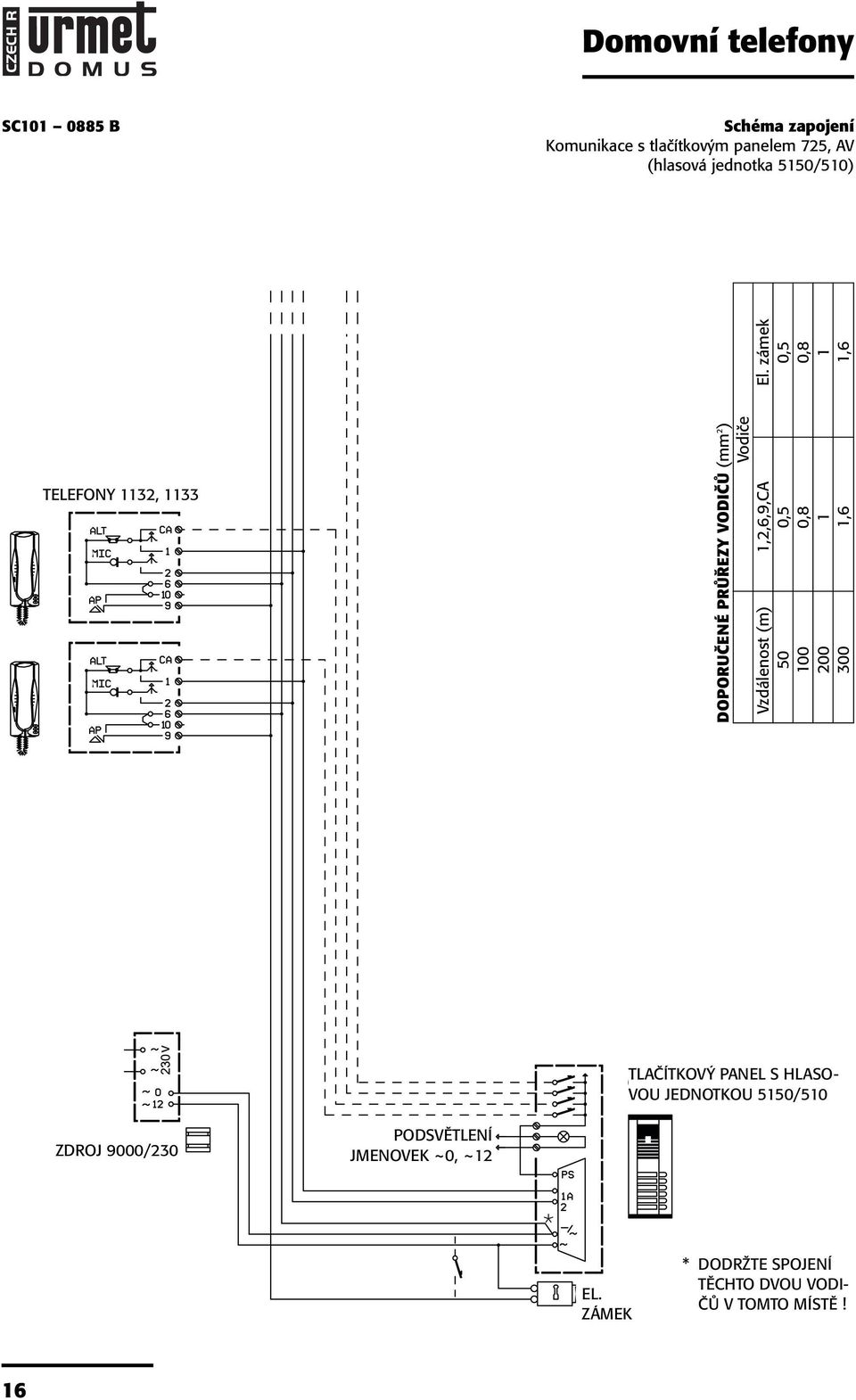

16 SC B Komunikace s tlačítkovým panelem 75, AV (hlasová jednotka 550/50) TELEFONY 3, 33 DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vodiče Vzdálenost (m),,6,9,ca El. zámek 50 0,5 0,5 00 0,8 0, ,6,6 TLAČÍTKOVÝ PANEL S HLASO- VOU JEDNOTKOU 550/50 ZDROJ 9000/30 JMENOVEK, ~ * EL. ZÁMEK * DODRŽTE SPOJENÍ TĚCHTO DVOU VODI- ČŮ V TOMTO MÍSTĚ! 6

17 Komunikace s tlačítkovým panelem 75, 0, AV Rozlišení vyzvánění z podlaží a od hlavního vchodu SC0 05 C TELEFONY 33, 3 DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vodiče Vzdálenost (m),,6,9,ca El. zámek 50 0,5 0,5 00 0,8 0, ,6,6 ZDROJ 786/ GENERÁTOR 787/ 30 TLAČÍTKOVÝ PANEL S HLASOVOU JEDNOTKOU 550/500 JMENOVEK, ~ 7

18 SC0 48 Komunikace s tlačítkovým panelem 45, 55 Rozlišení vyzvánění z podlaží a od hlavního vchodu TELEFONY 3, 33 DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vodiče Vzdálenost (m),,6,9,ca El. zámek 50 0,5 0,5 00 0,8 0, ,6,6 K DALŠÍM MODULŮM TLAČÍTKOVÝ MODUL GENERÁTOR 787/ * ZDROJ 786/ MODUL S HLASO- VOU JEDNOTKOU JMENOVEK, ~ * POUZE U PANELU 45 8

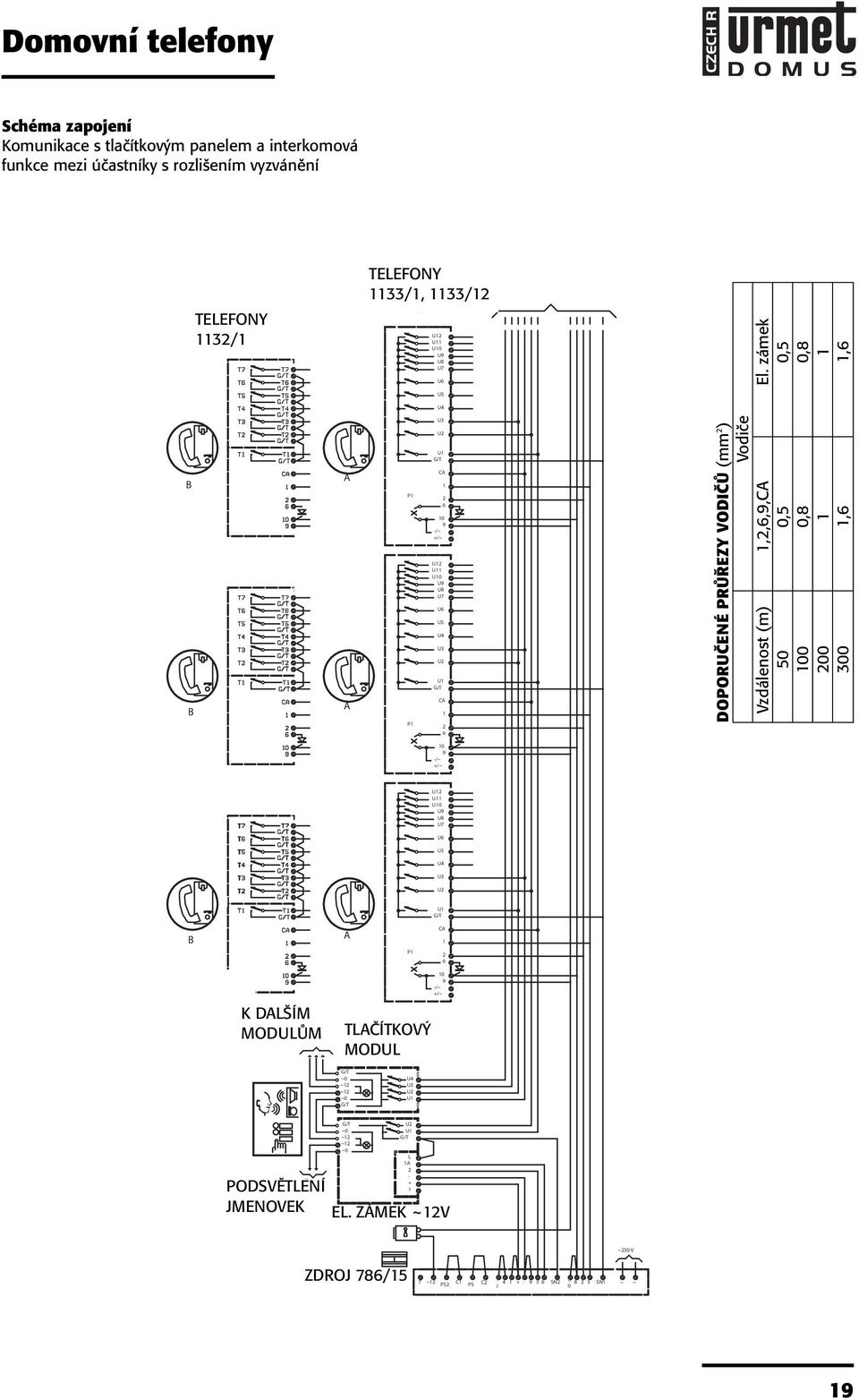

19 Komunikace s tlačítkovým panelem a interkomová funkce mezi účastníky s rozlišením vyzvánění B B TELEFONY 3/. A A TELEFONY 33/, 33/. U U U0 U9 U8 U7 U6 U5 U4 U3 U U CA P /~ +/~ U U U0 U9 U8 U7 U6 U5 U4 U3 U U CA P 6 DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vodiče Vzdálenost (m),,6,9,ca El. zámek 50 0,5 0,5 00 0,8 0, ,6, /~ +/~ U U U0 U9 U8 U7 U6 U5 U4 U3 U U B A CA P 6 K DALŠÍM MODULŮM3. TLAČÍTKOVÝ MODUL /~ +/~ U4 ~ U3 ~ U U 5. JMENOVEK U U ~ ~ L A ~V ~30 V ZDROJ 786/ ~ PS C PS C - J SN ~ 8 5 SN ~ 0 ~ 9

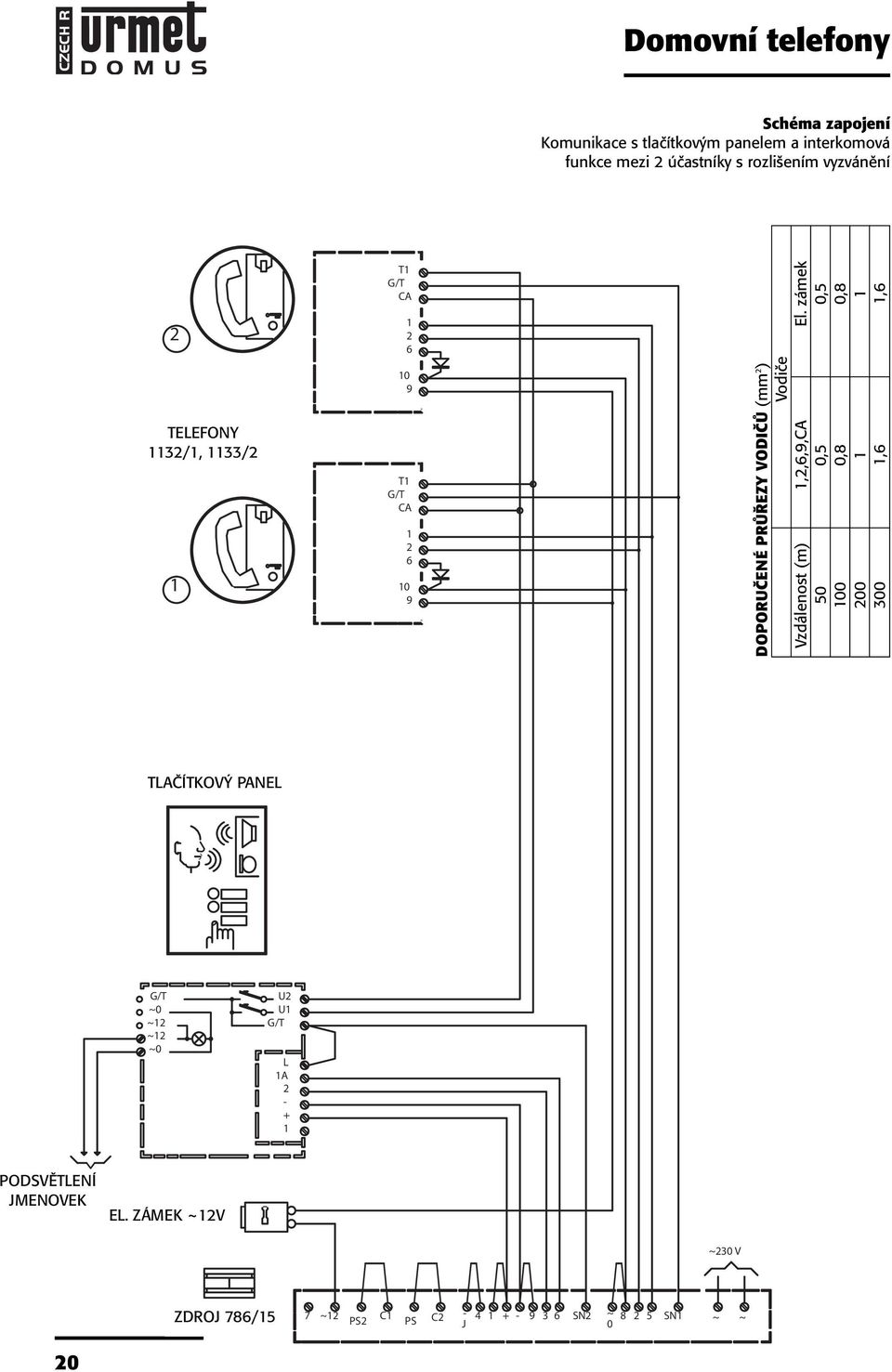

20 Komunikace s tlačítkovým panelem a interkomová funkce mezi účastníky s rozlišením vyzvánění. TELEFONY 3/, 33/ T CA T CA DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vodiče Vzdálenost (m),,6,9,ca El. zámek 50 0,5 0,5 00 0,8 0, ,6,6 4. TLAČÍTKOVÝ PANEL ~ ~ U U L A - + JMENOVEK ~V ~30 V 7. ZDROJ 786/5 7 ~ PS C PS C - J SN ~ 8 5 SN ~ 0 ~ 0

21 Automatické přepínání tlačítkových panelů TELEFONY 3, CA CA DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vodiče Vzdálenost (m),,6,9,ca El. zámek 50 0,5 0,5 00 0,8 0, ,6,6 K DALŠÍM 3. MODULŮM K DALŠÍM 3. MODULŮM TLAČÍTKOVÝ 4. PANEL TLAČÍTKOVÝ 4. PANEL U4 ~ U3 ~ U U U4 U3 U U ~ ~ ~ ~ U U L - + A U U ~ ~ L - + A ~V ~V JMENOVEK JMENOVEK ~30 V ZDROJ /5 C PS C PS 7 ~ 4 SN 8-5 SN J ~ ~

22 Automatické přepínání tlačítkových panelů 45, 55 a interkomová funkce mezi dvěma účastníky s rozlišením vyzvánění DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vodiče Vzdálenost (m),,6,9,ca El. zámek 50 0,5 0,5 00 0,8 0, ,6,6 TELEFONY 0. 33/, 3/ T CA T CA RELÉ 788/ JMENOVEK TLAČÍTKOVÝ TLAČÍTKOVÝ JMENOVEK PANEL 4. PANEL 4. ~ ~ U U L A - + SN 0 4 SN U U ~ ~ L A ~ ~V C ~V 3 C ~30 V ~ ~ 7 ~ SN PS C 4 -J SN C PS 7. ZDROJ 786/5

23 Automatické přepínání tlačítkových panelů 75, 0, AV SC0 43 C TELEFONY 3, 33 DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vodiče Vzdálenost (m),,6,9,ca El. zámek 50 0,5 0,5 00 0,8 0, ,6,6 TLAČÍTKOVÝ PANEL S HLASOVOU JEDNOTKOU 550/500 RELÉ 788/ TLAČÍTKOVÝ PANEL S HLASOVOU JEDNOTKOU 550/500 JMENOVEK, ~ JMENOVEK, ~ ZDROJ 786/ 3

24 TELEFONY. 3/ Automatické přepínání tlačítkových panelů 45, 55 a Interkomová TELEFONY funkce mezi účastníky s rozlišením vyzvánění 33/,. 33/ U U U0 U9 U8 U7 U6 U5 U4 U3 U U CA /~ +/~ U U U0 U9 U8 U7 U6 U5 U4 U3 U DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vodiče Vzdálenost (m),,6,9,ca El. zámek 50 0,5 0,5 00 0,8 0, ,6,6 U CA /~ +/~ ~ ~ U4 U3 U U U4 U3 U U ~ ~ ~ ~ U L A - SN RELÉ / JMENOVEK JMENOVEK TLAČÍTKOVÝ 4. PANEL TLAČÍTKOVÝ PANEL 4. 7 ~ 8 SN 6. ~V 6. ~V C 3 C U ~ ~ L A - ~30 V ~ ~ ~ SN PS C 4 -J SN C PS ZDROJ /5 4

25 Automatické přepínání až 4 tlačítkových panelů 75, 0, AV SC C TELEFONY 3, 33 TLAČÍTKOVÝ PANEL S HLASOVOU JEDNOTKOU 550/500 TLAČÍTKOVÝ PANEL S HLASOVOU JEDNOTKOU 550/500 DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vodiče Vzdálenost (m),,6,9,ca El. zámek 50 0,5 0,5 00 0,8 0, ,6,6 TLAČÍTKOVÝ PANEL S HLASOVOU JEDNOTKOU 550/500 RELÉ 788/8 TLAČÍTKOVÝ PANEL S HLASO- VOU JEDNOTKOU 550/500 ZDROJ 786/ 5

26 SC0 09 Automatické přepínání až 4 tlačítkových panelů 45, 55 TELEFONY 3, 33 K DALŠÍM MODULŮM K DALŠÍM MODULŮM TLAČÍTKOVÝ MODUL TLAČÍTKOVÝ MODUL * * MODUL S HLASOVOU JEDNOTKOU MODUL S HLASOVOU JEDNOTKOU JMENOVEK, ~ TLAČÍTKOVÝ MODUL K DALŠÍM MODULŮM RELÉ 788/8 JMENOVEK, ~ K DALŠÍM MODULŮM TLAČÍTKOVÝ MODUL * * MODUL S HLASOVOU JEDNOTKOU MODUL S HLASOVOU JEDNOTKOU JMENOVEK, ~ JMENOVEK, ~ ZDROJ 786/ * POUZE U PANELU 45 6

27 Systém +n Komunikace s tlačítkovým panelem 75, AV TELEFON 3/35, 33/35A DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vzdálenost (m) Vodiče 00 0,35 nad 00 celkový odpor obou přívodních vodičů k danému telefonu < Ω TLAČÍTKOVÝ PANEL S HLASOVOU JEDNOTKOU 035/67 + PŘÍDAVNÝ MODUL 035/5 ZDROJ 9000/30 JMENOVEK 7

28 Systém +n Komunikace s tlačítkovým panelem 45, 55 SC0 35 TELEFON 3/35, 33/35A DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vzdálenost (m) Vodiče 00 0,35 nad 00 celkový odpor obou přívodních vodičů k danému telefonu < Ω PŘÍDAVNÝ MODUL 45/74 NEBO 55/74 K DALŠÍM MODULŮM TLAČÍTKOVÝ MODUL MODUL S HLASO- VOU JEDNOTKOU ZDROJ 9000/30 JMENOVEK, ~ * DODRŽTE TENTO BOD SPOJENÍ V TOMTO MÍSTĚ 8

29 Systém +n Automatické přepínání tlačítkových panelů 75, AV TELEFON 3/35, 33/35A DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vzdálenost (m) Vodiče 00 0,35 nad 00 celkový odpor obou přívodních vodičů k danému telefonu < Ω TLAČÍTKOVÝ PANEL S HLASOVOU JEDNOTKOU 035/67 TLAČÍTKOVÝ PANEL S HLASOVOU JEDNOTKOU 035/67 + PŘÍDAVNÝ MODUL 035/5 RELÉ 788/ ZDROJ 9000/30 ZDROJ 9000/30 9

30 Systém +n Automatické přepínání tlačítkových panelů 45, 55 SC0 0 TELEFON 3/35, 33/35A K DALŠÍM MODULŮM PŘÍDAVNÝ MODUL 45/74 NEBO55/74 K DALŠÍM MODULŮM TLAČÍTKOVÝ MODUL TLAČÍTKOVÝ MODUL MODUL S HLASOVOU JEDNOTKOU JMENOVEK, ~ RELÉ 788/ MODUL S HLASOVOU JEDNOTKOU JMENOVEK, ~ ZDROJ 9000/30 ZDROJ 9000/30 DODRŽTE SPOJENÍ TĚCHTO DVOU VODIČŮ V TOMTO MÍSTĚ! DOPORUČENÉ PRŮŘEZY VODIČŮ (mm ) Vzdálenost (m) Vodiče 00 0,35 nad 00 celkový odpor obou přívodních vodičů k danému telefonu < Ω 30
