1 Cíl úlohy: 2 Ovládání osvětlení pomocí impulzního a časového relé Cílem laboratorní úlohy je seznámit studenty s ovládáním umělého osvětlení pomocí impulzního relé. Studenti v laboratorní úloze budou ovládat pomocí impulzních relé dva světelné obvody ze dvou míst a zároveň zapojí centrální tlačítko, které bude zapínat nebo vypínat všechny světelné obvody. Druhým úkolem je zapojení schodišťového automatu s využitím časového relé. 2.1 Úvod Impulzní paměťové relé se využívá ke spínání elektrických obvodů do 16A Především však k ovládání umělého osvětlení z více míst na chodbě, schodišti, nebo také v celém domě. Výhodou oproti klasické elektroinstalaci je ušetření křížových vypínačů a kabeláže. Při použití impulzního relé můžeme pomocí jednoho tlačítka vypnout osvětlení v celém domě nebo vypnout jen vytipovaná zařízení. Polohu přepínacího kontaktu je možné měnit pouze přivedením impulzu na příslušný vstup. Pokud dojde k trvalému připojení napětí na vstup, tak dojde následně k poškození impulzního relé. Svorky silových kontaktů zůstávají ve stejné poloze i při ztrátě napájecího napětí. Vstupy na impulzním paměťovém relé: Vstup ON/OFF Využívá se pro místní ovládání impulzního relé. Každý přivedený impulz změní polohu kontaktů. Vstup ON Impulz přivedený na tento kontakt sepne svorky Pokud je již kontakt sepnut a dojde k přivedení impulzu, tak impulzní relé neprovádí žádné další manipulace. Tento vstup se používá pro centrální zapínání. Vstup OFF - Impulz přivedený na tento kontakt sepne svorky Pokud je již kontakt sepnut a dojde k přivedení impulzu, tak impulzní relé neprovádí žádné další manipulace. Tento vstup se používá pro centrální vypínání. Obr. 1 Graf a schéma impulzního paměťového relé [1]

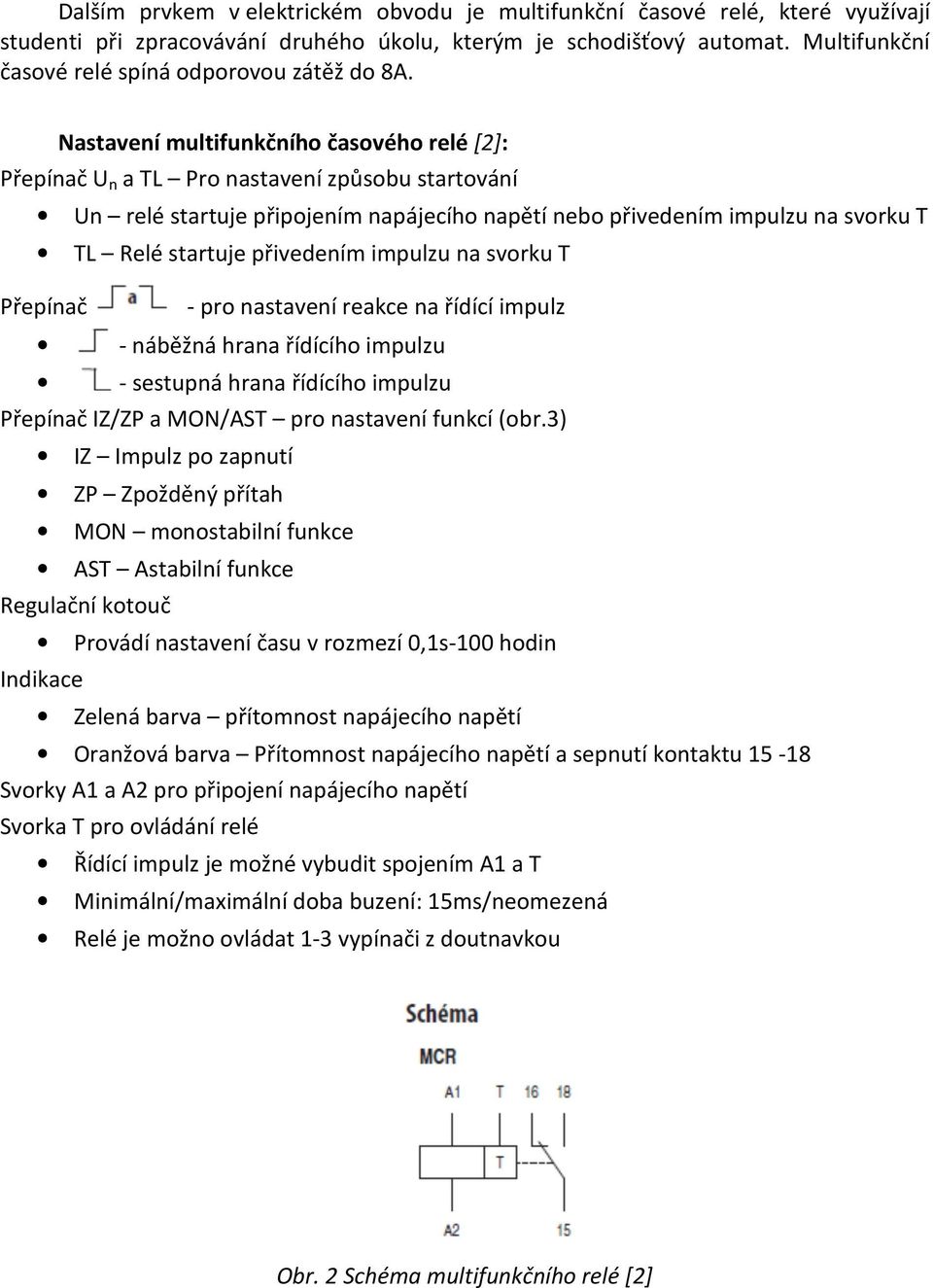

2 Dalším prvkem v elektrickém obvodu je multifunkční časové relé, které využívají studenti při zpracovávání druhého úkolu, kterým je schodišťový automat. Multifunkční časové relé spíná odporovou zátěž do 8A. Nastavení multifunkčního časového relé [2]: Přepínač U n a TL Pro nastavení způsobu startování Un relé startuje připojením napájecího napětí nebo přivedením impulzu na svorku T TL Relé startuje přivedením impulzu na svorku T Přepínač - pro nastavení reakce na řídící impulz - náběžná hrana řídícího impulzu - sestupná hrana řídícího impulzu Přepínač IZ/ZP a MON/AST pro nastavení funkcí (obr.3) IZ Impulz po zapnutí ZP Zpožděný přítah MON monostabilní funkce AST Astabilní funkce Regulační kotouč Provádí nastavení času v rozmezí 0,1s-100 hodin Indikace Zelená barva přítomnost napájecího napětí Oranžová barva Přítomnost napájecího napětí a sepnutí kontaktu Svorky A1 a A2 pro připojení napájecího napětí Svorka T pro ovládání relé Řídící impulz je možné vybudit spojením A1 a T Minimální/maximální doba buzení: 15ms/neomezená Relé je možno ovládat 1-3 vypínači z doutnavkou Obr. 2 Schéma multifunkčního relé [2]

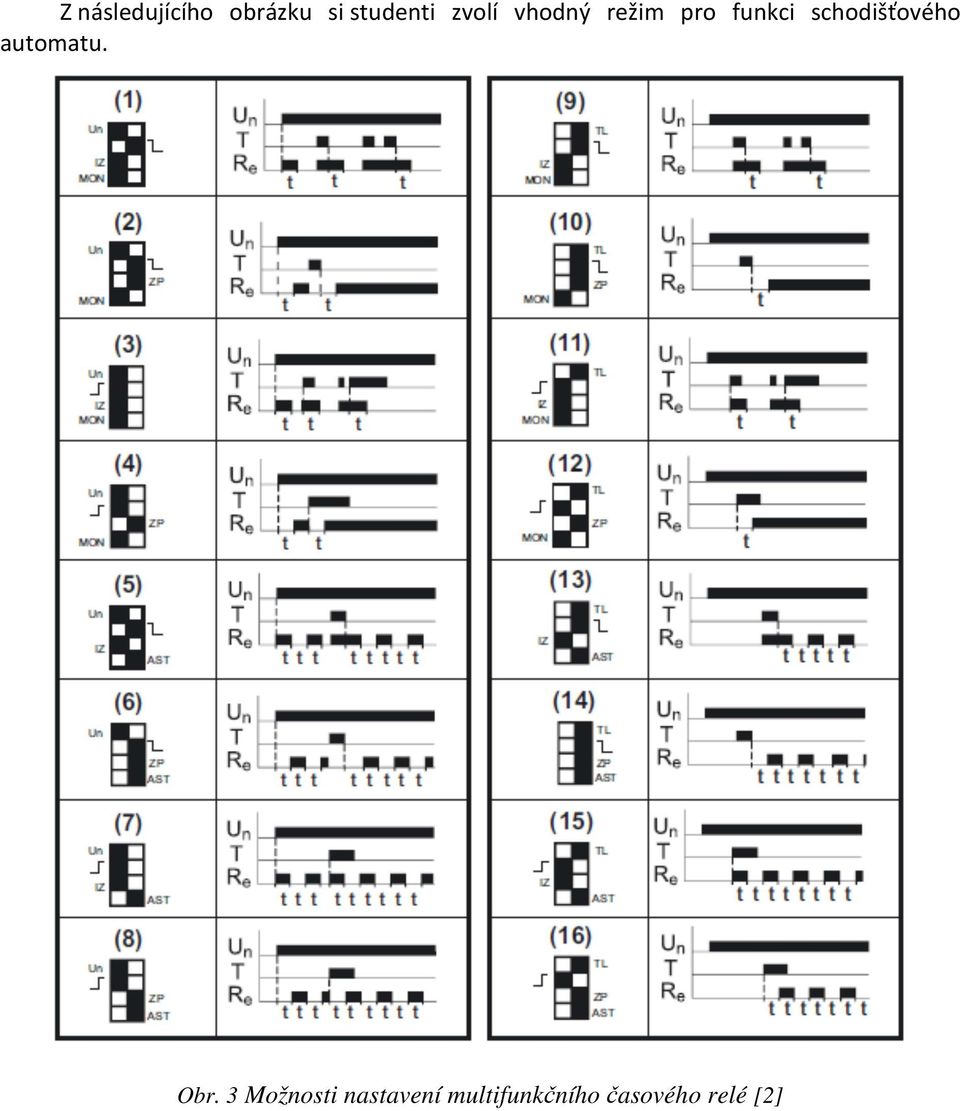

3 Z následujícího obrázku si studenti zvolí vhodný režim pro funkci schodišťového automatu. Obr. 3 Možnosti nastavení multifunkčního časového relé [2]

4 2.2 Úkoly měření Úkolem studentů je proměřit následující úlohy: Ovládání dvou světelných obvodů pomocí impulzního relé s centrálním zapnutím a vypnutí Zapojení schodišťového automatu ovládaného z 2 míst. Obecné zásady: Studenti nepřipojují panel bez vědomí vyučujícího k síti. Až po odsouhlasení vyučujícím je možné připojit panel k síti a ověřit funkčnost pod napětím. Studenti vždy dodržují pokynů vyučujícího Úkol 1 Zapojte nezávislé ovládání dvou svítidel ze dvou míst tak, aby bylo každé svítidlo možné ovládat pomocí dvou tlačítek. Dále zapojte ovládací tlačítka centrálního zapnutí a vypnutí osvětlení, tak aby bylo možné obě svítidla zároveň zapnout nebo vypnout. K dispozici máte dvě impulsní relé a čtyři tlačítka místního ovládání a jedno dvojtlačítko centrálního ovládání. Vždy dvě tlačítka místního ovládání spínají jedno svítidlo, druhá sada místních tlačítek ovládá druhé svítidlo. Tlačítka centrálního ovládání, jak již vyplývá z názvu, umožňují obě svítidla naráz vypnout a naráz zapnout. Pro zapojení impulzních relé máte k dispozici schéma od výrobce: Obr. 4 Zapojení ovládání svítidel místním a centrálním ovládáním s impulsními relé[1]

5 2.2.2 Úkol 2 Zapojte ovládání dvou svítidel ze tří míst pomocí multifunkčního časového relé. Po zmáčknutí tlačítka se svítidlo rozsvítí a poběží nastavený čas. Po uplynutí nastaveného času dojde k vypnutí svítidla. Máte k dispozici 4 impulzní tlačítka, multifunkční časové relé a 2 svítidla. Proveďte zapojení dle schématu výrobce: Pro zapojení multifunkčního časového relé máte k dispozici schéma od výrobce: Obr. 5 Zapojení ovládání svítidel pomocí časového relé[2] 2.3 Zpracování výsledků a závěr Výsledkem tohoto měření je správná funkčnost zapojení úkolu 1 a 2. Po ověření každého zapojení bude studentovy připsán příslušný počet bodů. Shrnutí: Tato laboratorní úloha seznámí studenty s využitím impulzních relé v elektroinstalaci a využitím multifunkčního časového relé jako schodišťového spínače. Použitá literatura: [1.] Impulzní paměťové relé: OEZ MIR A230. In: OEZ s.r.o.: Produkty [online]. [cit ]. Dostupné z: [2.] Multifunkční časové relé: OEZ MCR A230. In: OEZ s.r.o.: Produkty [online]. [cit ]. Dostupné z: Z01-11_CZ_SK.pdf
