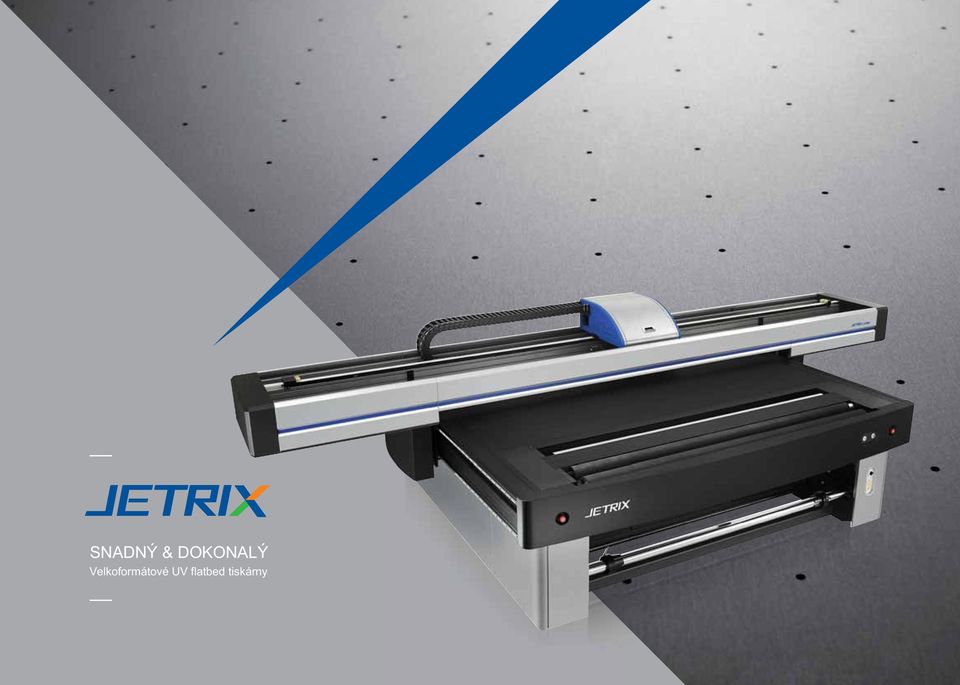

SNADNÝ & DOKONALÝ Velkoformátové UV flatbed tiskárny

Transkript

1 SNADNÝ & DOKONALÝ NALÝ Velkoformátové UV flatbed tiskárny

2

3 Velkoformátové UV - inkoustové Flatbed tiskárny

4 1212FK Flatbed Nový JETRIX 1212FK, elegantní, kompaktní a praktický!!! Přichází se spolehlivostí při kvalitě, produktivitě a funkčnosti pro trh sítotisku a digitálniho tisku. Výška mm / Šířka mm / Hloubka / 3436 mm / Hmotnost - 1,1 t Potřebný prostor x 2000 / 3600 mm

5 1 Tiskové hlavy Výhody hlav Konica Minolta - Odolnost - 6 pikolitrová tisková tryska trysek na každou barvu 2 Tiskový vozík Automatický proti-nárazový systém - Detekuje každý predmet, ktorý je vyšší ako kontrolný senzor a zastavuje pohyb 3 Flatbed Robustní flatbed - Skutečná robustní konstrukce - Inteligentní a silné vakuum Revoluční JETRIX 1212FK 4 5 NextÊgenerationÊofÊJETRIX 6 7 Šířka tisku / Tiskové rozměry Aktivity pro standardní běžnou údržbu Max rozměr desky Max rozměr desky po rozšíření 1220 x 1220 mm 1220 x 2440 mm Výrobce určil tyto činnosti jako běžnou rutinní údržbu. Frekvence činnosti a čas potřebný na údržbu jsou zde. Max tloušťka desky 70 mm Aktivita Frekvence Čas Čištění tiskového vozíku Denně 1-5 minut Čištení tiskových hlav Denně 1-5 minut Rip Napájení a okolní prostředí Elektrika 200 ~ 240V, Jednofázový, 50 ~ 60Hz Vzduchový kompresor 0.65 mpa Jiné napájení Ne Odvzdušnění požadované Ano UV záření N/A Odkryté pohyblivých částí N/A Rychlost tisku pro Bi Directional Mód tisku Mód* Čas* Rozměr m 2 /h* Production 8 / 4 pass 7m / 3m 1220x / 26.4 Quality2 Quality1 Fine art 10 / 6 pass 12 / 8 pass 16 / 12 pass 9m / 5m 1220x m / 6m 1220x m / 10m 1220x / / / 8.8 * Gmask / Normal Konfigurace hlav * Základ: CMYK, 6picoliter, jedna hlava na barvu * Možnost: White, dvě hlavy Extra rozšíření * Možnost rozšíření tiskového stolu na mm Konfigurace barevnosti * 4 Colors ( CMYK ) * 5 Colors ( CMYK / White ) UV lampy - nastavení intenzity ( po jedné svítilně na každé straně tiskového vozíku ) UV lampy mají funkci - shutter activated housings - takže může být puštěna každá zvlášť nebo obě najednou 4 Antistatický systém Tryskový typ - fouká ionizovaný vzduch 5 Vakuum Silné vakuum s automatickou regulací - Jednoduchá obsluha 6 Inkoustová část Automatický doplňovací systém - Automatický doplňovací a čistící systém - Jednoduché doplnění s litrových lahví 7 Ovládání - Přehledný LCD displej - Jednoduchý systém ovládání

6 Produktivita! Max 2048 trysek pro každou barvu umožnuje 55 m 2 / hod (Production mode) Větší! Flat-bed 3060 mm x 2050 mm umožnnuje větší pracovní prostor pro zákazníka Ochrana! Automatický protinárazový systém ochraňujíci tiskové hlavy před poškozením během tisku Kvalita! Možnost dokoupení antistatického systému Možnost Roll to Roll! Připojení Roll to Roll systému nabízí kvalitní produkci Bezpečnost! Výstražný zvuk upozorňuje na pohyb stroje Pohodlí! Systém zvednutí materiálu vzduchem Tiskové hlavy 2 Roll systém potisku 3 Řídící skříň 4 Flatbed stůl 5 Inkoustový systém Šírka tisku / Tiskové rozměry Max rozměr role Max rozměr desky 63inch / 1620 mm mm Rychlost tisku pro BI Directional Mód tisku Čas Rozměr m 2 /h Production 6m 33s 2000x Nová generace od JETRIX Napájení a okolní prostředí Elektrika 380V, Třífázový, 4-drát, 50 ~ 60Hz Vzduchový kompresor 0.65 mpa 2030FRK Max tloušťka materiálu 60 mm Konfigurace barevnosti - 8 barev ( C, M, Y, K, Lc, Lm, W, Primer ) a čistíci roztok Quality 9m 44s 2000x Fine art 18m 00s 2000x Aktivity pro standardní běžnou údržbu Výrobce určil tyto činnosti jako běžnou rutinní údržbu. Jiné napájení Odvzdušnění požadované UV záření Odkryté pohyblivých částí Ne Ano N/A N/A Rip Frekvence činnosti a čas potřebný na údržbu jsou zde. Aktivita Frekvence Čas Čištění tiskového vozíku Denně 1-5 minut Čištení tiskových hlav Denně 1-5 minut UV lampy - nastavení intenzity ( po jedné svítilně na každé straně tiskového vozíku ) UV lampy mají funkci - shutter activated housings - takže může být puštěna každá zvlášť nebo obě najednou.

7 2030FRK Velký Flatbed Přichází s vysokou kvalitou a neuvěřitelnou rychlostí. 2030FRK je výsledek vyspělé UV technologie a pomůže Vám v úspěchu. Spolehlivý, umožňuje vysoce kvalitní tisk pro každou práci. Robustní Flat Bed tiskárna, Roll to Roll systém, inteligentní a silné vakuum s vysokou kvalitou a produktivitou. Výška mm / Šířka mm / Hloubka mm / Hmotnost - 2 t Potřebný prostor x 6000 mm

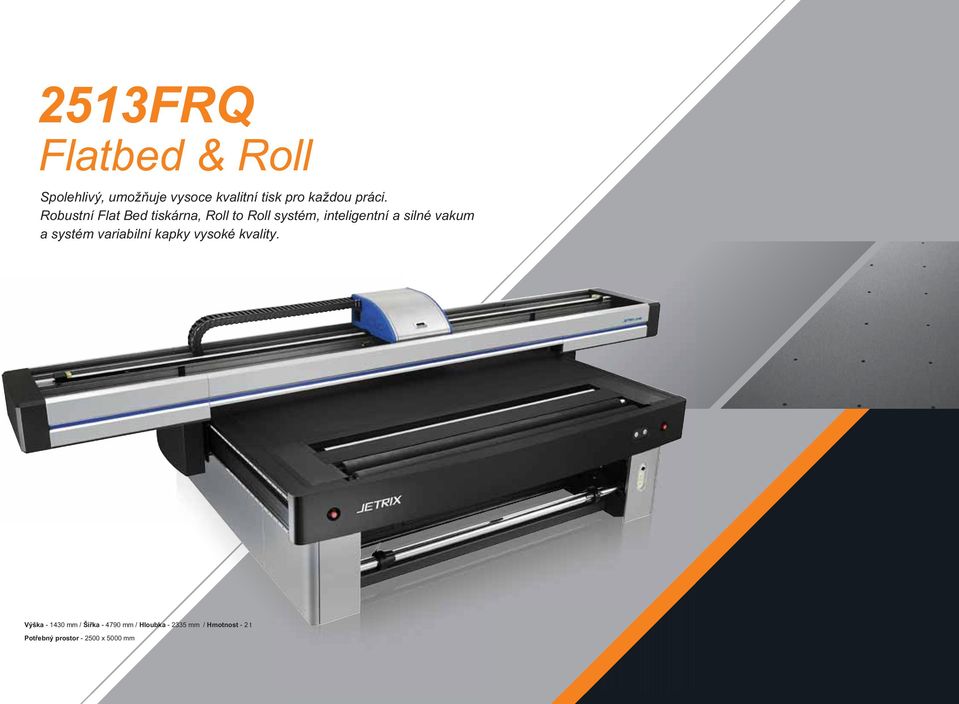

8 2513FRQ Flatbed & Roll Spolehlivý, umožňuje vysoce kvalitní tisk pro každou práci. Robustní Flat Bed tiskárna, Roll to Roll systém, inteligentní a silné vakum a systém variabilní kapky vysoké kvality. Výška mm / Šířka mm / Hloubka mm / Hmotnost - 2 t Potřebný prostor x 5000 mm

9 1 Tiskové hlavy Výhody tiskových hlav Spectra - Extrémně odolné - Skutečná Grayscale s variabilní kapkou (od 10 do 30 picoliters) - Jednoduché na instalaci / jednoduché umístění 2 Tiskový vozík Ochranný systém proti nárazu (senzor dotyku) - Detekuje jakýkoliv předmět vyšší než je hrana vozíku a okamžitě zastaví pohyb 3 Flatbed stůl Robustní a pevný stůl - Hmotnost materiálu do 500 kg - Silný rám - Přesný systém zaměření Všestranný JETRIX 2513FRQ NextÊgenerationÊofÊJETRIX Šířka tisku / Tiskové rozměry Model 2513FRQ Max rozměr role 1778 mm Max potisk role 1778 mm Max rozměr desky 1220 x 2439 mm Max potisk desky 1220 x 2439 mm Max tloušťka desky 100 mm Aktivity pro standardní běžnou údržbu Výrobce určil tyto činnosti jako běžnou rutinní údržbu. Frekvence činnosti a čas potřebný na údržbu jsou zde. Aktivita Frekvence Čas Čištění tiskového vozíku Denně 1-5 minut Čištení tiskových hlav Denně 1-5 minut Rychlost tisku pro Bi Directional Skutečný grayscale s variabilní kapkou, 10 / 20 / 30 pikolitrů Mód tisku Mód Čas Rozměr m 2 /h Production 4pass 5m 56s 1220x Quality2 4pass Gmask 8m 54s 1220x Quality1 6pass Gmask 11m 52s 1220x Fine art 6pass 17m 48s 1220x Roll systém potisku Skutečný Roll-to-Roll systém potisku do šíře 1,8 m - Možnost potisku Flex, PVC, PET,... 5 Antistatický Ionizer ( doplněk ) Nozzle typ ( vyfukování iontů stlačeným vzduchem ) - Využití na Acrylic, Polycarbonate, PET,... 6 Vakum stolu Silný vakuový systém a automatickým nastavením - Jednoduchý na nastavení a použití Rip Napájení a okolní prostředí UV lampy - nastavení intenzity ( po jedné svítilně na každé straně tiskového vozíku ) UV lampy mají funkci - shutter activated housings - takže může být puštěna každá zvlášť nebo obě najednou 7 Inkoustový systém Automatický čistící & doplňovací systém - Automatický systém doplňování - Inkoust se prostě dolévá z 1 litrových flašek Elektrika Vzduchový kompresor Jiné napájení Odvzdušnění požadované UV záření Odkryté pohyblivých částí 200 ~ 240V, Jednofázový, 50 ~ 60Hz 0.65 mpa Ne Ano N/A N/A - 8 tiskových hlav: 2x CMYK - 10 tiskových hlav: 2x CMYK + 2x bíla - 10 tiskových hlav: 2x CMYK + 1x aktivátor + 1x lak - 12 tiskových hlav: 2x CMYK + 2x bíla + 1x aktivátor + 1x lak. 8 Ovládání Automatický systém kontroly údržby - Jednoduchý a přehledný dotykový ovládací LCD displej Ostatní - Variabilní inkoustový systém - bíla, aktivátor, lak - Jednoduché založení deskového materilu a nastavení - Automatický systém recirkulace bílého inkoustu

10 1 Tiskové hlavy Výhody tiskových hlav Spectra - Extrémně odolné - Skutečná Grayscale s variabilní kapkou (od 10 do 30 picoliters) - Jednoduché na instalaci / jednoduché umístění 2 Tiskový vozík Ochranný systém proti nárazu (senzor dotyku) - Detekuje jakýkoliv předmět vyšší než je hrana vozíku a okamžitě zastaví pohyb 3 Flatbed stůl Robustní a pevný stůl - Hmotnost materiálu do 500 kg - Silný rám - Přesný systém zaměření Antistatický Ionizer (doplněk) Nozzle typ (vyfukování iontů stlačeným vzduchem) - Využití na Acrylic, Polycarbonate, PET,... 5 Vakum stolu Silný vakuový systém a automatickým nastavením - Jednoduchý na nastavení a použití Robustní JETRIX 3015FQ 6 Inkoustový systém Automatický čistící & doplňovací systém - Automatický systém doplňování - Inkoust se prostě dolévá z 1 litrových flašek 7 Ovládání Automatický systém kontroly údržby - Jednoduchý a přehledný dotykový ovládací LCD displej Ostatní - Variabilní inkoustový systém - bíla, aktivátor, lak - Jednoduché založení deskového materilu a nastavení - Automatický systém recirkulace bílého inkoustu Šířka tisku / Tiskové rozměry Model 3015FQ Max rozměr role X Max potisk role X Max rozměr desky 1524 x 3048 mm Max potisk desky 1524 x 3048 mm Max tloušťka desky 100 mm Aktivity pro standardní běžnou údržbu Výrobce určil tyto činnosti jako běžnou rutinní údržbu. Frekvence činnosti a čas potřebný na údržbu jsou zde. Aktivita Frekvence Čas Čištění tiskového vozíku Denně 1-5 minut Čištení tiskových hlav Denně 1-5 minut Rip Rychlost tisku pro Bi Directional Skutečný grayscale s variabilní kapkou, 10 / 20 / 30 pikolitrů Mód tisku Mód Čas Rozměr m 2 /h Production 4pass 9m 15s 1524x Quality2 4pass Gmask 13m 52s 1524x Quality1 6pass Gmask 18m 30s 1524x Fine art 6pass 27m 46s 1524x UV lampy - nastavení intenzity ( po jedné svítilně na každé straně tiskového vozíku ) Napájení a okolní prostředí UV lampy mají funkci - shutter activated housings - takže může být puštěna každá zvlášť nebo obě najednou Elektrika 200 ~ 240V, Jednofázový, 50 ~ 60Hz Vzduchový kompresor 0.65 mpa Jiné napájení Odvzdušnění požadované UV záření Odkryté pohyblivých částí Ne Ano N/A N/A - 8 tiskových hlav: 2x CMYK - 10 tiskových hlav: 2x CMYK + 2x bíla - 10 tiskových hlav: 2x CMYK + 1x aktivátor + 1x lak - 12 tiskových hlav: 2x CMYK + 2x bíla + 1x aktivátor + 1x lak.

11 3015FQ Flatbed Spolehlivý, umožňuje vysoce kvalitní tisk pro každou práci. Robustní Flat Bed tiskárna, inteligentní a silné vakum a systém variabilní kapky vysoké kvality. Výška mm / Šířka mm / Hloubka mm / Hmotnost - 2 t Potřebný prostor x 5000 mm

12

13 UV inkoust vytvrzovaný UV zářením Pro digitální tisk JETRIX UV inkoust má výborné vlastnosti a charakteristiku pro dosažení vysoké kvality výtisku - Vysoká životnost - Kompaktnost s tryskami hlavy - Rychlé schnutí pro vysokou produktivitu - Intenzivní a vysoký gamut bílé barvy - Vhodné pro vnitřní i venkovní použití - Stálost na světle a odolnost vůči počasí - Dobrá chemická povrchová odolnost - Velké rozmezí adheze - aktivátor - Nízká hladina zápachu Vlastnosti Tento inkoust je navržen k použití pro trysky tiskové hlavy při určené teplotě. Inkoust nabízí vysokou kvalitu kapky, velký rozsah barevnosti a použití pro širokou škálu různých materiálů. Výstup vysoké kvality JETRIX UV inkousty jsou stabilní, rychle zasychající a nenáročné na manipulaci. Tento inkoust nabízí možnost ostré kapky tiskové hlavy. Díky tomu nabízí možnost produkce vysoce kvalitního tiskového výstupu pro vnitřní a venkovní použití. Vnější odolnost JETRIX UV inkousty byly navrženy na základě vysoké kvality složení pigmentu. Výsledkem je pigment, který je extrémně odolný ve vnějším prostředí vůči počasí, mechanickému poškození a slunečnímu záření. Mnohé testy dokázaly minimální odolnost 3 roky.

14 Nabídka inkoustu IUSS série Cyan, Magenta, Yellow, Black, Light Cyan, Light Magenta, White, Cleaning solution, Varnish, Primer(s) IUKS série Cyan, Magenta, Yellow, Black, Light Cyan, Light Magenta, White, Cleaning solution, Primer(s) Všechny inkousty jsou baleny v 1 litrových lahvích jednoduchých na manipulaci Termín spotřeby 13 měsíců ( Bíla 9 měsíců) Rozsah použití JETRIX UV inkousty jsou navrženy tak, aby byly univerzální skoro pro každý druh materiálu svou výbornou adhezí. Mezi tyto materiály patří například: Acrylic Coroplast Polycarbonate Plexiglass Dibond Polystyrene Acrylonitrile butadiene styrene (ABS) Mnoho dalších Pro zlepšení přilnavosti se doporučuje použití aktivátoru - primer Specifikace Viskozita ( cps ) Povrchové napětí Průtok Výška tlakových Produkt 25 C 45 C (dyn/cm) (mj / cm 2 ) UV lamp MERCURY IUSS A, H, D Určeno pro tiskové hlavy : DIMATIX Sapphire & Polaris, Ricoh... Viskozita ( cps ) Povrchové napětí Průtok Výška tlakových Produkt 25 C 45 C (dyn/cm) (mj / cm 2 ) UV lamp MERCURY IUKS A, H, D Určeno pro tiskové hlavy : Konica Minolta, Toshiba, Xaar... Schnutí Výborné zaschnutí a adheze vzniká okamžitě po průjezdu UV lampy. Ale maximální chemická a mechanická odolnost je dosažena až po 24 hodinovém odležení výstupu. Skladování Výstup by neměl být skladován na přímém slunečním záření, blízko u topného zařízení nebo v blízkosti peroxidů. Teplota v místnosti se musí pohybovat v rozmezí 5 C až 25 C. Okolní prostředí - Bez ozonu - Bez uhlovodíků - Bez těkavých organických látek

15

16 Jiří Křístek - OFSITO s.r.o., P.O.Box 25, Bílovice 224 Tel. / Fax: knebl@ofsito.cz
