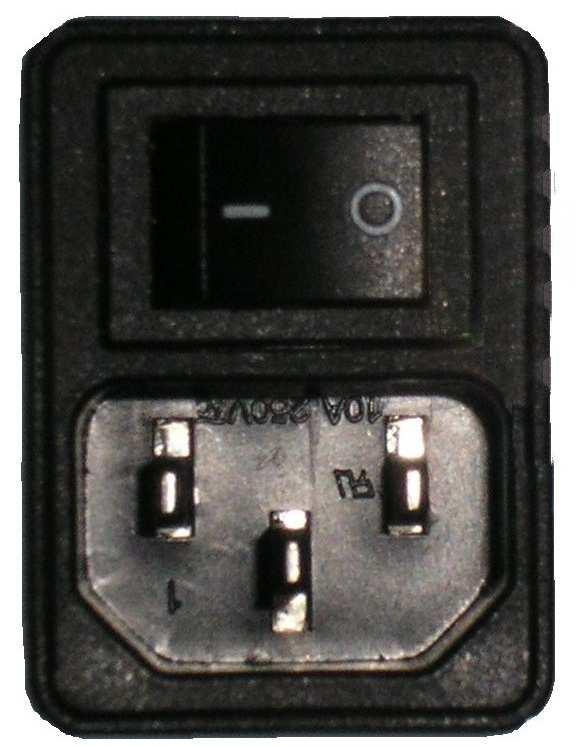

1 ACCESSORIES_PŘÍSLUŠENSTVÍ List #682u Příslušenství 1. NAPÁJECÍ ZDROJ Napájení přístroje je možné několika způsoby, záleží vždy na následné instalaci přístroje. 1. Opce: externí zdroj 24 V DC, měřicí přístroj je přímo integrován ve stroji: napájení je možné prostřednictvím elektronické karty_konektor J3 (piny 2 / 4 a 16 viz. níže). Pokud je přístroj integrován s PLC, je nejvhodnější použít stejný zdroj napájení 24 VDC jako pro PLC. Napájení 24 VDC je připojeno opět prostřednictvím elektronické karty_konektor J3. Je možné rovněž využít externí napájecí adaptér 24VDC ATEQ přes konektor M Evropa, Severní Amerika, běžný způsob napájení přístroje 24VDC připojených na PIN 2 nebo 4 a uzemněných přes PIN 16 na konektoru J3. 2. Standard: prostřednictvím sítě 90 až 240 V DC. Přístroj je vybaven konektorem pro připojení běžného napájecího kabelu pro následné připojení do elektrické sítě. Zapnutí a vypnutí přístroje je provedeno pomocí vypínače zapnuto/vypnuto. Version 1.00a User guide ATEQ 6th series Page 1/1

2 List #683u Volitelné příslušenství ACCESSORIES_VOLITELNÉ PŘÍSLUŠENSTVÍ 1. KALIBROVANÁ KONTROLNÍ TRYSKA Kalibrované trysky jsou určené pro pravidelnou kontrolu a ověření měřicího pracoviště s přístrojem ATEQ nebo pro správné nastavení přístroje při vyhodnocení úniku v objemových jednotkách, např. ccm/min_ccm/h.. TLAK 2 kpa (20 mbar) 5 kpa (50 mbar) 15 kpa (150 mbar) 30 kpa (300 mbar) 50 kpa (500 mbar) 100 kpa (1 bar) 200 kpa (2 bar) 400 kpa (4 bar) 1 MPa (10 bar) Typ kontrolní trysky A B 5 C D 50 E F G ,5 3,12 6, ,2 1,24 2,05 4,2 53 2,3 4 7,4 17,5 42 1,3 2,6 5,25 11, ,82 6, ,2 4 8, , , ,8 2,12 3,6 7,6 22, , ,4 3,5 8 15, ,8 3, ,3 4,6 8, ,5 6,6 12,1 23, , kpa.cm 3 /h (bar.cm 3 /h) kpa.cm 3 /min (bar.cm 3 /min) Pozn.: skutečné průtoky uvedených standardních trysek mohou být následně v rozmezí výrobní tolerance +/- 20%. Speciální trysky vyrobené přímo na míru dle požadované specifikace mají výrobní odchylku 5%. Kontrolní trysky musí být používány pouze s čistým a suchým vzduchem. Trysky nesmí být použity pod vodou nebo se znečištěnými součástmi. Trysku je vhodné po použití vrátit do originálního obalu pro skladování. Trysky musí být pravidelně kontrolovány oddělením kvality nebo servisním střediskem ATEQ. Version 1.00a Manuál ATEQ 6th series Str. 1/5

3 2. FILTRAČNÍ KIT List #683u Volitelné příslušenství Pro spolehlivou funkci přístroje a zaručení jeho životnosti je doporučeno používat přístroj pouze se suchým stlačeným vzduchem bez nečistot a oleje. Přídavná filtrační jednotka musí být připojena na vstup přístroje na zadním panelu. Doporučuje se jednotka pro filtraci nečistot (5µm) s přídavným filtrem (0.01 µm) pro filtraci znečištění vzduchu olejem. 3. KALIBRÁTOR PRŮTOKU A JEHLOVÝ VENTIL 3.1. CDF60 (KALIBRÁTOR PRŮTOKU) Přístroj ATEQ CDF60 je možné použít pro kontrolu průtoku kalibrovaných trysek a pro kontrolu přístrojů měřicích průtok, nebo je možné přístroj s přesným jehlovým ventilem využít na simulaci úniků v testovací větvi s etalonovým dílem. Nastavené nebo měřené hodnoty průtoků jsou přehledně zobrazeny na displeji s možným přepočtem na standardní podmínky. Přístroj CDF60 je plně navázán na mezinárodní kalibrační standardy a je dodáván společně s kalibračním certifikátem. Version 1.00a Manuál ATEQ 6th series Str. 2/5

4 3.2. CDF (KALIBRÁTOR PRŮTOKU A DIGITÁLNÍ MANOMETR) List #683u Volitelné příslušenství Přístroj ATEQ CDF je multifunkční přístroj určený pro měření průtoků či tlaku vzduchu, pro ověření měřicích přístrojů nebo kontrolních trysek JEHLOVÝ VENTIL Pro nastavení různých úrovní průtoků je možné použít přesný jehlový ventil. Jehlový ventil umožňuje nastavení variabilních průtoků, v závislosti na jeho konstrukci a modelu je možné nastavení průtoku od několika cm3/h až po několik l/min. Pozn.: Hodnota nastaveného průtoku přes jehlový ventil se při opakovaných měřeních částečně mění a je nutné ji nepatrně korigovat, ventil tedy není vhodný jako pevný kalibr. 4. VENTIL ATEQ 3/2 (Y-VENTIL) Speciální těsné Y_ventily ATEQ, v provedení standard nebo mini, jsou určené pro instalaci do měřicích obvodů pro zajištění přepínání dvou měřicích míst nebo pro zajištění externího odvzdušnění součásti při testování znečištěných dílů. Lze vybrat ventil s pneumatickým nebo elektrickým (24VDC) řízením. Version 1.00a Manuál ATEQ 6th series Str. 3/5

5 List #683u Volitelné příslušenství 5. RYCHLOKONEKTORY PRO UPÍNÁNÍ SOUČÁSTÍ Rychlokonektory ATEQ jsou navrženy jednak pro manuální použití nebo pro použití na automatickém upínacím přípravku. Umožňují spolehlivé upnutí a utěsnění zkoušené součásti. Konektory jsou provedeny v mnoha rozměrech. Rychlospojky ATEQ jsou nabízeny ve čtyřech základních provedeních: SA pro vnější utěsnění, SI vnitřní utěsnění, SAG a SIG pro utěsnění vnějšího nebo vnitřního závitu. Speciální upínací konektory mimo rozměrové řady jsou dostupné na vyžádání.. Version 1.00a Manuál ATEQ 6th series Str. 4/5

6 List #683u Volitelné příslušenství 6. DÁLKOVÉ OVLADAČE Dálkový ovladač umožňuje vzdálenou kontrolu a výběr funkcí přístrojů ATEQ. Dálkový ovladač je vždy připojen k přístroji přes reléovou kartu 6.1. RESET/START OVLADAČ (ZÁKLADNÍ) TLC Télémécanique 6.2. S5 OVLADAČ (VÍCEFUNKČNÍ) Uvedený dálkový ovladač má 4 funkce, které mohou být využity pro ovládání a vzdálenou kontrolu měřicích přístrojů ATEQ. Uvedené funkce dálkového ovladače jsou následující: Reset a start měřicího cyklu. Výběr měřicího programu (zvýšení či snížení). Zobrazení čísla aktuálně zvoleného programu. Zobrazení výsledku testu, zelený indikátor pro OK kus, červený indikátor pro NOK díl nebo alarm. Pozn.: výběr programu je možný (zvýšení nebo snížení) pouze mezi ukončenými měřicími cykly. 8 8 TLC S SCHÉMA ZAPOJENÍ DIAGRAM TLC RC5 F S5000 J3 Version 1.00a Manuál ATEQ 6th series Str. 5/5
