1 Pokyny k použití a zpracování, návod k použití Císlo výr. / Article No.: 1668 Jazyky / Languages: cs BERNER_59151.pdf

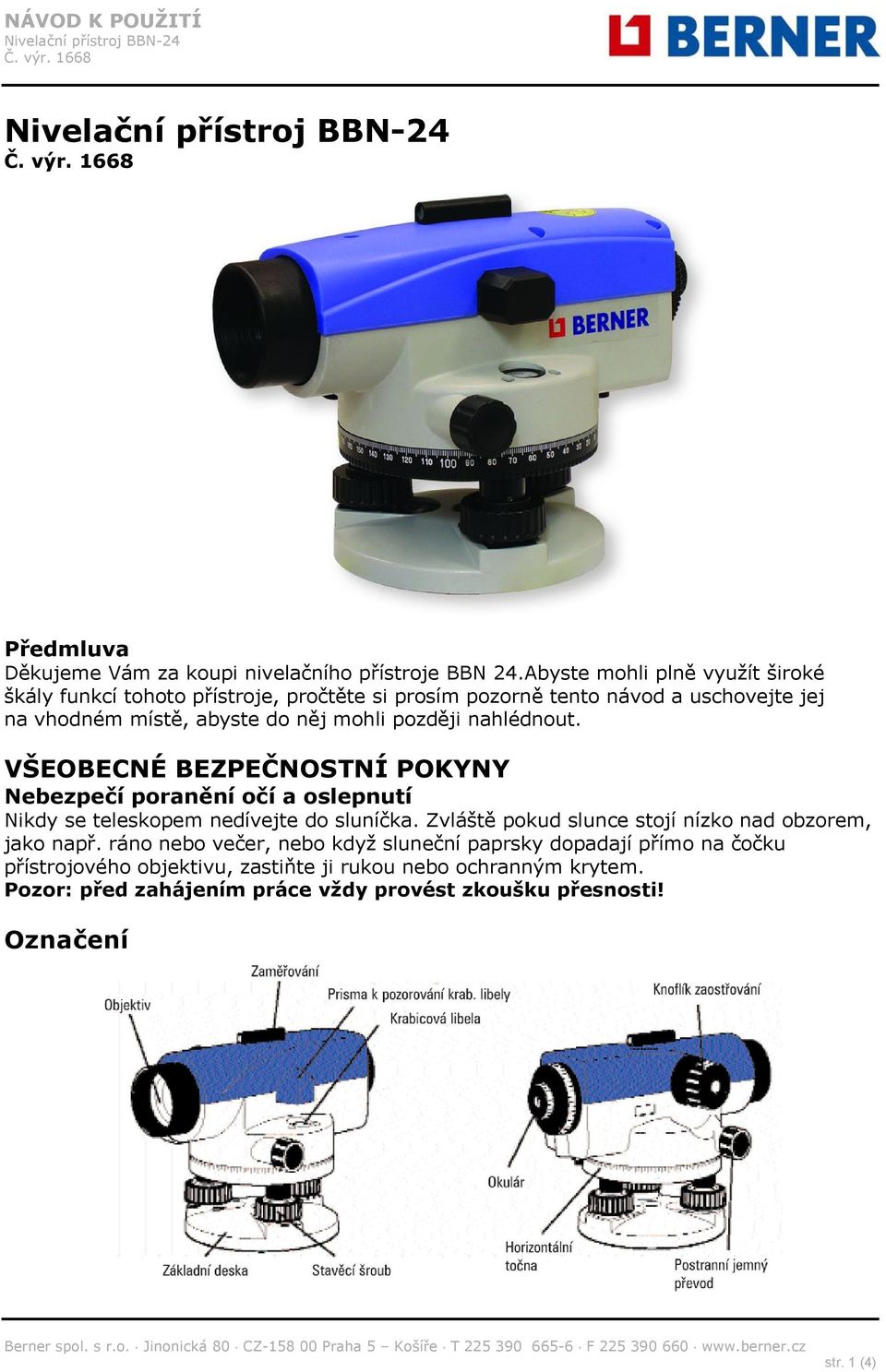

2 Předmluva Děkujeme Vám za koupi nivelačního přístroje BBN 24.Abyste mohli plně využít široké škály funkcí tohoto přístroje, pročtěte si prosím pozorně tento návod a uschovejte jej na vhodném místě, abyste do něj mohli později nahlédnout. VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY Nebezpečí poranění očí a oslepnutí Nikdy se teleskopem nedívejte do sluníčka. Zvláště pokud slunce stojí nízko nad obzorem, jako např. ráno nebo večer, nebo když sluneční paprsky dopadají přímo na čočku přístrojového objektivu, zastiňte ji rukou nebo ochranným krytem. Pozor: před zahájením práce vždy provést zkoušku přesnosti! Označení str. 1 (4)

mohli později nahlédnout. VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY Nebezpečí poranění očí a oslepnutí Nikdy se teleskopem nedívejte do sluníčka.

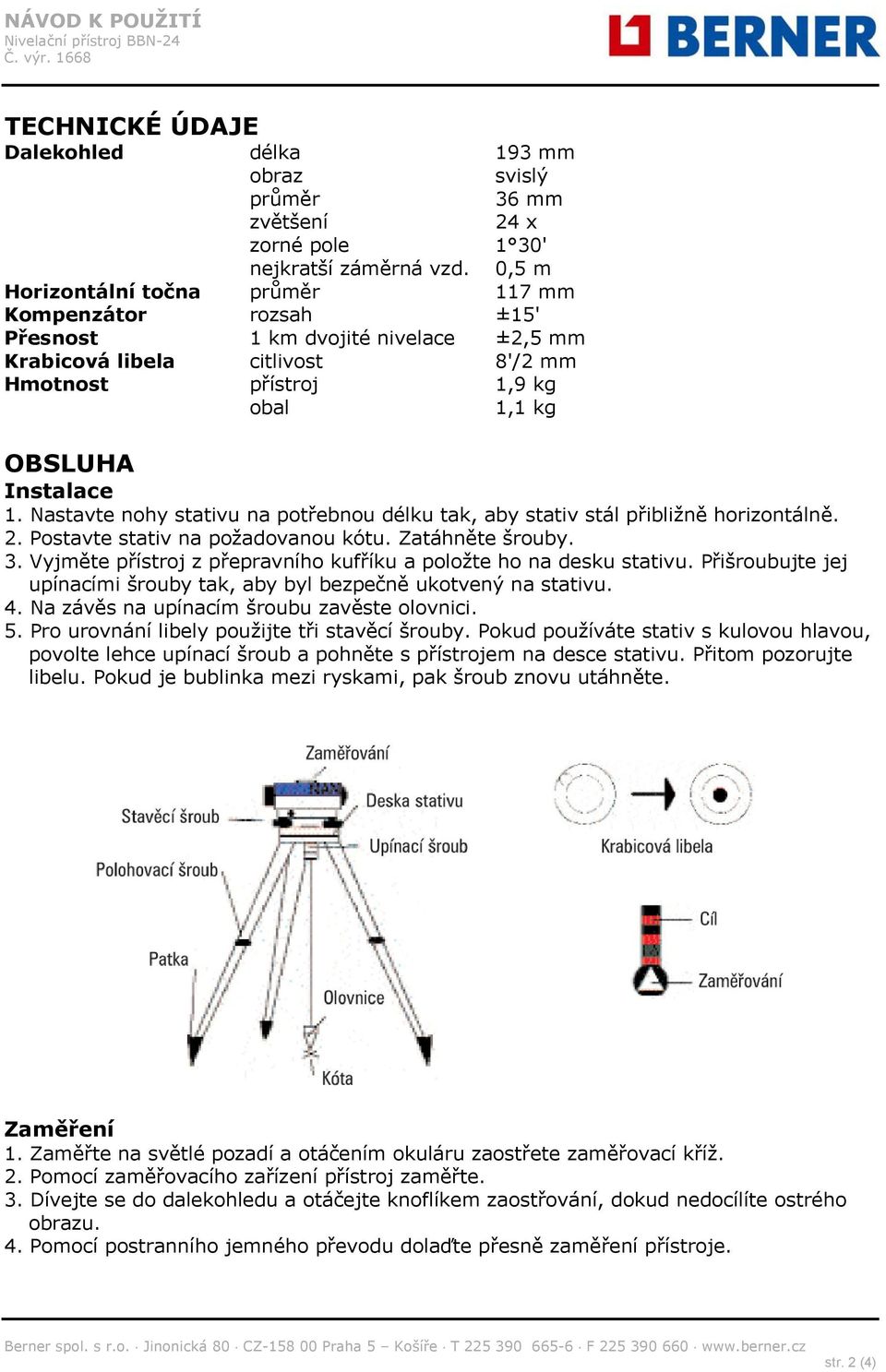

3 TECHNICKÉ ÚDAJE Dalekohled délka 193 mm obraz svislý průměr 36 mm zvětšení 24 x zorné pole 1 30' nejkratší záměrná vzd. 0,5 m Horizontální točna průměr 117 mm Kompenzátor rozsah ±15' Přesnost 1 km dvojité nivelace ±2,5 mm Krabicová libela citlivost 8'/2 mm Hmotnost přístroj 1,9 kg obal 1,1 kg OBSLUHA Instalace 1. Nastavte nohy stativu na potřebnou délku tak, aby stativ stál přibližně horizontálně. 2. Postavte stativ na požadovanou kótu. Zatáhněte šrouby. 3. Vyjměte přístroj z přepravního kufříku a položte ho na desku stativu. Přišroubujte jej upínacími šrouby tak, aby byl bezpečně ukotvený na stativu. 4. Na závěs na upínacím šroubu zavěste olovnici. 5. Pro urovnání libely použijte tři stavěcí šrouby. Pokud používáte stativ s kulovou hlavou, povolte lehce upínací šroub a pohněte s přístrojem na desce stativu. Přitom pozorujte libelu. Pokud je bublinka mezi ryskami, pak šroub znovu utáhněte. Zaměření 1. Zaměřte na světlé pozadí a otáčením okuláru zaostřete zaměřovací kříž. 2. Pomocí zaměřovacího zařízení přístroj zaměřte. 3. Dívejte se do dalekohledu a otáčejte knoflíkem zaostřování, dokud nedocílíte ostrého obrazu. 4. Pomocí postranního jemného převodu dolaďte přesně zaměření přístroje. str. 2 (4)

Nastavte nohy stativu na potřebnou délku tak, aby stativ stál přibližně horizontálně. 2. Postavte stativ na požadovanou kótu. Zatáhněte šrouby. 3.

4 MĚŘENÍ Měření výšek Měření výškových rozdílů mezi body A a B. 1. Postavte nivelační přístroj doprostřed mezi body A a B. 2. Na body A a B postavte nivelační lať, zaměřte a zaznamenejte hodnoty na lati. 3. Označíme-li hodnotu naměřenou na bodu A a a na bodu B b, pak se výškový rozdíl mezi oběma body rovná: a-b. Poznámka: Ujistěte se, že obě nivelační latě jsou skutečně ve svislé poloze. Doporučujeme postavit nivelační přístroj přesně do středu mezi body A a B, aby se eliminoval vliv chyby záměrné osy. Měření úhlů Horizontální točna je rozdělena ve směru hodinových ručiček od 0 gonů do 400 gonů, přičemž každý 10. gon je označen ryskou. 1. Postavte nivelační přístroj na bod C a horizontujte jej. 2. Dalekohled zaměřte na bod A. Zaměřte přesně na vertikální linii latě v bodu A. 3. Otočte horizontální točnou, aby se nastavil nulový směr. 4. Zaměřte nyní, jak je popsáno v bodu 2. lať na dob B. 5. Na směrové kružnici točny nyní můžete odečíst úhel mezi body A a B. str. 3 (4)

Poznámka: Ujistěte se, že obě nivelační latě jsou skutečně ve svislé poloze. Doporučujeme postavit nivelační přístroj přesně do středu mezi body A a B, aby se eliminoval vliv chyby záměrné osy.

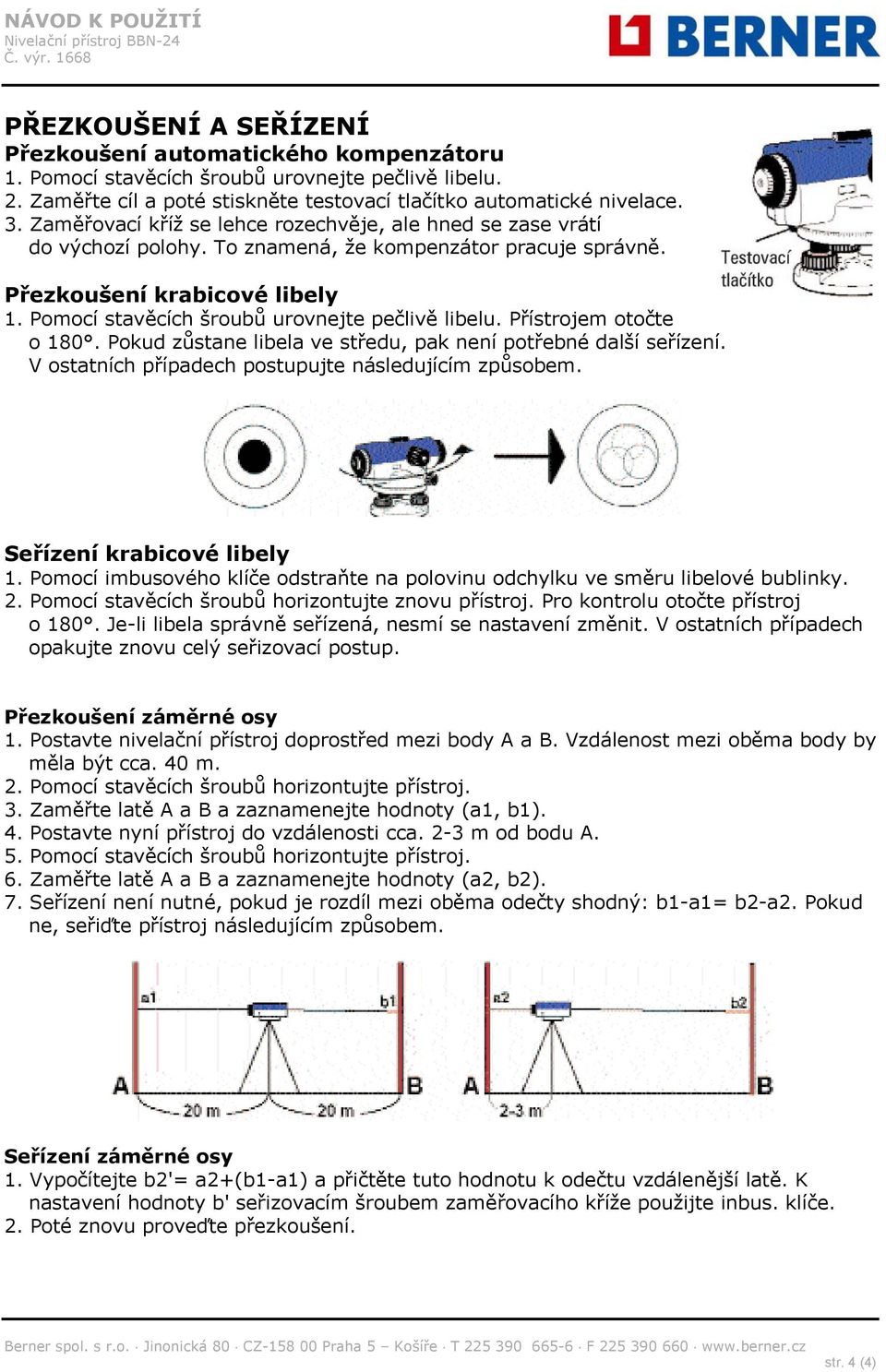

5 PŘEZKOUŠENÍ A SEŘÍZENÍ Přezkoušení automatického kompenzátoru 1. Pomocí stavěcích šroubů urovnejte pečlivě libelu. 2. Zaměřte cíl a poté stiskněte testovací tlačítko automatické nivelace. 3. Zaměřovací kříž se lehce rozechvěje, ale hned se zase vrátí do výchozí polohy. To znamená, že kompenzátor pracuje správně. Přezkoušení krabicové libely 1. Pomocí stavěcích šroubů urovnejte pečlivě libelu. Přístrojem otočte o 180. Pokud zůstane libela ve středu, pak není potřebné další seřízení. V ostatních případech postupujte následujícím způsobem. Seřízení krabicové libely 1. Pomocí imbusového klíče odstraňte na polovinu odchylku ve směru libelové bublinky. 2. Pomocí stavěcích šroubů horizontujte znovu přístroj. Pro kontrolu otočte přístroj o 180. Je-li libela správně seřízená, nesmí se nastavení změnit. V ostatních případech opakujte znovu celý seřizovací postup. Přezkoušení záměrné osy 1. Postavte nivelační přístroj doprostřed mezi body A a B. Vzdálenost mezi oběma body by měla být cca. 40 m. 2. Pomocí stavěcích šroubů horizontujte přístroj. 3. Zaměřte latě A a B a zaznamenejte hodnoty (a1, b1). 4. Postavte nyní přístroj do vzdálenosti cca. 2-3 m od bodu A. 5. Pomocí stavěcích šroubů horizontujte přístroj. 6. Zaměřte latě A a B a zaznamenejte hodnoty (a2, b2). 7. Seřízení není nutné, pokud je rozdíl mezi oběma odečty shodný: b1-a1= b2-a2. Pokud ne, seřiďte přístroj následujícím způsobem. Seřízení záměrné osy 1. Vypočítejte b2'= a2+(b1-a1) a přičtěte tuto hodnotu k odečtu vzdálenější latě. K nastavení hodnoty b' seřizovacím šroubem zaměřovacího kříže použijte inbus. klíče. 2. Poté znovu proveďte přezkoušení. str. 4 (4)

Pomocí stavěcích šroubů urovnejte pečlivě libelu. Přístrojem otočte o 180. Pokud zůstane libela ve středu, pak není potřebné další seřízení. V ostatních případech postupujte následujícím způsobem.
