SPŠ STAVEBNÍ České Budějovice GEODÉZIE. Teodolit a měření úhlů
|
|
|
- Ludmila Fišerová
- před 5 lety
- Počet zobrazení:
Transkript
1 SPŠ STAVEBNÍ České Budějovice GEODÉZIE Teodolit a měření úhlů
2 ještě doplnění k výškovému systému jadranský systém udává pro stejný bod hodnotu výšky o cca 0,40 m větší než systém Bpv
3 Potřebujeme vědět co je horizontální směr co je vertikální směr jednotky úhlů
4 TEODOLIT geodetický přístroj, který slouží k určení libovolně velkého úhlu a to jak v rovině vodorovné, tak i svislé nebo třeba jednodušeji: Teodolit je přístrojk přesnému měření a vytyčování vodorovných a výškových úhlů. Teodolitem samotným lze měřit pouze úhly!
5 Popis základních částí teodolitu trojnožka umožňuje postavení přístroje na stativ nebo jinou podložku (důležitými prvky trojnožky jsou 3 stavěcí šrouby). limbus spodní část teodolitu, která při měření (otáčení teodolitu kolem svislé osy) zůstává nehybná. Tvoří ho především horizontální (vodorovný) kruh, na jehož obvodě je umístěna úhlová stupnice pro měření vodorovných směrů alhidáda vrchní část, která se při měření otáčí. Zapadá do limbu čepem. Nejmohutnější součástí je dalekohledová vidlice s uložením dalekohledu a vertikálního kruhu.
6 podrobně
7
8 starší teodolity (19. století)
9 MECHANICKÉ SOUČÁSTI TEODOLITU šrouby libely kompenzátory čepy a pouzdra a další
10 MECHANICKÉ SOUČÁSTI TEODOLITU -šrouby středový šroub na stativu rektifikační šrouby (pro libely, ryskový kříž aj.) stavěcí šrouby elevační šrouby mikrometrické šrouby ustanovky = šrouby zamezující pohybu kolem os
11 MECHANICKÉ SOUČÁSTI TEODOLITU -libely slouží k urovnání geodetických přístrojů a pomůcek do horizontální a svislé roviny správně zrektifikovaná libela se pozná tak, že při otáčení přístrojem se poloha bubliny nemění libely se rozdělují podle CITLIVOSTI, tvaru a umístění na přístroji
12 MECHANICKÉ SOUČÁSTI TEODOLITU - kompenzátory k přesnému urovnání odečítacích indexů teodolitů různá konstrukce a princip
13 OPTICKÉ SOUČÁSTI TEODOLITU čočky lupy zrcátka hranoly, klíny, planparalelní destičky DALEKOHLED
14 OPTICKÉ SOUČÁSTI TEODOLITU -dalekohled záměrná pomůcka teodolitů složen z těchto částí: objektiv okulár záměrné zařízení nitkový (ryskový) kříž objektiv i okulár obsahují čočky
15 OPTICKÉ SOUČÁSTI TEODOLITU -čočky spojné rozptylné optické vady: odstranění použitím soustav čoček
16 ODEČÍTACÍ POMŮCKY TEODOLITU úhlové odečítací pomůcky: index příčné měřítko vernier mikroskopy odečítací pomůcky teodolitů se skleněnými kruhy: mřížkové s mikrometrickými šrouby (skr. 74)
17
18 definování os teodolitu je důležité pro stanovení osových podmínek
19 Osové podmínky teodolitu Pro správné měření vodorovných a zenitových úhlů by měl teodolit splňovat následující osové podmínky: osa alhidádové libely má být kolmá na vertikální osu alhidády L V (není-li podmínka splněna, jedná se o nesprávnou horizontaci přístroje) záměrná osa (přímka) má být kolmá na točnou osu dalekohledu Z H (není-li podmínka splněna, jedná se o tzv. chybu kolimační) točná osa dalekohledu má být kolmá na vertikální osu alhidády H V (není-li podmínka splněna, jedná se o tzv. chybu úklonnou).
20 Osové podmínky teodolitu
21 Osová podmínky teodolitu L V je splněna, pokud je přístroj zhorizontován (právě podle libely)
22 Osová podmínky teodolitu Z H není-li splněna, znamená to, že přístroj má KOLIMAČNÍ CHYBU
23 Osová podmínky teodolitu H V není-li splněna, znamená to, že přístroj má ÚKLONNOU CHYBU
24 PŘÍPRAVA TEODOLITU K MĚŘENÍ NA STANOVISKU Měříme-li vodorovný úhel na daném bodě (stanovisku), musíme připravit teodolit k měření tak, aby jeho vertikální osa (V) byla svislá a procházela daným bodem. K tomu slouží tzv. centrace (dostředění) a horizontace (urovnání) přístroje na stativu -použití stavěcích šroubů trojnožky a zkracování/prodlužování noh stativu. K centracipřístroje se používá olovnice, tyčové olovnice či optického centrovače. Horizontacese provádí prostřednictvím krabicové nebo alhidádové libely. Urovnání (postavení) přístroje na bod = provedení centrace a horizontace. Bude ukázáno a procvičováno na cvičení.
25 optický centrovač
26 horizontace pomocí stavěcích šroubů bublinka libely se posune tím směrem, kterým směřuje palec levé ruky nebo ukazováček pravé ruky
27 Paralaxa ryskového (nitkového) kříže Paralaxa je chyba, která vzniká nesplynutím roviny nitkového kříže s rovinou skutečného obrazu vytvořeného objektivem dalekohledu. Jak ji poznáme? Při pohybu okem před okulárem se obraz nitkového kříže vzhledem k obrazu pozorovaného objektu pohybuje. Důsledek: není možné provést jednoznačné zacílení Paralaxa se odstraní přesným zaostřením nitkového kříže (splynutím obrazové roviny nitkového kříže a měřeného objektu) Bylo a bude procvičováno
28
29 ZÁSADY PRÁCE S TEODOLITEM při přesunu přístroje z přepravního boxu na stativ pevně držet přístroj oběma rukama správná centrace a horizontace přístroje po urovnání přístroje se nedotýkat stativu, kolem stativu chodit opatrně správné zaostření rys. kříže (na každé oko jinak!) otáčení přístroje kolem osy V pouze při povolených hrubých ustanovkách a dvojicí sil uchopením za vidlici alhidády nenechávat nikdy přístroj bez dozoru! ukládat přístroj zpět do bedny s povolenými hr. ustanovkami! pokud je přístroj po měření navlhlý, necháme jej v otevřené bedně vyschnout
30 MĚŘENÍ ÚHLŮ -JEDNOTKY velikost úhlu v geodézii nejčastěji měřena na GRADY ( g ) (grad = gon) vs. g a jejich převod probrán na cvičení
31 ODEČÍTACÍ POMŮCKY (pro úhlové měření) index (stejný princip jako odečet převýšení na lati u tech. nivelace) příčné měřítko vernier (známe z posuvného měřítka) mikroskop (mechanický teodolit) Odečítací pomůcky teodolitů se skleněnými kruhy: mřížkové s mikrometrickými šrouby digitální čtení u elektronických teodolitů s displejem
32 ODEČÍTACÍ POMŮCKY (pro úhlové měření) index (stejný princip jako odečet převýšení na lati u tech. nivelace) příčné měřítko vernier (známe z posuvného měřítka) mikroskop (mechanický teodolit) Odečítací pomůcky teodolitů se skleněnými kruhy: mřížkové s mikrometrickými šrouby digitální čtení u elektronických teodolitů s displejem
33 čtení na stupnici (mřížka) při pohledu do mikroskopu teodolitu
34 Úhel jako měřená veličina Teodolitem je možné měřit pouze úhly (totální stanicí úhly a délky). Pro potřeby zjištění polohy a výšky bodu se však používá určení bodů v souřadnicích s výškou (Y, X + H). Pokud se jedná o tzv. polární metodu měření je potřeba pro vytyčení bodu, který je dán souřadnicemi vypočítat polární vytyčovací prvky (úhel a délku) a naopak po zaměření bodu se pro další práci vypočítají jeho souřadnice. Tyto výpočty dnes provádí totální stanice ve svém programu a souřadnice měřených bodů zobrazuje ihned na displeji. Souřadnice Y, X a výška H jsou zprostředkované hodnoty.
35 Definice měřených úhlů (rovinných) úhel: více definic část roviny sevřená (ohraničená) dvěma polopřímkami se společným počátkem hodnota úhlu je rozdíl hodnot dvou měřených směrů jedno odečtení v teodolitu = měření jednoho směru
36 Pro vodorovný (Hz) úhel platí Výpočet úhlu se provede z rozdílu dvou zaměřených směrů Pro zjištění úhlu je tedy nutno zaměřit 2 směry (i kdyby jeden z nich byl čtení 0 - je potřeba tento počátek umístit (pro svislé úhly tato úvaha neplatí, protože zenitový úhel je načítán od nadhlavníku (zenitu) -počáteční směr je vždy pevně dán svislicí teodolitu)
37 Definice měřených vodorovných směrů a úhlů
38 Definice měřených svislých úhlů
39 Měření ve dvou polohách dalekohledu Pro odstranění některých osových chyb přístroje se provádí měření směru ve dvou polohách dalekohledu tj. v jedné skupině. V ideálním případě by rozdíl čtení směrů v obou polohách měl být 200,0000g O II O I = 200,0000g V některých případech (požadavek na přesnost) měříme směry ve více skupinách postupné měření více vodorovných směrů od stejného počátečního směru (0,0000g) v pořadí po směru hodinových ručiček se nazývá OSNOVA VODOROVNÝCH SMĚRŮ (vždy měříme minimálně dva směry!)
40 registrace měřených dat do zápisníku ukázka zápisníku zenitových úhlů
41 měření osnovy vodorovných směrů v 1 skupině s uzávěrem
42 POLOHOVÉ BODOVÉ POLE každé bodové pole se dále rozděluje na základní a podrobné
43 POLOHOVÉ BODOVÉ POLE Základní polohové bodové pole tvoří: body referenční sítě nultého řádu, body Astronomicko-geodetické sítě (závazná zkratka AGS ), body České státní trigonometrické sítě (závazná zkratka ČSTS ), body geodynamické sítě.

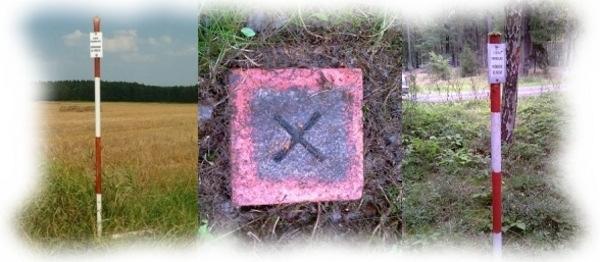

44 TRIGONOMETRICKÉ BODY STABILIZACE a OCHRANA
45
46
47 Zdroje informací a ilustrací RATIBORSKÝ, Jan.Geodézie 10. Praha: Vydavatelství ČVUT, ISBN RATIBORSKÝ, Jan.Geodézie 20. Praha: České vysoké učení technické v Praze, ISBN a jiné
