4 Upozornění Teodolity PENTAX jsou výrobky nejvyšší kvality a spolehlivosti. Doporučujeme Vám proto, abyste si tento návod pečlivě pročetli a tak se seznámili se všemi možnostmi tohoto přístroje. Zároveň tak zajistíte i jeho dlouholetý provoz bez jakýchkoliv obtíží. Cílení a měření na slunce Vyhýbejte se přímému zaměření optiky dalekohledu na slunce. Přímé sluneční světlo může vážně ohrozit vaše oči a může způsobit i poškození vnitřních součástí teodolitu. Skladování a podmínky prostředí 1. Přístroj neskladujte nebo nepoužívejte v prostředí extrémně vysokých nebo nízkých teplot (viz rozsah pracovních a skladovacích teplot). Nevystavujte přístroj náhlým teplotním změnám, 2. pro skladování vložte přístroj do pouzdra pro přenášení a uložte jej na suchém místě, kde nebude vystaven vibracím, prachu nebo vysoké vlhkosti, 3. jestliže je velký rozdíl mezi skladovací teplotou a teplotou při které bude přístroj používán, ponechejte přístroj v krabici, dokud se nepřizpůsobí okolní teplotě, 4. nenechávejte přístroj blízko hořlavých materiálů. Baterie 1. Při prvním použití použijte nabité baterie, 2. používejte baterie stejného typu a stejné kapacity, 3. jestliže se přístroj delší dobu nepoužívá, pak baterie vyjměte z přístroje, 4. jestliže se do pouzdra baterie dostane voda, tak pouzdro vyjměte a nechejte vyschnout, 5. baterie musí být stejného typu, 6. nepoužívejte baterie s rozdílnou kapacitou, 7. jestliže baterie nebo schránka jsou vlhké, tak je ponechte vysušit 8. schránku s bateriemi vyjímejte z přístroje až po jeho vypnutí. 4

5 Přepravování 1. Dbejte, aby nebyl přístroj při přepravování vystaven nárazům nebo vibracím, 2. přepravujte jej výhradně v přepravním kufru. Doporučujeme dát kolem kufru měkký výplňový materiál. Různé 1. Při nasazování přístroje na stativ nebo při jeho snímání, jej jednou rukou přidržujte, 2. před započetím práce přístroj zkontrolujte, 3. nepokoušejte se přístroj demontovat, ani v případě zjištění jeho nesprávné funkce, 4. pro využití všech možností a funkcí přístroje se řiďte instrukcemi uvedenými v tomto návodu, 5. při čištění přístroje nepoužívejte organické látky. Pro čištění optiky používejte hadřík nebo papír určený na optiku. 5

6 OBSAH 1. POPIS PŘÍSTROJE NÁZVOSLOVÍ OBSAH DODÁVKY KLÁVESNICE A DISPLEJ DISPLEJ KLÁVESNICE BATERIE - ZDROJ VLOŽENÍ SCHRÁNKY NA BATERIE ODEJMUTÍ SCHRÁNKY NA BATERIE STAV NABITÍ BATERIE VÝMĚNA BATERIÍ ČLÁNKŮ PŘÍPRAVA NA MĚŘENÍ POSTAVENÍ PŘÍSTROJE HORIZONTCE POMOCÍ KRABICOVÉ LIBELY HORIZONTCE POMOCÍ TRUBICOVÉ LIBELY CENTRACE S OPTICKOU OLOVNICÍ ADJUSTACE OKULÁRU ZÁMĚRNÉHO KŘÍŽE ZACÍLENÍ NA OBJEKT NASTAVENÍ PARAMETRŮ TEODOLITU NASTAVENÍ ZVUKOVÉHO SIGNÁLU PRAVÉHO ÚHLU AKTIVACE VERTIKÁLNÍHO KOMPENZÁTORU VOLBA ZOBRAZENÍ MINIMÁLNÍHO ÚHLOVÉHO ČTENÍ AUTOMATICKÉ VYPNUTÍ TEODOLITU VOLBA POČÁTKU SVISLÉHO ÚHLU NASTAVENÍ ÚHLOVÝCH JEDNOTEK MĚŘENÍ ZAPNUTÍ PŘÍSTROJE VYPNUTÍ PŘÍSTROJE PRAVOTOČIVÝ A LEVOTOČIVÝ VODOROVNÝ ÚHEL NASTAVENÍ NULY VODOROVNÉHO KRUHU MĚŘENÍ SVISLÉHO ÚHLU UZAMČENÍ HODNOTY VODOROVNÉHO ÚHLU OSVĚTLENÍ DISPLEJE A ZÁMĚRNÉHO KŘÍŽE

7 7. KONTROLA A REKTIFIKACE INSTRUKCE PRO KONTROLU A REKTIFIKACI PŘÍSTROJE KOLMOST ALHIDÁDOVÉ LIBELY K VERTIKÁLNÍ OSE KOLMOST KRABICOVÉ LIBELY K VERTIKÁLNÍ OSE INKLINACE NITKOVÉHO KŘÍŽE KOLMOST ZÁMĚRNÉ PŘÍMKY K VODOROVNÉ OSE INDEXOVÁ CHYBA KONTROLA A JEJÍ ODSTRANĚNÍ OPTICKÁ CENTRACE (OLOVNICE) SPUŠTĚNÍ PŘÍSTROJE A MĚŘENÍ SOUHRN ZALOMENÝ OKULÁR VOLITELNÉ PŘÍSLUŠENSTVÍ TECHNICKÁ DATA

8 1. Popis přístroje názvosloví 8

9 9

10 1.1 Obsah dodávky elektronický teodolit návod k obsluze bateriová schránka s bateriemi AA - 4ks bateriová schránka náhradní - prázdná seřizovací nástroje ochranný sáček proti dešti pohlcovač vlhkosti v sáčku olovnice jemný hadřík na čištění optiky Před vkládáním teodolitu do kufříku, povolte obě ustanovky. Pootočte trojnožkou tak, aby dva žluté body na trojnožce a na přístroji byly nad sebou. 10

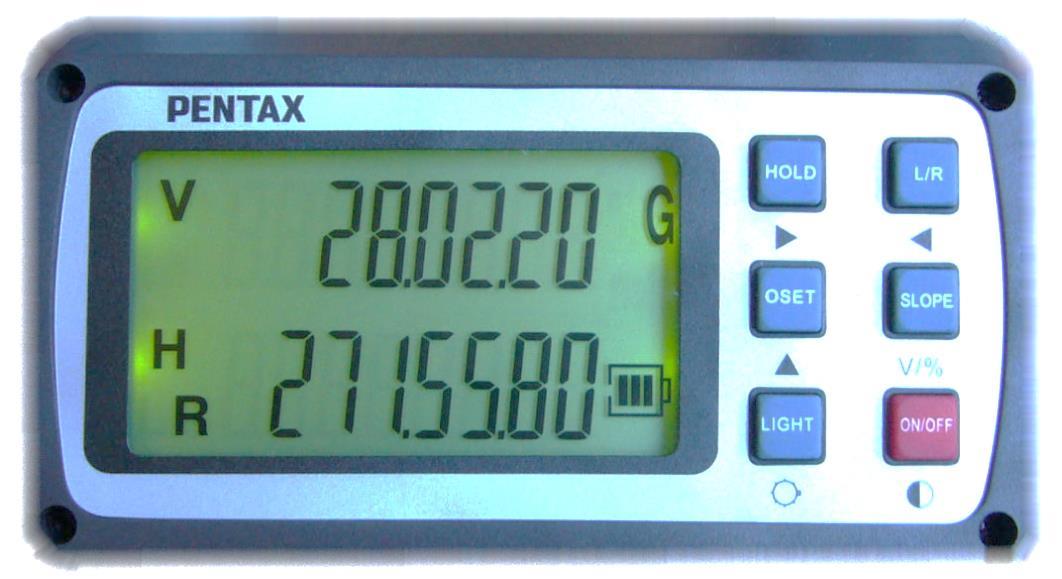

11 2. Klávesnice a displej 2.1 Displej Po spuštění přístroje klávesou ON/OFF (červená klávesa v pravém dolním roku klávesnice) se na displeji objeví hodnoty svislého úhlu, vodorovného úhlu a ikona zobrazující stav nabití baterie. Na displeji je možné zobrazit svislý úhel nebo sklon dalekohledu v % a vodorovný úhel pravotočivý (standardní zobrazení) nebo levotočivý (doplněk do 360, resp. 400G). V tabulce jsou jednotlivé symboly, které se zobrazují na displeji, vysvětleny podrobně. znaky/ikona vysvětlení znaky/ikona Vysvětlení indikátor stavu stupně, minuty, baterie vteřiny (DEG) režim zmrazení Tilt Hold kompenzátoru hodnoty HL, HR V % sklon H v procentech R pravotočivý úhel V zenitový úhel LH levotočivý úhel G jednotky GRAD (GON) (bez znaku) dílce (MIL) 11

12 2.2 Klávesnice Klávesnice obsahuje šest tlačítek, které umožňují ovládat teodolit velmi jednoduše a logicky. V tabulce níže jsou vysvětleny funkce jednotlivých kláves. Klávesa ON/OFF HOLD L/R 0SET SLOPE LIGHT Vysvětlení vypnutí a zapnutí zmrazení hodnoty HL, HR levo/pravostranný úhel nastavení do vybraného směru sklon v % nebo zenitový úhel osvětlení displeje 12

13 3. Baterie - zdroj Odnímání schránky s bateriemi. 3.1 Vložení schránky na baterie Nasaďte bateriový kryt tak, aby jeho výstupky v dolní části zapadly do příslušných drážek na teodolitu. Zatlačte směrem k tělu přístroje. Po správném umístění je slyšet zřetelné klapnutí pojistky. 3.2 Odejmutí schránky na baterie Stiskněte pojistku směrem dolů a odklopte schránku s bateriemi směrem od teodolitu. 3.3 Stav nabití baterie V pravém dolním rohu displeje je umístěna ikona, která graficky zobrazuje stav nabití baterií. Převládá-li v ikoně černá barva, je kapacita baterie dostatečná. Je-li ikona prázdná, je nutné baterie vyměnit. 13

14 3.4 Výměna baterií článků Je-li na displeji signalizováno, že jsou baterie vybité, je nutné přistoupit k jejich kompletní výměně. Plná kapacita baterií, prázdné nutno vyměnit. Odklopte kryt baterií umístěný v zadní části schránky, vyjměte všechny čtyři použité baterie a vložte nové baterie (typ AA). Pozor na správnou polaritu při vkládání baterií! Nikdy do schránky nevkládejte nové baterie společně s použitými bateriemi. Pokud nebudete teodolit delší dobu používat, vyjměte z něj baterie. Nepoužívejte levné baterie neznámých značek. Díky jejich nízké kvalitě by mohlo dojít k poškození bateriové schránky nebo dokonce i teodolitu. Součástí příslušenství je i další náhradní schránka pro umístění standardních baterií typu AA. 14

15 4. Příprava na měření 4.1 Postavení přístroje Nastavte délku noh stativu tak, aby se po nasazení přístroje na stativ dosáhlo vhodné výšky pro měření. Na háček stativu zavěste olovnici a zhruba ji vycentrujte nad stanoviskem. Nyní nastavte stativ a kovové hroty pevně zakotvěte v zemi tak, aby byla hlava stativu pokud možno co nejvíce vyrovnána a olovnice souhlasila se stanoviskem na zemi. Jestliže se při kotvení noh poruší vyrovnání hlavy stativu, opravte vyrovnání povytažením nebo zasunutím noh stativu. 15

16 4.2 Horizontce pomocí krabicové libely Po nastavení musí být přístroj dobře upevněn. Poté je nutné urovnat krabicovou libelu. Otáčením 2 stavěcích šroubů proti sobě nastavte bublinu do středu obr. A Třetím stavěcím šroubem nastavte bublinu libely do středu kroužku obr. B Směry šipek otáčení stavěcích šroubů ukazují směr pohybu bubliny. Na obrázku A je bublina posouvána doprava, na obrázku B je bublina posouvána nahoru. 4.3 Horizontce pomocí trubicové libely Po urovnání dle kapitoly se teodolit přesně urovná pomocí trubicové libely. Umístěte trubicovou libelu rovnoběžně s přímkou spojující kterékoliv dva stavěcí šrouby. Tyto dva stavěcí šrouby seřiďte, bublinu umístěte doprostřed libely. Pro současné seřizování oběma šrouby, jimi otáčejte proti sobě. Seřiďte zbývající stavěcí šroub tak, aby se bublina druhé libely vystředila. Otočte trubicovou libelou o 90º a opakujte kroky 1 a 2 tak dlouho, dokud bubliny nezůstanou po pootočení ve středu libel. 16

17 Šipky na výše uvedených obrázkách ukazují závislost mezi směrem otáčení stavěcího šroubu a směrem posunutí bubliny. Jestliže v bodě 3 bublina nezůstává vystředěna, je třeba trubicovou libelu seřídit (viz. Kontrola a rektifikace) alhidádová libela 4.4 Centrace s optickou olovnicí Po nastavení 4.3 je třeba přístroj vycentrovat nad stanoviskem. Dívejte se do okuláru optického centrovače a otáčejte zaostřením okuláru, dokud nebude centrační značka zřetelně vidět. Otáčejte zaostřováním optického centrovače a seřiďte zaostření na stanovisko na zemi. Uvolněte šroub stativu a posuňte přístroj nad stanovisko. Při posouvání se dívejte do optické olovnice a přitom přístroj posuňte. Při posouvání přístroje na hlavě stativu nesmíte přístrojem otáčet. Utáhněte šroub stativu a zkontrolujte trubicovou libelu (kapitola 4.3). Jestliže není libela správně dorovnána, opakujte urovnání stavěcími šrouby podle kapitoly 4.3. centrační značka 17

18 4.5 Adjustace okuláru záměrného kříže Po nastavení 4.4 je třeba seřídit ostrost záměrného kříže Sejměte kryt optiky dalekohledu. Zaměřte dalekohled na jasný objekt a otočte zaostřením okuláru do levé polohy. Dívejte se do okuláru a otáčejte zaostřením okuláru vpravo, až se objeví záměrný kříž v maximální ostrosti. 4.6 Zacílení na objekt Po ukončení kapitoly 4.5 je možné cílit na objekt Uvolněte hrubou vertikální a horizontální ustanovku. Zaměřte dalekohled na objekt pomocí hledáčku. Utáhněte obě hrubé ustanovky. Dívejte se do dalekohledu a otáčejte zaostřovacím kroužkem. Přesně zacílíte pomocí jemných ustanovek. zaostření bude správné, pokud se nitkový kříž vzhledem k objektu nepohne, i když posunete oko mírně vlevo a vpravo, pro zaostřování na blízký objekt otáčejte zaostřovacím kolečkem vpravo, pro zaostřování na vzdálený objekt doleva. 18

19 5. Nastavení parametrů teodolitu Před prvním použitím teodolitu je nutné nastavit vhodné jednotky měření a další vlastnosti a parametry přístroje. Zvolené hodnoty se pak uloží a zůstávají nezměněné až do další změny. Nastavování není nutné vykonávat před každým měřením. 1. Stiskněte a podržte současně klávesy HOLD a 0SET, pak spusťte teodolit klávesou ON/OFF. 2. Pusťte jen klávesu ON/OFF a až zazní pípnutí, pusťte i klávesy HOLD a 0SET. Na displeji se objeví první obrazovka pro nastavování. Stiskem kláves HOLD nebo L/R se přechází mezi jednotlivými nabídkami nastavení. Stiskem klávesy 0SET se volí položky ve vybraném nastavení. 19

20 5.1 Nastavení zvukového signálu pravého úhlu Pokud je tato volba aktivní, ozve se upozorňující zvuk pokaždé, když se teodolit pootočí o pravý úhel. Jinými slovy, zvuk zazní při průchodu čtením vodorovného kruhu: ve stupních: 0, 90, 180, 270, v gradech: 0G, 100G, 200G, 300G, v dílcích: 0, 1600, 3200, 4800, (6400). K dispozici jsou dvě volby (stiskem klávesy 0SET), 90 beep volba je aktivní, NO beep, volba je vypnutá. 5.2 Aktivace vertikálního kompenzátoru (jen pro Pentax ETH-502 a ETH-505) Automatický kompenzátor je možné aktivovat, pak se vybere volba TILT ON nebo je možné kompenzátor deaktivovat, v takovém případě se vybere volba TILT OFF. Volby se volí stiskem klávesy 0SET. 20

21 5.3 Volba zobrazení minimálního úhlového čtení V nastavení je možné zvolit hodnotu nejmenší zobrazované úhlové jednotky. Stiskem klávesy 0SET je možné volit mezi hodnotami ETH-502 a ETH 505: o DSP 1 minimální čtení 1 o DSP 5 - minimální čtení 5 ETH-510 a ETH 520: o DSP 10 minimální čtení 10 o DSP 20 - minimální čtení Automatické vypnutí teodolitu Z důvodu šetření baterií je možné nastavit dobu, po jejímž uběhnutí od posledního dotyku s přístrojem, se teodolit automaticky vypne. Automatické vypnutí lze nastavit po uběhnutí intervalu 10 minut, 20 minut nebo 30 minut (doporučujeme). Automatické vypnutí lze i deaktivovat. V takovém případě bude teodolit stále v provozu. 21

22 5.5 Volba počátku svislého úhlu Nulu svislého kruhu (nebo-li počátek) lze nastavit do Zenitu nebo do Horizontu. ZEN 0 znamená, že 0 je v Zenitu, ZEN 90 znamená, že 0 je v horizontu. V našich podmínkách se používá ve většině případů první možnost. 5.6 Nastavení úhlových jednotek Teodolity Pentax řady ETH-500 dovolují měřit ve třech různých jednotkách stupních, gradech a dílcích (vojenská jednotka). Zobrazení: 360 je volba pro šedesátinnou míru (stupně 360 ) 400G je volba pro setinnou míru (grady 400G) 6400 je volba pro dílce (MIL 6400) U nás se v naprosté většině případů používá setinné dělení 400G. 22

23 6. Měření 6.1 Zapnutí přístroje Stiskem klávesy ON/OFF dojde k zapnutí přístroje. Na displeji se objeví dva řádky VZ a HR, ve kterých se zobrazí aktuální hodnoty pro svislý a vodorovný úhel. 6.2 Vypnutí přístroje Teodolit se vypne stiskem klávesy ON/OFF trvajícím déle než jednu vteřinu a následným uvolněním této klávesy. 6.3 Pravotočivý a levotočivý vodorovný úhel Po zapnutí teodolitu a jeho inicializaci proložením dalekohledu se na displeji objeví vodorovný úhel, jehož hodnota roste při otáčení přístroje ve směru hodinových ručiček. Po stisku klávesy L/R se změní vodorovný úhel na levotočivý. V takovém případě pak hodnota úhlu roste při otáčení teodolitem proti směru hodinových ručiček. Příklad čtení pravotočivého a levotočivého čtení v jedné záměře. 23

24 6.4 Nastavení nuly vodorovného kruhu Dvojím rychlým stiskem klávesy 0SET se vodorovný úhel nastaví (resetuje) na hodnotu 0,0000g. Po prvním stisku se ozve přerušovaný zvukový signál, který se po druhém stisku vypne. Současně dojde k nastavení vodorovného směru na 0,0000g. Pokud nedojde ke druhému stisku do cca 3 vteřin, přerušovaný tón bude ukončen a na displeji zůstane původní hodnota. 6.5 Měření svislého úhlu Urovnejte teodolit na stanovisku, zacilte na cíl a přečtěte v horním řádku displeje hodnotu svislého úhlu. Po každém spuštění se svislý úhel zobrazuje ve zvolených úhlových jednotkách. Stiskem klávesy V% je možné zobrazit hodnotu svislého úhlu i v procentech. Maximální hodnota zobrazovaná v % je v rozmezí ±100%, což odpovídá svislému úhlu ±45 (±50G). 24

25 6.6 Uzamčení hodnoty vodorovného úhlu Pro uzamčení (zmrazení) hodnoty vodorovného kruhu stiskněte dvakrát rychle za sebou klávesu HOLD. Ozve se zvukový signál a na displeji se v levém dolním rohu objeví pod písmenem H dvě písmena RL, které budou blikat. Opětovným stiskem této klávesy se čtení vodorovného kruhu uvolní. Potřebujete-li nastavit určitou nenulovou hodnotu vodorovného úhlu do daného směru, postupujte následujícím způsobem: v normálním režimu pootočte teodolit ve vodorovném směru tak, aby na displeji byla požadovaná hodnota, stiskněte dvakrát klávesu HOLD dojde k uzamčení hodnoty, pootočte teodolit do požadovaného (orientačního) směru, opětovným stiskem klávesy HOLD zrušte uzamčení hodnoty. Pozn.: Postup je velmi podobný i u optických teodolitů, u kterých se při uzamykání vodorovného kruhu používala tzv. svora. 6.7 Osvětlení displeje a záměrného kříže Teodolity Pentax řady ETH-500 umožňují při nepříznivých světelných podmínkách osvětlit displej a záměrný kříž. Stiskem klávesy LIGHT aktivujte osvětlení. Postup při vypnutí osvětlení je stejný. 25

26 7. Kontrola a rektifikace 7.1 Instrukce pro kontrolu a rektifikaci přístroje Kontrola a rektifikaci je možné provést až po postavení přístroje na stativ nebo na rektifikační stativ, kontrola musí být dělána postupně od bodu 6.2 (alhidádová libela) až po bod 6.5 (kolmost záměrné přímky k vodorovné ose), rektifikace musí být ukončena s dotáhnutými rektifikačními šroubky, po rektifikaci je nutná opětovná kontrola korektní rektifikace, doporučujeme předat rektifikaci profesionální servisní dílně vašemu dodavateli. 7.2 Kolmost alhidádové libely k vertikální ose Kontrola Urovnejte přístroj alhidádovými libelami podle bodu 4.3. Otáčejte přístrojem postupně o 90º a kontrolujte, zda je bublina uprostřed. Zůstane-li bublina ve středu libely, není další rektifikace třeba. Jestliže bublina není uprostřed, je nutná rektifikace podle následujících pokynů. Stavěcí šrouby trubicová libela 26

27 Rektifikace Jestliže se bublina libely vychýlí ze středu, vrátíte ji napůl zpět ke středu pomocí stavěcího šroubu (šroubů), který je rovnoběžný s alhidádovou libelou. Opravte zbývající polovinu vyrovnáním rektifikačních šroubků bubliny pomocí rektifikačního klíče. Ověřte si, že se bublina nepohne ze středu, když se přístroj otočí o 180º. Jestliže se bublina pohne, opakujte rektifikaci od kroku Kolmost krabicové libely k vertikální ose Kontrola Není potřeba žádná rektifikace, jestliže je bublina krabicové libely v jejím středu po kontrole a rektifikaci alhidádové libely. Rektifikace Jestliže bublina krabicové libely není ve středu, tak ji vycentrujte pomocí rektifikačních šroubků za pomocí rektifikačního jehly. Rektifikační šroubky krabicová libela 27

28 7.4 Inklinace nitkového kříže Kontrola Postavte přístroj a pečlivě ho urovnejte. Pozorujte bod A dalekohledem. Vychylte bod A na okraj zorného pole dalekohledu alhidádovou ustanovkou (bod A ). Jestliže se bod A pohybuje po vertikále nitkového kříže, není třeba žádné rektifikace. V opačném případě kontaktujte svého prodejce. vertikální nitkový kříž osa záměry 7.5 Kolmost záměrné přímky k vodorovné ose Kontrola Umístěte předmět (bod A) ve vzdálenosti 30 až 50 m od přístroje a zacilte na něj dalekohledem. Povolte hrubou vertikální ustanovku dalekohledu a otočte dalekohled o 180º kolem vertikální osy. Vyznačte bod na záměrné přímce přibližně ve vzdálenosti, v jaké je bod A, a nazvěte ho bod B. Povolte hrubou alhidádovou ustanovku a otočte opět přístroj kolem vertikální osy a zaměřte na bod A. 28

29 Povolte hrubou ustanovku dalekohledu a otočte opět přístroj o 180º kolem vodorovné osy. Vyznačte bod na záměrné přímce přibližně ve stejné vzdálenosti jako je bod B a tento bod nazvěte bod C. Jestliže jsou body B a C totožné, není třeba žádné rektifikace. V opačném případě kontaktujte svého prodejce. 7.6 Indexová chyba kontrola a její odstranění Kontrola Nastavte režim úhlů na Zenit 0. Ustavte a zapněte přístroj. Zacilte přístroj na libovolný referenční cíl A. Přečtěte svislý úhel (γ). Proložte dalekohled a otočte přístroj kolem alhidády. Zaměřte opět na bod A a opět odečtěte svislý úhel R. Jestliže je hodnota = γ + R - 360º (400G) větší než deklarovaná přesnost přístroje, tak je nutné indexovou chybu odstranit. Kontaktujte svého prodejce. 29

30 7.7 Optická centrace (olovnice) Kontrola Nasaďte přístroj na stativ a přímo pod něj položte bílý papír s nakresleným křížkem. Dívejte se optickým centrovačem a pohybujte papírem tak, až se průsečík kříže dostane do středu zorného pole. Otáčejte přístrojem kolem vertikální osy. Pohleďte optickým centrovačem po každém otočení o 90º a pozorujte polohu centrační značky vzhledem k průsečíku kříže. Jestliže centrační značka vždy souhlasí s průsečíkem, pak není nutná žádná rektifikace. Rektifikace Jestliže centrační značka nesouhlasí s průsečíkem, pak vyšroubujte kryt optické centrace. Na čistý papír vyznačte záměrné body v krocích po 90º a označte je A, B, C, D. Spojte protilehlé body (A, C a B, D) přímkami a tak získáte průsečík O. Otáčejte 4 rektifikačními šrouby optické centrace pomocí rektifikačního klíče tak, aby se centrační značka dostala do průsečíku O. Opakujte bod 4, dokud není rektifikace správná. 30

31 8. Spuštění přístroje a měření souhrn 1. Upevni přístroj na stativ, 2. stiskem klávesy ON/OFF zapni teodolit, 3. zkontroluj stav baterií, 4. zkontroluj jednotky měření (u nás většinou Grady G), 5. zkontroluj správný směr vodorovného kruhu (HR), 6. nastav 0,0000 do základního (orientačního) směru - volitelné, 7. měř na jednotlivé body a na displeji odečítej úhlové hodnoty. Horizontální úhel (pravotočivý) = 40,2010g 8. první objekt druhý objekt 9. Zalomený okulár volitelné příslušenství Zalomený okulár SB-14 se používá při měření strmých záměr nebo ve stísněném prostoru. Okulár není součástí standardní dodávky. Kontaktujte svého prodejce. 31
