1 MISYS Import dat

2 Obsah Základní informace Import SHP typ TEXT Import SHP typ BOD Import SHP typ LINIE Import SHP typ PLOCHA Import DGN Import DXF

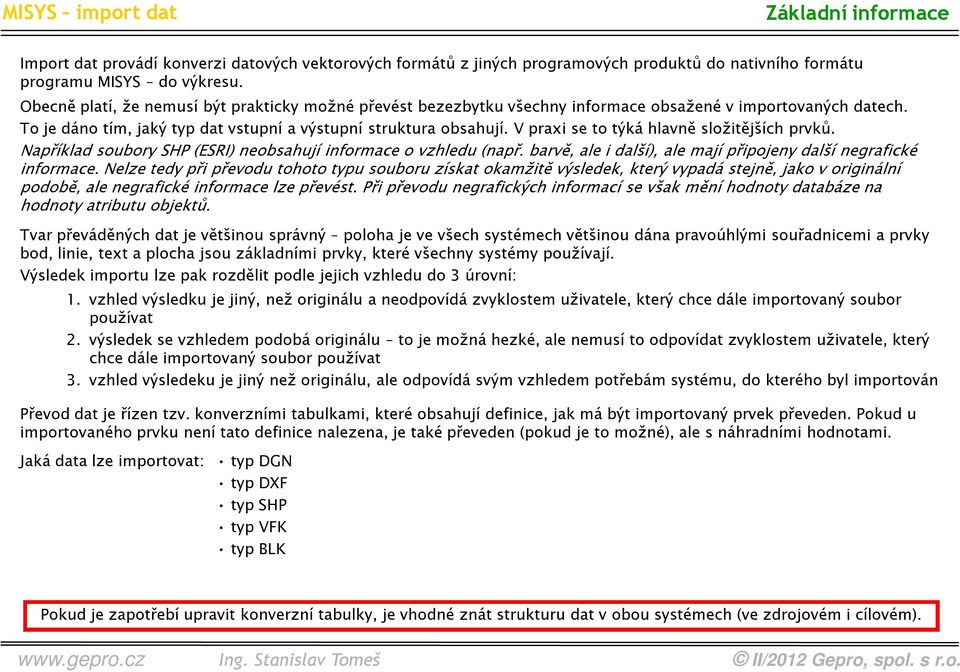

3 Základní informace Import dat provádí konverzi datových vektorových formátů z jiných programových produktů do nativního formátu programu MISYS do výkresu. Obecně platí, že nemusí být prakticky možné převést bezezbytku všechny informace obsažené v importovaných datech. To je dáno tím, jaký typ dat vstupní a výstupní struktura obsahují. V praxi se to týká hlavně složitějších prvků. Například soubory SHP (ESRI) neobsahují informace o vzhledu (např. barvě, ale i další), ale mají připojeny další negrafické informace. Nelze tedy při převodu tohoto typu souboru získat okamžitě výsledek, který vypadá stejně, jako v originální podobě, ale negrafické informace lze převést. Při převodu negrafických informací se však mění hodnoty databáze na hodnoty atributu objektů. Tvar převáděných dat je většinou správný poloha je ve všech systémech většinou dána pravoúhlými souřadnicemi a prvky bod, linie, text a plocha jsou základními prvky, které všechny systémy používají. Výsledek importu lze pak rozdělit podle jejich vzhledu do 3 úrovní: 1. vzhled výsledku je jiný, než originálu a neodpovídá zvyklostem uživatele, který chce dále importovaný soubor používat 2. výsledek se vzhledem podobá originálu to je možná hezké, ale nemusí to odpovídat zvyklostem uživatele, který chce dále importovaný soubor používat 3. vzhled výsledeku je jiný než originálu, ale odpovídá svým vzhledem potřebám systému, do kterého byl importován Převod dat je řízen tzv. konverzními tabulkami, které obsahují definice, jak má být importovaný prvek převeden. Pokud u importovaného prvku není tato definice nalezena, je také převeden (pokud je to možné), ale s náhradními hodnotami. Jaká data lze importovat: typ DGN typ DXF typ SHP typ VFK typ BLK Pokud je zapotřebí upravit konverzní tabulky, je vhodné znát strukturu dat v obou systémech (ve zdrojovém i cílovém).

4 Import SHP typ TEXT Soubory typu SHP obsahují vždy jen jeden typ dat TEXT, BOD, LINIE, PLOCHA. Import nelze nijak ovlivnit. Vznikne výkres, který je zapotřebí následně upravit. Import typu TEXT Po importu není viditelná kresba. Text se naimportuje jako bod (souřadnice) bez jakékoliv informace. Poloha lze znázornit stiskem Alt+F7 (zobrazení bodů výkresů). Analyzujte připojené informace např. funkcí Výkres Atributy objektů Atributová tabulka V tabulce zjistíte název (původně) databázové položky, jejíž hodnta se má zobrazit ve výkresu. Funkcí Výkres Atributy objektů Atribut do textu v definičním bodu převedeme vybraný atribut(y) do textu výkresu. Touto funkcí lze převést na text i více atributů objektů ve volbě Detailní nastavení.

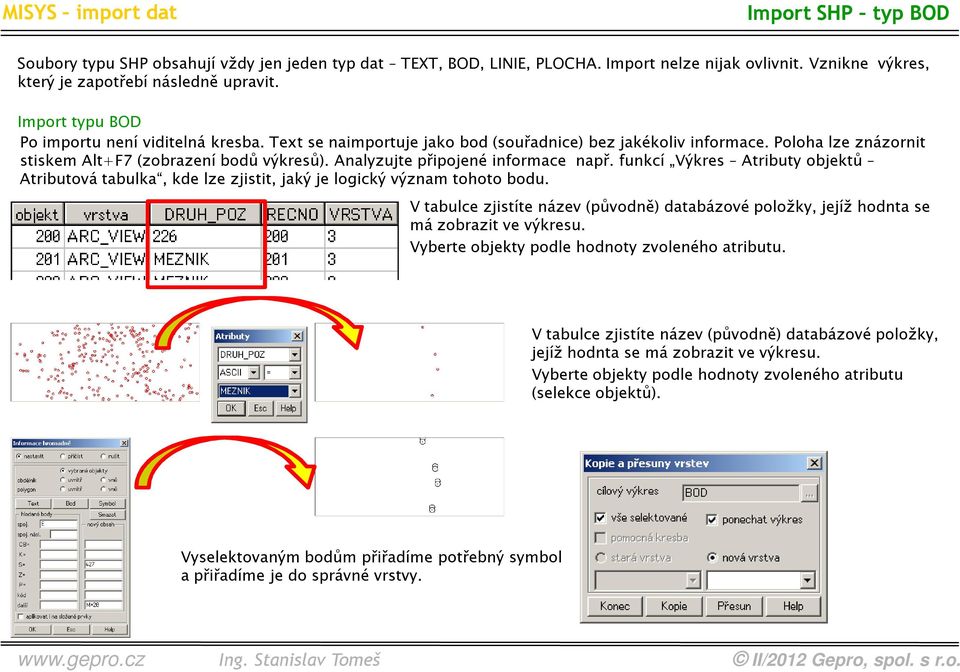

5 Import SHP typ BOD Soubory typu SHP obsahují vždy jen jeden typ dat TEXT, BOD, LINIE, PLOCHA. Import nelze nijak ovlivnit. Vznikne výkres, který je zapotřebí následně upravit. Import typu BOD Po importu není viditelná kresba. Text se naimportuje jako bod (souřadnice) bez jakékoliv informace. Poloha lze znázornit stiskem Alt+F7 (zobrazení bodů výkresů). Analyzujte připojené informace např. funkcí Výkres Atributy objektů Atributová tabulka, kde lze zjistit, jaký je logický význam tohoto bodu. V tabulce zjistíte název (původně) databázové položky, jejíž hodnta se má zobrazit ve výkresu. Vyberte objekty podle hodnoty zvoleného atributu. V tabulce zjistíte název (původně) databázové položky, jejíž hodnta se má zobrazit ve výkresu. Vyberte objekty podle hodnoty zvoleného atributu (selekce objektů). Vyselektovaným bodům přiřadíme potřebný symbol a přiřadíme je do správné vrstvy.

6 Import SHP typ LINIE Soubory typu SHP obsahují vždy jen jeden typ dat TEXT, BOD, LINIE, PLOCHA. Import nelze nijak ovlivnit. Vznikne výkres, který je zapotřebí následně upravit. Import typu LINIE Kresba je po importu kreslena stejným stylem bez rozdílu. V atributové tabulce se zjistí údaj, podle kterého lze stanovit logický význam kresby a z toho vyplývající vzhled. Vyselektujte objekty s vybraným atributem. Funkcí Výkres Hromadné operace Převod prvků objektů do technologie přiřaďte

7 Import SHP typ PLOCHA Soubory typu SHP obsahují vždy jen jeden typ dat TEXT, BOD, LINIE, PLOCHA. Import nelze nijak ovlivnit. Vznikne výkres, který je zapotřebí následně upravit. Import typu PLOCHA Importované plochy jsou jednotného vzhledu pouze obrysy bez výplní. Pro výplň ploch podle atributů je připravena funkce Výkres Plocha Výplň plochy dle atributů

8 Import DGN Soubory typu DGN obsahují obsahují různé typy dat. Jejich import je řízen tzv. převodní tabulkou (textový soubor s příponou.msk) ukázka části převodní tabulky ; prevodni tabulka kreslicich klicu (grafickeho provedeni car) :C ; vrstva MS barva MS sila MS styl MS - vrstva, kr.klic prvek KOKES * * 1 * 0 0 0,kk1 * 1 ; prevodni tabulka symbolu :S ; vrstva bunka barva sila styl MS vrstva symbol prvek KOKES * 2.11 * * * * 15 * 2.12 * * * * 17 * 2.24 * * * * 20

9 Import DXF DXF (Data exchange Format) je dokumentovaný textový soubor původem od firmy Autodesk. Import je řízen tzv. konverzní tabulkou (textový soubor s příponou.xfk). ukázka části převodní tabulky ; prevodni tabulka kreslicich klicu (grafickeho provedeni car) :C ; vrstva MS barva MS sila MS styl MS - vrstva, kr.klic prvek KOKES * * 1 * 0 0 0,kk1 * 1 ; prevodni tabulka symbolu :S ; vrstva bunka barva sila styl MS vrstva symbol prvek KOKES * 2.11 * * * * 15 * 2.12 * * * * 17 * 2.24 * * * * 20 * * * * * 441
