1 Strana 1 Technické údaje Velikost jednotky KLM 08 Opláštění Průtok odvod / přívod 6200 / 6200 m3/h Tloušťka panelu 0,6mm ext./0,6mm int. 1,72 / 1,72 m3/s Vnitřní Pozink Externí tlak 200 / 200 Pa Vnější Lakovaný (RAL 9002) Rychlost ve volném průřezu 2,4 / 2,4 m/s Kostra Pozink s izolací Typ jednotky Venkovní jednotka Izolace PR pěna / 25 mm (KLM) Nadmořská výška 0 m Jazyk dokumentace Česky Půdorys A...Okno K...Kličky se zámkem Jednotka s rámem a střechou Celková hmotnost: 1388 kg

2 Strana 2 Odvodní vzduch Transportní sekce 1 Délka: 1500 mm Hmotnost: 222 kg (1) Vstup vzduchu Odvodní vzduch Čelo bez panelu 900 x 700 mm Max. průtok 6200 m3/h 1,72 m3/s - 1x Manžeta 740x940mm (2) Filtr s Dveře (Pravé) Údaje o filtru Údaje o proudění Vyložení filtrů Typ Krátký kapsový Průtok 6200 m3/h 287x592 1 filtr 1,722 m3/s 592x592 1 Třída filtrace G4 Max. tlak. ztráta 300 Pa Čelní plocha 0,52 m2 Vyp. tlak. ztráta 96 Pa Délka filtru 360 mm (3) Odvodní ventilátor s Dveře (Pravé) Údaje o ventilátoru Údaje o motoru Údaje o proudění Velikost ADH 280 L-R Std. Výkon 3 kw Průtok 6200 m3/h Lopatky Dopředu zahnuté Napětí 230/400V 1,722 m3/s Izolátory Pryž Krytí IP55 Termo- Celk. tlak. ztráta 550 Pa Otáčky 1583 ot./min. kontakty (A31) Externí tlak 200 Pa Účinnost 60 % Otáčky 1430 ot./min. Dynamický tlak 104 Pa Příkon 2,43 kw Jmenovitý proud 6,48 A Celkový tlak 854 Pa Kód motoru motor 100-B3 3kW Hladina ak. výkonu 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Celkem Lw opláštění db(a) Lp* db(a) Lw Odvodní vzduch db(a) Lw Odpadní vzduch db(a) *hladina akustického tlaku vypočtená ve vzdálenosti 2 m (pro volné pole) - 1x Okno - 1x Kličky se zámkem (4) Difuzér Tlaková ztráta 73 Pa Transportní sekce 2 Délka: 2150 mm Hmotnost: 618 kg (5) Zpětné získávání tepla Údaje o ZZT Údaje o proudění Typ Deskový výměník Průtok 6200 m3/h Materiál AL 1,722 m3/s Rychlost na vým. 2,7 m/s Vstup vzduchu 20/35 C/%r.H. Čelní plocha 0,63 m2 Výstup vzduchu 1/100 C/%r.H. Rozteč lamel 6 mm Celkový výkon 46 kw Účinnost 64 % Tlaková ztráta 361 Pa - 4x Vana Al - 1x Sifon (6) Eliminátor Transportní sekce 3 Délka: 600 mm Hmotnost: 94 kg

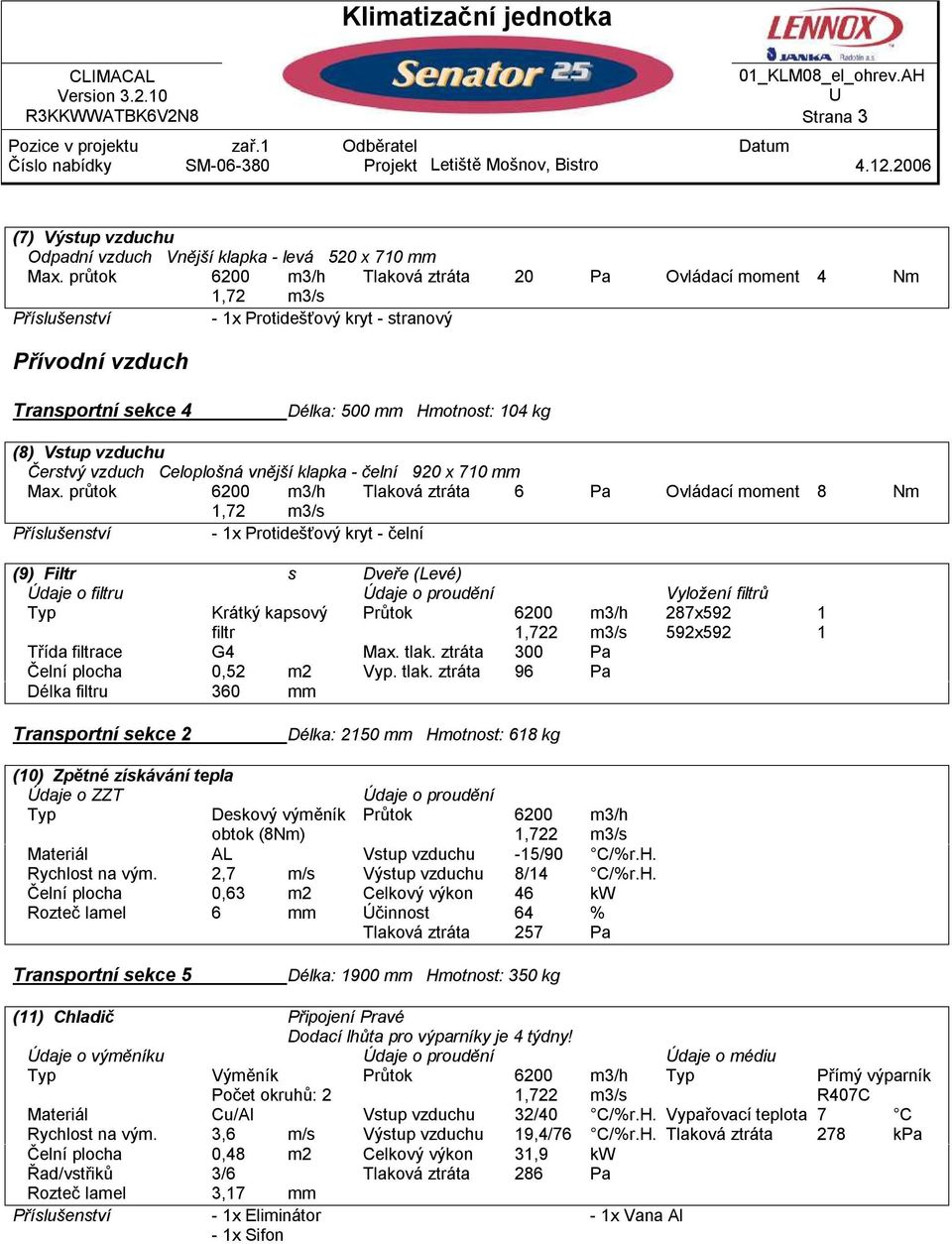

3 Strana 3 (7) Výstup vzduchu Odpadní vzduch Vnější klapka - levá 520 x 710 mm Max. průtok 6200 m3/h Tlaková ztráta 20 Pa Ovládací moment 4 Nm 1,72 m3/s - 1x Protidešťový kryt - stranový Přívodní vzduch Transportní sekce 4 Délka: 500 mm Hmotnost: 104 kg (8) Vstup vzduchu Čerstvý vzduch Celoplošná vnější klapka - čelní 920 x 710 mm Max. průtok 6200 m3/h Tlaková ztráta 6 Pa Ovládací moment 8 Nm 1,72 m3/s - 1x Protidešťový kryt - čelní (9) Filtr s Dveře (Levé) Údaje o filtru Údaje o proudění Vyložení filtrů Typ Krátký kapsový Průtok 6200 m3/h 287x592 1 filtr 1,722 m3/s 592x592 1 Třída filtrace G4 Max. tlak. ztráta 300 Pa Čelní plocha 0,52 m2 Vyp. tlak. ztráta 96 Pa Délka filtru 360 mm Transportní sekce 2 Délka: 2150 mm Hmotnost: 618 kg (10) Zpětné získávání tepla Údaje o ZZT Údaje o proudění Typ Deskový výměník Průtok 6200 m3/h obtok (8Nm) 1,722 m3/s Materiál AL Vstup vzduchu -15/90 C/%r.H. Rychlost na vým. 2,7 m/s Výstup vzduchu 8/14 C/%r.H. Čelní plocha 0,63 m2 Celkový výkon 46 kw Rozteč lamel 6 mm Účinnost 64 % Tlaková ztráta 257 Pa Transportní sekce 5 Délka: 1900 mm Hmotnost: 350 kg (11) Chladič Připojení Pravé Dodací lhůta pro výparníky je 4 týdny! Údaje o výměníku Údaje o proudění Údaje o médiu Typ Výměník Průtok 6200 m3/h Typ Přímý výparník Počet okruhů: 2 1,722 m3/s R407C Materiál Cu/Al Vstup vzduchu 32/40 C/%r.H. Vypařovací teplota 7 C Rychlost na vým. 3,6 m/s Výstup vzduchu 19,4/76 C/%r.H. Tlaková ztráta 278 kpa Čelní plocha 0,48 m2 Celkový výkon 31,9 kw Řad/vstřiků 3/6 Tlaková ztráta 286 Pa Rozteč lamel 3,17 mm - 1x Eliminátor - 1x Vana Al - 1x Sifon

4 Strana 4 (12) Ohřívač ATYP s Snímatelný panel (Pravé) Připojení Pravé Údaje o výměníku Údaje o proudění Typ Elektrický Průtok 6200 m3/h ohřívač "A" 1,722 m3/s Rychlost na vým. 2,6 m/s Vstup vzduchu 6/18,4 C/%r.H. Čelní plocha 0,66 m2 Výstup vzduchu 32/3 C/%r.H. Sekce 3x12kW+1x9kw Bezpečnostní koef. 0 % Celkový výkon 45 kw Tlaková ztráta 18 Pa - 1x Radiační síto proti proudu (13) Přívodní ventilátor s Dveře (Pravé) Údaje o ventilátoru Údaje o motoru Údaje o proudění Velikost ADH 280 L-R Std. Výkon 4 kw Průtok 6200 m3/h Lopatky Dopředu zahnuté Napětí 400/690V 1,722 m3/s Izolátory Pryž Krytí IP55 - Termo- Celk. tlak. ztráta 663 Pa Otáčky 1698 ot./min. kontakty (A31) Externí tlak 200 Pa Účinnost 60 % Otáčky 1425 ot./min. Dynamický tlak 104 Pa Příkon 2,77 kw Jmenovitý proud 8 A Celkový tlak 967 Pa Kód motoru motor 112-B3 4kW Hladina ak. výkonu 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Celkem Lw opláštění db(a) Lp* db(a) Lw Čerstvý vzduch db(a) Lw Přívodní vzduch db(a) *hladina akustického tlaku vypočtená ve vzdálenosti 2 m (pro volné pole) - 1x Okno - 1x Kličky se zámkem (14) Výstup vzduchu Přívodní vzduch 400 x 400 mm Max. průtok 6200 m3/h 1,72 m3/s - 1x Manžeta 400x400mm

5 Strana 5 Odvodní ventilátor ADH 280 L-R Std.

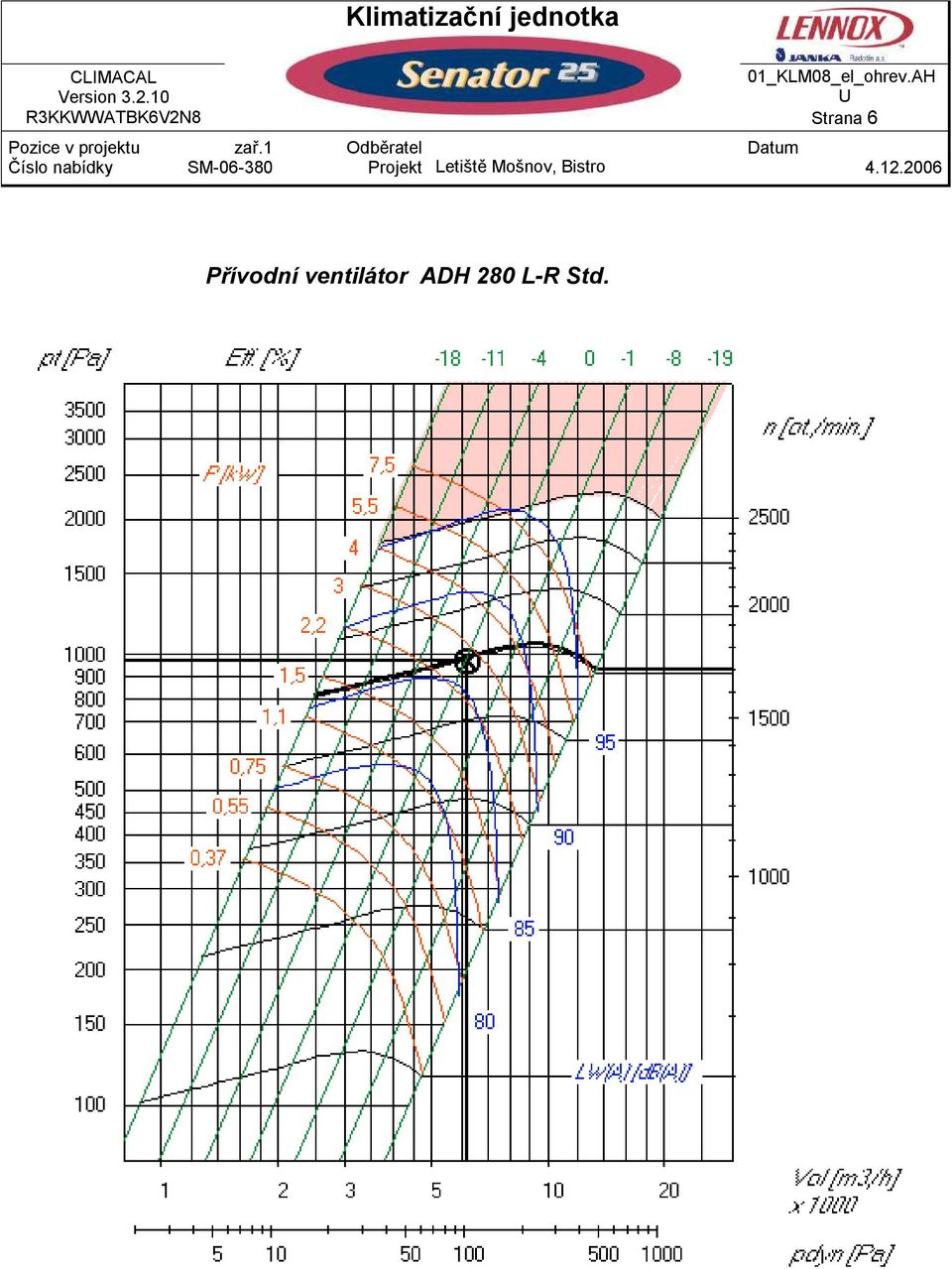

6 Strana 6 Přívodní ventilátor ADH 280 L-R Std.
