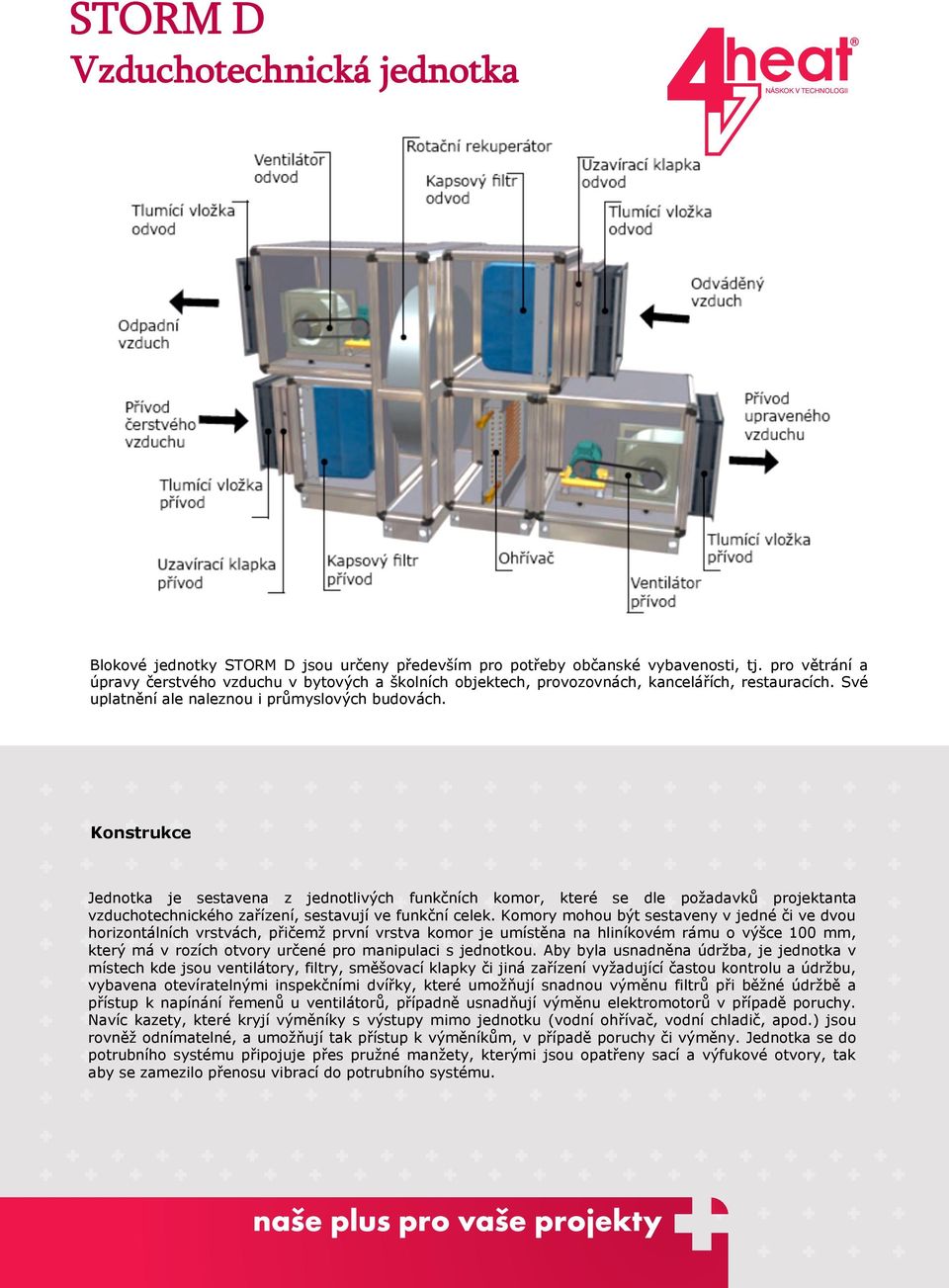

1 STORM D Vzduchotechnická jednotka Blokové jednotky STORM D jsou určeny především pro potřeby občanské vybavenosti, tj. pro větrání a úpravy čerstvého vzduchu v bytových a školních objektech, provozovnách, kancelářích, restauracích. Své uplatnění ale naleznou i průmyslových budovách. Konstrukce Jednotka je sestavena z jednotlivých funkčních komor, které se dle požadavků projektanta vzduchotechnického zařízení, sestavují ve funkční celek. Komory mohou být sestaveny v jedné či ve dvou horizontálních vrstvách, přičemž první vrstva komor je umístěna na hliníkovém rámu o výšce 100 mm, který má v rozích otvory určené pro manipulaci s jednotkou. Aby byla usnadněna údržba, je jednotka v místech kde jsou ventilátory, filtry, směšovací klapky či jiná zařízení vyžadující častou kontrolu a údržbu, vybavena otevíratelnými inspekčními dvířky, které umožňují snadnou výměnu filtrů při běžné údržbě a přístup k napínání řemenů u ventilátorů, případně usnadňují výměnu elektromotorů v případě poruchy. Navíc kazety, které kryjí výměníky s výstupy mimo jednotku (vodní ohřívač, vodní chladič, apod.) jsou rovněž odnímatelné, a umožňují tak přístup k výměníkům, v případě poruchy či výměny. Jednotka se do potrubního systému připojuje přes pružné manžety, kterými jsou opatřeny sací a výfukové otvory, tak aby se zamezilo přenosu vibrací do potrubního systému.

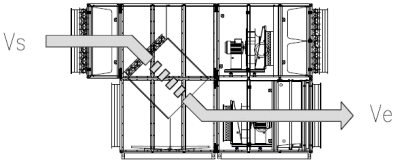

2 Možnosti instalace STORM D Provozní režimy a složení jednotky STORM D nebo cirkulační klapka obtok rekuperátoru další příklady složení Vysvětlivky filtr rekuperátor chladič ohřívač směšování ventilátor Vs sání Vv výfuk Vp přívod Vo odvod Vc cirkulace Ve bez úprav Ovládání Pro větrací jednotky s elektrickým nebo vodním ohřívačem je možné použít mikroprocesorovou řídící jednotku zajišťující nejvyšší komfort obsluhy, zahrnující veškeré regulační, řídící a ochranné funkce, doplněné o časový program. Tento systém je rozdělen na dvě části, z nichž jedna je umístěna přímo v rozvaděči umístěném na jednotce (tzv. slave) a druhou část (tzv. master) lze umístit do větraného prostoru, kde slouží jako dálkové ovládání s možností nastavení veškerých regulačních veličin a časového programu. Montáž Jednotky AIR INO v základním provedení jsou standardně vybaveny hliníkovým rámem, který je v rozích opatřen otvory pomocí nichž se usazují na podlahu, případně betonový základ. Jednotky je nutno instalovat tak, aby z obslužné strany zůstal dostatečný prostor pro výměnu filtrů a servisní přístup. K zamezení přenosu chvění do stavební konstrukce je nutno jednotku podložit gumou, případně silentbloky. Po instalaci vlastní jednotky je nutné provést její připojení na potrubní rozvod pomocí šroubů M8, připojit odvod kondenzátu přes sifonovou zápachovou zátku a provést připojení na elektrickou energii. Toto připojení je oprávněna provádět pouze odborná firma s příslušnou kvalifikací. Venkovní provedení jednotek U venkovního provedení jsou regulační klapky, není-li požadováno jinak, umístěny uvnitř komory. Komora pro sání čerstvého vzduchu je opatřena protidešťovým krytem, který zabraňuje vnikání vody do jednotky. Je však již při projektování jednotek nutné zvolit polohu jednotky tak, aby sání čerstvého vzduchu nebylo na návětrné straně a rychlost vzduchu ve volném průřezu protidešťového krytu nepřekračovala 4 m/s. Na straně výfuku z jednotky je instalován výfukový díl navrhnutý na rychlost vzduchu ve volném průřezu do 6 m/s. Jednotky ve venkovním provedení jsou opatřeny stříškou, která je na montována po sestavení jednotky.

3 Filtrační komora Komoru možno vybavit: kapsovým filtrem třídy EU3-EU9 (délky 360, 500, 630 mm) kazetovým filtrem třídy EU3-EU4 (délka 100 mm) tukovým filtrem třídy EU3 (délka 20 mm) adsorpčním filtrem s aktivním uhlím (délka 457 mm) Filtry jsou osazeny v rámu a upevněny v komorách pomocí kolejniček, což umožňuje snadnou výměnu po jejich zanesení. diferenčním snímačem tlaku signalizujícím znečištění osvětlením komory Ventilátorová komora Komoru možno vybavit: radiálním ventilátorem a el. motorem, vlastní převod hnací síly el. motoru na ventilátor řešen pomocí převodu klínovými řemeny a řemenicemi s výměnnými náboji ventilátorem s volným oběžným kolem umístěným na hřídeli el. Motoru Ventilátor a elektromotor jsou společně uloženy na rámu, tvořeném hliníkovými profily, který je oddělen od vlastního rámu komory izolátory chvění. plastovým průhledovým okénkem osvětlením komory servisním vypínačem Rekuperační komora s deskovým rekuperátorem V provedení s deskovým rekuperátorem je v komoře osazen hliníkový deskový rekuperátor. Komora je vyráběna buď s obtokem tohoto rekuperátoru tzv. by pass nebo bez něj. Tento by-pass je tvořen dvojící klapek umístěných na společné ose a jejich ovládání je buď ruční nebo servopohonem Belimo (až 30Nm) s ovládacím napětím 24 nebo 230V. Vzhledem k tomu, že v této komoře vzniká kondenzát, je komora opatřena záchytnou vaničkou a může být vybavena i eliminátorem kapek. Odvod kondenzátu z vaničky musí být proveden přes sifon, jinak by nedocházelo k jeho odtékání. čerpadlem kondenzátu

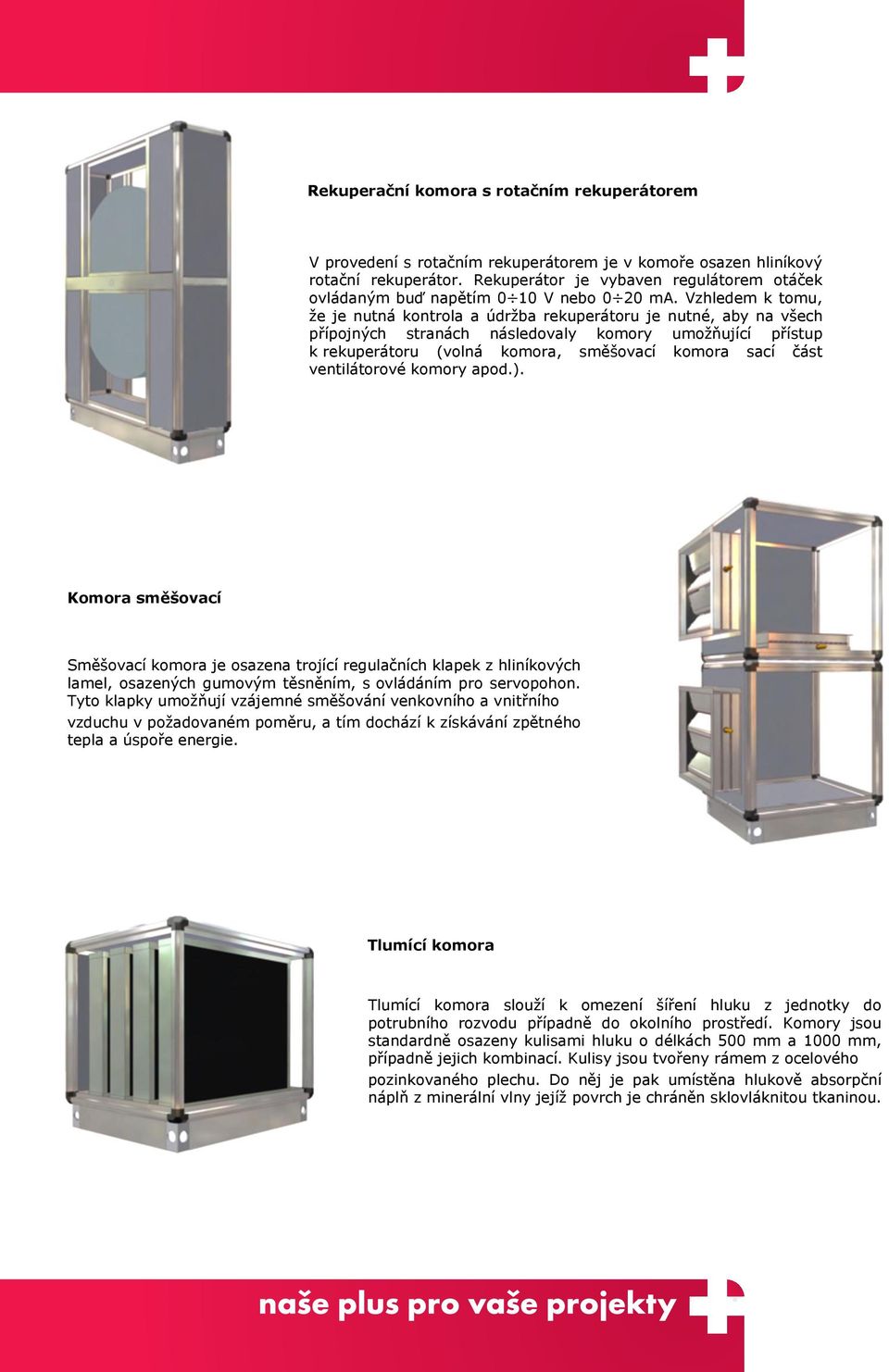

4 Rekuperační komora s rotačním rekuperátorem V provedení s rotačním rekuperátorem je v komoře osazen hliníkový rotační rekuperátor. Rekuperátor je vybaven regulátorem otáček ovládaným buď napětím 0 10 V nebo 0 20 ma. Vzhledem k tomu, že je nutná kontrola a údržba rekuperátoru je nutné, aby na všech přípojných stranách následovaly komory umožňující přístup k rekuperátoru (volná komora, směšovací komora sací část ventilátorové komory apod.). Komora směšovací Směšovací komora je osazena trojící regulačních klapek z hliníkových lamel, osazených gumovým těsněním, s ovládáním pro servopohon. Tyto klapky umožňují vzájemné směšování venkovního a vnitřního vzduchu v požadovaném poměru, a tím dochází k získávání zpětného tepla a úspoře energie. Tlumící komora Tlumící komora slouží k omezení šíření hluku z jednotky do potrubního rozvodu případně do okolního prostředí. Komory jsou standardně osazeny kulisami hluku o délkách 500 mm a 1000 mm, případně jejich kombinací. Kulisy jsou tvořeny rámem z ocelového pozinkovaného plechu. Do něj je pak umístěna hlukově absorpční náplň z minerální vlny jejíž povrch je chráněn sklovláknitou tkaninou.

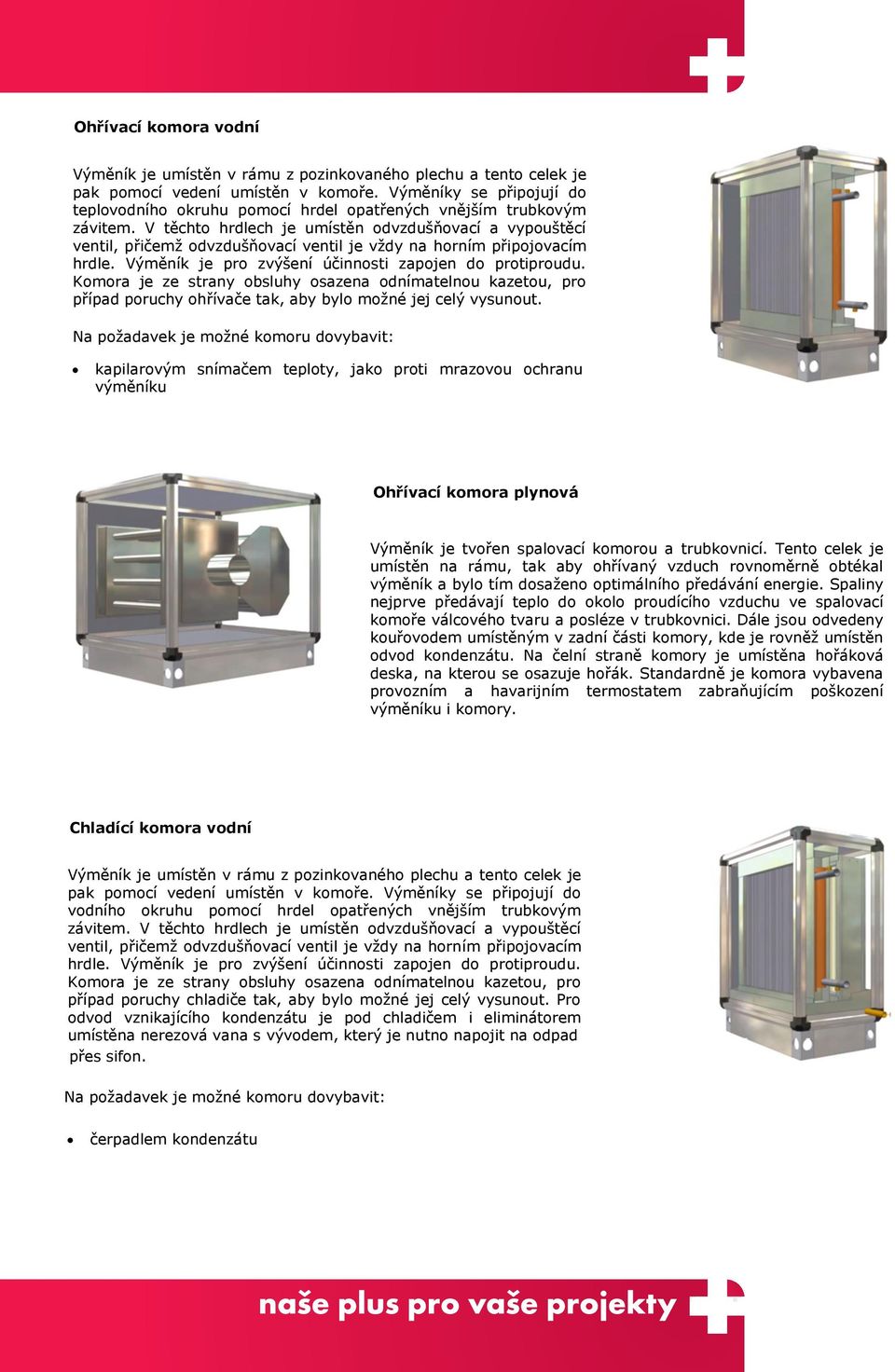

5 Ohřívací komora vodní Výměník je umístěn v rámu z pozinkovaného plechu a tento celek je pak pomocí vedení umístěn v komoře. Výměníky se připojují do teplovodního okruhu pomocí hrdel opatřených vnějším trubkovým závitem. V těchto hrdlech je umístěn odvzdušňovací a vypouštěcí ventil, přičemž odvzdušňovací ventil je vždy na horním připojovacím hrdle. Výměník je pro zvýšení účinnosti zapojen do protiproudu. Komora je ze strany obsluhy osazena odnímatelnou kazetou, pro případ poruchy ohřívače tak, aby bylo možné jej celý vysunout. kapilarovým snímačem teploty, jako proti mrazovou ochranu výměníku Ohřívací komora plynová Výměník je tvořen spalovací komorou a trubkovnicí. Tento celek je umístěn na rámu, tak aby ohřívaný vzduch rovnoměrně obtékal výměník a bylo tím dosaženo optimálního předávání energie. Spaliny nejprve předávají teplo do okolo proudícího vzduchu ve spalovací komoře válcového tvaru a posléze v trubkovnici. Dále jsou odvedeny kouřovodem umístěným v zadní části komory, kde je rovněž umístěn odvod kondenzátu. Na čelní straně komory je umístěna hořáková deska, na kterou se osazuje hořák. Standardně je komora vybavena provozním a havarijním termostatem zabraňujícím poškození výměníku i komory. Chladící komora vodní Výměník je umístěn v rámu z pozinkovaného plechu a tento celek je pak pomocí vedení umístěn v komoře. Výměníky se připojují do vodního okruhu pomocí hrdel opatřených vnějším trubkovým závitem. V těchto hrdlech je umístěn odvzdušňovací a vypouštěcí ventil, přičemž odvzdušňovací ventil je vždy na horním připojovacím hrdle. Výměník je pro zvýšení účinnosti zapojen do protiproudu. Komora je ze strany obsluhy osazena odnímatelnou kazetou, pro případ poruchy chladiče tak, aby bylo možné jej celý vysunout. Pro odvod vznikajícího kondenzátu je pod chladičem i eliminátorem umístěna nerezová vana s vývodem, který je nutno napojit na odpad přes sifon. čerpadlem kondenzátu

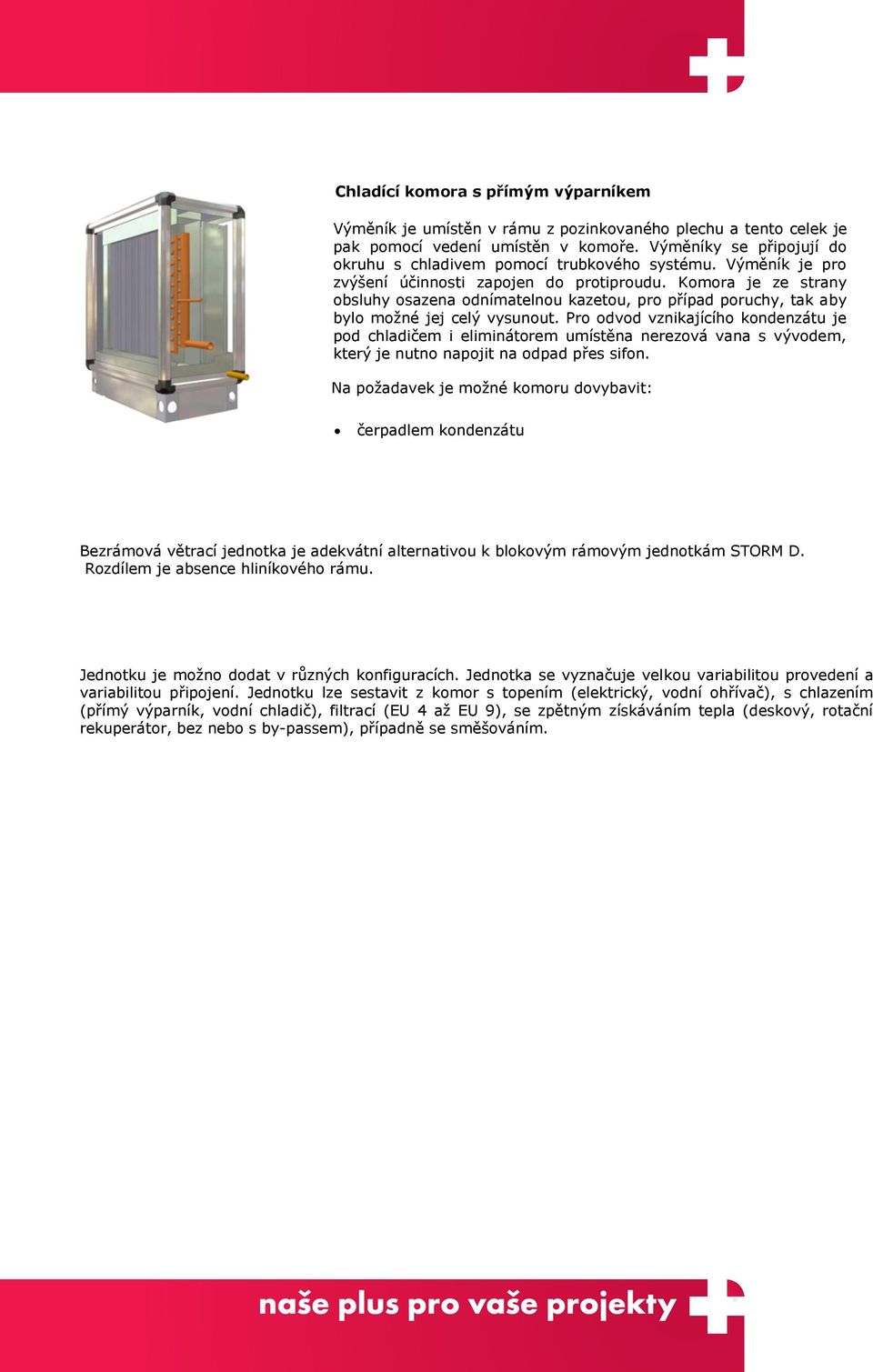

6 Chladící komora s přímým výparníkem Výměník je umístěn v rámu z pozinkovaného plechu a tento celek je pak pomocí vedení umístěn v komoře. Výměníky se připojují do okruhu s chladivem pomocí trubkového systému. Výměník je pro zvýšení účinnosti zapojen do protiproudu. Komora je ze strany obsluhy osazena odnímatelnou kazetou, pro případ poruchy, tak aby bylo možné jej celý vysunout. Pro odvod vznikajícího kondenzátu je pod chladičem i eliminátorem umístěna nerezová vana s vývodem, který je nutno napojit na odpad přes sifon. čerpadlem kondenzátu Bezrámová větrací jednotka je adekvátní alternativou k blokovým rámovým jednotkám STORM D. Rozdílem je absence hliníkového rámu. Jednotku je možno dodat v různých konfiguracích. Jednotka se vyznačuje velkou variabilitou provedení a variabilitou připojení. Jednotku lze sestavit z komor s topením (elektrický, vodní ohřívač), s chlazením (přímý výparník, vodní chladič), filtrací (EU 4 až EU 9), se zpětným získáváním tepla (deskový, rotační rekuperátor, bez nebo s by-passem), případně se směšováním.
