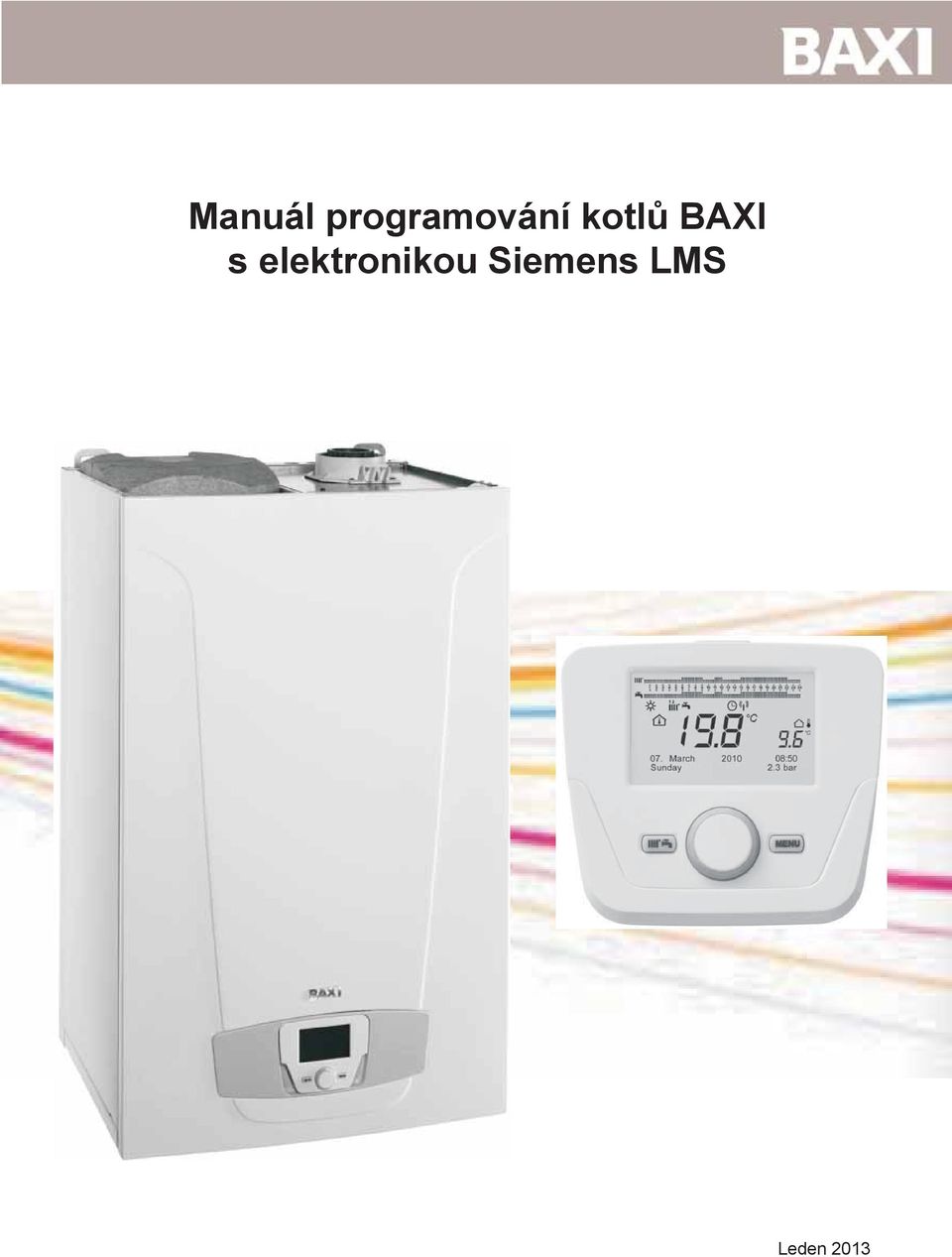

1 Manuál Servisní programování manuál kotlů BAXI s elektronikou Siemens LMS pro nastavení parametrù a montáž regulaèních prvkù modelové øady Platinum s elektronikou SIEMENS LMS 15 Leden 2013

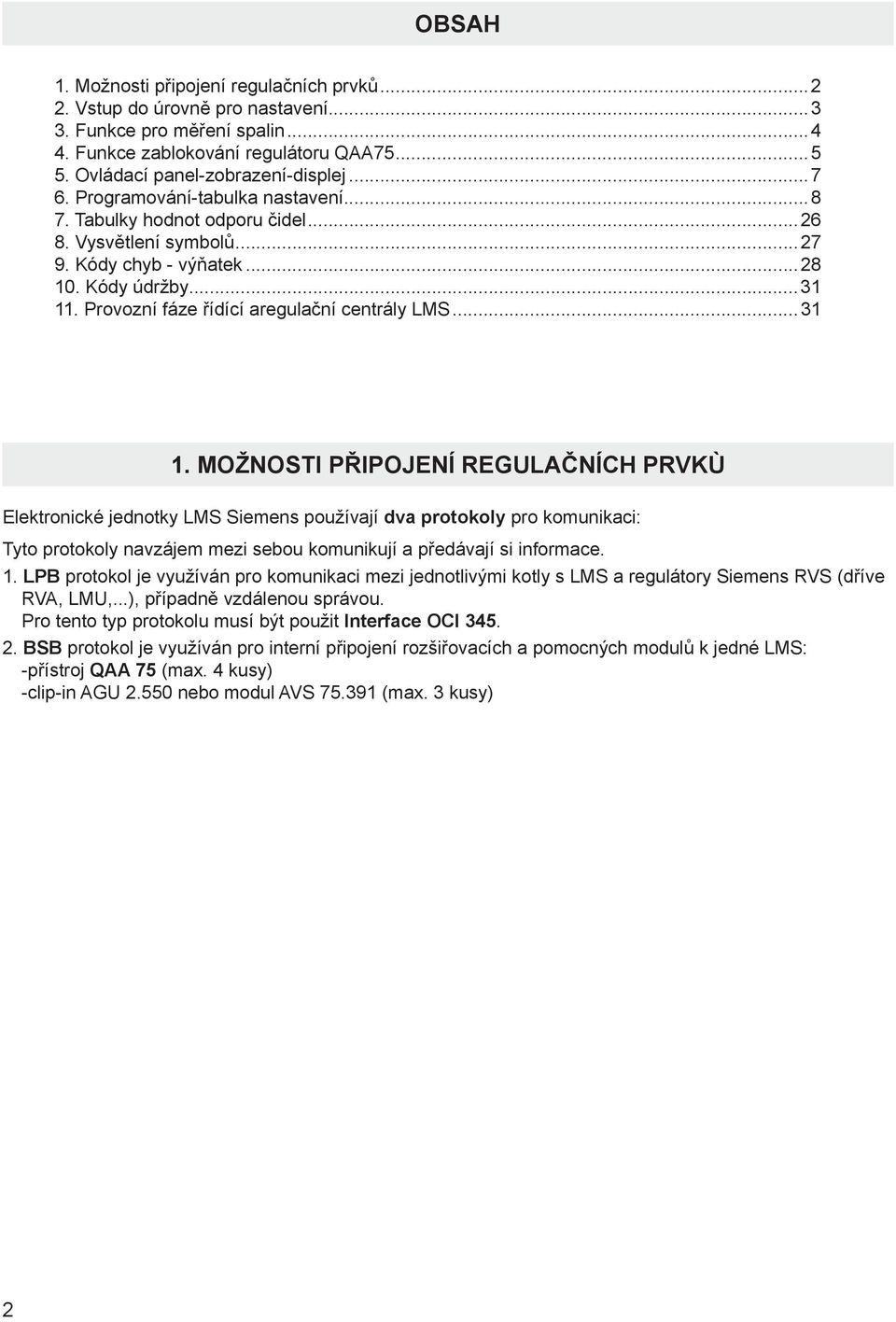

2 OBSAH 1. Možnosti připojení regulačních prvků Vstup do úrovně pro nastavení Funkce pro měření spalin Funkce zablokování regulátoru QAA Ovládací panel-zobrazení-displej Programování-tabulka nastavení Tabulky hodnot odporu čidel Vysvětlení symbolů Kódy chyb - výňatek Kódy údržby Provozní fáze řídící aregulační centrály LMS MOŽNOSTI PŘIPOJENÍ REGULAČNÍCH PRVKÙ Elektronické jednotky LMS Siemens používají dva protokoly pro komunikaci: Tyto protokoly navzájem mezi sebou komunikují a předávají si informace. 1. LPB protokol je využíván pro komunikaci mezi jednotlivými kotly s LMS a regulátory Siemens RVS (dříve RVA, LMU,...), případně vzdálenou správou. Pro tento typ protokolu musí být použit Interface OCI BSB protokol je využíván pro interní připojení rozšiřovacích a pomocných modulů k jedné LMS: -přístroj QAA 75 (max. 4 kusy) -clip-in AGU nebo modul AVS (max. 3 kusy) 2

3 2. VSTUP DO ÚROVNĚ PRO NASTAVENÍ Kotle modelové řady Platinum jsou vybaveny deskou elektroniky LMS 15 a obslužnou jednotkou QAA75. Jednotka QAA 75 slouží rovněž jako servisní přístroj k programování desek elektroniky LMS14 kotlů BAXI DuoTec-MP. Jednotka QAA 75 může rovněž sloužit jako prostorový přístroj (regulátor) topných okruhů. Přiřazení přístroje k topným okruhům 1 až 3 je nutno nastavit na řádku 40. Mohou být současně použity, při správném adresování až 4 přístroje. Volba úrovní pro nastavení a položek menu pro konečného uživatele a odborníky na topení se provádí následně: Jednotka QAA 75 musí být v základním zobrazení. 1. Krátce stlačte symbol MENU (pozice 1) - zobrazí se položka info 2. Současně stlačte tlačítko MENU (pozice 1) a tlačítko (pozice 3) po dobu cca 6 vteřin, až se zobrazí název: Konečný uživatel 3. Otočným kolečkem (pozice 2) otočte doprava na úroveň Technik a potvrďte zmáčknutím otočného kolečka (pozice 2) 4. Zadejte heslo pro přístup do úrovně Technik otočným kolečkem a následným stlačením kolečka (pozice 2) volbu potvrďte. Heslo pro přístup je: Obdobně je možno vstoupit do úrovně Uvedení do provozu 6. Otáčením a stiskem kolečka (pozice 2) vyberte pro zvolenou úroveň potřebnou položku z menu a nastavte požadované hodnoty (Viz dále PROGRAMOVÁNÍ - Tabulka nastavení) 5. Pro návrat do základního zobrazení opakovaně krátce stlačte tlačítko MENU (pozice 1) ÚROVNĚ PRO NASTAVENÍ Konečný uživatel Uvedení do provozu vč.konečného uživatele Technik vč.konečného uživatele a uvedení do provozu (chráněno heslem 10101) OEM obsahuje všechny ostatní úrovně a je chráněno neveřejným heslem Zobrazení položek menu je závislé na zvolené úrovni pro nastavení = programování (viz tabulka). Nemusí tedy být vždy zobrazeny všechny položky menu. Příklad položek pro úroveň Konečný uživatel: Čas a datum Obslužná jednotka Časový program Topný okruh 1 Časový program Topný okruh 2 Časový program 3/TO3 Časový program 4/TV Časový program 5 Prázdniny Topný okruh 1 Prázdniny Topný okruh 2 Prázdniny Topný okruh 3 Topný okruh 1 Topný okruh 2 Topný okruh 3 Příprava TV Bazén Kotel Zásobník TV Poruchy Údržba / servis Diagnostika Zdroj tepla Diagnostika Spotřebič tepla 3

4 3. FUNKCE PRO MĚŘENÍ SPALIN Kotle modelové řady Platinum jsou vybaveny plynovou armaturou Siemens s gas-adaptivní funkcí. Samonastavení plynové armatury si provádí deska elektroniky LMS 15 na základě měření ionizačního proudu při hoření. Důležité pro tento systém spalování je dodržet základní funkční stavy: 1. Zabezpečit dostatečný tlak v plynovém potrubí (21 mbar). 2. Správně smontovat spalinovou cestu (viz. Technické podklady Platinum). 3. Dostatečný tlak v otopné soustavě. POSTUP pro překontrolování měření emisí: 1. Regulátor QAA 75 musí být v základním zobrazení, aby jsme mohli provést aktivaci této funkce. 2. Současně stlačte tlačítko MENU (pozice 1) a tlačítko (pozice 3) po dobu cca 6 sekund; na displeji se vám zobrazí nápis: Funkce kominík; otočným kolečkem (pozice 2) otočte doprava na popis: Funkce vypnutí regulátoru; krátce stlačte otočné kolečko (pozice 2). 3. Zobrazí se Vám na displeji text: 304: Vypnutí regulátoru. 4. Krátce stlačte otočné kolečko (pozice 2) a následně se rozbliká hodnota v procentech (0-100%); otočným kolečkem (pozice 2) otočte doprava nebo doleva na požadovanou hodnotu modulace; pro potvrzení nastavené hodnoty krátce stlačte otočné kolečko (pozice 2). 5. Pro ukončení této funkce krátce stlačte tlačítko MENU (pozice 1) a regulátor se vrátí do základního zobrazení;

5 4. FUNKCE ZABLOKOVÁNÍ REGULÁTORU QAA 75 Pro případ, že si zákazník přeje zablokovat regulátor, aby nedocházelo k přeprogramování jednotky QAA 75 cizím zásahem, je možno použít dvě funkce: 1. Zablokování OBSLUHY - tato funkce zablokuje otočné kolečko a tlačítko pro ovládání. Funkce (zablokování obsluhy) se dá deaktivovat v úrovni technik. 2. Zablokování PROGRAMOVÁNÍ - tato funkce nezablokuje nastavení prostorové teploty otočným kolečkem, standby / provoz po stlačení tlačítka, ale všechny programovací funkce topných okruhù. Tuto funkci lze deaktivovat až po zaktivování funkce (dočasné odblokování). POSTUP pro aktivaci / deaktivaci funkce zablokování OBSLUHY: 1. Regulátor QAA 75 musí být v základním zobrazení, aby jsme mohli provést aktivaci / deaktivaci této funkce. 2. Stlačte krátce tlačítko MENU (pozice 1) a poté stlačte současnì tlačítka MENU a po dobu cca 6 sekund. Na displeji se zobrazí nápis Konečný uživatel. Otočným kolečkem (pozice 2) otočte doprava na úroveň Technik a potvrďte stlačením otočného kolečka (pozice 2). Zadejte heslo pro přístup Otočným kolečkem(pozice 2) otočením doprava nastavte položku Obslužná jednotka a potvrďte stlačením otočného kolečka (pozice 2). Otočným kolečkem (pozice 2) otočením doprava nastavte položku Zablokování obsluhy a potvrďte stlačením otočného kolečka (pozice 2). Následně se přerušovaně rozbliká hodnota Vyp. Otočte otočným kolečkem doprava na hodnotu Zap a potvrďte ho následným stlačením otočného kolečka. Pro návrat do základního zobrazení použijte opakovaného krátkého stlačení tlačítka MENU Pro deaktivaci této funkce postupujte stejně od bodu 2 5

6 4. FUNKCE ZABLOKOVÁNÍ REGULÁTORU QAA 75 POSTUP pro aktivaci / deaktivaci funkce zablokování PROGRAMOVÁNÍ: 1. Regulátor QAA 75 musí být v základním zobrazení, aby jsme mohli provést aktivaci této funkce. 2. Stlačte ktrátce tlačítko MENU (pozice 1) a poté se Vám zobrazí nápis Info. Otočným kolečkem (pozice 2) otočte doprava na řádek Obslužná jednotka a potvrďte následným stlačením kolečka (pozice 2). Otočte doprava otočným kolečkem (pozice 2) na řádek Zablokování progamování a opět potvrďte stlačením otočného kolečka. Rozbliká se hodnota Vyp. Otočením otočného kolečka doprava změňte hodnotu na Zap a následně potvrďte stlačením otočného kolečka (pozice 2). Pro deaktivaci této funkce postupujte následovně: 1. Krátce stlačte tlačítko MENU (pozice 1) a zobrazí se Vám položka Info. Následně současně stlačte dlouze tlačítko (pozice 3) a otočné kolečko (pozice 2) po dobu cca 6 sekund. Zobrazí se Vám nápis Programování dočasně odblokováno. 2. Otočným kolečkem (pozice 2) otočte na řádek Obslužná jednotka a potvrďte stlačením otočného kolečka (pozice 2). Otočením otočného kolečka doprava nastavte na řádek Zablokování programování a potvrďte stačením otočného kolečka (pozice 2). Rozbliká se hodnota Zap a otočným kolečkem (pozice 2) otočte doprava na hodnotu Vyp. Následně potvrďte stačením otočného kolečka (pozice 2). Pro návrat do základního zobrazení opakovaně krátce stlačte tlačítko MENU

7 6. PROGRAMOVÁNÍ - Tabulka nastavení Parametry uvedené v tabulce se však nemusí všechny zobrazovat na displeji, jejich zobrazení je závislé na výrobní verzi zařízení. Funkce Čas a datum Jednotky Obslužný řádek Hodiny / minuty h:min 1 Den / měsíc den.měsíc 2 Rok rok 3 Začátek letního času den.měsíc 5 Konec letního času den.měsíc 6 Obslužná jednotka Tyto parametry jsou viditelné pouze na prostorovém přístroji! Jazyk 20 Info: Dočasně / Trvale 22 Zobrazení poruchy: Kód / Kód a text 23 Kontrast zobrazení 25 Zablokování obsluhy: Vypnuto / Zapnuto 26 Zablokování programování: Vypnuto / Zapnuto 27 Zajistit základní nastavení obslužné jednotky: Ne / Ano 30 Tento parametr je viditelný pouze na prostorovém přístroji! Aktivovat základní nastavení obslužné jednotky Ne / Ano 31 Použití jako: Prostor. přístroj 1, Prostor. přístroj 2, Prostor. přístroj Č, 40 Obslužný přístroj, Servisní přístroj Tento parametr je viditelný pouze na prostorovém přístroji! Přiřazení prostor. přístroje 1: Topný okruh 1, Topný okruh 1 a 2 42 Tento parametr je viditelný pouze na prostorovém přístroji, protože kotlová obslužná jednotka je na obslužný přístroj pevně naprogramována! Obsluha TO2: Společně s TO1, nezávisle 44 Obsluha TO3: Společně s TO1, nezávisle 46 Působení prezenčního tlačítka: 48 Žádný / Topný okruh 1, Topný okruh 2, společně Tento parametr je viditelný pouze na prostorovém přístroji! Kalibrace čidla prostoru C 54 Tento parametr je viditelný pouze na prostorovém přístroji! Verze přístroje 70 Radio Tento parametr je viditelný pouze tehdy, je-li použit radiový prostorový přístroj! Prostor. přístroj 1: Chybí / Provozně připraven / Žádný příjem / Vyměnit baterie / Vymazat data Prostor. přístroj 2: Chybí / Provozně připraven / Žádný příjem / Vyměnit baterie / Vymazat data Prostor. přístroj 3: Chybí / Provozně připraven / Žádný příjem / Vyměnit baterie / Vymazat data Venkovní čidlo: Chybí / Provozně připraven / Žádný příjem / Vyměnit baterie / Vymazat data Zesilovač: Chybí / Provozně připraven / Žádný příjem / Vyměnit baterie / Vymazat data Obslužný přístroj 1 Chybí / Provozně připraven / Žádný příjem / Vyměnit baterie / Vymazat data Obslužný přístroj 2: Chybí / Provozně připraven / Žádný příjem / Vyměnit baterie / Vymazat data Obslužný přístroj 3: Chybí / Provozně připraven / Žádný příjem / Vyměnit baterie / Vymazat data

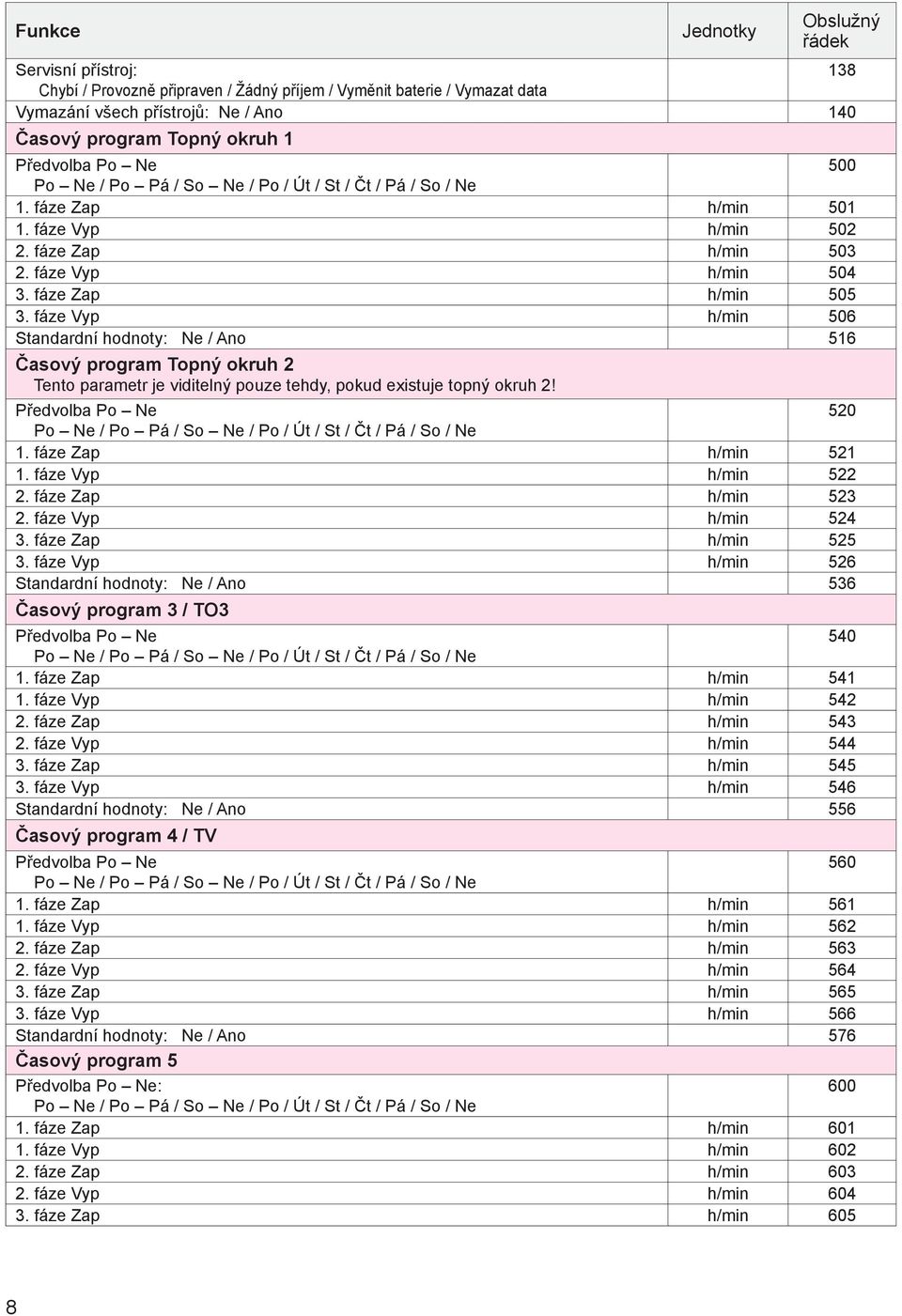

8 Funkce Jednotky Obslužný řádek Servisní přístroj: 138 Chybí / Provozně připraven / Žádný příjem / Vyměnit baterie / Vymazat data Vymazání všech přístrojů: Ne / Ano 140 Časový program Topný okruh 1 Předvolba Po Ne 500 Po Ne / Po Pá / So Ne / Po / Út / St / Čt / Pá / So / Ne 1. fáze Zap h/min fáze Vyp h/min fáze Zap h/min fáze Vyp h/min fáze Zap h/min fáze Vyp h/min 506 Standardní hodnoty: Ne / Ano 516 Časový program Topný okruh 2 Tento parametr je viditelný pouze tehdy, pokud existuje topný okruh 2! Předvolba Po Ne 520 Po Ne / Po Pá / So Ne / Po / Út / St / Čt / Pá / So / Ne 1. fáze Zap h/min fáze Vyp h/min fáze Zap h/min fáze Vyp h/min fáze Zap h/min fáze Vyp h/min 526 Standardní hodnoty: Ne / Ano 536 Časový program 3 / TO3 Předvolba Po Ne 540 Po Ne / Po Pá / So Ne / Po / Út / St / Čt / Pá / So / Ne 1. fáze Zap h/min fáze Vyp h/min fáze Zap h/min fáze Vyp h/min fáze Zap h/min fáze Vyp h/min 546 Standardní hodnoty: Ne / Ano 556 Časový program 4 / TV Předvolba Po Ne 560 Po Ne / Po Pá / So Ne / Po / Út / St / Čt / Pá / So / Ne 1. fáze Zap h/min fáze Vyp h/min fáze Zap h/min fáze Vyp h/min fáze Zap h/min fáze Vyp h/min 566 Standardní hodnoty: Ne / Ano 576 Časový program 5 Předvolba Po Ne: 600 Po Ne / Po Pá / So Ne / Po / Út / St / Čt / Pá / So / Ne 1. fáze Zap h/min fáze Vyp h/min fáze Zap h/min fáze Vyp h/min fáze Zap h/min 605 8

9 Funkce Jednotky Obslužný řádek 3. fáze Vyp h/min 606 Standardní hodnoty: Ne / Ano 616 Prázdniny Topný okruh 1 Předvolba: Perioda Start den.měsíc 642 Konec den.měsíc 643 Druh provozu: Protimrazová ochrana / Útlum 648 Prázdniny Topný okruh 2 Parametr je viditelný, jen když je k dispozici topný okruh 2! Předvolba: Perioda Začátek den.měsíc 652 Konec den.měsíc 653 Druh provozu: Protimrazová ochrana / Útlum 658 Prázdniny Topný okruh 3 Parametr je viditelný, jen když je k dispozici topný okruh 3! Předvolba: Perioda Začátek den.měsíc 652 Konec den.měsíc 653 Druh provozu: Protimrazová ochrana / Útlum 658 Topný okruh 1 Žádaná teplota: Komfort C 710 Žádaná teplota: Útlum C 712 Žádaná teplota: Protimrazová ochrana C 714 Strmost topné křivky 720 Posun topné křivky C 721 Adaptace topné křivky: Vypnuto / Zapnuto 726 Automatika léto / zima C 730 Denní topná mez C 732 Min. žádaná teplota náběhu C 740 Max. žádaná teplota náběhu C 741 Žádaná teplota náběhu prostorového termostatu C 742 Vliv prostoru % 750 Omezení teploty prostoru C 760 Rychlé natopení C 770 Rychlý útlum: Vyp / Až do útlumové žádané hodnoty / 780 Až do žádané hodnoty mrazové ochrany Optimalizace zapnutí Max minuty 790 Optimalizace vypnutí Max minuty 791 Začátek zvýšení útlumové žádané teploty C 800 Konec zvýšení útlumové žádané teploty C 801 Trvalý chod čerpadla: Ne / Ano 809 Ochrana proti přehřátí čerpadlového topného okruhu: Vypnuto / Zapnuto 820 Převýšení na směšovači C 830 Doba chodu pohonu sekundy 834 Funkce vysoušení nové podlahy: 850 Vyp /Topení/Zrání podlahy/topení-zrání/ručně Žádaná teplota vysoušení nové podlahy - ručně C 851 Aktuální žádaná hodnota vysoušení nové podlahy C 855 Aktuální den vysoušení nové podlahy 856 Odběr přebytečného tepla: Vypnuto / Topný provoz / Trvale 861 S vyrovnávacím zásobníkem: Vypnuto / Topný provoz / Trvale 870 S předregulací / podávací čerpadlo: Ne / Ano 872 Snížení otáček čerpadla: Provozní hladina / křivka 880 Min. otáčky čerpadla % 882 Max. otáčky čerpadla % 883 Korekce křivky při 50% otáčkách % 888 9

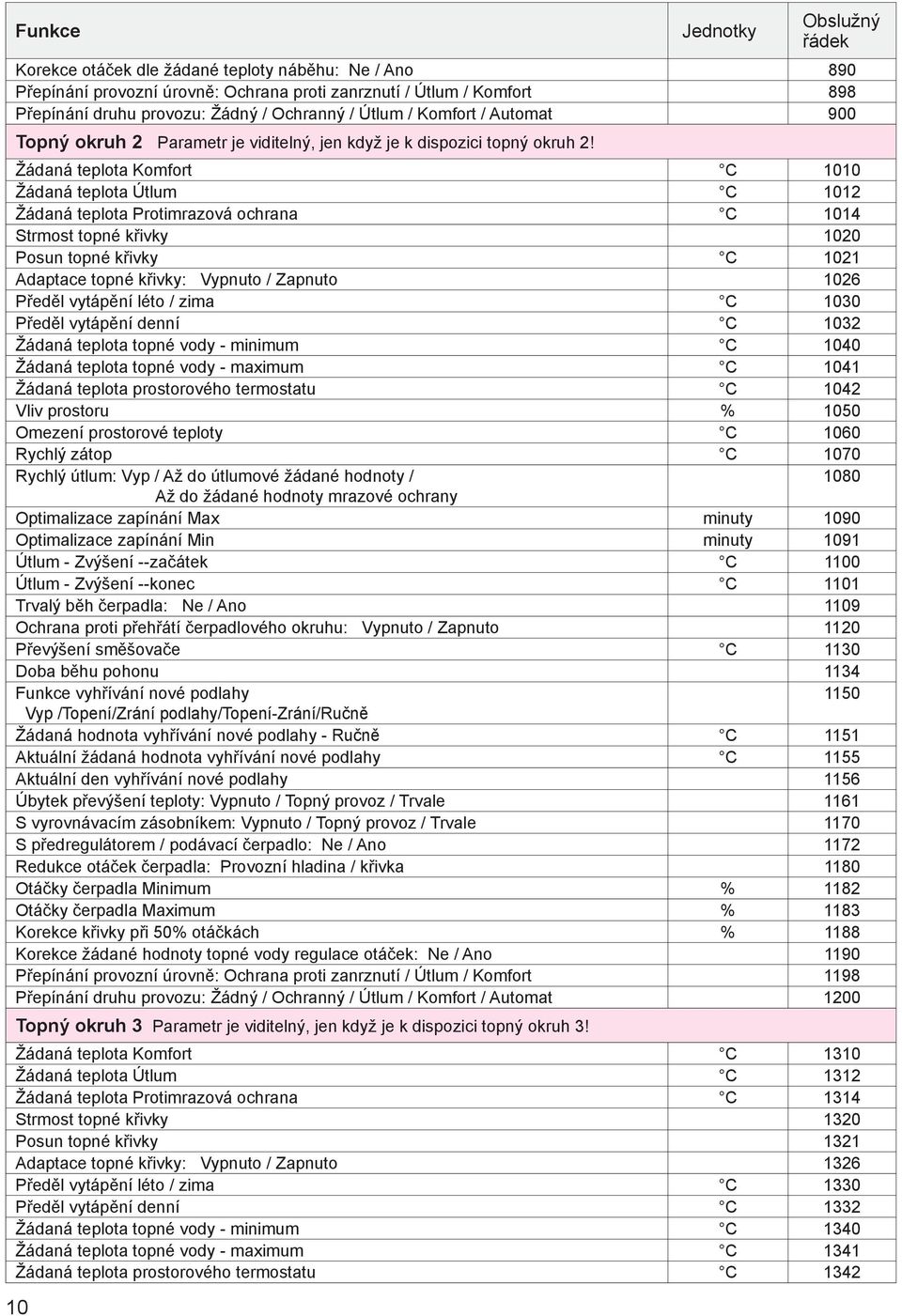

10 Funkce 10 Jednotky Obslužný řádek Korekce otáček dle žádané teploty náběhu: Ne / Ano 890 Přepínání provozní úrovně: Ochrana proti zanrznutí / Útlum / Komfort 898 Přepínání druhu provozu: Žádný / Ochranný / Útlum / Komfort / Automat 900 Topný okruh 2 Parametr je viditelný, jen když je k dispozici topný okruh 2! Žádaná teplota Komfort C 1010 Žádaná teplota Útlum C 1012 Žádaná teplota Protimrazová ochrana C 1014 Strmost topné křivky 1020 Posun topné křivky C 1021 Adaptace topné křivky: Vypnuto / Zapnuto 1026 Předěl vytápění léto / zima C 1030 Předěl vytápění denní C 1032 Žádaná teplota topné vody - minimum C 1040 Žádaná teplota topné vody - maximum C 1041 Žádaná teplota prostorového termostatu C 1042 Vliv prostoru % 1050 Omezení prostorové teploty C 1060 Rychlý zátop C 1070 Rychlý útlum: Vyp / Až do útlumové žádané hodnoty / 1080 Až do žádané hodnoty mrazové ochrany Optimalizace zapínání Max minuty 1090 Optimalizace zapínání Min minuty 1091 Útlum - Zvýšení --začátek C 1100 Útlum - Zvýšení --konec C 1101 Trvalý běh čerpadla: Ne / Ano 1109 Ochrana proti přehřátí čerpadlového okruhu: Vypnuto / Zapnuto 1120 Převýšení směšovače C 1130 Doba běhu pohonu 1134 Funkce vyhřívání nové podlahy 1150 Vyp /Topení/Zrání podlahy/topení-zrání/ručně Žádaná hodnota vyhřívání nové podlahy - Ručně C 1151 Aktuální žádaná hodnota vyhřívání nové podlahy C 1155 Aktuální den vyhřívání nové podlahy 1156 Úbytek převýšení teploty: Vypnuto / Topný provoz / Trvale 1161 S vyrovnávacím zásobníkem: Vypnuto / Topný provoz / Trvale 1170 S předregulátorem / podávací čerpadlo: Ne / Ano 1172 Redukce otáček čerpadla: Provozní hladina / křivka 1180 Otáčky čerpadla Minimum % 1182 Otáčky čerpadla Maximum % 1183 Korekce křivky při 50% otáčkách % 1188 Korekce žádané hodnoty topné vody regulace otáček: Ne / Ano 1190 Přepínání provozní úrovně: Ochrana proti zanrznutí / Útlum / Komfort 1198 Přepínání druhu provozu: Žádný / Ochranný / Útlum / Komfort / Automat 1200 Topný okruh 3 Parametr je viditelný, jen když je k dispozici topný okruh 3! Žádaná teplota Komfort C 1310 Žádaná teplota Útlum C 1312 Žádaná teplota Protimrazová ochrana C 1314 Strmost topné křivky 1320 Posun topné křivky 1321 Adaptace topné křivky: Vypnuto / Zapnuto 1326 Předěl vytápění léto / zima C 1330 Předěl vytápění denní C 1332 Žádaná teplota topné vody - minimum C 1340 Žádaná teplota topné vody - maximum C 1341 Žádaná teplota prostorového termostatu C 1342

11 Funkce Jednotky Obslužný řádek Vliv prostoru % 1350 Omezení prostorové teploty C 1360 Rychlý zátop C 1370 Rychlý útlum: Vyp / Až do útlumové žádané hodnoty / 1380 Až do žádané hodnoty mrazové ochrany Optimalizace zapínání Max minuty 1390 Optimalizace zapínání Min minuty 1391 Útlum - Zvýšení --začátek C 1400 Útlum - Zvýšení --konec C 1401 Trvalý běh čerpadla: Ne / Ano 1409 Ochrana proti přehřátí čerpadlového okruhu: Vypnuto / Zapnuto 1420 Převýšení směšovače C 1430 Doba běhu pohonu 1434 Funkce vyhřívání nové podlahy 1450 Vyp /Topení/Zrání podlahy/topení-zrání/ručně Žádaná hodnota vyhřívání nové podlahy - Ručně C 1451 Aktuální žádaná hodnota vyhřívání nové podlahy C 1455 Aktuální den vyhřívání nové podlahy 1456 Úbytek převýšení teploty: Vypnuto / Topný provoz / Trvale 1461 S vyrovnávacím zásobníkem: Ne / Ano 1470 S předregulátorem / podávací čerpadlo: Ne / Ano 1472 Redukce otáček čerpadla: Provozní hladina / křivka 1480 Otáčky čerpadla Minimum % 1482 Otáčky čerpadla Maximum % 1483 Korekce křivky při 50% otáčkách % 1488 Korekce žádané hodnoty topné vody regulace otáček: Ne / Ano 1490 Přepínání provozní úrovně: Ochrana proti zanrznutí / Útlum / Komfort 1498 Přepínání druhu provozu: Žádný / Ochranný / Útlum / Komfort / Automat 1500 Příprava TV Jmenovitá žádaná teplota C 1610 Útlumová žádaná teplota C 1612 Způsob řízení ohřevu TV: hod/den l Časové programy Topení I Časový program 4/TV Přednost nabíjení: 1630 Absolutní / Klouzavá / Žádná / MK Klouzavá / PK Absolutní Funkce Legionella: Vypnuto / Periodicky / Pevný den v týdnu 1640 Funkce Legionella periodicky 1641 Funkce Legionella fi xně: 1642 Pondělí, Úterý, Středa, Čtvrtek, Pátek,Sobota, Neděle Čas legionelní funkce 1644 Žádaná teplota funkce Legionella C 1645 Doba trvání funkce Legionella minuty 1646 Cirkulační čerpadlo funkce Legionella: Vypnuto / Zapnuto 1647 Spuštění cirkulačního čerpadla: Časový program 3/TOČ I Spuštění ohřevu pitné vody I 1660 Časový program 4/TV I Časový program 5 Taktovací provoz cirkulačního čerpadla: Vypnuto / Zapnuto 1661 Žádaná teplota cirkulace C 1663 Přepnutí druhu provozu: Žádný / Vypnuto / Zapnuto 1680 Okruh spotřebičů 1 Žádaná teplota náběhu C 1859 Přednost nabíjení TV 1874 Snížení zvýšené teploty: Vypnuto / Zapnuto 1875 S vyrovnávacím zásobníkem: Ne / Ano 1878 S předregulátorem / podávací čerpadlo: Ne / Ano 1880 Okruh spotřebičů 2 11

12 Funkce 12 Jednotky Obslužný řádek Žádaná teplota náběhu C 1909 Přednost nabíjení TV 1924 Snížení zvýšené teploty: Vypnuto / Zapnuto 1925 S vyrovnávacím zásobníkem: Ne / Ano 1928 S předregulátorem / podávací čerpadlo: Ne / Ano 1930 Okruh bazénu Žádaná teplota náběhu C 1959 Přednost nabíjení TV 1974 Snížení zvýšené teploty: Vypnuto / Zapnuto 1975 S vyrovnávacím zásobníkem: Ne / Ano 1978 S předregulátorem / podávací čerpadlo: Ne / Ano 1980 Bazén Žádaná teplota solárního ohřevu C 2055 Žádaná teplota zdroje tepla C 2056 Přednost nabíjení ze soláru: Ne / Ano 2065 Max. teplota bazénu C 2070 S připojením soláru: Ne / Ano 2080 Předregulace Omezení teploty náběhu Minimum C 2110 Omezení teploty náběhu Maximum C 2111 Podávací čerpadlo při blokaci kotle: Vypnuto / Zapnuto 2121 Zvýšení teploty směšování C 2130 Doba běhu pohonu 2134 Předregulace / podávací čerpadlo: Před vyrovnávacím zásobníkem / Po vyrovnávacím zásobníku 2150 Kotel Min. žádaná teplota C 2210 Max. žádaná teplota C 2212 Žádaná teplota ručního provozu C 2214 Minimální doba chodu hořáku minuty 2241 Minimální doba klidu hořáku minuty 2243 Teplotní diference přerušení doby klidu hořáku C 2245 Doba doběhu čerpadla minuty 2250 Doba doběhu čerpadla po provozu TV minuty 2253 Kotlové čerpadlo při zablokování-odstavení kotle: Vypnuto / Zapnuto 2301 Režim vytápění a přípravy TV: 2305 Jen provoz topení / Provoz topení a TUV Teplotní diference maximální C 2316 Teplotní diference nominální C 2317 Modulace čerpadla: Žádná / Dle potřeby / Žádaná hodnota kotle / Zvýšení teploty 2320 jmenovité / Výkon hořáku Otáčky čerpadla Minimum % 2322 Otáčky čerpadla Maximum % 2323 Jmenovitý výkon kotle 2330 Výkon základního stupně 2331 Výkon při min. otáčkách čerpadla % 2334 Výkon při max. otáčkách čerpadla % 2335 Max. výkon ventilátoru v topném provozu 2441 Max. výkon ventilátoru při provětrání 2442 Max. výkon ventilátoru v režimu TV 2444 Vypnutí ventilátoru při topném provozu: Vypnuto / Zapnuto 2445 Zpoždění vypnutí ventilátoru sekundy 2446 Zpoždění regulátoru: Vypnuto / Jen topný provoz / Provoz topení a TV 2450 Prodleva regulace výkonu ventilátoru 2452

13 Funkce Jednotky Obslužný řádek Doba prodlevy regulace výkonu ventilátoru sekundy 2453 Spínací diference topného okruhu Zapnuto C 2454 Spínací diference topného okruhu Vypnuto Min C 2455 Spínací diference topného okruhu Vypnuto Max C 2456 Spínací diference TV Zapnuto C 2460 Spínací diference TV Vypnuto Min C 2461 Spínací diference TV Vypnuto Max C 2462 Vypnutí tlakového spínače-presostatu: Zábrany při startu / Rušivý stav 2500 Kaskády Strategie řízení: Později zapnout, dříve vypnout / 3510 Později zapnout, později vypnout / Dříve zapnout, později vypnout Uvolňovací integrál dalšího zdroje C 3530 Zpětný integrál dalšího zdroje C 3531 Blokování opětovného zapnutí sekundy 3532 Prodleva zapnutí následujícího zdroje minuty 3533 Automat. přepínání pořadí zdrojů hodiny 3540 Automat. omezení pořadí zdrojů: 3541 Žádný / První / Poslední / První a Poslední Vedoucí zdroj: Kotel 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, Žádaná teplota zpátečky Minimum C 3560 Min. teplotní diference anuloidu C 3590 Solár Teplotní diference Zapnuto C 3810 Teplotní diference Vypnuto C 3811 Min. teplota nabíjení zásobníku TV C 3812 Teplotní diference vyrovnávacího zásobníku Zapnuto C 3813 Teplotní diference vyrovnávacího zásobníku Vypnuto C 3814 Min. teplota nabíjení vyrovnávacího zásobníku C 3815 Teplotní diference bazénu Zapnuto C 3816 Teplotní diference bazénu Vypnuto C 3817 Min. teplota nabíjení bazénu C 3818 Přednost nabíjení zásobníku: 3822 Žádný / Zásobník pitné vody (TV) / Vyrovnávací zásobník Nabíjecí doba u relativní přednosti minuty 3825 Čekací doba u relativní přednosti minuty 3826 Čekací doba u paralelního provozu minuty 3827 Zpoždění druhého čerpadla sekundy 3828 Funkce startu kolektoru 3830 Min. doba chodu čerpadla kolektoru sekundy 3831 Funkce startu kolektoru Zapnuto h:min 3832 Funkce startu kolektoru Vypnuto h:min 3833 Gradient funkce start kolektoru min/ C 3834 Ochrana kolektoru proti zamrznutí C 3840 Ochrana kolektoru proti přehřátí C 3850 Teplota varu náplně soláru C 3860 Nemrznoucí směs: 3880 Žádný / Ethylenglykol / Propylenglykol / Ethylen a Propylenglykol Koncentrace nemrznoucí směsi 3881 Průtok čerpadla litry/h 3884 Hodnota pulzu průtoku litry 3887 Kotel na dřevo Blokace ostatních zdrojů tepla: Vypnuto / Zapnuto 4102 Žádaná teplota Minimum C 4110 Teplotní diference Zapnuto C

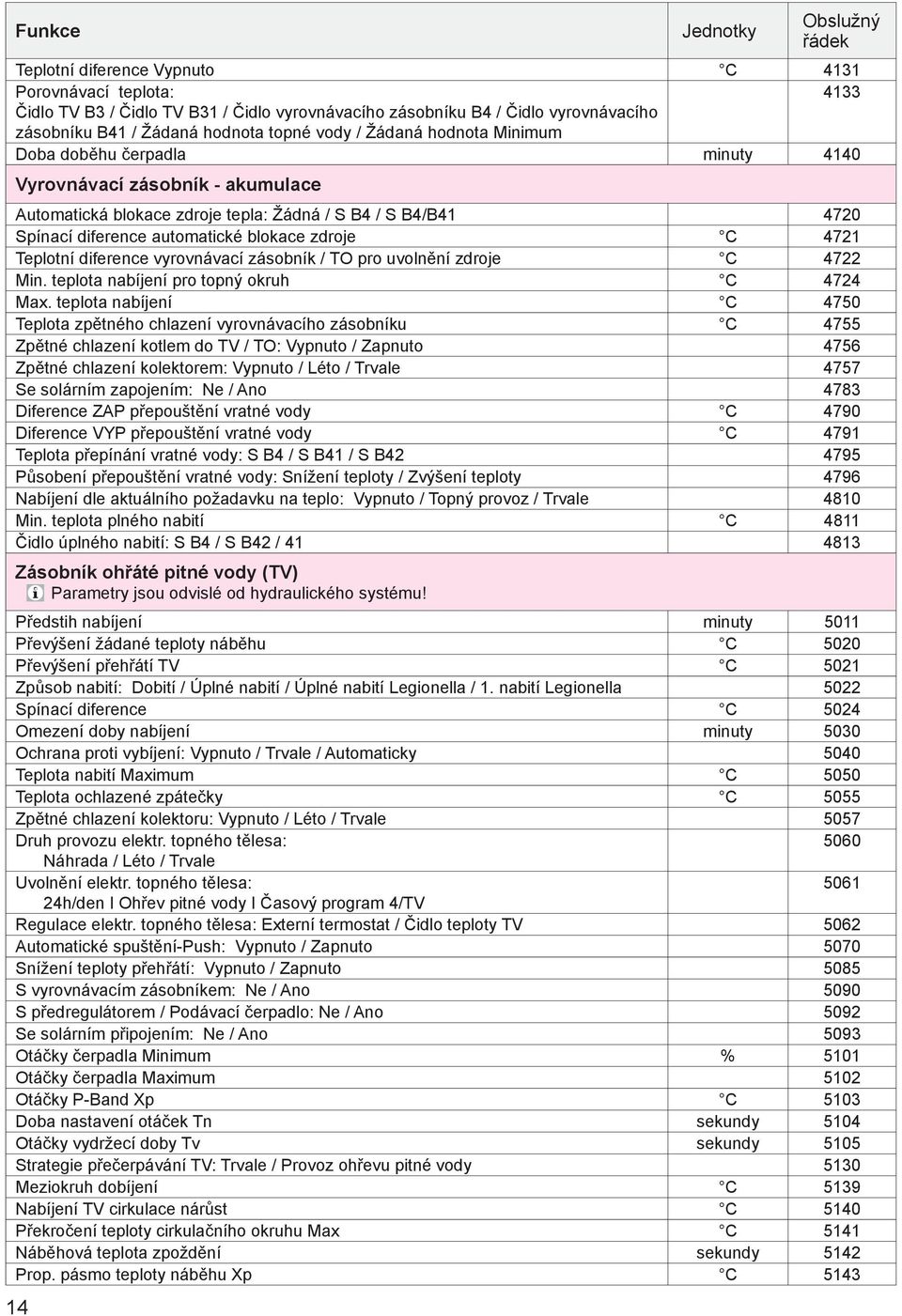

14 Funkce 14 Jednotky Obslužný řádek Teplotní diference Vypnuto C 4131 Porovnávací teplota: 4133 Čidlo TV B3 / Čidlo TV B31 / Čidlo vyrovnávacího zásobníku B4 / Čidlo vyrovnávacího zásobníku B41 / Žádaná hodnota topné vody / Žádaná hodnota Minimum Doba doběhu čerpadla minuty 4140 Vyrovnávací zásobník - akumulace Automatická blokace zdroje tepla: Žádná / S B4 / S B4/B Spínací diference automatické blokace zdroje C 4721 Teplotní diference vyrovnávací zásobník / TO pro uvolnění zdroje C 4722 Min. teplota nabíjení pro topný okruh C 4724 Max. teplota nabíjení C 4750 Teplota zpětného chlazení vyrovnávacího zásobníku C 4755 Zpětné chlazení kotlem do TV / TO: Vypnuto / Zapnuto 4756 Zpětné chlazení kolektorem: Vypnuto / Léto / Trvale 4757 Se solárním zapojením: Ne / Ano 4783 Diference ZAP přepouštění vratné vody C 4790 Diference VYP přepouštění vratné vody C 4791 Teplota přepínání vratné vody: S B4 / S B41 / S B Působení přepouštění vratné vody: Snížení teploty / Zvýšení teploty 4796 Nabíjení dle aktuálního požadavku na teplo: Vypnuto / Topný provoz / Trvale 4810 Min. teplota plného nabití C 4811 Čidlo úplného nabití: S B4 / S B42 / Zásobník ohřáté pitné vody (TV) Parametry jsou odvislé od hydraulického systému! Předstih nabíjení minuty 5011 Převýšení žádané teploty náběhu C 5020 Převýšení přehřátí TV C 5021 Způsob nabití: Dobití / Úplné nabití / Úplné nabití Legionella / 1. nabití Legionella 5022 Spínací diference C 5024 Omezení doby nabíjení minuty 5030 Ochrana proti vybíjení: Vypnuto / Trvale / Automaticky 5040 Teplota nabití Maximum C 5050 Teplota ochlazené zpátečky C 5055 Zpětné chlazení kolektoru: Vypnuto / Léto / Trvale 5057 Druh provozu elektr. topného tělesa: 5060 Náhrada / Léto / Trvale Uvolnění elektr. topného tělesa: h/den I Ohřev pitné vody I Časový program 4/TV Regulace elektr. topného tělesa: Externí termostat / Čidlo teploty TV 5062 Automatické spuštění-push: Vypnuto / Zapnuto 5070 Snížení teploty přehřátí: Vypnuto / Zapnuto 5085 S vyrovnávacím zásobníkem: Ne / Ano 5090 S předregulátorem / Podávací čerpadlo: Ne / Ano 5092 Se solárním připojením: Ne / Ano 5093 Otáčky čerpadla Minimum % 5101 Otáčky čerpadla Maximum 5102 Otáčky P-Band Xp C 5103 Doba nastavení otáček Tn sekundy 5104 Otáčky vydržecí doby Tv sekundy 5105 Strategie přečerpávání TV: Trvale / Provoz ohřevu pitné vody 5130 Meziokruh dobíjení C 5139 Nabíjení TV cirkulace nárůst C 5140 Překročení teploty cirkulačního okruhu Max C 5141 Náběhová teplota zpoždění sekundy 5142 Prop. pásmo teploty náběhu Xp C 5143

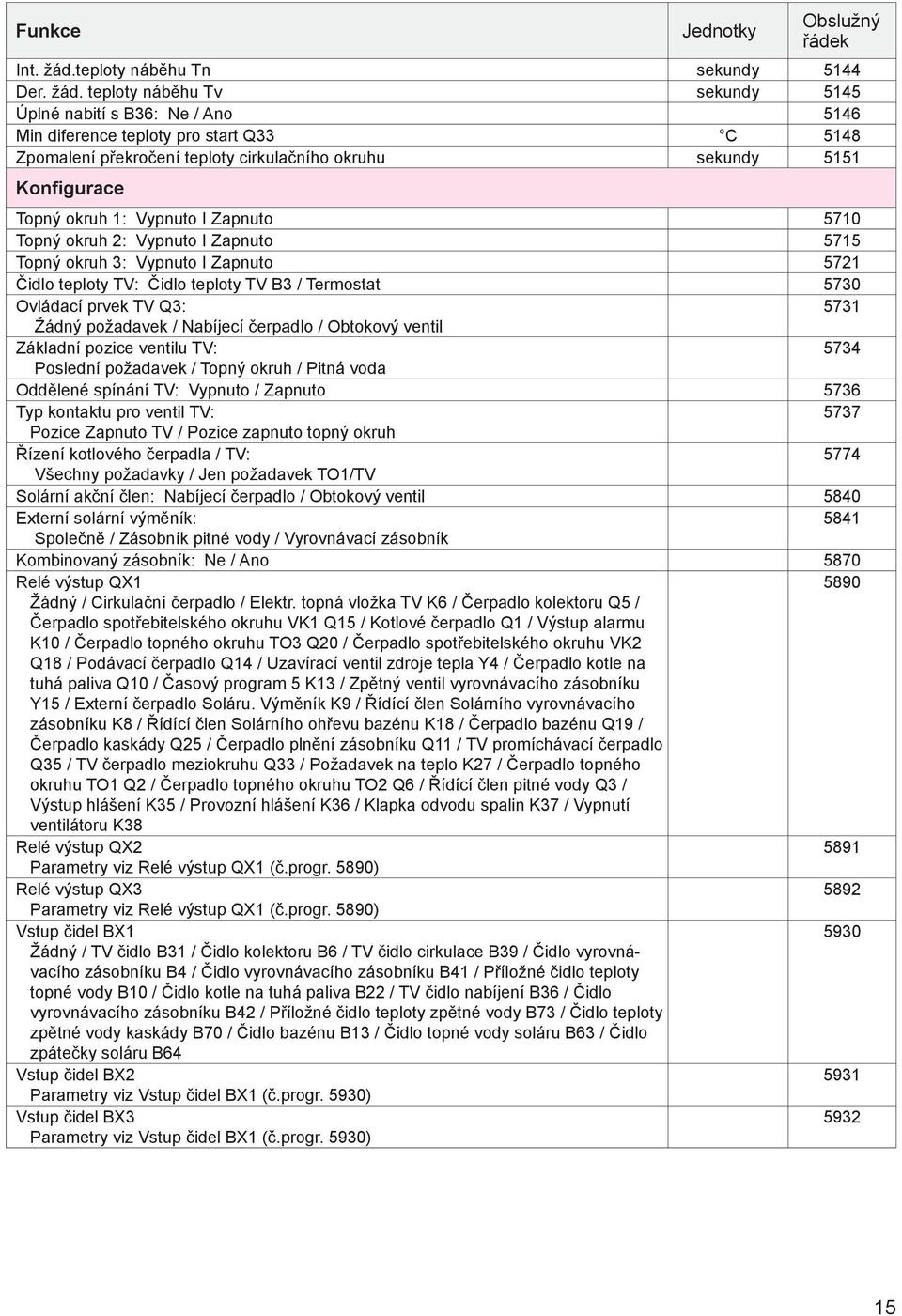

15 Funkce Jednotky Obslužný řádek Int. žád.teploty náběhu Tn sekundy 5144 Der. žád. teploty náběhu Tv sekundy 5145 Úplné nabití s B36: Ne / Ano 5146 Min diference teploty pro start Q33 C 5148 Zpomalení překročení teploty cirkulačního okruhu sekundy 5151 Konfigurace Topný okruh 1: Vypnuto I Zapnuto 5710 Topný okruh 2: Vypnuto I Zapnuto 5715 Topný okruh 3: Vypnuto I Zapnuto 5721 Čidlo teploty TV: Čidlo teploty TV B3 / Termostat 5730 Ovládací prvek TV Q3: 5731 Žádný požadavek / Nabíjecí čerpadlo / Obtokový ventil Základní pozice ventilu TV: 5734 Poslední požadavek / Topný okruh / Pitná voda Oddělené spínání TV: Vypnuto / Zapnuto 5736 Typ kontaktu pro ventil TV: 5737 Pozice Zapnuto TV / Pozice zapnuto topný okruh Řízení kotlového čerpadla / TV: 5774 Všechny požadavky / Jen požadavek TO1/TV Solární akční člen: Nabíjecí čerpadlo / Obtokový ventil 5840 Externí solární výměník: 5841 Společně / Zásobník pitné vody / Vyrovnávací zásobník Kombinovaný zásobník: Ne / Ano 5870 Relé výstup QX Žádný / Cirkulační čerpadlo / Elektr. topná vložka TV K6 / Čerpadlo kolektoru Q5 / Čerpadlo spotřebitelského okruhu VK1 Q15 / Kotlové čerpadlo Q1 / Výstup alarmu K10 / Čerpadlo topného okruhu TO3 Q20 / Čerpadlo spotřebitelského okruhu VK2 Q18 / Podávací čerpadlo Q14 / Uzavírací ventil zdroje tepla Y4 / Čerpadlo kotle na tuhá paliva Q10 / Časový program 5 K13 / Zpětný ventil vyrovnávacího zásobníku Y15 / Externí čerpadlo Soláru. Výměník K9 / Řídící člen Solárního vyrovnávacího zásobníku K8 / Řídící člen Solárního ohřevu bazénu K18 / Čerpadlo bazénu Q19 / Čerpadlo kaskády Q25 / Čerpadlo plnění zásobníku Q11 / TV promíchávací čerpadlo Q35 / TV čerpadlo meziokruhu Q33 / Požadavek na teplo K27 / Čerpadlo topného okruhu TO1 Q2 / Čerpadlo topného okruhu TO2 Q6 / Řídící člen pitné vody Q3 / Výstup hlášení K35 / Provozní hlášení K36 / Klapka odvodu spalin K37 / Vypnutí ventilátoru K38 Relé výstup QX Parametry viz Relé výstup QX1 (č.progr. 5890) Relé výstup QX Parametry viz Relé výstup QX1 (č.progr. 5890) Vstup čidel BX Žádný / TV čidlo B31 / Čidlo kolektoru B6 / TV čidlo cirkulace B39 / Čidlo vyrovnávacího zásobníku B4 / Čidlo vyrovnávacího zásobníku B41 / Příložné čidlo teploty topné vody B10 / Čidlo kotle na tuhá paliva B22 / TV čidlo nabíjení B36 / Čidlo vyrovnávacího zásobníku B42 / Příložné čidlo teploty zpětné vody B73 / Čidlo teploty zpětné vody kaskády B70 / Čidlo bazénu B13 / Čidlo topné vody soláru B63 / Čidlo zpátečky soláru B64 Vstup čidel BX Parametry viz Vstup čidel BX1 (č.progr. 5930) Vstup čidel BX Parametry viz Vstup čidel BX1 (č.progr. 5930) 15

16 Funkce Jednotky Obslužný řádek Funkce vstupu H Žádný / BA-přepínání TO+TV / BA-přepínání TV / BA-přepínání TO / BA-přepínání TO1 / BA-přepínání TO2 / BA-přepínání TO3 / Uzávěr zdroje tapla / Chybové/poplachové hlášení / Požadavek spotřebitelského okruhu VK1 / Požadavek spotřebitelského okruhu VK2 / Zapnutí zdroje tepla pro bazén / Obtok přestoupení teploty / Zapnutí solárního ohřevu bazénu / Provozní úroveň TV / Provozní úroveň TO1 / Provozní úroveň TO2 / Provozní úroveň TO3 / Prostorový termostat TO1 / Prostorový termostat TO2 / Prostorový termostat TO3 / Termostat ohřevu pitné vody / Čítač impulzů / Zpětné hlášení klapky odvodu spalin / Zábrana startu / Požadavek spotřebitelského okruhu VK1 10V / Požadavek spotřebitelského okruhu VK2 10V / Přednost výkonu 10V Typ kontaktu H Klidový kontakt / Pracovní kontakt Vstupní napěťová hodnota 1 H1 Volt 5953 Funkční hodnota 1 H Vstupní napěťová hodnota 2 H1 Volt 5955 Funkční hodnota 2 H Funkce vstupu H Žádný / BA-přepínání TO+TV / BA-přepínání TV / BA-přepínání TO / BA-přepínání TO1 / BA-přepínání TO2 / BA-přepínání TO3 / Uzávěr zdroje tapla / Chybové/poplachové hlášení / Požadavek spotřebitelského okruhu VK1 / Požadavek spotřebitelského okruhu VK2 / Zapnutí zdroje tepla pro bazén / Obtok přestoupení teploty / Zapnutí solárního ohřevu bazénu / Provozní úroveň TV / Provozní úroveň TO1 / Provozní úroveň TO2 / Provozní úroveň TO3 / Prostorový termostat TO1 / Prostorový termostat TO2 / Prostorový termostat TO3 / Termostat ohřevu pitné vody / Čítač impulzů / Zpětné hlášení klapky odvodu spalin / Zábrana startu / Průběžné měření frekvence Hz Typ kontaktu H4 Klidový kontakt / Pracovní kontakt 5971 Vstupní hodnota 1 H Působení kontaktu 1 H Ext. max. žád. tepl. náběhu 5975 Ext. hranice výkonu Působení kontaktu 2 H Funkce vstup H Žádný / BA-přepínání TO+TV / BA-přepínání TV / BA-přepínání TO / BA-přepínání TO1 / BA-přepínání TO2 / BA-přepínání TO3 / Uzávěr zdroje tapla / Chybové/poplachové hlášení / Požadavek spotřebitelského okruhu VK1 / Požadavek spotřebitelského okruhu VK2 / Zapnutí zdroje tepla pro bazén / Obtok přestoupení teploty / Zapnutí solárního ohřevu bazénu / Provozní úroveň TV / Provozní úroveň TO1 / Provozní úroveň TO2 / Provozní úroveň TO3 / Prostorový termostat TO1 / Prostorový termostat TO2 / Prostorový termostat TO3 / Termostat ohřevu pitné vody / Čítač impulzů / Zpětné hlášení klapky odvodu spalin / Zábrana startu Typ kontaktu H Klidový kontakt / Pracovní kontakt Funkce rozšiřovací modulu Žádný / Multifunkční / Topný okruh 1 / Topný okruh 2 / Topný okruh 3 / Solární ohřev pitné vody / Předregulátor/podávací čerpadlo Funkce rozšiřovací modulu Parametry viz (č.progr. 6020) Funkce rozšiřovací modulu Parametry viz (č.progr. 6020) Relé výstup QX21 Modul Parametry viz Relé výstup QX1 (č.progr. 5890) mimo zpětného hlášení klapky spalin! Relé výstup QX22 Modul 1 Parametry viz Relé výstup QX1 (č.progr. 5890) mimo zpětného hlášení klapky spalin!

17 Funkce Jednotky Obslužný řádek Relé výstup QX23 Modul Parametry viz Relé výstup QX1 (č.progr. 5890) mimo zpětného hlášení klapky spalin! Relé výstup QX21 Modul Parametry viz Relé výstup QX1 (č.progr. 5890) mimo zpětného hlášení klapky spalin! Relé výstup QX22 Modul Parametry viz Relé výstup QX1 (č.progr. 5890) mimo zpětného hlášení klapky spalin! Relé výstup QX23 Modul Parametry viz Relé výstup QX1 (č.progr. 5890) mimo zpětného hlášení klapky spalin! Relé výstup QX21 Modul Parametry viz Relé výstup QX1 (č.progr. 5890) mimo zpětného hlášení klapky spalin! Relé výstup QX22 Modul Parametry viz Relé výstup QX1 (č.progr. 5890) mimo zpětného hlášení klapky spalin! Relé výstup QX23 Modul Parametry viz Relé výstup QX1 (č.progr. 5890) mimo zpětného hlášení klapky spalin! Vstup čidel BX21 Modul Parametry viz Vstup čidel BX1 (č.progr. 5930) Vstup čidel BX22 Modul Parametry viz Vstup čidel BX1 (č.progr. 5930) Vstup čidel BX21 Modul 2 Parametry viz Vstup čidel BX1 (č.progr. 5930) 6042 Vstup čidel BX22 Modul Parametry viz Vstup čidel BX1 (č.progr. 5930) Vstup čidel BX21 Modul Parametry viz Vstup čidel BX1 (č.progr. 5930) Vstup čidel BX22 Modul Parametry viz Vstup čidel BX1 (č.progr. 5930) Funkce vstupu H2 Modul Žádný / BA-přepínání TO+TV / BA-přepínání TV / BA-přepínání TO / BA-přepínání TO1 / BA-přepínání TO2 / BA-přepínání TO3 / Uzávěr zdroje tapla / Chybové/poplachové hlášení / Požadavek spotřebitelského okruhu VK1 / Požadavek spotřebitelského okruhu VK2 / Zapnutí zdroje tepla pro bazén / Obtok přestoupení teploty / Zapnutí solárního ohřevu bazénu / Provozní úroveň TV / Provozní úroveň TO1 / Provozní úroveň TO2 / Provozní úroveň TO3 / Prostorový termostat TO1 / Prostorový termostat TO2 / Prostorový termostat TO3 / Termostat ohřevu pitné vody / Hlídač teploty TO / Zábrana startu / Požadavek spotřebitelského okruhu VK1 10V / Požadavek spotřebitelského okruhu VK2 10V / Přednost výkonu 10V Typ kontaktu H2 Modul Klidový kontakt / Pracovní kontakt Vstupní napěťová hodnota 1 H2 Modul 1 Volt 6049 Funkční hodnota pro teplotu 1 H2 Modul Vstupní napěťová hodnota 2 H2 Modul 1 Volt 6051 Funkční hodnota pro teplotu 2 H2 Modul Funkce vstupu H2 Modul Parametry viz Funkce vstup H2 Modul 2 (č.progr. 6046) Typ kontaktu H2 Modul Klidový kontakt / Pracovní kontakt Vstupní napěťová hodnota 1 H2 Modul 2 Volt 6057 Funkční hodnota pro teplotu 1 H2 Modul Vstupní napěťová hodnota 2 H2 Modul 2 Volt 6059 Funkční hodnota pro teplotu 2 H2 Modul

18 Funkce Jednotky Obslužný řádek Funkce vstupu H2 Modul Parametry viz Funkce vstup H2 Modul 2 (č.progr. 6046) Typ kontaktu H2 Modul Klidový kontakt / Pracovní kontakt Vstupní napěťová hodnota 1 H2 Modul 3 Volt 6065 Funkční hodnota pro teplotu 1 H2 Modul Vstupní napěťová hodnota 2 H2 Modul 3 Volt 6067 Funkční hodnota pro teplotu 2 H2 Modul Funkce výstupu P Žádný / Kotlové čerpadlo Q1 / Čerpadlo ohřevu pitné vody Q3 / TV Čerpadlo meziokruhu Q33 / Čerpadlo topného okruhu TO1 Q2 / Čerpadlo topného okruhu TO2 Q6 / Čerpadlo topného okruhu TO3 Q20 / Čerpadlo kolektoru Q5 / Externí čerpadlo soláru. Výměník K9 / Čerpadlo vyrovnávacího zásobníku soláru K8 / Čerpadlo solárního ohřevu bazénu K18 Typ čidla kolektoru: NTC / PT Korekce čidla kolektoru C 6098 Korekce venkovního čidla C 6100 Časová konstanta budovy hodiny 6110 Centrála řízení žádaných hodnot C 6117 Ochrana proti zamrznutí zařízení: Vypnuto / Zapnuto 6120 Uložení stavu čidel: Ne / Ano 6200 Kontrolní číslo zdroje tepla Kontrolní číslo zdroje tepla Kontrolní číslo zásobníku 6215 Kontrolní číslo topného okruhu 6217 Verze software 6220 Systém LPB Adresa přístroje 6600 Adresa segmentu 6601 Funkce napájení Bus: Vypnuto / Automaticky 6604 Stav napájení Bus: Vypnuto / Zapnuto 6605 Zobrazení systém. hlášení: Ne / Ano 6610 Prodleva alarmu 6612 Rozsah účinnosti centrálního přepínání: Segment / Systém 6620 Přepnutí na Léto: Lokální / Centrální 6621 Přepnutí na druh provozu: Lokální / Centrální 6623 Ruční zablokování zdroje tepla: Lokální / Segment 6624 Přiřazení ohřevu pitné vody TV: 6625 Lokální topné okruhy I Všechny topné okruhy v segmentu I Všechny topné okruhy v systému Provoz časových hodin: Autonom I Slave bez dálkového nastavení I 6640 Slave s dálkovým nastavením I Master Zdroj informací o venkovní teplotě 6650 Poruchy Hlášení 6700 Interní SW kód diagnostiky 6705 Aktuální hodnota chybové fáze 6706 Reset relé alarmu: Ne / Ano 6710 Alarm teploty náběhu 1 minuty 6740 Alarm teploty náběhu 2 minuty 6741 Alarm teploty náběhu P minuty 6742 Alarm teploty kotle minuty 6743 Alarm nabíjení TV hodiny

19 Funkce Historie 1 - Datum / čas - Kód chyby 1 Kód diagnostiky SW 1 - FA fáze 1 Historie 2 - Datum / čas - Kód chyby 2 Kód diagnostiky SW 2 - FA fáze 2 Historie 3 - Datum / čas - Kód chyby 3 Kód diagnostiky SW 3 - FA fáze 3.Další historie poruch 4 až 19 Historie 20 - Datum / čas - Kód chyby 20 Kód diagnostiky SW 20 - FA fáze 20 Údržba / servis Jednotky Obslužný řádek Interval údržby podle provozních hodin hořáku hodiny 7040 Provozní hodiny hořáku od servisu hodiny 7041 Interval údržby podle počtu startů hořáku 7042 Starty hořáku od servisu 7043 Interval servisu měsíce 7044 Doba od posledního servisu měsíce 7045 Mez otáček ventilátoru pro servisní hlášení otáčky 7050 Hlášení ionizačního proudu: Ne / Ano 7051 Funkce kominík: Vypnuto / Zapnuto 7130 Ruční provoz: Vypnuto / Zapnuto 7140 Funkce vypnutí regulátoru: Vypnuto / Zapnuto 7143 Žádaná hodnota vypnutí regulátoru: Vypnuto / Zapnuto 7145 Telefon na servis 7170 Pstick místo v paměti 7250 Pstick Bez Datová sada 7251 Pstick příkaz: Žádná operace / Číst ze Stick / Zapisovat na Stick 7252 Pstick vývoj % 7253 Pstick stav Žádný Stick / Stick připraven / Zapisovat na Stick / Číst ze Stick / EMV test aktivní / Zapisovat chyby / Číst chyby / Inkompatibilní datová sada / Chybný Stick-typ / Chybný Stick-formát / Přezkoušet datovou sadu / Uzavřít datovou sadu / Číst uzávěry 7254 Test vstupů / výstupů Test relé 7700 Žádný test / Vše vypnuto / Relé výstup QX1 / Relé výstup QX2 / Relé výstup QX3 / Relé výstup QX21 Modul1 / Relé výstup QX22 Modul1 / Relé výstup QX23 Modul1 / Relé výstup QX21 Modul2 / Relé výstup QX22 Modul2 / Relé výstup QX23 Modul2 / Relé výstup QX21 Modul3 / Relé výstup QX22 Modul3 / Relé výstup QX23 Modul3 I Venkovní teplota B Teplota pitné vody TV B3/B Teplota kotle B Teplota čidla BX Teplota čidla BX Teplota čidla BX Teplota čidla BX21 Modul

20 Funkce 20 Jednotky Obslužný řádek Teplota čidla BX22 Modul Teplota čidla BX21 Modul Teplota čidla BX22 Modul Teplota čidla BX21 Modul Teplota čidla BX22 Modul Napěťový signál H Stav kontaktu H1: Otevřený / Zavřený 7841 Napěťový signál H2 Modul Stav kontaktu H2 Modul 1: Otevřený / Zavřený 7846 Napěťový signál H2 Modul Stav kontaktu H2 Modul 2: Otevřený / Zavřený 7849 Napěťový signál H2 Modul Stav kontaktu H2 Modul 3: Otevřený / Zavřený 7852 Stav kontaktu H4: Otevřený / Zavřený 7860 Frekvence H Stav kontaktu H5: Otevřený / Zavřený 7865 Stav kontaktu H6: Otevřený / Zavřený 7872 Stav zařízení Topný okruh Topný okruh Topný okruh Ohřev pitné vody TV 8003 Kotel 8005 Solár 8007 Kotel na dřevo 8008 Hořák 8009 Vyrovnávací zásobník 8010 Bazén 8011 Diagnóza kaskády Priorita / Stav zdroje tepla 1 Chybí / V poruše / Ruční prpvoz aktivní / Uzávěr zdroje tepla aktivní / Funkce kominík aktivní / Dočasný není k dispozici / Ohraničení venkovní teploty aktivní / Není uvolněno / Uvolněno Priorita / Stav zdroje tepla 2 Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Priorita / Stav zdroje tepla 3 Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Priorita / Stav zdroje tepla 4 Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Priorita / Stav zdroje tepla 5 Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Priorita / Stav zdroje tepla 6 Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Priorita / Stav zdroje tepla 7 Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Priorita / Stav zdroje tepla 8 Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Priorita / Stav zdroje tepla 9 Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Priorita / Stav zdroje tepla 10 Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Priorita / Stav zdroje tepla 11 Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Priorita / Stav zdroje tepla 12 Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)!

21 Funkce Jednotky Obslužný řádek Priorita / Stav zdroje tepla Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Priorita / Stav zdroje tepla Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Priorita / Stav zdroje tepla Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Priorita / Stav zdroje tepla Parametry viz Priorita / Stav zdroje tepla 1 (č.progr. 8100)! Kaskádní náběhová teplota 8138 Žádaná teplota kaskády 8139 Kaskádní teplota zpátečky 8140 Žádaná teplota zpátečky kaskády 8141 Aktuální pořadí přepínání zdrojů tepla 8150 Diagnostika Zdroje tepla Kotlové čerpadlo Q Otáčky kotlového čerpadla 8308 Teplota kotle 8310 Žádaná hodnota teploty kotle Bod sepnutí kotle 8312 Teplota zpátečky kotle 8314 Otáčky ventilátoru 8323 Aktuální řízení ventilátoru 8325 Relativní výkon 8326 Ionizační proud 8329 Provozní hodiny 1.stupně hořáku 8330 Počet startů 1.stupně 8331 Provozní hodiny vytápění 8338 Provozní hodiny TV 8339 Aktuální číslo fáze 8390 Stav čerpadla kolektoru 1 Q Solární akční člen zásobníku K Solární akční člen bazénu K Teplota kolektoru 1 B Max teplota kolektoru Min teplota kolektoru Teplotní diference kolektor 1 / výměník TV 8513 Teplotní diference kolektor 1 / vyrovnávací zásobník 8514 Teplotní diference kolektor 1 / bazén 8515 Teplota náběhu soláru pro solární zisk B Teplota zpátečky soláru pro solární zisk B Denní zisk energie ze soláru 8526 Celkový zisk energie ze soláru 8527 Provozní hodiny solárního zisku 8530 Provozní hodiny přehřátí kolektoru soláru 8531 Provozní hodiny čerpadla kolektoru 8532 Teplota kotle na dřevo B Provozní hodiny kotle na dřevo 8570 Diagnostika Spotřebiče tepla Venkovní teplota 8700 Min. venkovní teplota 8701 Max. venkovní teplota 8702 Tlumená venkovní teplota 8703 Geometrická venkovní teplota 8704 Čerpadlo TO1: Vypnuto / Zapnuto 8730 Směšovací ventil TO1 otvírá: Vypnuto / Zapnuto

22 Funkce Jednotky Obslužný řádek Směšovací ventil TO1 zavírá: Vypnuto / Zapnuto 8732 Otáčky čerpadla topného okruhu TO Teplota prostoru TO Žádaná hodnota teploty prostoru TO1 Teplota náběhu TO Žádaná hodnota teploty topné vody TO1 8 Prostorový termostat TO1: Žádná potřeba / Potřeba 8749 Čerpadlo topného okruhu TO2: Vypnuto / Zapnuto 8760 Směšovací ventil TO2 otvírá: Vypnuto / Zapnuto 8761 Směšovací ventil TO2 zavírá: Vypnuto / Zapnuto 8762 Otáčky čerpadla topného okruhu TO Teplota prostoru TO Žádaná hodnota teploty prostoru TO2 Teplota náběhu TO Prostorový termostat TO2: Žádná potřeba / Potřeba 8779 Čerpadlo topného okruhu TO3: Vypnuto / Zapnuto 8790 Ventil TO3 otevírá: Vypnuto / Zapnuto 8791 Ventil TO3 zavírá: Vypnuto / Zapnuto 8792 Otáčky čerpadla topného okruhu TO Teplota prostoru TO Žádaná hodnota teploty prostoru TO3 Teplota náběhu TO Žádaná hodnota teploty topné vody TO3 Prostorový termostat TO3: Žádná potřeba / Potřeba 8809 Čerpadlo pitné vody TV: Vypnuto / Zapnuto 8820 Otáčky čerpadla pitné vody TV 8825 Otáčky čerpadla přečerpávacího okruhu pitné vody TV 8826 Teplota pitné vody TV B3 horní 8830 Žádaná hodnota teploty pitné vody TV 8831 Teplota pitné vody TV B31 spodní 8832 Teplota cirkulace pitné vody TV 8835 Teplota nabíjení pitné vody TV 8836 Žádaná teplota náběhu okruhu spotřeby VK Žádaná teplota náběhu okruhu spotřeby VK Žádaná teplota náběhu okruhu bazénu VK Teplota bazénu B Žádaná teplota bazénu 8901 Teplota předregulace 8930 Žádaná teplota předregulace 8931 Společná teplota náběhu B Společná žádaná teplota náběhu 8951 Společná teplota zpátečky 8952 Žádaný výkon náběhu 8962 Teplota vyrovnávacího zásobníku B4 horní 8980 Žádaná hodnota vyrovnávacího zásobníku 8981 Teplota vyrovnávacího zásobníku B41 dolní 8982 Teplota vyrovnávacího zásobníku B42 střední 8983 Relé výstup QX1: Vypnuto / Zapnuto 9031 Relé výstup QX2: Vypnuto / Zapnuto 9032 Relé výstup QX3: Vypnuto / Zapnuto 9033 Relé výstup QX21: Vypnuto / Zapnuto Modul Relé výstup QX22: Vypnuto / Zapnuto Modul Relé výstup QX23: Vypnuto / Zapnuto Modul Relé výstup QX21: Vypnuto / Zapnuto Modul Relé výstup QX22: Vypnuto / Zapnuto Modul Relé výstup QX23: Vypnuto / Zapnuto Modul

23 Funkce Jednotky Obslužný řádek Relé výstup QX21: Vypnuto / Zapnuto Modul Relé výstup QX22: Vypnuto / Zapnuto Modul Relé výstup QX23: Vypnuto / Zapnuto Modul Automatika řízení hořáku Doba předvětrání sekundy 9500 Žádané otáčky ventilátoru při předvětrání 9504 Žádané otáčky ventilátoru při zapálení 9512 Min. žádané provozní otáčky ventilátoru 9524 Max. žádané provozní otáčky ventilátoru 9529 Doba dovětrání 9540 Hodnoty Info Chybové hlášení Hlášení údržby Žádaná hodnota ruční provoz Žádaná hodnota STOP-regulátor Teplota kotle Stav Topný okruh 1 Stav Topný okruh 2 Stav Topný okruh 3 Stav ohřev pitné vody (TUV) Stav kotel Stav Solar Stav kotel na tuhá paliva Stav vyrovnávací zásobník Stav bazén Rok Datum Hodinový čas Telefon služby zákazníkům-servis UPOZORNĚNÍ Parametry s čísly programů 1 54 jsou uloženy pouze v přístroji QAA75. Všechny parametry od čísla programu 500 jsou uloženy v LMS a přístroj QAA75 je po připojení automaticky převezme-aktualizuje. 23

24 7. TABULKY HODNOT ODPORU ČIDEL Čidla venkovní teploty Teplota [ C] Odpor [Ω] Následující hodnoty jsou platné pro příložné čidlo QAD36 a čidlo pro umístění do jímky QAZ 36 Teplota [ C] Odpor [Ω] Místo na poznámky 24

25 8. LEGENDA OZNAČENÍ NAPROGRAMOVATELNÝCH ČIDEL A VÝSTUPŮ Programovatelné využití ČIDEL Programovatelné využití VÝSTUPNÍCH RELÉ B1 B12 B16 B2 B22 B3 B31 B35 B36 B38 B4 B41 B42 B15 B39 B6 B63 B64 B7 B70 B73 B8 B9 B10 B13 Čidlo náběhu TO1 Čidlo náběhu TO2 Čidlo náběhu TO3 Čidlo kotlové vody Čidlo kotle na dřevo Čidlo TUV horní Čidlo TUV spodní Čidlo předregulace TUV Čidlo nabíjení TUV externí výměník Čidlo průtokové přípravy TUV Čidlo vyrovnávacího zásobníku horní Čidlo vyrovnávacího zásobníku spodní Čidlo vyrovnávacího zásobníku střední Čidlo teploty předregulace Čidlo cirkulace TUV Čidlo solárního kolektoru Čidlo výstup soláru (měření spotřeby) Čidlo zpátečky soláru (měření spotřeby) Čidlo zpátečky Kaskádní čidlo zpátečky Společné čidlo zpátečky Čidlo teploty spalin Čidlo venkovní teploty Společné čidlo náběhu Čidlo bazénu Q1 Čerpadlo kotle Q2 Čerpadlo TO1 Q3 Čerpadlo TUV Q4 Cirkulační čerpadlo TUV Q5 Čerpadlo solárního kolektoru Q6 Čerpadlo TO2 Q10 Čerpadlo kotle na dřevo Q11 Nabíjecí čerpadlo akumulace Q12 Čerpadlo bypassu Q14 Podávací čerpadlo Q15 H čerpadlo okruh spotřeby 1 Q18 H čerpadlo okruh spotřeby 2 Q19 H čerpadlo okruh spotřeby 3 Q20 Čerpadlo TO3 Q21 2.stupeň čerpadla TO1 Q22 2.stupeň čerpadla TO2 Q23 2.stupeň čerpadla TO3 Q33 Čerpadlo meziokruhu TUV vrstveného zásobníku Y1/2 Směšovací ventil TO1 Y5/6 Směšovací ventil TO 2 Y11/12 Směšovací ventil TO 3 Y4 Blokovací ventil zdroje Y15 Venti zpátečky vyrovnávacího zásobníku K8 Solární akční člen zásobníku K9 Solární čerpadlo externího výměníku K10 Alarmový výstup K13 Časový program 5 K18 Solární akční člen bazénu Programovatelné možnosti využití H vstupů Přepínání provozu TO+TUV Přepínání provozu TUV Přepínání provozu TO Přepínání provozu TO1 Přepínání provozu TO2 Přepínání provozu TO3 Zablokování zdroje Alarmová/chybová hlášení Požadavek spotřeby VK1 Požadavek spotřeby VK2 Uvolnění bazénu pro zdroj Odběr přebytečného tepla Uvolnění bazénu pro solár Druh provozu TUV Druh provozu TO1 Druh provozu TO2 Druh provozu TO3 Prostorový termostat TO1 Prostorový termostat TO2 Prostorový termostat TO3 FlowSwitch přípravy TUV Termostat TUV Prostorový termostat TO Zamezení startu Kotlový průtokový spínač Tlaková blokace kotle Požadavek spotřeby VK V Požadavek spotřeby VK V Měřeni tlaku 0-10 V Výkonový předstih 0-10 V 25

26 9. ROZŠIŘOVACÍ KOMPONENTY REGULACE SIEMENS Jednotka AGU (montáž do kotle) pro rozšíření vstupů a výstupů elektroniky kotle AGU DESKA ELEKTRONIKY LMS15 V KOTLI Připojení AGU k desce elektroniky a ke svorkovnici elektr. napájení v kotli MONTÁŽ na elektroinstalační krabici v kotli Jednotka AVS 75 (montáž na stěnu) pro rozšíření vstupů a výstupů elektroniky kotle Připojení ke svorkovnici kotle. Na jedno LMS kotle lze připojit max. 3 rozšiřovací moduly Tabulka použitelnosti vstupů a výstupů AGU AVS L - N Připojení 230 V / 50 Hz Max. 2 A Max. 10 A QX21 - N Programovatelné relé výstup 230 V Max. 1 A Max. 6 A QX22 - N Programovatelné relé výstup 230 V Max. 1 A Max. 6 A QX23 - N Programovatelné relé výstup 230 V Max. 1 A Max. 6 A BX21 - M Teplotní sonda NTC programovatelná 10 kω / 20 C 10 kω / 20 C BX22 - M Teplotní sonda NTC programovatelná 10 kω / 20 C 10 kω / 20 C H2 - M Programovatelný vstup digitální / analogový 12 VDC / 0-10 V DC 12 VDC / 0-10 V DC X50 Připojení komunikace s LMS v kotli BSB protokol BSB protokol 26

27 E Porucha 10 Čidlo venkovní teploty 20 Čidlo na výstupu topné vody Vnitřní kód Popis poruchy Topný okruh spuštěn bez pokynu (termostat, prostorová jednotka, vnější jednotka) nebo porucha venkovního čidla 1 Zkrat 2 Otevřený (přerušený) obvod Čidlo na výstupu topné vody Čidlo kotle na dřevo nenalezeno nebo zkratováno 25 kotel na dřevo 26 Čidlo společného výstupu Čidlo společného výstupu B10 nenalezeno nebo zkratováno 539 Zkrat (nepřechodné zablokování) 540 Otevřený obvod (nepřechodné zablokování) 28 Čidlo spalin 543 Zkrat (přechodné zablokování) 544 Otevřený obvod (přechodné zablokování) 30 Čidlo na výstupu 1. okruhu Čidlo smíšeného okruhu 1 nenalezeno nebo zkratováno Čidlo výstupu studené vody Čidlo výstupu chlazení nenalezeno nebo zkratováno 31 /chlazení 32 Čidlo na výstupu 2 Čidlo smíšeného okruhu 2 nenalezeno nebo zkratováno 38 Regulační čidlo na výstupu primárního okruhu Regulační čidlo na výstupu primárního okruhu nenalezeno nebo zkratováno 1 Zkrat 40 Čidlo zpátečky 2 Otevřený (přerušený) obvod 46 Čidlo zpátečky kaskády Čidlo zpátečky kaskády nenalezeno nebo zkratováno 47 Čidlo společné zpátečky Čidlo společné zpátečky nenalezeno nebo zkratováno 50 Čidlo TV (kotel se 1 Zkrat zásobníkem) 2 Otevřený (přerušený) obvod 52 Čidlo TV soláru 2 Čidlo TV soláru nenalezeno nebo zkratováno 54 Čidlo na výstupu TV Čidlo na výstupu TV nenalezeno nebo zkratováno 57 Čidlo cirkulace TV Čidlo cirkulace TV nenalezeno nebo zkratováno 60 Čidlo prostorové teploty 1 Prostorové čidlo 1 nenalezeno nebo zkratováno 65 Čidlo prostorové teploty 2 Prostorové čidlo 2 nenalezeno nebo zkratováno 68 Čidlo prostorové teploty 3 Prostorové čidlo 3 nenalezeno nebo zkratováno 70 Čidlo teploty zásobníku 1 Čidlo zásobníku 1 nenalezeno nebo zkratováno 71 Čidlo teploty zásobníku 2 Čidlo zásobníku 2 nenalezeno nebo zkratováno 72 Čidlo teploty zásobníku 3 Čidlo zásobníku 3 nenalezeno nebo zkratováno 73 Čidlo teploty kolektoru 1 Čidlo kolektoru 1 nenalezeno nebo zkratováno 74 Čidlo teploty kolektoru 2 Čidlo kolektoru 2 nenalezeno nebo zkratováno 78 Čidlo tlaku vody 10. Kódy chyb 506 Zkrat (nepřechodné zablokování) 560 Zkrat (přechodné zablokování) 793 Chyba napouštění z důvodu nedostatečného tlaku (nepřechodné zablokování) 797 Chyba napouštění z důvodu nedostatečného tlaku (přechodné zablokování) 81 LPB, zkrat, chyba Závada na komunikačním bus kabelu komunikace 82 LPB, konfl iktní nastavení 2 nebo více prostorových jednotek řídí stejný topný okruh 83 BSB, zkrat Chybná či žádná komunikace 27
