2 Obsah Důležité bezpečnostní pokyny...3 Úvod...7 Přednosti projektoru... 7 Obsah balení při dodávce... 8 Vnější vzhled projektoru Ovládací prvky a funkce Umístění projektoru...16 Volba umístění Získání požadované velikosti promítaného obrazu Připojení...21 Připojení počítače nebo monitoru Připojení zařízení s video signálem Ovládání...30 Zapnutí projektoru Přizpůsobení promítaného obrazu Používání nabídek Zabezpečení projektoru Přepínání vstupního signálu Zvětšování a hledání detailů Výběr poměru stran Optimalizace obrazu Vytvoření vlastní spouštěcí obrazovky42 Nastavení časovače prezentace Dálkové stránkování Skrytí obrazu Zastavení obrazu Používání funkce FAQ - Časté dotazy44 Uzamknutí ovládacích tlačítek Provoz ve velkých nadmořských výškách Nastavení zvuku Přizpůsobení zobrazení nabídek projektoru Ovládání projektoru prostřednictvím sítě LAN Zobrazení obrazu pomocí softwaru Q Presenter Prezentace ze čtečky USB Ovládání vzdálené plochy pomocí softwaru Q Presenter Pero PointDraw (pouze MP780 ST)66 Vypnutí projektoru Ovládání nabídek Údržba...84 Péče o projektor Informace o lampě Odstraňování problémů 91 Technické údaje...92 Rozměry Instalace s upevněním na strop Tabulka časování Záruka a autorská práva Prohlášení regulátorů Obsah

3 Důležité bezpečnostní pokyny Tento projektor je zkonstruován a otestován podle nejnovějších norem pro bezpečnost zařízení v oblasti informačních technologií. Pro bezpečné používání výrobku je však důležité, abyste dodržovali pokyny, uvedené v této příručce a vyznačené na výrobku. Bezpečnostní pokyny 1. Přečtěte si prosím tuto příručku předtím, než začnete váš projektor používat. Uschovejte ji pro pozdější použití. 4. Během doby, kdy je lampa projektoru zapnutá, musí být vždy otevřena závěrka objektivu nebo odstraněna krytka objektivu. 2. Během provozu projektoru se nedívejte přímo do jeho objektivu. Intenzivní světelný paprsek by mohl poškodit váš zrak. 5. V některých zemích NENÍ napětí v elektrické síti stabilní. Váš projektor je zkonstruován tak, aby fungoval bezpečně při sí ovém napětí v rozmezí 100 až 240 V AC (střídavých); pokud však dojde k výpadkům nebo rázům napětí ±10 V, nemusí projektor fungovat správně. V oblastech, kde může docházet ke kolísání nebo výpadkům sí ového napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí, zařízení pro ochranu před napě ovými špičkami nebo zdroje stálého napájení (UPS). 3. Přenechejte opravy kvalifikovaným servisním technikům. 6. Během provozu neblokujte objektiv projektoru žádnými předměty, protože by mohlo dojít k zahřátí a deformaci těchto předmětů, nebo dokonce ke vzniku požáru. Chcete-li lampu dočasně vypnout, stiskněte tlačítko BLANK (Prázdná obrazovka) na projektoru nebo na dálkovém ovladači. Důležité bezpečnostní pokyny 3

4 Bezpečnostní pokyny (pokračování) 7. Během provozu je lampa velmi horká. Před demontáží celku projekční lampy za účelem výměny lampy počkejte přibližně 45 minut, než projektor vychladne. 10. Nestavte tento výrobek na nestabilní vozík, podstavec nebo stolek. Mohlo by dojít k pádu projektoru, což by mohlo způsobit jeho vážné poškození. 8. Nepoužívejte lampu po uplynutí její jmenovité životnosti. Při nadměrném používání lampy po uplynutí její jmenovité životnosti může ve výjimečných případech dojít k prasknutí lampy. 11. Nepokoušejte se tento projektor rozebírat. Uvnitř přístroje se používá nebezpečně vysoké napětí, které může v případě, že se dotknete součásti pod napětím, způsobit smrtelné zranění. Jedinou součástí, kterou mohou uživatelé vyměňovat, je lampa, která je opatřena vlastním snímatelným krytem. Za žádných okolností neodstraňujte žádné jiné kryty. Přenechejte opravy výhradně profesionálním servisním technikům s příslušnou kvalifikací. 9. Nikdy nevyměňujte celek projekční lampy ani žádné jiné elektronické součásti, aniž byste předtím odpojili projektor od sítě. 12. Během provozu projektoru si můžete všimnout, že z ventilační mřížky projektoru vystupuje proud teplého vzduchu a mírný zápach. Tento jev je naprosto normální a neznamená poruchu přístroje. 4 Důležité bezpečnostní pokyny

5 Bezpečnostní pokyny (pokračování) 13. Neinstalujte tento projektor do žádného z následujících prostředí: - Prostory s nedostatečnou ventilací nebo prostorově omezená místa. Zajistěte, aby byl projektor ve vzdálenosti alespoň 50 cm od stěn a aby vzduch volně proudil kolem projektoru. - Místa, kde může teplota dosahovat příliš vysokých hodnot (např. v automobilu se všemi zata ženými okny). - Místa, kde může nadměrná vlhkost, prach nebo cigaretový kouř znečistit optické komponenty, a zkrátit tak životnost projektoru a způsobit ztmavnutí obrazu. 14. Neblokujte ventilační otvory. - Nepokládejte projektor na přikrývky, lůžkoviny nebo jiné měkké povrchy. - Nezakrývejte tento projektor tkaninou ani žádnými jinými předměty. - Do blízkosti projektoru neumís ujte žádné hořlavé předměty. - Místa v blízkosti požárních hlásičů. - Místa, kde okolní teplota přesahuje 40 C. - Místa s nadmořskou výškou přesahující 3000 m. Jestliže dojde k vážnému poškození ventilačních otvorů, může vlivem nárůstu teploty uvnitř přístroje dojít k požáru. 15. Během provozu musí projektor stát na vodorovné ploše bez nerovností. - Nepoužívejte přístroj v případě, že je nakloněný zleva doprava pod úhlem přesahujícím 10 stupňů, nebo zepředu dozadu pod úhlem přesahujícím 15 stupňů. Používání projektoru, který není ve zcela vodorovné poloze, může způsobit selhání funkce nebo poškození lampy m (10000 stop) 0 m (0 stop) Důležité bezpečnostní pokyny 5

6 Bezpečnostní pokyny (pokračování) 16. Nestavte projektor nastojato ve svislém směru. Jinak by mohlo dojít k převrhnutí projektoru, což by mohlo mít za následek zranění osob nebo poškození přístroje. 18. Do blízkosti projektoru ani na projektor neumís ujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Pokud se do projektoru dostane vlhkost, odpojte jej ze sí ové zásuvky a požádejte společnost BenQ o opravu projektoru. 17. Nestoupejte na projektor ani na něj nestavte žádné předměty. Kromě pravděpodobného poškození projektoru by mohlo dojít i k jiným nehodám a možnému zranění. 19. Projektor umí zobrazovat obrácený obraz, který se využívá při instalaci projektoru pod strop. Při montáži projektoru používejte výhradně sadu BenQ pro montáž projektoru pod strop a zajistěte, aby byla instalace bezpečná. 6 Důležité bezpečnostní pokyny

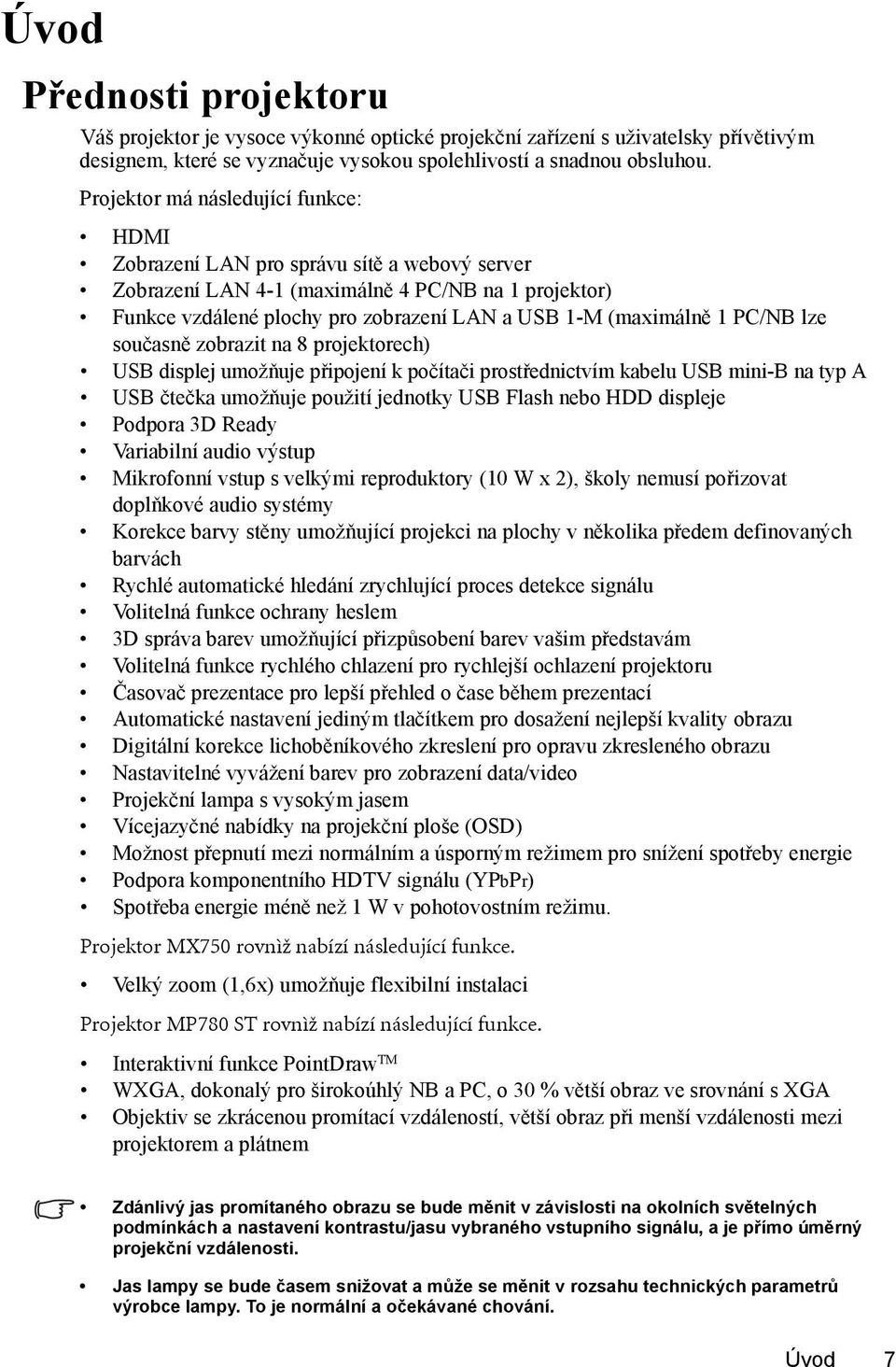

7 Úvod Přednosti projektoru Váš projektor je vysoce výkonné optické projekční zařízení s uživatelsky přívětivým designem, které se vyznačuje vysokou spolehlivostí a snadnou obsluhou. Projektor má následující funkce: HDMI Zobrazení LAN pro správu sítě a webový server Zobrazení LAN 4-1 (maximálně 4 PC/NB na 1 projektor) Funkce vzdálené plochy pro zobrazení LAN a USB 1-M (maximálně 1 PC/NB lze současně zobrazit na 8 projektorech) USB displej umožňuje připojení k počítači prostřednictvím kabelu USB mini-b na typ A USB čtečka umožňuje použití jednotky USB Flash nebo HDD displeje Podpora 3D Ready Variabilní audio výstup Mikrofonní vstup s velkými reproduktory (10 W x 2), školy nemusí pořizovat doplňkové audio systémy Korekce barvy stěny umožňující projekci na plochy v několika předem definovaných barvách Rychlé automatické hledání zrychlující proces detekce signálu Volitelná funkce ochrany heslem 3D správa barev umožňující přizpůsobení barev vašim představám Volitelná funkce rychlého chlazení pro rychlejší ochlazení projektoru Časovač prezentace pro lepší přehled o čase během prezentací Automatické nastavení jediným tlačítkem pro dosažení nejlepší kvality obrazu Digitální korekce lichoběníkového zkreslení pro opravu zkresleného obrazu Nastavitelné vyvážení barev pro zobrazení data/video Projekční lampa s vysokým jasem Vícejazyčné nabídky na projekční ploše (OSD) Možnost přepnutí mezi normálním a úsporným režimem pro snížení spotřeby energie Podpora komponentního HDTV signálu (YPbPr) Spotřeba energie méně než 1 W v pohotovostním režimu. Projektor MX750 rovnìž nabízí následující funkce. Velký zoom (1,6x) umožňuje flexibilní instalaci Projektor MP780 ST rovnìž nabízí následující funkce. Interaktivní funkce PointDraw TM WXGA, dokonalý pro širokoúhlý NB a PC, o 30 % větší obraz ve srovnání s XGA Objektiv se zkrácenou promítací vzdáleností, větší obraz při menší vzdálenosti mezi projektorem a plátnem Zdánlivý jas promítaného obrazu se bude měnit v závislosti na okolních světelných podmínkách a nastavení kontrastu/jasu vybraného vstupního signálu, a je přímo úměrný projekční vzdálenosti. Jas lampy se bude časem snižovat a může se měnit v rozsahu technických parametrů výrobce lampy. To je normální a očekávané chování. Úvod 7

8 Obsah balení při dodávce Jednotlivé součásti vybalte a zkontrolujte, zda máte všechny vyobrazené položky Pokud nějaká položka chybí, obra te se na prodejce, u něhož jste projektor zakoupili. Standardní příslušenství Dodávané příslušenství je přizpůsobeno vašemu regionu a může se lišit od zobrazeného příslušenství. *Záruční list se dodává jen v některých regionech. Požádejte prosím o podrobné informace svého prodejce. Projektor MX750 Projektor MP780 ST Dálkový ovladač s bateriemi Sí ový kabel VGA kabel Průvodce rychlým používáním Pouze MP780 ST CD s návodem k obsluze Záruční list* Pero PointDraw TM Kabel USB mini-b na typ A Kabel USB B na typ A 8 Úvod

9 Napájecí adaptér USB Držák pro pero PointDraw TM Řemínek na zápěstí pro pero PointDraw TM Stručný návod k obsluze pera PointDraw TM Interaktivní software Q Draw Volitelné příslušenství 1. Náhradní modul lampy 2. Sada pro montáž pod strop 3. Měkká brašna (standardní příslušenství pro model MX750) 4. Kabel RS Bezdrátový adaptér BenQ 6. Pero PointDraw TM 7. Souprava pro nástěnnou montáž Úvod 9

10 Vnější vzhled projektoru Přední/Horní strana (MX750) (MP780 ST) Zadní/spodní strana Vnější ovládací panel (Podrobné informace - viz Projektor na straně 11.) 2. Kryt lampy 3. Zaostřovací kroužek (MX750) Zaostřovací páčka (MP780 ST) 4. Projekční objektiv 5. Krytka objektivu 6. Ventilační otvory (odvod teplého vzduchu) 7. Reproduktory 8. Páčka nastavení zvětšení (pouze MX750) 9. Přední senzor infračerveného dálkového ovládání 10. Tlačítko pro rychlé odjištění 11. Výstupní zvukový konektor 12. Vstupní zvukový konektor 13. Vstupní konektor S-Video 14. Výstupní konektor signálu RGB 15. Vstupní konektor signálu RGB (PC)/komponentní video (YPbPr/ YCbCr) 16. Vstupní konektor HDMI 17. Konektor ovládání RS Konektor USB B 19. Konektor USB A 20. Vstupní sít ový konektor RJ Zadní senzor infračerveného dálkového ovládání 22. Zadní nastavitelná nožka 23. Konektor USB mini-b 24. Otvor pro zámek Kensington 25. Upínací otvory na strop 26. Výstup 12 V DC slouží k napájení vnějších zařízení, jako je plátno nebo ovládání osvětlení apod. Informace o připojení těchto zařízení získáte u prodejce. 27. Vstupní konektor video 28. Zdířka sí ového kabelu 29. Vstupní audiokonektor (L/P) 30. Vstupní konektor mikrofonu Úvod

11 Ovládací prvky a funkce Projektor MENU/EXIT Zobrazení nabídky na projekční ploše (OSD). Návrat do předchozí OSD nabídky, ukončení a uložení nastavení nabídky. 2. Keystone (Lichoběž. zkreslení)/tlačítka se šipkami ( / Nahoru, / Dolů) Pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem. Podrobné informace viz Korekce lichoběžníkového zkreslení na straně Šipka doleva/ Spuštění funkce FAQ (Časté dotazy). Podrobné informace viz Používání funkce FAQ - Časté dotazy na straně MODE/ENTER Pro výběr dostupného režimu nastavení obrazu. Podrobné informace viz Výběr režimu zobrazení na straně 39. Aktivuje vybranou položku OSD nabídky. Podrobné informace - viz Používání nabídek na straně BLANK Skrytí obrazu zobrazeného na projekční ploše. Podrobné informace viz Skrytí obrazu na straně AUTO Automatické určení nejlepšího časování obrazu pro zobrazený obraz. Podrobné informace viz Automatické přizpůsobení obrazu na straně II Napajeni/Indikátor POWER (Napájení) Přepínání projektoru mezi pohotovostním a provozním režimem. Podrobnosti viz Zapnutí projektoru na straně 30 a Vypnutí projektoru na straně 69 Během provozu projektoru svítí nebo bliká. Podrobné informace - viz Indikátory na straně Indikátor TEMP (Teplota lampy) Jestliže teplota projektoru stoupne na příliš vysokou hodnotu, rozsvítí se červeně. Podrobné informace viz Indikátory na straně Šipka doprava/ Pokud je na projekční ploše zobrazena OSD nabídka, slouží tlačítka #2, #3 a #9 jako směrové šipky k výběru požadované položky nabídky a úpravě nastavení. Podrobné informace viz Používání nabídek na straně 33. Aktivace zámku kláves panelu. Podrobné informace viz Uzamknutí ovládacích tlačítek na straně Indikátor LAMP (Lampa) Indikuje stav lampy. V případě provozních problémů lampy svítí nebo bliká. Podrobné informace viz Indikátory na straně SOURCE (Zdroj) Zobrazení lišty pro výběr zdroje vstupního signálu. Podrobné informace viz Přepínání vstupního signálu na straně 36. Úvod 11

12 Montáž projektoru Protože chceme, abyste byli s vaším projektorem BenQ maximálně spokojeni, musíme vás upozornit na některé bezpečnostní aspekty, jejichž cílem je předejít zranění osob a poškození majetku. Chcete-li projektor namontovat pod strop nebo na stěnu, důrazně vám doporučujeme použít vhodnou soupravu BenQ pro montáž projektoru pod strop nebo soupravu pro nástěnnou montáž. Zkontrolujte řádné a bezpečné provedení instalace. Pokud použijete soupravu pro montáž projektoru od jiného výrobce, než od společnosti BenQ, vystavujete se nebezpečí pádu projektoru ze stropu nebo stěny v důsledku nevyhovujícího upevnění vlivem použití nesprávného průměru nebo délky šroubů. Souprava BenQ pro montáž projektoru pod strop nebo na stěnu je k dispozici u prodejce, u kterého jste si zakoupili projektor BenQ. Společnost BenQ rovněž doporučuje, abyste si zakoupili samostatný bezpečnostní kabel kompatibilní se zámkem typu Kensington a řádně jej připevnili do otvoru pro zámek Kensington na projektoru a k základně montážní konzoly. Toto opatření slouží jako sekundární zabezpečení projektoru pro případ, že by se jeho připevnění k montážní konzole uvolnilo. 12 Úvod

13 Dálkový ovladač ON Zapíná projektor. Podrobné informace - viz Zapnutí projektoru na straně COMPUTER-1/COMPUTER-2 Zobrazuje signál RGB (PC)/komponentní video (YPbPr/YCbCr). 3. S-VIDEO Zobrazuje signál S-video. 4. MENU/EXIT Zobrazení nabídky na projekční ploše (OSD). Návrat do předchozí OSD nabídky, ukončení a uložení nastavení nabídky. Podrobné informace viz Používání nabídek na straně BLANK Skrytí obrazu zobrazeného na projekční ploše. Podrobné informace viz Skrytí obrazu na straně Keystone (Lichoběž. zkreslení)/tlačítka se šipkami ( / Nahoru, / Dolů) Pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem. Podrobné informace viz Korekce lichoběžníkového zkreslení na straně MODE/ENTER Zvolí dostupný režim nastavení obrazu. Podrobné informace viz Výběr režimu zobrazení na straně 39. Aktivuje zvolenou položku OSD nabídky. Podrobné informace - viz Používání nabídek na straně Šipka doleva/ Spuštění funkce FAQ (Časté dotazy). Podrobné informace viz Používání funkce FAQ - Časté dotazy na straně ZOOM+/ZOOM- Zvětšení nebo zmenšení velikosti promítaného obrazu. Podrobné informace - viz Zvětšování a hledání detailů na straně PAGE UP/PAGE DOWN Šipky Předchozí/následující strana, když je zařízení připojeno k PC pomocí USB. Podrobné informace viz Dálkové stránkování na straně FREEZE Zastavení promítaného obrazu. Podrobné informace viz Zastavení obrazu na straně Network Setting Povoluje nabídku OSD pro nastavení sítě. 13. TEST Zobrazuje testovací vzorek. Podrobné informace viz Testovací vzorek na straně OFF Vypíná projektor. Podrobné informace viz Vypnutí projektoru na straně VIDEO Zobrazuje obrazový signál. 16. NETWORK Aktivuje sí ový režim. 17. SOURCE (Zdroj) Zobrazení lišty pro výběr zdroje vstupního signálu. Podrobné informace viz Přepínání vstupního signálu na straně 36. Úvod 13

14 18. AUTO Automatické určení nejlepšího časování obrazu pro zobrazený obraz. Podrobné informace viz Automatické přizpůsobení obrazu na straně Šipka doprava/ Pokud je na projekční ploše zobrazena OSD nabídka, slouží tlačítka #6, #8 a #19 jako směrové šipky k výběru požadované položky nabídky a úpravě nastavení. Podrobné informace viz Používání nabídek na straně 33. Aktivace zámku kláves panelu. Podrobné informace viz Uzamknutí ovládacích tlačítek na straně LASER Vysílá viditelné laserové světlo pro účely prezentace. 21. VOLUME+/VOLUME- Nastavuje hlasitost mikrofonu. Podrobné informace viz Nastavení zvuku na straně MUTE Zapíná a vypíná zvuk projektoru. Podrobné informace viz Ztlumení zvuku na straně ASPECT Slouží k výběru poměru stran obrazu. Podrobné informace viz Výběr poměru stran na straně MIC/VOL Nastavuje hlasitost mikrofonu. Podrobné informace - viz Podrobné informace viz Nastavuje hlasitost mikrofonu. na straně CAPTURE Zachycuje aktuálně zobrazenou obrazovku, která bude použita jako obrazovka MyScreen. Podrobné informace viz Vytvoření vlastní spouštěcí obrazovky na straně 42. Použití laserového ukazovátka Laserové ukazovátko je prezentační pomůcka pro profesionály. Při stisknutí tlačítka a po rozsvícení indikátoru vysílá červené světlo. Laserový paprsek je viditelný. Nepřetržité vysílání paprsku vyžaduje stisknutí a přidržení tlačítka LASER. Nedívejte se do otvoru, ze kterého je vysílán laserový paprsek, ani paprsek nezaměřujte na sebe nebo jiné osoby. Před použitím si prostudujte varování na zadní straně dálkového ovladače. Laserové ukazovátko není hračka. Rodiče si musí uvědomit rizika spojená s laserovým zářením a musí dálkový ovladač uchovávat mimo dosah dětí. 14 Úvod

15 Senzory infračerveného dálkového ovládání (IR) jsou umístěny v přední části projektoru. Aby dálkový ovladač pracoval správně, je třeba jej držet pod úhlem max. 30 stupňů vůči senzoru infračerveného dálkového ovládání na projektoru. Vzdálenost mezi dálkovým ovladačem a senzorem by neměla přesáhnout 8 metrů. Mezi dálkovým ovladačem a snímačem infračerveného signálu na projektoru nesmí být žádné překážky, které by mohly překážet infračervenému paprsku. Ovládání projektoru zepředu Ovládání projektoru zepředu Přibl. 22,5 Přibl. 22,5 Výměna baterie v dálkovém ovladači 1. Chcete-li otevřít kryt prostoru baterií, otočte dálkový ovladač zadní stranou k sobě, zatlačte na koncovku krytu a vysuňte jej ve směru šipky jak je ilustrováno na obrázku. Kryt se vysune. 2. Vyjměte stávající baterie (v případě potřeby) a vložte dvě nové baterie AAA. Dodržujte polaritu baterií, která je vyznačena na spodní straně prostoru baterií. Kladný pól (+) musí odpovídat kladnému a záporný pól (-) zápornému pólu baterie. 3. Vyrovnejte kryt s prostorem baterií a zatlačte jej na místo Kryt je zavřen, jakmile uslyšíte cvaknutí. Neponechávejte dálkový ovladač a baterii na místech s vysokou teplotou nebo vlhkostí. V případě nesprávné výměny baterie může dojít k jejímu poškození. Baterii nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce baterie. Použitou baterii zlikvidujte v souladu s pokyny výrobce. Nikdy neházejte baterii do ohně. V opačném případě hrozí nebezpečí výbuchu. Jestliže je baterie vybitá nebo pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj baterii, aby nedošlo k poškození dálkového ovladače únikem elektrolytu z baterie. Úvod 15

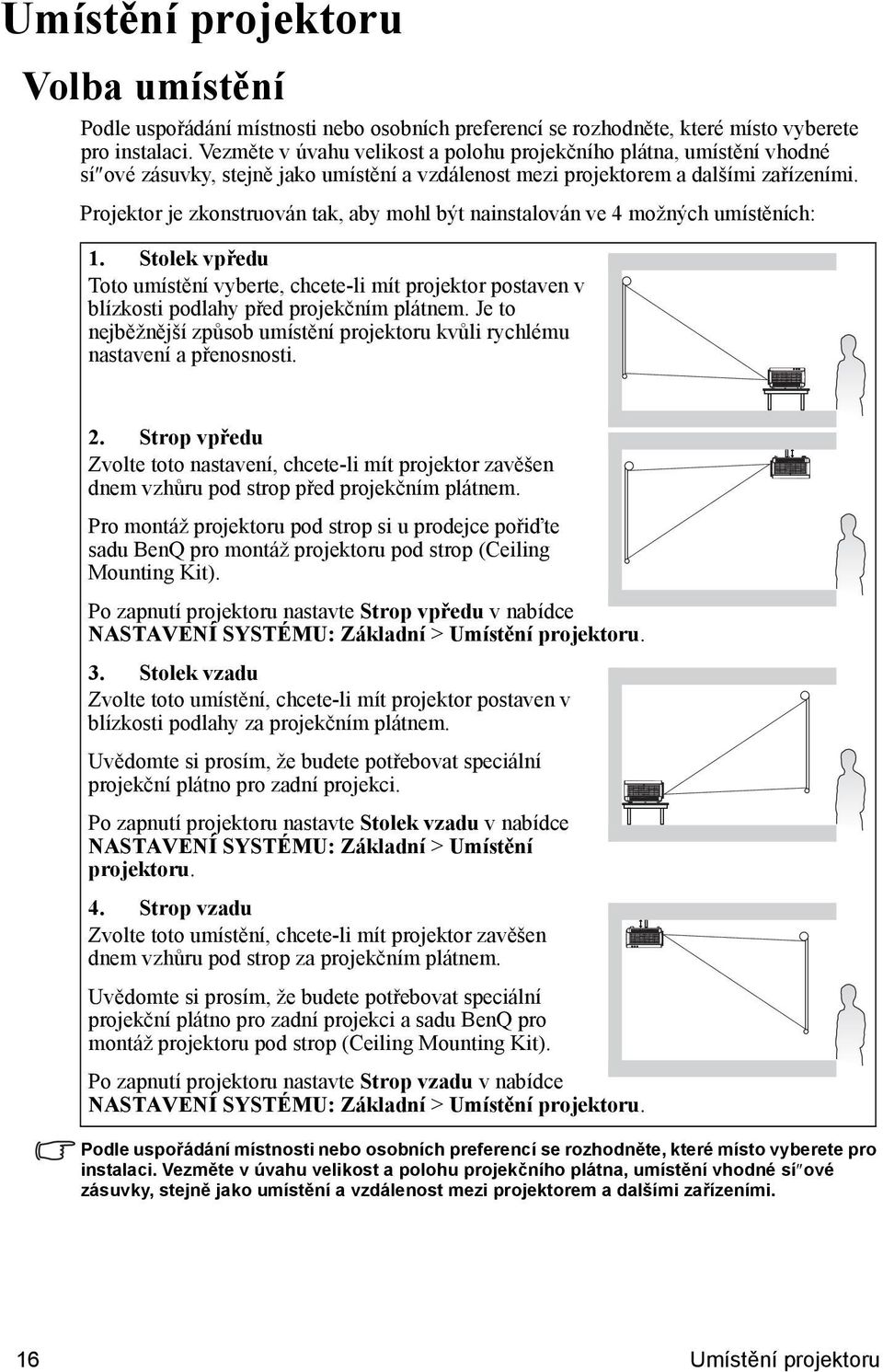

16 Umístění projektoru Volba umístění Podle uspořádání místnosti nebo osobních preferencí se rozhodněte, které místo vyberete pro instalaci. Vezměte v úvahu velikost a polohu projekčního plátna, umístění vhodné sí ové zásuvky, stejně jako umístění a vzdálenost mezi projektorem a dalšími zařízeními. Projektor je zkonstruován tak, aby mohl být nainstalován ve 4 možných umístěních: 1. Stolek vpředu Toto umístění vyberte, chcete-li mít projektor postaven v blízkosti podlahy před projekčním plátnem. Je to nejběžnější způsob umístění projektoru kvůli rychlému nastavení a přenosnosti. 2. Strop vpředu Zvolte toto nastavení, chcete-li mít projektor zavěšen dnem vzhůru pod strop před projekčním plátnem. Pro montáž projektoru pod strop si u prodejce pořiďte sadu BenQ pro montáž projektoru pod strop (Ceiling Mounting Kit). Po zapnutí projektoru nastavte Strop vpředu v nabídce NASTAVENÍ SYSTÉMU: Základní > Umístění projektoru. 3. Stolek vzadu Zvolte toto umístění, chcete-li mít projektor postaven v blízkosti podlahy za projekčním plátnem. Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci. Po zapnutí projektoru nastavte Stolek vzadu v nabídce NASTAVENÍ SYSTÉMU: Základní > Umístění projektoru. 4. Strop vzadu Zvolte toto umístění, chcete-li mít projektor zavěšen dnem vzhůru pod strop za projekčním plátnem. Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci a sadu BenQ pro montáž projektoru pod strop (Ceiling Mounting Kit). Po zapnutí projektoru nastavte Strop vzadu v nabídce NASTAVENÍ SYSTÉMU: Základní > Umístění projektoru. Podle uspořádání místnosti nebo osobních preferencí se rozhodněte, které místo vyberete pro instalaci. Vezměte v úvahu velikost a polohu projekčního plátna, umístění vhodné sí ové zásuvky, stejně jako umístění a vzdálenost mezi projektorem a dalšími zařízeními. 16 Umístění projektoru

17 Získání požadované velikosti promítaného obrazu Vzdálenost od objektivu projektoru k projekčnímu plátnu, nastavení zoomu (je-li jím projektor vybaven) a formát videosignálu jsou faktory, které ovlivňují velikost promítaného obrazu. Projektor by měl být vždy umístěn tak, aby ležel ve vodorovném směru rovně (např. na stole) a aby byl kolmo (90 ) k vodorovnému středu projekčního plátna. To zabraňuje zkreslení obrazu způsobenému projekcí pod úhlem (nebo projekcí na nakloněné povrchy). Pokud je projektor namontován pod strop, musí být namontován dnem vzhůru tak, aby promítal pod nepatrným dolů směřujícím úhlem. Z obrázku na straně je zřejmé, že tento typ projekce způsobuje svislé posunutí dolního okraje promítaného obrazu vzhledem k vodorovné rovině projektoru. Při montáži pod strop se to týká horního okraje promítaného obrazu. Při přesouvání projektoru do větší vzdálenosti od projekčního plátna se zvyšuje velikost promítaného obrazu a úměrně se zvyšuje také svislé posunutí. Při určování polohy projekčního plátna a projektoru je potřeba počítat současně s velikostí promítaného obrazu a svislým posunutím, které jsou v přímém poměru k projekční vzdálenosti. Společnost BenQ nabízí tabulku rozměrů projekčních pláten s poměrem stran 4:3 pro model MX750 a tabulku rozměrů projekčních pláten s poměrem stran 16:10 pro model MP780 ST, které vám pomohou při určování ideálního místa pro umístění projektoru. Je nutno uvážit dva rozměry - kolmou vodorovnou vzdálenost od středu projekčního plátna (projekční vzdálenost) a výšku svislého posunutí projektoru od vodorovného okraje projekčního plátna (offset). Umístění projektoru 17

18 Jak určit polohu projektoru pro danou velikost projekčního plátna 1. Vyberte velikost projekčního plátna. 2. Podívejte se do tabulky na str a v levém sloupci s označením "Velikost plátna" najděte nejbližší hodnotu, která odpovídá velikosti vašeho projekčního plátna. Pomocí této hodnoty najděte vpravo na daném řádku ve sloupci "Průměr" odpovídající hodnotu průměrné vzdálenosti od projekčního plátna. Toto je projekční vzdálenost. 3. Ve stejném řádku se podívejte na sloupec umístěný vpravo a zapište si hodnotu "Svislé posunutí (mm)". Tím určíte celkové svislé posunutí umístění projektoru vzhledem k okraji projekčního plátna. 4. Doporučená poloha projektoru je kolmo k vodorovnému středu projekčního plátna ve vzdálenosti od projekčního plátna určené ve výše uvedeném kroku 2 a s posunutím o hodnotu určenou ve výše uvedeném kroku 3. Pokud například používáte model MX750 a 120palcové projekční plátno, je průměrná projekční vzdálenost mm a svislé posunutí je 274 mm. Používáte-li model MP780 ST a 120palcové projekční plátno, je průměrná projekční vzdálenost mm a svislé posunutí je 202 mm. Jak zjistit doporučenou velikost projekčního plátna pro danou vzdálenost Tuto metodu můžete použít v případech, kdy jste si koupili projektor a rádi byste věděli, jaká velikost projekčního plátna je vhodná pro vaši místnost. Maximální velikost projekčního plátna je omezena fyzickým prostorem dostupným v místnosti. 1. Změřte vzdálenost mezi projektorem a místem, kam chcete umístit projekční plátno. Toto je projekční vzdálenost. 2. Podívejte se do tabulky na str a najděte ve sloupci s průměrnou vzdáleností od projekčního plátna označeném jako "Průměr" nejbližší hodnotu, která odpovídá vašemu měření. Zkontrolujte, zda je změřená vzdálenost mezi minimální a maximální vzdáleností, které jsou uvedeny na obou stranách hodnoty průměrné vzdálenosti. 3. Pomocí této hodnoty najděte vlevo na daném řádku v tabulce příslušnou hodnotu "Velikost plátna" projekčního plátna. To je velikost obrazu promítaného projektorem při dané projekční vzdálenosti. 4. Ve stejném řádku se podívejte na sloupec umístěný vpravo a zapište si hodnotu "Svislé posunutí (mm)". Tím určíte finální umístění projekčního plátna vzhledem k horizontální rovině projektoru. Pokud například používáte model MX750 a vámi změřená projekční vzdálenost je 3,0 m (3000 mm), je nejbližší hodnota ve sloupci "Průměr" 2947 mm. Na tomto řádku je vidět, že je potřeba použít 80palcové projekční plátno. Pokud používáte model MP780 ST a vámi změřená projekční vzdálenost je 3,0 m (3000 mm), je nejbližší hodnota ve sloupci "Průměr" mm. Na tomto řádku je vidět, že je potřeba použít 250palcové projekční plátno. Pokud umístíte projektor do odlišné polohy (než je doporučená), budete jej muset naklonit dolů nebo nahoru, aby se obraz na projekčním plátně vystředil. V takových situacích dojde k určitému zkreslení obrazu. Toto zkreslení můžete odstranit pomocí funkce Keystone (Lichobě. zkreslení). Podrobné informace viz Korekce lichoběžníkového zkreslení na straně Umístění projektoru

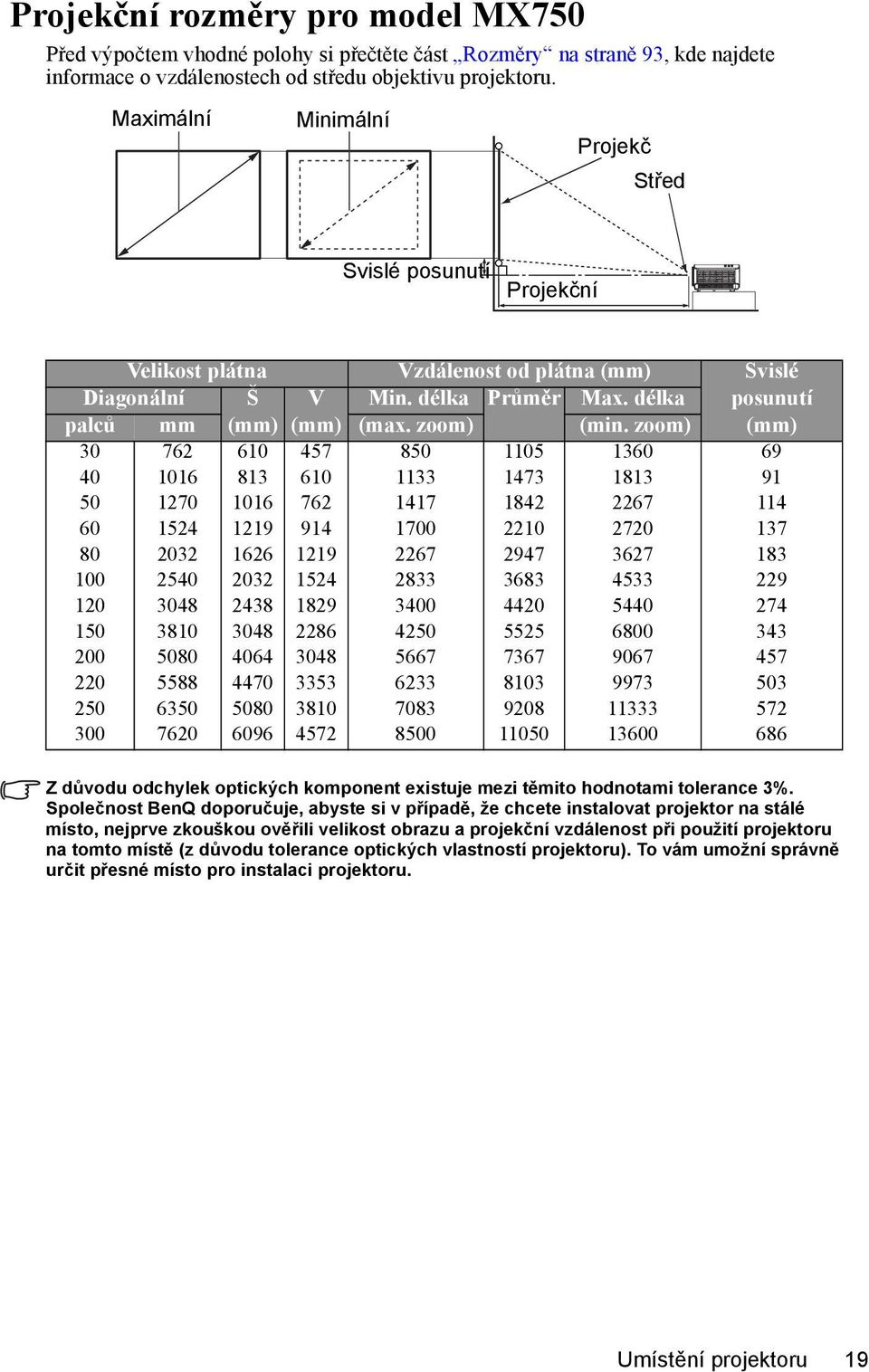

19 Projekční rozměry pro model MX750 Před výpočtem vhodné polohy si přečtěte část Rozměry na straně 93, kde najdete informace o vzdálenostech od středu objektivu projektoru. Maximální Minimální Projekč Střed Svislé posunutí Projekční Velikost plátna Vzdálenost od plátna (mm) Svislé Diagonální Š V Min. délka Průměr Max. délka posunutí palců mm (mm) (mm) (max. zoom) (min. zoom) (mm) Z důvodu odchylek optických komponent existuje mezi těmito hodnotami tolerance 3%. Společnost BenQ doporučuje, abyste si v případě, že chcete instalovat projektor na stálé místo, nejprve zkouškou ověřili velikost obrazu a projekční vzdálenost při použití projektoru na tomto místě (z důvodu tolerance optických vlastností projektoru). To vám umožní správně určit přesné místo pro instalaci projektoru. Umístění projektoru 19

20 Projekční rozměry pro model MP780 ST Před výpočtem vhodné polohy si přečtěte část Rozměry na straně 93, kde najdete informace o vzdálenostech od středu objektivu projektoru. Maximální Minimální Projekč Střed Svislé posunutí Projekční Velikost plátna Vzdálenost od plátna (mm) Svislé posunutí Diagonální Š V (mm) palců mm (mm) (mm) Z důvodu odchylek optických komponent existuje mezi těmito hodnotami tolerance 3%. Společnost BenQ doporučuje, abyste si v případě, že chcete instalovat projektor na stálé místo, nejprve zkouškou ověřili velikost obrazu a projekční vzdálenost při použití projektoru na tomto místě (z důvodu tolerance optických vlastností projektoru). To vám umožní správně určit přesné místo pro instalaci projektoru. 20 Umístění projektoru

21 Připojení Při připojování zdroje signálu k projektoru se ujistěte, že: 1. Jsou všechna zařízení vypnuta. 2. Používáte pro jednotlivé zdroje správné signálové kabely. 3. Kabely jsou pevně zasunuty. V níže uvedených příkladech připojení nemusí být některé propojovací kabely součástí příslušenství projektoru (viz Obsah balení při dodávce na straně 8). Kabely jsou k dostání v běžných prodejnách s elektrotechnickým zbožím. Podrobné metody připojení viz str Audiokabel 6. Video kabel 2. VGA kabel 7. Kabel S-Video 3. Kabel spojující VGA a DVI-A 8. Kabel - adaptér komponentní video na VGA (DSub) 4. Kabel USB B na typ A 9. Kabel HDMI 5. Kabel USB mini-b na typ A 10. Jednotka USB Flash/HDD/bezdrátový adaptér/klávesnice/myš Připojení 21

22 Požadavky na počítačový systém pro zobrazení USB: Požadavky na operační systém Windows XP Windows Vista Minimální hardwarové požadavky Podporuje USB 2.0 Procesor: Pentium 1 GHz RAM: 512 MB Pevný disk: 20 MB volného prostoru na pevném disku Požadavky na počítačový systém pro zobrazení Wi-Fi: Požadavky na operační systém Windows XP Windows Vista Minimální hardwarové požadavky WiFi: 54 Mbps Procesor: Pentium 1 GHz RAM: 512 MB 20 MB volného prostoru na pevném disku Požadavky na počítačový systém pro zobrazení LAN: Požadavky na operační systém Windows XP Windows Vista Minimální hardwarové požadavky LAN: 100 Mbps Procesor: Pentium 1 GHz RAM: 512 MB 20 MB volného prostoru na pevném disku 22 Připojení

23 Připojení počítače nebo monitoru Připojení počítače Projektor lze připojit k počítačům kompatibilním s počítači IBM i k počítačům Macintosh. V případě, že připojujete počítač Macintosh, budete potřebovat adaptér pro počítače Mac. Připojení projektoru k notebooku nebo stolnímu počítači (pomocí VGA): 1. Použijte dodaný VGA kabel a připojte jeden jeho konec k výstupnímu konektoru D- Sub na počítači. 2. Druhý konec VGA kabelu připojte ke konektoru signálového vstupu COMPUTER 1 nebo COMPUTER 2 na projektoru. 3. Pokud chcete ke své prezentaci použít reproduktor(y) projektoru, použijte vhodný audiokabel a připojte jeden konec kabelu k výstupnímu zvukovému konektoru počítače a druhý konec ke konektoru AUDIO projektoru. Po připojení výstupního audiosignálu upravte nastavení ovládací lišty hlasitosti, abyste získali optimální zvukové efekty. 4. Pokud chcete, můžete použít jiný vhodný audiokabel a připojit jeden konec kabelu ke konektoru AUDIO OUT projektoru a druhý konec k externím reproduktorům (nejsou součástí dodávky). Po připojení lze zvuk ovládat pomocí nabídek OSD projektoru. Podrobné informace viz Nastavení zvuku. na straně 73. Vestavěný reproduktor se po zapojení konektoru AUDIO OUT ztiší. Připojení projektoru k notebooku nebo stolnímu počítači (pomocí USB): 1. Použijte kabel USB mini-b na USB A a připojte jeden konec kabelu ke konektoru typu A na počítači. 2. Druhý konec tohoto kabelu připojte ke konektoru MINI-B na projektoru. Při prvním připojení může úspěšné otevření obrazovky trvat několik sekund. Pokud se obrazovka počítače stále nepromítá, přejděte do nabídky Tento počítač, vyhledejte název projektoru (stejný, jako při použití disku Flash) a dvakrát na něj klikněte. Rychlost projekce se mění podle výkonu počítače. Připojení projektoru k notebooku nebo stolnímu počítači (pomocí LAN): 1. Připojte jeden konec kabelu RJ45 ke vstupnímu konektoru LAN na projektoru a druhý konec do portu RJ Zkontrolujte, zda je počítač připojen ke kabelu pro připojení k internetu. Pro připojení sí ového zobrazení použijte program Q Presenter, který zajiš uje přenos obsahu pracovní plochy hostitelského počítače prostřednictvím připojení k místní síti. Podrobné informace viz Zobrazení obrazu pomocí softwaru Q Presenter na straně 57. Nepoužívejte kabel RJ45 pro připojení projektoru k počítači. K tomuto připojení je potřeba použít směrovač IP. Připojení projektoru k notebooku nebo stolnímu počítači (pomocí HDMI): 1. Připojte jeden konec kabelu HDMI ke konektoru HDMI na počítači. 2. Druhý konec tohoto kabelu připojte ke konektoru HDMI na projektoru. Připojení 23

24 Mnoho notebooků nezapne po připojení k projektoru své externí video porty. Pro zapnutí/ vypnutí externího zobrazovacího zařízení se obvykle používá kombinace kláves, jako např. Fn + F3 nebo CRT/LCD. Najděte na přenosném počítači funkční klávesu s označením CRT/ LCD nebo funkční klávesu se symbolem monitoru. Stiskněte současně Fn a označenou funkční klávesu. Informace o kombinacích kláves notebooku najdete v jeho dokumentaci. Přenosová rychlost a kvalita obrazu se budou měnit podle šířky pásma sítě LAN a míře využití sítě. 24 Připojení

25 Připojení monitoru Budete-li chtít zobrazovat prezentaci na projekční ploše a současně zblízka na monitoru, můžete následujícím způsobem propojit výstupní konektor MONITOR OUT na projektoru s externím monitorem: Připojení projektoru k monitoru: 1. Připojte projektor k počítači způsobem popsaným v části Připojení počítače na straně Použijte vhodný VGA kabel (pouze ten, který je součástí dodávaného příslušenství) a připojte jeden jeho konec ke vstupnímu konektoru D-Sub na monitoru. Je-li monitor případně vybaven vstupním konektorem DVI, použijte kabel VGA - DVI-A a zapojte jeho konec se zakončením DVI do vstupního konektoru DVI na monitoru. 3. Druhý konec tohoto kabelu připojte ke konektoru MONITOR OUT na projektoru. Výstupní signál pro konektor MONITOR VÝSTUP funguje jen tehdy, když vstupní signál přichází z konektoru POČÍTAČ 1 nebo POČÍTAČ 2. Když je projektor zapnutý, výstupní signál z konektoru MONITOR VÝSTUP se mění podle vstupního signálu z konektoru POČÍTAČ 1 nebo POČÍTAČ 2. Jestliže chcete tento způsob zapojení používat v době, kdy je projektor v pohotovostním režimu, zkontrolujte, zda je zapnuta volba Výst. mon. v poh. režimu v nabídce NASTAVENÍ SYSTÉMU: Pokročilé. Podrobné informace viz Nastavení pohot. Režimu na straně 82. Připojení 25

26 Připojení zařízení s video signálem Projektor stačí připojit k zařízení s video signálem pouze jedním z výše uvedených způsobů připojení; každé připojení však poskytuje rozdílnou kvalitu obrazu. Způsob, který zvolíte, bude pravděpodobně záviset na dostupnosti vhodných konektorů jak na projektoru, tak i na zařízení, které je zdrojem video signálu - viz následující popis: Název terminálu HDMI Vzhled terminálu Reference Kvalita obrazu HDMI Připojení zdrojového zařízení HDMI na straně 27 Nejlepší Komponentní video POČÍTAČ Připojení zařízení s komponentním video signálem na straně 28 Lepší S-VIDEO Video S-VIDEO VIDEO Připojení zařízení se signálem S-Video/ kompozitním signálem na straně 29 Dobrá Normální 26 Připojení

27 Připojení zdrojového zařízení HDMI Projektor obsahuje vstupní konektor HDMI, který umožňuje připojení zdrojového zařízení HDMI, jako je například přehrávač DVD, digitální televizní tuner, displej nebo přenosný počítač. Norma HDMI (High-Definition Multimedia Interface, multimediální rozhraní pro vysoká rozlišení) podporuje přenos nestlačených videodat mezi kompatibilními zařízeními, např. tunery digitálního televizního vysílání, DVD přehrávači a displeji přes jediný kabel. Poskytuje čistě digitální obrazový a zvukový zážitek. Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici volná sada konektorů výstupu HDMI: Pokud ano, pokračujte v tomto postupu. V opačném případě budete muset znovu vyhodnotit, který způsob lze pro připojení zařízení použít. Postup připojení projektoru k zařízení, které je zdrojem signálu HDMI: 1. Použijte kabel HDMI a připojte jeden konec k výstupnímu konektoru HDMI na zařízení, které je zdrojem signálu HDMI. Druhý konec tohoto kabelu připojte ke vstupnímu konektoru HDMI na projektoru. Po připojení lze zvuk ovládat pomocí nabídek OSD projektoru. Podrobné informace viz Nastavení zvuku. na straně Druhý konec kabelu HDMI připojte ke konektoru HDMI na projektoru. Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadované video, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda správně funguje. Zkontrolujte také, zda byly správně zapojeny signálové kabely. V nepravděpodobném případě, že připojíte projektor k DVD přehrávači přes vstup HDMI na projektoru a promítaný obraz má chybné barvy, změňte prosím barevný prostor na YUV. Podrobné informace viz Změna barevného prostoru na straně 36. Připojení 27

28 Připojení zařízení s komponentním video signálem Zjistěte, zda na zařízení, které je zdrojem video signálu, je k dispozici sada volných výstupních konektorů komponentního video signálu: Pokud ano, pokračujte v tomto postupu. V opačném případě budete muset znovu vyhodnotit, který způsob lze pro připojení zařízení použít. Postup připojení projektoru k zařízení, které je zdrojem signálu komponentní video: 1. Použijte adaptérový kabel Komponentní video - VGA (D-Sub) a zapojte konec se 3 konektory typu RCA do výstupních konektorů komponentního videa na zařízení, které je zdrojem video signálu. Barva zástrček musí odpovídat barvě konektorů: zelená-zelený, modrá-modrý, červená-červený. 2. Druhý konec adaptérového kabelu Komponentní video - VGA (D-Sub) (s konektorem typu D-Sub) zapojte do konektoru COMPUTER 1 nebo COMPUTER 2 na projektoru. 3. Pokud chcete ke své prezentaci použít reproduktor(y) projektoru, použijte vhodný audiokabel a připojte jeden konec kabelu k výstupnímu zvukovému konektoru zařízení a druhý konec ke konektoru AUDIO projektoru. 4. Pokud chcete, můžete použít jiný vhodný audiokabel a připojit jeden konec kabelu ke konektoru AUDIO OUT projektoru a druhý konec k externím reproduktorům (nejsou součástí dodávky). Po připojení lze zvuk ovládat pomocí nabídek OSD projektoru. Podrobné informace viz Nastavení zvuku. na straně 73. Vestavěný reproduktor se po zapojení konektoru AUDIO OUT ztiší. Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadované video, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda správně funguje. Zkontrolujte také, zda byly správně zapojeny signálové kabely. 28 Připojení

29 Připojení zařízení se signálem S-Video/kompozitním signálem Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici volný výstupní konektor S-Video/kompozitní: Pokud má oba konektory, použijte k připojení výstupní konektor S-Video, protože tento konektor poskytuje vyšší kvalitu obrazu než konektor video. Pokud má kterýkoliv z těchto výstupních konektorů, rovněž můžete pokračovat v tomto postupu. V opačném případě budete muset znovu vyhodnotit, který způsob lze pro připojení zařízení použít. Postup připojení projektoru k zařízení, které je zdrojem signálu S-Video: 1. Použijte kabel S-Video a zapojte jeden jeho konec do výstupního konektoru S-Video/ Video na zařízení, které je zdrojem video signálu. 2. Druhý konec kabelu S-Video/Video zapojte do konektoru S-VIDEO/VIDEO na projektoru. 3. Pokud chcete ke své prezentaci použít reproduktor(y) projektoru, použijte vhodný audiokabel a připojte jeden konec kabelu k výstupnímu zvukovému konektoru zařízení a druhý konec ke konektoru AUDIO (L/R) projektoru. 4. Pokud chcete, můžete použít jiný vhodný audiokabel a připojit jeden konec kabelu ke konektoru AUDIO OUT projektoru a druhý konec k externím reproduktorům (nejsou součástí dodávky). Po připojení lze zvuk ovládat pomocí nabídek OSD projektoru. Podrobné informace viz Nastavení zvuku. na straně 73. Vestavěný reproduktor se po zapojení konektoru AUDIO OUT ztiší. Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadované video, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda správně funguje. Zkontrolujte také, zda byly správně zapojeny signálové kabely. Připojení 29

30 Ovládání Zapnutí projektoru 1. Připojte napájecí kabel do projektoru a do napájecí zásuvky. Zkontrolujte, zda se po zapnutí napájení rozsvítí Indikátor POWER (Napájení) na projektoru oranžově. S přístrojem používejte prosím výhradně originální příslušenství (např. napájecí kabely), abyste vyloučili možná nebezpečí, např. úraz elektrickým proudem nebo požár. Pokud je aktivována funkce Přímé zapnutí napájení v nabídce NASTAVENÍ SYSTÉMU: Nabídka Základní > Provozní nastavení, projektor se automaticky zapne po připojení napájecího kabelu, pokud je v zásuvce napětí. Podrobné informace viz Přímé zapnutí napájení na straně Sejměte krytku objektivu. Pokud zůstane krytka uzavřená, mohla by se vlivem tepla generovaného projekční lampou zdeformovat. 3. Stisknutím tlačítka II Power (Napájení) na projektoru nebo ON na dálkovém ovladači zapněte projektor. Indikátor POWER (Napájení) bliká zeleně a po zapnutí projektoru trvale svítí zeleně. Spouštění trvá přibližně sekund. V pozdější fázi spouštění se zobrazí úvodní logo. (Podle potřeby) Pomocí zaostřovacího kroužku nebo páčky upravte ostrost obrazu. Je-li projektor po předchozím použití stále horký, poběží před zapnutím napájení lampy přibli ně 90 sekund chladicí ventilátor. 4. Pokud je projektor zapnut poprvé, zvolte jazyk OSD nabídky podle pokynů na obrazovce. 5. Pokud jste vyzváni k vlo ení hesla, zadejte šestimístné heslo pomocí tlačítek se šipkami. Podrobné informace viz Využití funkce hesla na straně Zapněte všechna připojená zařízení. 7. Projektor začne vyhledávat vstupní signály. Na plátnu se zobrazí aktuální vstupní signál. Pokud projektor nenajde ádný platný signál, bude se zobrazovat zpráva Žádný signál, dokud nebude nalezen vstupní signál. 30 Ovládání

31 Po adovaný vstupní signál můžete rovně vybrat stiskem tlačítka SOURCE (Zdroj) na projektoru nebo na dálkovém ovladači. Podrobné informace viz Přepínání vstupního signálu na straně 36. Pokud frekvence nebo rozlišení vstupního signálu překračuje provozní rozsah projektoru, zobrazí se na projekční ploše hlášení Mimo rozsah. Přepněte prosím na vstupní signál, který vyhovuje rozlišení projektoru, nebo nastavte u vstupního signálu nižší hodnoty. Podrobné informace viz Tabulka časování na straně 94. Přizpůsobení promítaného obrazu Přizpůsobení úhlu projekce Projektor je vybaven jednou nastavitelnou nožkou s rychlým odjištěním a jednou zadní nastavitelnou nožkou. Tyto nastavitelné nožky umožňují změnit výšku obrazu a projekční úhel. Nastavení projektoru: 1. Stiskněte tlačítko pro rychlé odjištění a zvedněte přední část projektoru. Po nastavení obrazu do požadované polohy uvolněte tlačítko pro rychlé odjištění a zajistěte nožku v nastavené poloze. 2. Našroubujte zadní nastavitelnou nožku, a tím dolaďte vodorovný úhel. Pokud si přejete nastavovací nožku zasunout, nadzvedněte projektor, stiskněte tlačítko pro 2 1 rychlé odjištění a opatrně nastavte projektor do požadované nižší polohy. Zašroubujte zadní nastavitelnou nožku opačným směrem. Pokud není projektor umístěn na rovný povrch nebo pokud není projekční plocha kolmo vůči projektoru, bude mít promítaný obraz lichoběžníkový tvar. Podrobné informace o korekci lichoběžníkového zkreslení obrazu - viz Korekce lichoběžníkového zkreslení na straně 32. Pokud je lampa zapnutá, nedívejte se do objektivu. Silné světlo lampy vám mů e poškodit zrak. Při stisknutí tlačítka nastavitelné nožky buďte opatrní, protože toto tlačítko je v blízkosti otvorů, ze kterých vystupuje horký vzduch. Automatické přizpůsobení obrazu V některých případech je třeba optimalizovat kvalitu obrazu. Stiskněte tlačítko AUTO (Automaticky) na projektoru nebo na dálkovém ovladači. Během 3 sekund provede vestavěná inteligentní funkce pro automatické přizpůsobení optimalizaci hodnot frekvence a časování tak, aby byla zajištěna nejvyšší kvalita obrazu. Během funkce AUTO (Automaticky) se na projekční ploše nebude nic zobrazovat. Funkce je k dispozici pouze v případě, že je vybrán signál z PC (analogový RGB). Ovládání 31

32 Jemné doladění velikosti a světlosti obrazu 1. Pomocí páčky pro nastavení zvětšení přizpůsobte promítaný obraz potřebné velikosti. (pouze MX750) 2. Poté zaostřete obraz otáčením zaostřovacího kroužku/páčky. MX750 MX750 MP780 ST Korekce lichoběžníkového zkreslení Lichoběžníkové zkreslení se vyznačuje tím, že promítaný obraz je v horní nebo dolní části znatelně širší. Tato situace nastane, pokud není projektor kolmo vůči projekční ploše. Pro korekci tohoto jevu je třeba kromě nastavení výšky projektoru ručně provést jeden z následujících kroků. Pomocí dálkového ovladače Stiskněte tlačítko / na ovládacím panelu projektoru nebo na dálkovém ovladači pro zobrazení okna pro korekci lichoběžníkového zkreslení (Lichoběž. zkreslení). Stisknutím tlačítka opravte lichoběžníkové zkreslení v horní části obrazu. Stiskem tlačítka opravte lichoběžníkové zkreslení v dolní části obrazu. Pomocí OSD nabídky 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku ZOBRAZENÍ. 2. Stisknutím tlačítka označte položku Lichobě. zkreslení a stiskněte tlačítko MODE/ENTER. Zobrazí se okno Lichobě. zkreslení. Stiskněte Stiskněte 3. Stisknutím tlačítka opravte lichoběžníkové zkreslení v horní části obrazu nebo stisknutím tlačítka opravte lichoběžníkové zkreslení v dolní části obrazu. 32 Ovládání

33 Používání nabídek Tento projektor umo ňuje provádět různá přizpůsobení a nastavení pomocí nabídek na projekční ploše (OSD). Na následujícím obrázku je uveden přehled OSD nabídky. Ikona hlavní nabídky Hlavní nabídka Označená Vedlejší nabídka Aktuální vstupní signál Stav Pro návrat na předchozí stránku nebo pro ukončení stiskněte tlačítko MENU/EXIT. Následující příklad popisuje, jak nastavit jazyk OSD. 1. Stiskem MENU/EXIT na projektoru nebo dálkovém ovládání zapněte OSD nabídku. 3. Stisknutím tlačítka označte nabídku Jazyk a tlačítky / vyberte po adovaný jazyk. 2. Pomocí / zvýrazněte nabídku NASTAVENÍ SYSTÉMU: Základní. 4. Pro ukončení a ulo ení nastavení stiskněte dvakrát* tlačítko MENU/EXIT na projektoru nebo na dálkovém ovladači. *Prvním stisknutím se vrátíte zpět do hlavní nabídky, druhým stisknutím skryjete zobrazenou nabídku na projekční ploše. Ovládání 33

34 Zabezpečení projektoru Pomocí bezpečnostního kabelového zámku Aby se zabránilo krádeži, je nutné projektor instalovat na bezpečném místě. Jinak si kupte zámek, např. zámek Kensington, jímž můžete projektor zabezpečit. Zásuvku pro zámek Kensington najdete na zadní straně projektoru. Podrobné informace viz položka 24 na straně 10. Bezpečnostní kabel se zámkem Kensington je většinou kombinace klíče a zámku. V dokumentaci k zámku se dozvíte, jak zámek používat. Využití funkce hesla Z bezpečnostních důvodů a pro zamezení neoprávněnému pou ití projektoru obsahuje projektor možnost nastavit zabezpečení heslem. Heslo lze nastavit v nabídkách na projekční ploše (OSD). VAROVÁNÍ: Když zapnete funkci zamknutí při zapnutí a poté zapomenete heslo, budete mít problémy. Vytiskněte si tuto příručku (v případě potřeby), zapište si do ní nastavené heslo a uschovejte ji na bezpečném místě pro pozdější použití. Nastavení hesla Jakmile jednou nastavíte heslo, nebudete moci projektor po zapnutí použít bez zadání správného hesla. 1. Otevřete OSD nabídku a přejděte do nabídky NASTAVENÍ SYSTÉMU: Rozšířené > Bezpečnostní nastav.. Stiskněte tlačítko MODE/ENTER. Zobrazí se okno Bezpečnostní nastav.. 2. Označte položku Změnit nastavení zabezpečení a stiskněte tlačítko MODE/ENTER. 3. Označte položku Zámek napájení a vyberte mo nost Zapnuto stisknutím tlačítek /. 4. Jak je vidět na obrázku vpravo, představují čtyři tlačítka se šipkami (,,, ) čtyři číslice (1, 2, 3, 4). Pomocí kláves se šipkami zadejte požadované šestimístné číselné heslo. 5. Pro potvrzení nového hesla je zadejte znovu. Po nastavení hesla se opět zobrazí okno Bezpečnostní nastav.. DŮLEŽITÉ: Zadávaná čísla se na obrazovce zobrazí jako hvězdičky. Napište si zvolené heslo na vyhrazené místo v této příručce před zadáním hesla nebo bezprostředně poté, abyste je měli v případě, e je zapomenete, v dy k dispozici. Heslo: Uschovejte tuto příručku na bezpečném místě. 6. OSD nabídku opustíte stisknutím tlačítka MENU/EXIT Jestliže heslo zapomenete Pokud je aktivována bezpečnostní funkce, budete po každém zapnutí projektoru vyzváni k zadání šestimístného hesla. Pokud zadáte chybné heslo, zobrazí se na 3 sekundy zpráva o chybném zadání hesla (viz obrázek vpravo) a pak se zobrazí zpráva 34 Ovládání
