1 Digitální projektor MW870UST Uživatelská příručka

2 Obsah Důležité bezpečnostní pokyny... 3 Úvod... 7 Přednosti projektoru... 7 Obsah balení při dodávce... 8 Vnější vzhled projektoru Ovládací prvky a funkce Umístění projektoru Volba umístění Získání požadované velikosti promítaného obrazu Připojení Připojení počítače nebo monitoru Připojení zařízení s video signálem Připojení dokumentační kamery Ovládání Zapnutí projektoru Přizpůsobení promítaného obrazu Používání nabídek Zabezpečení projektoru Přepínání vstupního signálu Zvětšování a hledání detailů Optimalizace obrazu Nastavení časovače prezentace Dálkové stránkování Skrytí obrazu Používání funkce FAQ - Časté dotazy Uzamknutí ovládacích tlačítek Provoz ve velkých nadmořských výškách Nastavení zvuku Přizpůsobení zobrazení nabídek projektoru Ovládání projektoru prostřednictvím sítě LAN Zobrazení obrazu pomocí softwaru Q Presenter Použití funkce Zámek ovládání webu Použití Kód přihlášení projekce Prezentace ze čtečky USB Ovládání vzdálené plochy pomocí softwaru Q Presenter Pero PointDraw Vypnutí projektoru Ovládání nabídek Údržba...81 Péče o projektor Informace o lampě Odstraňování problémů...88 Technické údaje...89 Rozměry Instalace s upevněním na strop Instalace na stěnu Tabulka časování Záruka a autorská práva Obsah

3 Důležité bezpečnostní pokyny Tento projektor je zkonstruován a otestován podle nejnovějších norem pro bezpečnost zařízení v oblasti informačních technologií. Pro bezpečné používání výrobku je však důležité, abyste dodržovali pokyny, uvedené v této příručce a vyznačené na výrobku. Bezpečnostní pokyny 1. Přečtěte si prosím tuto příručku předtím, než začnete váš projektor používat. Uschovejte ji pro pozdější použití. 4. Během doby, kdy je lampa projektoru zapnutá, musí být vždy otevřena závěrka objektivu nebo odstraněna krytka objektivu. 2. Během provozu se nedívejte přímo do objektivu projektoru. Silný světelný paprsek by mohl poškodit váš zrak. 3. Přenechejte opravy kvalifikovaným servisním technikům. 5. V některých zemích NENÍ napětí v elektrické síti stabilní. Váš projektor je zkonstruován tak, aby fungoval bezpečně při síťovém napětí v rozmezí 100 až 240 V AC (střídavých); pokud však dojde k výpadkům nebo rázům napětí ±10 V, nemusí projektor fungovat správně. V oblastech, ve kterých může docházet k odchylkám nebo výpadkům síťového napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájení, ochrany proti přepětí nebo nepřerušitelného zdroje napájení (UPS). 6. Během provozu neblokujte objektiv projektoru žádnými předměty, protože by mohlo dojít k zahřátí a deformaci těchto předmětů, nebo dokonce ke vzniku požáru. Důležité bezpečnostní pokyny 3

4 Bezpečnostní pokyny (pokračování) 7. Během provozu je lampa velmi horká. Před výměnou lampy nechte projektor vychladnout alespoň 45 minut. 10. Nestavte tento výrobek na nestabilní vozík, podstavec nebo stolek. Hrozí nebezpečí pádu a vážného poškození výrobku. 8. Nepoužívejte lampu po uplynutí její jmenovité životnosti. V případě používání lampy po uplynutí životnosti může v ojedinělých případech dojít k prasknutí. 9. Nikdy nevyměňujte lampu nebo jakoukoli elektronickou součástku, když je projektor připojený k elektrické zásuvce. 11. Nepokoušejte se tento projektor rozebírat. Uvnitř přístroje se používá nebezpečně vysoké napětí, které může v případě, že se dotknete součásti pod napětím, způsobit smrtelné zranění. Jedinou součástí, kterou mohou uživatelé vyměňovat, je lampa, která je opatřena vlastním snímatelným krytem. Za žádných okolností neodstraňujte žádné jiné kryty. Přenechejte opravy výhradně profesionálním servisním technikům s příslušnou kvalifikací. 12. Během provozu projektoru si můžete všimnout, že z ventilační mřížky projektoru vystupuje proud teplého vzduchu a mírný zápach. Tento jev je naprosto normální a neznamená poruchu přístroje. 4 Důležité bezpečnostní pokyny

5 Bezpečnostní pokyny (pokračování) 13. Neinstalujte tento projektor do žádného z následujících prostředí: - Prostory s nedostatečnou ventilací nebo prostorově omezená místa. Zajistěte, aby byl projektor ve vzdálenosti alespoň 50 cm od stěn a aby vzduch volně proudil kolem projektoru. - Místa, kde může teplota dosahovat příliš vysokých hodnot (např. v automobilu se všemi zataženými okny). - Místa, kde může nadměrná vlhkost, prach nebo cigaretový kouř znečistit optické komponenty, a zkrátit tak životnost projektoru a způsobit ztmavnutí obrazu. 14. Neblokujte ventilační otvory. - Nepokládejte projektor na přikrývky, lůžkoviny nebo jiné měkké povrchy. - Nezakrývejte tento projektor tkaninou ani žádnými jinými předměty. - Do blízkosti projektoru neumísťujte žádné hořlavé předměty. - Místa v blízkosti požárních hlásičů. - Místa, kde okolní teplota přesahuje 40 C. - Místa s nadmořskou výškou přesahující 3000 m. Jestliže dojde k vážnému poškození ventilačních otvorů, může vlivem nárůstu teploty uvnitř přístroje dojít k požáru. 15. Během provozu musí projektor stát na vodorovné ploše bez nerovností. - Nepoužívejte přístroj v případě, že je nakloněný zleva doprava pod úhlem přesahujícím 10 stupňů, nebo zepředu dozadu pod úhlem přesahujícím 15 stupňů. Používání projektoru, který není ve zcela vodorovné poloze, může způsobit selhání funkce nebo poškození lampy m (10000 stop) 0 m (0 stop) Důležité bezpečnostní pokyny 5

6 Bezpečnostní pokyny (pokračování) 16. Nestavte projektor nastojato ve svislém směru. Jinak by mohlo dojít k převrhnutí projektoru, což by mohlo mít za následek zranění osob nebo poškození přístroje. 18. Do blízkosti projektoru ani na projektor neumísťujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Pokud se do projektoru dostane vlhkost, odpojte jej ze síťové zásuvky a požádejte společnost BenQ o opravu projektoru. 17. Nestoupejte na projektor ani na něj nestavte žádné předměty. Kromě pravděpodobného poškození projektoru by mohlo dojít i k jiným nehodám a možnému zranění. 19. Projektor umí zobrazovat obrácený obraz, který se využívá při instalaci projektoru pod strop. Při montáži projektoru používejte výhradně sadu BenQ pro montáž projektoru pod strop a zajistěte, aby byla instalace bezpečná. 6 Důležité bezpečnostní pokyny

7 Úvod Přednosti projektoru Tento model představuje jeden z nejlepším projektorů na světě. Můžete využívat optimální kvalitu videa při promítání s celou řadou zařízení, například PC, laptop, DVD a VCR nebo dokumentovou kamerou. Projektor má následující funkce: Velmi krátká promítací vzdálenost 0,37TR v širokoúhlém režimu WXGA Volitelné interaktivní pero PointDraw a dokumentační kamera pro lepší zážitek ze studia Zobrazení LAN pro správu sítě a webový server Zobrazení LAN 4-1 (maximálně 4 PC/NB na 1 projektor) Funkce vzdálené plochy pro zobrazení LAN a USB 1-M (maximálně 1 PC/NB lze současně zobrazit na 8 projektorech) USB displej umožňuje připojení k počítači prostřednictvím kabelu USB mini-b na typ A USB čtečka umožňuje použití jednotky USB Flash nebo HDD displeje Podpora 3D Ready Variabilní audio výstup Mikrofonní vstup s velkými reproduktory (10 W x 2), školy nemusí pořizovat doplňkové audio systémy Korekce barvy stěny umožňující projekci na plochy v několika předem definovaných barvách Rychlé automatické hledání zrychlující proces detekce signálu Volitelná funkce ochrany heslem 3D správa barev umožňující přizpůsobení barev vašim představám Volitelná funkce rychlého chlazení pro rychlejší ochlazení projektoru Časovač prezentace pro lepší přehled o čase během prezentací Automatické nastavení jediným tlačítkem pro dosažení nejlepší kvality obrazu Nastavitelné vyvážení barev pro zobrazení data/video Projekční lampa s vysokým jasem Vícejazyčné nabídky na projekční ploše (OSD) Možnost přepnutí mezi normálním a úsporným režimem pro snížení spotřeby energie Kompatibilita s komponentní HDTV (YPbPr) Spotřeba energie méně než 1 W v pohotovostním režimu Zdánlivý jas promítaného obrazu se bude měnit v závislosti na okolních světelných podmínkách a nastavení kontrastu/jasu vybraného vstupního signálu. Je úměrný projekční vzdálenosti. Jas lampy se bude časem snižovat a může se měnit v rozsahu technických parametrů výrobce lampy. To je normální a očekávané chování. Úvod 7

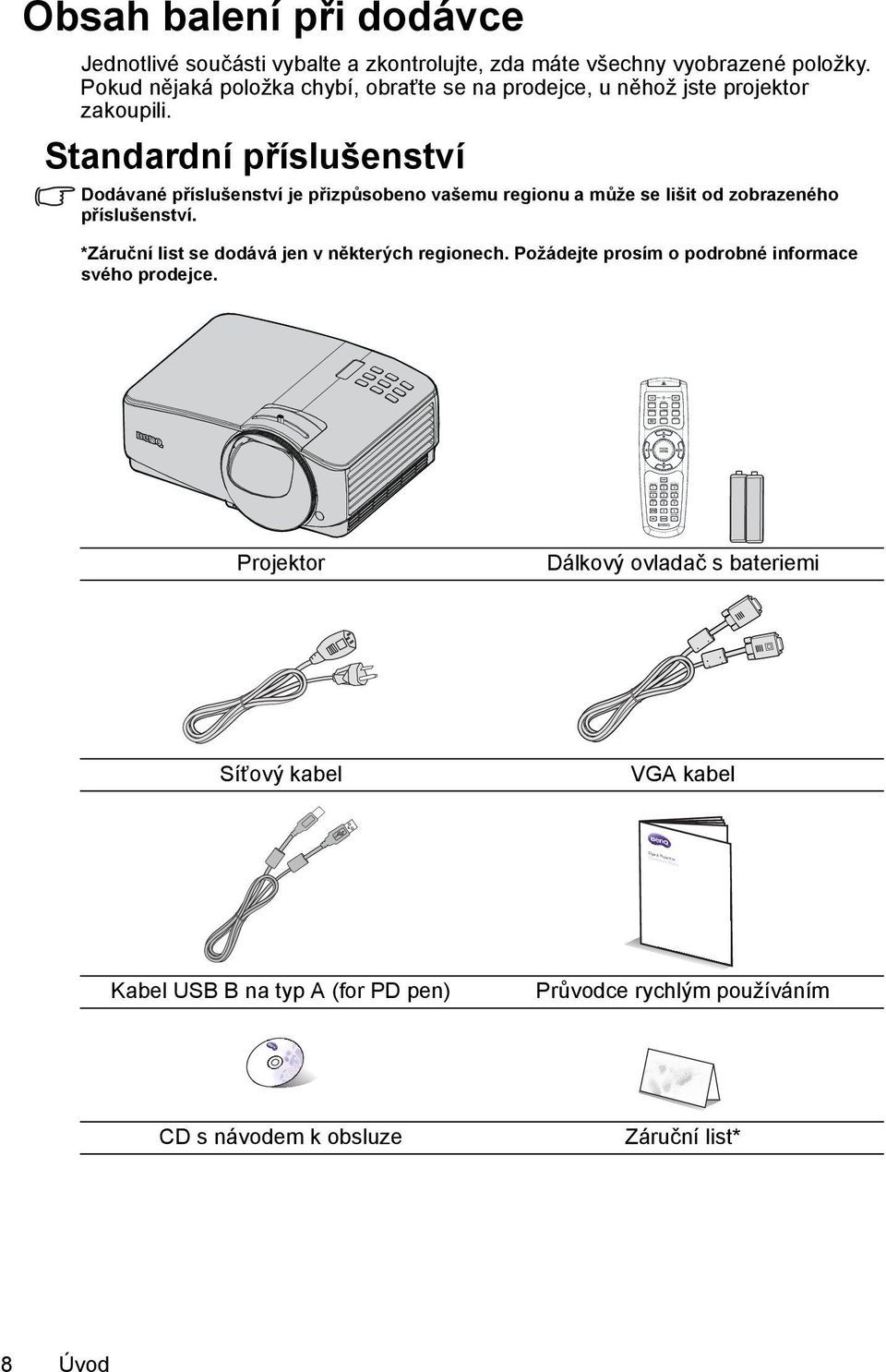

8 Digital Projector Quick Start Guide Obsah balení při dodávce Jednotlivé součásti vybalte a zkontrolujte, zda máte všechny vyobrazené položky. Pokud nějaká položka chybí, obraťte se na prodejce, u něhož jste projektor zakoupili. Standardní příslušenství Dodávané příslušenství je přizpůsobeno vašemu regionu a může se lišit od zobrazeného příslušenství. *Záruční list se dodává jen v některých regionech. Požádejte prosím o podrobné informace svého prodejce. Projektor Dálkový ovladač s bateriemi Síťový kabel VGA kabel Kabel USB B na typ A (for PD pen) Průvodce rychlým používáním CD s návodem k obsluze Záruční list* 8 Úvod

9 Volitelné příslušenství 1. Náhradní modul lampy 2. Sada pro montáž pod strop 3. Bezdrátový adaptér BenQ 4. Pero PointDraw 5. Souprava pro nástěnnou montáž 6. Dokumentační kamera * V některých částech světa není pero PointDraw v prodeji. Chcete-li jej zakoupit, obraťte se na nejbližšího obchodního zástupce. Úvod 9

10 Vnější vzhled projektoru Pohled zepředu/shora Pohled zezadu/zdola Vnější ovládací panel (Podrobné informace - viz "Projektor" na straně 11.) 2. Kryt lampy 3. Zaostřovací páčka 4. Projekční objektiv 5. Ventilační otvory (odvod teplého vzduchu) 6. Reproduktory 7. Přední senzor infračerveného dálkového ovládání 8. Tlačítko pro rychlé odjištění 9. Výstupní zvukový konektor 10. Vstupní zvukový konektor 11. Vstupní konektor S-Video 12. Výstupní konektor signálu RGB 13. Vstupní konektor signálu RGB (PC)/komponentní video (YPbPr/YCbCr) 14. Vstupní konektor HDMI 15. Konektor ovládání RS Konektor USB B 17. Konektor USB A 18. Vstupní síťový konektor RJ Zadní senzor infračerveného dálkového ovládání 20. Zadní nastavitelná nožka 21. Konektor USB mini-b 22. Otvor pro Kensingtonův zámek 23. Upínací otvory na strop 24. Výstup 12 V DC slouží k napájení vnějších zařízení, jako je plátno nebo ovládání osvětlení apod. Informace o připojení těchto zařízení získáte u prodejce. 25. Vstupní konektor video 26. Zdířka síťového kabelu 27. Vstupní audiokonektor (L/P) 28. Vstupní konektor mikrofonu 10 Úvod

11 Ovládací prvky a funkce Projektor MENU/EXIT Zobrazení nabídky na projekční ploše (OSD). Návrat do předchozí OSD nabídky, ukončení a uložení nastavení nabídky. 2. Lichoběž. zkreslení / tlačítka se šipkami ( / Nahoru, / Dolů) Pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem. Podrobné informace viz "Korekce lichoběžníkového zkreslení" na straně Šipka doleva/ Spuštění funkce FAQ (Časté dotazy). Podrobné informace viz "Používání funkce FAQ - Časté dotazy" na straně MODE/ENTER Pro výběr dostupného režimu nastavení obrazu. Podrobné informace viz "Výběr režimu zobrazení" na straně 37. Aktivuje vybranou položku nabídky OSD (nabídka na obrazovce). Podrobné informace viz "Používání nabídek" na straně BLANK Skrytí obrazu zobrazeného na projekční ploše. Podrobné informace viz "Skrytí obrazu" na straně AUTO Automatické určení nejlepšího časování obrazu pro zobrazený obraz. Podrobné informace viz "Automatické přizpůsobení obrazu" na straně II Napájení/Indikátor NAPÁJENÍ Zapnutí projektoru nebo vypnutí do pohotovostního režimu. Podrobné informace viz "Zapnutí projektoru" na straně 28. Během provozu projektoru svítí nebo bliká. Podrobné informace - viz "Indikátory" na straně Indikátor TEMP Jestliže teplota projektoru stoupne na příliš vysokou hodnotu, rozsvítí se červeně. Podrobné informace viz "Indikátory" na straně Šipka doprava/ Pokud je na projekční ploše zobrazena OSD nabídka, slouží tlačítka #2, #3 a #9 jako směrové šipky k výběru požadované položky nabídky a úpravě nastavení. Podrobné informace viz "Používání nabídek" na straně 31. Aktivace zámku kláves panelu. Podrobné informace viz "Uzamknutí ovládacích tlačítek" na straně Indikátor LAMP Indikuje stav lampy. V případě provozních problémů lampy svítí nebo bliká. Podrobné informace viz "Indikátory" na straně SOURCE Zobrazení lišty pro výběr zdroje vstupního signálu. Podrobné informace viz "Přepínání vstupního signálu" na straně 34. Úvod 11

12 Montáž projektoru Protože chceme, abyste byli s vaším projektorem BenQ maximálně spokojeni, musíme vás upozornit na některé bezpečnostní aspekty, jejichž cílem je předejít zranění osob a poškození majetku. Chcete-li nainstalovat projektor na strop nebo na stěnu, důrazně doporučujeme použít odpovídající sadu pro montáž projektoru BenQ na strop nebo na stěnu a zajistit bezpečnou a odbornou montáž. Použijete-li sadu pro montáž projektoru jinou, než BenQ, existuje bezpečnostní riziko, že projektor spadne ze stropu nebo ze stěny z důvodu nedostatečného připevnění šrouby nevhodné délky nebo průměru. Sadu pro montáž projektoru BenQ na strop nebo na stěnu lze zakoupit na stejném místě, na kterém jste zakoupili váš projektor BenQ. BenQ rovněž doporučuje, abyste si zakoupili samostatný bezpečnostní kabel kompatibilní s Kensingtonovým zámkem a pevně jej připevnili k otvoru pro Kensingtonův zámek na projektoru a k základně montážní konzoly. Toto opatření slouží jako sekundární zabezpečení projektoru pro případ, že by se jeho připevnění k montážní konzole uvolnilo. 12 Úvod

13 Dálkový ovladač ON Zapíná projektor. Podrobné informace viz "Zapnutí projektoru" na straně COMPUTER-1/COMPUTER-2 Zobrazuje signál RGB (PC)/ komponentní video (YPbPr/YCbCr). 3. S-VIDEO Zobrazuje signál S-video. 4. MENU/EXIT Zobrazení nabídky na projekční ploše (OSD). Návrat do předchozí OSD nabídky, ukončení a uložení nastavení nabídky. Podrobné informace viz "Používání nabídek" na straně BLANK Skrytí obrazu zobrazeného na projekční ploše. Podrobné informace viz "Skrytí obrazu" na straně Lichoběž. zkreslení/tlačítka se šipkami ( / Nahoru, / Dolů) Pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem. Podrobné informace viz "Korekce lichoběžníkového zkreslení" na straně MODE/ENTER Pro výběr dostupného režimu nastavení obrazu. Podrobné informace viz "Výběr režimu zobrazení" na straně 37. Aktivuje vybranou položku nabídky OSD (nabídka na obrazovce). Podrobné informace viz "Používání nabídek" na straně Šipka doleva/ Spuštění funkce FAQ (Časté dotazy). Podrobné informace viz "Používání funkce FAQ - Časté dotazy" na straně ZOOM+/ZOOM- Zvětšení nebo zmenšení velikosti promítaného obrazu. Podrobné informace viz "Zvětšování a hledání detailů" na straně PAGE UP/PAGE DOWN Šipky Předchozí/následující strana, když je zařízení připojeno k PC pomocí USB. Podrobné informace viz "Dálkové stránkování" na straně FREEZE Zastavení promítaného obrazu. Podrobné informace viz "Zastavení obrazu" na straně Network Setting Povoluje nabídku OSD pro Síťová nastavení. 13. TEST Zobrazuje testovací vzorek. Podrobné informace viz "Testovací vzorek" na straně OFF Vypíná projektor. Podrobnosti viz "Vypnutí projektoru" na straně VIDEO Zobrazuje obrazový signál. 16. NETWORK Aktivuje síťový režim. Úvod 13

14 17. SOURCE Zobrazení lišty pro výběr zdroje vstupního signálu. Podrobné informace viz "Přepínání vstupního signálu" na straně AUTO Automatické určení nejlepšího časování obrazu pro zobrazený obraz. Podrobné informace viz "Automatické přizpůsobení obrazu" na straně Šipka doprava/ Pokud je na projekční ploše zobrazena OSD nabídka, slouží tlačítka #6, #8 a #19 jako směrové šipky k výběru požadované položky nabídky a úpravě nastavení. Podrobné informace viz "Používání nabídek" na straně 31. Aktivace zámku kláves panelu. Podrobné informace viz "Uzamknutí ovládacích tlačítek" na straně LASER Vysílá viditelné laserové světlo pro účely prezentace. 21. VOLUME+/VOLUME- Nastavuje hlasitost mikrofonu. Podrobné informace viz "Nastavení zvuku" na straně MUTE Zapíná a vypíná zvuk projektoru. Podrobné informace viz "Ztlumení zvuku" na straně ASPECT Slouží k výběru poměru stran obrazu. Podrobné informace viz "Výběr poměru stran" na straně MIC/VOL Nastavuje hlasitost mikrofonu. Podrobné informace viz "Nastavuje hlasitost mikrofonu" na straně CAPTURE Zachycuje aktuálně zobrazenou obrazovku, která bude použita jako obrazovka MyScreen. Podrobné informace viz "Nastavení časovače prezentace" na straně 41. Použití laserového ukazovátka Laserové ukazovátko je prezentační pomůcka pro profesionály. Při stisknutí tlačítka a po rozsvícení indikátoru vysílá červené světlo. Laserový paprsek je viditelný. Nepřetržité vysílání paprsku vyžaduje stisknutí a přidržení tlačítka LASER. Nedívejte se do otvoru, ze kterého je vysílán laserový paprsek, ani paprsek nezaměřujte na sebe nebo jiné osoby. Před použitím si prostudujte varování na zadní straně dálkového ovladače. Laserové ukazovátko není hračka. Rodiče si musí uvědomit rizika spojená s laserovým zářením a musí dálkový ovladač uchovávat mimo dosah dětí. 14 Úvod

15 Senzory infračerveného dálkového ovládání (IR) jsou umístěny v přední části projektoru. Aby dálkový ovladač pracoval správně, je třeba jej držet pod úhlem max. 22,5 stupňů vůči senzoru infračerveného dálkového ovládání na projektoru. Vzdálenost mezi dálkovým ovladačem a senzorem by neměla překročit 8 metrů. Mezi dálkovým ovladačem a snímačem infračerveného signálu na projektoru nesmí být žádné překážky, které by mohly překážet infračervenému paprsku. Ovládání projektoru zepředu Ovládání projektoru zezadu Přibl. 22,5 Přibl. 22,5 Výměna baterie v dálkovém ovladači 1. Chcete-li otevřít kryt prostoru baterií, otočte dálkový ovladač zadní stranou k sobě, zatlačte na koncovku krytu a vysuňte jej ve směru šipky jak je ilustrováno na obrázku. Kryt se vysune. 2. Podle potřeby vyjměte stávající baterie a vložte dvě baterie AAA tak, aby polarity baterií odpovídaly značkám v přihrádce. Kladný pól (+) musí odpovídat kladnému a záporný pól (-) zápornému pólu baterie. 3. Vyrovnejte kryt s prostorem baterií a zatlačte jej na místo. Kryt je zavřen, jakmile uslyšíte cvaknutí. Neponechávejte dálkový ovladač a baterii na místech s vysokou teplotou nebo vlhkostí. V případě nesprávné výměny baterie může dojít k jejímu poškození. Baterii nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce baterie. Použitou baterii zlikvidujte v souladu s pokyny výrobce. Nikdy neházejte baterii do ohně. V opačném případě hrozí nebezpečí výbuchu. Jestliže je baterie vybitá nebo pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj baterii, aby nedošlo k poškození dálkového ovladače únikem elektrolytu z baterie. Úvod 15

16 Umístění projektoru Volba umístění Podle uspořádání místnosti nebo osobních preferencí se rozhodněte, které místo vyberete pro instalaci. Vezměte v úvahu velikost a polohu projekčního plátna, umístění vhodné síťové zásuvky, stejně jako umístění a vzdálenost mezi projektorem a dalšími zařízeními. Projektor je zkonstruován tak, aby mohl být nainstalován ve 4 možných umístěních: 1. Stolek vpředu Toto umístění vyberte, chcete-li mít projektor postaven v blízkosti podlahy před projekčním plátnem. Je to nejběžnější způsob umístění projektoru kvůli rychlému nastavení a přenosnosti. 2. Strop vpředu Zvolte toto nastavení, chcete-li mít projektor zavěšen dnem vzhůru pod strop před projekčním plátnem. Pro montáž projektoru pod strop si u prodejce pořiďte sadu BenQ pro montáž projektoru pod strop (Ceiling Mounting Kit). Po zapnutí projektoru nastavte Strop vpředu v nabídce NASTAVENÍ SYSTÉMU: Základní > Umístění projektoru. 3. Stolek vzadu Zvolte toto umístění, chcete-li mít projektor postaven v blízkosti podlahy za projekčním plátnem. Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci. Po zapnutí projektoru nastavte Stolek vzadu v nabídce NASTAVENÍ SYSTÉMU: Základní > Umístění projektoru. 4. Strop vzadu Zvolte toto umístění, chcete-li mít projektor zavěšen dnem vzhůru pod strop za projekčním plátnem. Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci a sadu BenQ pro montáž projektoru pod strop (Ceiling Mounting Kit). Po zapnutí projektoru nastavte Strop vzadu v nabídce NASTAVENÍ SYSTÉMU: Základní > Umístění projektoru. 16 Umístění projektoru

17 Získání požadované velikosti promítaného obrazu Vzdálenost od objektivu projektoru k projekčnímu plátnu, nastavení zoomu (je-li jím projektor vybaven) a formát videosignálu jsou faktory, které ovlivňují velikost promítaného obrazu. Projektor by měl být vždy umístěn tak, aby ležel ve vodorovném směru rovně (např. na stole) a aby byl kolmo (90 ) k vodorovnému středu projekčního plátna. To zabraňuje zkreslení obrazu způsobenému projekcí pod úhlem (nebo projekcí na nakloněné povrchy). Pokud je projektor namontován pod strop, musí být namontován dnem vzhůru tak, aby promítal pod nepatrným dolů směřujícím úhlem. Z obrázku na straně 19 je zřejmé, že tento typ projekce způsobuje svislé posunutí dolního okraje promítaného obrazu vzhledem k horizontální rovině projektoru. Při montáži pod strop se to týká horního okraje promítaného obrazu. Při přesouvání projektoru do větší vzdálenosti od projekčního plátna se zvyšuje velikost promítaného obrazu a úměrně se zvyšuje také svislé posunutí. Při určování polohy projekčního plátna a projektoru je potřeba počítat současně s velikostí promítaného obrazu a svislým posunutím, které jsou úměrné projekční vzdálenosti. Společnost BenQ sestavila tabulku pro různé velikosti projekčních pláten, která vám pomůže určit ideální umístění projektoru. Je nutno uvážit dva rozměry - kolmou vodorovnou vzdálenost od středu projekčního plátna (projekční vzdálenost) a výšku svislého posunutí projektoru od vodorovného okraje projekčního plátna (offset). Umístění projektoru 17

18 Jak určit polohu projektoru pro danou velikost projekčního plátna 1. Vyberte velikost projekčního plátna. 2. Podívejte se do tabulky na str. 19 a v levém sloupci s označením "Velikost plátna" najděte nejbližší hodnotu, která odpovídá velikosti vašeho projekčního plátna. Pomocí této hodnoty najděte vpravo na daném řádku ve sloupci "Vzdálenost od plátna (mm)" odpovídající hodnotu vzdálenosti od projekčního plátna. Toto je projekční vzdálenost. 3. Ve stejném řádku se podívejte na sloupec umístěný vpravo a zapište si hodnotu "Svislé posunutí (mm)". Tím určíte celkové svislé posunutí umístění projektoru vzhledem k okraji projekčního plátna. 4. Doporučená poloha projektoru je kolmo k vodorovnému středu projekčního plátna ve vzdálenosti od projekčního plátna určené ve výše uvedeném kroku 2 a s posunutím o hodnotu určenou ve výše uvedeném kroku 3. Pokud například používáte plátno o velikosti 120 palců, bude projekční vzdálenost 991 mm a svislé posunutí 202 mm. Jak zjistit doporučenou velikost projekčního plátna pro danou vzdálenost Tuto metodu můžete použít v případech, kdy jste si koupili projektor a rádi byste věděli, jaká velikost projekčního plátna je vhodná pro vaši místnost. Maximální velikost projekčního plátna je omezena fyzickým prostorem dostupným v místnosti. 1. Změřte vzdálenost mezi projektorem a místem, kam chcete umístit projekční plátno. Toto je projekční vzdálenost. 2. Podívejte se do tabulky na str. 19 a najděte ve sloupci označeném jako "Vzdálenost od plátna (mm)" nejbližší hodnotu, která odpovídá vašemu měření. 3. Pomocí této hodnoty najděte vlevo na daném řádku v tabulce příslušnou hodnotu "Velikost plátna" projekčního plátna. To je velikost obrazu promítaného projektorem při dané projekční vzdálenosti. 4. Ve stejném řádku se podívejte na sloupec umístěný vpravo a zapište si hodnotu "Svislé posunutí (mm)". Tím určíte finální umístění projekčního plátna vzhledem k horizontální rovině projektoru. Je-li například změřena projekční vzdálenost 2,0 m (2 000 mm), je nejbližší hodnota ve sloupci mm. Na tomto řádku je vidět, že je potřeba použít 200palcové projekční plátno. Pokud umístíte projektor do odlišné polohy (než je doporučená), budete jej muset naklonit dolů nebo nahoru, aby se obraz na projekčním plátně vystředil. V takových situacích dojde k určitému zkreslení obrazu. Toto zkreslení můžete odstranit pomocí funkce Keystone (Lichobě. zkreslení). Podrobné informace viz "Korekce lichoběžníkového zkreslení" na straně Umístění projektoru

19 Rozměry projekce Před výpočtem vhodné polohy si přečtěte část "Rozměry" na straně 90, kde najdete informace o vzdálenostech od středu objektivu projektoru. Obraz 16:10 úhlopříčně Projekční plátno Střed objektivu Svislé posunutí Projekční vzdálenost Velikost plátna Diagonální Š palců mm (mm) V (mm) Vzdálenost od plátna (mm) Svislé posunutí (mm) Z důvodu odchylek optických komponent existuje mezi těmito hodnotami tolerance 3%. Společnost BenQ doporučuje, abyste si v případě, že chcete instalovat projektor na stálé místo, nejprve zkouškou ověřili velikost obrazu a projekční vzdálenost při použití projektoru na tomto místě (z důvodu tolerance optických vlastností projektoru). To vám umožní správně určit přesné místo pro instalaci projektoru. Umístění projektoru 19

20 Připojení Při připojování zdroje signálu k projektoru se ujistěte, že: 1. Jsou všechna zařízení vypnuta. 2. Používáte pro jednotlivé zdroje správné signálové kabely. 3. Kabely jsou pevně zasunuty. V níže uvedených příkladech připojení nemusí být některé propojovací kabely součástí příslušenství projektoru (viz "Obsah balení při dodávce" na straně 8). Kabely jsou k dostání v běžných prodejnách s elektrotechnickým zbožím. Podrobné metody připojení viz str Audiokabel 6. Video kabel 2. VGA kabel 7. Kabel S-Video 3. Kabel spojující VGA a DVI-A 8. Adaptérový kabel komponentní video na VGA (D-Sub) 4. Kabel USB B na typ A 9. Kabel HDMI (Podporuje upgrade firmwaru/ PD pero) 20 Připojení

21 5. Kabel USB mini-b na typ A 10. Jednotka USB Flash/HDD/bezdrátový adaptér/klávesnice/myš Požadavky počítačového systému pro zobrazení USB: Požadavky na operační systém Požadavky počítačového systému pro zobrazení WiFi: Minimální hardwarové požadavky Windows XP Podporuje USB 2.0 Windows Vista Procesor: Pentium 1 GHz RAM: 512 MB Pevný disk: 20 MB volného prostoru na pevném disku Požadavky na operační systém Windows XP Windows Vista Minimální hardwarové požadavky WiFi: 54 Mbps Procesor: Pentium 1 GHz RAM: 512 MB 20 MB volného prostoru na pevném disku Požadavky na počítačový systém pro zobrazení LAN: Požadavky na operační systém Windows XP Windows Vista Minimální hardwarové požadavky LAN: 100 Mbps Procesor: Pentium 1 GHz RAM: 512 MB 20 MB volného prostoru na pevném disku Připojení 21

22 Připojení počítače nebo monitoru Připojení počítače Tento projektor lze připojit k počítačům kompatibilním se standardem IBM i Macintosh. V případě, že připojujete počítač Macintosh, budete potřebovat adaptér pro počítače Mac. Připojení projektoru k notebooku nebo stolnímu počítači (pomocí VGA): 1. Použijte dodaný VGA kabel a připojte jeden jeho konec k výstupnímu konektoru D-Sub na počítači. 2. Druhý konec VGA kabelu připojte ke konektoru signálového vstupu COMPUTER 1 nebo COMPUTER 2 na projektoru. 3. Pokud chcete pro vaši prezentaci využít reproduktor(y) projektoru, použijte vhodný zvukový kabel a připojte jeden konec kabelu ke zvukovému výstupnímu konektoru počítače, a druhý konec ke konektoru AUDIO projektoru. Po připojení výstupního audiosignálu upravte nastavení ovládací lišty hlasitosti, abyste získali optimální zvukové efekty. 4. Pokud chcete, můžete použít jiný vhodný audiokabel a připojit jeden konec kabelu ke konektoru AUDIO OUT projektoru a druhý konec k externím reproduktorům (nejsou součástí dodávky). Po připojení lze zvuk ovládat pomocí nabídek OSD projektoru. Podrobné informace viz "Nastavení zvuku" na straně 69. Vestavěný reproduktor se po zapojení konektoru AUDIO OUT ztiší. Připojení projektoru k notebooku nebo stolnímu počítači (pomocí USB): 1. Použijte kabel USB mini-b na USB A a připojte jeden konec kabelu ke konektoru typu A na počítači. 2. Druhý konec tohoto kabelu připojte ke konektoru MINI-B na projektoru. Po prvním připojení může několik sekund trvat, než se zobrazí obrazovka. Pokud se obraz z počítače přesto nepromítá, přejděte na část Tento počítač, vyhledejte a poklepejte na název projektoru (stejný jako u jednotky flash). Rychlost projektoru se liší v závislosti na kapacitě počítače. Připojení projektoru k notebooku nebo stolnímu počítači (pomocí LAN): 1. Připojte jeden konec kabelu RJ45 ke vstupnímu konektoru LAN na projektoru a druhý konec do portu RJ Zkontrolujte, zda je počítač připojen ke kabelu pro připojení k internetu. Pro připojení síťového zobrazení použijte program Q Presenter, který zajišťuje přenos obsahu pracovní plochy hostitelského počítače prostřednictvím připojení k místní síti. Podrobné informace viz "Zobrazení obrazu pomocí softwaru Q Presenter" na straně 56. Nepoužívejte kabel RJ45 pro připojení projektoru k počítači. Protože toto připojení vyžaduje IP směrovač. 22 Připojení

23 Připojení projektoru k notebooku nebo stolnímu počítači (pomocí HDMI): 1. Připojte jeden konec kabelu HDMI ke konektoru HDMI na počítači. 2. Druhý konec tohoto kabelu připojte ke konektoru HDMI na projektoru. Mnoho notebooků nezapne po připojení k projektoru své externí video porty. Pro zapnutí/ vypnutí externího zobrazovacího zařízení se obvykle používá kombinace kláves, jako např. Fn + F3 nebo CRT/LCD. Najděte na přenosném počítači funkční klávesu s označením CRT/ LCD nebo funkční klávesu se symbolem monitoru. Stiskněte současně Fn a označenou funkční klávesu. Informace o kombinacích kláves notebooku najdete v jeho dokumentaci. Přenosová rychlost a kvalita obrazu se budou měnit podle šířky pásma sítě LAN a míře využití sítě. Připojení monitoru Budete-li chtít zobrazovat prezentaci na projekční ploše a současně zblízka na monitoru, můžete následujícím způsobem propojit výstupní konektor MONITOR OUT na projektoru s externím monitorem: Připojení projektoru k monitoru: 1. Připojte projektor k počítači způsobem popsaným v části "Připojení počítače" na straně Použijte vhodný VGA kabel (pouze ten, který je součástí dodávaného příslušenství) a připojte jeden jeho konec ke vstupnímu konektoru D-Sub na monitoru. Je-li monitor případně vybaven vstupním konektorem DVI, použijte kabel VGA - DVI-A a zapojte jeho konec se zakončením DVI do vstupního konektoru DVI na monitoru. 3. Druhý konec tohoto kabelu připojte ke konektoru MONITOR OUT na projektoru. Výstupní signál pro konektor MONITOR VÝSTUP funguje jen tehdy, když vstupní signál přichází z konektoru POČÍTAČ 1 nebo POČÍTAČ 2. Když je projektor zapnutý, výstupní signál z konektoru MONITOR VÝSTUP se mění podle vstupního signálu z konektoru POČÍTAČ 1 nebo POČÍTAČ 2. Jestliže chcete tento způsob zapojení používat v době, kdy je projektor v pohotovostním režimu, zkontrolujte, zda je zapnuta volba Výstup pro monitor v nabídce NASTAVENÍ SYSTÉMU: Pokročilé > Pohotovostní nastavení. Podrobné informace viz "Pohotovostní nastavení" na straně 79. Připojení 23

24 Připojení zařízení s video signálem Projektor stačí připojit k zařízení s video signálem pouze jedním z výše uvedených způsobů připojení; každé připojení však poskytuje rozdílnou kvalitu obrazu. Způsob, který zvolíte, bude pravděpodobně záviset na dostupnosti vhodných konektorů jak na projektoru, tak i na zařízení, které je zdrojem video signálu - viz následující popis: Název zdířky Vzhled terminálu Reference Kvalita obrazu HDMI Komponentní video S-Video Video HDMI COMPUTER S-VIDEO VIDEO "Připojení zdrojového zařízení HDMI" na straně 25 "Připojení zařízení s komponentním video signálem" na straně 26 "Připojení zařízení se signálem S- Video/kompozitním signálem" na straně 27 Nejlepší Lepší Dobrá Normální 24 Připojení

25 Připojení zdrojového zařízení HDMI Projektor obsahuje vstupní konektor HDMI, který umožňuje připojení zdrojového zařízení HDMI, jako je například přehrávač DVD, digitální televizní tuner, displej nebo přenosný počítač. Norma HDMI (High-Definition Multimedia Interface, multimediální rozhraní pro vysoká rozlišení) podporuje přenos nestlačených videodat mezi kompatibilními zařízeními, např. tunery digitálního televizního vysílání, DVD přehrávači a displeji přes jediný kabel. Poskytuje čistě digitální obrazový a zvukový zážitek. Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici volná sada konektorů výstupu HDMI: Pokud ano, pokračujte v tomto postupu. V opačném případě budete muset znovu vyhodnotit, který způsob lze pro připojení zařízení použít. Postup připojení projektoru k zařízení, které je zdrojem signálu HDMI: 1. Použijte kabel HDMI a připojte jeden konec k výstupnímu konektoru HDMI na zařízení, které je zdrojem signálu HDMI. 2. Druhý konec tohoto kabelu připojte ke vstupnímu konektoru HDMI na projektoru. Po připojení lze zvuk ovládat pomocí nabídek OSD projektoru. Podrobné informace viz "Nastavení zvuku" na straně 69. Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadované video, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda správně funguje. Zkontrolujte také, zda byly správně zapojeny signálové kabely. V nepravděpodobném případě, že připojíte projektor k DVD přehrávači přes vstup HDMI na projektoru a promítaný obraz má chybné barvy, změňte prosím barevný prostor na YUV. Podrobné informace viz "Změna barevného prostoru" na straně 35. Připojení 25

26 Připojení zařízení s komponentním video signálem Zjistěte, zda na zařízení, které je zdrojem video signálu, je k dispozici sada volných výstupních konektorů komponentního video signálu: Pokud ano, pokračujte v tomto postupu. V opačném případě budete muset znovu vyhodnotit, který způsob lze pro připojení zařízení použít. Postup připojení projektoru k zařízení, které je zdrojem signálu komponentní video: 1. Použijte adaptérový kabel Komponentní video - VGA (D-Sub) a zapojte konec se 3 konektory typu RCA do výstupních konektorů komponentního videa na zařízení, které je zdrojem video signálu. Barva zástrček musí odpovídat barvě konektorů: zelená-zelený, modrá-modrý, červená-červený. 2. Druhý konec adaptérového kabelu Komponentní video - VGA (D-Sub) (s konektorem typu D-Sub) zapojte do konektoru COMPUTER 1 nebo COMPUTER 2 na projektoru. 3. Pokud chcete pro vaši prezentaci využít reproduktor(y) projektoru, použijte vhodný zvukový kabel a připojte jeden konec kabelu ke zvukovému výstupnímu konektoru zařízení, a druhý konec ke konektoru AUDIO projektoru. 4. Pokud chcete, můžete použít jiný vhodný audiokabel a připojit jeden konec kabelu ke konektoru AUDIO OUT projektoru a druhý konec k externím reproduktorům (nejsou součástí dodávky). Po připojení lze zvuk ovládat pomocí nabídek OSD projektoru. Podrobné informace viz "Nastavení zvuku" na straně 69. Vestavěný reproduktor se po zapojení konektoru AUDIO OUT ztiší. Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadované video, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda správně funguje. Zkontrolujte také, zda byly správně zapojeny signálové kabely. 26 Připojení

27 Připojení zařízení se signálem S-Video/ kompozitním signálem Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici volný výstupní konektor S-Video/kompozitní: Pokud má oba konektory, použijte k připojení výstupní konektor S-Video, protože tento konektor poskytuje vyšší kvalitu obrazu než konektor video. Pokud má kterýkoliv z těchto výstupních konektorů, rovněž můžete pokračovat v tomto postupu. V opačném případě budete muset znovu vyhodnotit, který způsob lze pro připojení zařízení použít. Postup připojení projektoru k zařízení, které je zdrojem signálu S-Video: 1. Použijte kabel S-Video a zapojte jeden jeho konec do výstupního konektoru S-Video/Video na zařízení, které je zdrojem video signálu. 2. Druhý konec kabelu S-Video/Video zapojte do konektoru S-VIDEO/VIDEO na projektoru. 3. Pokud chcete pro vaši prezentaci využít reproduktor(y) projektoru, použijte vhodný zvukový kabel a připojte jeden konec kabelu ke zvukovému výstupnímu konektoru zařízení, a druhý konec ke konektoru AUDIO (L/R) projektoru. 4. Pokud chcete, můžete použít jiný vhodný audiokabel a připojit jeden konec kabelu ke konektoru AUDIO OUT projektoru a druhý konec k externím reproduktorům (nejsou součástí dodávky). Po připojení lze zvuk ovládat pomocí nabídek OSD projektoru. Podrobné informace viz "Nastavení zvuku" na straně 69. Vestavěný reproduktor se po zapojení konektoru AUDIO OUT ztiší. Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadované video, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda správně funguje. Zkontrolujte také, zda byly správně zapojeny signálové kabely. Připojení dokumentační kamery Pokyny pro připojení projektoru k dokumentační kameře prostřednictvím VGA: Připojení 27

28 Ovládání Zapnutí projektoru 1. Připojte napájecí kabel do projektoru a do napájecí zásuvky. Zkontrolujte, zda se po zapnutí napájení rozsvítí Indikátor NAPÁJENÍ na projektoru oranžově. S přístrojem používejte prosím výhradně originální příslušenství (např. napájecí kabely), abyste vyloučili možná nebezpečí, např. úraz elektrickým proudem nebo požár. Je-li v nabídce NASTAVENÍ SYSTÉMU: Základní > Provozní nastavení aktivována funkce Přímé zapnutí, projektor se automaticky zapne po připojení napájecího kabelu, pokud je zásuvka pod napětím. Podrobné informace viz "Přímé zapnutí" na straně Zkontrolujte, zda je otevřená krytka objektivu. Pokud zůstane krytka uzavřená, mohla by se vlivem tepla generovaného projekční lampou zdeformovat. 3. Stiskem tlačítka II Napájení na projektoru nebo ON na dálkovém ovladači zapněte projektor. Indikátor NAPÁJENÍ bliká zeleně a po zapnutí projektoru trvale svítí zeleně. Spouštění trvá přibližně sekund. V pozdější fázi spouštění se zobrazí úvodní logo. (Podle potřeby) Pomocí zaostřovacího kroužku nebo páčky upravte ostrost obrazu. Je-li projektor po předchozím použití stále horký, poběží před zapnutím napájení lampy přibližně 90 sekund chladicí ventilátor. 4. Pokud je projektor zapnut poprvé, zvolte jazyk OSD nabídky podle pokynů na obrazovce. 5. Pokud jste vyzváni k vložení hesla, zadejte šestimístné heslo pomocí tlačítek se šipkami. Podrobné informace viz "Využití funkce hesla" na straně Zapněte všechna připojená zařízení. 7. Projektor začne vyhledávat vstupní signály. Na plátnu se zobrazí aktuální vstupní signál. Pokud projektor nenajde žádný platný signál, bude se zobrazovat zpráva Žádný signál, dokud nebude nalezen vstupní signál. Požadovaný vstupní signál můžete rovně vybrat stiskem tlačítka SOURCE na 28 Ovládání

29 projektoru nebo na dálkovém ovladači. Podrobné informace viz "Přepínání vstupního signálu" na straně 34. Pokud frekvence nebo rozlišení vstupního signálu přesahuje provozní rozsah projektoru, zobrazí se na projekční ploše hlášení Mimo rozsah. Přepněte prosím na vstupní signál, který vyhovuje rozlišení projektoru, nebo nastavte u vstupního signálu nižší hodnoty. Podrobné informace viz "Tabulka časování" na straně 93. Přizpůsobení promítaného obrazu Přizpůsobení úhlu projekce Projektor je vybaven jednou nastavitelnou nožkou s rychlým odjištěním a jednou zadní nastavitelnou nožkou. Tyto nastavitelné nožky umožňují změnit výšku obrazu a projekční úhel. Nastavení projektoru: 1. Stiskněte tlačítko pro rychlé odjištění a zvedněte přední část projektoru. Po nastavení obrazu do požadované polohy uvolněte tlačítko pro rychlé odjištění a zajistěte nožku v nastavené poloze. 2. Našroubujte zadní nastavitelnou nožku, a tím dolaďte vodorovný úhel. Pokud si přejete nastavovací nožku zasunout, 2 1 nadzvedněte projektor, stiskněte tlačítko pro rychlé odjištění a opatrně nastavte projektor do požadované nižší polohy. Zašroubujte zadní nastavitelnou nožku opačným směrem. Pokud není projektor umístěn na rovný povrch nebo pokud není projekční plocha kolmo vůči projektoru, bude mít promítaný obraz lichoběžníkový tvar. Podrobné informace o korekci lichoběžníkového zkreslení obrazu - viz "Korekce lichoběžníkového zkreslení" na straně 30. Pokud je lampa zapnutá, nedívejte se do objektivu. Silné světlo lampy vám může poškodit zrak. Při stisknutí tlačítka nastavitelné nožky buďte opatrní, protože toto tlačítko je v blízkosti otvorů, ze kterých vystupuje horký vzduch. Automatické přizpůsobení obrazu V některých případech je třeba optimalizovat kvalitu obrazu. Stiskněte tlačítko AUTO na projektoru nebo na dálkovém ovladači. Během 3 sekund provede vestavěná inteligentní funkce pro automatické přizpůsobení optimalizaci hodnot frekvence a časování tak, aby byla zajištěna nejvyšší kvalita obrazu. Během funkce Automaticky se na projekční ploše nebude nic zobrazovat. Funkce je k dispozici pouze v případě, že je vybrán signál z PC (analogový RGB). Ovládání 29

30 Jemné doladění velikosti a světlosti obrazu 1. Zaostřete obraz otáčením zaostřovacího kroužku/páčky. Korekce lichoběžníkového zkreslení Lichoběžníkové zkreslení se vyznačuje tím, že promítaný obraz je v horní nebo dolní části znatelně širší. Tato situace nastane, pokud není projektor kolmo vůči projekční ploše. Pro korekci tohoto jevu je třeba kromě nastavení výšky projektoru ručně provést jeden z následujících kroků. Pomocí dálkového ovladače Stiskněte tlačítko / na ovládacím panelu projektoru nebo na dálkovém ovladači pro zobrazení okna pro korekci lichoběžníkového zkreslení (Lichoběž. zkreslení). Stisknutím tlačítka opravte lichoběžníkové zkreslení v horní části obrazu. Stiskem tlačítka opravte lichoběžníkové zkreslení v dolní části obrazu. Pomocí OSD nabídky 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku ZOBRAZENÍ. 2. Stisknutím tlačítka označte položku Stiskněte Stiskněte Lichoběž. zkreslení a stiskněte tlačítko tlačítko /. tlačítko /. MODE/ENTER. Zobrazí se okno Lichoběž. zkreslení. 3. Stisknutím tlačítka opravte lichoběžníkové zkreslení v horní části obrazu nebo stisknutím tlačítka opravte lichoběžníkové zkreslení v dolní části obrazu. 30 Ovládání

31 Používání nabídek Tento projektor umožňuje provádět různá přizpůsobení a nastavení pomocí nabídek na projekční ploše (OSD). Na následujícím obrázku je uveden přehled OSD nabídky. Ikona hlavní nabídky Hlavní nabídka Označená položka Vedlejší nabídka Aktuální vstupní signál Stav Pro návrat na předchozí stránku nebo pro ukončení stiskněte tlačítko MENU/EXIT. Následující příklad popisuje, jak nastavit jazyk OSD. 1. Stiskem MENU/EXIT na projektoru nebo dálkovém ovládání zapněte OSD nabídku. 3. Stisknutím tlačítka označte nabídku Jazyk a tlačítky / vyberte po adovaný jazyk. 2. Pomocí / zvýrazněte nabídku NASTAVENÍ SYSTÉMU: Základní. 4. Chcete-li nastavení uložit, stiskněte dvakrát* tlačítko MENU/EXIT na projektoru nebo na dálkovém ovladači. *Prvním stisknutím se vrátíte zpět do hlavní nabídky, druhým stisknutím skryjete zobrazenou nabídku na projekční ploše. Ovládání 31

32 Zabezpečení projektoru Pomocí bezpečnostního kabelového zámku Aby se zabránilo krádeži, je nutné projektor instalovat na bezpečném místě. Jinak si kupte zámek, např. zámek Kensington, jímž můžete projektor zabezpečit. Zásuvku pro zámek Kensington najdete na zadní straně projektoru. Podrobné informace viz položka 22 na straně 10. Bezpečnostní kabel se zámkem Kensington je většinou kombinace klíče a zámku. V dokumentaci k zámku se dozvíte, jak zámek používat. Využití funkce hesla Z bezpečnostních důvodů a pro zamezení neoprávněnému použití projektoru obsahuje projektor možnost nastavit zabezpečení heslem. Heslo lze nastavit v nabídkách na projekční ploše (OSD). VAROVÁNÍ: Když zapnete funkci zamknutí při zapnutí a poté zapomenete heslo, budete mít problémy. Vytiskněte si tuto příručku (v případě potřeby), zapište si do ní nastavené heslo a uschovejte ji na bezpečném místě pro pozdější použití. Nastavení hesla Jakmile jednou nastavíte heslo, nebudete moci projektor po zapnutí použít bez zadání správného hesla. 1. Otevřete OSD nabídku a přejděte do nabídky NASTAVENÍ SYSTÉMU: Pokročilé > Bezpečnostní nastav.. Stiskněte tlačítko MODE/ENTER. Zobrazí se okno Bezpečnostní nastav.. 2. Označte položku Zámek vodní obrazovky a stiskněte tlačítko MODE/ ENTER. 3. Označte položku Zámek napájení a vyberte možnost Zapnuto stisknutím tlačítek /. 4. Jak je vidět na obrázku vpravo, představují čtyři tlačítka se šipkami (,,, ) čtyři číslice (1, 2, 3, 4). Pomocí kláves se šipkami zadejte požadované šestimístné číselné heslo. 5. Pro potvrzení nového hesla je zadejte znovu. Po nastavení hesla se opět zobrazí okno Bezpečnostní nastav.. DŮLEŽITÉ: Zadávaná čísla se na obrazovce zobrazí jako hvězdičky. Napište si zvolené heslo na vyhrazené místo v této příručce před zadáním hesla nebo bezprostředně poté, abyste je měli v případě, e je zapomenete, vždy k dispozici. Heslo: Uschovejte tuto příručku na bezpečném místě. 6. Chcete-li nabídku OSD zavřít, stiskněte tlačítko MENU/EXIT. Jestliže heslo zapomenete Pokud je aktivována bezpečnostní funkce, budete po každém zapnutí projektoru vyzváni k zadání šestimístného hesla. Pokud zadáte chybné heslo, zobrazí se na 3 sekundy zpráva o chybném zadání hesla (viz obrázek vpravo) a pak se zobrazí zpráva ZADEJTE HESLO. Můžete se pokusit zadat heslo znovu, nebo pokud jste si 32 Ovládání

33 heslo nezapsali a nemůžete si na ně vůbec vzpomenout, můžete použít postup pro obnovu hesla. Podrobné informace viz "Použití postupu pro obnovu hesla" na straně 33. Pokud zadáte 5krát za sebou nesprávné heslo, projektor se automaticky vypne. Použití postupu pro obnovu hesla 1. Podržte stisknuté tlačítko AUTO na projektoru nebo na dálkovém ovladači 3 sekundy. Projektor zobrazí na obrazovce kódované číslo. 2. Zapište si toto číslo a vypněte projektor. 3. Místní servisní středisko společnosti BenQ vám pomůže toto číslo dekódovat. V této souvislosti můžete být požádáni o předložení dokladu o zakoupení projektoru, abyste prokázali, že jste jeho oprávněným uživatelem. Změna hesla 1. Otevřete OSD nabídku a přejděte do nabídky NASTAVENÍ SYSTÉMU: Pokročilé > Bezpečnostní nastav. > Změnit heslo. 2. Stiskněte tlačítko MODE/ENTER. Zobrazí se zpráva ZADEJTE AKTUÁLNÍ HESLO. 3. Zadejte staré heslo. Pokud je heslo správné, zobrazí se další zpráva ZADEJTE NOVÉ HESLO. Pokud je heslo chybné, zobrazí se na 3 sekundy zpráva o chybném zadání hesla a pak se zobrazí zpráva ZADEJTE AKTUÁLNÍ HESLO pro nový pokus. Můžete buď stisknout tlačítko MENU/EXIT a zrušit nastavování, nebo zkusit zadat jiné heslo. 4. Zadejte nové heslo. DŮLEŽITÉ: Zadávaná čísla se na obrazovce zobrazí jako hvězdičky. Napište si zvolené heslo na vyhrazené místo v této příručce před zadáním hesla nebo bezprostředně poté, abyste je měli v případě, e je zapomenete, vždy k dispozici. Heslo: Uschovejte tuto příručku na bezpečném místě. 5. Pro potvrzení nového hesla je zadejte znovu. 6. Úspěšně jste nastavili nové heslo. Nezapomeňte zadat nové heslo po dalším zapnutí projektoru. 7. Chcete-li nabídku OSD zavřít, stiskněte tlačítko MENU/EXIT. Ovládání 33

34 Zrušení funkce ochrany heslem Chcete-li zrušit ochranu heslem, vraťte se v OSD nabídkách do nabídky NASTAVENÍ SYSTÉMU: Pokročilé > Bezpečnostní nastav. > Zámek vodní obrazovky > Zámek napájení. Vyberte možnost Vypnuto stisknutím tlačítek /. Zobrazí se zpráva ZADEJTE HESLO. Zadejte aktuální heslo. Pokud je heslo správné, zobrazí se opět obrazovka OSD nabídky Bezpečnostní nastav. s hodnotou 'Vypnuto' na řádku Zámek napájení. Při dalším zapnutí projektoru nebudete muset zadávat heslo. Pokud je heslo chybné, zobrazí se na 3 sekundy zpráva o chybném zadání hesla a pak se zobrazí zpráva ZADEJTE HESLO pro nový pokus. Můžete buď stisknout tlačítko MENU/EXIT a zrušit nastavování, nebo zkusit zadat jiné heslo. Přesto e je funkce ochrany heslem vypnutá, měli byste si staré heslo zapamatovat, proto e je budete potřebovat v případě opětovné aktivace ochrany heslem, kdy musíte zadat staré heslo. Přepínání vstupního signálu Projektor lze připojit k několika zařízením současně. V jednom okamžiku lze však na celé projekční ploše zobrazit pouze signál z jednoho zařízení. Během zapínání projektor automaticky hledá dostupné signály. Pokud chcete, aby projektor automaticky vyhledával signály, ujistěte se, e je funkce Rychlé automatické hledání v nabídce ZDROJ nastavena na režim Zapnuto (výchozí nastavení projektoru). Dostupné vstupní signály můžete rovněž prohledávat ručně. 1. Stiskněte tlačítko SOURCE na projektoru nebo na dálkovém ovladači. Zobrazí se lišta pro výběr zdroje vstupního signálu. 2. Opakovaným stisknutím tlačítek / vyberte požadovaný vstupní signál a stiskněte tlačítko MODE/ENTER. Po nalezení signálu se na několik sekund zobrazí v rohu projekčního plátna informace o zdroji vstupního signálu. Pokud je k projektoru připojeno více zařízení, opakujte kroky 1-2 k vyhledání dalšího signálu. Úroveň jasu promítaného obrazu se bude při přepínání mezi různými vstupními signály odpovídajícím způsobem měnit. Datové (grafické) prezentace z PC používají většinou statické snímky a jsou obecně jasnější ne Video, při kterém se používají většinou pohyblivé snímky (filmy). Typ vstupního signálu ovlivňuje možnosti dostupné pro Režim zobrazení. Podrobné informace viz "Výběr režimu zobrazení" na straně 37. Přirozené rozlišení zobrazení má poměr stran 16:10. Aby byl zobrazený obraz co nejlepší, měli byste vybrat a používat zdroj vstupního signálu, který má signál s tímto rozlišením. Jakákoliv jiná rozlišení budou projektorem upravena v závislosti na nastavení poměru stran, co může způsobit určité zkreslení obrazu nebo ztrátu jeho světlosti. Podrobné informace viz "Výběr poměru stran" na straně Ovládání

35 Změna barevného prostoru V nepravděpodobném případě, že připojíte projektor k DVD přehrávači přes vstup HDMI na projektoru a promítaný obraz má chybné barvy, změňte prosím barevný prostor na YUV. 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku ZDROJ. 2. Stiskem tlačítka zvýrazněte položku Přenos barevného prostoru a stiskem / zvolte vhodný barevný prostor. Tato funkce je dostupná jen když se používá vstupní port HDMI. Zvětšování a hledání detailů Pokud si potřebujete prohlédnout detaily v zobrazeném obraze, zvětšete jej. Pro posouvání obrazu použijte tlačítka se šipkami. Pomocí dálkového ovladače 1. Stisknutím tlačítka ZOOM+/ZOOMzobrazte lištu Zoom. 2. Stisknutím tlačítka ZOOM+ zvětšete střed obrazu. Opakovaným stiskem tohoto tlačítka zvětšete obraz na požadovanou velikost. 3. Pomocí směrových šipek (,,, ) na projektoru nebo dálkovém ovladači se můžete v obrazu posouvat. 4. Pro obnovení původní velikosti obrazu stiskněte tlačítko AUTO. Můžete rovněž stisknout tlačítko ZOOM-. Po dalším stisknutí tlačítka se obraz dále zmenšuje a nakonec se zobrazí opět v původní velikosti. Pomocí OSD nabídky 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku ZOBRAZENÍ. 2. Stisknutím tlačítka označte položku Digitální zoom a stiskněte tlačítko MODE/ENTER. Zobrazí se lišta zoomu. 3. Zopakujte kroky 2-4 v části "Pomocí dálkového ovladače" výše. Pokud používáte ovládací panel projektoru, pokračujte následujícími kroky. 4. Opakovaným stiskem tlačítka na projektoru zvětšete obraz na požadovanou velikost. 5. Chcete-li se v obrazu pohybovat, stiskněte tlačítko MODE/ENTER pro přepnutí do režimu výseče a pomocí směrových šipek (,,, ) se v obraze pohybujte. 6. Pomocí směrových šipek (,,, ) na projektoru nebo dálkovém ovladači se můžete v obrazu posouvat. 7. Chcete-li zmenšit velikost obrazu, stisknutím tlačítka MODE/ENTER se přepněte zpět do režimu zvětšení/zmenšení a stisknutím tlačítka AUTO obnovte původní velikost obrazu. Můžete rovněž opakovaně stisknout tlačítko, dokud se neobnoví původní velikost obrazu. Obraz lze posouvat pouze tehdy, když je zvětšený. Během vyhledávání detailů můžete obraz dále zvětšovat. Ovládání 35

36 Výběr poměru stran Poměr stran je poměr šířky obrazu k jeho výšce. Díky možnostem digitálního zpracování signálu umožňují digitální zobrazovací zařízení, jako je např. tento projektor, dynamicky roztáhnout a zobrazit obrazový výstup v jiném poměru stran, než má původní signál. Změna poměru stran promítaného obrazu (bez ohledu na to, jaký poměr používá zdroj signálu): Jak používat dálkové ovládání 1. Stisknutím tlačítka ASPECT zobrazíte aktuální nastavení. 2. Opakovaným stisknutím tlačítka ASPECT vyberte poměr stran, který odpovídá formátu video signálu a požadavkům na zobrazení. Pomocí OSD nabídky 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku ZOBRAZENÍ. 2. Stiskem tlačítka označte nabídku Poměr stran. 3. Opakovaným stisknutím tlačítek / vyberte poměr stran, který odpovídá formátu video signálu a vašim požadavkům na zobrazení. Poznámky k poměru stran obrazu Na následujících obrázcích označují černé plochy neaktivní oblasti, zatímco bílé plochy označují aktivní oblasti. Na těchto nevyužitých černých místech lze zobrazit OSD nabídky. 1. Automaticky: Škáluje obraz proporcionálně, aby vyhovoval nativnímu rozlišení projektoru svou vodorovnou nebo svislou šířkou. Toto nastavení je vhodné pro vstupní obraz s Obraz 16:10 poměrem stran 4:3 nebo 16:9, pokud chcete využít co největší část projekční plochy bez nutnosti změnit poměr stran obrazu. 2. Skutečné: Obraz je promítán v původním rozlišení a jeho velikost je změněna tak, aby byl zobrazen na celou projekční plochu. U vstupních signálů s nižším rozlišením se bude promítaný obraz zobrazovat jako menší než v případě změny jeho velikosti pro zobrazení na celé plátno. V případě potřeby můžete zvětšit velikost obrazu nastavením zoomu nebo posunutím projektoru blíže k projekčnímu plátnu. Po provedení takových nastavení budete možná muset projektor znovu zaostřit. 3. 4:3: Nastavuje obraz tak, aby se zobrazil vestředu projekčního plátna spoměrem stran 4:3. Toto nastavení je nejvhodnější pro obraz s poměrem stran 4:3 (např. monitory počítačů, televizory se standardním rozlišením a DVD filmy s poměrem stran 4:3), protože se obraz zobrazuje bez změny poměru stran. Obraz 16:9 Obraz 4:3 Obraz 16:9 Obraz 4:3 36 Ovládání

37 4. 16:9: Změní měřítko obrazu tak, že obraz bude zobrazen uprostřed projekčního plátna s poměrem stran 16:9. Toto nastavení je nejvhodnější pro obraz, který již má poměr stran 16:9 (např. televize s vysokým rozlišením HDTV), protože obraz se zobrazuje bez nutnosti změnit poměr stran :10: Změní měřítko obrazu tak, že obraz bude zobrazen uprostřed projekčního plátna s poměrem stran 16:10. Toto nastavení je nejvhodnější pro obraz, který již má poměr stran 16:10 (např. televizory s vysokým rozlišením), protože obraz se zobrazuje bez nutnosti úpravy poměru stran. Optimalizace obrazu Výběr režimu zobrazení V projektoru je přednastaveno několik režimů zobrazení, ze kterých si můžete vybrat ten, který nejlépe vyhovuje provozním podmínkám a typu obrazu ze vstupního signálu. Obraz 16:9 Obraz 16:10 Pro volbu provozního režimu, který vyhovuje vašim potřebám, můžete provést některý z níže uvedených kroků. Opakovaným stisknutím tlačítka MODE/ ENTER na dálkovém ovladači nebo na projektoru vyberte požadovaný režim. Přejděte do nabídky OBRÁZEK > Režim zobrazení a stisknutím tlačítka / vyberte požadovaný režim. Obrazové režimy jsou uvedeny níže. 1. Režim Dynamický: Maximalizuje jas promítaného obrazu. Tento režim je vhodný v prostředí, kde je vyžadován velmi vysoký jas - např. při použití projektoru v dobře osvětlených místnostech. 2. Režim Prezentace (výchozí): Je určený pro prezentace. V tomto režimu je zvýrazněn jas. 3. Režim srgb: Maximalizuje čistotu RGB barev pro zajištění zobrazení snímků jako ve skutečnosti bez ohledu na nastavení jasu. Nejvhodnější režim pro prohlížení fotografií pořízených správně zkalibrovaným fotoaparátem kompatibilním s srgb a pro prohlížení počítačové grafiky a výkresových aplikací, např. AutoCAD. 4. Režim Kino: Tento režim je vhodný pro sledování barevných filmů, videoklipů z digitálních fotoaparátů nebo DV zařízení prostřednictvím vstupu PC pro zajištění nejlepšího obrazu v temnějším (méně osvětleném) prostředí. 5. Režim Uživatel 1/Uživatel 2: Vyvolá uživatelské nastavení podle aktuálně dostupných režimů zobrazení. Podrobné informace viz "Nastavení režimů Uživatel 1/Uživatel 2" na straně 38. Režim zobrazení je pevně nastaven v režimu Režim Prezentace, když je zapnutá funkce PointDraw. Ovládání 37

38 Nastavení režimů Uživatel 1/Uživatel 2 Pokud vám dostupné režimy zobrazení nevyhovují, máte k dispozici dva uživatelsky nastavitelné režimy. Jako výchozí režim pro přizpůsobení nastavení můžete použít jakýkoliv z režimů zobrazení (kromě režimu Uživatel 1/Uživatel 2). 1. Stiskněte tlačítko MENU/EXIT pro zobrazení OSD nabídky. 2. Zobrazte nabídku OBRÁZEK > Režim zobrazení. 3. Stisknutím tlačítek / vyberte nabídku Uživatel 1 nebo Uživatel Stiskem tlačítka označte nabídku Referenční režim. Tato funkce je dostupná, pouze pokud je vybrán režim Uživatel 1 nebo Uživatel 2 ve vedlejší nabídce Režim zobrazení. 5. Stiskem tlačítka / vyberte režim zobrazení, který vám nejvíce vyhovuje. 6. Stiskem tlačítka vyberte položku vedlejší nabídky, kterou chcete změnit, a pomocí tlačítek / nastavte hodnotu. Podrobné informace najdete v části "Jemné doladění kvality obrazu v uživatelských režimech" níže. 7. Po provedení všech nastavení označte položku Uložit nastavení a stiskněte tlačítko MODE/ENTER pro uložení a ukončení nastavení. 8. Zobrazí se potvrzovací zpráva Nastavení uloženo. Používání funkce Barva stěny (zdi) V situaci, kdy promítáte na barevný povrch (např. namalovanou stěnu), který nemusí být bílý, vám funkce Barva stěny (zdi) pomůže upravit barvy promítaného obrazu tak, aby se zabránilo případným barevným odlišnostem mezi zdrojem signálu a promítaným obrazem. Chcete-li používat tuto funkci, otevřete nabídku ZOBRAZENÍ > Barva stěny (zdi) a stisknutím tlačítka / vyberte barvu, která se nejvíce blíží barvě povrchu, na který se promítá. Pro výběr je k dispozici několik předem zkalibrovaných barev: Světle žlutá, Růžová, Světle zelená, Modrá a Tabule. Jemné doladění kvality obrazu v uživatelských režimech Podle zjištěného typu signálu jsou po volbě položky Uživatel 1 nebo Uživatel 2 dostupné některé uživatelské funkce. Podle vašich potřeb můžete provést úpravy těchto funkcí tak, že je zvýrazníte a stisknete tlačítka / na projektoru nebo na dálkovém ovládání. Nastavení funkce Jas Čím je tato hodnota vyšší, tím je obraz jasnější. A čím nižší je nastavení, tím je obraz tmavší. Tento parametr nastavte tak, aby se černé oblasti obrazu jevily jako černé a aby v tmavých místech zůstaly viditelné detaily. Nastavení funkce Kontrast Čím vyšší je tato hodnota, tím vyšší je kontrast. Použijte tuto položku pro nastavení maximální úrovně bílé po předchozím nastavení položky Jas tak, aby se obraz přizpůsobil vybranému vstupu a prostředí pro sledování Nastavení funkce Barva Nižší nastavená hodnota znamená méně syté barvy. Pokud je nastavena příliš vysoká hodnota, budou barvy obrazu přesycené a obraz nebude realistický. 38 Ovládání

39 Nastavení funkce Odstán Čím je tato hodnota vyšší, tím více je obraz zbarven do červena. Čím je tato hodnota nižší, tím více je obraz zbarven do zelena. Nastavení funkce Ostrost Čím vyšší je tato hodnota, tím je obraz ostřejší. Čím nižší je tato hodnota, tím je obraz méně ostrý. Nastavení funkce Brilliant Color Tato funkce využívá nový algoritmus na zpracování barev a systémová vylepšení pro dosažení vyššího jasu, přičemž má obraz věrnější a živější barvy. Umožňuje více než 50 % zvýšení jasu v obrazu se středními odstíny, které jsou běžné u videa a přírodních scén, takže projektor reprodukuje obraz s reálnými a přirozenými barvami. Dáváte-li přednost obrazům v této kvalitě, vyberte hodnotu Zapnuto. Jestliže ji nechcete, vyberte hodnotu Vypnuto. Zapnuto je výchozí a doporučená volba pro tento projektor. Při volbě hodnoty Vypnuto není dostupná funkce Teplota barev. Výběr funkce Teplota barev Možnosti dostupné pro nastavení teploty barev* se liší podle vybraného typu signálu: 1. T1: Nastavení nejvyšší teploty barev T1 - zobrazuje barvy s nejsilnějším modrobílým nádechem. 2. T2: Bílá barva se zobrazuje do modra. 3. T3: Zachovává normální zobrazení bílé barvy. 4. T4: Bílá barva se zobrazuje do červena. *O teplotách barev: Existuje mnoho různých odstínů, které jsou pro různé účely považovány za bílou. Jeden z běžných způsobů reprezentace bílé barvy je znám jako teplota barev. Bílá barva s nízkou teplotou barev vypadá jako načervenalá bílá. Bílá barva s vysokou teplotou barev vypadá, jako by obsahovala více modré. 3D správa barev Ve většině prostředí pro instalaci nebudete muset správu barev používat, např. ve třídách, zasedacích místnostech nebo obývacích pokojích, kde zůstává zapnuté osvětlení nebo kde do místnosti dopadá okny denní světlo. Nad správou barev byste se měli zamyslet pouze u trvalých instalací v prostředí s řízenou úrovní osvětlení - např. v učebnách, přednáškových sálech nebo u domácího kina. Správa barev umožňuje (v případě potřeby) jemnou změnu nastavení barev, aby bylo dosaženo přesnější reprodukce barev. Správnou správu barev lze používat pouze v řízeném a reprodukovatelném projekčním prostředí. Budete muset použít kolorimetr (měřidlo intenzity barev) a poskytnout sadu vhodných zdrojových obrázků pro změření reprodukce barev. Tyto nástroje nejsou součástí příslušenství projektoru, prodejce projektoru by vám však měl být schopen poradit nebo případně zajistit zkušeného instalačního technika. Správa barev umožňuje upravit nastavení 6 sad barev (RGBCMY). Po výběru jednotlivých barev můžete podle svých preferencí nezávisle nastavit jejich rozsah a sytost. Ovládání 39

40 Můžete si zakoupit zkušební disk, který obsahuje různé barevné testovací vzory a lze jej použít k testování reprodukce barev na monitorech, televizorech, projektorech atd. Libovolný obraz z tohoto disku můžete promítnout na projekční plátno, otevřít nabídku 3D správa barev a upravit nastavení. Postup při nastavování: 1. Přejděte do nabídky OBRÁZEK a označte položku 3D správa barev. 2. Stiskněte tlačítko MODE/ENTER. Zobrazí se okno 3D správa barev. 3. Označte položku Primární barva a stisknutím tlačítka / vyberte barvu z možností červená, žlutá, zelená, azurová, modrá nebo purpurová. 4. Stisknutím tlačítka označte nabídku Odstín a stisknutím tlačítka / vyberte barevný rozsah. Zvýšením rozsahu zahrnete barvy složené z více částí svých dvou sousedních barev. Vzájemné vztahy barev - viz obrázek vpravo. Pokud například vyberete barvu Červená a nastavíte její rozsah na 0, bude v promítaném obrazu vybrána pouze čistě červená. Zvýšením rozsahu této barvy zahrnete červenou blízkou žluté a červenou blízkou purpurové. 5. Stisknutím tlačítka označte položku Sytost a stisknutím tlačítek / nastavte hodnotu sytosti podle vašich představ. Každé provedené nastavení se okamžitě projeví v obrazu. Pokud například vyberete barvu Červená ZELENÁ Azurová a nastavíte její hodnotu na 0, bude ovlivněna pouze sytost čistě červené. Hodnota Sytost udává intenzitu příslušné barvy ve video obrazu. Nižší hodnota vytváří méně syté barvy; hodnota 0 znamená, že příslušná barva není v obraze vůbec zobrazena. Pokud je sytost příliš vysoká, bude barva příliš výrazná a nereálná. 6. Stisknutím tlačítka označte položku Zesílení a stisknutím tlačítek / nastavte hodnotu sytosti podle vašich představ. Bude upravena kontrastní úroveň vámi vybrané primární barvy. Každé provedené nastavení se okamžitě projeví v obrazu. 7. Zopakováním kroků 3 až 6 upravte další barvy. 8. Proveďte všechna požadovaná nastavení. 9. Stiskněte tlačítko MENU/EXIT pro ukončení a uložení nastavení. Žlutá MODRÁ Purpurová ČERVENÁ 40 Ovládání

41 Nastavení časovače prezentace Časovač prezentace umožňuje zobrazit na projekční ploše čas prezentace, abyste měli lepší přehled o délce prezentace. Při aktivaci této funkce postupujte podle následujících pokynů: 1. Přejděte do nabídky NASTAVENÍ SYSTÉMU: Základní > Časovač prezentace a stisknutím MODE/ENTER zobrazte stránku Časovač prezentace. 2. Zvýrazněte položku Interval časovače a nastavte dobu časovače tlačítky /. Délku času lze nastavit v rozsahu 1 až 5 minut s krokem 1 minuta a 5 až 240 minut s krokem 5 minut. 3. Stisknutím označte položku Displej časovače a stisknutím / vyberte, zda chcete zobrazovat časovač na projekční ploše. Volba Vždy Poslední 1 min./ Poslední 2 min./ Poslední 3 min. Nikdy Popis Časovač se bude na projekční ploše zobrazovat po celou prezentaci. Časovač se bude na projekční ploše zobrazovat poslední 1/2/3 minuty. Po celou prezentaci bude časovač skrytý. 4. Stisknutím tlačítka označte položku Pozice časovače a stisknutím tlačítek / nastavte umístění časovače. Nahoře-vlevo Dole-vlevo Nahoře-vpravo Dole-vpravo 5. Stisknutím tlačítka vyberte položku Metoda počítání časovače a stisknutím tlačítek / vyberte, zda se má čas přičítat nebo odečítat. Volba Popis Vpřed Hodnota se zvyšuje od 0 do přednastavené doby. Zpět Hodnota se snižuje od přednastavené doby do Stiskem tlačítka zvýrazněte položku Zvukové připomenutí a rozhodněte, zda chcete aktivovat zvukovou připomínku stiskem tlačítek /. Když zvolíte Zapnuto, uslyšíte dvojité pípnutí během posledních 30 sekund odpočtu/nápočtu, a trojité pípnutí, až časovač vyprší. 7. Pro aktivaci časovače prezentace stiskněte tlačítko, stisknutím tlačítek / vyberte položku Zapnuto a stiskněte tlačítko MODE/ENTER. 8. Zobrazí se potvrzovací zpráva. Označte možnost Ano a potvrďte stisknutím tlačítka MODE/ENTER. Na promítací ploše se zobrazí zpráva Časovač je zapnutý!. Časovač zahájí odpočítávání v okamžiku aktivace. Chcete-li časovač zrušit, postupujte následovně: 1. Zobrazte nabídku NASTAVENÍ SYSTÉMU: Základní > Časovač prezentace a zvýrazněte položku Vypnuto. Stiskněte tlačítko MODE/ENTER. Zobrazí se potvrzovací zpráva. 2. Označte možnost Ano a potvrďte stisknutím tlačítka MODE/ENTER. Na promítací ploše se zobrazí zpráva Časovač je vypnutý!. Ovládání 41

42 Dálkové stránkování Před použitím funkce stránkování připojte váš projektor k vašemu PC nebo notebooku pomocí USB kabelu. Podrobné informace viz "Připojení počítače" na straně 22. Můžete ovládat váš zobrazovací software (na připojeném PC), který reaguje na příkazy předchozí/následující strana (např. Microsoft PowerPoint), když stisknete tlačítka PAGE UP/ DOWN na dálkovém ovladači. Když funkce dálkového stránkování nefunguje, zkontrolujte, zda je USB připojení v pořádku a zda je ovladač myši ve vašem počítači aktualizován na nejnovější verzi. Skrytí obrazu Aby bylo možné obrátit pozornost diváků sledujících prezentaci na přednášejícího, lze stisknutím tlačítka BLANK na projektoru nebo na dálkovém ovladači skrýt promítaný obraz. Stiskem jakéhokoliv tlačítka na projektoru nebo na dálkovém ovladači obnovíte obraz. Když je obraz skrytý, na plátnu se objeví slovo BLANK. Když je tato funkce a zvukový vstup je připojen, lze zvuk stále slyšet. V nabídce NASTAVENÍ SYSTÉMU: Základní > Provozní nastavení > Časovač prázdné obr. lze nastavit dobu skrytí obrazu, po jejímž uplynutí začne projektor opět promítat obraz, jestliže mezitím na prázdné obrazovce neproběhne žádná akce. Dobu lze nastavit od 5 do 30 minut v krocích 5 minut. Nebraňte promítacímu objektivu v promítání žádným předmětem, protože předmět blokující objektiv by se mohl zahřát. Bez ohledu na to, zda je funkce Časovač prázdné obr. aktivována či nikoli, můžete obnovit obraz stisknutím libovolného tlačítka (kromě tlačítka PAGE UP/DOWN) na projektoru nebo dálkovém ovladači. Zastavení obrazu Stisknutím tlačítka FREEZE na dálkovém ovladači zastavíte obraz. Na plátně se zobrazí slovo FREEZE. Tuto funkci vypnete stiskem jakéhokoliv tlačítka (kromě tlačítka PAGE UP/ DOWN) na projektoru nebo dálkovém ovládání. I když je obraz na projekční ploše zastavený, bude se obraz na video zařízení nebo jiném zařízení přehrávat. Pokud mají připojená zařízení aktivní audio výstup, bude se zvuk přehrávat, přestože je obraz na projekčním plátně zastavený. 42 Ovládání

43 Používání funkce FAQ - Časté dotazy Nabídka INFORMACE obsahuje možná řešení problémů týkající se kvality obrazu, instalace, používání speciálních funkcí a také informace o servisu. Postup pro získání odpovědí na časté dotazy (FAQ): 1. Stiskněte tlačítko na dálkovém ovladači nebo stiskem tlačítka MENU/EXIT otevřete OSD nabídku a stiskem tlačítek / zvýrazněte nabídku INFORMACE. 2. Podle typu požadovaných informací označte stisknutím tlačítek položku Časté dotazy - Obraz a instalace nebo Časté dotazy - Vlastnosti a služby. 3. Stiskněte tlačítko MODE/ENTER. 4. Stisknutím tlačítek / vyberte problém a stisknutím tlačítka MODE/ENTER zobrazte možná řešení. 5. Stisknutím tlačítka MENU/EXIT ukončete OSD nabídku. Uzamknutí ovládacích tlačítek Uzamknutím ovládacích tlačítek na projektoru můžete zabránit neúmyslné změně nastavení projektoru (např. malými dětmi). Po zapnutí funkce Zámek kláves panelu nebudou funkční žádná tlačítka na projektoru kromě tlačítka Napájení. 1. Stiskněte tlačítka / na projektoru nebo na dálkovém ovladači nebo přejděte do nabídky NASTAVENÍ SYSTÉMU: Základní > Zámek kláves panelu a vyberte možnost Zapnuto stiskem tlačítek / na projektoru nebo na dálkovém ovladači. 2. Zobrazí se potvrzovací zpráva. Potvrďte volbou Ano. Chcete-li zámek kláves panelu zrušit, stiskněte a na 3 sekundy podržte tlačítko / na projektoru nebo na dálkovém ovladači. Můžete rovněž dálkovým ovladačem vyvolat nabídku NASTAVENÍ SYSTÉMU: Základní > Zámek kláves panelu a stisknutím tlačítek / vybrat možnost Vypnuto. Tlačítka na dálkovém ovladači lze používat i tehdy, když jsou tlačítka na ovládacím panelu uzamknuta. Pokud stisknutím tlačítka Napájení vypnete projektor, aniž byste deaktivovali funkci uzamknutí tlačítek panelu, zůstane tato funkce aktivní i po opětovném zapnutí projektoru. Ovládání 43

44 Provoz ve velkých nadmořských výškách Doporučujeme, abyste používali Režim velké nadm. výš., když je vaše prostředí v nadmořské výšce 1500 m m, a okolní teplota je 0 C 35 C. Nepoužívejte Režim velké nadm. výš., když je vaše nadmořská výška 0 m až 1500 m a okolní teplota je od 0 C do 35 C. Zapnete-li projektor za takového stavu, bude příliš chlazený. Aktivace funkce Režim velké nadm. výš.: 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku NASTAVENÍ SYSTÉMU: Pokročilé. 2. Stisknutím tlačítka označte nabídku Režim velké nadm. výš. a stisknutím tlačítek / vyberte možnost Zapnuto. Zobrazí se potvrzovací zpráva. 3. Označte položku Ano a stiskněte tlačítko MODE/ENTER. Provoz v režimu Režim velké nadm. výš. může způsobovat větší hluk z důvodu zvýšené rychlostí ventilátorů, nutné pro zlepšení celkového chlazení a výkonu systému. Jestliže používáte tento projektor v jiném extrémním prostředí (s výjimkou výše uvedených podmínek), může jevit známky automatického vypínání, které slouží k ochraně projektoru před přehřátím. V podobných případech byste měli tyto problémy vyřešit zapnutím režimu velké nadmořské výšky. Neznamená to však, že projektor může pracovat za jakýchkoliv drsných nebo extrémních podmínek. Nastavení zvuku Níže popsané nastavení zvuku ovlivní reproduktory projektoru. Určitě zajistěte správné připojení ke zvukovému vstupu projektoru. Popis připojení zvukového vstupu viz "Připojení" na straně 20. Ztlumení zvuku Hlasitost nastavíte stiskem MUTE na dálkovém ovladači, nebo: 1. Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku NASTAVENÍ SYSTÉMU: Pokročilé. 2. Stisknutím tlačítka označte položku Nastavení zvuku a stiskněte tlačítko MODE/ENTER. Zobrazí se stránka Nastavení zvuku. 3. Označte položku Němý a vyberte Zapnuto. Nastavení hlasitosti Hlasitost nastavíte stiskem VOLUME+/ VOLUME- na dálkovém ovladači, nebo: 1. Opakujte kroky 1-2 výše. 2. Označte položku Hlasitost a nastavte požadovanou hlasitost. Vypnutí tónu při aktivaci/deaktivaci napájení Vypnutí tónu: 1. Proveďte kroky 1-2 v odstavci Ztlumení zvuku. 44 Ovládání

45 2. Označte položku Zapnout/vypnout tón a vyberte Vypnuto. Jediným způsobem, jak změnit tón zapnutí/vypnutí napájení je výběr možnosti Zapnuto nebo Vypnuto v této nabídce. Výběr ztlumení zvuku nebo úprava hlasitosti nemá vliv na nastavení tónu zapnutí/vypnutí napájení. Nastavuje hlasitost mikrofonu Hlasitost nastavíte stiskem MIC/VOL +/- na dálkovém ovladači, nebo 1. Proveďte kroky 1-2 v odstavci Ztlumení zvuku. 2. Označte položku Hlasitost mikrofonu a nastavte požadovanou hlasitost. Zvuk mikrofonu bude aktivní, i když je zapnuta funkce Ztišení. Přizpůsobení zobrazení nabídek projektoru OSD nabídky (On-Screen Display - nabídky na projekční ploše) můžete nastavit podle vašich preferencí. Následující nastavení nemají žádný vliv na nastavení, provoz nebo výkon projektoru. V položce Čas zobrazení nabíd. v nabídce NASTAVENÍ SYSTÉMU: Základní > Nastavení nabídky lze nastavit dobu zobrazení OSD nabídky po posledním stisknutí jakéhokoliv tlačítka. Čas lze nastavit v rozmezí 5 až 30 sekund v krocích 5 sekund. Tlačítky / nastavte požadovaný čas. V položce Pozice nabídky nabídky NASTAVENÍ SYSTÉMU: Základní > Nastavení nabídky lze vybrat některou z pěti nabízených poloh OSD nabídky. Tlačítky / vyberte požadovanou polohu. V položce Jazyk nabídky NASTAVENÍ SYSTÉMU: Základní lze vybrat požadovaný jazyk pro nabídky na projekční ploše (OSD). Tlačítky / vyberte jazyk. Možnost Zpráva připomenutí v nabídce NASTAVENÍ SYSTÉMU: Základní > Nastavení nabídky určuje, zda se na plátnu budou zobrazovat připomínky. Tlačítky / vyberte požadované nastavení. V položce Úvodní obrazovka nabídky NASTAVENÍ SYSTÉMU: Základní lze vybrat požadované logo, které se bude zobrazovat při spouštění projektoru. Tlačítky / vyberte, co se bude zobrazovat. Ovládání 45

46 Ovládání projektoru prostřednictvím sítě LAN Nabídka Síťová nastavení vám umožňuje ovládat projektor pomocí počítače s webovým prohlížečem, pokud je počítač správně připojen k projektoru prostřednictvím stejné místní počítačové sítě. Úprava nastavení Kabelová síť LAN Jste-li v prostředí DHCP: 1. Připojte jeden konec kabelu RJ45 ke vstupnímu konektoru LAN na projektoru a druhý konec do portu RJ Stiskněte tlačítko MENU/EXIT a stisknutím tlačítek / označte nabídku NASTAVENÍ SYSTÉMU: Pokročilé. 3. Stisknutím tlačítka označte položku Síťová nastavení a stiskněte tlačítko MODE/ENTER. Zobrazí se okno Síťová nastavení. 4. Stisknutím tlačítka označte položku Kabelová síť LAN a stiskněte tlačítko MODE/ENTER. 5. Stisknutím tlačítka označte nabídku DHCP a stisknutím tlačítek / vyberte možnost Zapnuto. 6. Stisknutím tlačítka označte položku Uplatnit a stiskněte tlačítko MODE/ ENTER. 7. Přejděte opět na stranu Kabelová síť LAN. Zobrazí se nastavení Adresa IP, Maska podsítě, Výchozí brána a DNS. Poznačte si adresu IP. Pokud se adresa IP nezobrazí, obraťte se na správce ITS. Pokud nepracujete v prostředí DHCP: 1. Opakujte kroky 1-4 výše. 2. Stisknutím tlačítka označte nabídku DHCP a stisknutím tlačítek / vyberte možnost Vypnuto. 3. Informace o nastaveních Adresa IP, Maska podsítě, Výchozí brána a DNS získáte u správce ITS. 4. Stisknutím tlačítka vyberte položku, kterou chcete upravit a zadejte hodnotu. 5. Stisknutím tlačítka označte možnost Uplatnit a stiskněte tlačítko MODE/ ENTER. Úprava nastavení bezdrátové sítě LAN 1. Ke konektoru USB typ A na projektoru připojte bezdrátový adaptér BenQ (volitelné vybavení). 2. Označte Bezdrátová síť LAN v nabídce NASTAVENÍ SYSTÉMU: Pokročilé > Síťová nastavení a stiskněte MODE/ENTER. 46 Ovládání

47 3. Chcete-li zahájit promítání v režimu připojení AP, musíte zadat údaj SSID a poté vyhledat projektor se stejným SSID pomocí programu Q Presenter. Pokud chcete použít režim Infrastruktura, musíte zvolit SSID projektoru, ke kterému se chcete připojit. Podrobné informace viz "Zobrazení obrazu pomocí softwaru Q Presenter" na straně Pro připojení k síti použijte funkci připojení k bezdrátové síti vašeho počítače. Je-li v projektoru nastaven klíč WEP, musí uživatel pro připojení k síti zadat heslo pro klíč WEP. Vzdálené ovládání projektoru pomocí webového prohlížeče Po nastavení konfigurace sítě LAN můžete zjistit adresu IP projektoru na spodní straně obrazovky nastavení sítě. K ovládání projektoru můžete použít libovolný počítač, který je umístěn ve stejné místní počítačové síti. 1. Zadejte do adresního řádku prohlížeče adresu projektoru a stiskněte klávesu Enter. Například: 2. Otevře se strana pro vzdálené ovládání BenQ. Pro ovládání pomocí webové stránky je možno použít prohlížeč Internet Explorer verze 7.0 a vyšší. Ovládání 47

48 Snímky obrazovky ovládání prostřednictvím webového prohlížeče, programu Q Presenter a čtečky USB jsou pouze ilustrativní a mohou se u konkrétního projektoru lišit. 3. Kliknutím na odkaz Download (Stáhnout) uložíte software Q Presenter do počítače. Můžete rovněž kliknout na odkaz na ovládání pomocí webové stránky ze softwaru Q Presenter > Settings (Nastavení) > Advanced Setting (Rozšířená nastavení) > Control projector via web page (Ovládání projektoru pomocí webové stránky) na straně Nainstalujte program. 5. Otevřete program Q Presenter a obrazovku Vyhledat a připojit k síti. Podrobné informace viz "Zobrazení obrazu pomocí softwaru Q Presenter" na straně 56. Strana Virtual Keypad (Virtuální klávesnice) vám umožňuje ovládat projektor, jako byste používali dálkový ovladač nebo ovládací panel na projektoru. i i 48 Ovládání

49 i. Tato tlačítka mají stejné funkce jako tlačítka na dálkovém ovladači. Podrobné informace viz "Dálkový ovladač" na straně 13. Strana Display Setting (Nastavení zobrazení) vám umožňuje ovládat projektor, jako byste používali nabídky OSD. Tyto funkce souvisejí s některými užitečnými nastaveními. Strana Picture Setting (Nastavení obrazu) vám umožňuje ovládat projektor, jako byste používali nabídku OBRÁZEK. Na straně Information (Informace) se zobrazují informace a stav projektoru. Ovládání 49

50 Strana Conference Control (Ovládání konference) vám umožňuje ovládat zobrazení stavu všech počítačů připojených k projektoru. Strana Crestron je k dispozici pouze tehdy, jste-li připojeni k Kabelová síť LAN. Umožňuje vám také vzdáleně ovládat projektor. Crestron podporuje RoomView ve verzi Ovládání

51 i ii i i iii i. Tato tlačítka mají stejné funkce jako tlačítka v nabídkách OSD nebo na dálkovém ovladači. Podrobné informace viz "2. OBRÁZEK" na straně 67 a "Dálkový ovladač" na straně 13. Tlačítko Menu lze rovněž použít k návratu do předchozí nabídky OSD, zavření a uložení nastavení nabídky. ii. Chcete-li aktivovat vstupní zdroj, klikněte na požadovaný signál. iii. Můžete zvolit preferovaný jazyk OSD. Strana tools (Nástroje) vám umožňuje spravovat projektor, konfigurovat nastavení sítě LAN a zabezpečovat přístup k ovládání projektoru prostřednictvím bezdrátové sítě. i iii ii iv v Ovládání 51

52 i. Můžete pojmenovat projektor, uchovávat informace o jeho umístění a osobě, která je za projektor odpovědná. ii. Můžete upravit nastavení Kabelová síť LAN. iii. Po nastavení je přístup ke vzdálenému ovládání projektoru prostřednictvím sítě chráněn heslem. iv. Po nastavení je přístup na stranu Nástroje chráněn heslem. Po provedení úprav stiskněte tlačítko Send (Odeslat). Data se uloží do projektoru. v. Stiskem tlačítka exit (Konec) se vrátíte na stranu Vzdálené ovládání prostřednictvím sítě Crestron. Na straně info (Informace) se zobrazují informace a stav projektoru. i i. Stiskem tlačítka exit (Konec) se vrátíte na stranu Vzdálené ovládání prostřednictvím sítě Crestron. Strana Admin (Administrace) vám po zadání hesla umožňuje přístup na strany Basic (Základní), Wired LAN (Kabelová síť LAN), Wireless LAN (Bezdrátová síť LAN) a Mail (Pošta). Výchozí heslo je Chcete-li změnit heslo, přejděte na stranu Basic (Základní). 52 Ovládání

53 Na straně Basic (Základní) můžete změnit heslo a zvolit osoby, které se mohou připojit. Funkci síťového zobrazení může ovlivnit počet připojených osob. Ovládání 53

54 Strana Wired (Kabelová síť LAN) vám umožňuje upravit nastavení Wired (Kabelová síť LAN). Strana Wireless LAN (Bezdrátová síť LAN) vám umožňuje upravit nastavení Wireless LAN (Bezdrátová síť LAN). Maximální délka řetězce SSID je 16 bajtů. Pokud jsou prostřednictvím bezdrátové sítě LAN připojeny více než dva projektory, použijte rozdílné řetězce SSID. 54 Ovládání

55 Na straně Mail (Pošta) můžete odeslat svému správci ITS. Nejdříve můžete vyzkoušet funkci Mail Test (Pošty a ověřit), zda je Alert Mail (Upozorňování em) funkční. Ovládání 55

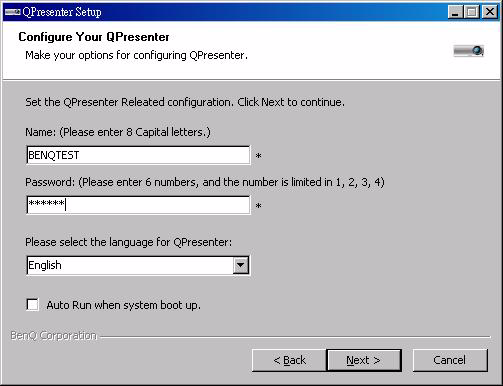

56 Zobrazení obrazu pomocí softwaru Q Presenter Q Presenter je aplikace spuštěná na hostitelském počítači. Připojuje se k dostupnému síťovému displeji a přenáší obsah pracovní plochy na síťový displej prostřednictvím připojení k místní síti. Před použitím softwaru Q Presenter nezapomeňte vypnout jiné programy pro virtuální řízení sítě. 1. Připojte projektor kabelem RJ45 a zkontrolujte, zda je přenosný nebo stolní počítač rovněž připojen k síti LAN. Podrobné informace viz "Úprava nastavení Kabelová síť LAN" na straně 46 a "Úprava nastavení bezdrátové sítě LAN" na straně Zjistěte adresu IP a zadejte adresu projektoru do adresního řádku v prohlížeči. Podrobné informace viz "Vzdálené ovládání projektoru pomocí webového prohlížeče" na straně Stáhněte si software Q Presenter, rozbalte archív a nainstalujte jej. 4. Po instalaci dvakrát klikněte na ikonu Q Presenter. Otevře se strana Q Presenter. 5. Klikněte na ikonu Search (Hledat). Strana Search (Hledat) vám umožňuje vyhledat a připojit se k síťovému displeji. iv i ii i. Můžete zadat adresu IP (podrobnosti viz "Vzdálené ovládání projektoru pomocí webového prohlížeče" na straně 47) nebo kliknout na tlačítko Search (Hledat). iii 56 Ovládání

57 ii. Vyhledají se projektory připojené k síti LAN. Poté vyberte projektor, který chcete připojit. iii. Klikněte na tlačítko Connect (Připojit). Měli byste vidět obraz z projektoru. iv. Kliknutím lze odpojit všechny připojené projektory. Strana Special Feature (Speciální funkce) vám nabízí několik zvláštních funkcí, které vám umožňují spravovat zobrazení obrazu na projektoru. i ii iii i. Full Screen (Celá obrazovka): zobrazení celého obrazu na projektoru. Selectable (Volitelný): zobrazí se obdélník, který můžete přesunout na místo, které chcete zobrazit. Ovládání 57

58 ii. Můžete zastavit/spustit zobrazování obsahu pracovní plochy na připojeném síťovém displeji. iii. Zobrazení 4-1 (současně mohou jeden projektor používat až 4 počítače). Klikněte na místo, které chcete zobrazit. Pokud jsou použity 2 počítače, lze vybrat 4 místa (1-4) nebo 2 místa (L a P). Klepnutím na požadované místo se na projektoru zobrazí obraz. Místo můžete kdykoliv změnit. Můžete přejít i na zobrazení přes celé plátno nebo na prázdné zobrazení. Strana Basic Settings (Základní nastavení) a Advanced Settings (Rozšířená nastavení) nastavení vám umožňují upravovat konfiguraci softwaru Q Presenter. i ii iii v iv vi i. Můžete zvolit, zda se má aktivovat funkce Remote Desktop (Vzdálená plocha). Je-li funkce Remote Desktop (Vzdálená plocha) aktivní, můžete vybrat Name (Název) a Password (Heslo). Pokud aktivní není, budou pole Name (Název) a Password (Heslo) nedostupná. ii. Můžete nastavit název a heslo připojeného počítače. Name (Název) musí obsahovat osm velkých písmen A-Z a číslice 0-9. Password (Heslo) musí mít šest číslic od 1 do 4. iii. Po instalaci softwaru Q Presenter program automaticky zjistí jazyk operačního systému počítače a nainstaluje stejný jazyk, v jakém je operační systém. Pokud váš jazyk není k dispozici, použije systém výchozí nastavení, kterým je angličtina. iv. Můžete zvolit, zda se má zobrazovat vyskakovací okno s upozorněním. v. Nastavíte-li možnost zobrazení 1:N, může se na 1 PC/NB zobrazovat současně až 8 projektorů. vi. Po nastavení změny uložte stisknutím tlačítka Apply (Uplatnit). 58 Ovládání

59 viix viiix ix x xi vii. Můžete vybrat režim zobrazení Video nebo Graphic (Grafika). Graphic Mode (Režim grafika): nižší kvalita obrazu, ale vyšší přenosová rychlost. Video Mode (Režim Video): vyšší kvalita obrazu, ale nižší přenosová rychlost. Skutečná přenosová rychlost je však dána aktuálním vytížením sítě. viii.můžete upravit nastavení frekvence zachycování. Výkon bude rovněž ovlivňovat šířka pásma sítě. ix. Můžete zvolit, zda se bude aplikace Q Presenter spouštět automaticky při spuštění počítače. x. Po nastavení změny uložte stisknutím tlačítka Apply (Uplatnit). xi. Popis funkce vzdáleného síťového ovládání BenQ naleznete na straně 47. Ovládání 59

60 Použití funkce Zámek ovládání webu Účelem této funkce je zabránit nepovolaným osobám provádět nepovolené změny nastavení projektoru prostřednictvím Projector Network Display System (Administrace systému sítového zobrazování projektoru). Aktivace funkce: 1. Po připojení počítače k projektoru zadejte do adresního řádku prohlížeče adresu projektoru a stiskněte klávesu Enter. 2. Přejděte na stranu Projector Network Display System (Administrace systému sítového zobrazování projektoru). 3. Zadejte aktuální heslo. 4. Na řádku Web Control Lock (Zámek ovládání webu) klepněte na ON (ZAPNUTO). Při dalším připojení uživatele k projektoru budou na straně Projector Network Display System (Administrace systému sítového zobrazování projektoru) k dispozici pouze omezené funkce. Deaktivace funkce: 1. Přejděte na stranu Projector Network Display System (Administrace systému sítového zobrazování projektoru). 2. Zadejte aktuální heslo. 3. Na řádku Web Control Lock (Zámek ovládání webu) klikněte na OFF (VYPNUTO). K aktivaci a deaktivaci této funkce je možné použít nabídku OSD. 1. Po otevření nabídky OSD přejděte do nabídky NASTAVENÍ SYSTÉMU: Pokročilé > Bezpečnostní nastav. > Zámek vodní obrazovky. Stiskněte tlačítko MODE/ENTER. Zobrazí se zpráva ZADEJTE HESLO. Zadejte aktuální heslo. 2. Pokud je heslo správné, nabídka OSD se vrátí na stránku Bezpečnostní nastav.. Stiskem tlačítka označte nabídku Zámek ovládání webu a stiskem tlačítek / vyberte možnost Zapnuto nebo Vypnuto. Použití Kód přihlášení projekce Tato funkce je určena k zajištění síťového zobrazení prostřednictvím správného projektoru. Změna nastavení této funkce: 1. Po otevření nabídky OSD přejděte do nabídky NASTAVENÍ SYSTÉMU: Pokročilé > Síťová nastavení. Stiskněte tlačítko MODE/ENTER. 2. Stiskem tlačítka označte nabídku Kód přihlášení projekce a stiskem tlačítek / vyberte možnost Zapnuto nebo Vypnuto. Je-li tato funkce aktivní, projektor vytvoří náhodný čtyřmístný kód, který se zobrazí v pravém horním rohu při přepnutí zdroje na Network Display (Síťové zobrazení). Tento čtyřmístný kód je nutné zadat v aplikaci Q Presenter při připojování k projektoru. 60 Ovládání

61 Prezentace ze čtečky USB Tato funkce zobrazuje prezentaci ze snímků uložených na disku USB Flash připojeném k projektoru. Disk USB Flash může nahradit počítačový zdroj. Typy obrazových souborů Čtečka USB pracuje s obrazovými soubory ve formátu JPEG, GIF, TIFF, PNG a BMP. Pokud název souboru obsahuje neidentifikovatelné znaky, nahradí tyto znaky čtvereček. Názvy souborů v thajštině nejsou podporovány. Soubory ve formátu GIF, TIFF, PNG a BMP lze zobrazit pouze pro velikosti menší než WXGA (1280 x 800). Pokud složka obsahuje více než 200 fotografií, zobrazí se pouze prvních 200 fotografií. Příprava Chcete-li obrázky prohlížet jako prezentaci, postupujte následujícím způsobem: 1. Připojte jednotku USB Flash k počítači a zkopírujte soubory z počítače na disk USB Flash. 2. Podle potřeby zapněte projektor. 3. Odpojte disk USB Flash od počítače a připojte jej ke konektoru USB typ A na projektoru. 4. Zobrazí se miniatury. Ovládání čtečky USB Při prohlížení miniatur: ii i iii iv i. Miniatury ii. Vybraná složka iii. Podporovaný formát souboru Ovládání 61

62 iv. Nepodporovaný formát souboru Činnost Stiskněte tlačítko Otevření složky Enter Procházení miniaturami čtyři klávesy se šipkami Návrat na předchozí stranu Auto (Automaticky) Zavření čtečky USB Exit (Konec) přechod na jinou stranu / Návrat na první stranu složky Back (Zpět) Zahájení prezentace Prezentace, pokud je označen snímek. úprava nastavení čtečky USB Setting (Nastavení funkce) Během prezentace: Činnost Přechod na předchozí nebo další snímek Otočení snímku o 90 ve směru/proti směru hodinových ručiček Návrat na předchozí stranu zahájení/zastavení prezentace / Stiskněte tlačítko / (Otočení je dočasné; snímek se vrátí k původní orientaci, když se vrátíte na miniatury) Auto (Automaticky) Enter 62 Ovládání

63 Strana Settings (Nastavení): i ii iii iv i. Můžete upravit nastavení pořadí. ii. Můžete upravit nastavení prezentace. iii. Nastavení uložíte stisknutím tlačítka OK. iv. Chcete-li změnu zrušit, stiskněte tlačítko Cancel (Zrušit). Ovládání 63

64 Ovládání vzdálené plochy pomocí softwaru Q Presenter Software Q Presenter může zajišťovat Remote Desktop Control (RDC, Ovládání vzdálené plochy) hostitelského počítače z místa projektoru. 1. Nastavte účet pro přihlášení k RDC (User name (Uživatelské jméno) a Password (Heslo) v softwaru Q Presenter. Name (Jméno): Velká písmena A až Z bez speciálních znaků a číslice 0 až 9. Password (Heslo): Musí mít 6 číslic v rozmezí od 1 do 4. Pokud se na plátno při zadávání hesla uživatelem dívá mnoho osob, číslo se přesune nahoru, vlevo, dolů, vpravo v pořadí od 1 do 4 na dálkovém ovladači nebo klávesnici projektoru. Pokud je v softwaru Q Presenter nalezeno několik stejných jmen, zobrazí se v nabídce OSD projektor chyba duplicitní. 2. Aktivujte funkce Remote Desktop Control (Ovládání vzdálené plochy) pomocí nabídky Q Presenter > Settings (Nastavení) > Basic Settings (Základní nastavení). 64 Ovládání
