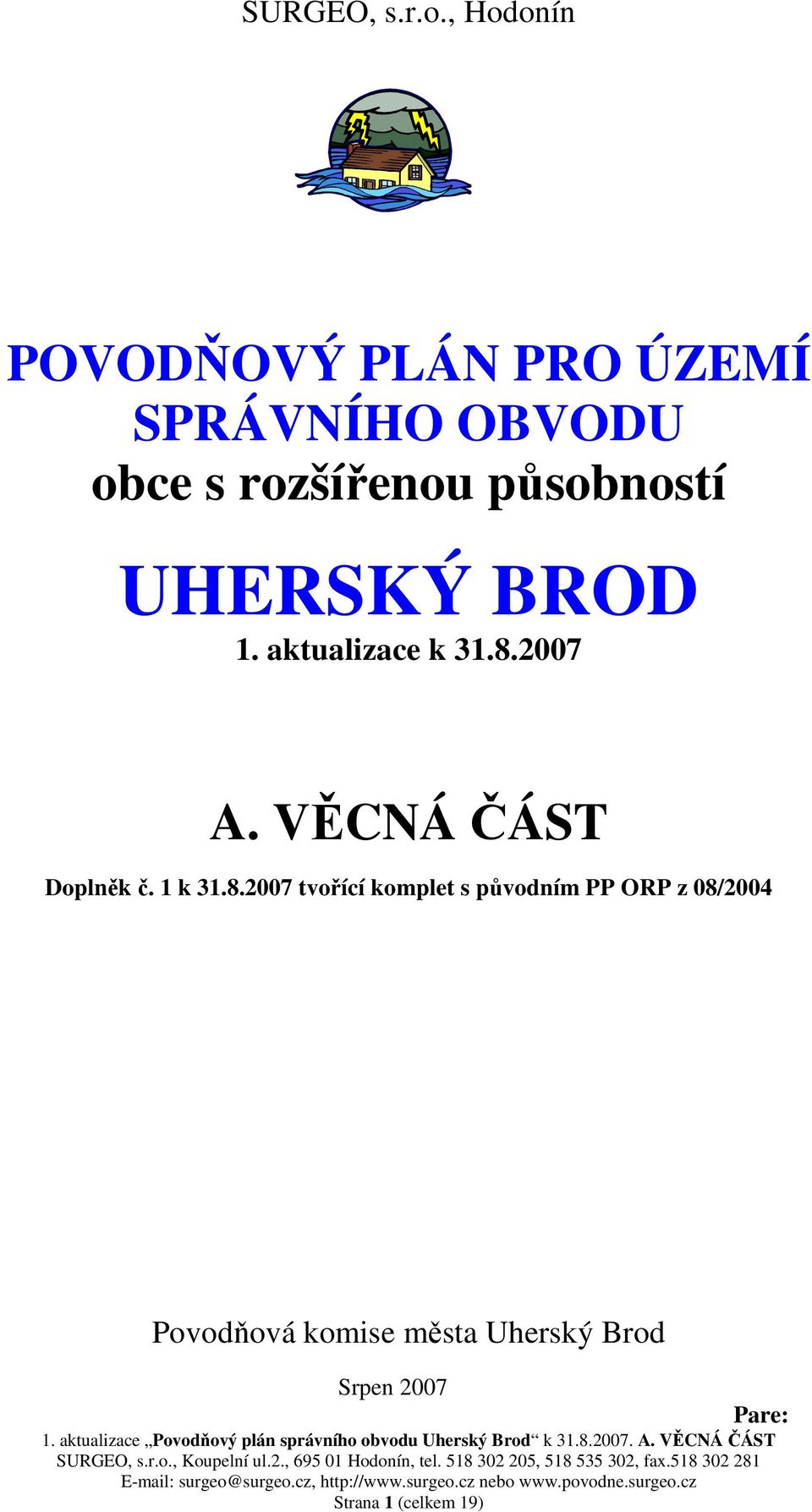

1 SURGEO, s.r.o., Hodonín POVODŇOVÝ PLÁN PRO ÚZEMÍ SPRÁVNÍHO OBVODU obce s rozšířenou působností UHERSKÝ BROD 1. aktualizace k A. VĚCNÁ ČÁST Doplněk č. 1 k tvořící komplet s původním PP ORP z 08/2004 Povodňová komise města Uherský Brod Srpen 2007 Pare: Strana 1 (celkem 19)

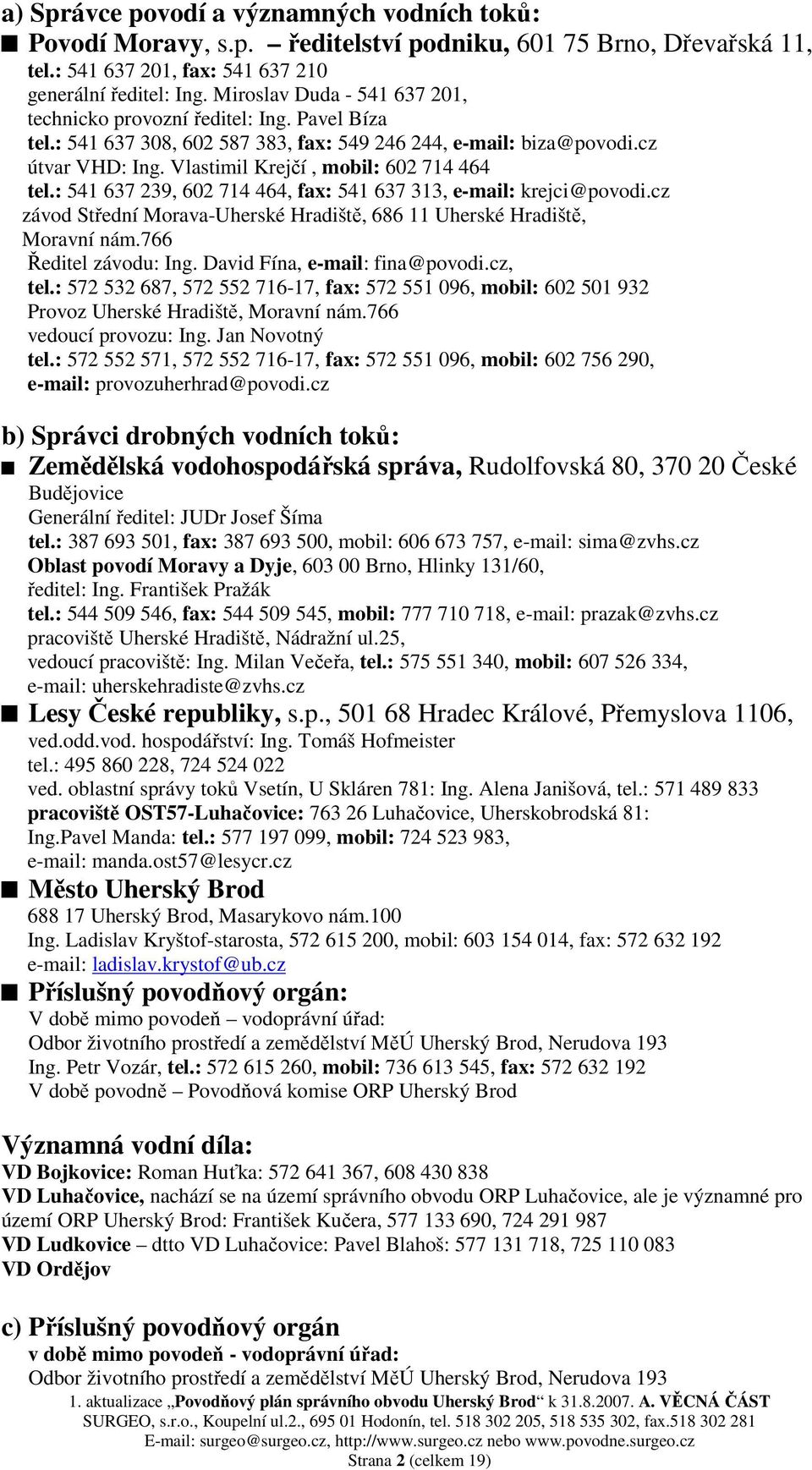

2 a) Správce povodí a významných vodních toků: Povodí Moravy, s.p. ředitelství podniku, Brno, Dřevařská 11, tel.: , fax: generální ředitel: Ing. Miroslav Duda , technicko provozní ředitel: Ing. Pavel Bíza tel.: , , fax: , biza@povodi.cz útvar VHD: Ing. Vlastimil Krejčí, mobil: tel.: , , fax: , krejci@povodi.cz závod Střední Morava-Uherské Hradiště, Uherské Hradiště, Moravní nám.766 Ředitel závodu: Ing. David Fína, fina@povodi.cz, tel.: , , fax: , mobil: Provoz Uherské Hradiště, Moravní nám.766 vedoucí provozu: Ing. Jan Novotný tel.: , , fax: , mobil: , provozuherhrad@povodi.cz b) Správci drobných vodních toků: Zemědělská vodohospodářská správa, Rudolfovská 80, České Budějovice Generální ředitel: JUDr Josef Šíma tel.: , fax: , mobil: , sima@zvhs.cz Oblast povodí Moravy a Dyje, Brno, Hlinky 131/60, ředitel: Ing. František Pražák tel.: , fax: , mobil: , prazak@zvhs.cz pracoviště Uherské Hradiště, Nádražní ul.25, vedoucí pracoviště: Ing. Milan Večeřa, tel.: , mobil: , uherskehradiste@zvhs.cz Lesy České republiky, s.p., Hradec Králové, Přemyslova 1106, ved.odd.vod. hospodářství: Ing. Tomáš Hofmeister tel.: , ved. oblastní správy toků Vsetín, U Skláren 781: Ing. Alena Janišová, tel.: pracoviště OST57-Luhačovice: Luhačovice, Uherskobrodská 81: Ing.Pavel Manda: tel.: , mobil: , manda.ost57@lesycr.cz Město Uherský Brod Uherský Brod, Masarykovo nám.100 Ing. Ladislav Kryštof-starosta, , mobil: , fax: ladislav.krystof@ub.cz Příslušný povodňový orgán: V době mimo povodeň vodoprávní úřad: Odbor životního prostředí a zemědělství MěÚ Uherský Brod, Nerudova 193 Ing. Petr Vozár, tel.: , mobil: , fax: V době povodně Povodňová komise ORP Uherský Brod Významná vodní díla: VD Bojkovice: Roman Huťka: , VD Luhačovice, nachází se na území správního obvodu ORP Luhačovice, ale je významné pro území ORP Uherský Brod: František Kučera, , VD Ludkovice dtto VD Luhačovice: Pavel Blahoš: , VD Ordějov c) Příslušný povodňový orgán v době mimo povodeň - vodoprávní úřad: Odbor životního prostředí a zemědělství MěÚ Uherský Brod, Nerudova 193 Strana 2 (celkem 19)

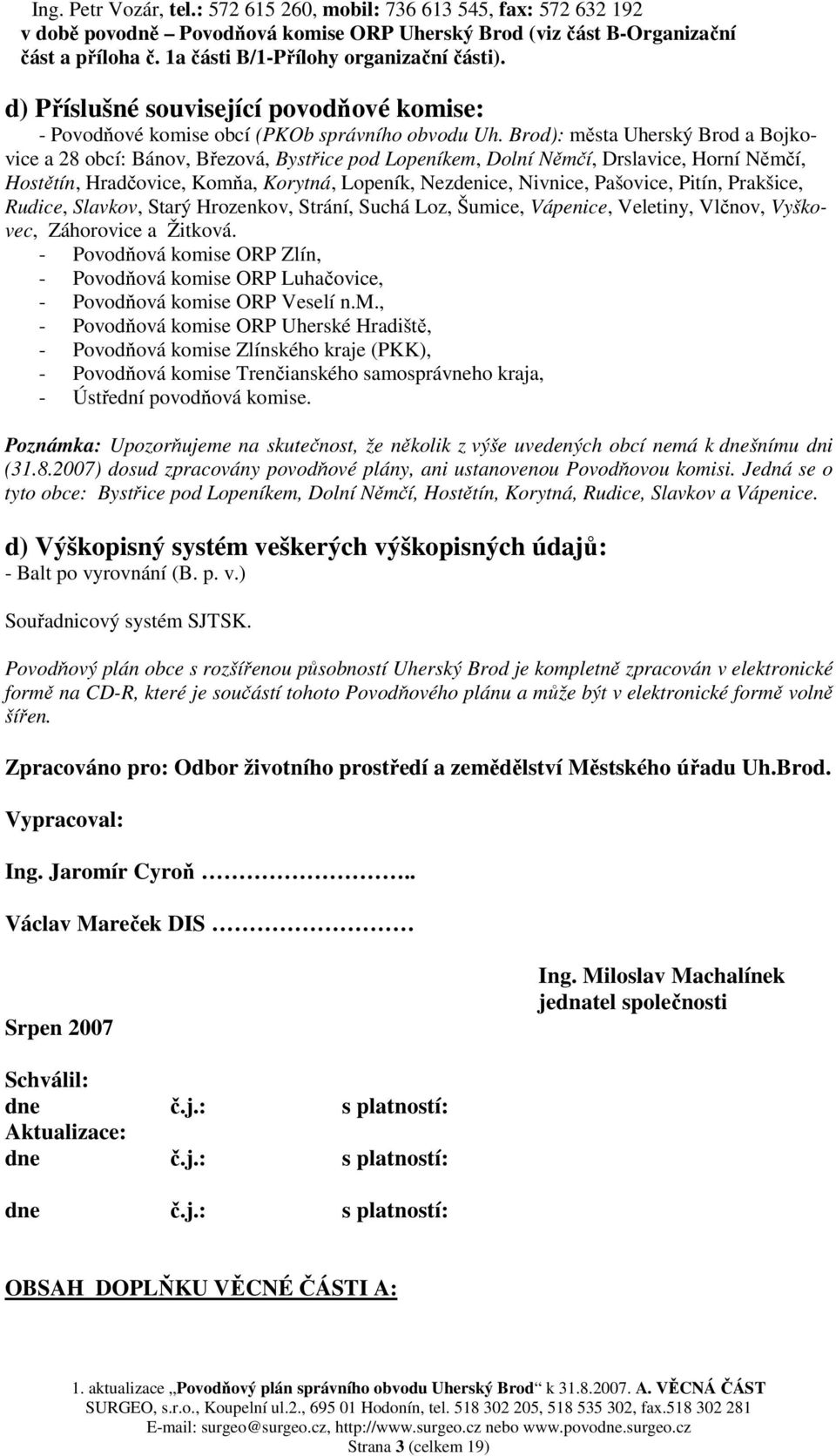

3 Ing. Petr Vozár, tel.: , mobil: , fax: v době povodně Povodňová komise ORP Uherský Brod (viz část B-Organizační část a příloha č. 1a části B/1-Přílohy organizační části). d) Příslušné související povodňové komise: - Povodňové komise obcí (PKOb správního obvodu Uh. Brod): města Uherský Brod a Bojkovice a 28 obcí: Bánov, Březová, Bystřice pod Lopeníkem, Dolní Němčí, Drslavice, Horní Němčí, Hostětín, Hradčovice, Komňa, Korytná, Lopeník, Nezdenice, Nivnice, Pašovice, Pitín, Prakšice, Rudice, Slavkov, Starý Hrozenkov, Strání, Suchá Loz, Šumice, Vápenice, Veletiny, Vlčnov, Vyškovec, Záhorovice a Žitková. - Povodňová komise ORP Zlín, - Povodňová komise ORP Luhačovice, - Povodňová komise ORP Veselí n.m., - Povodňová komise ORP Uherské Hradiště, - Povodňová komise Zlínského kraje (PKK), - Povodňová komise Trenčianského samosprávneho kraja, - Ústřední povodňová komise. Poznámka: Upozorňujeme na skutečnost, že několik z výše uvedených obcí nemá k dnešnímu dni ( ) dosud zpracovány povodňové plány, ani ustanovenou Povodňovou komisi. Jedná se o tyto obce: Bystřice pod Lopeníkem, Dolní Němčí, Hostětín, Korytná, Rudice, Slavkov a Vápenice. d) Výškopisný systém veškerých výškopisných údajů: - Balt po vyrovnání (B. p. v.) Souřadnicový systém SJTSK. Povodňový plán obce s rozšířenou působností Uherský Brod je kompletně zpracován v elektronické formě na CD-R, které je součástí tohoto Povodňového plánu a může být v elektronické formě volně šířen. Zpracováno pro: Odbor životního prostředí a zemědělství Městského úřadu Uh.Brod. Vypracoval: Ing. Jaromír Cyroň.. Václav Mareček DIS Srpen 2007 Ing. Miloslav Machalínek jednatel společnosti Schválil: dne č.j.: s platností: Aktualizace: dne č.j.: s platností: dne č.j.: s platností: OBSAH DOPLŇKU VĚCNÉ ČÁSTI A: Strana 3 (celkem 19)

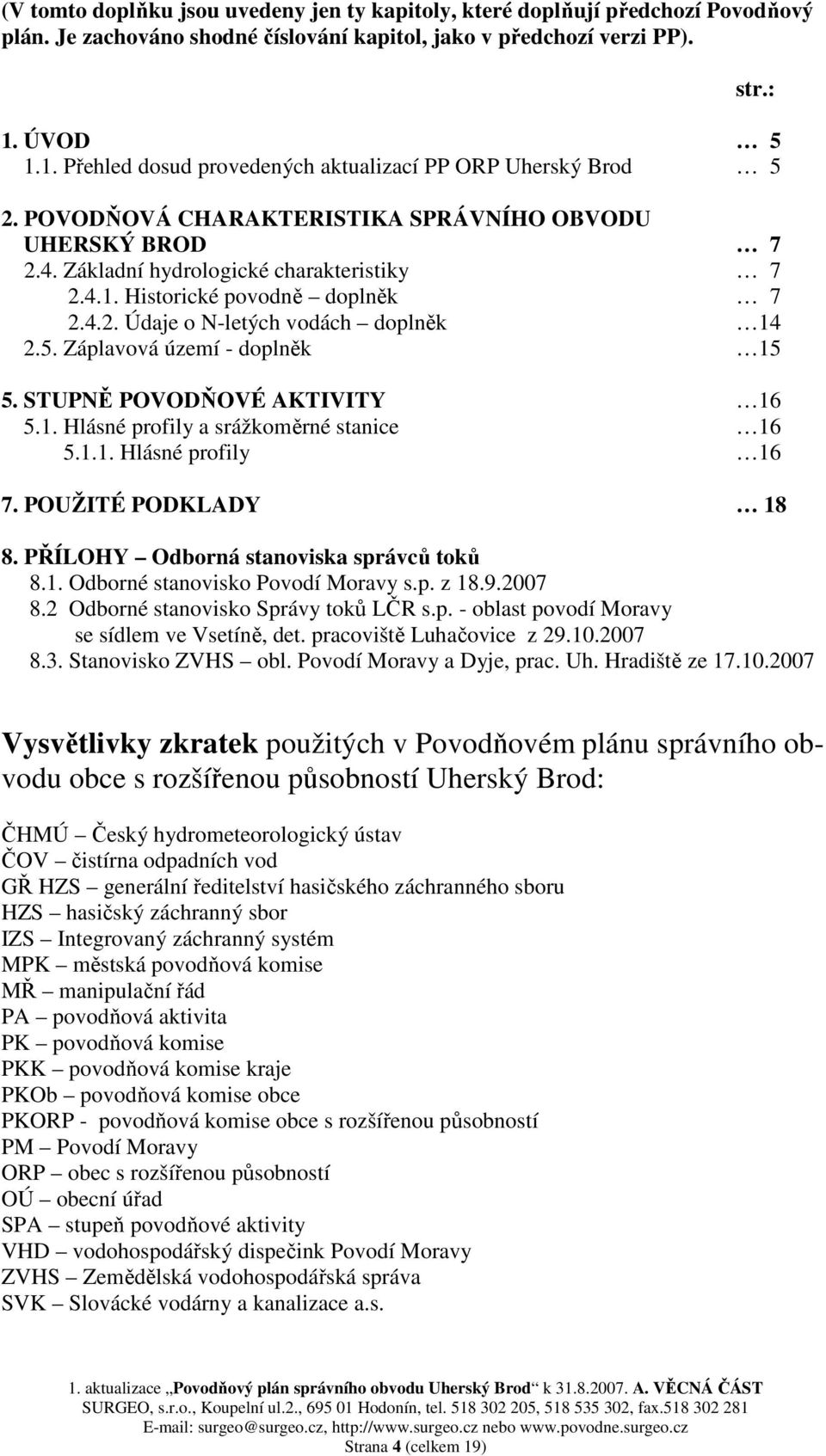

4 (V tomto doplňku jsou uvedeny jen ty kapitoly, které doplňují předchozí Povodňový plán. Je zachováno shodné číslování kapitol, jako v předchozí verzi PP). str.: 1. ÚVOD Přehled dosud provedených aktualizací PP ORP Uherský Brod 5 2. POVODŇOVÁ CHARAKTERISTIKA SPRÁVNÍHO OBVODU UHERSKÝ BROD Základní hydrologické charakteristiky Historické povodně doplněk Údaje o N-letých vodách doplněk Záplavová území - doplněk STUPNĚ POVODŇOVÉ AKTIVITY Hlásné profily a srážkoměrné stanice Hlásné profily POUŽITÉ PODKLADY PŘÍLOHY Odborná stanoviska správců toků 8.1. Odborné stanovisko Povodí Moravy s.p. z Odborné stanovisko Správy toků LČR s.p. - oblast povodí Moravy se sídlem ve Vsetíně, det. pracoviště Luhačovice z Stanovisko ZVHS obl. Povodí Moravy a Dyje, prac. Uh. Hradiště ze Vysvětlivky zkratek použitých v Povodňovém plánu správního obvodu obce s rozšířenou působností Uherský Brod: ČHMÚ Český hydrometeorologický ústav ČOV čistírna odpadních vod GŘ HZS generální ředitelství hasičského záchranného sboru HZS hasičský záchranný sbor IZS Integrovaný záchranný systém MPK městská povodňová komise MŘ manipulační řád PA povodňová aktivita PK povodňová komise PKK povodňová komise kraje PKOb povodňová komise obce PKORP - povodňová komise obce s rozšířenou působností PM Povodí Moravy ORP obec s rozšířenou působností OÚ obecní úřad SPA stupeň povodňové aktivity VHD vodohospodářský dispečink Povodí Moravy ZVHS Zemědělská vodohospodářská správa SVK Slovácké vodárny a kanalizace a.s. Strana 4 (celkem 19)

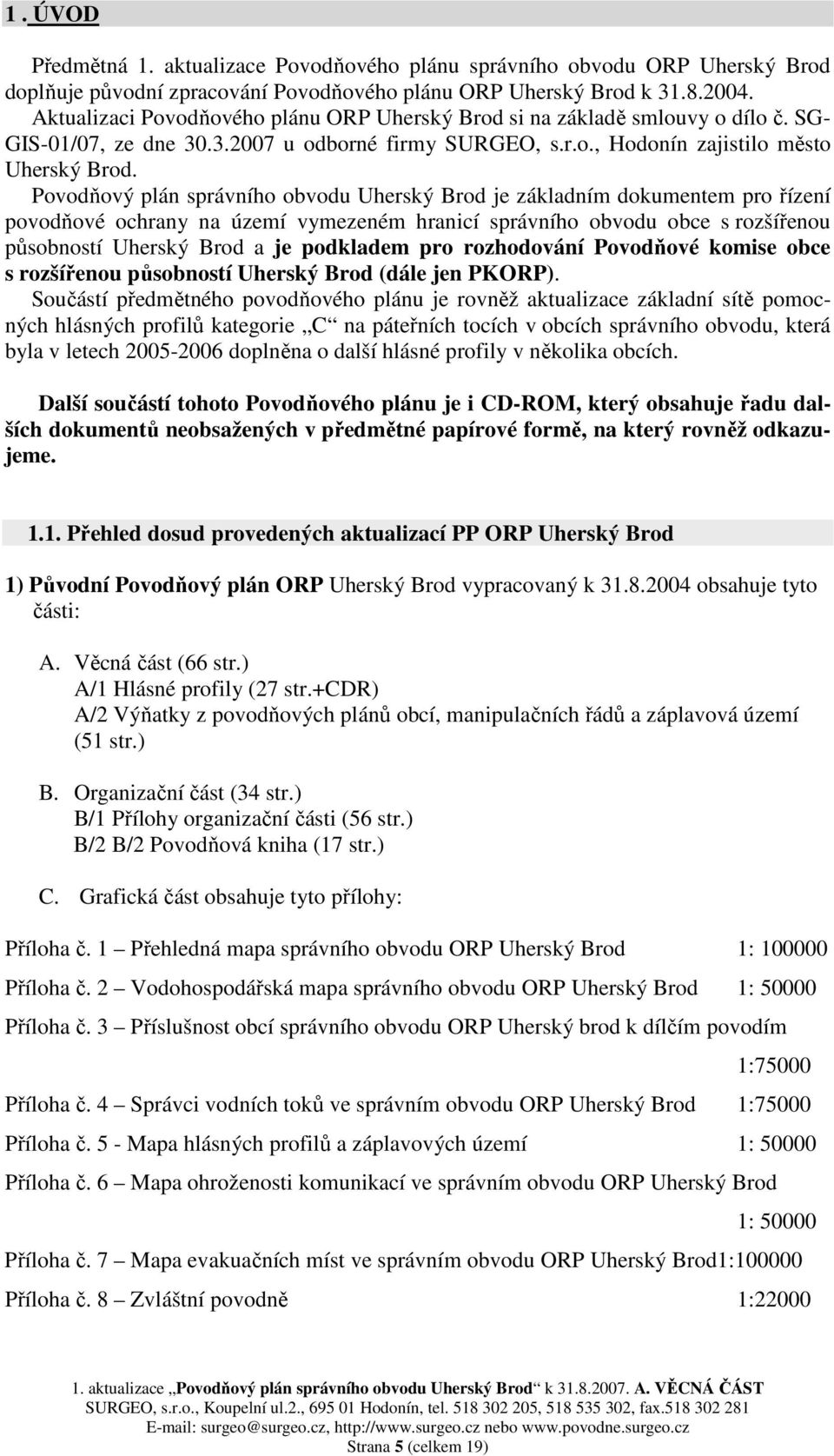

5 1. ÚVOD Předmětná 1. aktualizace Povodňového plánu správního obvodu ORP Uherský Brod doplňuje původní zpracování Povodňového plánu ORP Uherský Brod k Aktualizaci Povodňového plánu ORP Uherský Brod si na základě smlouvy o dílo č. SG- GIS-01/07, ze dne u odborné firmy SURGEO, s.r.o., Hodonín zajistilo město Uherský Brod. Povodňový plán správního obvodu Uherský Brod je základním dokumentem pro řízení povodňové ochrany na území vymezeném hranicí správního obvodu obce s rozšířenou působností Uherský Brod a je podkladem pro rozhodování Povodňové komise obce s rozšířenou působností Uherský Brod (dále jen PKORP). Součástí předmětného povodňového plánu je rovněž aktualizace základní sítě pomocných hlásných profilů kategorie C na páteřních tocích v obcích správního obvodu, která byla v letech doplněna o další hlásné profily v několika obcích. Další součástí tohoto Povodňového plánu je i CD-ROM, který obsahuje řadu dalších dokumentů neobsažených v předmětné papírové formě, na který rovněž odkazujeme Přehled dosud provedených aktualizací PP ORP Uherský Brod 1) Původní Povodňový plán ORP Uherský Brod vypracovaný k obsahuje tyto části: A. Věcná část (66 str.) A/1 Hlásné profily (27 str.+cdr) A/2 Výňatky z povodňových plánů obcí, manipulačních řádů a záplavová území (51 str.) B. Organizační část (34 str.) B/1 Přílohy organizační části (56 str.) B/2 B/2 Povodňová kniha (17 str.) C. Grafická část obsahuje tyto přílohy: Příloha č. 1 Přehledná mapa správního obvodu ORP Uherský Brod 1: Příloha č. 2 Vodohospodářská mapa správního obvodu ORP Uherský Brod 1: Příloha č. 3 Příslušnost obcí správního obvodu ORP Uherský brod k dílčím povodím 1:75000 Příloha č. 4 Správci vodních toků ve správním obvodu ORP Uherský Brod 1:75000 Příloha č. 5 - Mapa hlásných profilů a záplavových území 1: Příloha č. 6 Mapa ohroženosti komunikací ve správním obvodu ORP Uherský Brod 1: Příloha č. 7 Mapa evakuačních míst ve správním obvodu ORP Uherský Brod1: Příloha č. 8 Zvláštní povodně 1:22000 Strana 5 (celkem 19)

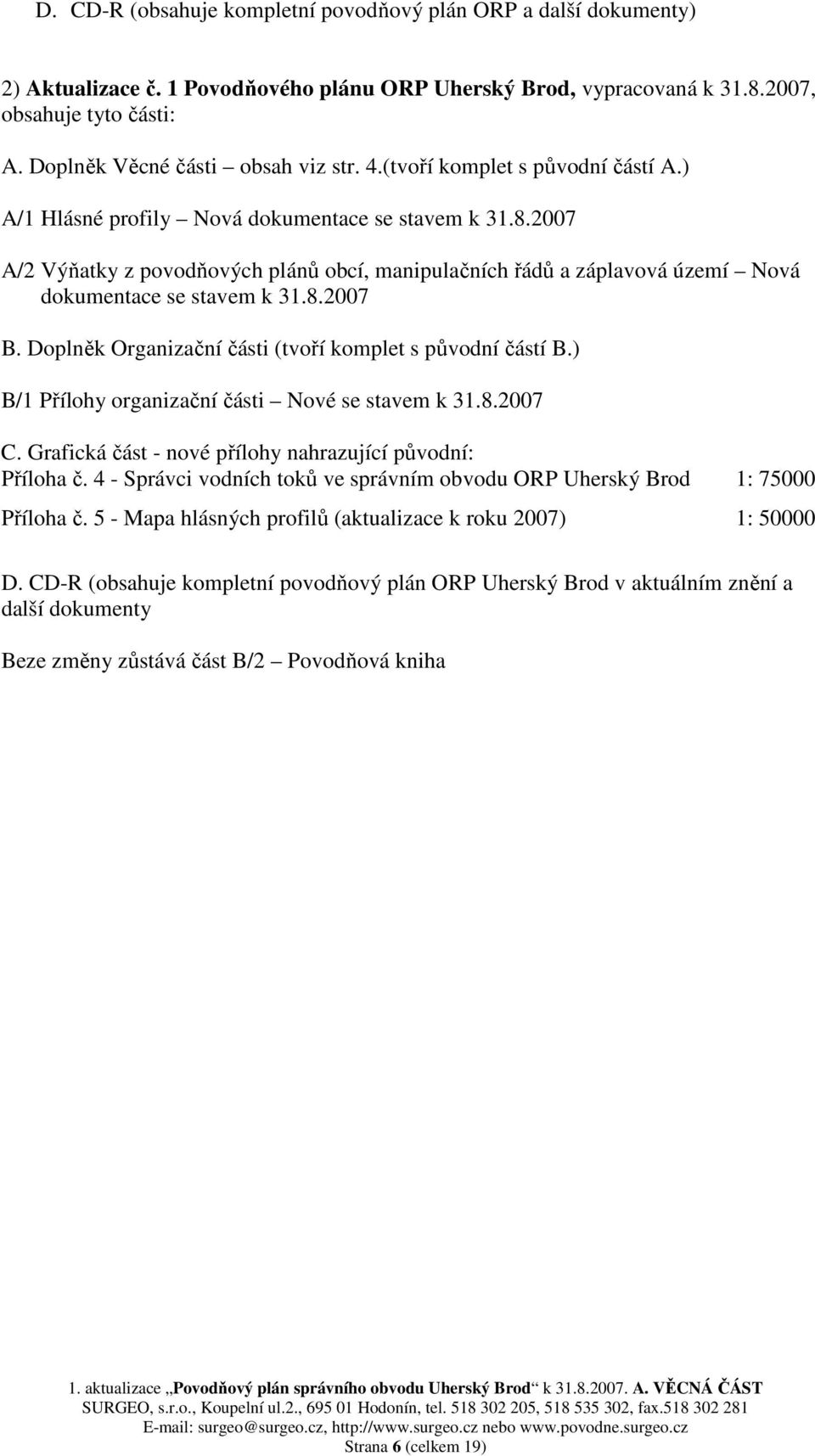

6 D. CD-R (obsahuje kompletní povodňový plán ORP a další dokumenty) 2) Aktualizace č. 1 Povodňového plánu ORP Uherský Brod, vypracovaná k , obsahuje tyto části: A. Doplněk Věcné části obsah viz str. 4.(tvoří komplet s původní částí A.) A/1 Hlásné profily Nová dokumentace se stavem k A/2 Výňatky z povodňových plánů obcí, manipulačních řádů a záplavová území Nová dokumentace se stavem k B. Doplněk Organizační části (tvoří komplet s původní částí B.) B/1 Přílohy organizační části Nové se stavem k C. Grafická část - nové přílohy nahrazující původní: Příloha č. 4 - Správci vodních toků ve správním obvodu ORP Uherský Brod 1: Příloha č. 5 - Mapa hlásných profilů (aktualizace k roku 2007) 1: D. CD-R (obsahuje kompletní povodňový plán ORP Uherský Brod v aktuálním znění a další dokumenty Beze změny zůstává část B/2 Povodňová kniha Strana 6 (celkem 19)

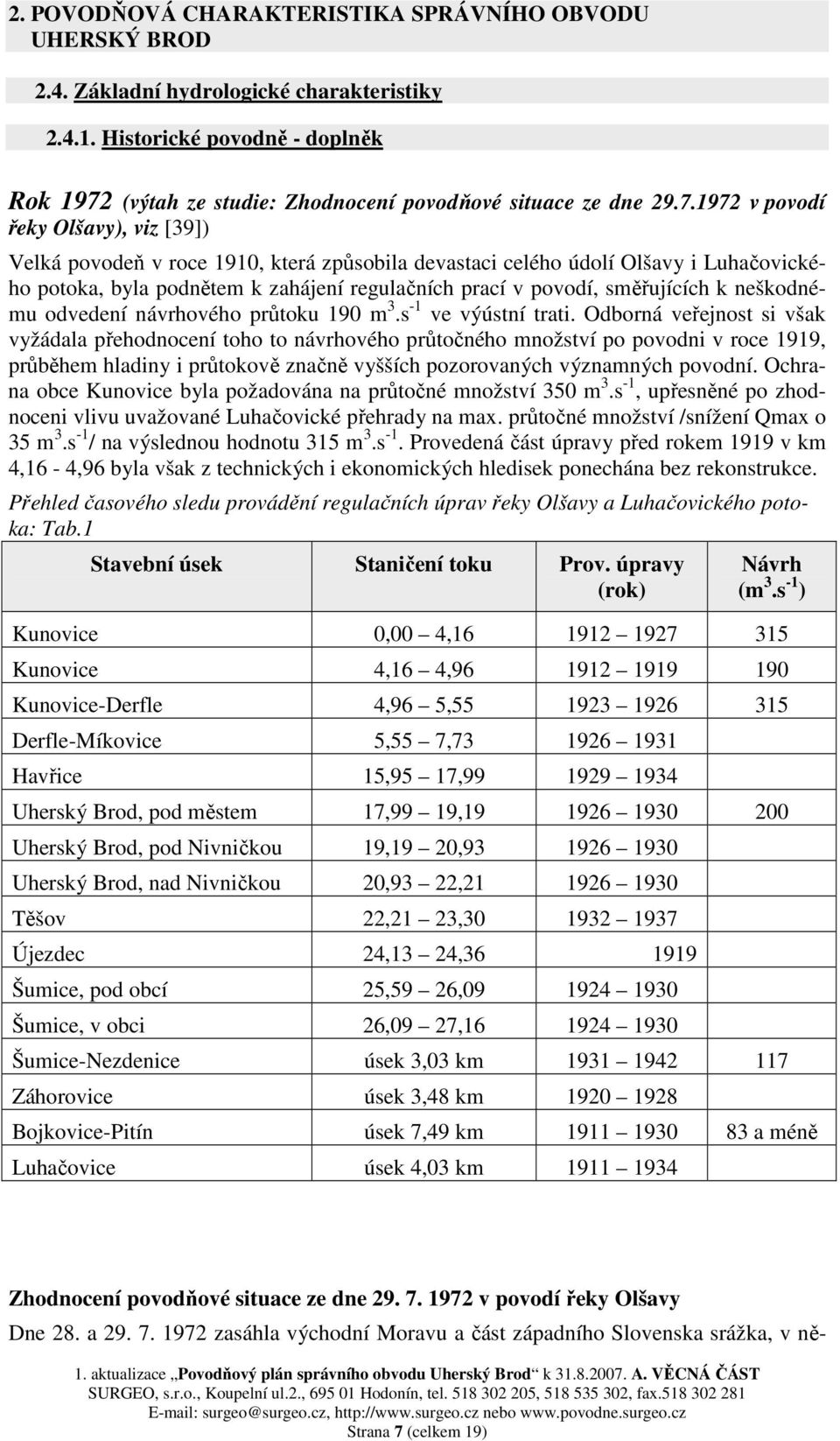

7 2. POVODŇOVÁ CHARAKTERISTIKA SPRÁVNÍHO OBVODU UHERSKÝ BROD 2.4. Základní hydrologické charakteristiky Historické povodně - doplněk Rok 1972 (výtah ze studie: Zhodnocení povodňové situace ze dne v povodí řeky Olšavy), viz [39]) Velká povodeň v roce 1910, která způsobila devastaci celého údolí Olšavy i Luhačovického potoka, byla podnětem k zahájení regulačních prací v povodí, směřujících k neškodnému odvedení návrhového průtoku 190 m 3.s -1 ve výústní trati. Odborná veřejnost si však vyžádala přehodnocení toho to návrhového průtočného množství po povodni v roce 1919, průběhem hladiny i průtokově značně vyšších pozorovaných významných povodní. Ochrana obce Kunovice byla požadována na průtočné množství 350 m 3.s -1, upřesněné po zhodnoceni vlivu uvažované Luhačovické přehrady na max. průtočné množství /snížení Qmax o 35 m 3.s -1 / na výslednou hodnotu 315 m 3.s -1. Provedená část úpravy před rokem 1919 v km 4,16-4,96 byla však z technických i ekonomických hledisek ponechána bez rekonstrukce. Přehled časového sledu provádění regulačních úprav řeky Olšavy a Luhačovického potoka: Tab.1 Stavební úsek Staničení toku Prov. úpravy (rok) Návrh (m 3.s -1 ) Kunovice 0,00 4, Kunovice 4,16 4, Kunovice-Derfle 4,96 5, Derfle-Míkovice 5,55 7, Havřice 15,95 17, Uherský Brod, pod městem 17,99 19, Uherský Brod, pod Nivničkou 19,19 20, Uherský Brod, nad Nivničkou 20,93 22, Těšov 22,21 23, Újezdec 24,13 24, Šumice, pod obcí 25,59 26, Šumice, v obci 26,09 27, Šumice-Nezdenice úsek 3,03 km Záhorovice úsek 3,48 km Bojkovice-Pitín úsek 7,49 km a méně Luhačovice úsek 4,03 km Zhodnocení povodňové situace ze dne v povodí řeky Olšavy Dne 28. a zasáhla východní Moravu a část západního Slovenska srážka, v ně- Strana 7 (celkem 19)

8 kolika lokalitách hodnocená jako příval až průtrž mračen. Po zhodnocení bohatého archivního materiálu (vodoměrná pozorování v povodí Olšavy započala jih v roce 1882), lze posoudit vzniklou povodňovou situaci z hlediska průtočného množství vody jako druhou v pořadí velkých vod ve střední části povodí/vodoměrná stanice Uherský Brod/, na některých velmi malých povodích /do 10 km 2 / při rozvodnici s řekou Vlárou i jako největší velkou vodu. Pouze povodeň ze dne svými následky i z hlediska maximálního průtoku a objemové složky povodňové vlny tuto povodeň předčila. Synoptická situace Počátkem týdne ovlivňovala počasí nad střední Evropou brázda nízkého tlaku vzduchu, postupující zvolna k východu. Nad naše území ze severozápadu proudil chladnější vzduch. Velká oblačnost umožňovala výskyt srážek, místy i bouřek. Teplota dosahovala C /Praděd-Bratislava/, C /Praděd- Bratislava/. Studená fronta z oblasti Dánska postupovala přes NSR nad Francii a Alpy, zvlněná fronta nad oblasti Jeseníky a západních Karpat vytvářela výrazné pásmo trvalých srážek, místy přecházejících do přívalů a průtrží mračen / Slavičín 83,4 mm, Starý Hrozenkov 109,2 mm, Rožnov pod Radhoštěm 36,0 mm, Olomouc 34,5 mm/ po zadní straně anticyklony se středem nad jižním Finskem začíná nad území ČSSR pronikat teplý vzduch od jihovýchodu. Průběh srážky dne 28. a Od ranních hodin dne v celé zájmové oblasti mírné pršelo. Půda po předchozích srážkách bohatě nasycená vodou nebyla schopna výrazně snížit množství odtékající vody za vydatného deště. Přehled vodoměrných stanic v povodí Olšavy Tab.7 a b Hydrologické číslo povodí Kolelač, Pozoruje od roku Tok, místo Sp (km 2 ) vč lg lg nad přehradou Vasilsko, Kolelač, lg nad přehradou vč. pod přehradou Luhačovický potok, lg pod přehradou Ludkovický potok, Olšava, lg Řetechov Prad. lg Uherský Brod Luhačovický potok, Strana 8 (celkem 19) Vyhodnoc. průtoky od roku 9, , , , , ,24 (1915) asi c

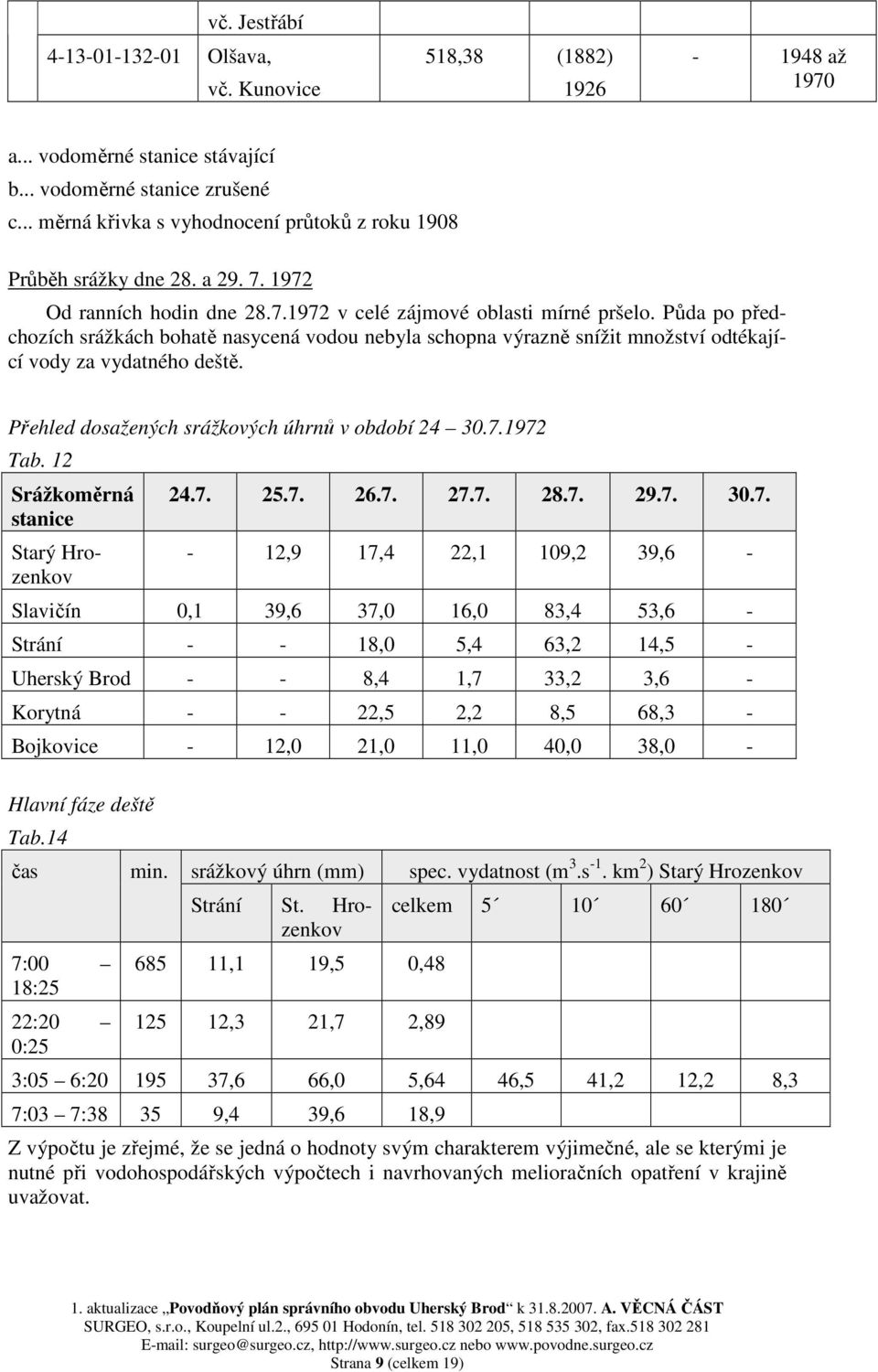

9 vč. Jestřábí Olšava, vč. Kunovice 518,38 (1882) až 1970 a... vodoměrné stanice stávající b... vodoměrné stanice zrušené c... měrná křivka s vyhodnocení průtoků z roku 1908 Průběh srážky dne 28. a Od ranních hodin dne v celé zájmové oblasti mírné pršelo. Půda po předchozích srážkách bohatě nasycená vodou nebyla schopna výrazně snížit množství odtékající vody za vydatného deště. Přehled dosažených srážkových úhrnů v období Tab. 12 Srážkoměrná stanice Starý Hrozenkov ,9 17,4 22,1 109,2 39,6 - Slavičín 0,1 39,6 37,0 16,0 83,4 53,6 - Strání ,0 5,4 63,2 14,5 - Uherský Brod - - 8,4 1,7 33,2 3,6 - Korytná ,5 2,2 8,5 68,3 - Bojkovice - 12,0 21,0 11,0 40,0 38,0 - Hlavní fáze deště Tab.14 čas 7:00 18:25 22:20 0:25 min. srážkový úhrn (mm) Strání St. Hrozenkov ,1 19,5 0, ,3 21,7 2,89 spec. vydatnost (m 3.s -1. km 2 ) Starý Hrozenkov celkem :05 6: ,6 66,0 5,64 46,5 41,2 12,2 8,3 7:03 7: ,4 39,6 18,9 Z výpočtu je zřejmé, že se jedná o hodnoty svým charakterem výjimečné, ale se kterými je nutné při vodohospodářských výpočtech i navrhovaných melioračních opatření v krajině uvažovat. Strana 9 (celkem 19)

10 Srážkové úhrny a vydatnost deště ze dne východní Morava Tab.15 Srážkoměrná stanice 15 hod do 9 hod Srážkový úhrn 20 hod do 24 hod mm m 3.s -1.km 2 mm m 3.s -1.km 2 Val. Bystřice 41 0, ,83 Krásno 49 0, ,23 Luhačovice 59,4 0, ,09 Horní Lhota 57 0, ,30 Dršťková 64 0, ,22 Poznámka Ombrogramy Pozděchov 86,9 i a/ 2,04 b/ 0,31 a/ 19:20 7:00 : 85,3 mm b/ 7:00 8:25 : 1,6 mm Lidečko 102,6 i a/ 2,76 b/ 0,18 a/ 21:00 7:00 : 99,4 mm b/ 7:00 12:00 : 3,2 mm Bojkovice 127,0 i 2,23 15:00 7:00 : 127,0 mm Kyjov 72,2 i 1,83 trvání 11 hodin Čejkovice 77,0 i a/ 2,15 b/ 7,50 a/ 10 hod. : 77,0 mm b/ 10 min. : 45,0 mm Na celé povodí Olšavy dne napršelo 58 mm, za celou povodňovou situaci od 7:00 hod do 7:38 hod., mm. Při rozvodí s řekou Vlárou i Váhem napršelo minimálně 121 mm/ arit. průměr: Bojkovice, Slavičín, Starý Hrozenkov/, maximálně 143 mm/ arit. průměr: Slavičín, Starý Hrozenkov/ pokud uvažuji zjištěné srážkové úhrny v uvedených stanicích za maximální srážkové úhrny dosažené v průběhu celé srážky. Pro srovnání, dne na povodí Olšavy spadlo 80 mm srážek, dílčí povodí byla zasažena srážkou i = 127,0 mm /Bojkovice/. Déšť lze hodnotit jako déšť dvojnásobný /7-18:25 a 22:20-7:38 hod./ ale též jako déšť, jehož převážná část srážkového úhrnu byla dosažena v úseku kratším 24 hod. /22:20 7:38 hod./. Pokud bychom hodnotili zjištěný srážkový úhrn podle metody, kterou navrhuji pro hodnocení 24-hodinového srážkového úhrnu v povodí Moravy z hlediska dosažení nebo překročení jednou za N-let, h d,n...denní srážkový úhrn dosažený nebo překročený jednou za N-roků v mm. Strana 10 (celkem 19)

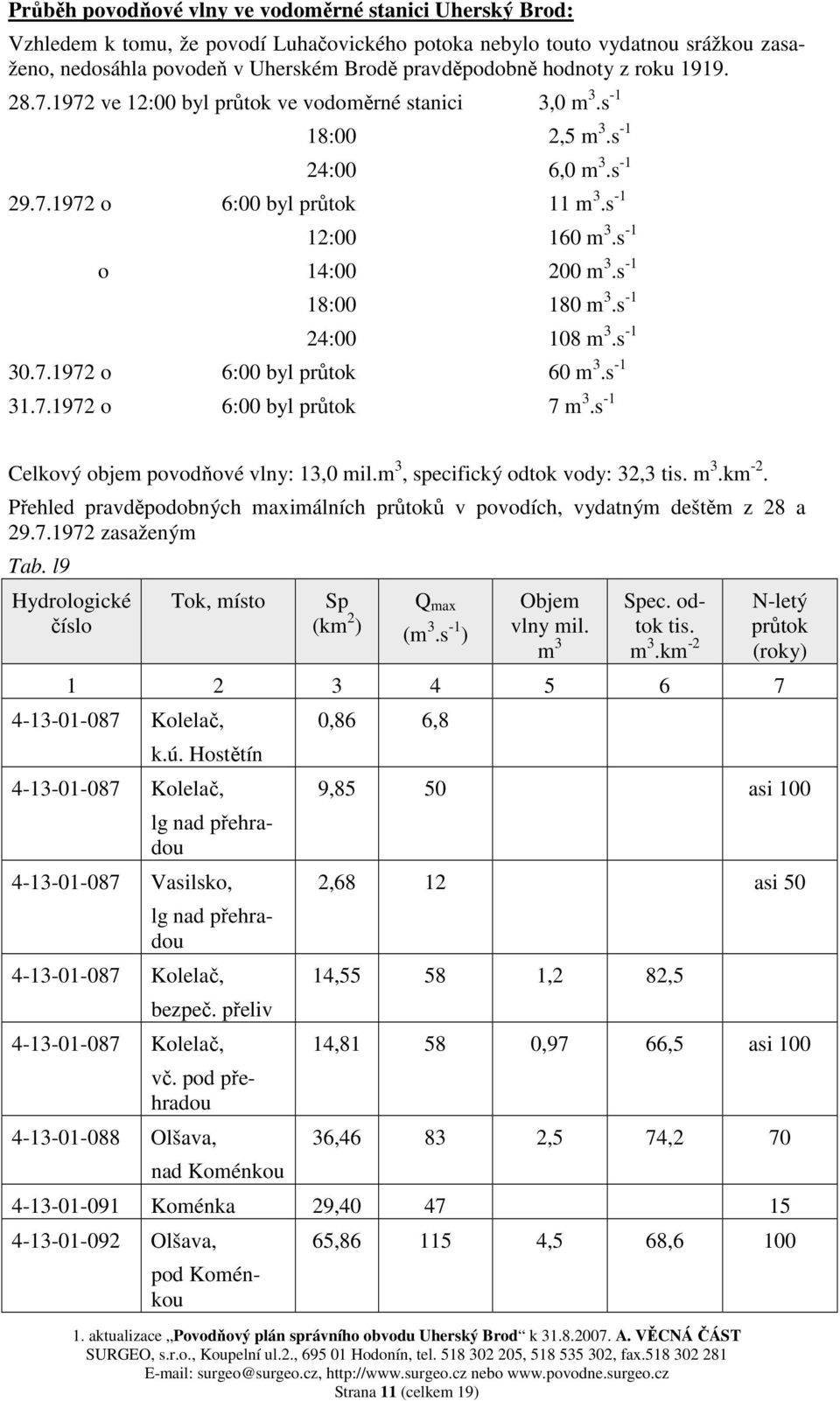

11 Průběh povodňové vlny ve vodoměrné stanici Uherský Brod: Vzhledem k tomu, že povodí Luhačovického potoka nebylo touto vydatnou srážkou zasaženo, nedosáhla povodeň v Uherském Brodě pravděpodobně hodnoty z roku ve 12:00 byl průtok ve vodoměrné stanici 3,0 m 3.s -1 18:00 2,5 m 3.s -1 24:00 6,0 m 3.s o 6:00 byl průtok 11 m 3.s -1 12: m 3.s -1 o 14: m 3.s -1 18: m 3.s -1 24: m 3.s o 6:00 byl průtok 60 m 3.s o 6:00 byl průtok 7 m 3.s -1 Celkový objem povodňové vlny: 13,0 mil.m 3, specifický odtok vody: 32,3 tis. m 3.km -2. Přehled pravděpodobných maximálních průtoků v povodích, vydatným deštěm z 28 a zasaženým Tab. l9 Hydrologické číslo Tok, místo Sp (km 2 ) Q max (m 3.s -1 ) Objem vlny mil. m 3 Spec. odtok tis. m 3.km -2 Strana 11 (celkem 19) N-letý průtok (roky) Kolelač, k.ú. Hostětín Kolelač, lg nad přehradou Vasilsko, lg nad přehradou Kolelač, bezpeč. přeliv Kolelač, vč. pod přehradou Olšava, nad Koménkou 0,86 6,8 9,85 50 asi 100 2,68 12 asi 50 14, ,2 82,5 14, ,97 66,5 asi , ,5 74, Koménka 29, Olšava, pod Koménkou 65, ,5 68,6 100

12 Olšava, nad Luhač. pot Olšava, pod Luhač. pot Olšava, lg Uher. Brod Bratřejovka, lg Vizovice Lutonínka, nad Bratř Dřevnice, lg Slušovice Všemínka, lg Slušovice Dřevnice, lg Sluš. nad př Krátkovský potok, Starý Hrozenkov Drietomica, Drietoma Rokyténka, Rokytnice Zelenský potok, Říka, Štítná nad Vl. Slavičín Senínka od Lač Senice, Horní Lidečko lg Lužná 144, ,6 46, , ,5 36, , ,0 32, , , , , ,89 31,5 20,7 asi 67 93, , , , , ,56 71 Strana 12 (celkem 19)

13 Závěr: N-leté průtoky v povodí Olšavy /58% všech velkých vod/ jsou utvářeny především otékající vodou za vydatných dešťů v měsících VI, VII a VIII, zpravidla delšího trvání /5 až 8 dnů/. Toto období vydatných dešťů bývá ukončeno přívalovou srážkou až průtrží mračen /trvání srážky déle než 3 hod., celkový srážkový úhrn vyšší než 72,2 mm/. Trvání vzestupné větve povodňové vlny Q 100-leté vody lze v místě vodoměrné stanice Uherský Brod /Sp = 101,24 km 2 / předpokládat 70 hodin, trvání sestupné větve 210 hodin, celkové trvání povodňové vlny 280 hodin. Celkové trvání povodňové vlny Q 1-leté vody lze uvažovat 180 hodin /na vzestupnou větev povodňové vlny připadá 80 hodin, na sestupnou větev 100 hodin/. Hydrologické údaje v povodí řeky Olšavy byly přehodnoceny vzhledem k povodni v roce 1972 a 1959 i s přihlédnutím k povodni z roku 1919 /redukované hodnoty Mor. zem. staveb. úřadu a Expositury hrazení bystřin/. Údaje jsou doplněny v místě vodoměrné stanice Uherský Brod o objemovou složku povodňových vln a stanoveny schematické průběhy povodňových vln N-letých průtoků. N-leté průtoky v ms. Uher. Brod (m 3.s -1 ) objemová složka povod. vln (mil.m -3 ) Q ,0 Q ,5 Q ,0 Q ,0 Q ,0 Q ,0 Studie usnadní zejména projektantům melioračních i vodohospodářských staveb v povodí řeky Olšavy stanovení optimálních návrhových hodnot hydrologického charakteru. V roce 1972 se jednalo o povodeň v úrovni stoleté vody a došlo k zaplavení části Uherského Brodu jednak z toku Olšavy a dále zpětnou vodou z kanalizace vyúsťující do tohoto recipientu. V městě Bojkovice byly ohroženy veškeré nemovitosti ležící v bezprostřední blízkosti toku. Došlo k zatopení domů do výšky cca 1m a značným materiálním škodám. Strana 13 (celkem 19)

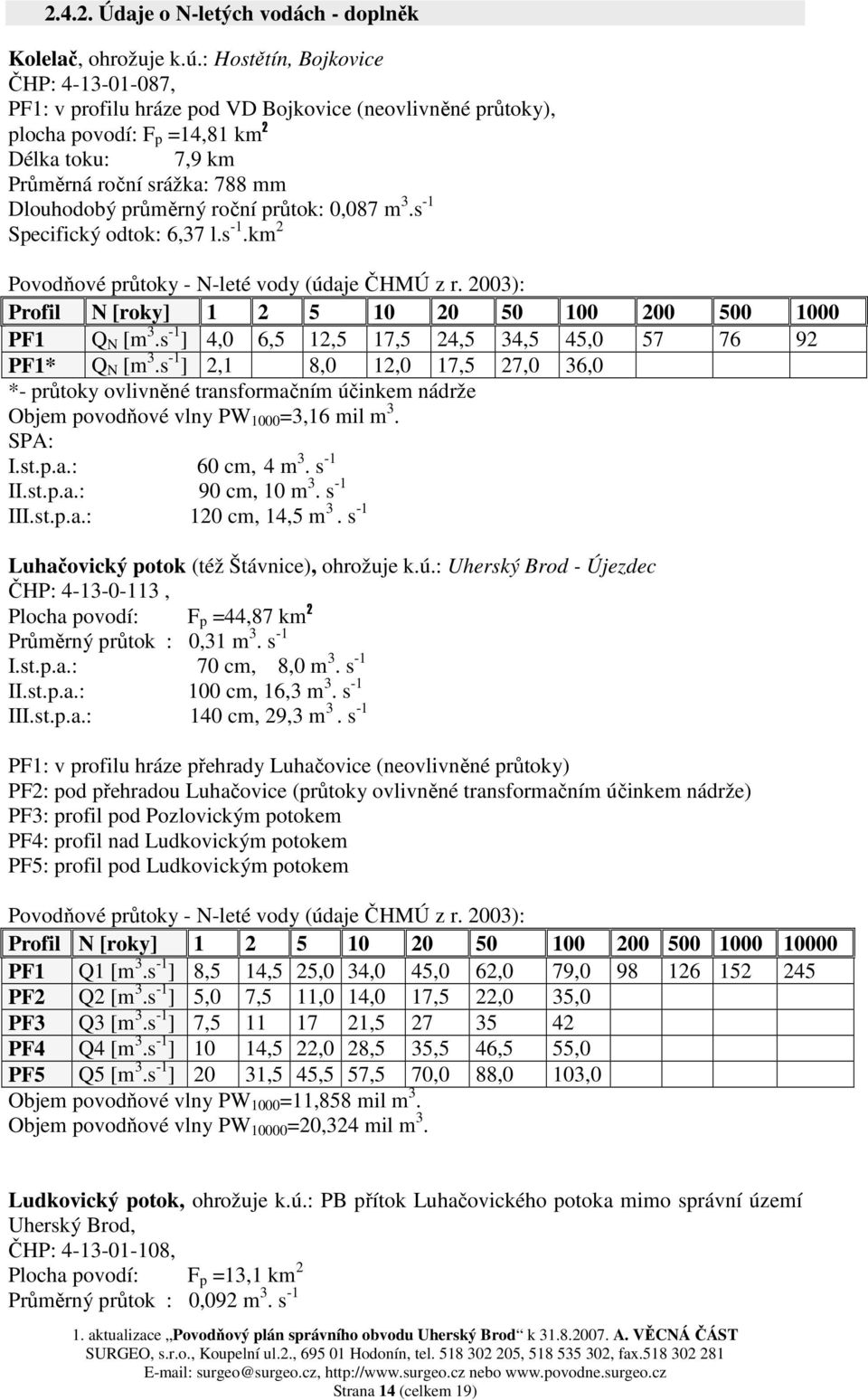

14 Údaje o N-letých vodách - doplněk Kolelač, ohrožuje k.ú.: Hostětín, Bojkovice ČHP: , PF1: v profilu hráze pod VD Bojkovice (neovlivněné průtoky), plocha povodí: F p =14,81 km 2 Délka toku: 7,9 km Průměrná roční srážka: 788 mm Dlouhodobý průměrný roční průtok: 0,087 m 3.s -1 Specifický odtok: 6,37 l.s -1.km 2 Povodňové průtoky - N-leté vody (údaje ČHMÚ z r. 2003): Profil N [roky] PF1 Q N [m 3.s -1 ] 4,0 6,5 12,5 17,5 24,5 34,5 45, PF1* Q N [m 3.s -1 ] 2,1 8,0 12,0 17,5 27,0 36,0 *- průtoky ovlivněné transformačním účinkem nádrže Objem povodňové vlny PW 1000 =3,16 mil m 3. SPA: I.st.p.a.: 60 cm, 4 m 3. s -1 II.st.p.a.: 90 cm, 10 m 3. s -1 III.st.p.a.: 120 cm, 14,5 m 3. s -1 Luhačovický potok (též Štávnice), ohrožuje k.ú.: Uherský Brod - Újezdec ČHP: , Plocha povodí: F p =44,87 km 2 Průměrný průtok : 0,31 m 3. s -1 I.st.p.a.: 70 cm, 8,0 m 3. s -1 II.st.p.a.: 100 cm, 16,3 m 3. s -1 III.st.p.a.: 140 cm, 29,3 m 3. s -1 PF1: v profilu hráze přehrady Luhačovice (neovlivněné průtoky) PF2: pod přehradou Luhačovice (průtoky ovlivněné transformačním účinkem nádrže) PF3: profil pod Pozlovickým potokem PF4: profil nad Ludkovickým potokem PF5: profil pod Ludkovickým potokem Povodňové průtoky - N-leté vody (údaje ČHMÚ z r. 2003): Profil N [roky] PF1 Q1 [m 3.s -1 ] 8,5 14,5 25,0 34,0 45,0 62,0 79, PF2 Q2 [m 3.s -1 ] 5,0 7,5 11,0 14,0 17,5 22,0 35,0 PF3 Q3 [m 3.s -1 ] 7, , PF4 Q4 [m 3.s -1 ] 10 14,5 22,0 28,5 35,5 46,5 55,0 PF5 Q5 [m 3.s -1 ] 20 31,5 45,5 57,5 70,0 88,0 103,0 Objem povodňové vlny PW 1000 =11,858 mil m 3. Objem povodňové vlny PW =20,324 mil m 3. Ludkovický potok, ohrožuje k.ú.: PB přítok Luhačovického potoka mimo správní území Uherský Brod, ČHP: , Plocha povodí: F p =13,1 km 2 Průměrný průtok : 0,092 m 3. s -1 Strana 14 (celkem 19)

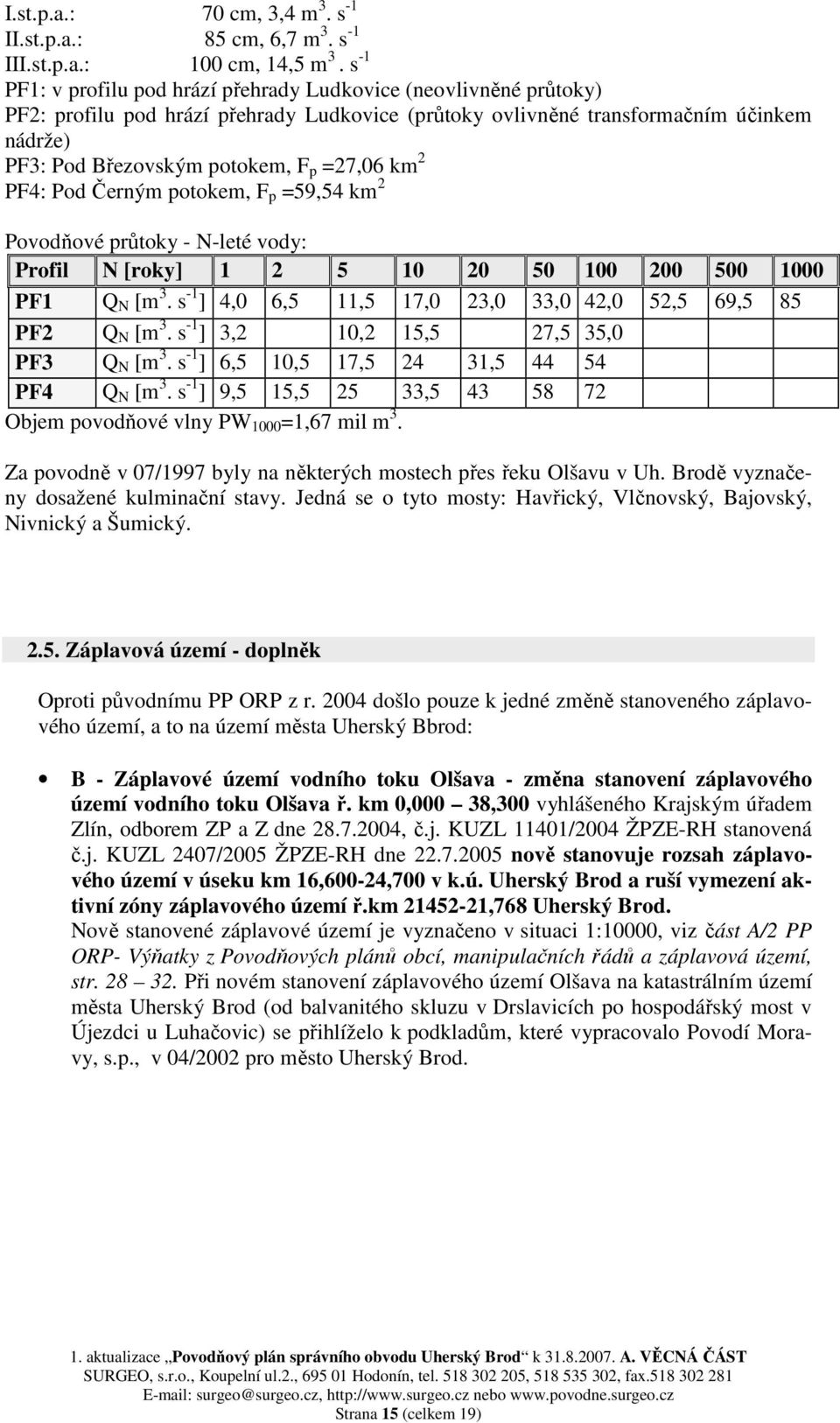

15 I.st.p.a.: 70 cm, 3,4 m 3. s -1 II.st.p.a.: 85 cm, 6,7 m 3. s -1 III.st.p.a.: 100 cm, 14,5 m 3. s -1 PF1: v profilu pod hrází přehrady Ludkovice (neovlivněné průtoky) PF2: profilu pod hrází přehrady Ludkovice (průtoky ovlivněné transformačním účinkem nádrže) PF3: Pod Březovským potokem, F p =27,06 km 2 PF4: Pod Černým potokem, F p =59,54 km 2 Povodňové průtoky - N-leté vody: Profil N [roky] PF1 Q N [m 3. s -1 ] 4,0 6,5 11,5 17,0 23,0 33,0 42,0 52,5 69,5 85 PF2 Q N [m 3. s -1 ] 3,2 10,2 15,5 27,5 35,0 PF3 Q N [m 3. s -1 ] 6,5 10,5 17, , PF4 Q N [m 3. s -1 ] 9,5 15, , Objem povodňové vlny PW 1000 =1,67 mil m 3. Za povodně v 07/1997 byly na některých mostech přes řeku Olšavu v Uh. Brodě vyznačeny dosažené kulminační stavy. Jedná se o tyto mosty: Havřický, Vlčnovský, Bajovský, Nivnický a Šumický Záplavová území - doplněk Oproti původnímu PP ORP z r došlo pouze k jedné změně stanoveného záplavového území, a to na území města Uherský Bbrod: B - Záplavové území vodního toku Olšava - změna stanovení záplavového území vodního toku Olšava ř. km 0,000 38,300 vyhlášeného Krajským úřadem Zlín, odborem ZP a Z dne , č.j. KUZL 11401/2004 ŽPZE-RH stanovená č.j. KUZL 2407/2005 ŽPZE-RH dne nově stanovuje rozsah záplavového území v úseku km 16,600-24,700 v k.ú. Uherský Brod a ruší vymezení aktivní zóny záplavového území ř.km ,768 Uherský Brod. Nově stanovené záplavové území je vyznačeno v situaci 1:10000, viz část A/2 PP ORP- Výňatky z Povodňových plánů obcí, manipulačních řádů a záplavová území, str Při novém stanovení záplavového území Olšava na katastrálním území města Uherský Brod (od balvanitého skluzu v Drslavicích po hospodářský most v Újezdci u Luhačovic) se přihlíželo k podkladům, které vypracovalo Povodí Moravy, s.p., v 04/2002 pro město Uherský Brod. Strana 15 (celkem 19)

16 5. STUPNĚ POVODŇOVÉ AKTIVITY 70 zákona č.254/2001 Sb., o vodách a o změně některých zákonů (vodní zákon) 5.1. Hlásné profily a srážkoměrné stanice Hlásné profily Hlásný profil povodňové služby je místo na vodním toku sloužící ke sledování průběhu povodně. Hlásné profily se podle významu dělí do tří kategorií: Základní hlásné profily - kategorie A - jsou vybrané profily s vodoměrnými stanicemi na vodohospodářsky významných vodních tocích. Informace z těchto profilů jsou nezbytné pro řízení opatření k ochraně před povodněmi na národní úrovni, nebo jsou využívány pro předpovědní povodňovou službu. Jsou profesionálně provozované ČHMÚ nebo správci vodohospodářsky významných toků (Povodí, s.p.). Takové profily se na území správního obvodu ORP Uherský Brod nachází jen dva, a to hlásný profil A346 -VN Bojkovice a A349 - Uherský Brod. Další dva hlásné profily, které mají význam pro správní obvod ORP Uh.Brod se nacházejí ve vedlejším správním obvodu ORP Luhačovice: A347 - VN Luhačovice a A348 - VN Ludkovice. Doplňkové hlásné profily - kategorie B - jsou profily na vodních tocích, které jsou nezbytné pro řízení opatření k ochraně před povodněmi na regionální (krajské) úrovni. Jsou zřizovány krajskými úřady a provozovány místně příslušnými obcemi Oficielně se takový profil se na území správního obvodu Uherský Brod nenachází. Pomocné hlásné profily - kategorie C - jsou účelové profily na vodních tocích, které mohou zřídit a provozovat pro své potřeby obce nebo vlastníci ohrožených nemovitostí. Každý hlásný profil kategorie C je vybaven 3 značkami odpovídajícím směrodatným limitům pro stupně povodňové aktivity s barevným rozlišením (1.SPA zelená značka, 2.SPA žlutá značka, 3.SPA červená značka). Značky jsou osazeny kovovými štítky opatřenými reflexní folií zelené, žluté a červené barvy pro možnost sledování i v noci. Zpracovatel tohoto povodňového plánu v první etapě (r. 2004) vybudoval síť 8 hlásných profilů této kategorie na hlavních vodotečích tvořících hydrografickou kostru správního obvodu Uherský Brod (Olšava-Bojovice, Luhačovický potok, Holomňa, Kladenka, Okluky, Vlčnovský potok, Nivnička a Krátkovský potok). Síť hlásných profilů doplňují v r další 3 hlásné profily v Březové, Strání a Uh Brodě (jez). V letech bylo na území ORP vybudováno dalších 5 pomocných hlásných profilů kategorie C. Do této kategorie lze zařadit i 3 vodočty vybudované na VN ZVHS, které byly rovněž zařazeny do sítě hlásných profilů na území ORP Uh.Brod. Všechny hlásné profily kategorií A až C správního obvodu ORP Uh. Brod, viz tabulka č. 4, vzhledem k velkému rozsahu, jsou zpracovány v samostatném elaborátu A/1 Hlásné profily, včetně elektronické verze na CD-R. Každý hlásný profil obsahuje svůj evidenční list hlásného profilu a fotodokumentaci. Strana 16 (celkem 19)

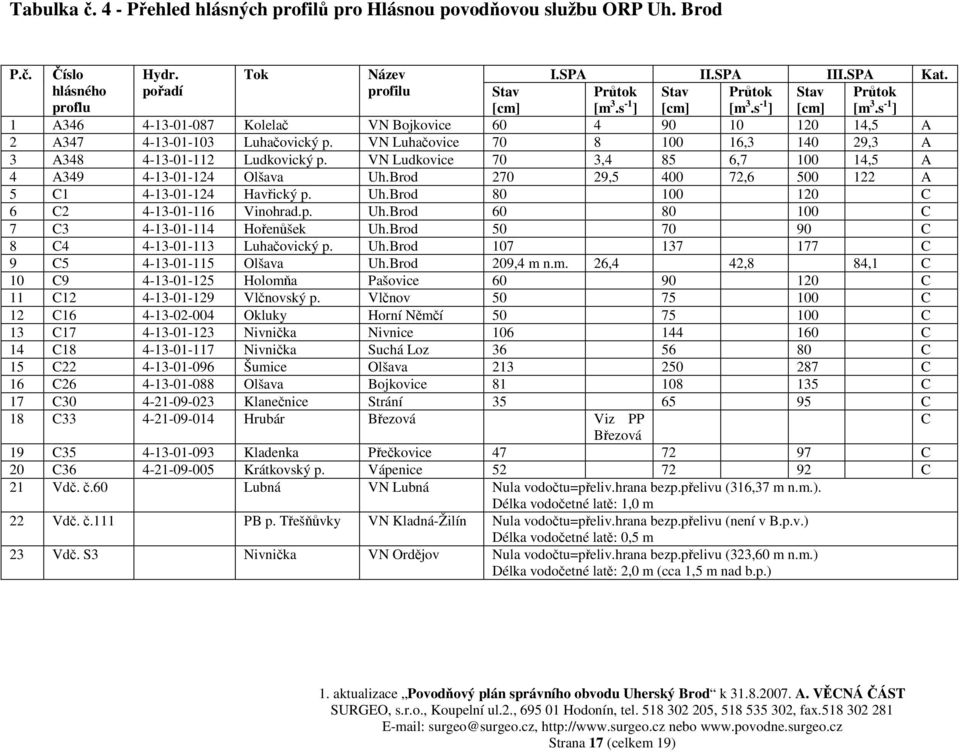

17 Tabulka č. 4 - Přehled hlásných profilů pro Hlásnou povodňovou službu ORP Uh. Brod P.č. Číslo Hydr. Tok Název I.SPA II.SPA III.SPA Kat. hlásného proflu pořadí profilu Stav [cm] Průtok [m 3.s -1 ] Stav [cm] Průtok [m 3.s -1 ] Stav [cm] Průtok [m 3.s -1 ] 1 A Kolelač VN Bojkovice ,5 A 2 A Luhačovický p. VN Luhačovice , ,3 A 3 A Ludkovický p. VN Ludkovice 70 3,4 85 6, ,5 A 4 A Olšava Uh.Brod , , A 5 C Havřický p. Uh.Brod C 6 C Vinohrad.p. Uh.Brod C 7 C Hořenůšek Uh.Brod C 8 C Luhačovický p. Uh.Brod C 9 C Olšava Uh.Brod 209,4 m n.m. 26,4 42,8 84,1 C 10 C Holomňa Pašovice C 11 C Vlčnovský p. Vlčnov C 12 C Okluky Horní Němčí C 13 C Nivnička Nivnice C 14 C Nivnička Suchá Loz C 15 C Šumice Olšava C 16 C Olšava Bojkovice C 17 C Klanečnice Strání C 18 C Hrubár Březová Viz PP C Březová 19 C Kladenka Přečkovice C 20 C Krátkovský p. Vápenice C 21 Vdč. č.60 Lubná VN Lubná Nula vodočtu=přeliv.hrana bezp.přelivu (316,37 m n.m.). Délka vodočetné latě: 1,0 m 22 Vdč. č.111 PB p. Třešňůvky VN Kladná-Žilín Nula vodočtu=přeliv.hrana bezp.přelivu (není v B.p.v.) Délka vodočetné latě: 0,5 m 23 Vdč. S3 Nivnička VN Ordějov Nula vodočtu=přeliv.hrana bezp.přelivu (323,60 m n.m.) Délka vodočetné latě: 2,0 m (cca 1,5 m nad b.p.) Strana 17 (celkem 19)

18 7. POUŽITÉ PODKLADY [1] Vodní toky a nádrže. Zeměpisný lexikon ČSR. Vydala ACADEMIA [2] Odvětvová technická norma TNV Povodňové plány. [3] Zákon č. 254/2001 Sb. o vodách a o změně některých zákonů (vodní zákon), ve znění pozdějších předpisů. [4] Vyhláška MŽP č. 236/2002 Sb., o způsobu a rozsahu zpracování návrhu a stanovování záplavových území. [5] Další související právní předpisy. [6] Ing. J.Kinkor - Metodický pokyn odboru ochrany vod Ministerstva životního prostředí k zabezpečení hlásné a předpovědní povodňové služby, 5/2003. [7] ČHMÚ-Odborné pokyny pro hlásnou povodňovou službu [8] Metodický pokyn č.3 odboru ochrany vod MŽP pro stanovení účinků zvláštních povodní a jejich začlenění do povodňových plánů, Věstník MŽP č.7/2000. [9] Metodický pokyn č. 2 odboru ochrany vod MŽP k posuzování bezpečnosti přehrad za povodní, Věstník MŽP č.4/1999. [10] Metodický pokyn MV č.j. PO4537/IZS-2001 ze dne , kterým se stanoví některé podrobnosti a doporučení k metodice práce, přípravě členů a místům zasedání krizového štábu kraje, okresu a obce. [11] Směrnice č.j. PO4536/IZS-2001 ze dne , kterou se stanoví organizační uspořádání krizového štábu kraje, okresu a obce, jeho uvedení do pohotovosti a vedení dokumentace. [12] Stávající Povodňové plány obcí a měst správního obvodu Uherský Brod 15 ks PP z období [13] Povodňový plánu obce s rozšířenou působností zpracovaný OŽP MěÚ Uh. Brod z 03/2003. [14] VD Ordějov Parametry zvláštních povodní, vypracoval: Vodní díla-tbd a.s. Brno, 11/2001. [15] Manipulační řád pro hydrostatický jez vahadlový a MVE Těšov na řece Olšavě v km 22,164. [16] Manipulační řád pro přehradu Bojkovice na potoce Kolelač v km 1,5 [17] Povodňový plán-přehrada Luhačovice [18] Povodňový plán-přehrada Ludkovice [19] Záplavové území Okluky, ř. km 0,000 25,570, vypracované podnikem Povodí Moravy, s.p. Brno útvarem hydroinformatiky v září [20] Záplavové území Kolelače, km 0,000-7,900, vypracované podnikem Moravy a.s. vodohospodářský dispečink v 07/2000. [21] Studie: Stanovení záplavového území Olšavy na k.ú. města Uherský Brod. Vypracoval: Povodí Moravy, s.p., útvar hydroinformatiky v dubnu [22] Návrh záplavového území Olšavy km 0,000-38,300. Vypracoval: Mott MacDonald Praha,spol s r.o. v 12/2003 pro Povodí Moravy s.p. [23] Návrh záplavového území Luhačovického potoka km 0,000-24,816. Vypracoval: Agroprojekt PSO, s. r.o. v 11/2003 pro Povodí Moravy s.p. Aktualizace PPORP Uherský Brod : [24] Povodňový plán pro správní obvod ORP Uherský Brod, zpracovaný firmou SUR- GEO, s.r.o., Hodonín v srpnu [25] Povodňový plán obce Záhorovice, duben [26] Povodňový plán obce Nivnice, zpracovaný firmou SURGEO, s.r.o., Hodonín v květnu Strana 18 (celkem 19)

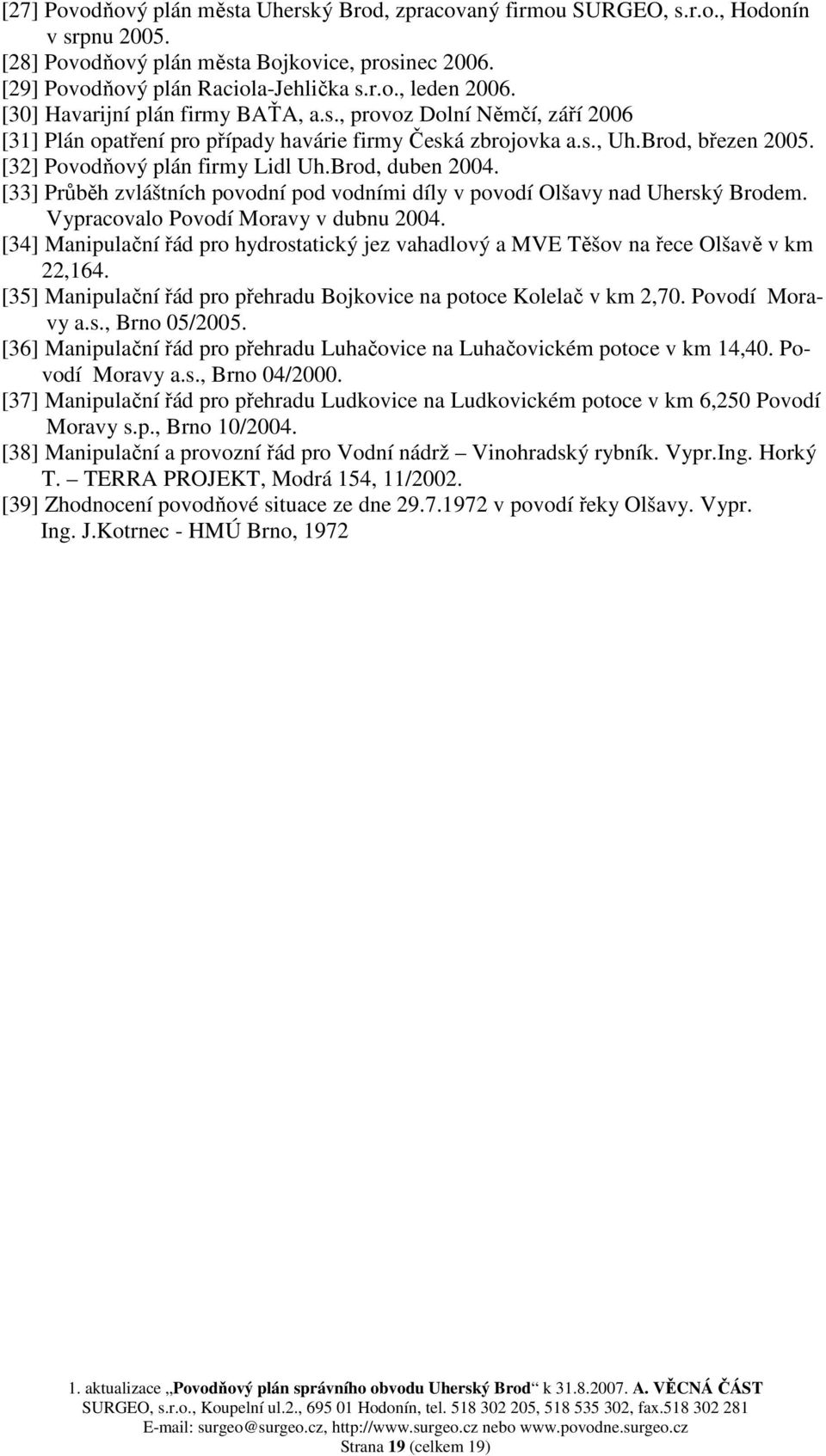

19 [27] Povodňový plán města Uherský Brod, zpracovaný firmou SURGEO, s.r.o., Hodonín v srpnu [28] Povodňový plán města Bojkovice, prosinec [29] Povodňový plán Raciola-Jehlička s.r.o., leden [30] Havarijní plán firmy BAŤA, a.s., provoz Dolní Němčí, září 2006 [31] Plán opatření pro případy havárie firmy Česká zbrojovka a.s., Uh.Brod, březen [32] Povodňový plán firmy Lidl Uh.Brod, duben [33] Průběh zvláštních povodní pod vodními díly v povodí Olšavy nad Uherský Brodem. Vypracovalo Povodí Moravy v dubnu [34] Manipulační řád pro hydrostatický jez vahadlový a MVE Těšov na řece Olšavě v km 22,164. [35] Manipulační řád pro přehradu Bojkovice na potoce Kolelač v km 2,70. Povodí Moravy a.s., Brno 05/2005. [36] Manipulační řád pro přehradu Luhačovice na Luhačovickém potoce v km 14,40. Povodí Moravy a.s., Brno 04/2000. [37] Manipulační řád pro přehradu Ludkovice na Ludkovickém potoce v km 6,250 Povodí Moravy s.p., Brno 10/2004. [38] Manipulační a provozní řád pro Vodní nádrž Vinohradský rybník. Vypr.Ing. Horký T. TERRA PROJEKT, Modrá 154, 11/2002. [39] Zhodnocení povodňové situace ze dne v povodí řeky Olšavy. Vypr. Ing. J.Kotrnec - HMÚ Brno, 1972 Strana 19 (celkem 19)
