Sorpční chlazení s využitím alternativních zdrojů energie

Transkript

1 Radek Begeni Úvod Ferdinad Carré, zařízení na výrobu ledu 1877 první komerční absorpční zařízení voda/čpavek na lodi Paraguay od těchto dob až do 30tých letech minulého století měla absorpční zařízení dominantní postavení v 70tých letech minulého století se obnovila a zvýšila poptávka po absorpčním chlazení z důvodu ekologických požadavků a narůstajícím cenám energií 1

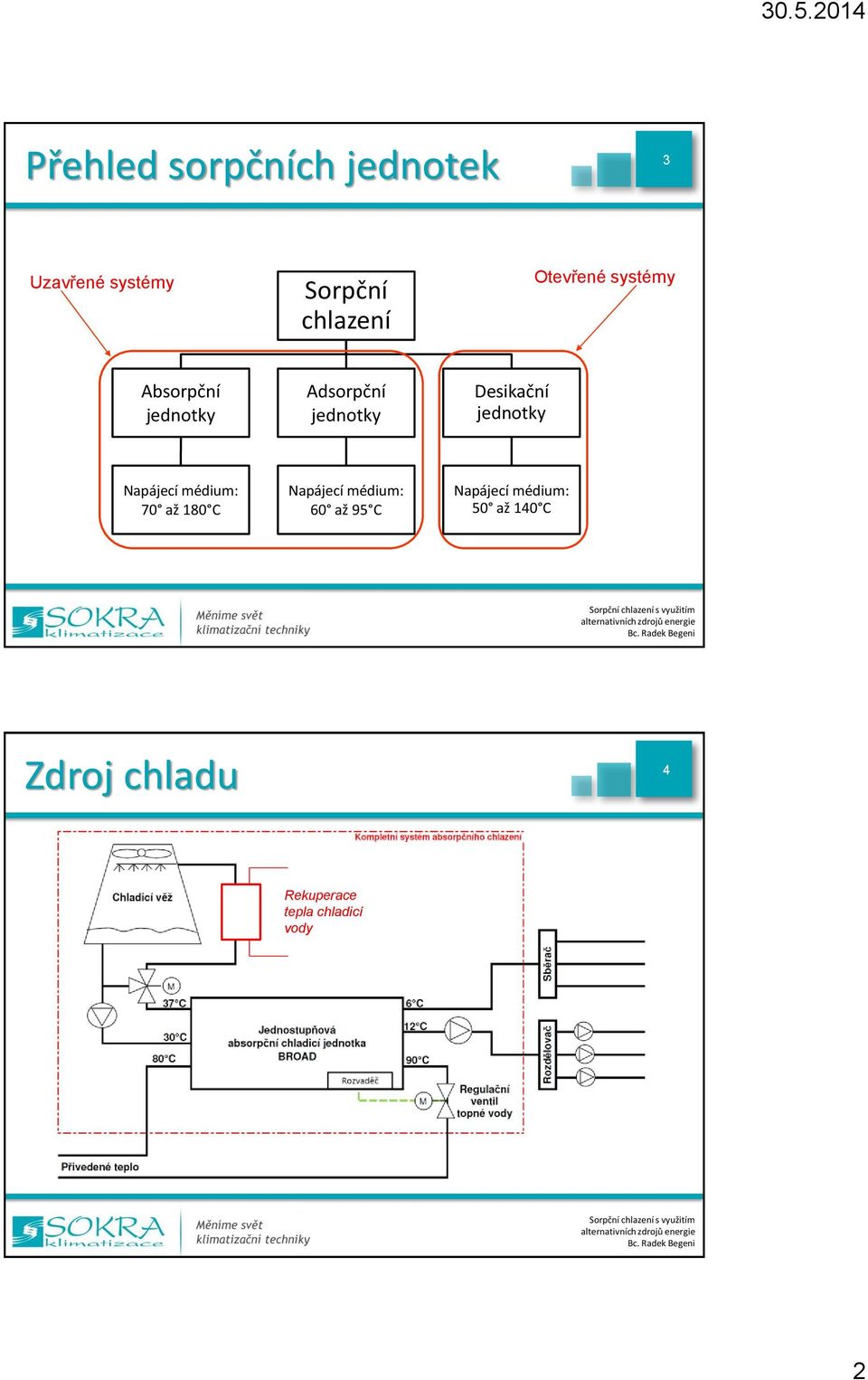

2 Přehled sorpčních jednotek 3 Uzavřené systémy Sorpční chlazení Otevřené systémy Absorpční jednotky Adsorpční jednotky Desikační jednotky Napájecí médium: 70 až 180 C Napájecí médium: 60 až 95 C Napájecí médium: 50 až 140 C Zdroj chladu 4 Rekuperace tepla chladicí vody 2

3 Absorpční princip 5 Animace principu 6 3

4 Přehled absorpčních zařízení 7 Model: BZ Popis: dvoustupňová přímo-vytápěná jednotka Funkce: chlazení a vytápění (samostatně nebo současně) Primární energie: zemní plyn LTO Výkon: od 230 do 11630kW Účinnost: 1,4 Přehled absorpčních zařízení 8 Model: BS, BH, BE Popis: dvoustupňová nepřímo-vytápěná jednotka Tepelná energie: pára horká voda spaliny Funkce: chlazení Výkon: od 230 do 11630kW Účinnost: 1,2-1,41 4

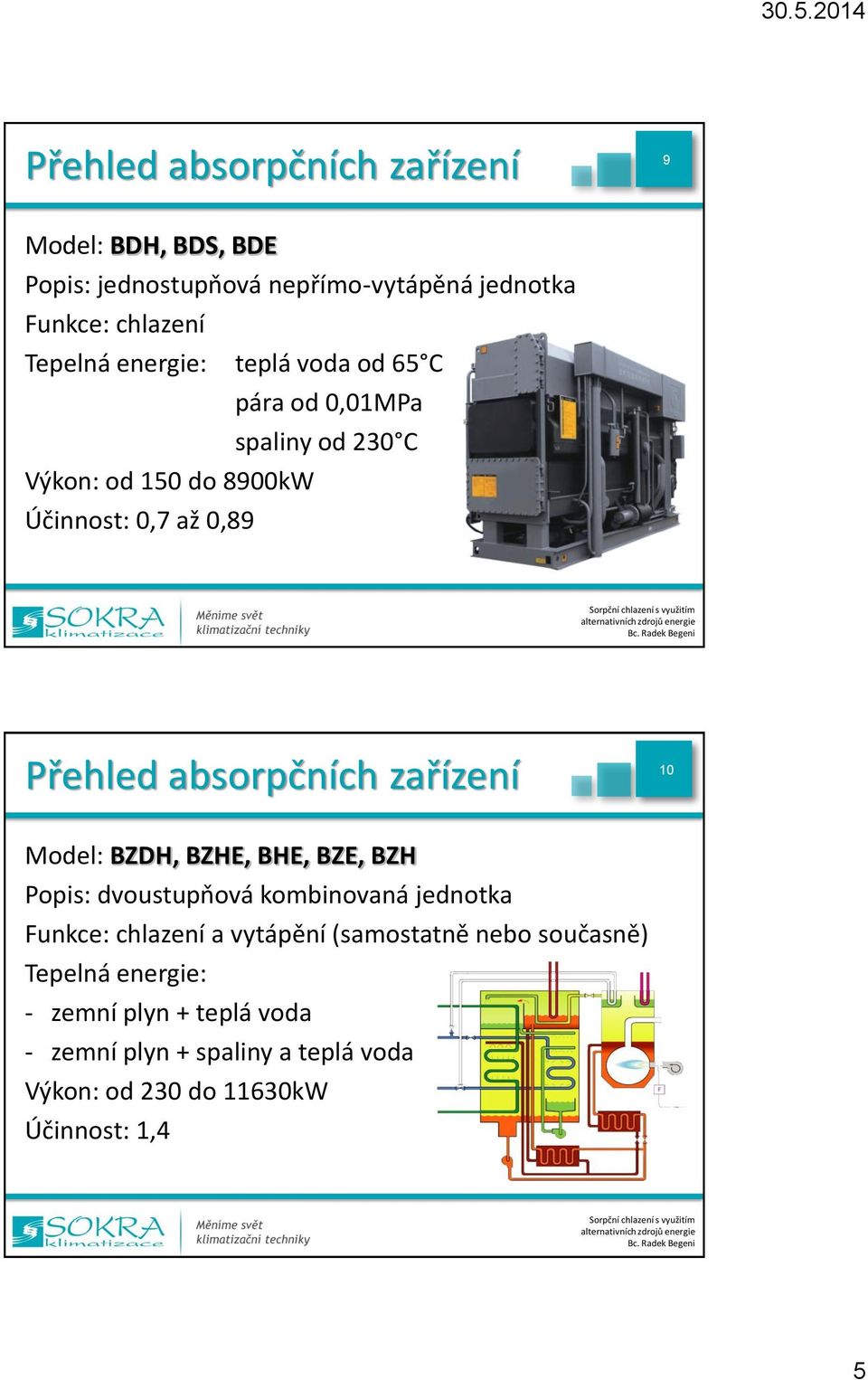

5 Přehled absorpčních zařízení 9 Model: BDH, BDS, BDE Popis: jednostupňová nepřímo-vytápěná jednotka Funkce: chlazení Tepelná energie: teplá voda od 65 C Výkon: od 150 do 8900kW Účinnost: 0,7 až 0,89 pára od 0,01MPa spaliny od 230 C Přehled absorpčních zařízení 10 Model: BZDH, BZHE, BHE, BZE, BZH Popis: dvoustupňová kombinovaná jednotka Funkce: chlazení a vytápění (samostatně nebo současně) Tepelná energie: - zemní plyn + teplá voda - zemní plyn + spaliny a teplá voda Výkon: od 230 do 11630kW Účinnost: 1,4 5

6 Realizované projekty 11 Administrativní objekty -Krajský úřad Královehradeckého kraje -Administrativní centrum Vinice, Pardubice -RWE Transgas, a.s., Praha -TEDOM, Jablonec n. Nisou Chlazení výrobní technologie -OKK Koksovny -Momentive, a.s. Sokolov -Visteon-Autopal, s.r.o., závod Rychvald -Nestlé Slovensko, Prievidza (SK) -BRANO a.s., SBU Plastic Zubří -Pipelife Instaplast, Zápy -Panasonic Electric Works, Planá -Svoboda Press, s.r.o., Praha 10 -SI HECU, Levice (SK) Obchodní centra -Avion Shopping Park, Ostrava -TESCO Hypermarket, Jaroměř -MC Fontána, Teplice Hotely -Parkhotel Plzeň Školy -Západočeská univerzita v Plzni -Univerzitní centrum energeticky efektivních budov ČVUT Multifunkční objekty - Nové Vítkovice, Ostrava Přehled instalací v ČR 12 MC Fontána Teplice TEDOM TESCO Jaroměř Momentive PipeLife Instaplast UCEEB (ČVUT) Panasonic RWE Transgas Svoboda Press AC Vinice Visteon Autopal OKD OKK Energocentrum Vítkovice Parkhotel Plzeň Západočeská univerzita Avion Shopping Park ZOO Ostrava Brano Zubří 6

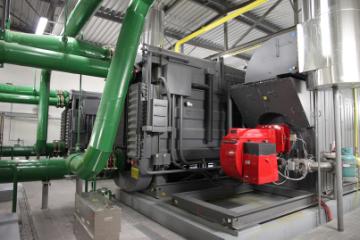

7 Topná voda Chladicí voda Chladicí voda Topná voda Příklady instalací ACHJ 13 Adsorpční princip 14 Chladicí voda Chladicí voda Chlazená voda Chlazená voda 7

8 Přehled adsorpčních zařízení 15 Model: ecoo Popis: teplovodní jednotka Funkce: chlazení Tepelná energie: - teplá voda od 55 C do 95 C Výkon: od 5 do 96kW Účinnost: 0,45 až 0,6 Realizované projekty 16 Administrativní objekty -TEDOM, Hořovice -Chladicí výkon: 28kW -Topná voda: 90/70 C - 3ks zařízení ecoo Chlazení experimentální technologie -UCEEB, Buštěhrad -Chladicí výkon: 8kW -Topná voda: 90/80 C -1ks zařízení ACS15 8

9 Solární chlazení 17 Solární chlazení - reference 18 Velikost solárního pole: 114 m 2 Množství kolektorů: 45 kolektorů Typ kolektoru: CPT Chladicí výkon: 45 kw Typ absorpční jednotky: BCTDH70(45) Velikost solárního pole: 288 m 2 Množství kolektorů: 135 kolektorů Typ kolektoru: OPC15 Chladicí výkon: 168 kw Typ absorpční jednotky: BDH20X 9

10 Trigenerace 19 Trigenerace 20 Trigenerační systém s kogenerační jednotkou a kombinovanou absorpční jednotkou ZP Chlazená voda 7 C Účinnost 66% Spaliny od 350 C Kogenerační jednotka bez spalinového výměníku Chladicí voda motoru 90 C Topná voda 65 C Účinnost 46% Trigenerační systém s kogenerační jednotkou a teplovodní absorpční jednotkou ZP Výroba el. energie Účinnost 38% Chlazená voda 7 C Účinnost 75% Kogenerační jednotka se spalinovým výměníkem Chladicí voda motoru 95 C Výroba el. energie Účinnost 38% 10

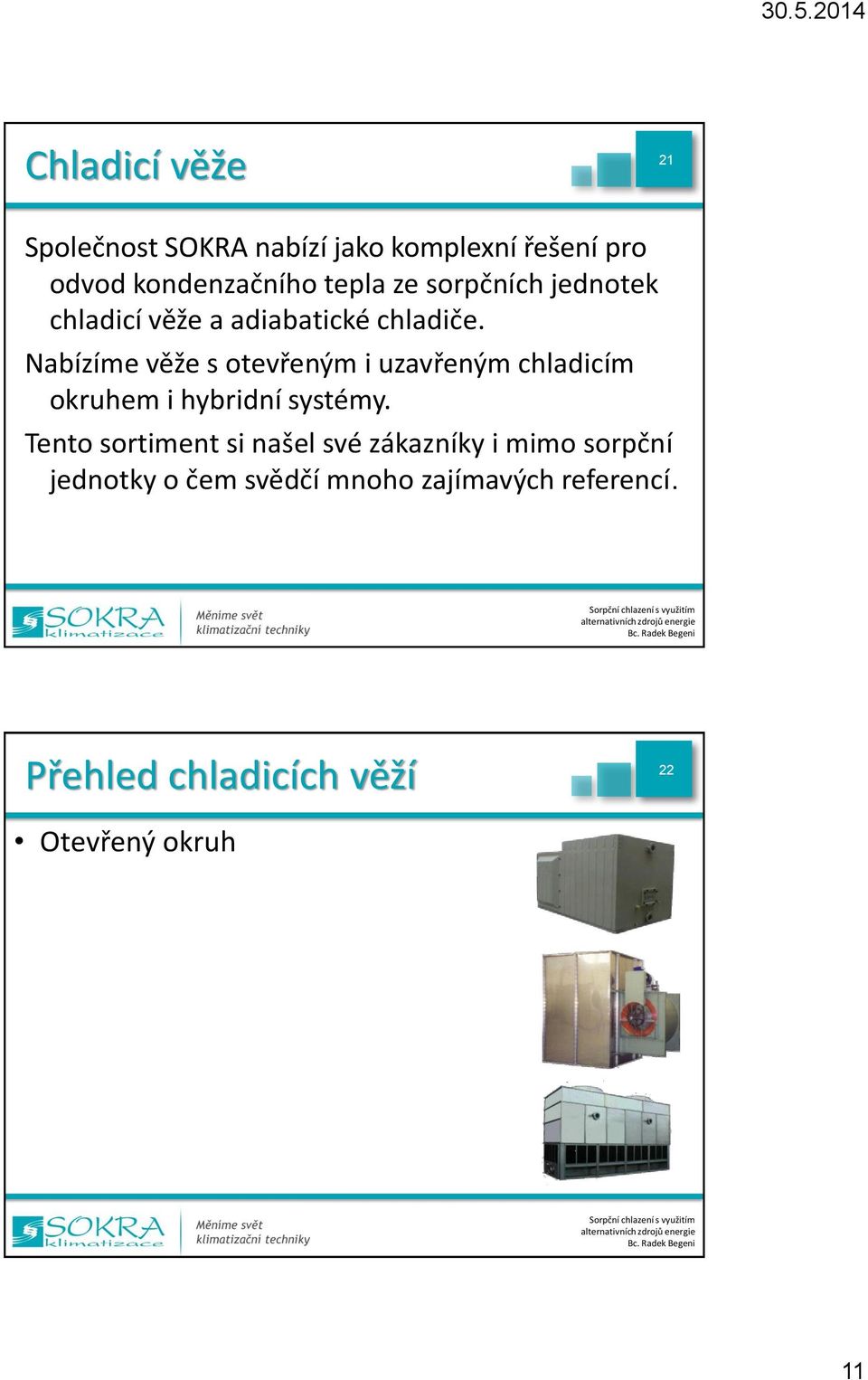

11 Chladicí věže 21 Společnost SOKRA nabízí jako komplexní řešení pro odvod kondenzačního tepla ze sorpčních jednotek chladicí věže a adiabatické chladiče. Nabízíme věže s otevřeným i uzavřeným chladicím okruhem i hybridní systémy. Tento sortiment si našel své zákazníky i mimo sorpční jednotky o čem svědčí mnoho zajímavých referencí. Přehled chladicích věží 22 Otevřený okruh 11

12 Přehled chladicích věží Uzavřený okruh 23 Přehled chladicích věží Hybridní věže 24 12

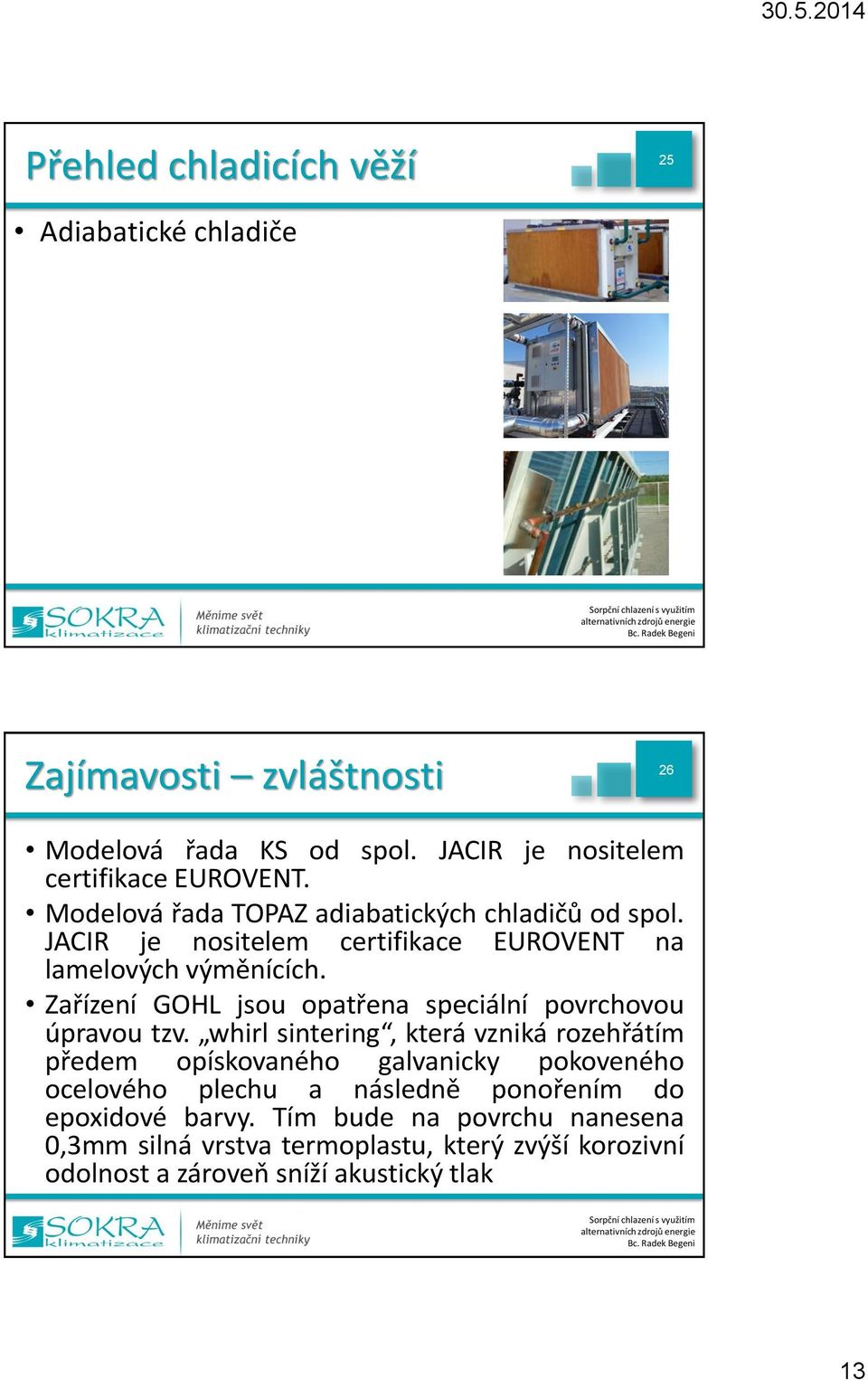

13 Přehled chladicích věží Adiabatické chladiče 25 Zajímavosti zvláštnosti 26 Modelová řada KS od spol. JACIR je nositelem certifikace EUROVENT. Modelová řada TOPAZ adiabatických chladičů od spol. JACIR je nositelem certifikace EUROVENT na lamelových výměnících. Zařízení GOHL jsou opatřena speciální povrchovou úpravou tzv. whirl sintering, která vzniká rozehřátím předem opískovaného galvanicky pokoveného ocelového plechu a následně ponořením do epoxidové barvy. Tím bude na povrchu nanesena 0,3mm silná vrstva termoplastu, který zvýší korozivní odolnost a zároveň sníží akustický tlak 13
