1 Lanškroun

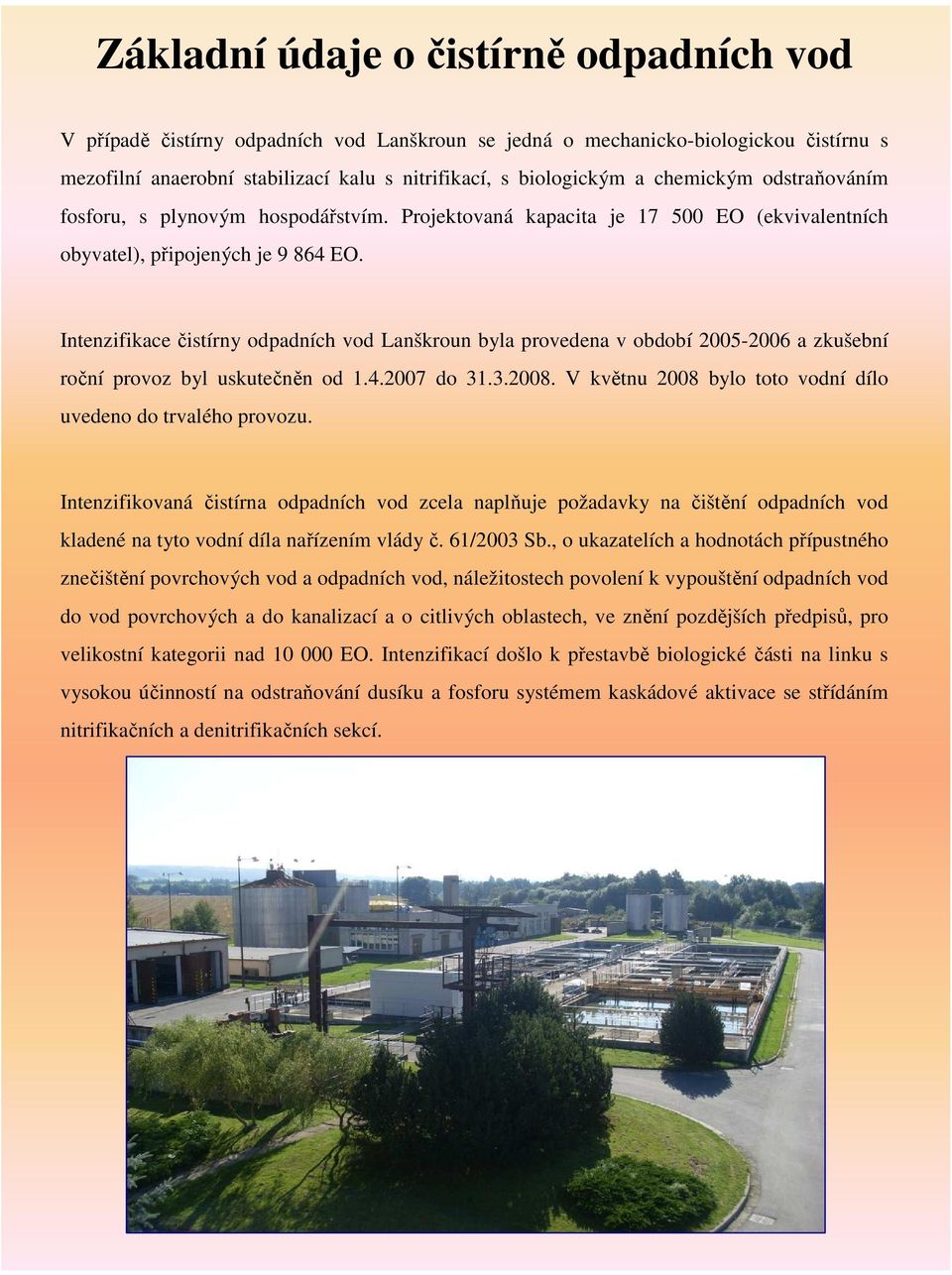

2 Základní údaje o čistírně odpadních vod V případě čistírny odpadních vod Lanškroun se jedná o mechanicko-biologickou čistírnu s mezofilní anaerobní stabilizací kalu s nitrifikací, s biologickým a chemickým odstraňováním fosforu, s plynovým hospodářstvím. Projektovaná kapacita je EO (ekvivalentních obyvatel), připojených je EO. Intenzifikace čistírny odpadních vod Lanškroun byla provedena v období a zkušební roční provoz byl uskutečněn od do V květnu 2008 bylo toto vodní dílo uvedeno do trvalého provozu. Intenzifikovaná čistírna odpadních vod zcela naplňuje požadavky na čištění odpadních vod kladené na tyto vodní díla nařízením vlády č. 61/2003 Sb., o ukazatelích a hodnotách přípustného znečištění povrchových vod a odpadních vod, náležitostech povolení k vypouštění odpadních vod do vod povrchových a do kanalizací a o citlivých oblastech, ve znění pozdějších předpisů, pro velikostní kategorii nad EO. Intenzifikací došlo k přestavbě biologickéčásti na linku s vysokou účinností na odstraňování dusíku a fosforu systémem kaskádové aktivace se střídáním nitrifikačních a denitrifikačních sekcí.

Intenzifikace čistírny odpadních vod Lanškroun byla provedena v období 2005-2006 a zkušební roční provoz byl uskutečněn od 1.4.2007 do 31.3.2008.

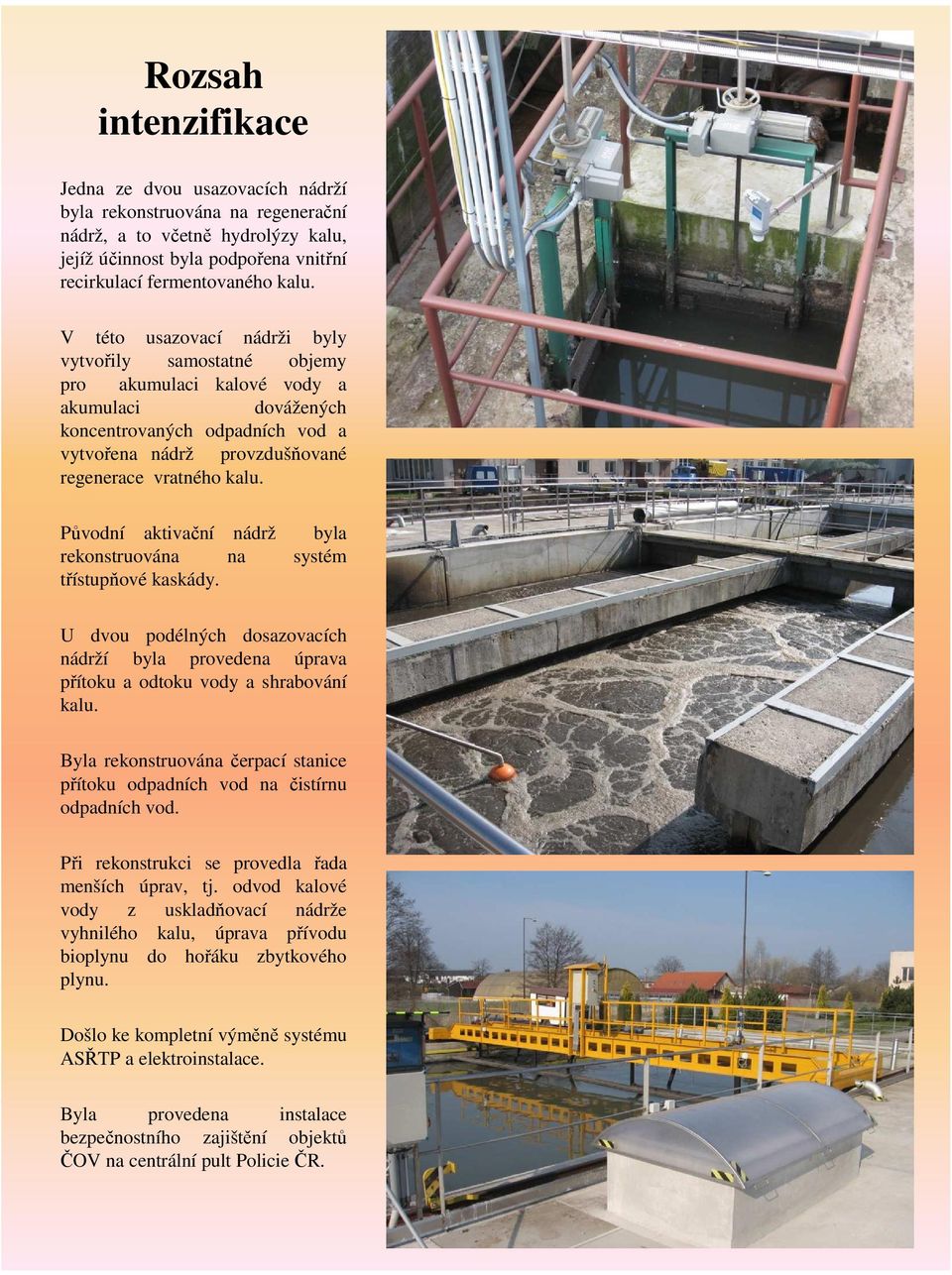

3 Rozsah intenzifikace Jedna ze dvou usazovacích nádrží byla rekonstruována na regenerační nádrž, a to včetně hydrolýzy kalu, jejíž účinnost byla podpořena vnitřní recirkulací fermentovaného kalu. V této usazovací nádrži byly vytvořily samostatné objemy pro akumulaci kalové vody a akumulaci dovážených koncentrovaných odpadních vod a vytvořena nádrž provzdušňované regenerace vratného kalu. Původní aktivační nádrž byla rekonstruována na systém třístupňové kaskády. U dvou podélných dosazovacích nádrží byla provedena úprava přítoku a odtoku vody a shrabování kalu. Byla rekonstruována čerpací stanice přítoku odpadních vod na čistírnu odpadních vod. Při rekonstrukci se provedla řada menších úprav, tj. odvod kalové vody z uskladňovací nádrže vyhnilého kalu, úprava přívodu bioplynu do hořáku zbytkového plynu. Došlo ke kompletní výměně systému ASŘTP a elektroinstalace. Byla provedena instalace bezpečnostního zajištění objektů ČOV na centrální pult Policie ČR.

Původní aktivační nádrž byla rekonstruována na systém třístupňové kaskády. U dvou podélných dosazovacích nádrží byla provedena úprava přítoku a odtoku vody a shrabování kalu.

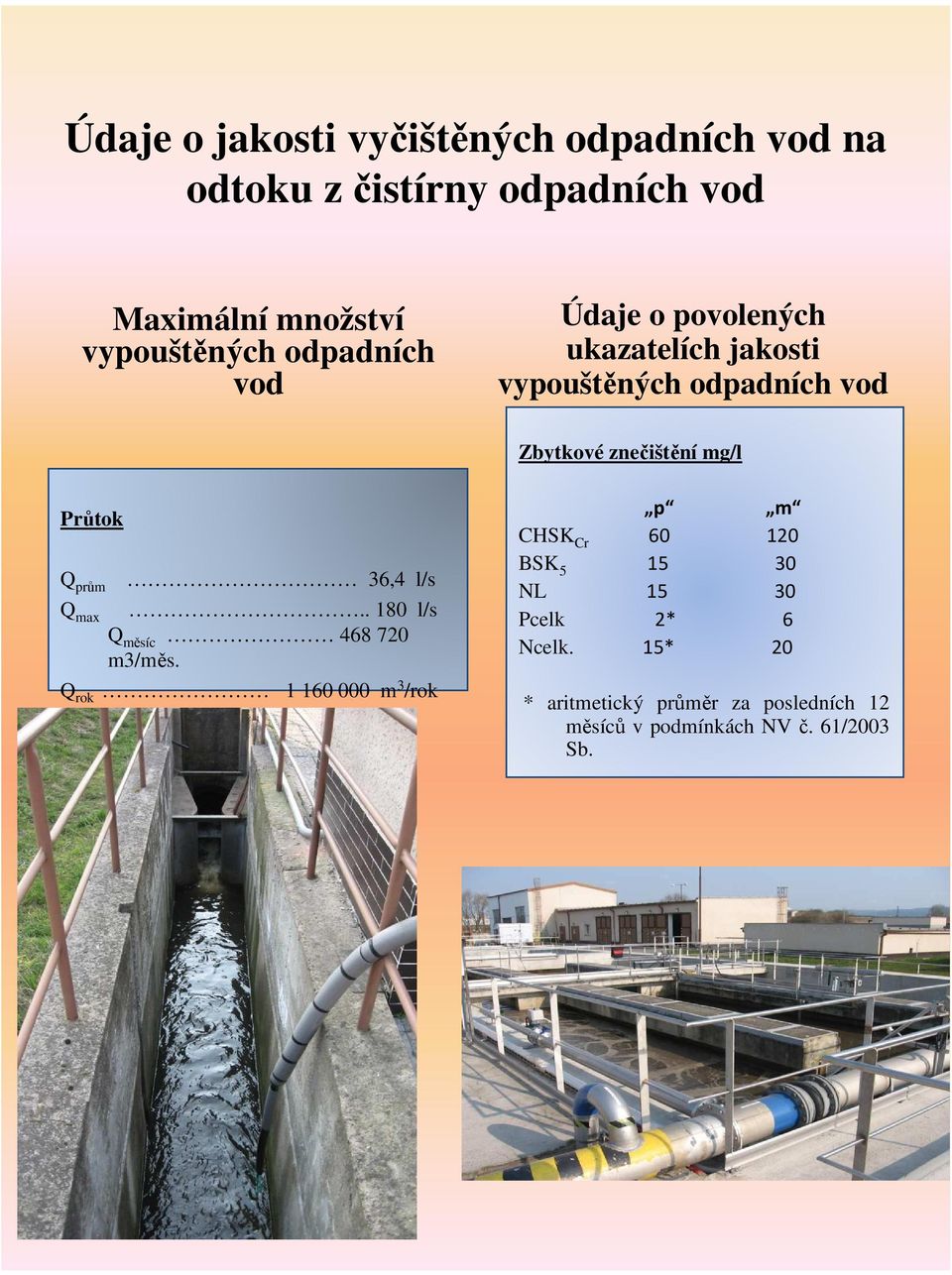

4 Údaje o jakosti vyčištěných odpadních vod na odtoku z čistírny odpadních vod Maximální množství vypouštěných odpadních vod Údaje o povolených ukazatelích jakosti vypouštěných odpadních vod Zbytkové znečištění mg/l Průtok Q prům 36,4 l/s Q max l/s Q měsíc m3/měs. Q rok m 3 /rok p m CHSK Cr BSK NL Pcelk 2* 6 Ncelk. 15* 20 * aritmetický průměr za posledních 12 měsíců v podmínkách NV č. 61/2003 Sb.

Průtok Q prům 36,4 l/s Q max.. 180 l/s Q měsíc 468 720 m3/měs.

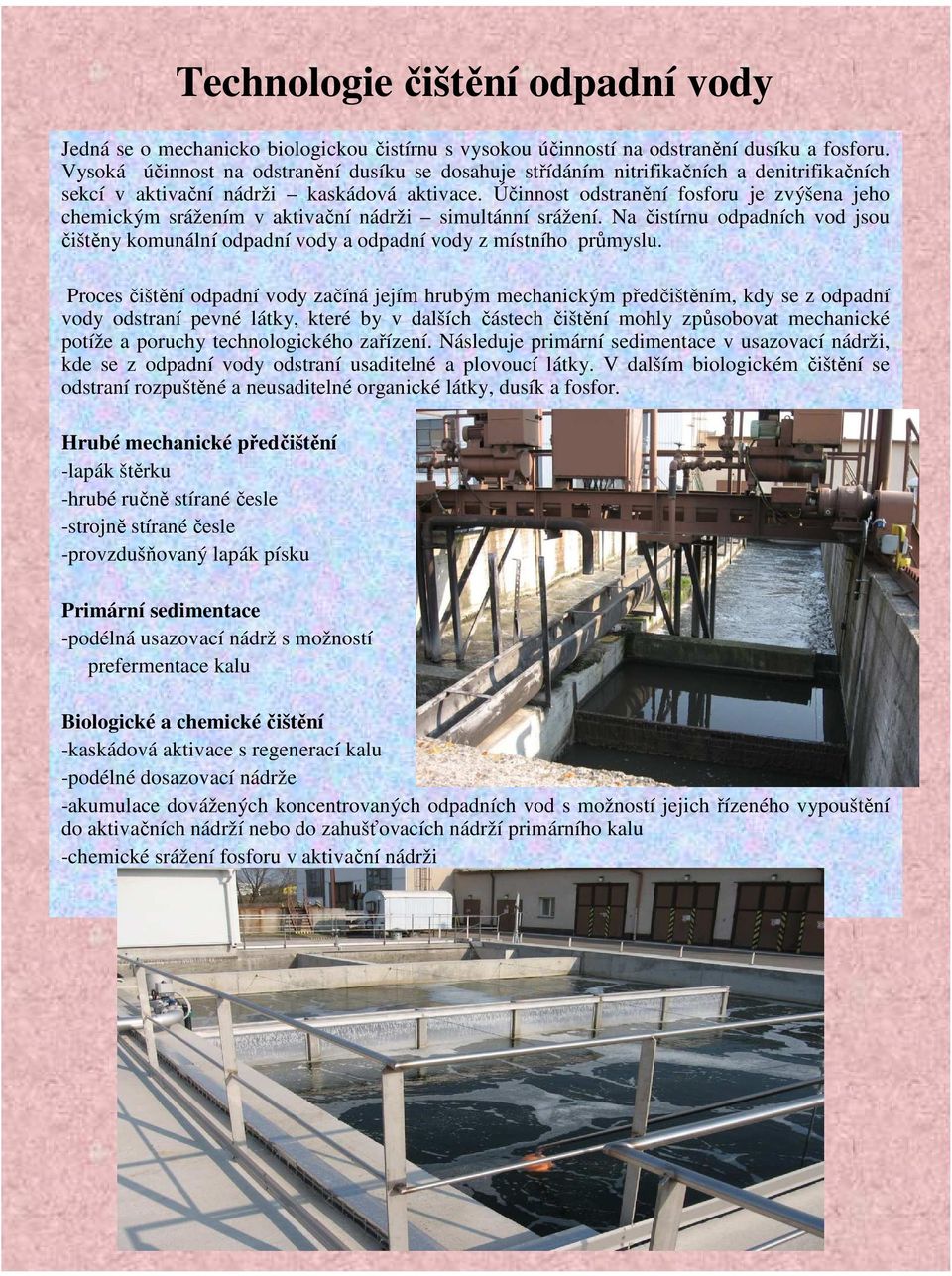

5 Technologie čištění odpadní vody Jedná se o mechanicko biologickou čistírnu s vysokou účinností na odstranění dusíku a fosforu. Vysoká účinnost na odstranění dusíku se dosahuje střídáním nitrifikačních a denitrifikačních sekcí v aktivační nádrži kaskádová aktivace. Účinnost odstranění fosforu je zvýšena jeho chemickým srážením v aktivační nádrži simultánní srážení. Na čistírnu odpadních vod jsou čištěny komunální odpadní vody a odpadní vody z místního průmyslu. Proces čištění odpadní vody začíná jejím hrubým mechanickým předčištěním, kdy se z odpadní vody odstraní pevné látky, které by v dalších částech čištění mohly způsobovat mechanické potíže a poruchy technologického zařízení. Následuje primární sedimentace v usazovací nádrži, kde se z odpadní vody odstraní usaditelné a plovoucí látky. V dalším biologickém čištění se odstraní rozpuštěné a neusaditelné organické látky, dusík a fosfor. Hrubé mechanické předčištění -lapák štěrku -hrubé ručně stíranéčesle -strojně stíranéčesle -provzdušňovaný lapák písku Primární sedimentace -podélná usazovací nádrž s možností prefermentace kalu Biologické a chemickéčištění -kaskádová aktivace s regenerací kalu -podélné dosazovací nádrže -akumulace dovážených koncentrovaných odpadních vod s možností jejich řízeného vypouštění do aktivačních nádrží nebo do zahušťovacích nádrží primárního kalu -chemické srážení fosforu v aktivační nádrži

Účinnost odstranění fosforu je zvýšena jeho chemickým srážením v aktivační nádrži simultánní srážení. Na čistírnu odpadních vod jsou čištěny komunální odpadní vody a odpadní vody z místního průmyslu.

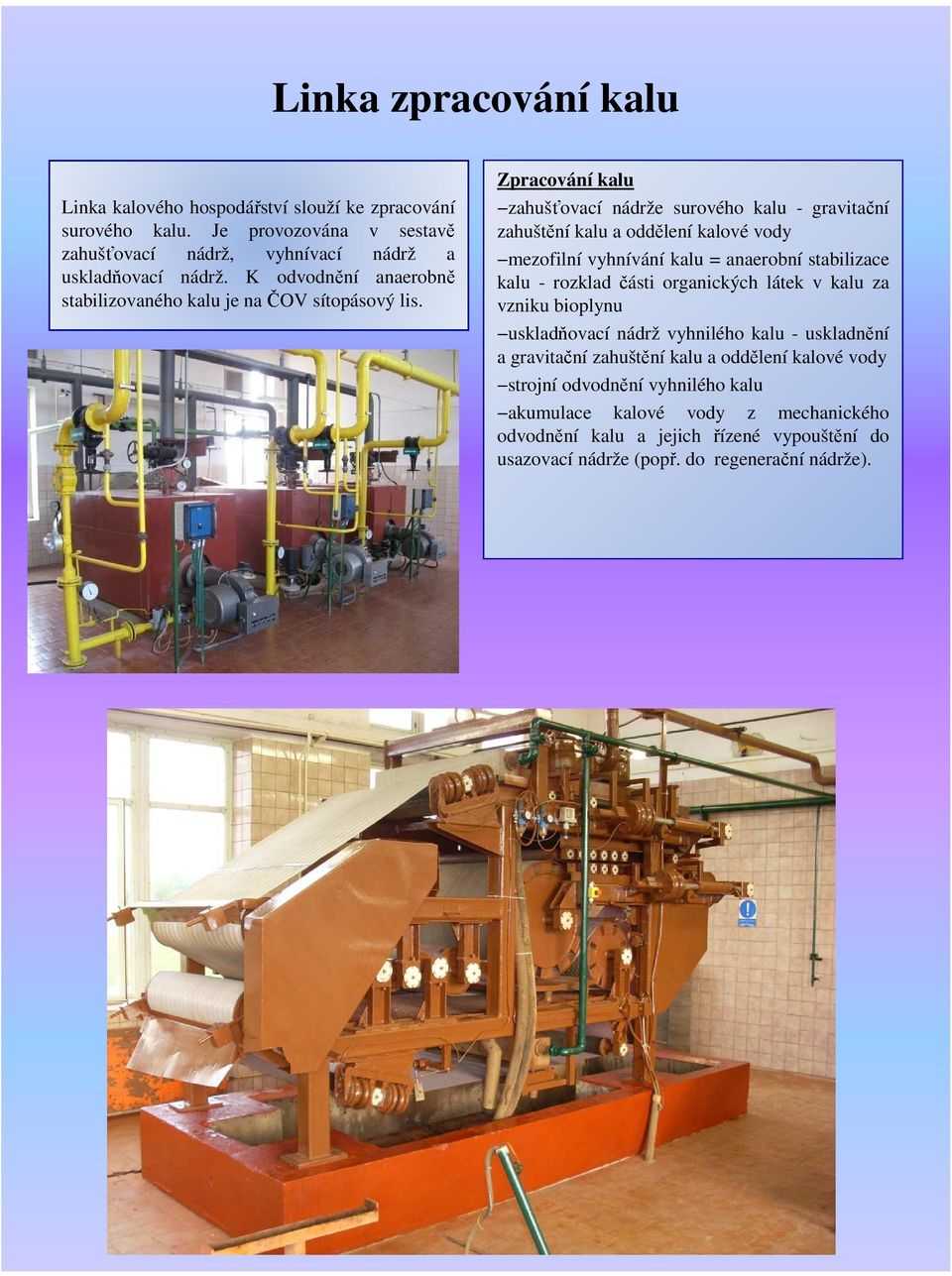

6 Linka zpracování kalu Linka kalového hospodářství slouží ke zpracování surového kalu. Je provozována v sestavě zahušťovací nádrž, vyhnívací nádrž a uskladňovací nádrž. K odvodnění anaerobně stabilizovaného kalu je na ČOV sítopásový lis. Zpracování kalu zahušťovací nádrže surového kalu - gravitační zahuštění kalu a oddělení kalové vody mezofilní vyhnívání kalu = anaerobní stabilizace kalu - rozklad části organických látek v kalu za vzniku bioplynu uskladňovací nádrž vyhnilého kalu - uskladnění a gravitační zahuštění kalu a oddělení kalové vody strojní odvodnění vyhnilého kalu akumulace kalové vody z mechanického odvodnění kalu a jejich řízené vypouštění do usazovací nádrže (popř. do regenerační nádrže).

Zpracování kalu zahušťovací nádrže surového kalu - gravitační zahuštění kalu a oddělení kalové vody mezofilní vyhnívání kalu = anaerobní stabilizace kalu - rozklad části

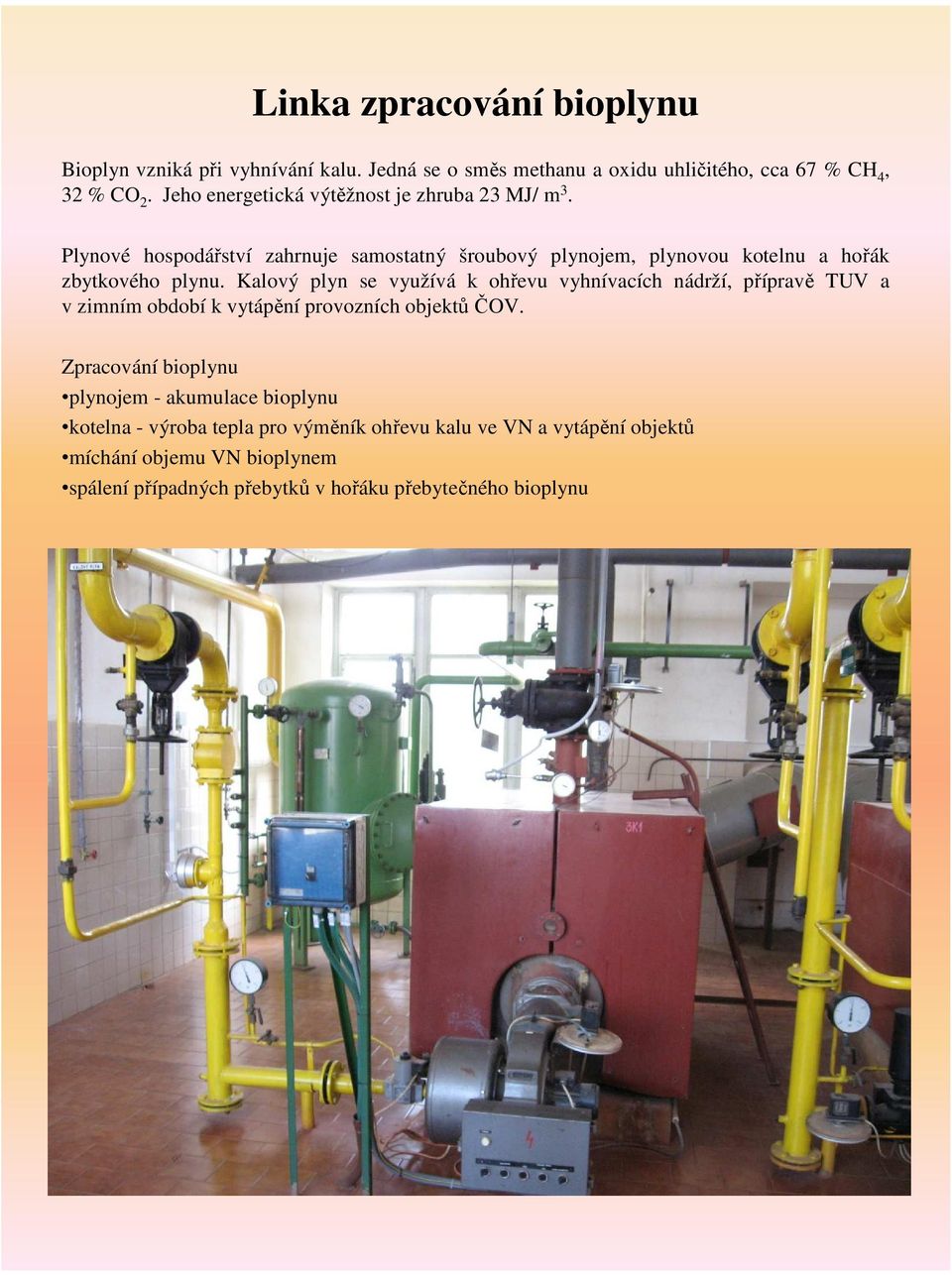

7 Linka zpracování bioplynu Bioplyn vzniká při vyhnívání kalu. Jedná se o směs methanu a oxidu uhličitého, cca 67 % CH 4, 32 % CO 2. Jeho energetická výtěžnost je zhruba 23 MJ/ m 3. Plynové hospodářství zahrnuje samostatný šroubový plynojem, plynovou kotelnu a hořák zbytkového plynu. Kalový plyn se využívá k ohřevu vyhnívacích nádrží, přípravě TUV a v zimním období k vytápění provozních objektůčov. Zpracování bioplynu plynojem - akumulace bioplynu kotelna - výroba tepla pro výměník ohřevu kalu ve VN a vytápění objektů míchání objemu VN bioplynem spálení případných přebytků v hořáku přebytečného bioplynu

Kalový plyn se využívá k ohřevu vyhnívacích nádrží, přípravě TUV a v zimním období k vytápění provozních objektůčov.

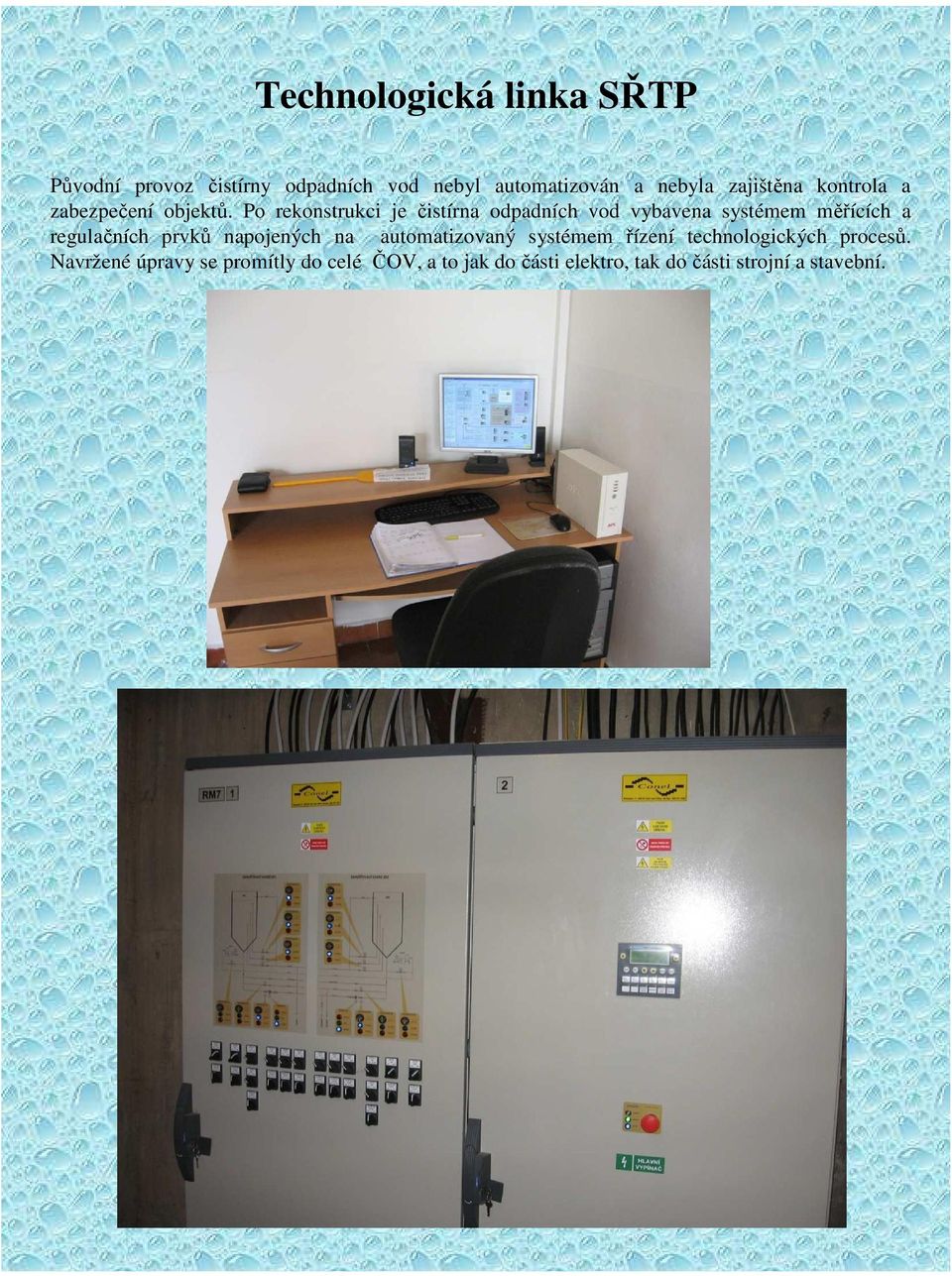

8 Technologická linka SŘTP Původní provoz čistírny odpadních vod nebyl automatizován a nebyla zajištěna kontrola a zabezpečení objektů. Po rekonstrukci je čistírna odpadních vod vybavena systémem měřících a regulačních prvků napojených na automatizovaný systémem řízení technologických procesů. Navržené úpravy se promítly do celé ČOV, a to jak do části elektro, tak do části strojní a stavební.

Po rekonstrukci je čistírna odpadních vod vybavena systémem měřících a regulačních prvků

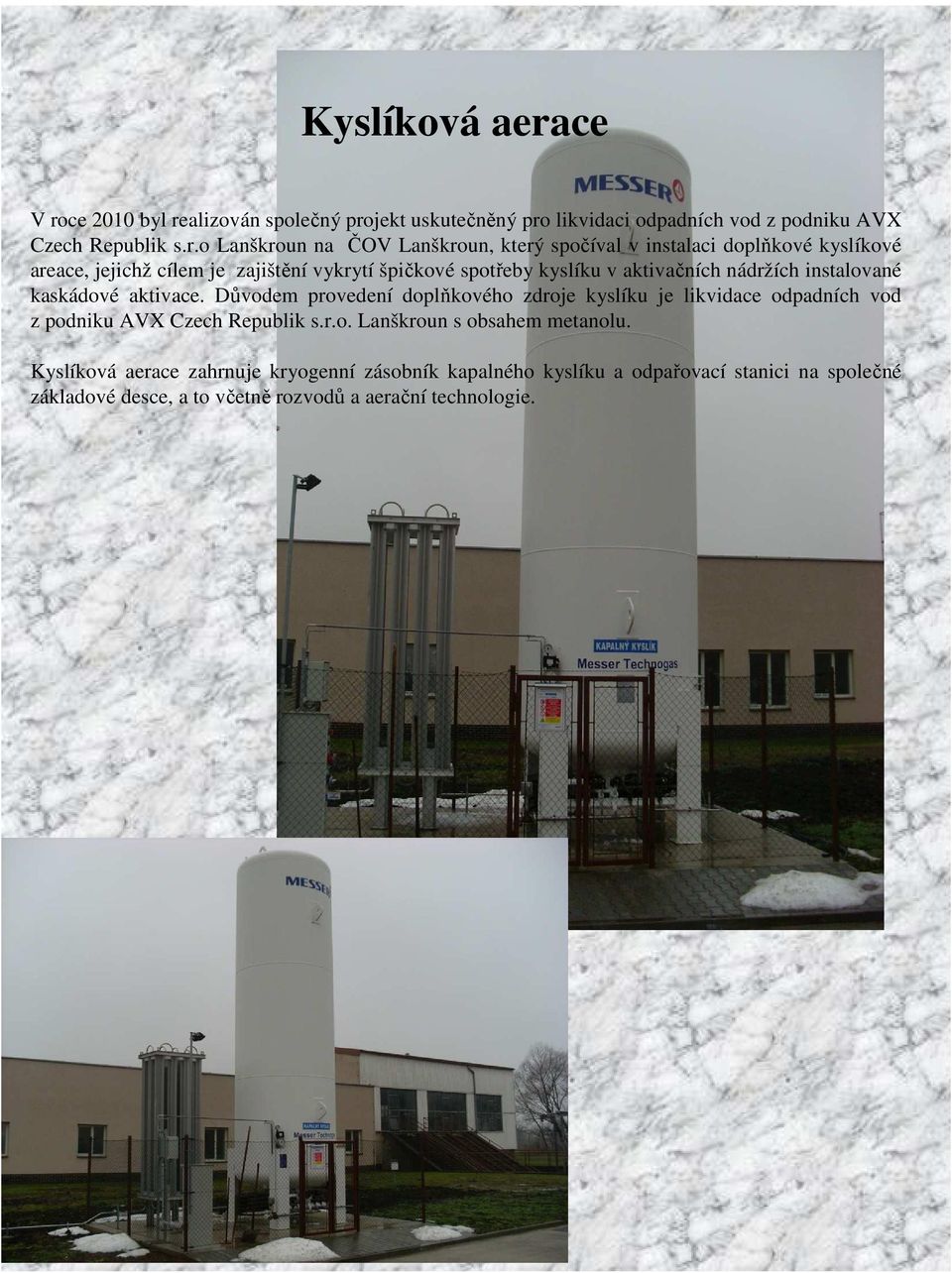

9 Kyslíková aerace V roce 2010 byl realizován společný projekt uskutečněný pro likvidaci odpadních vod z podniku AVX Czech Republik s.r.o Lanškroun na ČOV Lanškroun, který spočíval v instalaci doplňkové kyslíkové areace, jejichž cílem je zajištění vykrytí špičkové spotřeby kyslíku v aktivačních nádržích instalované kaskádové aktivace. Důvodem provedení doplňkového zdroje kyslíku je likvidace odpadních vod z podniku AVX Czech Republik s.r.o. Lanškroun s obsahem metanolu. Kyslíková aerace zahrnuje kryogenní zásobník kapalného kyslíku a odpařovací stanici na společné základové desce, a to včetně rozvodů a aerační technologie.

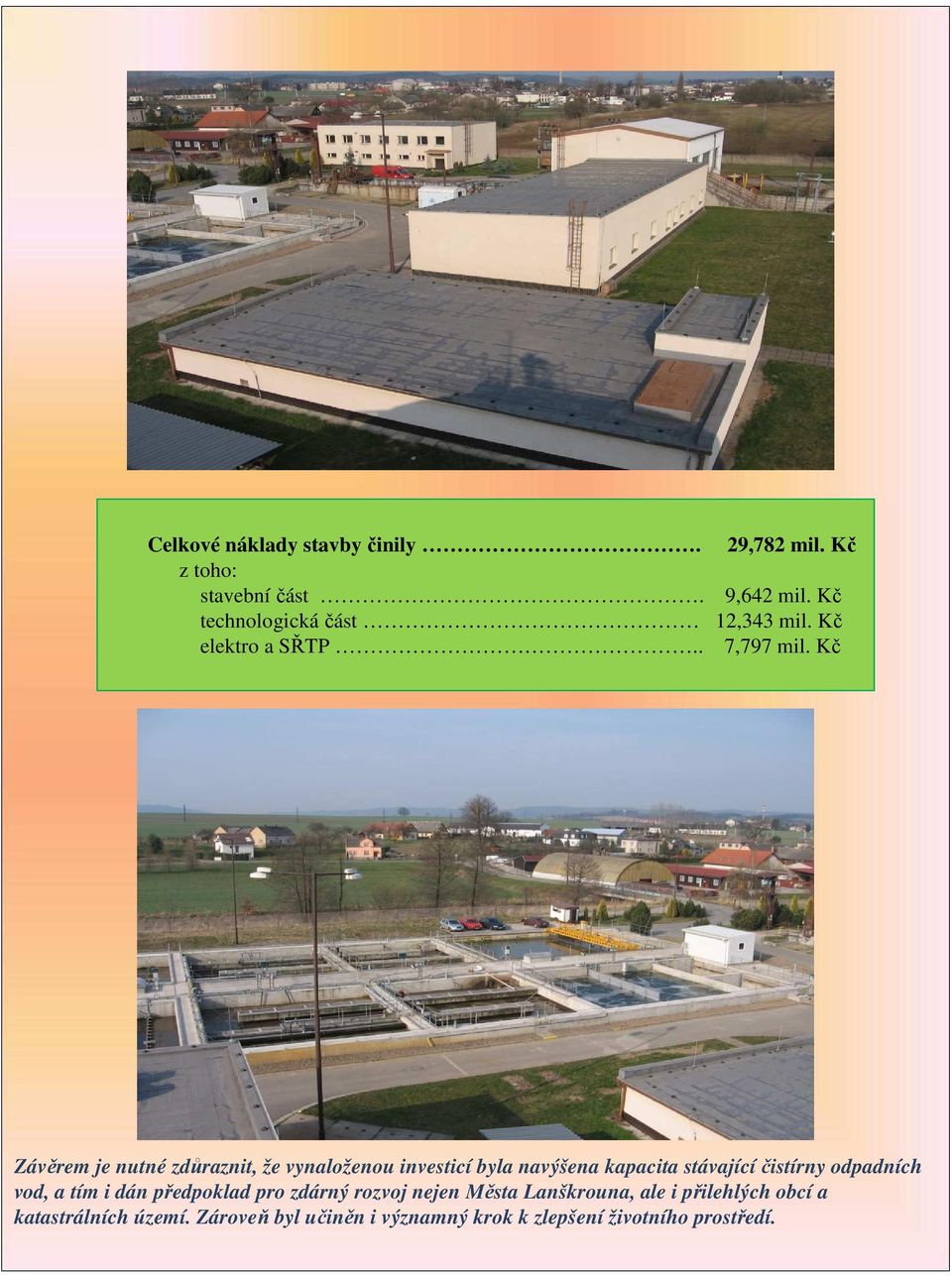

10 Celkové náklady stavby činily. z toho: stavebníčást. technologickáčást elektro a SŘTP.. 29,782 mil. Kč 9,642 mil. Kč 12,343 mil. Kč 7,797 mil. Kč Závěrem je nutné zdůraznit, že vynaloženou investicí byla navýšena kapacita stávajícíčistírny odpadních vod, a tím i dán předpoklad pro zdárný rozvoj nejen Města Lanškrouna, ale i přilehlých obcí a katastrálních území. Zároveň byl učiněn i významný krok k zlepšení životního prostředí.

Kč Závěrem je nutné zdůraznit, že vynaloženou investicí byla navýšena kapacita stávajícíčistírny odpadních
