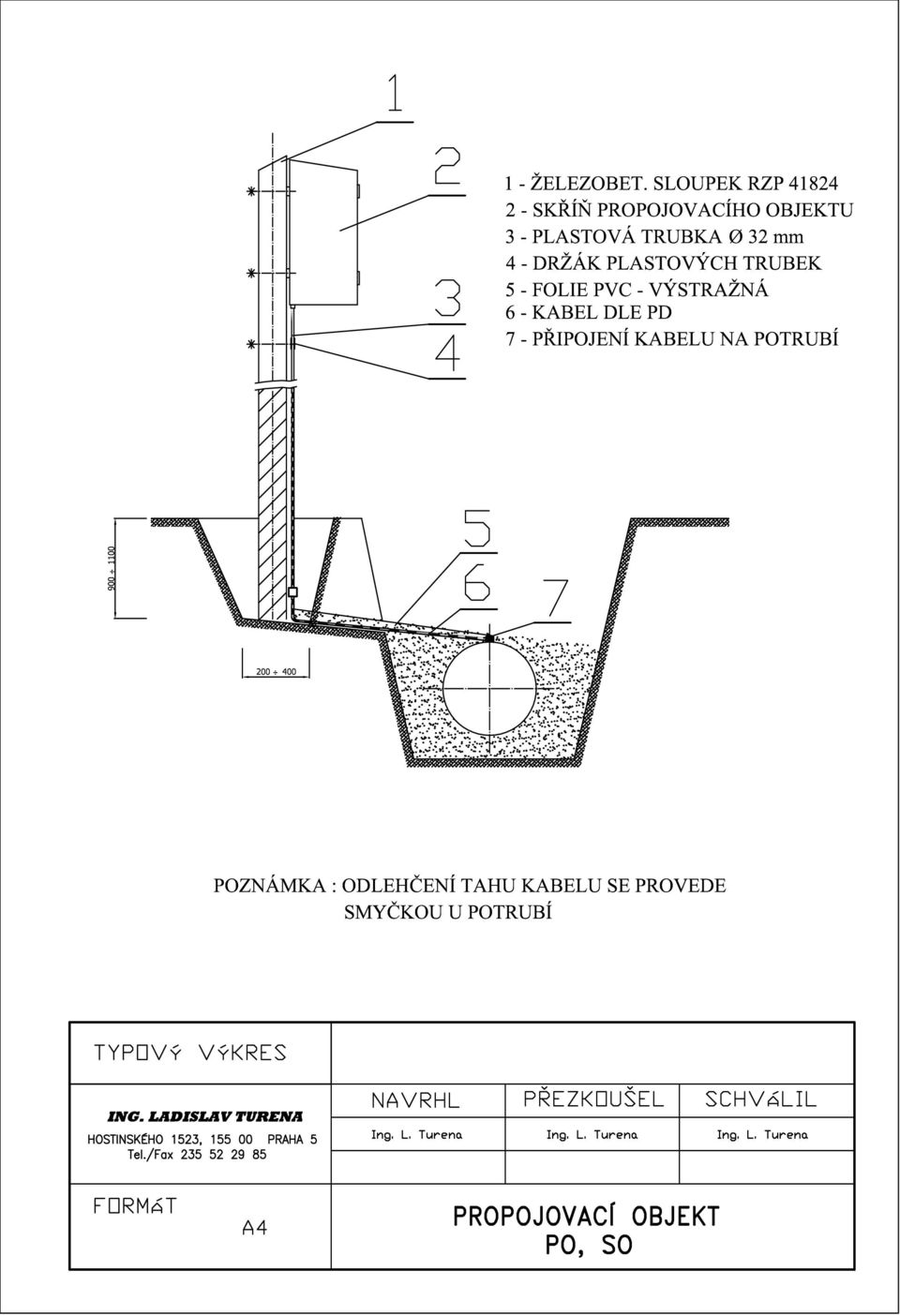

2 Obsah 1. TECHNICKÁ ZPRÁVA POPIS STAVEBNÍHO OBJEKTU, JEHO FUNKČNÍHO A TECHNICKÉHO ŘEŠENÍ POŽADAVKY NA VYBAVENÍ NAPOJENÍ NA STÁVAJÍCÍ TECHNICKOU INFRASTRUKTURU VLIV NA POVRCHOVÉ A PODZEMNÍ VODY ÚDAJE O ZPRACOVANÝCH TECHNICKÝCH VÝPOČTECH, JEJICH VLIV NA ŘEŠENÍ POŽADAVKY NA POSTUP STAVEBNÍCH A MONTÁŽNÍCH PRACÍ PROVOZNÍ POŽADAVKY, MATERIÁLY, ENERGIE STANOVENÍ PODMÍNEK PRO PROVÁDĚNÍ STAVBY S HLEDISKA PEZPEČNOSTI A OCHRANY ZDRAVÍ PODMÍNKY PRO OCHRANU ŽIVOTNÍHO PROSTŘEDÍ PŘI VÝSTAVBĚ DŮSLEDKY NA ŽIVOTNÍ PROSTŘEDÍ SEZNAM POUŽITÝCH ČSN A LITERATURY VÝKRESOVÁ ČÁST 1x Situace přeložky SKAO VTL plynovodu LT-A x Řez 1 Uložení chráničky pod tělesem cesty LT-A x Schéma zapojení SS rozvodů LT-A x 1x Propojovací objekt - montáž Propojovací objekt - umístění v terénu 1

3 1. TECHNICKÁ ZPRÁVA 1.1 Popis stavebního objektu, jeho funkčního a technického řešení Základní údaje charakterizující stavbu Název stavby: Stavebník: Zpracovatel PD: Zodpov. projektant SO: Místo stavby: Výstavba polní cesty PC 16 - Lochkov SO 501 Přeložka SKAO VTL plynovodu Ministerstvo zemědělství ČR Pozemkový úřad Praha Argentinská 286/ Praha 7-Holešovice VPU DECO PRAHA a.s. Podbabská 1014/ Praha 6 Ing. Ladislav Turena Hostinského 1523/ Praha 5 č.a TPS k.ú.: Praha Lochkov Charakteristika a účel stavby: Předmětem stavby je přeložka stávající stanice katodické ochrany (SKAO) VTL plynovodu Pražské plynárenské a.s., jako vyvolaná investice k výstavbě polní cesty PC 16. SKAO zajišťuje aktivní protikorozní ochranu stávajícího VTL plynovodu a je jeho nutnou součástí. Překožka SKAO bude provedena na pozemcích, které jsou dotčeny stávající SKAO. Přeložka stanice bude sestávat ze dvou částí: a) - Odpojení SS kabelových rozvodů vedoucích od kiosku a anodového uzemnění (AU) ze spojovacího objektu SO1 a přemístění tohoto SO1 do nového místa - Odpojení SS kabelových rozvodů ze svorkovnice kiosku a jejich odstranění v rozsahu nutném pro uvolnění lokality pro projektovanou PC 16 b) - Osazení chráničky na kabel elektropřípojky pod projektovanou PC 16 - Zkrácení kabelů od stávajícího AU a jejich napojení do přemístěného SO1 - Výstavba nového kabelového rozvodu nahrazujícího část stávajícího kabelového rozvodu kolidujícího s projektovanou PC 16 Přeložka SKAO bude provedena dle výsledku průzkumných prací, měření, s ohledem na zajištění parametrů stávající katodické ochrany VTL plynovodu a požadavky investora. Přeložka zařízení SKAO bude provedena v souladu s ČSN, TPG a požadavky Pražské plynárenské, a.s. na výstavbu zařízení PKO. O odpadech, vzniklých při stavbě, bude vedena evidence v souladu se zák. č. 185/2001 Sb. a vyhlášky č. 381/2001 Sb. Nakládání s odpady bude řešeno dle výše uvedeného zákona a vyhlášky

4 Údaje o území stavby Projektovanou přeložku stanice KAO budou dotčeny pozemky č. parc.: 728 a 732 v katastru Praha Lochkov. Projektovaná přeložená SKAO se bude nacházet na pozemcích stávající SKAO. Je bez požadavku na demolice a kácení narostlé zeleně. Vzhledem k tomu, že se přeložené části stanice nacházejí pod zemí, nedojde k dalšímu záboru zemědělské půdy Návrh přeložky stanice KAO (SKAO) Všeobecný popis Projektovaná přeložka stanice se skládá z : elektropřípojky stejnosměrných kabelových rozvodů spojovacího objektu Elektropřípojka U navržené přeložky stanice KAO bude stávající kabel elektropřípojky pro SKAO uložen v místě křížení s PC 16 do dělené chráničky KOPOHALF délky 9 m. Stejnosměrný kabelový rozvod U projektované stanice KAO bude proveden kabely: CYKY 4O 2,5 mm m CYKY 4O 10 mm m Kabely budou uloženy ve výkopu 35 x 90 cm a nadkryty folií PVC. Kabely budou uloženy v celku bez jejich nastavování spojkami. Podchod pod PC 16 bude v PVC chráničce. Spojovací objekt Bude použit stávající objekt v provedení NEREZ na betonovém sloupku Podrobný situační a tech. popis rekonstrukce stanice KAO a. situační popis b. technický popis ad a. Projektovaná přeložka zařízení stanice KAO je navržena dle výsledků měření v katastrálním území Praha Lochkov. Kiosek s usměrňovačem - bude ponechán stávající umístěný na pozemku č. kat. 728 a 732, není předmětem této dokumentace. Anodové uzemnění bude ponecháno stávající, není předmětem této dokumentace

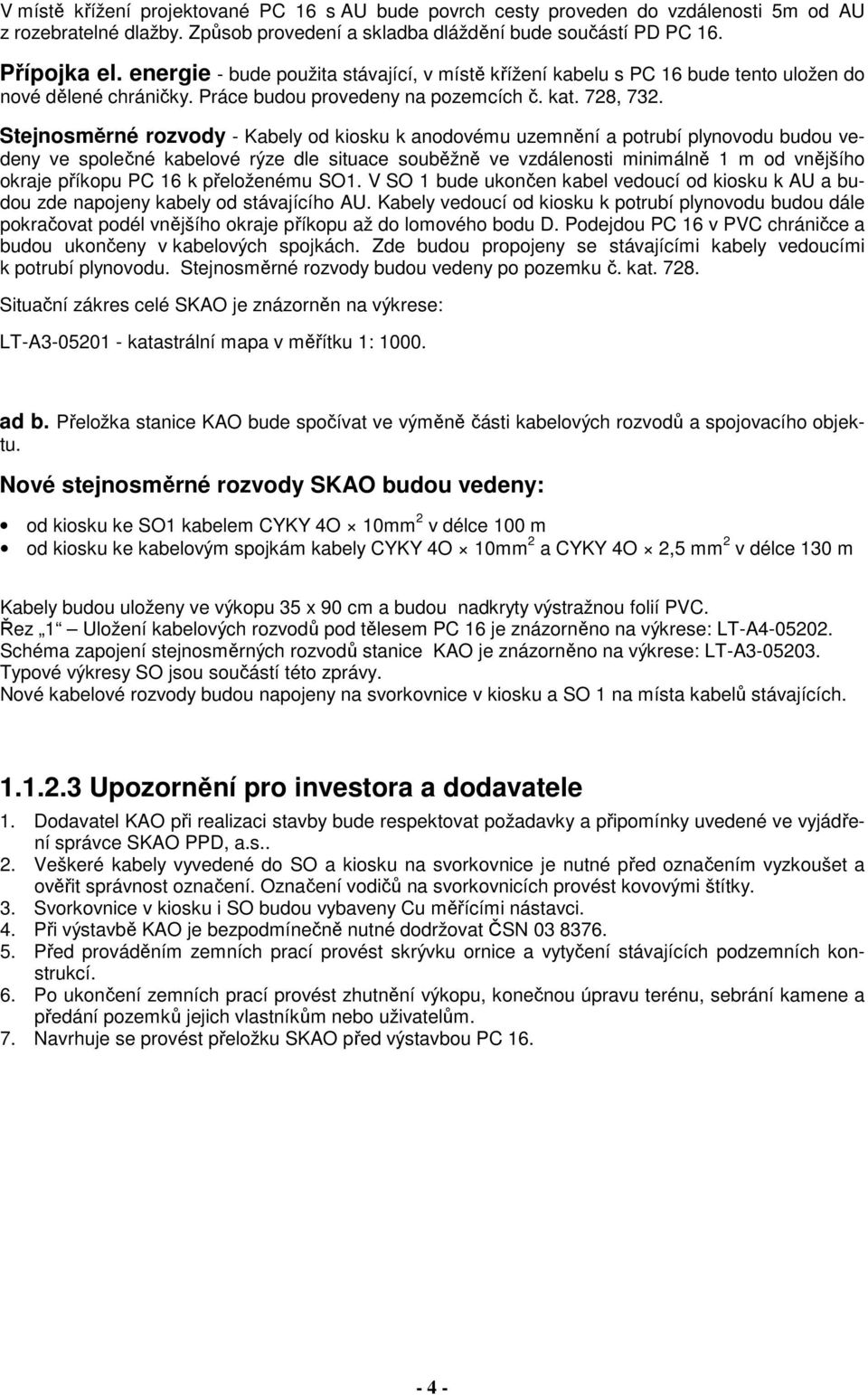

5 V místě křížení projektované PC 16 s AU bude povrch cesty proveden do vzdálenosti 5m od AU z rozebratelné dlažby. Způsob provedení a skladba dláždění bude součástí PD PC 16. Přípojka el. energie - bude použita stávající, v místě křížení kabelu s PC 16 bude tento uložen do nové dělené chráničky. Práce budou provedeny na pozemcích č. kat. 728, 732. Stejnosměrné rozvody - Kabely od kiosku k anodovému uzemnění a potrubí plynovodu budou vedeny ve společné kabelové rýze dle situace souběžně ve vzdálenosti minimálně 1 m od vnějšího okraje příkopu PC 16 k přeloženému SO1. V SO 1 bude ukončen kabel vedoucí od kiosku k AU a budou zde napojeny kabely od stávajícího AU. Kabely vedoucí od kiosku k potrubí plynovodu budou dále pokračovat podél vnějšího okraje příkopu až do lomového bodu D. Podejdou PC 16 v PVC chráničce a budou ukončeny v kabelových spojkách. Zde budou propojeny se stávajícími kabely vedoucími k potrubí plynovodu. Stejnosměrné rozvody budou vedeny po pozemku č. kat Situační zákres celé SKAO je znázorněn na výkrese: LT-A katastrální mapa v měřítku 1: ad b. Přeložka stanice KAO bude spočívat ve výměně části kabelových rozvodů a spojovacího objektu. Nové stejnosměrné rozvody SKAO budou vedeny: od kiosku ke SO1 kabelem CYKY 4O 10mm 2 v délce 100 m od kiosku ke kabelovým spojkám kabely CYKY 4O 10mm 2 a CYKY 4O 2,5 mm 2 v délce 130 m Kabely budou uloženy ve výkopu 35 x 90 cm a budou nadkryty výstražnou folií PVC. Řez 1 Uložení kabelových rozvodů pod tělesem PC 16 je znázorněno na výkrese: LT-A Schéma zapojení stejnosměrných rozvodů stanice KAO je znázorněno na výkrese: LT-A Typové výkresy SO jsou součástí této zprávy. Nové kabelové rozvody budou napojeny na svorkovnice v kiosku a SO 1 na místa kabelů stávajících Upozornění pro investora a dodavatele 1. Dodavatel KAO při realizaci stavby bude respektovat požadavky a připomínky uvedené ve vyjádření správce SKAO PPD, a.s.. 2. Veškeré kabely vyvedené do SO a kiosku na svorkovnice je nutné před označením vyzkoušet a ověřit správnost označení. Označení vodičů na svorkovnicích provést kovovými štítky. 3. Svorkovnice v kiosku i SO budou vybaveny Cu měřícími nástavci. 4. Při výstavbě KAO je bezpodmínečně nutné dodržovat ČSN Před prováděním zemních prací provést skrývku ornice a vytyčení stávajících podzemních konstrukcí. 6. Po ukončení zemních prací provést zhutnění výkopu, konečnou úpravu terénu, sebrání kamene a předání pozemků jejich vlastníkům nebo uživatelům. 7. Navrhuje se provést přeložku SKAO před výstavbou PC

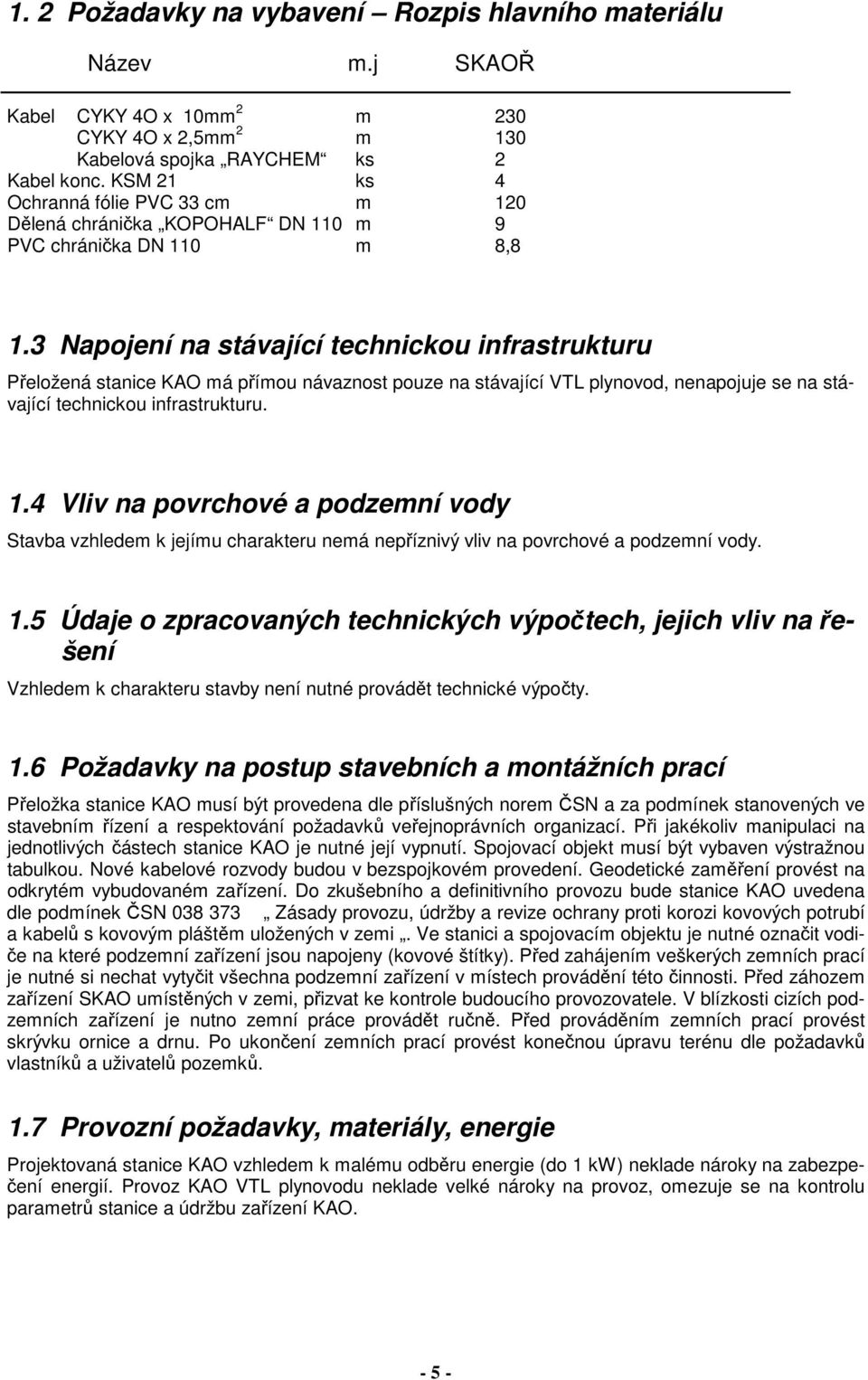

6 1. 2 Požadavky na vybavení Rozpis hlavního materiálu Název m.j SKAOŘ Kabel CYKY 4O x 10mm 2 m 230 CYKY 4O x 2,5mm 2 m 130 Kabelová spojka RAYCHEM ks 2 Kabel konc. KSM 21 ks 4 Ochranná fólie PVC 33 cm m 120 Dělená chránička KOPOHALF DN 110 m 9 PVC chránička DN 110 m 8,8 1.3 Napojení na stávající technickou infrastrukturu Přeložená stanice KAO má přímou návaznost pouze na stávající VTL plynovod, nenapojuje se na stávající technickou infrastrukturu. 1.4 Vliv na povrchové a podzemní vody Stavba vzhledem k jejímu charakteru nemá nepříznivý vliv na povrchové a podzemní vody. 1.5 Údaje o zpracovaných technických výpočtech, jejich vliv na řešení Vzhledem k charakteru stavby není nutné provádět technické výpočty. 1.6 Požadavky na postup stavebních a montážních prací Přeložka stanice KAO musí být provedena dle příslušných norem ČSN a za podmínek stanovených ve stavebním řízení a respektování požadavků veřejnoprávních organizací. Při jakékoliv manipulaci na jednotlivých částech stanice KAO je nutné její vypnutí. Spojovací objekt musí být vybaven výstražnou tabulkou. Nové kabelové rozvody budou v bezspojkovém provedení. Geodetické zaměření provést na odkrytém vybudovaném zařízení. Do zkušebního a definitivního provozu bude stanice KAO uvedena dle podmínek ČSN Zásady provozu, údržby a revize ochrany proti korozi kovových potrubí a kabelů s kovovým pláštěm uložených v zemi. Ve stanici a spojovacím objektu je nutné označit vodiče na které podzemní zařízení jsou napojeny (kovové štítky). Před zahájením veškerých zemních prací je nutné si nechat vytyčit všechna podzemní zařízení v místech provádění této činnosti. Před záhozem zařízení SKAO umístěných v zemi, přizvat ke kontrole budoucího provozovatele. V blízkosti cizích podzemních zařízení je nutno zemní práce provádět ručně. Před prováděním zemních prací provést skrývku ornice a drnu. Po ukončení zemních prací provést konečnou úpravu terénu dle požadavků vlastníků a uživatelů pozemků. 1.7 Provozní požadavky, materiály, energie Projektovaná stanice KAO vzhledem k malému odběru energie (do 1 kw) neklade nároky na zabezpečení energií. Provoz KAO VTL plynovodu neklade velké nároky na provoz, omezuje se na kontrolu parametrů stanice a údržbu zařízení KAO

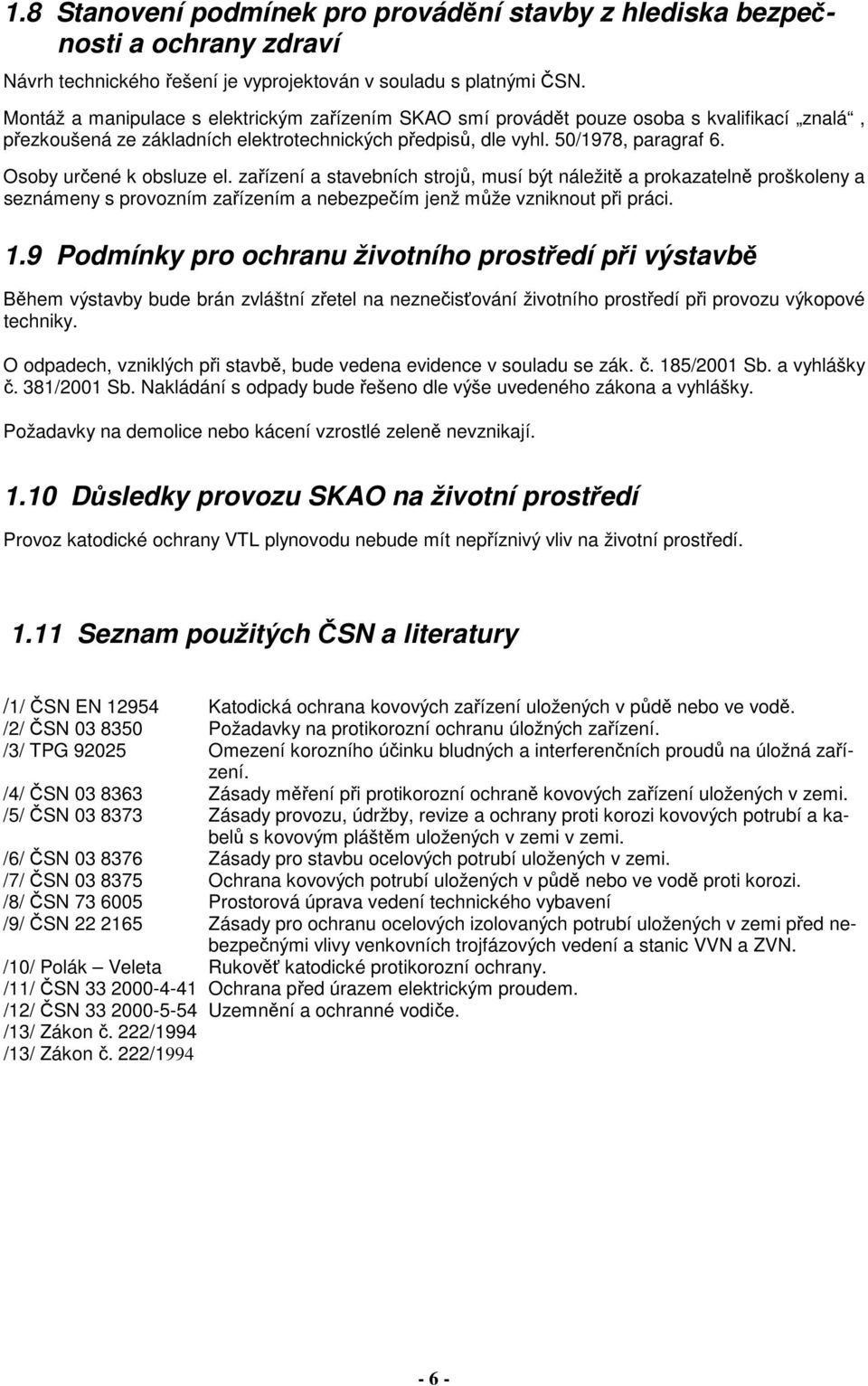

7 1.8 Stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví Návrh technického řešení je vyprojektován v souladu s platnými ČSN. Montáž a manipulace s elektrickým zařízením SKAO smí provádět pouze osoba s kvalifikací znalá, přezkoušená ze základních elektrotechnických předpisů, dle vyhl. 50/1978, paragraf 6. Osoby určené k obsluze el. zařízení a stavebních strojů, musí být náležitě a prokazatelně proškoleny a seznámeny s provozním zařízením a nebezpečím jenž může vzniknout při práci. 1.9 Podmínky pro ochranu životního prostředí při výstavbě Během výstavby bude brán zvláštní zřetel na neznečisťování životního prostředí při provozu výkopové techniky. O odpadech, vzniklých při stavbě, bude vedena evidence v souladu se zák. č. 185/2001 Sb. a vyhlášky č. 381/2001 Sb. Nakládání s odpady bude řešeno dle výše uvedeného zákona a vyhlášky. Požadavky na demolice nebo kácení vzrostlé zeleně nevznikají Důsledky provozu SKAO na životní prostředí Provoz katodické ochrany VTL plynovodu nebude mít nepříznivý vliv na životní prostředí Seznam použitých ČSN a literatury /1/ ČSN EN Katodická ochrana kovových zařízení uložených v půdě nebo ve vodě. /2/ ČSN Požadavky na protikorozní ochranu úložných zařízení. /3/ TPG Omezení korozního účinku bludných a interferenčních proudů na úložná zařízení. /4/ ČSN Zásady měření při protikorozní ochraně kovových zařízení uložených v zemi. /5/ ČSN Zásady provozu, údržby, revize a ochrany proti korozi kovových potrubí a kabelů s kovovým pláštěm uložených v zemi v zemi. /6/ ČSN Zásady pro stavbu ocelových potrubí uložených v zemi. /7/ ČSN Ochrana kovových potrubí uložených v půdě nebo ve vodě proti korozi. /8/ ČSN Prostorová úprava vedení technického vybavení /9/ ČSN Zásady pro ochranu ocelových izolovaných potrubí uložených v zemi před nebezpečnými vlivy venkovních trojfázových vedení a stanic VVN a ZVN. /10/ Polák Veleta Rukověť katodické protikorozní ochrany. /11/ ČSN Ochrana před úrazem elektrickým proudem. /12/ ČSN Uzemnění a ochranné vodiče. /13/ Zákon č. 222/1994 /13/ Zákon č. 222/
