X.25 Frame Relay. Frame Relay

Rozměr: px
Začít zobrazení ze stránky:

Download "X.25 Frame Relay. Frame Relay"

Transkript

1 X.25 Frame Relay Frame Relay 1

2 Předmět: Téma hodiny: Třída: Počítačové sítě a systémy X.25, Frame relay _ 3. a 4. ročník SŠ technické Autor: Ing. Fales Alexandr Software: SMART Notebook Obr. 1 Síťové prvky Ing. Fales Alexandr 2

3 Připomenutí: Hlavními prvky počítačové sítě jsou klientské stanice a server, dále tiskárny, scannery a další HW vč SW. Počítačová síť vznikne vzájemným propojením těchto prvků, k tomu nám slouží prvky sítí. Aktivní prvky představují prvky sítí, které přenášený signál upravují (mění) a hlavně zesilují, zvětšují tak použitelnou vzdálenost přenosového média (kabelu). Mezi aktivní prvky patří síťové karty (NIC), opakovače (repeater), rozbočovače (hub), převodníky (transceiver, converter), mosty (bridge), přepínače (switch), směrovače (router), brány (gateway), modemy, přístupové body (access point), klientské stanice, všechny servery, disková pole, datová úložiště (NAS) a jiné. 3

4 WAN: Wide Area Networks (WAN) rozlehlé sítě, zprostředkovávají komunikaci ve smyslu přenosu dat, hlasu a obrazu mezi koncovými stanicemi na velkou vzdálenost, resp. propojují LAN či MAN. Tyto sítě lze výhodně využít jako přenosovou páteř podnikové sítě, přičemž se nemusí jednat o nejrychlejší linky, resp. část přenosové sítě. WAN sítě nepoužívají sdílené přenosové médium, poskytují uživatelům a jejich aplikacím pouze přenosové prostředí, přičemž se jedná o poskytování přenosové kapacity ve smyslu komunikace se spojením, ne nutně jako spolehlivou službu. Nepodporují broadcast (všesměrové vysílání), pouze omezeně multicast (skupinové vysílání). 4

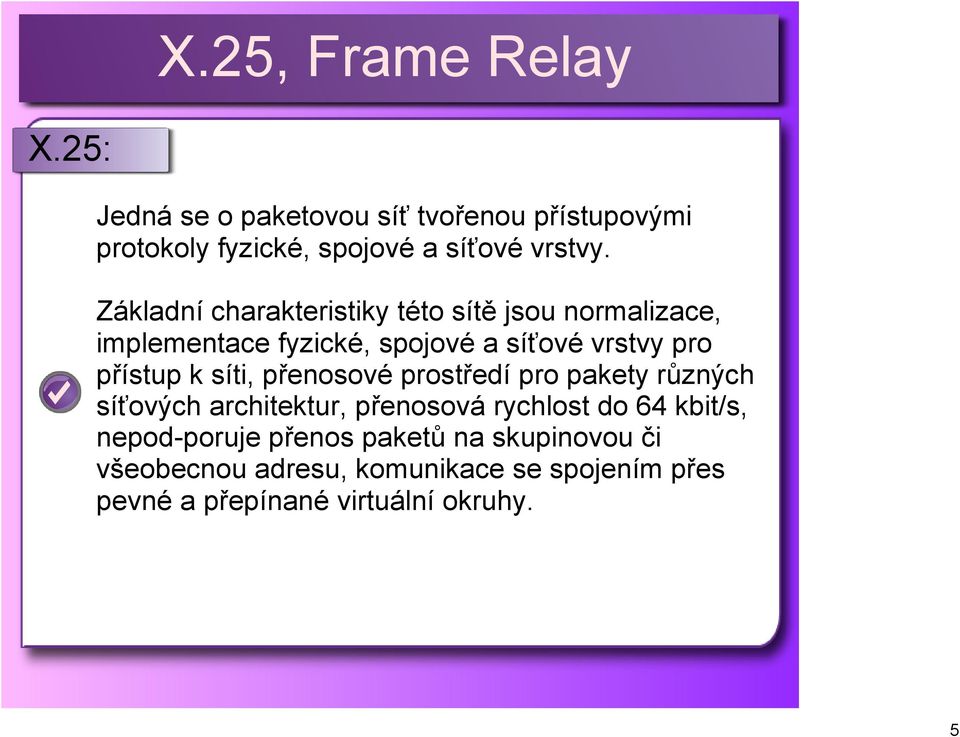

5 X.25: Jedná se o paketovou síť tvořenou přístupovými protokoly fyzické, spojové a síťové vrstvy. Základní charakteristiky této sítě jsou normalizace, implementace fyzické, spojové a síťové vrstvy pro přístup k síti, přenosové prostředí pro pakety různých síťových architektur, přenosová rychlost do 64 kbit/s, nepod poruje přenos paketů na skupinovou či všeobecnou adresu, komunikace se spojením přes pevné a přepínané virtuální okruhy. 5

6 X.25: Výhody a nevýhody: Výhody: velmi spolehlivá síť nejstarší funkční veřejná paketová síť geografická a cenová dostupnost Nevýhody: velká časová zpoždění relativně nízká přenosová rychlost bez integrace dat a multimediálních informací relativní zahlcení sítě při vícero účastníků 6

7 Frame Relay: Jedná se o síť s přepojováním rámců proměnné délky, jde o následovníka sítě X.25, oproti které nabízí vyšší rychlosti. Protokol pro Frame Relay byl původně součástí sítě ISDN. Frame relay využívá přepojování rámců na spojové vrstvě oproti klasickému přepojování paketů na vrstvě síťové. Označení relay charakterizuje fakt, že rámce spojové vrstvy se nijak nezpracovávají na koncích datového spoje sítě, ale převádí se až k cílové stanici, a teprve zde jsou zkontrolovány a určeny k následnému zpracování. Koncové stanice tak odpovídají jak za případnou opravu chyb, tak i za řízení toku v síti. 7

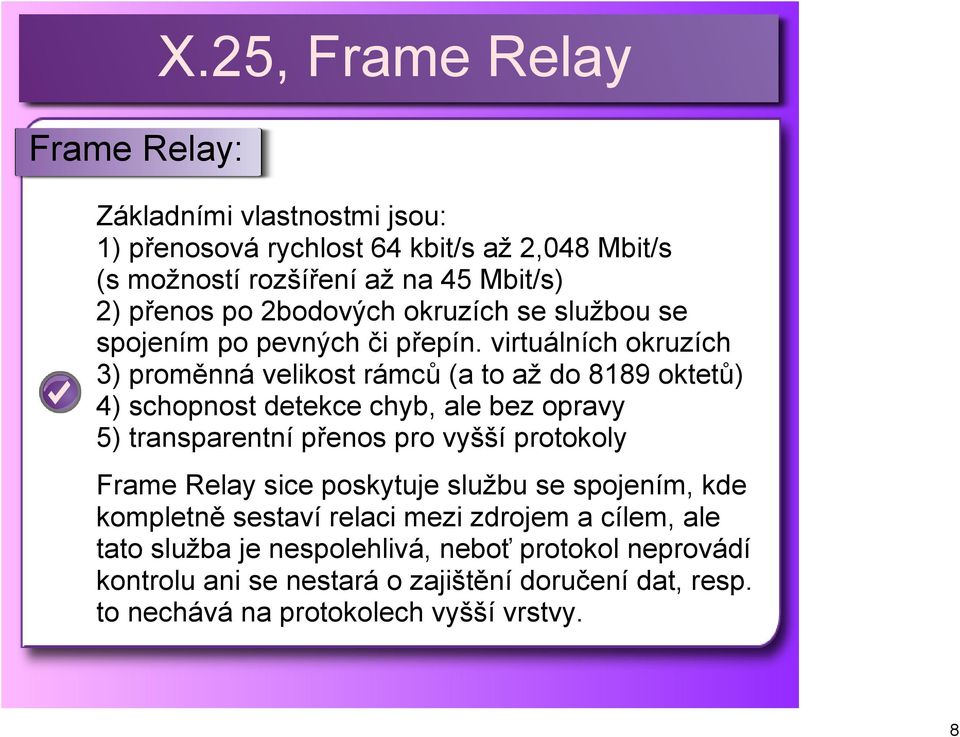

8 Frame Relay: Základními vlastnostmi jsou: 1) přenosová rychlost 64 kbit/s až 2,048 Mbit/s (s možností rozšíření až na 45 Mbit/s) 2) přenos po 2bodových okruzích se službou se spojením po pevných či přepín. virtuálních okruzích 3) proměnná velikost rámců (a to až do 8189 oktetů) 4) schopnost detekce chyb, ale bez opravy 5) transparentní přenos pro vyšší protokoly Frame Relay sice poskytuje službu se spojením, kde kompletně sestaví relaci mezi zdrojem a cílem, ale tato služba je nespolehlivá, neboť protokol neprovádí kontrolu ani se nestará o zajištění doručení dat, resp. to nechává na protokolech vyšší vrstvy. 8

9 Frame Relay: Výhody a nevýhody: Výhody: nízká přenosová režie zajímavá výkonnost podpora nejrůznějších typů provozu multiprotokolová podpora pružná topologie z hlediska rozšíření a správy přizpůsobení šířky pásma a výkonnosti dle požadavků (asymetricky) Nevýhody: problém s přenosem dat citlivých na zpoždění (VoFR) přenos rámců proměnné délky 9

10 Osvětlete problematiku paketové sítě X.25: Nad výsledky odborně diskutejte s vyučujícím. 10

11 Přibližte problematiku sítě Frame Relay: Nad výsledky odborně diskutejte s vyučujícím. 11

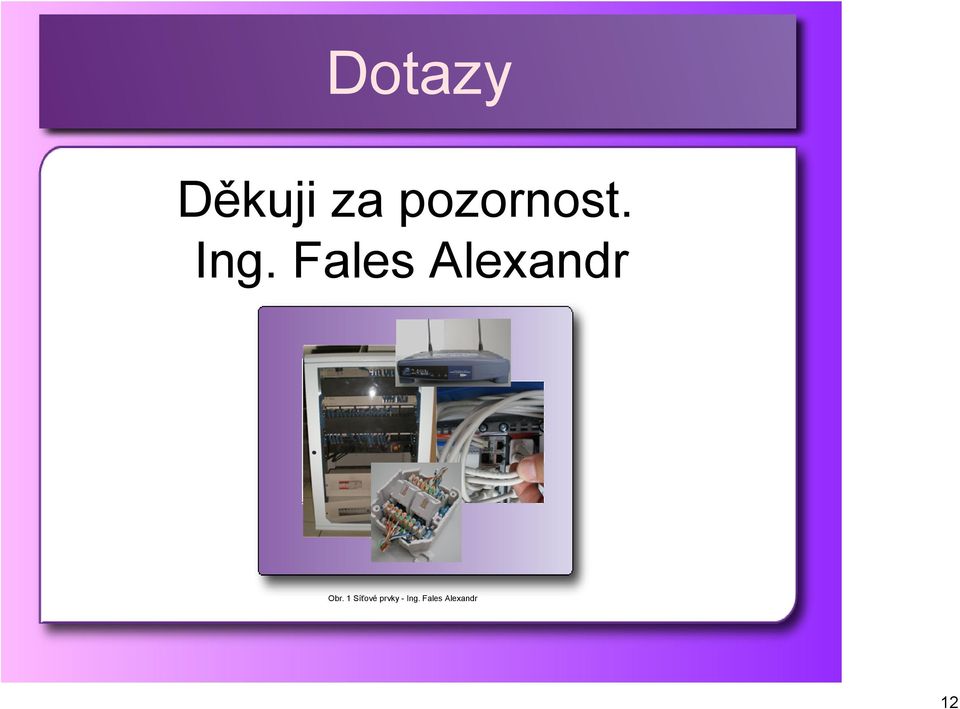

12 Dotazy Děkuji za pozornost. Ing. Fales Alexandr Obr. 1 Síťové prvky Ing. Fales Alexandr 12

13 Zdroje informací Literární publikace: PUŽMANOVÁ, R. Moderní komunikační sítě od A do Z. 2. akt. vyd. Brno: Computer Press, ISBN: s. 430 HORÁK, J. KERŠLÁGER, M. Počítačové sítě pro začínající správce. 5. akt. vyd. Brno: Computer Press, ISBN: s. 303 Fotografie a obrázky: Autorem fotografií a obrázků, není li uvedeno jinak, je Ing. Fales Alexandr Obr. 1 Síťové prvky Ing. Fales Alexandr 13
