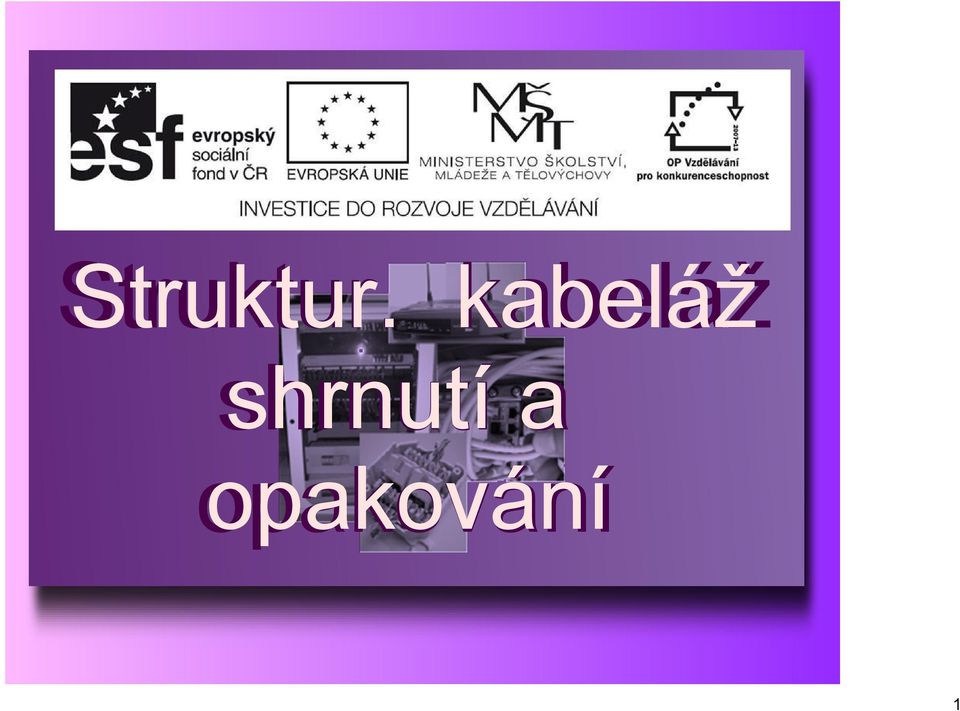

1 Struktur. kabeláž shrnutí a opakování 1

2 Předmět: Téma hodiny: Třída: Počítačové sítě a systémy Shrnutí a opakování strukturované kabeláže 3. a 4. ročník SŠ technické Autor: Ing. Fales Alexandr Software: SMART Notebook

3 Písemné opakování: Popište pojem strukturovaná kabeláž co to je, co definuje a co představuje? Vypište standardy (systémy) strukturované kabeláže. Přibližte výkonnostní kategorie UTP kabelu, konkrétně rychlost a aplikaci. Jak se pozná přímý a křížený kabel? Popište pojmy horizontální a vertikální kabeláž včetně propojovacích bodů. 3

4 Řešení otázky 1: Strukturovaná kabeláž nám v počítačových sítích a nejen v těchto sítích (telekomunikační linky, bezpečnostní systémy, kamerové systémy, aj.) slouží k propojení jednotlivých aktivních a pasivních prvků, resp. propojuje vše do jedné funkční počítačové sítě. Propojovat jednotlivá zařízení, koncové stanice, server, pasivní a aktivní prvky lze různými kabely a chaotickým způsobem, což se nedoporučuje, neboť hledání chyby v přenosu je prakticky nemožné. K tomu účelu nám poslouží definované standardy, představující pravidla, vyzkoušené postupy instalací, testované kabely, způsoby zapojení a zakončení kabelů pro 100 % funkčnost kabeláže. 4

5 Řešení otázky 1: Nikde není psáno, že se musí standard dodržovat. Ale jeho dodržení přináší usnadnění práce při návrhu a následné při realizaci počítačové sítě LAN. Obsahuje podrobný popis pasivních prvků z hlediska strukturované kabeláže, definuje topologii sítě, použité kabely pro horizontální a pro vertikální kabeláž, zakončení kabelů dle jejich charakteristik, výkonnostních požadavků a síťové technologie. Strukturovaná kabeláž představuje optimální řešení hardwarového uspořádání počítačové či jiné sítě. Použitím standardu si můžeme být jistí, že je kabeláž (horizontální a vertikální) 100% spolehlivá, a není třeba ji diagnostikovat při chybě počítačové sítě. 5

6 Řešení otázky 1: Strukturovanou kaleláž a její komponety definované standardem TIA 568 C lze použít jak pro datové služby, tak pro telekomunikační i telefonní služby. Pro datové služby definuje standard útlumové charakteristiky a výkonostní třídy včetně postupů instalace kabeláže. Požadavky na kabely výrazně převyššují požadavky telefonních sítí. Určitý problém aplikace datových a telefonních sítí v rámci LAN, představuje omezení max. délky UTP kabelu na 100 m, je třeba na to při realizaci telefonní sítě myslet. Samozřejmě není problém využít paralelní kabel pro telefon. Je na zvážení zda posílat data a telefon po jednom kabelu. 6

7 Řešení otázky 1: Při splnění přechozího výběru minimálně kategorie 5E, lépe pak kategorie 6, lze kromě datových přenosů, jak již bylo zmíněno přenášet i telefonní hovory. Tímto samozřejmě nekončí, neboť dobře provedenou strukturovanou kabeláž lze současně využít i pro kamerové systémy, napájení zařízení, přenos video konfernecí, dále pro práci a sledování zabezpečovacích systémů a samozřejmě VOIP. V těchto případech kombinovaných služeb a technologií je skutečně na zvážení, zda raději nevytvořit samostatnou kabeláž pro daný účel včetně serverů a dalších komponet, neboť při výpadku sítě, dojde k výpadku všech služeb. 7

8 Řešení otázky 2: TIA/EIA 568 C Avaya/Lucent (AT& T) Systimax PDS IBM DECconnect NORDX/CDT IBDN 8

9 Řešení otázky 3: Kategorie UTP kabelu dle výkonnosti standard je zaměřen na kategorie 3 až 7, 1 a 2 nespecifikuje, přesto si je zde uvedeme pro větší názornost. 1 2 Kategorie 1 (Cat 1) šířka pásma: stejnosměrný proud, 0,4 MHz rychlost: 1 Mbps aplikace: telefon, zvonkové dráty, ISDN Kategorie 2 (Cat 2) šířka pásma: do 1,5 (4) MHz rychlost: 4 Mbps aplikace: telefon, IBM Token Ring 9

10 Řešení otázky 3: Následují kategorie UTP kabelu dle výkonnosti již standard přesně definuje, a proto je nezbytné se v nich pro budoucí plánování kabeláže orientovat. 3 4 Kategorie 3 (Cat 3) šířka pásma: do 16 MHz rychlost: 10 Mbps aplikace: 10Base T, 4/16 Token Ring, 100Base T(4) všechny páry, telefon Kategorie 4 (Cat 4) šířka pásma: do 20 MHz rychlost: 16 Mbps aplikace: 10Base T, 4/16 Token Ring velmi málo rozšířený, dnes se již nepoužívá 10

11 Řešení otázky 3: 5 6 Kategorie 5 (Cat 5) šířka pásma: do 100 MHz rychlost: 100 Mbps aplikace: 100Base TX, ATM, 1000Base T(4) všechny páry dnes plně nahrazen kategorií 5E Rozšířená kategorie 5 (Cat 5E) šířka pásma: do 100 MHz rychlost: 1 Gbps aplikace: 100Base TX, ATM, 1000Base T(4) všechny páry dnes první z nejrozšířenějších kabelů používaných v sítích LAN, jde o min. standard, je testován i pro 10 Gbps (nedoporučuje se) 11

12 Řešení otázky 3: 7 8 Kategorie 6 (Cat 6) šířka pásma: do 250 MHz rychlost: 1 Gbps aplikace: 1000Base TX, 10GBase T s omezením max. délky dnes druhý z nejrozšířenějších kabelů užívaných v sítích LAN, pro nové instalace, zejména páteře Rozšířená kategorie 6 (Cat 6A, AC6) šířka pásma: do 500 MHz rychlost: 1 Gbps aplikace: 10GBase T bez omezení max. délky pro ultra rychlé páteřní sítě 12

13 9 10 Kabeláž shrnutí a opakování Řešení otázky 3: Kategorie 7 (Cat 7, Class F) šířka pásma: do 600 MHz rychlost: 10 Gbps aplikace: 10GBase T, multimédia 1000Base TX, kamerový systém CCTV a telefon na jednom kabelu ve fázi testování, standard budoucích LAN sítí, drahé komponenty, neznalost z hlediska (re)instalace Rozšířená kategorie 7 (Cat 7A, Cl. FA) šířka pásma: do 1200 MHz rychlost: 10 Gbps aplikace: 10GBase T, multimédia 1000Base TX, kabelová televize CATV a telefon na jednom kabelu ve fázi testování, standard budoucích LAN sítí 13

14 Řešení otázky 4: Jak poznat, že je kabel přímý: Vezmeme do ruky kabel a oba jeho konce dáme stejným směrem. U jednoho konce se podíváme na krajní pár, zda je bílo/zelený a zelený nebo bílo/ oranžový a oranžový. Nyní zkontrolujeme, zda má krajní pár na druhém konci stejnou barvu. Pakliže ano, a jde o bílo/zelený a zelený pár, jedná se o přímý kabel dle typu T568A. Je li na obou koncích krajní pár bílo/oranžový a oranžový, jedná se o přímý kabel dle typu T568B. 14

15 Řešení otázky 4: Jak poznat, že je kabel křížený: Vezmeme do ruky kabel a oba jeho konce dáme stejným směrem. U jednoho konce se podíváme na krajní pár, zda je bílo/zelený a zelený nebo bílo/ oranžový a oranžový. Nyní zkontrolujeme, zda má krajní pár na druhém konci jinou barvu, resp. zda je na jednom konci kabelu bílo/zelený a zelený krajní pár a na druhém bílo/oranžový a oranžový krajní pár, pak se jedná o křížený kabel. 15

16 Řešení otázky 5: Strukturovaná kabeláž je složena z menších vzájemně pospojovaných celků. Jedná se o propojovací body a to serverovnu, což je hlavní propojovací bod, zde je umístěn hlavní koncentrátor (switch), dále pomocné propojovací body, což jsou switche budov, patrové switche a switche místností. Uvedené body jsou vzájemně propojené vertikální kabeláží, tzv. páteří a umísťují se do uzamykatelných racků nebo vyhrazených místností. Koncový propojovací bod je zásuvka (event. síťová karta pro případ bez zásuvkového vedení), ta je spojena horizontální kabeláží nejčastěji přes patch panel se switchem místnosti v rackové skříni. 16

17 Řešení otázky 5: Horizontální rozvody spojují zásuvky jednotlivých pracovišť se switchem místnosti přes patch panel, jeli použit. Jedná se o nejdůležitější rozvod z hlediska kabeláže, proto jsou na něj kladeny největší nároky. Neměly by být zbytečně přerušovány a nastavovány, pouze v nezbytných případech. Standard jasně definuje, že nároky na horizontální kabeláž musí splňovat i všechny pasivní prvky v tomto horizontálním rozvodu použité, resp. nejen kabel, ale i koncovka, zásuvka, patch panel a patch kabely. Je opravdu nezbytné toto dodržet, jinak dochází k degradaci rychlosti přenosu, resp. kvality konektivity. Na první pohled totiž vypadají jednotlivé pasivní prvky pro různé kategorie prakticky stejně. 17

18 Řešení otázky 5: Vertikální nebo li páteřní rozvody (tzv. páteř) jsou všechny rozvody mezi budovami, patry a místnostmi. Jsou zpravidla jednodušší než horizontální a lze je provést buď jako řetězové, resp. od jednoho switche k druhému k druhému, nebo výhodněji a častěji používané hvězdě, resp. od hlavního switche k ostatním switchů (switche budovy k patrovým). Doporučuje se mít jednotlivé propojovací body (switche) nad sebou pro co nejkratší páteř. Doporučuje se páteř zdvojovat či ztrojovat a použít minimálně stejnou kategorii nebo vhodněji vyšší než mají horizontální rozvody pro budoucí růst sítě. 18

19 Řešení otázky 5: Páteř se vždy zakončuje do patch panelu, nedoporučuje se jí zakončit zástrčkou RJ 45, způsobuje pak častou chybovost a výpadky sítě. U páteřních rozvodů je skutečně na zvážení použití optického vedení. Nejsou náchylné na elektromagnetické rušení a tudíž je lze vést společně s napájecími kabely. Dále jsou díky nim jednotlivé budovy či patra galvanicky oddělena a není třeba sledovat a řešit zemnění a rozdíly potenciálu jako u metalických vedení. Navíc díky optickému multiplexu lze optické kabely použít pro realizaci několika služeb či dokonce technologií najednou. 19

20 Dotazy Děkuji za pozornost. Ing. Fales Alexandr 20

21 Zdroje informací Literární publikace: TRULOVE, J. ZNAMEŇÁČEK, T. Sítě LAN. 1. vyd. Praha: Grada, ISBN: s. 384 HORÁK, J. KERŠLÁGER, M. Počítačové sítě pro začínající správce. 3. akt. vyd. Brno: Computer Press, ISBN: s. 212 Fotografie a obrázky: Autorem fotografií a obrázků, není li uvedeno jinak, je Ing. Fales Alexandr 21
