Seznam dokumentace. příloha název měřítko. Průvodní zpráva. B Půdorys přízemí 1 : 50. C Základy domu 1 : 50. D Řez A A 1 : 50. E Pohled Jih 1 : 50

Transkript

1 Seznam dokumentace příloha název měřítko A Průvodní zpráva B Půdorys přízemí 1 : 50 C Základy domu 1 : 50 D Řez A A 1 : 50 E Pohled Jih 1 : 50 F Pohled Západ 1 : 50

2 Průvodní zpráva Příloha A duben 11

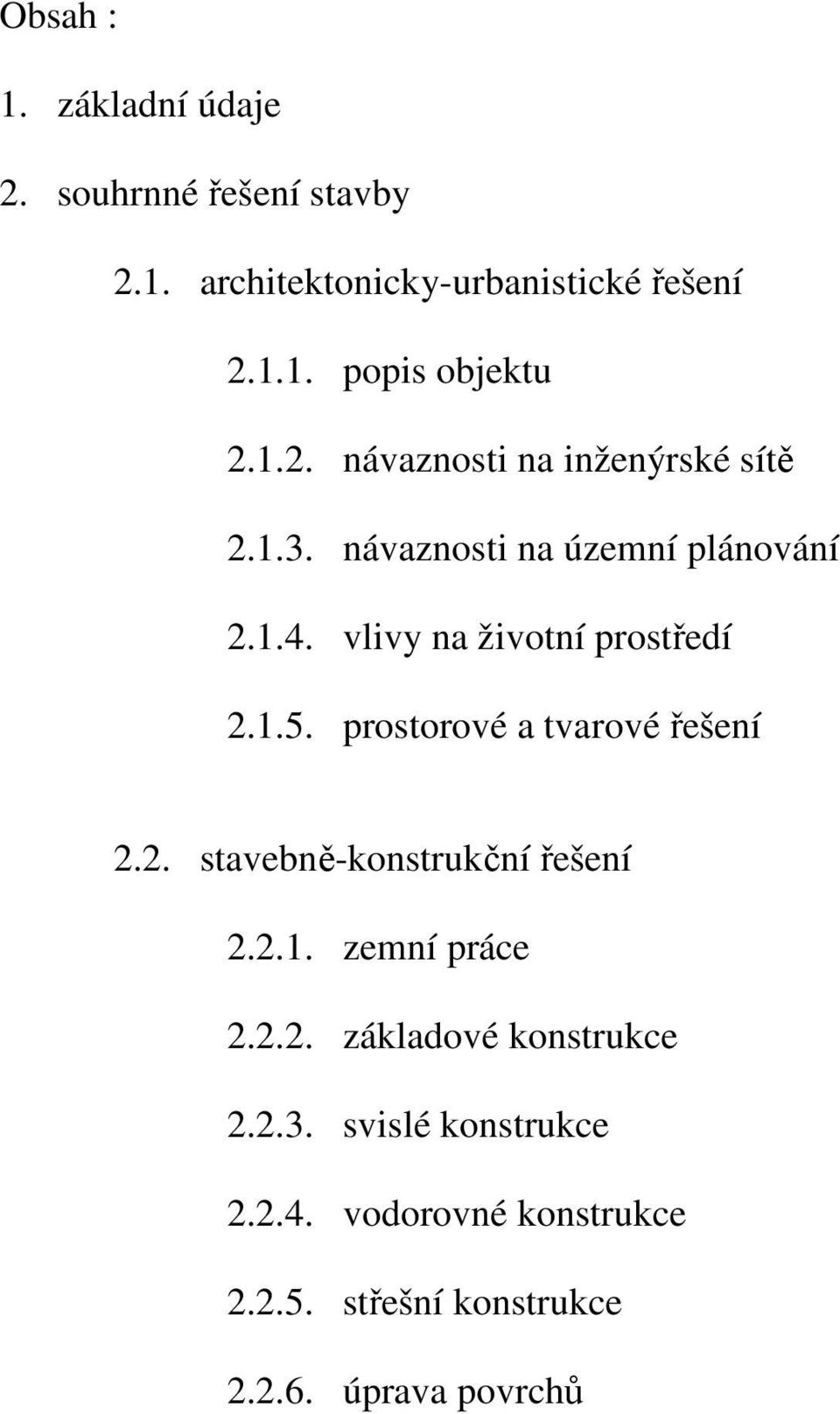

3 Obsah : 1. základní údaje 2. souhrnné řešení stavby 2.1. architektonicky-urbanistické řešení popis objektu návaznosti na inženýrské sítě návaznosti na územní plánování vlivy na životní prostředí prostorové a tvarové řešení 2.2. stavebně-konstrukční řešení zemní práce základové konstrukce svislé konstrukce vodorovné konstrukce střešní konstrukce úprava povrchů

4 1. Základní údaje Plánovaný rodinný dům se nachází na předměstí Vyškova v okrese Vyškov v jihomoravském kraji. V okolí klidné lokality se nachází lesy a louky a součástí zdejší zástavby je i velké dětské hřiště. Do centra města trvá cesta autem zhruba 15 min a městskou hromadnou dopravou okolo 20 min. Celkové zastavěné území má rozlohu 200 m 2. Z toho připadá 90 m 2 na samotný dům a zbytek tvoří zahrada. 2. souhrnné řešení stavby 2.1. architektonicky-urbanistické řešení popis objektu Rodinný dům je bez podsklepení, s obytným podkrovím. Tvoří jej cihlové zdi s omítkou a střecha s taškovou krytinou. V podkroví jsou na venkovních stranách balkóny. Dům stojí na základových pásech v hloubce 1m. Kromě hlavního vstupu je zde ještě jeden vedlejší, tvořen prosklenými dveřmi, vedoucí do zahrady návaznosti na inženýrské sítě Dům je napojen na rozvod vodovodní sítě, která je napojena na nedaleký vodojem. Odpadní vody se odvedou potrubím a napojí na stokovou síť vyúsťující do čističky odpadních vod návaznosti na územní plánování oblast. Plánovaná stavba není v rozporu s platným územním a regulačním plánem pro tuto vlivy na životní prostředí Výstavbou nedojde k ohrožení životního prostředí. Všechny stavební procesy proběhnou dle běžných zvyklostí s důrazem na minimalizaci ekologické zátěže. Dobré tepelně technické vlastnosti a nezávislost na veřejné kanalizační síti činí provoz domu šetrným k životnímu prostředí.

5 prostorové a tvarové řešení Horizontálně má dům tvar obdélníku o rozměrech 8,5 x 10,5 m. Uvnitř je dále členěn do jednotlivých obytných i neobytných prostor. Je zde kuchyně, jídelna, obývací pokoj, toaleta, chodba a schodiště vedoucí přes mezipodestu do podkroví. Vertikálně je dům rozdělena na spodní patro a podkroví. Dům není podsklepen. Střecha má sklon 45º. Na jižní stranu je dům otočen kratší stranou obývacího pokoje, hlavním vchodem a skladovou místností. Delší strana obývacího pokoje je nastavena na západ. Kuchyň spolu s jídelnou je situována na sever stavebně-konstrukční řešení zemní práce Dům stojí na rovném terénu a není proto třeba žádných velkých terénních úprav. Před výstavbou základů se pouze provedou výkopové práce do hloubky 1m se sklonem stěn 1:1 bez pažení. Po položení základů se výkopy zasypou vytěženou zeminou a řádně zhutní základové konstrukce Návrh založení objektu vychází ze zjištění geologických a hydrogeologických podmínek v dané lokalitě. Schematický řez podrajónu udává kvartérní pokryv se střídajícími se písčitými a štěrkovitými zeminami mocnosti větší než 5m s předkvartérním podkladem poloskalních hornin. Předpokládaná hloubka spodní vody je větší než 5m. Objekt je založen na základových pásech, které jsou na každou stranu o 100mm širší než zdi nad nimi. Pásy sahají do hloubky jednoho metru pod zemský povrch do nezámrzné hloubky. Pásy jsou pod obvodovými zdmi i pod vnitřními nosnými zdmi. Nejsou pouze pod příčkami ve spodním podlaží. Pod dřevěnými sloupy u vedlejšího vchodu jsou betonové základové patky 200 x 200mm do hloubky 1m svislé konstrukce Hlavním stavebním materiálem jsou tvárnice POROTHERM 45 P+D pro obvodové zdivo a POROTHERM 30 P+D pro vnitřní nosné zdi. Obvodové zdivo není doizolováno

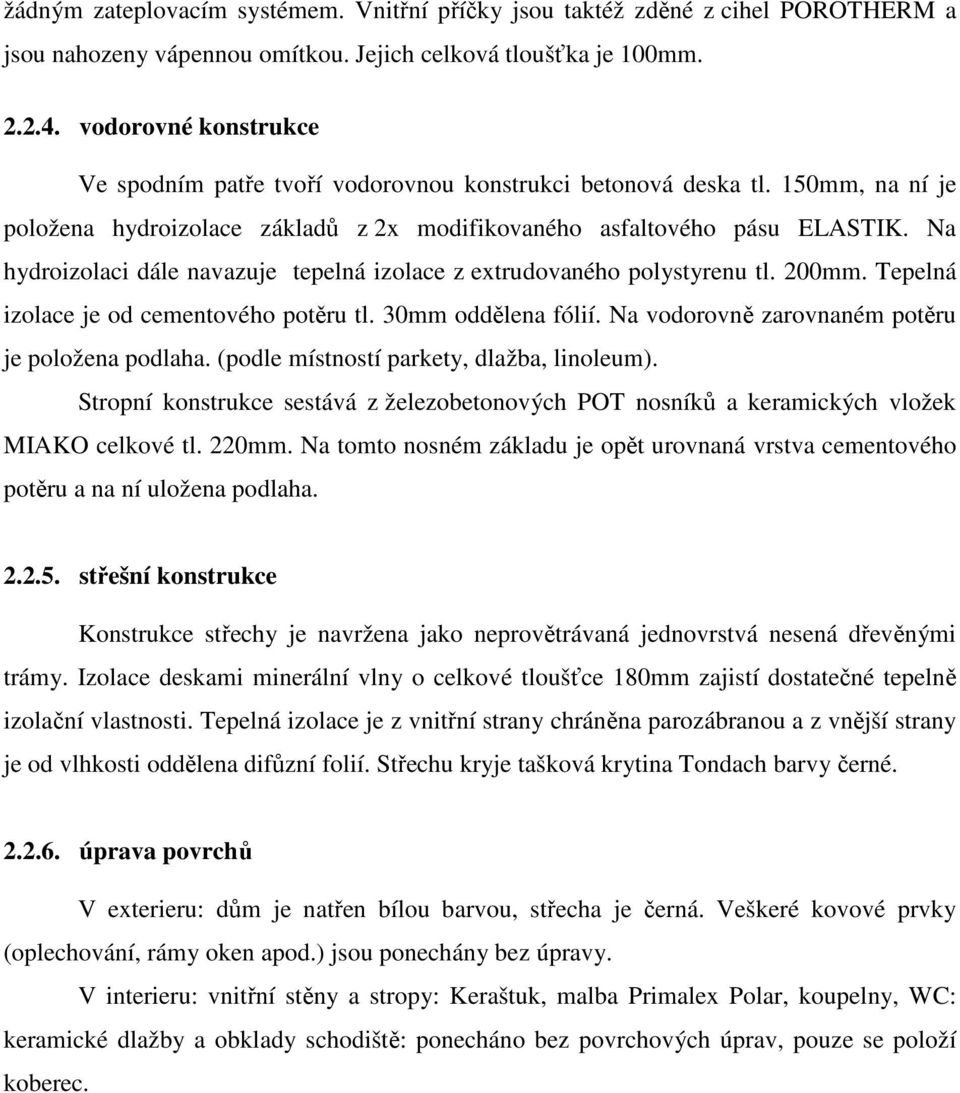

6 žádným zateplovacím systémem. Vnitřní příčky jsou taktéž zděné z cihel POROTHERM a jsou nahozeny vápennou omítkou. Jejich celková tloušťka je 100mm vodorovné konstrukce Ve spodním patře tvoří vodorovnou konstrukci betonová deska tl. 150mm, na ní je položena hydroizolace základů z 2x modifikovaného asfaltového pásu ELASTIK. Na hydroizolaci dále navazuje tepelná izolace z extrudovaného polystyrenu tl. 200mm. Tepelná izolace je od cementového potěru tl. 30mm oddělena fólií. Na vodorovně zarovnaném potěru je položena podlaha. (podle místností parkety, dlažba, linoleum). Stropní konstrukce sestává z železobetonových POT nosníků a keramických vložek MIAKO celkové tl. 220mm. Na tomto nosném základu je opět urovnaná vrstva cementového potěru a na ní uložena podlaha střešní konstrukce Konstrukce střechy je navržena jako neprovětrávaná jednovrstvá nesená dřevěnými trámy. Izolace deskami minerální vlny o celkové tloušťce 180mm zajistí dostatečné tepelně izolační vlastnosti. Tepelná izolace je z vnitřní strany chráněna parozábranou a z vnější strany je od vlhkosti oddělena difůzní folií. Střechu kryje tašková krytina Tondach barvy černé úprava povrchů V exterieru: dům je natřen bílou barvou, střecha je černá. Veškeré kovové prvky (oplechování, rámy oken apod.) jsou ponechány bez úpravy. V interieru: vnitřní stěny a stropy: Keraštuk, malba Primalex Polar, koupelny, WC: keramické dlažby a obklady schodiště: ponecháno bez povrchových úprav, pouze se položí koberec.

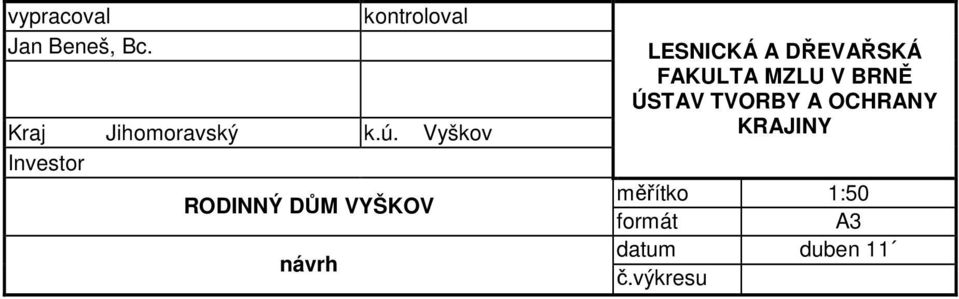

7 vypracoval Jan Beneš, Bc. kontroloval Kraj Jihomoravský k.ú. Vyškov Investor RODINNÝ DŮM VYŠKOV návrh LESNICKÁ A DŘEVAŘSKÁ FAKULTA MZLU V BRNĚ ÚSTAV TVORBY A OCHRANY KRAJINY měřítko 1:50 formát A3 datum duben 11 č.výkresu
