TECHNOLOGIE ANTIAL Technologie umožňující použití nářadí vyrobeného z lehkých slitin v prostorách s nebezpečím výbuchu (ATEX)

Transkript

1 KOEXPRO OSTRAVA, a.s. U Cementárny 1303 / Ostrava - Vítkovice tel./fax: TECHNOLOGIE ANTIAL Technologie umožňující použití nářadí vyrobeného z lehkých slitin v prostorách s nebezpečím výbuchu (ATEX) KOEXPRO OSTRAVA, akciová společnost je dlouholetý výrobce ručního nářadí, vycházejícího z vlastní vývojové konstrukce na bázi nejprogresívnějších vývojových trendů a s důrazem na bezpečnost, ergonomii a vysokou produktivitu práce s tímto nářadím. Jedním z rozhodujících cílů vlastního konstrukčního řešení je dosažení minimální hmotnosti nářadí při zachování jeho maximálního výkonu. Z pohledu uživatele je velký rozdíl pracovat několik hodin s nářadím o váze např. 8 kg nebo nářadím s váhou o 20% menší. Do prostředí s nebezpečím výbuchu hořlavých par a plynů je snižování hmotnosti využitím lehkých slitin na bázi hliníku velmi složité. Tyto slitiny hliníku mohou při pádu nebo nárazu iniciovat teplé jiskry, a aktivovat výbušnou směs v daném prostoru. Z těchto důvodů se v tomto typu prostředí nesmí tyto slitiny používat bez dodatečné, speciální ochranné krycí vrstvy (OKV). Zvýšení bezpečnosti práce v prostorách s nebezpečím výbuchu je druhým rozhodujícím cílem při vývoji tohoto nářadí. KOEXPRO OSTRAVA, akciová společnost ve spolupráci s VŠB-TU Ostrava, ČZU Praha, FTZÚ Ostrava - Radvanice, MakNII Doněck a dalšími ústavy začali v roce 2006 řešit projekt ANTIAL ochranná krycí vrstva na slitinách hliníku zamezující iniciaci zápalné jiskry. Výsledné řešení je patentově chráněno - patent č (užitný vzor č ). Po náročných testech a zkouškách byla technologie výroby ochranné krycí vrstvy (OKV) schválená, byla dokončena následná certifikace a v lednu 2012 zahájeno její průmyslové využití. Certifikace: Pro EU byla technologie certifikovaná v AO210, Ostrava - Radvanice, dále byla provedena certifikace v Rusku a v Ukrajině. Technologie ochranné vrstvy splňuje Direktivu Evropského parlamentu a Rady č.94/9es ATEX. Užití: V současné době KOEXPRO OSTRAVA, akciová společnost nabízí řadu nářadí z lehkých slitin s povrchovou úpravou ANTIAL převážně do hlubinných uhelných dolů jak v tuzemsku, tak v zahraničí. Toto nářadí se začíná dále prosazovat i do jiných odvětví, která mají ve svých provozech prostory s nebezpečím výbuchu hořlavých par, plynů a prachů. Vrstvou ANTIAL je možno také provádět nástřiky přípravků, krytů a různých dílů používaných v prostorách s nebezpečím výbuchu například koncovky požárních hadic z lehkých slitin a podobně. KOEXPRO OSTRAVA, a s. nabízí spolupráci výrobcům nářadí a součástí ze slitin hliníku, pokud chtějí své výrobky uplatnit v prostředí dle ATEX. Technologie výroby ochranné krycí vrstvy je v trvalém provozu a je rozdělena na tři samostatná dílčí pracoviště. Pracoviště tryskání, které je tvořeno tryskací kabinou VIKOMT injektorového typu, filtrem a cyklonovým odlučovačem prachu. Pracoviště tryskání Detail výrobků v kabině CODE OS 02/2015

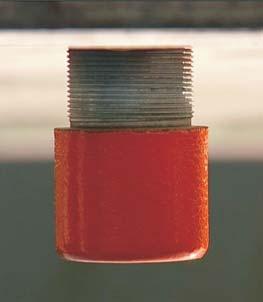

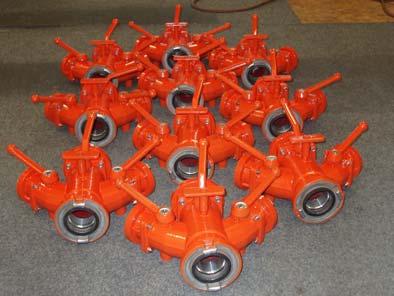

2 Pracoviště metalizace sestává z metalizačního zařízení OSU Hesser 300A LD/U-2 s elektro metalizační pistolí, metalizačním boxem a filtračním zařízením. Metalizace pohled Detail metalizovaných výrobků Lakovací pracoviště je vybaveno stolovou odsávací stěnou s třístupňovým filtračním systémem. Součástí tohoto pracoviště je sušící box a další zařízení sloužící zejména k urychlení zasychání nátěrových hmot. Lakovací kabina Sušicí box Realizace technologie ANTIAL umožnila KOEXPRO OSTRAVA, akciová společnost, výrazně zvýšit kapacity pro uspokojování trhu nářadím s ochrannou krycí vrstvou (OKV), a to nejen u svých výrobků. Pneumatické nářadí pro důlní provozy Komponenty hasící techniky pro prostředí ATEX V současné době se využívá technologie výroby ochranné krycí vrstvy (OKV) na pneumatické a hydraulické nářadí, komponenty hasící techniky a další speciální výrobky ze slitin lehkých kovů pro výrobce z České republiky, Polska, Německa, Ruska, Číny a další. CODE OS 02/2015

3 R VÝVOJ - VÝROBA - PRODEJ - SERVIS ANTIAL (ochranná krycí vrstva pro ruční nářadí ze slitin lehkých kovů určeného doprostředí s nebezpečím výbuchu) KOEXPRO OSTRAVA, a.s. je soukromá, výrazně proinovačně zaměřená česká společnost pokládající aplikovaný výzkum a vývoj za hlavní generátor vlastních technických a technologických inovací. NOVÁ TECHNOLOGIE CDT R KOEXPRO OSTRAVA, a.s. MakNII, DONĚCK (UA) V rámci programu MPO ČR IMPULS byl řešen a v roce 2006 dokončen projekt pod názvem ANTIAL (č. FI IM2/142) - výzkum a vývoj ochranné krycí vrstvy pro neelektrická zařízení vyrobená ze slitin lehkých kovů a určená do prostředí nebezpečím výbuchu. Nositelem projektu byla KOEXPRO OSTRAVA, a.s., se spoluřešitelem VŠB TU Ostrava, ve spolupráci s ČZU Praha, FTZÚ Ostrava - Radvanice, MakNII Doněck (UA) a dalšími ústavy. Cílem projektu bylo vyvinout, ověřit a zavést do opakované výroby nářadí ze slitin lehkých kovů opatřená ochrannou krycí vrstvou, která by zabránila iniciaci jiskry při jejich styku se zkorodovanou ocelí. Při řešení se vycházelo ze základních hmotnostních parametrů ručního nářadí z lehkých slitin (cca 10 kg), pádové výšky (cca 2 m) a očekávané pádové energie (cca 200 J). Pro akceptování dostatečné úrovně protiiniciační bezpečnosti ručního nářadí vyrobeného ze slitin lehkých kovů z hlediska nebezpečí iniciace mechanickou jiskrou, bylo stanoveno kritérium přijatelné pravděpodobnosti pro zapálení výbušné -6 atmosféry 10. Účinnost vyvinuté ochranné krycí vrstvy ochranné známky ANTIAL se ověřovalo tisíci pokusů prováděnými dvojnásobnou až pětinásobnou pádovou energií, vč. pokusů prováděných v metanovzdušné atmosféře (6,5 % - 7,0 % CH 4 ) se zvýšeným obsahem O 2 (až 26 %). Současně se uskutečňovalo porovnání různých referenčních slitin lehkých kovů, a to od slitin s největším obsahem hořčíku (90%), až po tzv. bezpečné slitiny lehkých kovů opatřené ochrannou krycí vrstvou ANTIAL. Celkový pohled KOEXPRO OSTRAVA, a.s. FTZÚ Ostrava - Radvanice, A 0210, NB 1026 ČZU Praha Výsledky experimentálních pokusů, prováděných v FTZÚ Ostrava - Radvanice (NB 1026) a MakNII Makejevka, Doněck (UA) prokázaly, že pravděpodobnost iniciace výbuchu mechanickou jiskrou pro slitinu lehkého kovu opatřenou ochrannou krycí vrstvou ANTIAL a používanou pro výrobu ručního nářadí a.s. KOEXPRO OSTRAVA, a.s. je při -7 energii dopadu 200 J 5 x Zkušební etalony - slitina lehkého kovu Zkušební etalony - ANTIAL

4 R PSR 24K 24K Ruční nářadí KOEXPRO OSTRAVA, a.s. - PSR 24 K -6 Protože je tato hodnota nižší než požadovaná, tj. 10, je považována ochranná krycí vrstva ANTIAL za dostatečně bezpečnou pro vyloučení iniciace mechanickou jiskrou u nářadí ze slitin lehkých kovů, používaných a.s. KOEXPRO OSTRAVA pro výrobu ručního nářadí určeného do prostředí s nebezpečím výbuchu. Zkoušky prováděné v MakNII Makejewka v extrémních podmínkách prokázaly dokonalou odolnost vzorků opatřených krycí vrstvou ANTIAL proti vzniku nežádoucí jiskry. Ochranná krycí vrstva ANTIAL vyvinutá v rámci projektu MPO ČR IMPULS, je založena na využití vynálezu č (užitného vzoru č ) o názvu Ochranný povlak nářadí a nástrojů pro zamezení vzniku mechanických jisker, dále na provádění penetrace a nátěru speciálně vyvinutým nátěrem, vše podle vyvinuté technologie ("know-how" řešitele). NOVÁ TECHNOLOGIE PV 42K 42K Ruční nářadí KOEXPRO OSTRAVA, a.s. - PV 42 K VŠB TU Ostrava - laboratorní měření ČZU Praha - zkoušky abreze Úspěšným vyřešením projektu ANTIAL - výzkum a vývoj ochranné krycí vrstvy pro neelektrická zařízení vyrobená z lehkých slitin a určená do prostředí s nebezpečím výbuchu", KOEXPRO OSTRAVA, a.s. zajistilo k 01/2007 dokumentačně i výrobně podmínky proto, aby jeho produkce ručního neelektrického nářadí vyrobeného z lehkých slitin a opatřeného ochrannou vrstvou ANTIAL ", splňovala veškeré požadavky, kladené na ruční nářadí certifikované dle DIRECTIVA ATEX. Tato skutečnost vedla rovněž k tomu, že v průběhu roku 2007 a 2008 byly výrobky ze slitin lehkých kovů společnosti KOEXPRO OSTRAVA, a.s., určené do prostředí s nebezpečím výbuchu certifikovány jak pro EU (AO 210, Ostrava - Radvanice), tak v Ruské federaci a na Ukrajině. Koncem roku 2008 byla rovněž započata certifikace neelektrického nářadí vyrobeného ze slitin lehkých kovů v Čínské lidové republice. Navíc se v průběhu řešení projektu podařilo, zejména díky spolupráci s renomovanými evropskými institucemi, získat řadu podkladů umožňujících zpracování metodiky a kriterií pro posuzování podmínek použití slitin lehkých kovů ve výbušných prostředích, které budou moci být následně využity při revizích EU, jako tomu bylo např. při revizi EN VŠB TU Ostrava - zkoušky adheze KOEXPRO OSTRAVA, a.s., FTZÚ Ostrava - Radvanice - zkoušky ve výbušné atmosféře R R MakNII Doněck - zkušební zařízení CESKÁ Z E ˇˇ M E D ˇ E L S K Á U N I V E R Z I T A V PRAZE U Cementárny 1303/ Ostrava - Vítkovice, CZECH REPUBLIC tel.: , fax: MakNII Doněck- zkoušky ve výbušné atmosféře CODE OS 03/2011

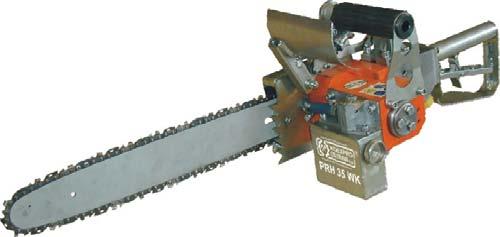

5 Pily PILA ŘETĚZOVÁ HYDRAULICKÁ PRH 35 WK (EMULZNÍ POHON) A Pila řetězová hydraulická PRH 35 WK s ochrannou krycí vrstvou ANTIAL (dále jen pila) je určena pouze pro ruční vedení při řezání dřeva. Standardní délka vodicí lišty je 350 mm. Maximální průměr řezání při standardní délce nesmí přesáhnout 340 mm (při řezání z jedné strany) nebo 690 mm (při řezání z obou stran). Pila se skládá z těchto základních částí: pohonu pily, který je osazen v tělese s ochrannou krycí vrstvou ANTIAL, rozváděcí kostky, ovládací rukojeti, maznice, přední rukojeti a čelního krytu se stop ventilem. PRH 35 WK ANTIAL - ochranná krycí vrstva na ručních nářadích z lehkých slitin Typ PRH 35 WK Pracovní tlak MPa 28 Maximální tlak MPa 32 Průtočné množství dm 3.min Řezná rychlost m.s Objem nádrže na kapalinu dm 3 0,25 Typ řetězu 092/3/8 Vodicí lišta (standardní) Oregon-poulan 350 mm Řetězová brzda hydraulická - stop ventilem Mazání řetězu pulsní - pístovým čerpadlem s regulací škrcením Hadicová přípojka - přiváděcí/odpadní hadice DKOL M 18x1,5; DN 10/ DKOL M 22x1,5; DN 12 Přídavné hadice - přiváděcí/ odpadní hadice STECK DN 10/ STECK DN 12 Pracovní médium emulze HFA min.1,5 % koncentrace Filtrace µm 50 Vnější rozměry š x v x l mm 168x234x740 Hmotnost kg 10,3 Typové označení: PRH 35 WK PRH PILA ŘETĚZOVÁ HYDRAULICKÁ 35 standardní délka pilového listu v cm WK WATER (vodní) KOEXPRO ochranná krycí vrstva ANTIAL Výrobek je zařazen do skupiny zařízení I, kategorie M2 (důlní) dle Směrnice Evropského parlamentu a Rady 94/9/ES-ATEX a splňuje podmínky pro použití v prostředích nebezpečné atmosférické podmínky 2 dle EN A1, při splnění platných předpisů provozovatele. CODE OS 01/2014 KX 1740

6 Vrtačky PNEUMATICKÁ VRTAČKA RUČNÍ VPR 200 K A Pneumatická vrtačka ruční VPR 200 K (dále jen vrtačka) je ruční nářadí, které je určeno pro vrtání otvorů do měkkého a středně tvrdého uhlí, lupku nebo do jiných měkkých hornin s vrtací tyčí osazenou vrtací hlavou. Max. ø vrtáku je 42 mm (doporučené průměry jsou od 38 mm do 42 mm). Vrtačka je tvořena tělesem vybaveným rukojetí, ovládacími prvky umístěnými v rukojeti s přívodem tlakového vzduchu a vřetenem pro uchycení vrtací tyče. Těleso vrtačky je vyrobeno ze slitiny lehkých kovů a jeho povrch je opatřen ochrannou vrstvou typu ANTIAL, která umožňuje její použití v prostředí se zvýšeným nebezpečím výbuchu metanu. Pro snížení prašnosti při vrtání je vrtačka vybavena centrálním vodním výplachem. VPR 200 K ANTIAL - ochranná krycí vrstva na ručních nářadích z lehkých slitin Typ VPR 200 K Max. výkon kw 2,2-10% Max. krouticí moment Nm 59±10% při 200 ot.min -1 Pracovní tlak vzduchu MPa 0,3 0,6 Max. tlak vody MPa 0,6-10% Max. otáčky na výstupním vřetenu ot.min ± 10% Spotřeba vzduchu při max. výkonu m 3.min -1 2,3 ± 10% Filtrace vzduchu μm 30 Světlost připoj. hadice DN (vzduch/voda) mm 19/16 Max. průměr vrtací hlavy mm 200 Max. průměr vrtáku mm 42 Rozměry (v x š x h) mm 460x110x335 Hmotnost kg 9,6 Základní vybavení vodní výplach Typové označení: VPD 200 K VPR VRTAČKA PNEUMATICKÁ RUČNÍ 200 max. ø vrtací hlavy ochranná krycí vrstva AntiAl Výrobek je zařazen do skupiny zařízení I, kategorie M2 (důlní) dle Směrnice Evropského parlamentu a Rady 94/9/ES-ATEX a splňuje podmínky pro použití v prostředích nebezpečné atmosférické podmínky 2 dle EN A1, při splnění platných předpisů provozovatele. CODE OS 01/2014 KX 1799

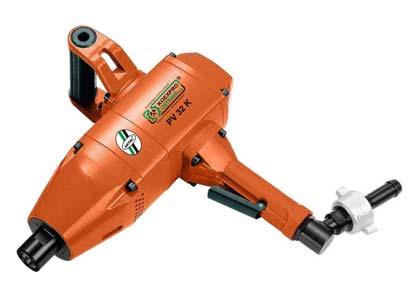

7 Vrtačky PNEUMATICKÉ VRTAČKY PV 16 K A, PV 32 K A Pneumatické vrtačky typu PV v modifikacích PV 16 K a PV 32 K (dále jen vrtačky) jsou ruční nářadí určená pro vrtání otvorů do kovů, dřeva a plastů. Max. průměry vrtáků jsou uvedeny v tabulce viz. technické údaje. Hnacím médiem je upravený stlačený vzduch o přetlaku 0,40 0,60 MPa. Pneumatická vrtačka PV 16 K je určena pro vrtání otvorů do průměru 16 mm do kovu, dřeva a plastu. Pomocí vrtákového pouzdra MK 2 je však možno upnout vrták až do průměru 23 mm pro vrtání v nekovových materiálech. Pneumatická vrtačka PV 32 K je určena k vrtání a vystružování otvorů v kovech do průměru 32 mm. Vřeteno vrtačky je opatřeno kuželovou dutinou MORSE 3 pro upnutí nástrojů. Vrtačky sestávají z ovládací rukojeti, tělesa s motorem a vrtákového sklíčidla, nebo vrtákového pouzdra. Tělesa vrtaček jsou vyrobena ze slitiny lehkých kovů a jejich povrch je opatřen ochrannou krycí vrstvou typu ANTIAL, která umožňuje jejich použití v prostředí s nebezpečím výbuchu. ANTIAL - ochranná krycí vrstva na ručních nářadích z lehkých slitin Typ PV 16 K PV 32 K Max. výkon I./II. rychl. stup. kw 0,45/0,5 1,85 Pracovní tlak vzduchu MPa 0,4-0,6 0,4-0,6 Otáčky naprázdno I./II. rychl. stup. 1.min / Spotřeba vzduchu při max.výkonu m 3.min -1 0,70 2,10 Světlost přívodní hadice DN mm Filtrace vzduchu µm Max. ø vrtáku (ocel/plast/dřevo) mm 16/23/35 32 Kužel na vřetenu B 16 MORSE 3 Rozměry (d x š x v) mm 270x49,50x x335 Hmotnost kg 2,58 9,8 Základní vybavení klín vyrážecí klín vyrážecí Typové označení: PV 16 K, 32 K PV K PNEUMATICKÁ VRTAČKA KOEXPRO 16, 32 max. ø vrtáku ochranná krycí vrstva AntiAl Výrobek je konstruován pro skupinu zařízení I (důlní) kategorie M2 a skupinu zařízení II (povrchové provozy) kategorie 2 dle Směrnice Evropského parlamentu a Rady 94/9/ES a splňuje podmínky pro použití v prostředích nebezpečné atmosférické podmínky 2 dle EN A1 a zóna dle EN , při splnění platných národních předpisů provozovatele. CODE OS 01/2014 KX 1632, KX 1559

8 Čerpadla PNEUMATICKÉ VŘETENOVÉ ČERPADLO PCV 4N A Pneumatické vřetenové čerpadlo PCV 4N (dále jen čerpadlo) slouží pro čerpání silně znečistěných kapalin, pohonných hmot a olejů. Velikost částic v dopravovaných kapalinách nesmí překročit ø 5 mm. Při dopravě kapalin s obsahem tvrdých mechanických nečistot (písek apod.) se snižuje životnost funkčních částí (statoru a vřetene) čerpadla. Jako ruční nářadí se dá použít ve stísněných a složitých provozních podmínkách, všude tam, kde lze zajistit stlačený vzduch jako pracovní médium. Čerpadlo sestává z pneumatického pohonu s ovládáním, vyrobeného ze slitiny lehkých kovů a opatřeného ochrannou krycí vrstvou ANTIAL, která umožňuje jeho použití v prostředí s nebezpečím výbuchu, mechanické spojky a vlastního vřetenového čerpadla. Ovládání čerpadla má tři výkonnostní stupně. Spouštěcí páka je vybavena aretací. PCV 4N ANTIAL - ochranná krycí vrstva na ručních nářadích z lehkých slitin Typ PCV 4N Dopravované množství Q, dopravní výška H viz. charakteristika Max. velikost ojedinělých zrn mm 5 Tlak vzduchu max. MPa 0,6 Spotřeba vzduchu max. m 3.min -1 1,5 Filtrace vzduchu µm 30 Průměr sacího i výtlačného hrdla DN mm 25 Hlavní rozměry (l š x š) x 214 Hmotnost kg 14,2 Příslušenství sací koš Typové označení: PCV 4N PCV PNEUMATICKÉ ČERPADLO VŘETENOVÉ 4N typové číslo, nevýbušné provedení ochranná krycí vrstva AntiAl Výrobek je zařazen do skupiny zařízení I, kategorie M2 (důlní) dle Směrnice Evropského parlamentu a Rady 94/9/ES-ATEX a splňuje podmínky pro použití v prostředích nebezpečné atmosférické podmínky 2 dle EN A1, při splnění platných předpisů provozovatele. CODE OS 01/2014 KX B

9 Utahováky ŠROUBOVÁKY RÁZOVÉ PNEUMATICKÉ ŘADY SRP K A Šroubovák rázový pneumatický typu SRP s ochrannou krycí vrstvou ANTIAL je ruční nářadí, které je určeno pro povolování a utahování matic šroubových spojů. Krouticí moment je vyvolán rázy rotujícího rázového mechanizmu. Všechny typy šroubováků mají možnost nastavení výkonnostního stupně. Šroubováky mají tři regulační stupně, vyznačují se nízkou hmotností a zároveň vysokým výkonem a životností. Utahovák je konstruován jak pro použití v běžných provozních podmínkách povrchových provozů a dílnách, tak pro těžké podmínky v důlním prostředí s nebezpečím výbuchu. Šroubovák typu SRP K může být použit všude tam, kde je vhodný zdroj stlačeného vzduchu. SRP 600 K ½ SRP 1500 K ¾ SRP 2500 K SRP 1700 K SRP 3500 K SRP 4400 K ANTIAL - ochranná krycí vrstva na ručních nářadích z lehkých slitin Typ SRP 600 K SRP 1500 K SRP 1700 K SRP 2500 K SRP 3500 K SRP 4400 K ½ ¾ Max. moment při tlaku 0,6MPa Nm 992 ± 10% ± 10% ± 10% ± 10% ± 10% ± 10% Jmenovitý moment Nm Otáčky naprázdno min Spotřeba vzduchu při zatížení m 3.min -1 0,77 0,73 1,54 1,21 1,65 1,63 Pracovní přetlak max. MPa 0,6 0,6 0,6 0,6 0,6 0,6 Typ regulace třístupňová třístupňová třístupňová třístupňová třístupňová třístupňová Velikost unášeče mm ( ) ½ ¾ Připojovací rozměr pro hadici mm RD 32 RD 32 RD 32 RD 32 RD 32 RD 32 Hmotnost kg 2,6 6,0 7,9 10,1 15,7 17,0 Výrobek je konstruován pro skupinu zařízení I (důlní) kategorie M2 a skupinu zařízení II (povrchové provozy) kategorie 2 dle Směrnice Evropského parlamentu a Rady 94/9/ES a splňuje podmínky pro použití v prostředích nebezpečné atmosférické podmínky 2 dle EN A1 a zóna dle EN , při splnění platných národních předpisů provozovatele. CODE OS 01/2014 KX 1793, KX 1795, KX 1744, KX 1796, KX 1744, KX 1836

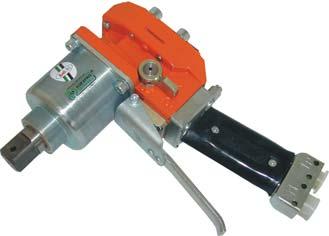

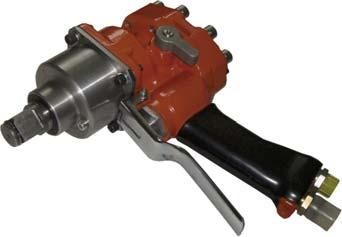

10 Utahováky HYDRAULICKÝ RÁZOVÝ UTAHOVÁK HPU 1800 A A HPU A Hydraulický rázový utahovák HPU 1800, HPU (dále jen utahovák) je ruční nářadí, které slouží k utahování a povolování šroubů, matic a svorníků. Krouticí moment je vyvolán rázy rotujícího bicího mechanizmu. Utahovák se skládá z rukojeti, hydraulického zubového motoru s ovládačem a reverzním rozváděčem a bicího mechanismu. Utahovák je konstruován pro použití např. v čelbách při ražení dlouhých důlních děl při utahování šroubových spojů poddajné výztuže (napájení z razicích kombajnů, vrtacích vozů atp.). Lze jej však použít všude tam, kde je vhodný zdroj tlakového média. V případě vyšších parametrů zdroje tlakového média p 14 MPa; Q 40 dm 3.min -1 musí být předřazen do tlakové větve regulační blok RB 1 (výrobek KOEXPRO OSTRAVA) upravující tyto parametry. Těleso utahováku je vyrobeno ze slitiny lehkých kovů a opatřeno ochrannou krycí vrstvou ANTIAL. NOVINKA HPU 1800 HPU ANTIAL - ochranná krycí vrstva na ručních nářadích z lehkých slitin Typ HPU 1800 HPU Max. prac. utahovací moment* Nm ± 10% ± 10% Jmenovitý utahovací moment Nm Rozsah prac. tlaku/optimální tlak MPa 7 14/ /11 Rozsah průtoku/optimální průtok dm 3.min / /25 Pracovní kapalina hydr. kapalina o viskozitě 46 mm 2.s -1 při 40ºC Filtrace µm závitové M 16x1,50; Připojení hydrauliky STECK DN10 (12) DIN Velikost unášeče hlavic (4 HR) mm ( ) 25 (1) 25 (1) Základní rozměry (š x v x l) mm 100x283x246 96x298x230 Hmotnost (dle provedení a typu rukojeti) kg 6,8 cca 7,6 * dle seřízení škrticího šroubu, pracovního tlaku a průtoku tlakového média Typové označení: HPU 1800 a HPU HPU 1800, typové označení ochranná krycí vrstva AntiAl HYDRAULICKÝ RÁZOVÝ UTAHOVÁK Výrobek je zařazen do skupiny zařízení I, kategorie M2 (podzemní části dolů) dle Směrnice Evropského parlamentu a Rady 94/9/ES-ATEX a splňuje podmínky pro použití v prostředích nebezpečné atmosférické podmínky 2 dle EN A1 při splnění platných předpisů provozovatele. CODE OS 03/2014 KX 1898, KX 1760

11 Utahováky HYDRAULICKÝ IMPULSNÍ UTAHOVÁK HPU WK A (EMULZNÍ POHON) Hydraulický impulsní utahovák HPU WK (dále jen utahovák) je ruční nářadí, poháněné vodní emulzí typu HFA, které slouží k utahování a povolování šroubů, matic a svorníků do M 30. Krouticí moment je vyvolán rázy rotujícího bicího mechanizmu. Utahovák se skládá z rukojeti, hydraulického oběhového planetového motoru s ovládačem a reverzním rozváděčem a bicího mechanismu. Utahovák je konstruován pro použití např. v porubech, pro utahování a povolování šroubových spojů při kompletaci porubových i podporubových dopravníků apod. Může být však použit všude tam, kde je vhodný zdroj emulze. Těleso utahováku je vyrobeno ze slitiny lehkých kovů a opatřeno ochrannou krycí vrstvou ANTIAL. ANTIAL - ochranná krycí vrstva na ručních nářadích z lehkých slitin HPU WK Typ HPU WK Max. utahovací moment Nm Jmenovitý utahovací moment Nm Max. tlak pracovního média v rozvodu MPa 32 Průtočné množství kapaliny dm 3.min Pracovní médium emulze HFA min. 1,5 % koncentrace Otáčky hydraulického motoru min Filtrace μm 50 Max. tlak ve zpětné větvi MPa 1 Velikost unášecího čtyřhranu mm ( ) 25 (1) Systém bicího mechanizmu twin hammer Připojovací hadice P-tlak/T-odpad STECK P-DN 10 STECK T-DN 12 Vnější rozměry (š x v x l) mm 90x300x264 Hmotnost max. kg 8,0 Typové označení: HPU WK HPU HYDRAULICKÝ IMPULSNÍ UTAHOVÁK typové označení WK WATER (vodní emulze) KOEXPRO ochranná krycí vrstva AntiAl Výrobek je zařazen do skupiny zařízení I, kategorie M2 (podzemní části dolů) dle Směrnice Evropského parlamentu a Rady 94/9/ES-ATEX a splňuje podmínky pro použití v prostředích nebezpečné atmosférické podmínky 2 dle EN A1 při splnění platných předpisů provozovatele. CODE OS 01/2014 KX 1767

12 Speciální zařízení KOMPONENTY POŽÁRNÍ TECHNIKY PRO ZÁSOBOVÁNÍ POŽÁRNÍ VODOU Komponenty a prvky systémů pro zásobování požární vodou, zejména koncovky požárních hadic, požární proudnice, rozdělovače, přiměšovače, ventily, sací koše, atp., jsou téměř výhradně ze slitin lehkých kovů a jejich použití v prostředí s nebezpečím výbuchu vylučují legislativní Směrnice Evropského parlamentu a Rady 94/9/ES- ATEX, normativní požadavky ČSN EN , ČSN EN ed. 2 a další. Pokud mají být tyto komponenty požární techniky používány v prostředí stanoveném Směrnicí Evropského parlamentu a Rady 94/9/ES-ATEX, musí v ČR vyhovovat ustanovením zákona č. 22/1997 Sb., v platném znění. Současně dle Evropských zákonů a EU harmonizovaných norem, musí být opatřeny ochrannou krycí vrstvou. KOEXPRO OSTRAVA, akciová společnost nabízí pro předmětné výrobky realizaci této ochranné vrstvy pod obchodním označením ANTIAL (CZ patent). Příkladným provedením je rozdělovač TKW/POK sloužící k rozdělení vodního vedení z B 75 na 2 x C 52 a 1 x B 75. ANTIAL - ochranná krycí vrstva na ručních nářadích z lehkých slitin určených do prostředí s nebezpečím výbuchu, vylučující vznik iniciace výbušné směsi od mechanické jiskry při nárazu výrobku na zkorodovanou ocel schválená EU notifikovanou osobou č (číslem typového certifikátu FTZÚ 07 ATEX 0183X) Typ TKW/POK Vstup mm 75 Výstupy mm 52/75/52 Pracovní tlak MPa 1,60 Hmotnost kg 5,20 Výrobky splňují podmínky pro použití v prostředích nebezpečné atmosférické podmínky 2 dle ČSN EN A1, při splnění platných předpisů provozovatele. CODE OS 05/2014

13 Speciální zařízení PŮLSPOJKA B nebo C ZÁTKA B nebo C REDUKCE B/C KONCOVKA POŽÁRNÍ HADICE ROZDĚLOVAČ - VENTIL ROZDĚLOVAČ CODE OS 05/2014
