1 KOEXPRO OSTRAVA, akciová společnost, U Cementárny 1303/16, Ostrava Vítkovice, CZECH REPUBLIC ZDVIHACÍ A MANIPULAČNÍ ZAŘÍZENÍ

2 ZVEDÁKY RUČNÍ VZPĚRY MANIPULAČNÍ ZAŘÍZENÍ PNEUMATICKÁ MANIPULAČNÍ ZAŘÍZENÍ HYDRAULICKÁ POJÍZDNÁ MANIPULAČNÍ ZAŘÍZENÍ OVLÁDAČE MANIPULAČNÍ ZAŘÍZENÍ STABILNÍ TAŽNÉ PROSTŘEDKY DOPLŇKOVÉ PROSTŘEDKY TITULKA

3 ZVEDÁKY RUČNÍ ZVEDÁKY RUČNÍ RZV ZVEDÁKY RUČNÍ RZC ZVEDÁKY HŘEBENOVÉ PATKOVÉ ZVEDÁK HŘEBENOVÝ PATKOVÝ HZ ZVEDÁKY HŘEBENOVÉ KONTEJNEROVÉ ZVEDÁKY HŘEBENOVÉ S OPĚROU KLADKOSTROJE ŘETĚZOVÉ Z100, Z110 ZVEDÁKY LANOVÉ ÚVOD

4 ZVEDÁKY RUČNÍ Zvedáky řehtačkové RZV Půjčovné 1-3 dny Půjčovné 4-10 dnů Půjčovné nad 10 dnů 250,00 Kč/den 230,00 Kč/den 210,00 Kč/den Typ Ovládací síla Zdvih Hmotnost RZV 0,8 t 400 N 1,50 m 9,40 kg RZV 1,6 t 370 N 1,50 m 16,50 kg RZV 3,2 t 370 N 1,50 m 24,00 kg RZV 5,0 t 440 N 1,50 m 41,00 kg RZV 6,3 t 430 N 1,50 m 46,00 kg 0 4 týdny ZVEDÁKY RUČNÍ

5 ZVEDÁKY RUČNÍ Zvedáky řehtačkové RZC Půjčovné 1-3 dny Půjčovné 4-10 dnů Půjčovné nad 10 dnů 250,00 Kč/den 230,00 Kč/den 210,00 Kč/den Typ Ovládací síla Zdvih Hmotnost RZC 0,8 t 400 N 1,50 m 8,10 kg RZC 1,6 t 370 N 1,50 m 15,50 kg RZC 3,2 t 400 N 1,50 m 21,00 kg RZC 5,0 t 300 N 1,50 m 34,00 kg RZC 6,3 t 400 N 1,50 m 40,00 kg 0 4 týdny ZVEDÁKY RUČNÍ

6 ZVEDÁKY RUČNÍ Zvedáky hřebenové patkové Půjčovné 1-3 dny Půjčovné 4-10 dnů Půjčovné nad 10 dnů 260,00 Kč/den 240,00 Kč/den 220,00 Kč/den Typ Ovládací síla Nosnost Hmotnost N 1,75 t 15 kg N 3,50 t 22 kg N 7,00 t 38 kg N 11,20 t 65 kg Z N 14,00 t 90 kg 0 4 týdny ZVEDÁKY RUČNÍ

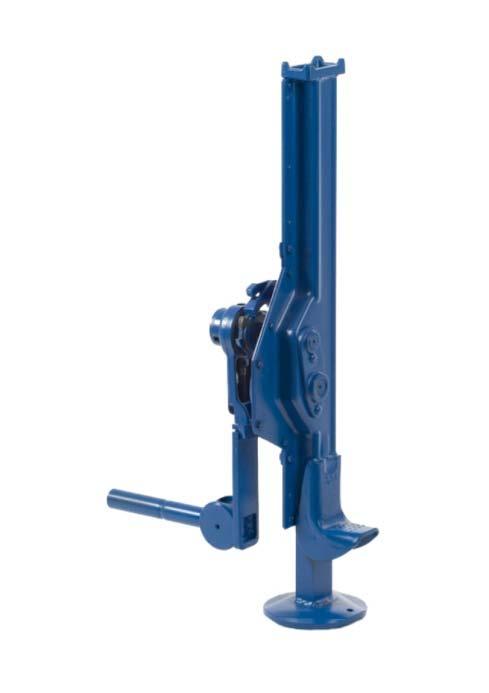

7 ZVEDÁKY RUČNÍ Zvedák hřebenový patkový HZ Typ Ovládací síla Nosnost Hmotnost 550 N na klice 5 t (hlavice) HZ 23 kg 330 N na páce 3,50 t (opěra) 0 4 týdny ZVEDÁKY RUČNÍ

8 ZVEDÁKY RUČNÍ Zvedák hřebenový kontejnerový CON Typ Ovládací síla Nosnost Hmotnost NOC-W 380 N 2,50 t 12,80 kg NOC-W 550 N 5,00 t 22,10 kg CON 380 N 2,50 t 11,40 kg CON 550 N 5,00 t 19,00 kg 0 4 týdny ZVEDÁKY RUČNÍ

9 ZVEDÁKY RUČNÍ Zvedák hřebenový s představitelnou opěrou VK Typ Ovládací síla Nosnost Hmotnost VK 380 N 1,80 t 15 kg VK 550 N 3,50 t 22 kg VK 540 N 7,00 t 38 kg VK 730 N 11,20 t 65 kg VK-KR* 380 N 1,80 t 16 kg VK-KR* 550 N 3,50 t 23 kg VK-KR* 540 N 7,00 t 39 kg 0 4 týdny *s řehtačkovou klikou ZVEDÁKY RUČNÍ

10 ZVEDÁKY RUČNÍ Kladkostroje řetězové Z100, Z110 Půjčovné 1-3 dny Půjčovné 4-10 dnů Půjčovné nad 10 dnů 210,00 Kč/den 200,00 Kč/den 180,00 Kč/den Typ Ovládací síla Nosnost Hmotnost Z N 0,125 t 3,60 kg Z N 0,25 t 4,80 kg Z N 0,50 t 10,00 kg Z N 1,60 t 25,00 kg Z N 3,20 t 36,50 kg Z N 5,00 t 57,00 kg Z N 7,50 t 70,00 kg 0 4 týdny ZVEDÁKY RUČNÍ

11 Zvedáky lanové ZVEDÁKY RUČNÍ Půjčovné 1-3 dny Půjčovné 4-10 dnů Půjčovné nad 10 dnů 250,00 Kč/den 230,00 Kč/den 210,00 Kč/den Typ Ovládací síla Nosnost Hmotnost N 0,80 t 11,00 kg N 1,60 t 21,50 kg N 3,20 t 33,00 kg 0 4 týdny ZVEDÁKY RUČNÍ

12 VZPĚRY MECHANICKÁ VZPĚRA MVZ K 24 MECHANICKÁ VZPĚRA MVZ TH 29 ÚVOD

13 VZPĚRY Mechanická vzpěra MVZ K 24 Jmenovité zatížení (únosnost) Výška vzpěry min. Výška vzpěry max. Hmotnost bez zvedáku 220 kn mm mm 130 kg 6 8 týdnů VZPĚRY

14 VZPĚRY Mechanická vzpěra MVZ TH 29 Jmenovité zatížení (únosnost) Výška vzpěry min. Výška vzpěry max. Hmotnost bez zvedáku 280 kn mm mm 150 kg 6 8 týdnů NOVINKA VZPĚRY

15 MANIPULAČNÍ ZAŘÍZENÍ PNEUMATICKÁ MANIPULAČNÍ ZAŘÍZENÍ MZP MANIPULAČNÍ ZAŘÍZENÍ MZP TAŽNÁ KOČKA TK TAŽNÁ KOČKA TK 12 MANIPULAČNÍ KOČKA MK 3,2t ÚVOD

16 MANIPULAČNÍ ZAŘÍZENÍ PNEUMATICKÁ Manipulační zařízení pneumatická MZP Nosnost 1,60 t/3,20 t/5 t Pracovní tlak 0,40 0,60 MPa Výkon motoru 1,10 1,80 kw Zvedací rychlost 0,90 1 m.min -1 Základní zdvih 2/3 m Hmotnost 32/48/65 kg 4 5 týdnů MANIPULACE

17 MANIPULAČNÍ ZAŘÍZENÍ PNEUMATICKÁ Manipulační zařízení pneumatická MZP pro ZD Půjčovné 1-3 dny Půjčovné 4-10 dnů Půjčovné nad 10 dnů 500,00 Kč/den 475,00 Kč/den 445,00 Kč/den Nosnost 3,20 t/4 t Pracovní tlak 0,40 0,60 MPa Výkon motoru 1,80 kw Zvedací rychlost 0,90 1 m.min -1 Základní zdvih 3 m Hmotnost 48/65 kg 4 5 týdnů MANIPULACE

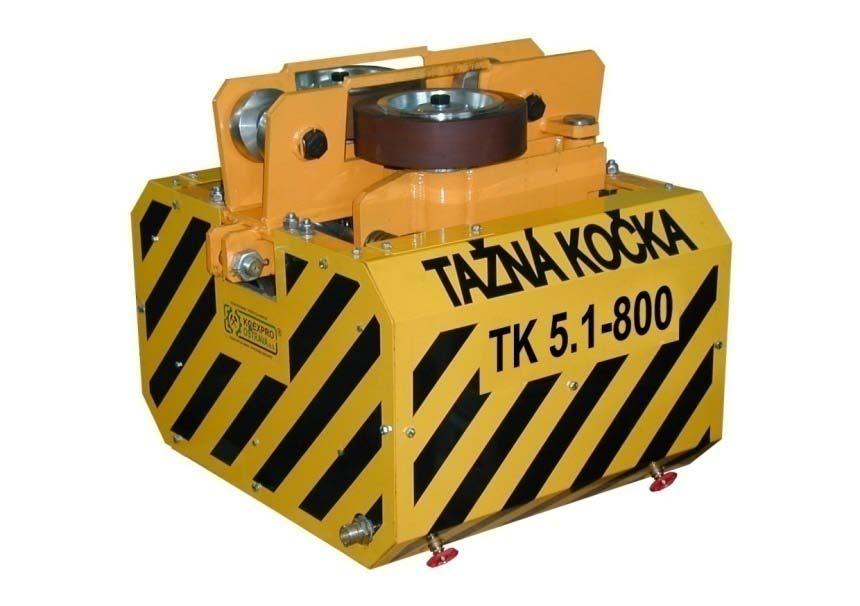

18 MANIPULAČNÍ ZAŘÍZENÍ PNEUMATICKÁ Tažná kočka TK Tažná síla N Pracovní tlak 0,40 0,60 MPa Rychlost pojezdu na rovině 24 m.min -1 Spotřeba vzduchu 2x3,70 m 3.min -1 Úklon dopravy 20º Hmotnost 348 kg 6 8 týdnů MANIPULACE

19 MANIPULAČNÍ ZAŘÍZENÍ PNEUMATICKÁ Tažná kočka TK 12 NOVINKA Tažná síla N Brzdná síla N Rychlost pojezdu na rovině 24 m.min -1 Instalovaný příkon 2x5 kw Úklon dopravy 20º Provozní tlak vzduchu min. 0,40 MPa Hmotnost 581 kg 6 8 týdnů Půjčovné 1-3 dny Půjčovné 4-10 dnů Půjčovné nad 10 dnů 1 280,00 Kč/den cena dohodou cena dohodou MANIPULACE

20 MANIPULAČNÍ ZAŘÍZENÍ PNEUMATICKÁ Manipulační kočka MK 3,2t Nosnost 3,20 t Zdvih 3 m Rychlost zvedání 1 m.min -1 Spotřeba vzduchu 3,70 m 3.min -1 Hmotnost 48 kg 6 8 týdnů MANIPULACE

21 MANIPULAČNÍ ZAŘÍZENÍ HYDRAULICKÁ MANIPULAČNÍ ZAŘÍZENÍ MZH MANIPULAČNÍ ZAŘÍZENÍ MZH MANIPULAČNÍ KOČKA TKH 12 ÚVOD

22 MANIPULAČNÍ ZAŘÍZENÍ HYDRAULICKÁ Manipulační zařízení hydraulická MZH Nosnost 3 t/5 t Pracovní tlak 16 MPa Zvedací rychlost 0,90 1,68 m.min -1 Hmotnost 60/72 kg 8 10 týdnů Pracovní kapalina: hydr. olej o viskozitě 46 mm 2.s -1 při 40ºC MANIPULACE

23 MANIPULAČNÍ ZAŘÍZENÍ HYDRAULICKÁ Manipulační zařízení hydraulická MZH pro ZD Nosnost 3 t/4 t Pracovní tlak 16 MPa Zvedací rychlost 0,90 1,68 m.min -1 Hmotnost 60/72 kg 8 10 týdnů Pracovní kapalina: hydr. olej o viskozitě 46 mm 2.s -1 při 40ºC MANIPULACE

24 MANIPULAČNÍ ZAŘÍZENÍ HYDRAULICKÁ Tažná kočka hydraulická TKH 12 Tažná síla N Pracovní tlak 16 MPa Rychlost pojezdu na rovině 24 m.min -1 Úklon dopravy 20º Hmotnost 815 kg týdnů Pracovní kapalina: hydr. olej o viskozitě 46 mm 2.s -1 při 40ºC MANIPULACE

25 POJÍZDNÁ MANIPULAČNÍ ZAŘÍZENÍ POJÍZDNÉ MANIPULAČNÍ ZAŘÍZENÍ PNEU. PMZP POJÍZDNÉ MANIPULAČNÍ ZAŘÍZENÍ HYDR. PMZH KLADKOSTROJE POJÍZDNÉ PNEU. KPP ÚVOD

26 POJÍZDNÁ MANIPULAČNÍ ZAŘÍZENÍ Pojízdné manipulační zařízení pneumatické PMZP Typ PMZP 2x3,2t PMZP 2x4t Nosnost 2x3,20 t 2x4 t Zdvih základní 3 m 3 m Počet nosných pramenů na jednom MZP 1 2 Rychlost zdvihu min. MZP 1 m.min -1 0,90 m.min -1 Instalovaný příkon 2x1,80 kw 2x1,80 kw Spotřeba vzduchu při chodu naprázdno 2x3,70 m 3.min -1 2x3,70 m 3.min -1 Max. úklon týdnů 4 5 týdnů MANIPULACE

27 POJÍZDNÁ MANIPULAČNÍ ZAŘÍZENÍ Pojízdné manipulační zařízení hydraulické PMZH Typ PMZH 2x3,2t PMZH 2x4t Nosnost 2x3,20 t 2x4 t Zdvih základní 3 m 3 m Počet nosných pramenů na jednom MZH 1 2 Rychlost zdvihu min. 1,68 m.min -1 0,90 m.min -1 Instalovaný příkon 2x4 8 kw 2x4 8 kw Tlak pracovního média 16 MPa 16 MPa Max. úklon týdnů 6 8 týdnů MANIPULACE

28 POJÍZDNÁ MANIPULAČNÍ ZAŘÍZENÍ Kladkostroje pojízdné pneumatické KPP Výkon motoru zdvih/pojezd 1,10 (1,80)/0,80 kw Pojezdová rychlost 10 m.min -1 Nosnost 1,60 t/3,20 t/5 t Zdvih 2 max. 12 m Pracovní tlak 0,40 0,60 MPa Hmotnost kg 6 8 týdnů MANIPULACE

29 OVLÁDAČE JEDNOTKA OVLÁDACÍ JOP JEDNOTKA OVLÁDACÍ JOH OVLÁDAČ ZÁVĚSNÝ OPZ 1 ÚVOD

30 OVLÁDAČE Jednotka ovládací pneumatická JOP, JOPF Pracovní tlak 0,40 0,60 MPa Max. průtok vzduchu 4 m 3.min -1 Přípojka na zdroj vzduchu RD 32 Připojovací hadice (DN) 16 mm Hmotnost 16,50 34,90 kg 4 5 týdnů OVLÁDAČE

31 OVLÁDAČE Jednotka ovládací hydraulická JOH 1, JOH 2 Pracovní tlak 16 MPa Max. průtok vzduchu m 3.min -1 Přípojka na zdroj hydr. média 2xM 16x1,50 Připojovací hadice (DN) 8 mm Hmotnost kg 4 5 týdnů OVLÁDAČE

32 OVLÁDAČE Ovládač pneumatický závěsný OPZ 1 Pracovní tlak 0,60 MPa Max. průtok vzduchu 4 m 3.min -1 Přípojka na zdroj stl. vzduchu DN 16 mm Připojovací hadice (DN) 16 mm Hmotnost (s krytem/bez krytu) 3/3,40 kg 4 5 týdnů OVLÁDAČE

33 MANIPULAČNÍ ZAŘÍZENÍ STABILNÍ STABILNÍ ZAŘÍZENÍ SZZH 5 STABILNÍ ZAŘÍZENÍ SZZH 5/1 STABILNÍ ZAŘÍZENÍ SZZH 6 ÚVOD

34 MANIPULAČNÍ ZAŘÍZENÍ STABILNÍ Stabilní zvedací zařízení hydraulické SZZH 5 Nosnost 5 t Pracovní tlak 16 MPa Rozsah zdvihu 0,14 m.s -1 Zdvih 1 m Hmotnost kg 8 10 týdnů Pracovní kapalina: emulze HFA min.1,50% koncentrace STABILNÍ ZAŘÍZENÍ

35 MANIPULAČNÍ ZAŘÍZENÍ STABILNÍ Stabilní zvedací zařízení hydraulické SZZH 5/1 Nosnost Pracovní tlak 5 t 16 MPa Rozsah zdvihu 0,10 m.s -1 Zdvih Hmotnost 2 m kg 8 10 týdnů Pracovní kapalina: emulze HFA min. 2-3 % koncentrace nebo hydr. olej o viskozitě 46 mm 2.s -1 při 40ºC STABILNÍ ZAŘÍZENÍ

36 MANIPULAČNÍ ZAŘÍZENÍ STABILNÍ Stabilní zvedací zařízení hydraulické SZZH 6 Nosnost 6 t Pracovní tlak 22 MPa Rozsah zdvihu 0,14 m.s -1 Zdvih 1,80 m Hmotnost kg 8 10 týdnů Pracovní kapalina: hydr. olej o viskozitě 46 mm 2.s -1 při 40ºC STABILNÍ ZAŘÍZENÍ

37 TAŽNÉ PROSTŘEDKY PORUBOVÝ MANIPULÁTOR PM 15 ÚVOD

38 TAŽNÉ PROSTŘEDKY Porubový manipulátor PM 15 Tažná síla 150/75 kn Pojezdová rychlost na rovině 6/4 m.min -1 Pracovní tlak 32/16 MPa Světlost přívodní hadice 10 mm Hmotnost 65 kg 6 8 týdnů Půjčovné 1-3 dny Půjčovné 4-10 dnů Půjčovné nad 10 dnů 770,00 Kč/den 720,00 Kč/den 670,00 Kč/den TAŽNÉ PROSTŘEDKY

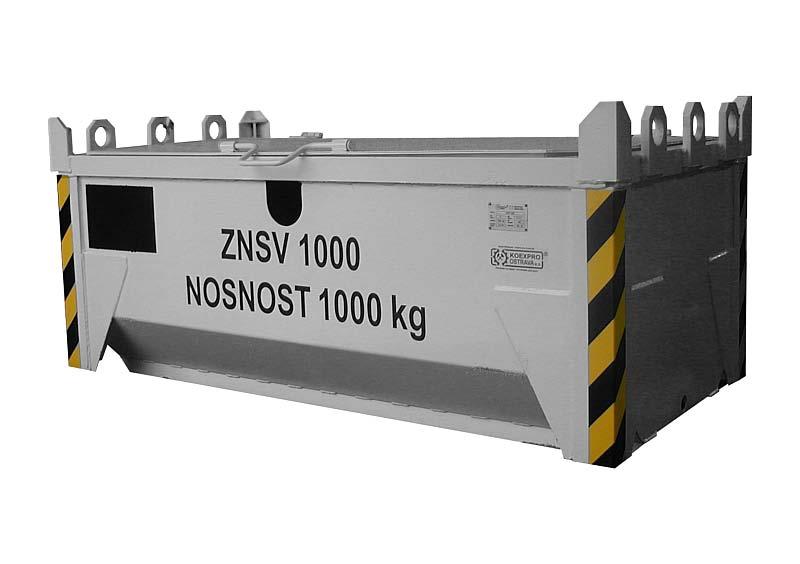

39 DOPLŇKOVÉ PROSTŘEDKY VOZÍK POMOCNÝ VP 50 UNIVERZÁLNÍ KLADKA JKL 231 UNIVERZÁLNÍ KLADKA JKL 42/1 KLADKA ODKLOPNÁ KO 2x60 KONTEJNER ČELBOVÝ KC 1000 KONTEJNER ČELBOVÝ K 7500 ZÁVĚSNÝ NOSIČ ZNČ 3500 ZÁVĚSNÝ NOSIČ ZNSV 1000 ZÁVĚSNÝ NOSIČ ZNSV m ZÁVĚSNÝ NOSIČ ZNP ÚVOD

40 DOPLŇKOVÉ PROSTŘEDKY Vozík pomocný VP 50 Nosnost 50 kg Rychlost dopravy 5 km.hod -1 Úklon dopravy 30º Hmotnost 5,10 kg 4 5 týdnů DOPL. PROSTŘEDKY

41 DOPLŇKOVÉ PROSTŘEDKY Univerzální kladka JKL 231 Zatížení kladky Průměr lana Průměr kladky Hmotnost 2x6 (12) kn 16 mm 120 mm 4,30 kg do 2 týdnů DOPL. PROSTŘEDKY

42 DOPLŇKOVÉ PROSTŘEDKY Univerzální kladka JKL 42/1 Půjčovné 1-3 dny Půjčovné 4-10 dnů Půjčovné nad 10 dnů 70,00 Kč/den 70,00 Kč/den 65,00 Kč/den Zatížení kladky Průměr lana Průměr kladky Hmotnost 2x46 (92) kn 20 mm 128 mm 11,60 kg do 2 týdnů DOPL. PROSTŘEDKY

43 DOPLŇKOVÉ PROSTŘEDKY Kladka odklopná KO 2x60 kn a KO 2x60/22 Zatížení kladky Průměr lana Průměr kladky Hmotnost 2x60 kn 20 mm 142 mm 25 kg do 2 týdnů DOPL. PROSTŘEDKY

44 DOPLŇKOVÉ PROSTŘEDKY Kontejner čelbový KC 1000 Typ závěsné dráhy profil I 55 Typ nosných vozíků TDS 4 N Nosnost kontejneru kg Nádoba kontejneru (š x d) 800x2 000 mm Vahadlo (š) 830 mm Hmotnost nádoby kontejneru 184 kg 4 5 týdnů DOPL. PROSTŘEDKY

45 DOPLŇKOVÉ PROSTŘEDKY Kontejner čelbový K 7500 Typ závěsné dráhy profil I 55 Typ nosných vozíků TDS 4 N Délka spojovací tyče mm Nosnost kg Vlastní hmotnost 326 kg 4 5 týdnů DOPL. PROSTŘEDKY
