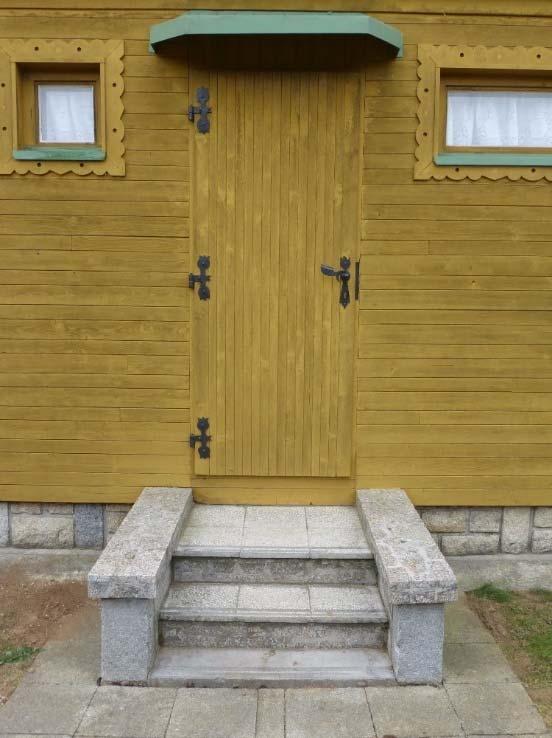

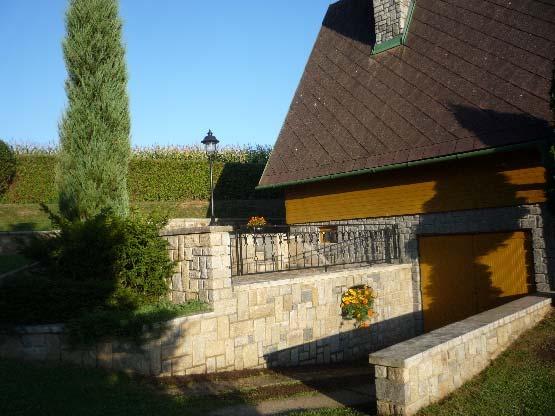

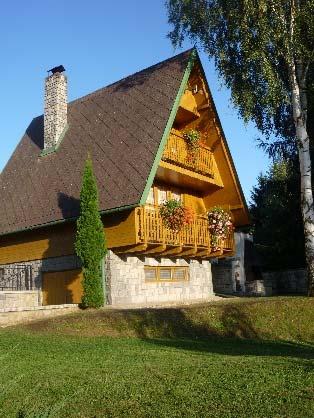

1 Příloha č.1 k dokumentu URP Počet listů: 13 ZÁKLADNÍ ÚDAJE A POPIS CHATY PRO INDIVIDUÁLNÍ REKREACI Pohled na zadní štít s vchodem do chaty po kamenných schodech Detail vchodu do chaty Zmenšeniny pohledů použitých v popisu pozemku a pohled na chatu v provozu z prostoru za skalkou Základní data stavby: Zastavěná plocha: - základní, limitem daná a obvodem suterénu vymezená 36 m 2 (tvar obdélník 650 x 554 cm) - včetně průmětu obvodu nadzemní části stavby 42 m 2 (tvar obdélník 750 x 560 cm)

2 Užitná plocha: suterén 29 + vrchní stavba přízemí 37 + podkroví m 2 (navíc půda 10 m 2 ) Obestavěný prostor: spodní stavba 93,6 + vrchní stavba 170,9 + půda 24,1 288,6 m 3 Výška stavby nad soklem suterénu 670 cm Výška základního podlaží (od podlahy k obloženým stropním trámům): 230 cm Výška podkroví: 220 cm Výška suterénu: 230 cm Situace, určení stavby: Situace a určení stavby chaty pro individuální rekreaci, jak je dokumentována na titulním listu této přílohy, vyplývá rovněž z dostatečně podrobného základního popisu rekreačního pozemku s obrazovou a výkresovou dokumentací a ostatních příloh. Architektonické a provozní řešení stavby: Kromě podmínek daných stavebním povolením byl pro výše uvedené řešení vzat v úvahu tvar a svažitost pozemku, jeho výhodná jihozápadní orientace, jakož i možnost napojení na elektrovodnou síť a případně i na vodní zdroje v rámci chatové osady. S ohledem na změny podmínek po započetí realizace stavby a nutnost neúměrně vysokého, jinak nevyužitelného soklu, pak tato byla řešena změnou projektu jako plně podsklepený objekt s jedním základním podlažím, obyvatelným podkrovím a nízkou půdou v hřebenu. Objevem pramenného lasa při výkopu základů pak bylo možno v suterénu realizovat dostatečně vydatnou sklepní studnu s vodárnou typu DARLING. Členění suterénu pak umožňuje garážování osobního vozidla nebo tento dostatečně velký prostor využívat jako dílnu, dále kromě tohoto prostoru a technické místnosti se sklepní studnou a vodárnou jsou v podsklepení zřízeny dva dveřmi uzavíratelné malé sklady a jeden k témuž účelu využitelný menší otevřený prostor. Při vstupu do suterénu byl také ve výklenku vlevo zřízen mycí kout s umyvadlem a pouze s tekoucí vodou bez ohřívače. Vjezd do podsklepení je řešen dvoukřídlými dřevěnými vraty a přirozené osvětlení tohoto prostoru denním světlem umožňuje podlouhlé třídílné okno ve štítovém soklu. Malým oknem je opatřen také uzavíratelný rohový sklad, původně uvažovaný jako sklad potravin. Původně projektovaná vrchní stavba byla plošně zvětšena vysunutím lodžií s přesahem suterénu v přední části o cca 1 m a kolmého lícního pláště po jeho bocích a u zadního štítu o cca 3 cm. Přístup do základního podlaží je s ohledem na charakter pozemku a zvolený poměrně ostrý sklon níže osazené střechy typu A řešen dveřmi ze zadního štítu, a to po dvou stupních k soklu ladícího krátkého schodiště s kamennými postranicemi na mohutném základu - viz snímek zadního štítu chaty na titulním listu této přílohy. V základním podlaží se nachází malá předsíň se šatnovým koutem, společná umývárna a WC, a především hlavní společenská místnost, opticky rozdělená příčným krbovým tělesem tak, že odděluje malý kuchyňský kout a prostor s klasickými kamny pro běžné lokální vytápění. Přirozené osvětlení tohoto prostoru je řešeno třídílným, tzv. francouzským oknem uprostřed s prosklenými dveřmi, umožňujícími vstup do tento společenský prostor rozšiřující spodní balkónové lodžie s výhledem směrem do údolí. Celé základní podlaží je opatřeno téměř výhradně vestavěným, ve společenské místnosti s bílými omítkami a modřínovými obklady v horní sešikmené části bočních stěn, k tomu přizpůsobeným stylovým nábytkem. V zájmu stylového přizpůsobení exteriéru a interiéru chaty i zvýšení možnosti akumulace tepla je opracovaná žula použita i na konstrukci spodní části krbového tělesa a na vnitřní sokly, na nichž je část nábytku usazena. Celé viz snímky níže: 2

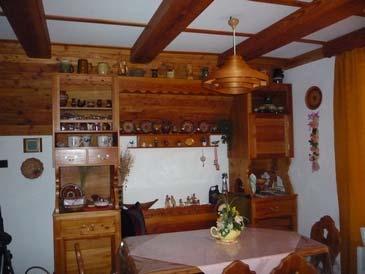

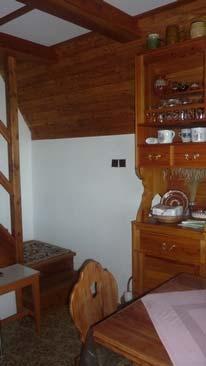

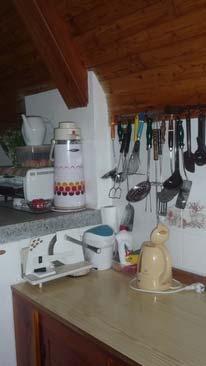

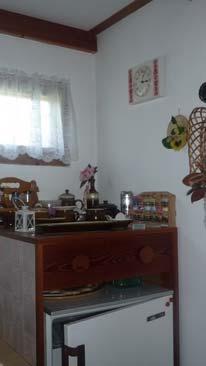

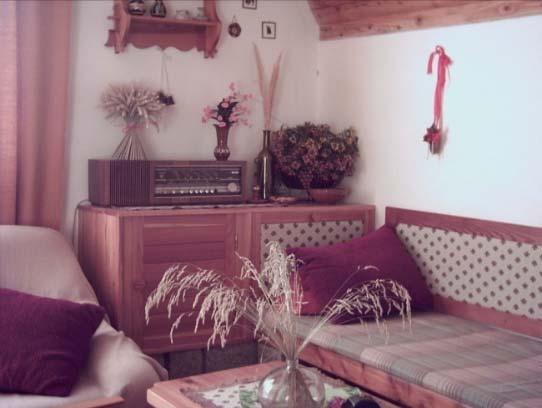

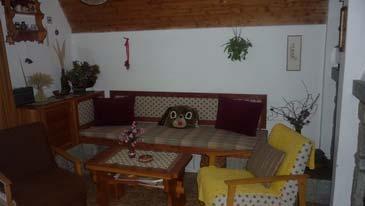

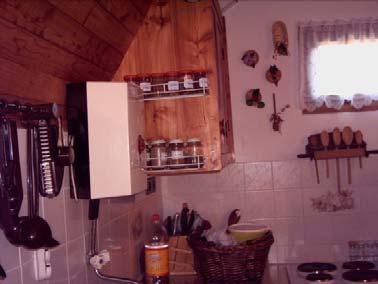

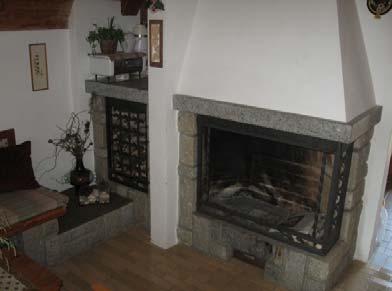

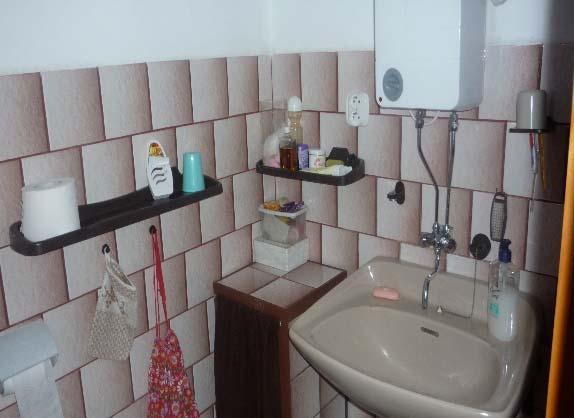

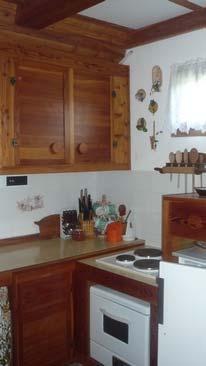

3 Soubor snímků dokumentující vybavení obytné společenské místnosti v základním podlaží Snímky kuchyňského koutu, nábytek je usazen na cca 15 cm vysokém kamenném soklu. Šatní kout v předsíni, umyvárna + WC a vnitřní stěna vedle umyvadla, do niž se zasouvají dveře Přístup do podkroví je řešen z dvoustupňové podesty vlevo od jídelního koutu (viz snímek výše v druhé řadě vpravo) po modřínovém schodišti, přiléhajícím ke stěně oddělující společenskou místnost od předsíně a umývárny. Kromě dvou posledních schodišťových stupňů jsou ostatní stupně podepřeny, a tedy uzavřeny, podstupnicemi lícem rovněž z modřínu. Pod levou schodnicí byla instalována obílená dřevotříska a takto vzniklý prostor v klínu pod schodištěm byl uzavřen posuvnými dveřmi, který slouží k uskladnění úklidových a jiných pro zajištění vnitřního provozu nutných potřeb. 3

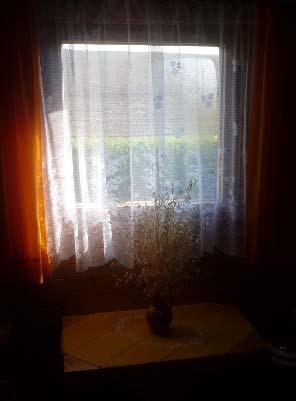

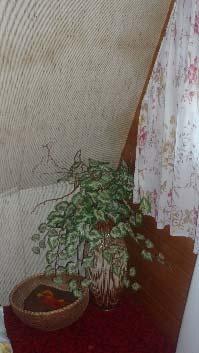

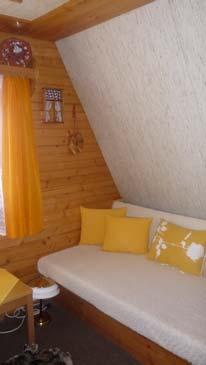

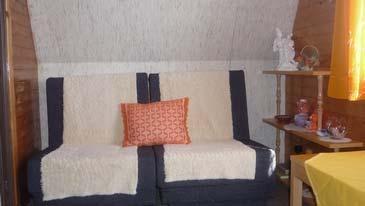

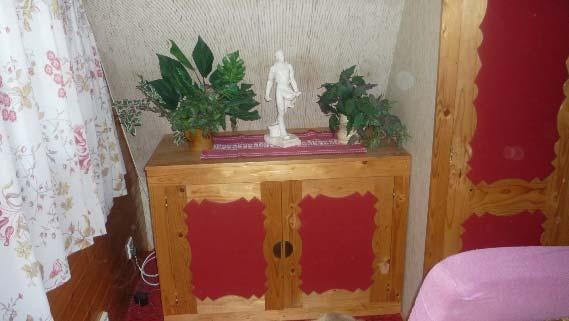

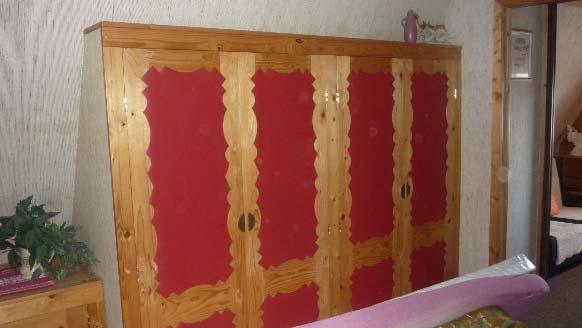

4 Prostor v podkroví je rozdělen příčkou se zasouvacími dveřmi na větší ložnici pro rodiče a menší prostor po druhé straně horní podesty, uzavíratelný zavěšenými shrnovacími dveřmi, slouží jako pokojík pro děti nebo jiné rodinné příslušníky či hostující osoby. Rovněž ložnice rodičů je zařízena především vestavěným nábytkem, a to dvojitou skříní a prádelníkem, opatřených dvoukřídlovými dvířky s vyřezávanými rámy z přírodního dřeva a uprostřed vypolstrovanými červenou koženkou. Obdobně je řešena stabilní manželská dvojpostel rovněž s vyřezávanými a uprostřed stejně vypolstrovanými pelestmi. U vnitřní dělící stěny je dvojitá police na knihy a za ní v koutu po straně postele je místo nočního stolku taburet, v protějším koutu váza. Pokojík je vybaven vestavěným rozkládacím gaučem, dvěma rozkládacími křesly, rovněž dvojitou policí na knihy a menším stolkem. Ve stěně za křesly je zřízen dvoukřídlými dvířky uzavíratelný prostor na uskladnění lůžkovin. Přirozené osvětlení a větrání je v pokojíku řešeno čtvercovým dvojitým vyklápěcím oknem a v ložnici dvojitě prosklenými dveřmi na horní lodžii s dvojitými, v úhlu střechy sešikmenými okny po obou stranách. Taburet a ostatní nevestavěné vybavení je dle možností či podle potřeby volitelné. Vestavěný nábytek viz níže: Nahoře ložnice, níže pokojík Jak je patrno z obrázků výše, štítové stěny a boční obložení komínového tělesa, jakož i oboustranně dělící stěna pokojíku a jednostranně ze strany schodiště také dělící stěna ložnice jsou obloženy smrkovými palubkami, ostatní stěny jsou polepeny textilní tapetou. Smrkovými palubkami je rovněž obložen strop nad podestou včetně poklopu zakrývajícího otvor vstupu na půdu. Jak je patrno z obrázku výše vpravo dole, kde je zachycena část stropu, jsou stropy v podkroví řešeny imitací kazet pomocí kombinace smrkových obkladů a bílého sololitu. Jak je patrno z druhé řady snímků na listu č. 3, obdobný kazetový princip byl uplatněn také při 4

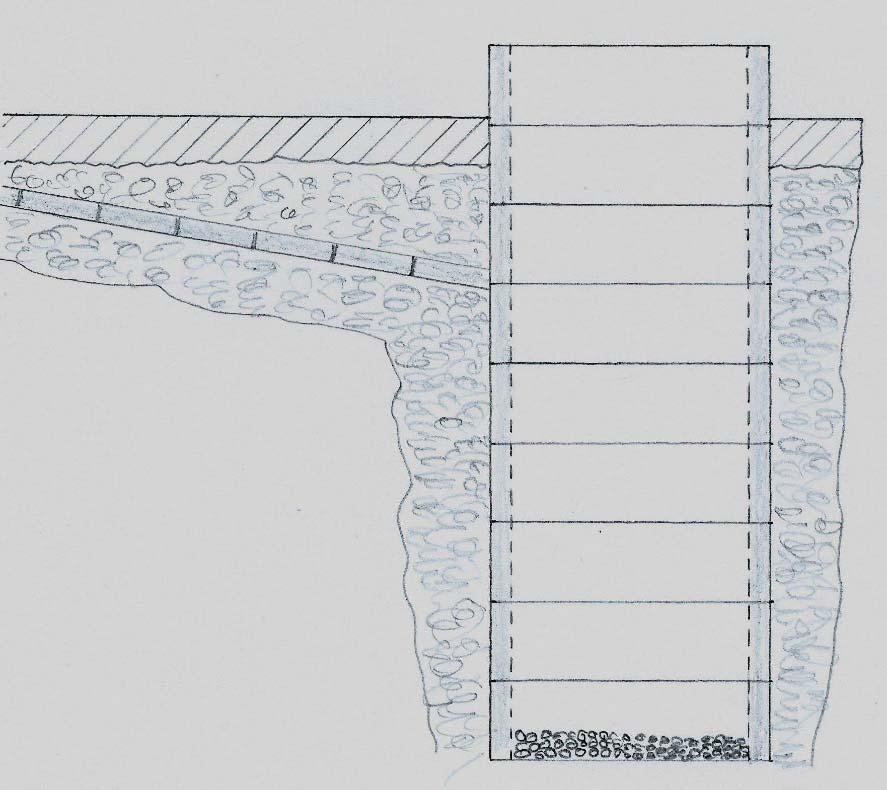

5 řešení stropu společenské místnosti v základním podlaží, který je však díky použití tmavšího modřínu, a to včetně obkladů stropních trámů (dolních kleštin), mnohem působivější. Povrch podlah v předsíni, umyvárně, kuchyňském koutu včetně průchozího prostoru s klasickými kamny a prostoru před krbovým ohništěm, je pokryt keramickými dlaždicemi. Zbytek podlahy v základním podlaží je pokryt PVC linoleem a v podkroví je použito kobercové krytí. Z praktických důvodů je koberec použit i ke krytí dlaždic v předsíni, který tak snižuje riziko uklouznutí po vstupu z mokrého trávníku. Stavebně technické řešení: Základem stavby je železobetonová deska zesílená po okrajích zahloubenými betonovými pásy a v prostoru pod komínovým tělesem obdobně s přesahem zesílená vytvořením mohutného betonového kvádru. Ještě před zahájením betonářských prací byla vyhloubena, betonovými skružemi osazena a udusaným štěrkem obsypána sklepní studna viz snímek níže: Snímek nekótovaného výkresu sklepní studny: (Vnitřní průměr skruží je 100 cm, výška 30 cm, tloušťka stěny 9 cm). Za účelem lepší průchodnosti podzemních vod ze zvodněných vrstev podloží byl od objeveného pramenného lasa ke studni vytvořen kanál z rovněž dobře udusaného štěrku, jak je také patrno na snímku výkresu na následujícím listu. Na rozdíl od snímku výše, v řezu na tomto výkresu však nejsou zakresleny na dně průsakového kanálu pod štěrkem ještě položené meliorační trubky. A také zde bylo opomenuto zakreslit rozšíření základové desky (včetně základových pásů po obvodu) na každé straně o cca 10 cm pro cihelné zdivo k vytvoření isolační vany do úrovně okolního terénu s použitím asfaltu a dvojité vrstvy isolační lepenky IPA. 5

6 SUTERÉN VČETNĚ ZÁKLADŮ A PRŮSAKOVÉHO KANÁLU V ŘEZU A A 1 : 50 Stěny do úrovně okolního terénu byly vyzděny z cihelných bloků 36 x 24 x 15 cm, nad úrovní terénu pak na vnitřní straně převážně z maloformátových cihel CDM nebo také z užších klasických plných cihel v případě, že obklady soklu nad terénem opracovanými žulovými kvádry (haklíky) v některém místě byly poněkud širší a bylo by je nebo cihly CDM zeštíhlovat. Dlouhý nadokenní překlad nad trojdílným sklepním oknem v čelní stěně suterénu byl proveden železným dvojitým profilem I 14, železobetonový věnec nad zdivem suterénu byl vyztužen párem 14 mm roxorů s přivařenými kotvami pro uchycení dřevěné rámové konstrukce vrchní stavby. Komínové těleso bylo do úrovně střechy vyzděno rovněž z cihel CDM okolo komínových průduchů z Schiedel šamotových vložek o světlosti 15 cm pro klasická kamna a 20 cm pro vnitřní krb, nad úrovní střechy pak byly komínové průduchy obloženy obdobně, jako sokl, opracovanými žulovými haklíky. Ústí komína je překlenuto tvarovanou stříškou z 2 mm plechu, uchycenou na stojkách z ocelové 16 mm kulatiny, to celé pak povrchově upraveno kovářským černěním. Strop suterénu byl směrem od budoucího vchodu vytvořen rovněž 5 železnými překlady profilu I 18, v mezipolí proloženými hurdiskami o velikosti 100 x 25 x 8 cm, v prvním poli polovičními. Na poslední I profil byly v projektem daných roztečích 6

7 navařeny úhelníky z pásové oceli 50 x 8 mm, jimiž byly přichyceny k němu příčně uložené trámy 14 x 18 cm, přesahující zdivo suterénu v přední části o cca 1 m pro vysunutí lodžií před půdorysný rámec základní desky. Na boky trámů byly přilepeny a přibity dřevěné lišty 5 x 8 cm, na něž byl stejným způsobem upevněn spodní prkenný záklop a po vyplnění takto vzniklého prostoru tepelnou izolací byl stejným způsobem zaklopen shora. Následoval cca 5 cm silný betonový potěr nad záklopem prokládaný železnými pruty, mezi železnými překlady nad hurdiskami bez železných prutů. Po instalaci části elektrických rozvodů, ukládaných pod povrch podlahy, následovalo vyrovnání podlah další vrstvou betonu tak, aby bylo možno provést finální záklop podlahy konzervovanou dřevotřískou v místech, kde měla být podlaha pokryta PVC linoleem, a zbytek plochy byl vyrovnán tak, aby povrch později aplikované keramické dlažby byl ve stejné úrovni, jako rovněž později na dřevotřísku nalepené linoleum. Při montáži dřevěné konstrukce vrchní stavby byly mezi železobetonový věnec a dřevěné pozednice vloženy pásy izolační lepenky IPA. Skelet vrchní stavby tvoří kolmé rošty po obvodu železobetonového věnce, po stranách vysunuté o boční stěny lodžie za linii čelní stěny suterénu, a krokevní áčkový krov. Rošty jsou vyrobeny ze smrkových hranolů profilů 10 x 12 a 10 x 10 cm, přičemž horní okraj roštu z hranolu 10 x 10 současně tvoří spodní vaznice, ze stejných hranolů jsou i horní vaznice, krokve jsou z hranolů 8 x 14 cm a spodní i horní kleštiny jsou z profilů 4 x 14 cm. Po vnějším zaklopení svislých roštů konzervovanými prkny tloušťky 2,2 cm a instalaci elektrických rozvodů a vodovodních trubek, byla jednotlivá pole roštů vyplněna pláty čedičové tepelně isolační vlny, a stejnými prkny zaklopena zevnitř. Obdobný postup byl aplikován také u sešikmených stěn, kde však místo čedičové vlny byla tepelná izolace mezi z vnitřní strany stejnými prkny zaklopenými krokvemi, a mezi horními kleštinami, řešena vápenným mlékem konzervovanými a prachovým cementem vytvrzovanými pilinami (izolační vápenocementový pilinobeton). Rovněž k záklopu horních kleštin, tvořící současně podlahu půdy, byla použita konzervovaná prkna o tloušťce 2,2 cm, finální záklop střechy byl proveden o něco silnějšími smrkovými prkny o tloušťce 2,6 cm. K vnějšímu lícnímu plášti svislých roštů byly použity smrkové palubky 10 x 1,8 a 8 x 1,8 cm + 0,8 cm péro, k podbíjení přesahu střechy a vnitřního lícního pláště lodžií pak palubky 6 x 1,4 cm + 0,8 cm péro. Podlaha spodní lodžie je z konzervovaných smrkových hoblovaných profilů 4 x 14, podlaha horní lodžie je ze stejně tlustých fošen, pokryta PVC linoleem a lemována pozinkovaným plechem. Zábradlí spodní lodžie tvoří dřevěné, vyřezávané svislé prvky, uchycené na dvou jeklech 30 x 80 mm, protažených tomu přizpůsobenými otvory dřevěných sloupků a přišroubovaných na okraji k čelům svislých stěn. Sloupky z hranolů 10 x 10 cm jsou dole ukotveny ve vysunutých balkónových trámech a nahoře jsou propojeny stejně širokým T profilovým madlem, rovněž po stranách uchyceným do čel bočních stěn. Zábradlí horní lodžie je principiálně řešeno shodně, ovšem bez sloupků, a místo jeklů jsou pro uchycení stejných svislých prvků použity vhodně dimenzované dřevěné lišty. Opěrné madlo je vyrobeno z hranolu 10 x 10 cm, ukotveného přímo do sešikmených bočních stěn. K pokrytí střechy byla použita nejprve nepískovaná asfaltová lepenka, následně pak klasické červené eternitové šablony, hřebenáče a další k tomuto systému náležející prvky. Oplechování střechy z pozinkovaného plechu tloušťky 0,8 mm, okapový systém rovněž žlaby a čela žlabů 250 mm, dva kotlíky 250/80 mm, svody a výtokové koleno 80 mm, a tomu odpovídající úchytné háky a objímky. Vnitřní záklop svislého roštu a strop umyvárny v základním podlaží byl opatřen rabicovým pletivem a omítnut vápenocementovou omítkou, sešikmené části stěn byly finálně pokryty modřínovými palubkami. Všechen dřevěný vestavěný nábytek, vyřezávaný selský stůl 7

8 se židlemi a vnitřní palubkové obklady, byly opatřeny více vrstvami transparentního laku. V podkroví byl vnitřní prkenný záklop stěn zdvojen 1,8 cm silnými dřevotřískovými deskami (přišroubovanými na první prkenný záklop) a polepen textilní tapetou. Vnější dřevěné obklady chaty byly opatřeny opakovanými nátěry luxolem barevného odstínu pinie II, okapový systém a oplechování zelenou syntetickou barvou SUPERKOV. Inženýrské sítě: Chatová oblast Vysočina II je napojena jako celek na veřejnou elektrovodnou síť, jednotlivé objekty jsou pak propojeny ve vlastní režii chataři pořízenými rozvody a přípojkami, jakož i opatřeny vlastními poměrovými měřidly. Předmětná chata je z vlastní HDS (hlavní domovní skříně), vybavené klasickými šroubovacími pojistkami s keramickými vložkami, napojena třífázově v zemi uloženým kabelem na rozvodnou skříň, umístěnou vně na soklu níže položené sousední chaty. Poměrový elektroměr, proudový chránič a jističe vnitřních elektrických okruhů jsou umístěny uvnitř na 10 mm tlusté pertinaxové desce v soklu nad HDS osazené plechové rozvodné skříně. Na druhé straně desky, obrácené do prostoru garáže v suterénu, jsou instalovány čtyři třífázové zásuvky různého typu, umožňující přímé připojení strojů, přístrojů a zařízení s různými typy třífázových zástrček. Konkrétní zapojení všech světelných i zásuvkových okruhů, včetně vyvedených ke svítidlům a zásuvkám mimo chatu, je podchyceno v samostatné příloze č. 8. K vnitřním vodovodním rozvodům z vodárny DARLING 35, umístěné nad sklepní studnou, byly použity měděné trubky a mosazné fitinky. Jimi je voda ze studny rozvedena do umyvárny + WC, do kuchyňského koutu a k umyvadlu v mycím koutu v suterénu. Kuchyňský kout i umyvárna v základním podlaží jsou vybaveny 10 litrovými průtokovými ohřívači značky TATRAMAT. Vně chaty je voda z vodárny vyvedena pozinkovanými trubkami do prostoru vnějšího krbu, ke kohoutku na zadní straně sklípku a dále do sprchového koutu s ohřevným plechovým 200 litrovým sudem a k samostatnému kohoutku ve stěně kamenného zátiší. Více o tom v Dodatku k příloze č. 7, připojeném na sedmém listu v příloze č. 6. Likvidace odpadních vod je řešena dvojím způsobem: odpadní vody ze splachovacího záchodu jsou odváděny spodním litinovým potrubím s možností čištění ze suterénu po odšroubování záklopu k tomu určeného otvoru nad kolenem, následně zaústěným do kameninové roury končící v cca 10 m 3 betonové jímce pod zemí v prostoru u vnějšího krbu. Jímka (žumpa) je obdélníkového půdorysu o rozměru 330 x 250 cm. Její dno a stěny jsou z litého betonu s DUVILAXEM o tloušťce stěn cca 18 cm. V přední části s vybíracím litinovým poklopem je pod jeho úrovní hluboká 160 cm, v zadní části je výškový odskok o cca 50 cm. Do takto vytvořené prostorové kapsy je právě zaústěna odpadní kameninová roura od splachovacího WC. Strop jímky je tvořen železobetonovými překlady o rozměrech 240 x 25 x 8 cm a cca 4 cm betonovým potěrem, po zatvrdnutí opatřeným izolací proti zatékání povrchových vod. Likvidace odpadových vod z kuchyňského dřezu a z umyvadel je spolehlivě řešena hlubokým trativodem v prostoru cca 3 m od předního okraje chaty. Jeho konstrukce je obdobná, jako u trativodu zřízeného pod zpevněnou plochou kamenného zátiší pro likvidaci odpadní vody z kohoutku na zadní straně sklípku a ze sprchového koutu, přičemž jeho vsakovací kapacita je dimenzována i pro likvidaci vody vypouštěné z tam občas přes léto užívaného nadzemního, zpravidla nafukovacího bazénu. V trativodu před chatou jsou také likvidovány srážkové vody z okapového systému na levém boku z pohledu od vchodu do chaty. 8

9 Z okapu na pravém boku jsou tyto vody odváděny do přepadu studny pod valem a dále společně s korytem před vjezdem do suterénu zachycenými srážkovými vodami přes další kameninovou jímku odtékají po povrchu terénu až do říčního koryta řeky Jihlavy, nedojde-li před tím k vsaku do půdy. Vytápění chaty je možné více způsoby. Běžné provozní vytápění vrchní stavby většinou jen časně z jara, v pozdním podzimu a v zimě je zajištěno běžnými pokojovými kamny na tuhá paliva, především dřevem. Což je, samozřejmě, možné i v chladných dnech hlavní rekreační sezóny nebo za chladných večerů, kdy je však lépe využít romantičtější pohodové vytápění krbem. Protože dle fyzikálních zákonů ohřátý teplý vzduch stoupá vzhůru, tak se oběma způsoby lokálního vytápění současně vytopí i celé podkroví. Právě pro podporu cirkulace teplého vzduchu do podkroví jsou proto poslední dva stupně schodiště ponechány otevřené bez podstupnic mimo uzavřený podschodišťový prostor. Za mimořádně chladného počasí, zejména když se již v přízemí přestalo topit, je možno zejména během noci v podkroví udržovat teplotu, přitápět nebo topit i elektrickými přímotopy. S tím bylo počítáno i při dimenzování kabelů zásuvkových obvodů do obou místností v podkroví. Kamny na tuhá paliva lze vytápět také suterén, kde jsou k tomu účelu připravena starší kamna typu PETRY s možným zaústěním kouřovodu do 15 cm průduchu komína. Avšak i v suterénu lze přitápět elektrickými přímotopy. Projektová dokumentace: ÚPRAVA PROJEKTU DLE SKUTEČNÉHO PROVEDENÍ STAVBY: Místo pouhého vysokého soklu plné podsklepení zřízení suterénu Popis: 1. Dílna garážního typu 4. Sklepní studna s vodárnou DARLING 2. Skládka paliva 5. Sklad pletiva proti okusu, zahradní nářadí 3. Sklad potravin 6. Obložený mycí kout umyvadlo, bez ohřevu 9

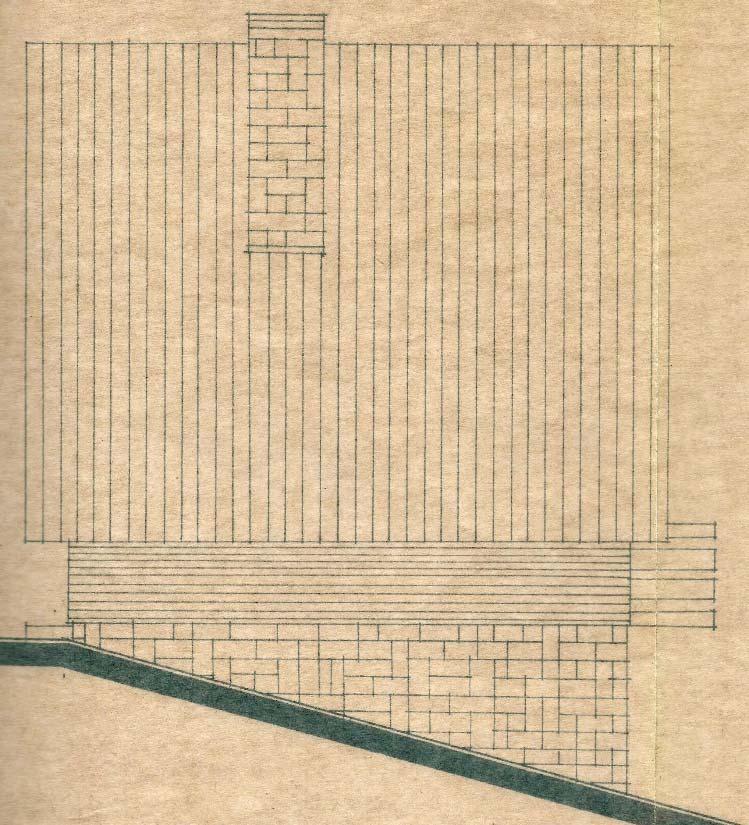

10 DŮSLEDKY ZMĚN Z BOČNÍHO VERTIKÁLNÍHO POHLEDU S ŘEZEM Zásadními změnami stavby před jejím dokončením je náhrada balkónu lodžiemi vysunutými před čelní linii základového soklu cca o 1 m včetně posunu štítové příčky až na tuto linii, čímž se odpovídajícím způsobem zvětšily vnitřní uzavřené prostory základního podlaží (přízemí) i podkroví. Druhou zásadní změnou je plné podsklepení chaty s vytvořením praktických prostor v jinak nevyužitém vysokém soklu, a to včetně možnosti zřízení dostatečně vydatné sklepní studny s domácí vodárnou, zajišťující celkové zvýšení komfortu rekreace. Boční pohled na prodlouženou vrchní stavbu a na vjezd do suterénu s řezem před linií základů OKÓTOVANÉ UPRAVENÉ PŮDORYSNÉ USPOŘÁDÁNÍ: Základní podlaží: 1. Zádveří 6. Krbové těleso Podkroví: 1. Schody 2. Šatna 7. Společenský kout 2. Pokojík dětí (hostů) 3. Umyvárna + WC 8. Jídelní kout 3. Ložnice rodičů 4. Kuchyňský kout 9. Balkónová lodžie 4. Vestavěné skříně 5. Úložný prostor 5. Lodžie 10

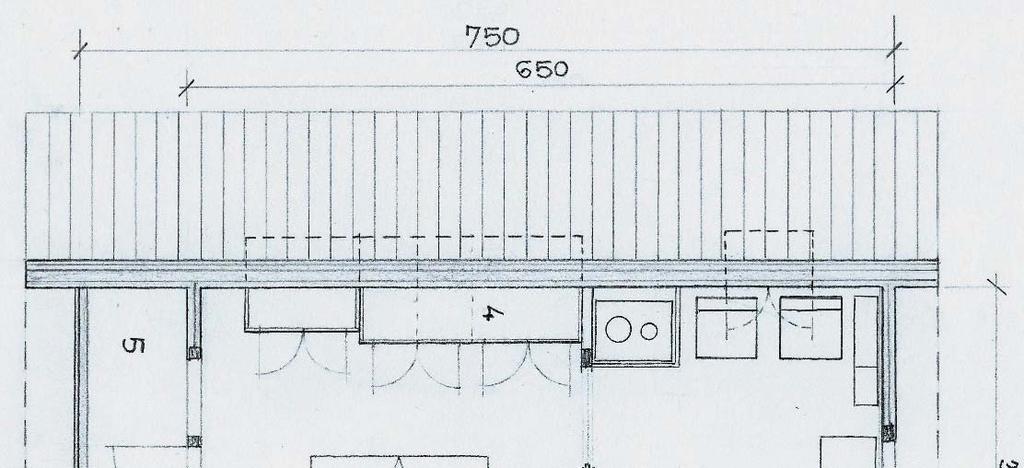

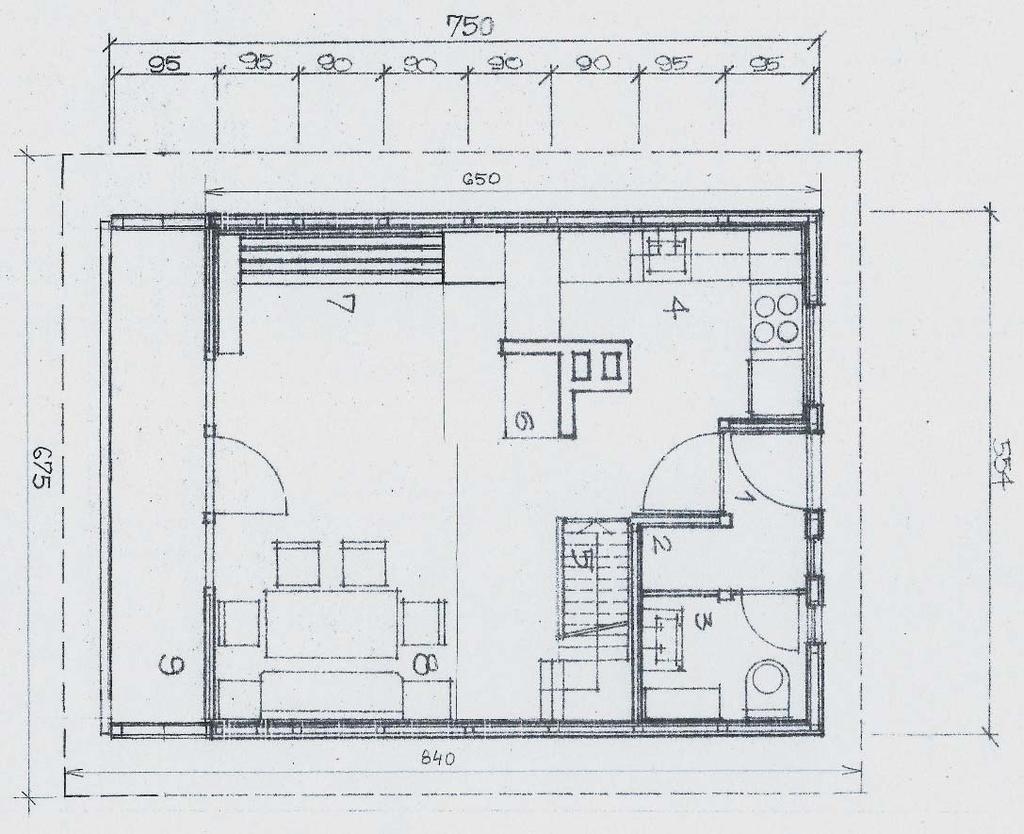

11 a) Základního podlaží (přízemí): b) Podkroví: SNÍMKY PŮVODNÍHO PROJEKTU VERTIKÁLNÍ POHLEDY VNĚJŠÍ A V ŘEZU: 11

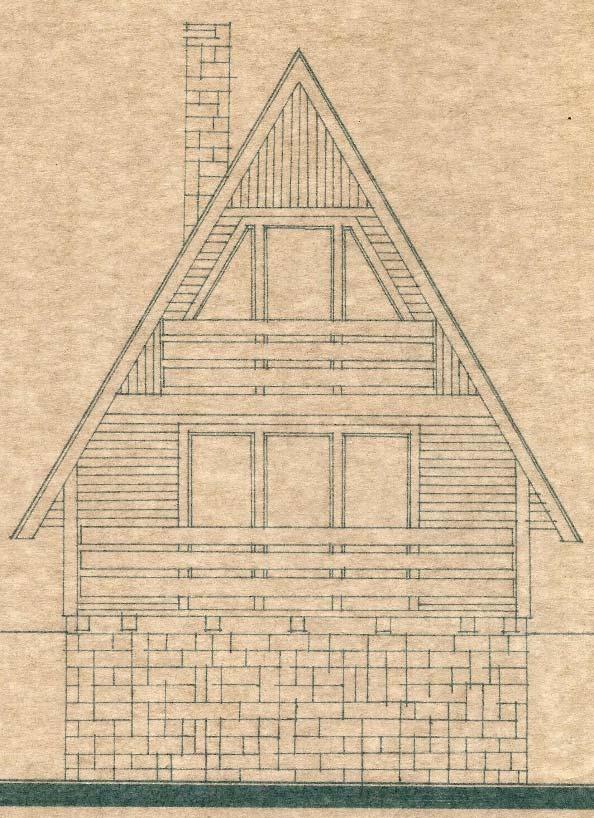

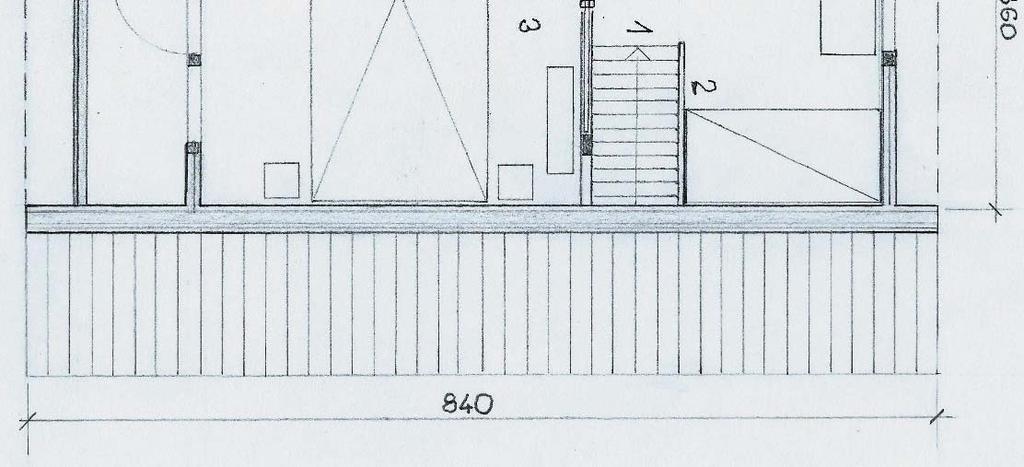

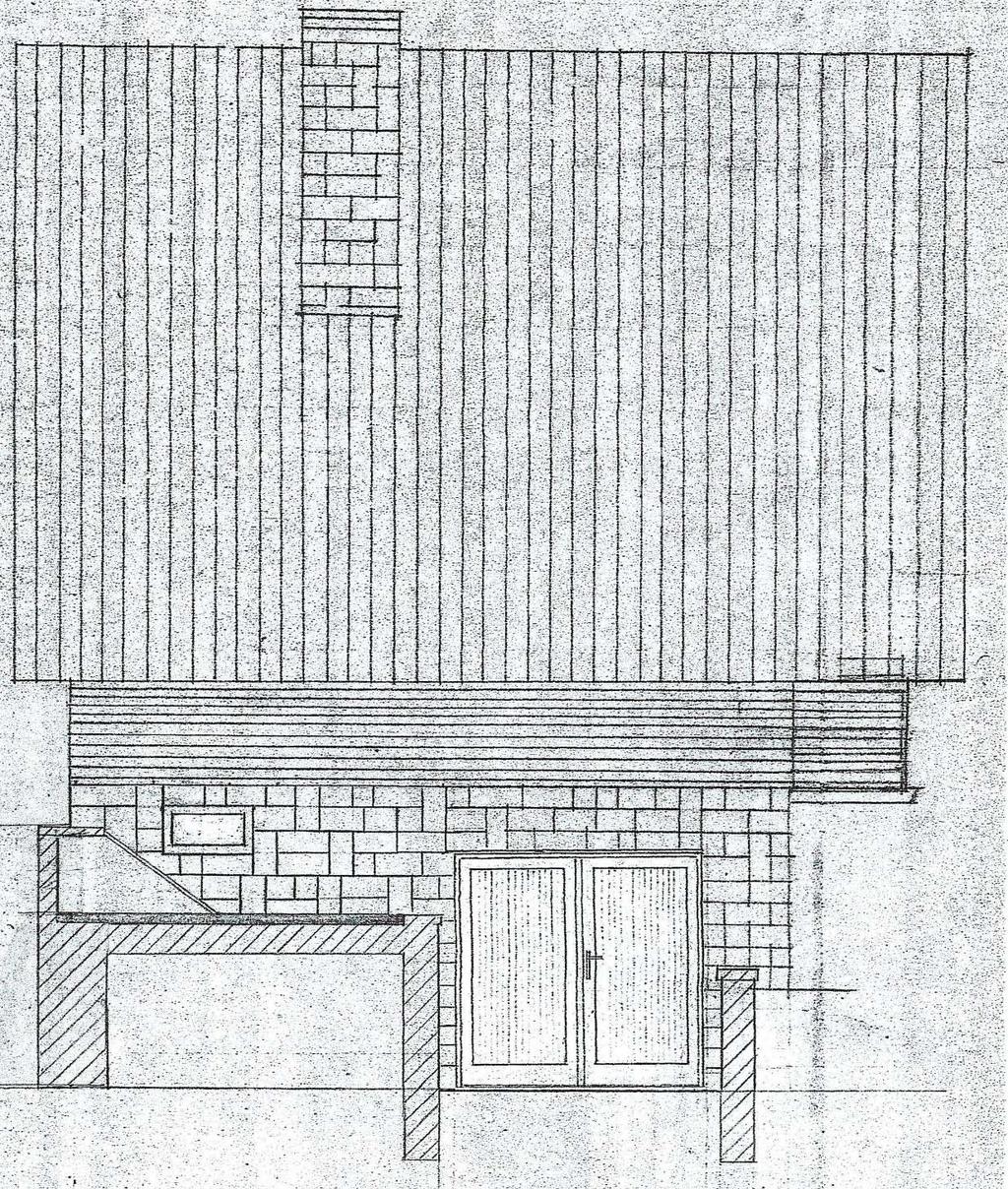

12 Šířka soklu z čelního pohledu 554 cm Níže pohled na zadní štít s vchodem do chaty: Šířka, resp. délka soklu z bočního pohledu 650 cm Níže příčný řez včetně komínového tělesa a vysokého základu: Nahoře snímky ve vzájemném rovném poměru, dole nikoliv v rovném měřítku, zato výškově okótované. Na následujícím listu: SNÍMKY VÝKRESŮ PŮVODNÍHO PROJEKTU HORIZONTÁLNÍ USPOŘÁDÁNÍ: 12

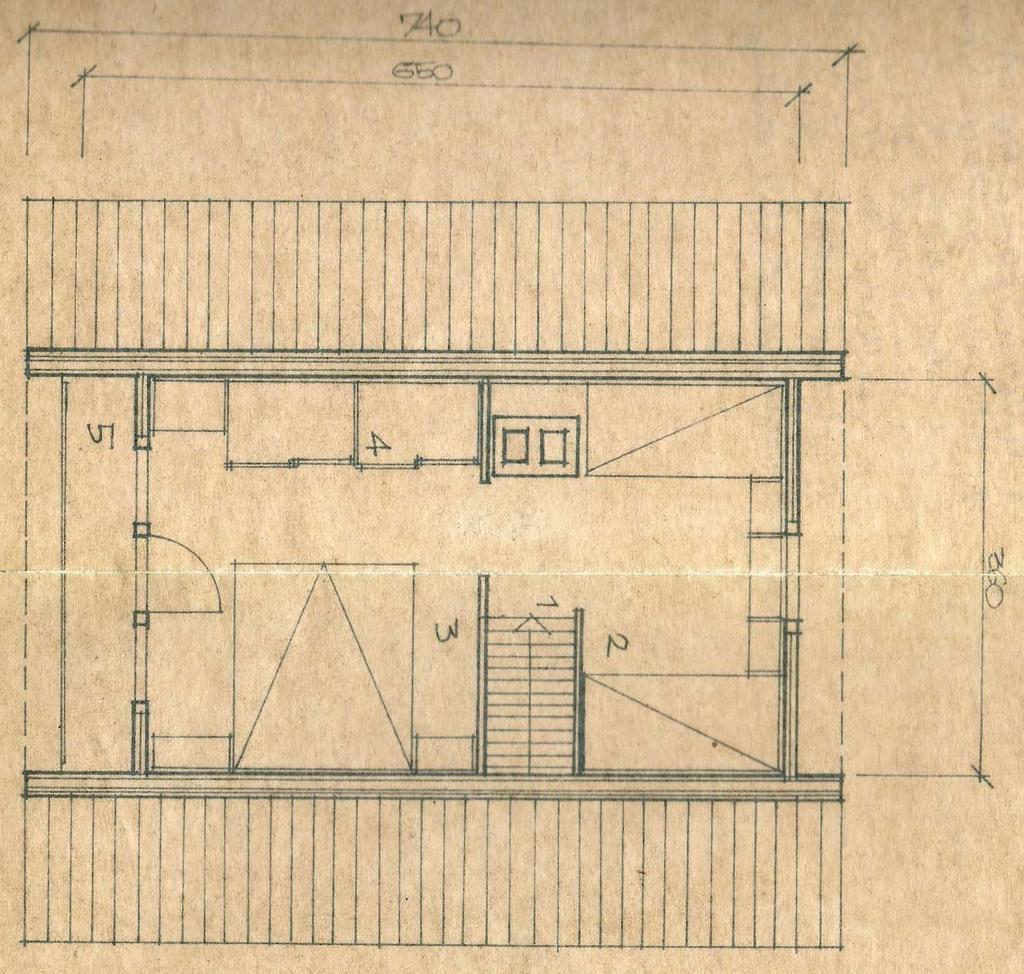

13 Snímek výše základní podlaží (přízemí), snímek níže podkroví 13
