1 VSTUPNÉ ZARIADENIA T.Figura Gymy 2009

2 Vstupné zariadenia (Periférne zariadenia) -Je to hardware ktorý umožňuje vstup dát do počítača (v použiteľnej forme). -V PC je možné s nimi ďalej pracovať. Počítač odpovedá výstupnými zariadeniami. Vstupné zariadenia obrazové, zvukové *Skener *webkamera *mikrofón *čítačky *snímače *midi klávesnica *CT *MRI textové klávesnica Kurzorové (pointing devices) * myš * trackball * touchpad * spaceball (6 stupňov voľnosti) * touchscreen * tablet * svetelné pero * svetelná puška * eye tracker (sleduje pohyb očí) * volant * joystick * gamepad * izotonický joystick (reaguje na tlak) * dance pad (tancovacia poduška)

3 Klávesnica (Keyboard) Štandardné vstup. zariadenie odvodené od písacieho stroja. Štandardne majú 101 kláves. Bývajú napájané počítačom a pripájajú sa pomocou PS/2(mini-DIN), USB či bezdrôtovo. Existuje veľa spôsobov rozložení klávesnice(qwerty,qwertz, AZERTY...) Klávesnica je skonštruovaná ako sústava spínačov v matici. Zopnutie spínačov vyhodnocuje postupne čip(mikrokontrolér) tak že postupne pripája napäťovú úroveň na jednotlivé riadky matice pričom sleduje aj stĺpce=tak zistí ktorá klávesa bola stlačená. Spínače(ctrl,shift...)sa pripájajú osobitne mimo hl. matice Kôli pomeru cena/výkon sa využíva tzv. membránová klávesnica v 2 vrstvách. klávesy možno rozdeliť: * základné alfanum. klávesy * klávesy numerickej klávesnice * funkčné klávesy * špeciálne klávesy * klávesy určené pre konkrétny OS Výrobcovia:KME, Apple, Logitech Pasívne klávesy=ich samostatné stlačenie nevyvolá odozvu,používajú sa pri dvoj a viachmatoch. Aktívne klávesy=ich stlačenie vyvolá odozvu-napr. výpis znaku,pohyb kurzora... trvalé=preraďovače xxlock klávesy, indikované LED diódami dočasné=pasívne klávesy,používajú sa na dosiahnutie znakov ktoré niesú dostupné priamym stlačením-alt,shift,ctrl...

4 Myš(Mouse) -polohovacie zariadenie -Douglas Engelbart-vynálezca (1963) -Rýchle ovládanie, po kliknutí na určité miesto v aplikácii spustí priradenú funkciu napr. Klik na tlačítko x spôsobí uzavretie súboru -rozšírená hlavne vďaka MS Windows kde je nevyhnutná -Pohyb myši je prenášaný snímačmi na pohyb kurzora na monitore -Možnosť rýchlo kresliť v grafických aplikáciach -existujú optické a káblové -pripájanie cez USB alebo PS/2 alebo bezdrôtovo(bluetooth) -má 2 funkcie 1. pohybová=premiestňuje kurzor 2. klávesová=klávesy myši-štandardne 2 alebo 3 -myši počítačov Apple Macintosh majú jedno tlačidlo. Druhy myší: 1. A. mechanická-gulička otáča kruhom s kontaktmi B. Optomechanická-mechanická myš s efektívnejším bezkontaktným riešením 2. optická-led ako zdroj svetla,snímaný fotodiódami alebo CCD,CMOS, modernejšie myši Vyhodnocujú posun obrazu voči predch snímku.využívajú čipy na spracovanie obrazu a jeho prevod do x,y osi. 3. ultrazvuková-podobný princíp ako optická ale umožňuje trojrozmerný vstup nadvihnutím myši Výrobcovia: GENIUS, MICROSOFT, IBM, LOGITECH,a ďalší

5 Najstaršia myš Apple macintosh myš Iné polohovacie zariadenia Trackball-ťažká gulička otáčaná prstami, pohyb gule je kladkami prenášaný na optické snímače ktoré snímajú polohu kladky v 2 osiach. Trackball sa používa tam kde nie je žiadúce aby sa ovládač pohybu hýbal,tam kde je treba presné posúvanie kurzora a používajú ho postihnutý ľudia. Touchpad-hlavne u notebooku kde býva v podobe malého rezistívneho touchscreenu. Ovláda sa pohybom prstu,pri kraji ovládame scrolovanie.

6 Trackpoint-malý joystick v klávesnici medzi klávesami "G", "H", "B a k nemu 3 tlačítka pod medzerníkom,nakláňaním trackpointu je možné pohybovať kurzorom do smerov.rýchlosť pohybu závisí od použitej sily. Touchscreen-dotyková obrazovka je snímač ktorý zisťuje polohu prsta Na displeji,často sa takto nazýva aj zostava displeja zo snímačom Optický-infračervený-LED a oproti ním rad fotodetektorov, na dotyk možno použiť hociaký nepriehľadný predmet ale má malé rozlíšenie a zlú reakciu na dotyk Rezistívny-dve fólie s rezistívnymi elektródami,dotyk spôsobí skrat medzi elektródami Vyhodnotením pomeru odporov sa určí miesto dotyku. Je lacný,ale menej odolný a kratšiu životnosť, v jednoduchšom prevedení existuje s elektródami v matici Kapacitný-rezistívna elektróda s odolnou vrstvou v niekoĺkých bodoch napájaná ~ napätím,dotykom sa zvedie časť signálu,vyhodnotením pomeru prúdov z jednotl. bodou sa určí miesto dotyku. Vysoká odolnosť ale citlivý na EM rušenie,kovové predmety. SAW-ultrazvuk. s povrch vlnou= Ultrazvukový transducer na povrchu vyvolá vlnu šíriacu sa povrchom snímača dotyk utlmí vlnu čon sa prejaví ako výpadok v príjmanonm signále,z času v kt. nastal výpadokn je možné určiť bod dotyku Citlivé na poškriabanie a znečistenie,sú však presné niektoré dokážu príjmať aj prítlak prsta=akási tretia súradnica. svetelné pero je to fotodetektor zasadený do držadla v tvare pera pripojeného k vyhodnocovacej jednotke Pri prechode elektrónového lúča na tienidle obrazovky v bode, kam je priložené svetelné pero, takto rozsvietený bod vyvolá elektrický pulz vo fotodetektore. Vyhodnocovacia jednotka z okamihu vzniku pulzu a znalosti priebehu zobrazovania zistí polohu svetelného pera na tienidle. Nevýhody: treba mať vysvietený snímaný bod, obtiažne použitie, citlivosť na znečistenie a nekompatibilita s LCD

7 Tablet =snímacia tabuľka je to: ovládač kurzora pevná podložka s aktívnou plochou a snímacie zariadenie v podobe pera alebo puku(puck) Pohyb pera (puku) je prenášaný na pohyb kurzora rozdiel oproti myši je, že tablet pracuje v absolútnom súradnicovom systéme (myš v relatívnom) ak perom ukážeme na určité miesto na snímacej tabuľke kurzor bude na monitore presne na tých istých súradniciach Podložka tabletu je priehľadná-umožňuje vloženie grafickej predlohy alebo vloženie fiktívnych tlačidiel Pero tabletu je aktívne a reaguje na tlak na podložku-grafické aplikácie-hrúbka pera! Tablety sú určené na profesionálne(a4+),detské,domáce(kreslenie) Využívajú sa hlavne na kreslenie výkresov a grafických predlôh(cad,cam) Tablet pc je notebook kombinovaný s LCD tabletom ktorého modifikovaný OS umožňuje ovládanie perom(prstom) LCD tablet-ako podložka pre pero je použitý LCD display Tablety sa líšia veľkosťou podložky,dpi(počet sním.px) vyhotovením alebo výbavou, pripájajú sa väčšinou USB Interaktívna tabuľa-pohyb digi kriedy je odoslaný do pc a pomocou projektora prenesený späť na tabuľu pasívny tablet, pero a puk sú napájané indukčne vysielaním z podložky, alebo je indukčne snímaná len ich poloha bez dodatočných funkcií (tlak pera, tlačidlá). aktívny tablet - pero a puk majú vlastnú elektroniku napájanú z batérií. Poloha je snímaná indukčne sledovaním aktívneho vysielania pera (puku). kapacitné tablety - poloha pera je snímaná kapacitným dotykovým snímačom (málo presné)

8 Skener (scanner) zariadenie na digitalizáciu plošných predlôh Obraz sníma postupne,a rozkladá ho na body Snímače skenerov sú CCD,CIS a laserové CCD skenery Väčšinou sa pripája cez USB menej(firewire,scsi...) alebo bezdrôtovo OCR Plošný scanner-na obrázky a dokumenty, najpoužívanejší Ručný scanner-mobilný,podobný myši, nízka kvalita Bubnový scannernajstarší,najdrahší, profesionálny,predlohu sníma v kružniciach Naj.výrobca: HP

9 Ďalšie typy: Laserový (3D) scanner-nákladná technológia,len profesionálne použitie Filmový scanner-len na jednotlivé políčka kinofilmu(diapozitívou),používajú sa len profesionálne a rozlíšenie dosahuje minimálne 2400dpi Prechodový scanner-papier sa presúva štrbinou okolo CCD čipu Konštrukcia skenera: -pohyblivá snímacia hlava -prídavné osvetlenie=výbojka alebo LED -prevodník-prevod informácí zo snímača do digitálnej podoby Parametre scannerov: Farebná hĺbka-v bitoch 24(8bitov na kanál)-48(16 bitov na kanál) Rozlíšenie-v DPI bežne 600 až 2400dpi Veľkosť snímanej plochy Denzita Ďalšie skenovacie zariadenia: Barcode reader Snímače odtlačkou prsta

10 CT-Computed tomography-počítačová tomografia Rádiologické diagnostické zariadenie kt. pomocou rengenového žiarenia umožňuje bez chirurgických zásahov zobraziť vnútornosti človeka ďalej spracovávané v PC MRI-Magnetická rezonancia Rádiologická diagnostická metóda Veľmi silný magnet v kt. je pacient,do pacienta vydaný rádiofrekvenčný impulz,potom sa skúma slabý signál kt. sa použije na rekonštrukciu obrazu.

11 ROM mechaniky CD a DVD ROM-dáta sú ukladané do jednej dlhej špirály začínajúcej od stredu CD ROM mechaniky sú 1-52x rýchlostné, rýchlosť otáčania disku nie je konštantná,najrýchlejšie sa otáča pri strede disku Webkamera -slúži na snímanie obrazu,jeho digitalizáciu a prenos obrazu do PC pre ďalšie spracovanie -používajú sa na videohovory,monitorovanie,online kamery,monitorovanie detí -Štandardná webkamera má len 1 šošovku,ccd snímač a vyhodnocovaciu elektroniku,pripája sa cez USB -najnižšie rozlíšenie CCD je 320x240 px,horná hranica sa stále zvyšuje -webkamery sú dodávané s ovládacím software ktorý sprostredkuje komunikáciu s ostatným software v PC

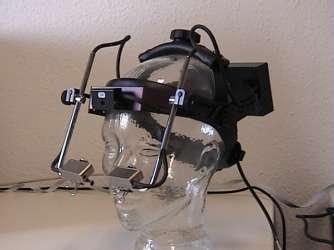

12 Ďalšie vstupné zariadenia: -joystick -mikrofón -gamepad -volant -spaceball -Wired glove-3d rukavica -eye tracking -holter monitor

13 dierne štítky-1 dierna páska-2 magnetická páska

14 END.
