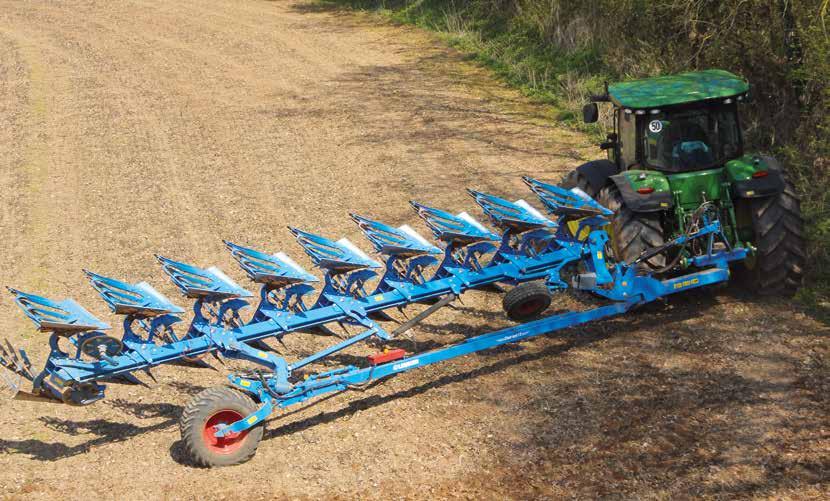

2 Polonesený pluh Diamant Požadavky kladené na moderní polonesené otočné pluhy jsou vzhledem k rostoucím nárokům zemědělských podniků stále větší. Oba polonesené pluhy Diamant 11 společnosti LEMKEN tyto vysoké nároky nadmíru splňují, zejména v oblasti manipulace, kvality práce a zvyšování produktivity práce. Tento pluh vyniká svými manévrovacími schopnostmi. I na úzkých souvratích udržuje plynulý pohyb a maximální plošný výkon. Díky snadno ovladatelnému nastavení šířky záběru se modely s označením V přizpůsobí různým půdním a klimatickým podmínkám a zlepšují tak ekologické požadavky i hospodárnost při orbě. 2

3 Mimořádně vysoká stabilita pluhů splňuje zvyšující se tažný výkon traktorů při větším pracovním záběru. I přes velký pracovní záběr jsou pluhy schopné orat v blízkosti plotů, příkopů a na okrajích polí. Předradličky je možné přestavět rychle, snadno a bez nářadí. Generace orebních těles DuraMaxx zajišťuje delší životnost, menší lepivost a snížené nároky na tažnou sílu. To vede k úspoře nákladů při užívání pluhu. Jištění proti přetížení Hydromatik-T umožňuje vychýlení orebního tělesa ve třech směrech. Díky trakčnímu posilovači se snížilo prokluzování kol a zvýšilo zatížení zadní nápravy traktoru. Výsledkem je snížená spotřeba pohonných hmot. Přeprava po veřejných komunikacích je bezpečná i při vysokých rychlostech a bez většího zatížení traktoru. 3

4 Diamant 11 tradice zavazuje Nastavení sklonu Verze Onland Nastavení sklonu se provádí vždy pomocí šroubu na každé straně. Jednoduché, mechanické, pro každou stranu směru jízdy. Šroub nastavení přitom slouží jako doraz pro pístnici otoče. Pluhy Onland s variantou Diamant 11 OF speciálně chrání půdu tím, že žádné z kol traktoru nejezdí v brázdě. Ve svažitých polohách lze orat také dolů po svahu. Varianta Onland umožňuje orbu v blízkosti hranic polí i v brázdě. Díky hydraulickému vyklopení pluhu lze rychle přepnout z verze Onland na orbu v brázdě, např. pro orbu poslední brázdy. 4

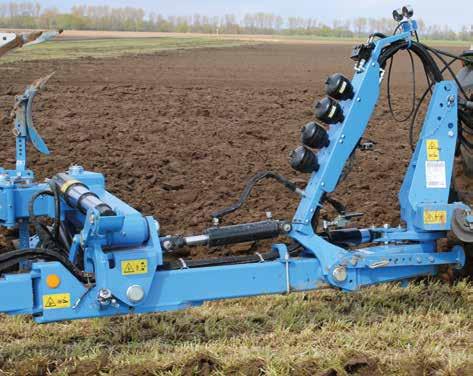

5 Trakční posilovač (na přání) Pluhy Diamant 11 lze volitelně vybavit trakčním posilovačem. Přídavný hydraulický válec přenáší hmotnost na zadní nápravu traktoru. Dochází tak k zesílení trakce traktoru. Toto inteligentní zatěžování snižuje prokluz a šetří tím pohonné hmoty. Když hydraulika zvedne rám pluhu, automaticky se sníží tlak v trakčním posilovači. V každém okamžiku je zajištěna stabilita traktoru. Při spuštění rámu se znovu tlak automaticky zvýší. 5

6 Připojení, odstavení a otočení Stabilní věž pluhu Bezpečně fungující otáčecí mechanismus Výškově nastavitelné odstavné nohy Závěsná tyč kategorie 3 a 4 je průchozí a pružná. Zachycuje větší rázové zatížení a chrání tím traktor a věž pluhu. Náprava pluhu je z vysoce ušlechtilé oceli, uložená v kuželíkovém ložisku a umožňuje snadné mazání. To znamená vysokou stabilitu a dlouhou životnost. Dvě otočné pístnice zajišťují otáčení pluhu o 180 stupňů plynule bez rázů. Diamant 11: Jednoduše fungující otáčecí mechanismus díky teleskopickému válci s mechanickým nastavením příčného sklonu. Opěrnou nohu lze nastavit v několika výškách. Zajišťuje tak optimální polohu věže pro připojení a odpojení od traktoru. Pomocí čepu s pružinou se opěrná noha rychle a snadno přesune z parkovací do přepravní nebo pracovní polohy. 6

7 Jednoduché odpojení Nastavení šířky prvního tělesa Skříň na nářadí Vyjmutím příslušného šroubu pro nastavení sklonu před odpojením pluhu lze pluh postavit kolmo k zemi. Kolmo postavená věž usnadňuje odpojení pluhu. Šířka záběru prvního tělesa se nastavuje pomocí vřetene. Na přání lze toto nastavení provádět také hydraulicky z kabiny traktoru. U pluhů varianty Onland se tímto způsobem mění vzdálenost traktoru od brázdy. Pluhy LEMKEN se vyznačují snadným servisem. Nářadí, střižné šrouby a další drobné součástky jsou dobře uloženy ve skříňce na nářadí a jsou neustále po ruce. Otáčení Velký prostor mezi věží pluhu a traktorem zajišťuje rejd o úhlu až 90 stupňů. Opěrné kolo se automaticky řídí otáčením pluhu. Výborná souhra natáčecího mechanismu a opěrného kola umožňuje rychlé a snadné otáčení i na úzkých souvratích v kopcovitém terénu. 7

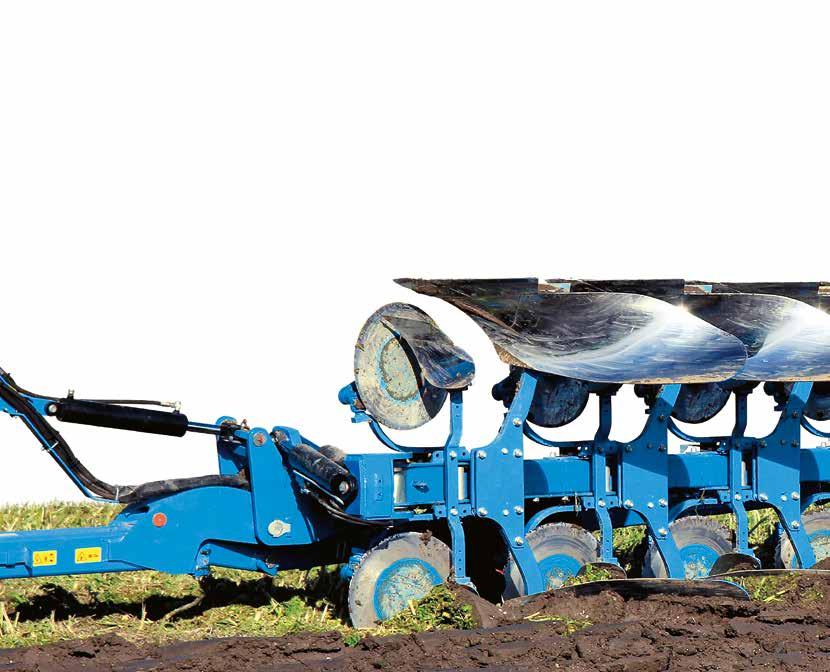

8 Bezpečně na poli i na silnici Přeprava po veřejných komunikacích Pro snadnou a rychlou přepravu po veřejných komunikacích se polonesený otočný pluh otočí do středové polohy a zablokuje se dvěma uzavíracími ventily. Lze ho bezpečně přepravovat jako jednonápravový přívěs za traktorem. Všechny pluhy řady Diamant jsou sériově vybaveny tlumičem opěrného kola. Traktor a pluh jsou tak účinně chráněny před přetížením. Pluhy pro orbu na souvrati Díky boční poloze opěrného kola se nejen snižuje zatížení rámu pluhu, ale i vzdálenost kol traktoru od kola pluhu. To se pozitivně projevuje na ovladatelnosti celé soupravy na souvrati. V případě pluhů, které jsou vybaveny přídavným orebním tělesem, umožňuje poloha kola orbu až po hranici pozemku. 1 2 Velké opěrné kolo Opěrné kolo velkých rozměrů minimalizuje tlak na půdu při orbě a zajišťuje odpovídající bezpečnost při přepravě po pozemních komunikacích. Pracovní hloubka pluhu se nastavuje vpředu hydraulicky pomocí tříbodového závěsu a vzadu hydraulicky pomocí přestavitelného opěrného kola. Zástrčný kolík slouží jako vymezovač hloubky. Doraz opěrného kola zamezuje příliš hlubokému klesnutí pluhu. Tímto způsobem je vždy zajištěn dostatečně volný prostor mezi stabilizátorem a půdou. Hydropneumatické tlumení zachycuje větší rázová zatížení /55-22,5; x 400 mm Základní vybavení Diamant /45-22,5; x 500 mm Volitelně k dispozici také pro Diamant 11 8

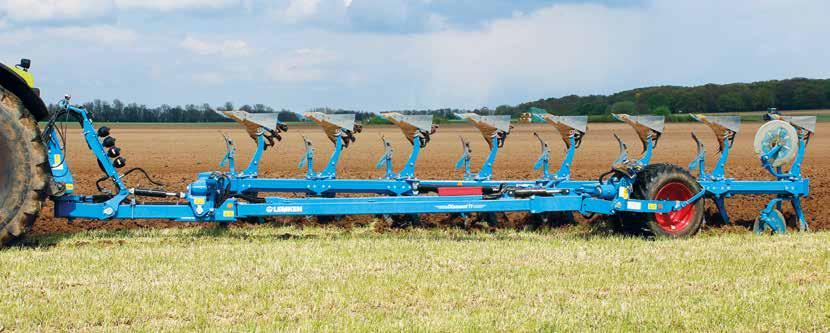

9 Vždy správný pracovní záběr Pám pluhu Pevný čep hlavního ložiska Uzavřená drážkovaná matice Mazací místo Nepohyblivý čep hlavního ložiska Sešroubované upínací pouzdro Nastavovací konzole Pracovní záběr s plynulým nastavením Vari-uložení Pevné přišroubování nastavovacích konzolí k rámu zajišťuje velkou stabilitu, spolehlivost, trvanlivost a vysokou přesnost. Po uvolnění středního šroubu lze nastavit pracovní záběr od 33 do 60 cm (v závislosti na vzdálenosti tělesa). Předradličky a kotoučová krojidla se automaticky přizpůsobí. Příruby pro uložení výkyvných konzol jsou přišroubovány k rámu. Tím je dosaženo vysoké stability, zvýšené trvalé pevnosti a vysoké přesnosti. Otočný bod výkyvných konzolí uložených vedle rámu leží v blízkosti tělesa. Díky tomu jsou ložiska a součástky vystaveny pouze nízkému zatížení. Pracovní záběr lze nastavit plynule pomocí dvojnásobně účinného hydraulického válce. Čep hlavního ložiska výkyvné konzole je opatřen napínacími pouzdry a proti protočení je upnut k desce rámu. Výkyvná konzole je vybavena pevně upnutými pouzdry s věncem. Obě spojená pouzdra pro nastavení šířky záběru zajišťují vysokou životnost. V případě opotřebení lze každou součástku samostatně vyměnit. Šířka brázdy Individuální volba šířky záběru zajišťuje co nejlepší pracovní výsledek: Úzká seťová orba - lepší kypření půdy - snadná příprava seťového lože - méně následných pracovních kroků Široká podzimní orba - hrubý hrudkovitý povrch - vyšší plošný výkon - dobrá kyprost půdy díky mrazům 9

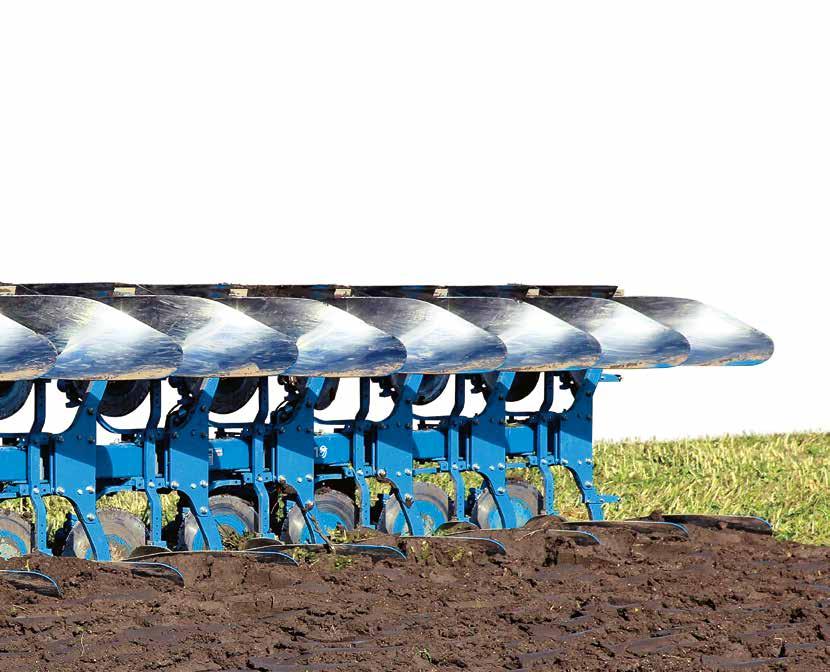

10 Bezpečné použití a nízké náklady pro všechny typy půd Dural: (Snížení hmotnosti /g/) DuraMaxx: (Snížení hmotnosti /g/) Hmotnost (g) zpracovaná plocha [ha] Prof. Dr. Yves Reckleben, Univerzita Kiel DuraMaxx inovované orební těleso Orební těleso DuraMaxx je úplně nový a jedinečný koncept orebního tělesa, který prodlužuje dobu použití o 150 % a zkracuje čas výměny až o 80 %. Díly DuraMaxx jsou vyrobeny z výrazně tvrdší oceli než doposud vyráběné díly. Při výrobě jsme se vyvarovali oslabení materiálu, které vzniká vrtáním. Orební tělesa DuraMaxx mají delší životnost, méně se na ně lepí zemina a potřebují nižší tažnou sílu. Plné a páskové odhrnovačky jsou kompletně uchyceny na svařenec tělesa a zárověň již nejsou nosnou částí orebního tělesa. Může tak dojít k jejich téměř kompletnímu opotřebení, jelikož se zde nenachází hlavy šroubů, které by vlivem opotřebení vyžadovaly brzkou výměnu plných a páskových odhrnovaček. 10

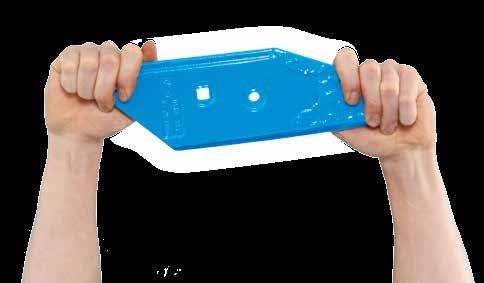

11 Rychlá výměna bez nářadí Konstrukce tělesa DuraMaxx Hybrid pro lepivé půdy Orební tělesa DuraMaxx jsou koncipována tak, aby odhrnovačky, pásky a hrudi odhrnovaček bylo možné vyměnit rychle a bez použití nářadí. Pouhým vytažením závlačky lze odebrat hruď odhrnovačky, která zároveň slouží jako uzamykací prvek ostatních součástí. Následně lze odhrnovačku nebo pásky odhrnovačky vytáhnout ze závěsného uchycení. Také výměna dláta, které je uchyceno pouze jedním jediným šroubem, je znatelně rychlejší než u běžných systémů. Orební tělesa DuraMaxx jsou dodávána s plnou nebo páskovou odhrnovačkou. Plné i páskové odhrnovačky jsou připevněny pouze pomocí dvou úchytů. U páskových odhrnovaček je výrazně zvětšený prostor mezi pásky a jejich uchycením. Uchycení je vedeno za pásky. Díky tomu lze orat i v těch nejtěžších půdních podmínkách, aniž by došlo k ucpání. Pro použití v extrémně lepivých půdách nebo v půdních podmínkách, kde je vyvíjen nižší tlak na odhrnovačku, jsou pro orební tělesa DuraMaxx k dispozici i plastové pásky odhrnovaček. Nejlepších výsledků lze dosáhnout tehdy, když části orebního tělesa nejnáchylnější k lepení, tj. horní a spodní pásky odhrnovačky, budou plastové. Orební těleso DuraMaxx lze používat i v extrémních půdních podmínkách bez problémů s nalepováním půdy. 11

12 Hospodárná orební tělesa plazové krojidlo plaz pásková odhrnovačka hruď odhrnovačky klín plazu Dural plná odhrnovačka odhrnovačka ostří špička ostří pancéřovaná špička ostří Odhrnovačka duralového tělesa je ze zušlechtěné oceli a díky tomu je tak maximálně stabilní. hruď odhrnovačky Lze nastavit úhel záběru orebního tělesa, čímž je vždy zajištěno dobré zahloubení pluhu do země. Díky hladkému přechodu mezi ostřím a odhrnovačkou a díky tvaru, který klade malý odpor, je pluh ještě lehčí v tahu. Odhrnovačky ze speciální tvrzené oceli mají tvar, který je odolnější opotřebení a v hlavní zóně vystavené otěru nemají žádné šrouby. Dural pásková odhrnovačka Pásky páskového tělesa jsou vyrobeny ze silné, kompletně vytvrzené speciální oceli a lze je vyměňovat samostatně. Upevňovací šrouby jsou zahloubeny tak hluboko, aby zajišťovaly pevné usazení páskú i po velmi dlouhém použití. Pásková tělesa a běžné odhrnovačky jsou umístěny na stejném svařenci. Ostří radlice jsou dělená a vyrobena z mikrolegované bórové oceli. Překrývající se lícování zamezuje zachcení posklizňových zbytků rostlin či cizích předmětů. Vysoké zhuštění materiálu a silné vyztužení zajišťují odolnost vůči zlomení a proti otěru. Otěrové zóny ostří jsou podstatně větší než u běžných ostří. Extra velká hruď odhrnovačky je samostatná, a lze ji proto vyměnit s nízkými náklady. 12

13 Systém nastavování OptiLine Tažný bod pluhu Diamant je předem nastavený a nachází se pod připojením spodního táhla. Díky bodu, který se nachází dostatečně vpředu, je dosaženo optimální tahové linie mezi traktorem a pluhem. Přesto zde vzniká stranový tah, a to tím, že tahová linie mezi traktorem a pluhem nepřetíná střed zadní nápravy. 1 Tažný bod 1 Přídavný tlakově řízený válec přenáší na traktor dodatečný točivý moment, který stranový tah vyrovnává. Tahová linie mezi traktorem a pluhem se posouvá směrem ke středu zadní nápravy a stranový tah na pluh Diamant se tak snižuje. Úspora pohonných hmot až o 10 %. Značné ulehčení pro řidiče, který tak nemusí provádět korekci řízení volantem. Optimalizace tlaku pluhu a stranového tahu traktoru pomocí nastaveného hydraulického tlaku. Stejnoměrný záběr přední brázdy a tím také rovnoměrný výsledek orby díky optimalizovanému tlaku pluhu. K dostání od

14 Bezporuchová orba ve všech podmínkách Ochrana před poškozením pomocí jištění proti přetížení Individuální nastavení Veškerá jištění proti přetížení od firmy LEMKEN poskytují ochranu před poškozením v okamžiku, kdy špička ostří nebo vlastní ostří narazí na překážku. Standardně je pluh Diamant vybaven dvojstřižnou pojistkou se střižným šroubem. V případě vybavení s automatickým jištěním proti přetížení chrání střižný šroub před poškozeními při zaháknutí systému pod skalní plotnu či kořeny. Verze T pluhu Diamant je vybavena jištěním proti přetížení Hydromatic. Pomocí uzavíracího kohoutu pod manometrem lze nastavit vyhlubovací síly. Z důvodu ochrany traktoru a pluhu by měla být vyhlubovací síla co nejnižší. Minimální a maximální hodnotu vyhlubovací síly lze nastavit individuálně pomocí kolečka na ovládacím panelu na 50 až 140 barů, např. pro místa s mělkými či velmi těžkými půdami. Řídící jednotka traktoru potom umožní docílení těchto hraničních hodnot. Dodatečné nastavení s kontrolou manometrem není již v takovém případě potřeba. Pevné spojení mezi slupicí a rámem dovoluje nízké systémové tlaky. 14

15 Tělesa jsou přitom stále stabilně uchycena k rámu a nemohou se vyháknout či odpojit. Hydraulický prvek proti přetížení Hydromatic je schopen se bez problémů a kdykoliv, i při bočním nárazu na překážku, vychýlit až o 38 cm směrem nahoru a až o 20 cm do strany. Jištění proti přetížení Hydromatic současné vychýlení nahoru a do strany Inovativní jištění proti přetížení LEMKEN Hydromatic nonstop se skládá ze systému řídících jednotek, které zabezpečují pevné spojení orebního tělesa s místem uložení a to v každé pozici. Díky jištění Hydromatic a jeho vysokým vyhlubovacím a zahlubovacím silám je při nárazu na překážku umožněno šetrné vyhlubování bez rázů. I při hluboké orbě je k dispozici dostatek prostoru pro vychýlení orebního tělesa a zajištění bezproblémového průběhu orby. Vyhlubovací síly lze pohodlně přizpůsobovat z kabiny traktoru. 15

16 Vždy správná výbava Žádné protáčení předradličky Přestavení předradličky bez použití nářadí Nastavení pracovní hloubky probíhá plynule bez použití nářadí pomocí šroubu na ploché podpěře. Všechny předradličky na pluhu jsou tak nastaveny jednotně bez nutnosti dalšího vyrovnávání a měření. Ve výbavě s předradličkou je pluh Diamant vybaven plochou slupicí, která je spojena s rámem pomocí dvou šroubů. Plochá slupice brání protáčení předradličky. Při orbě bez předradličky ji lze rychle demontovat. DS1 DS0 MS3 MS1 Předradličky pro orbu bez ucpávání Moderní předradličky s různými délkami ostří zajišťují orbu bez ucpávání i v těžkých podmínkách. Speciální tvar ostří minimalizuje otěr a zvyšuje provozní dobu. Výsledkem jejich práce je velmi dobrý průchod půdou. Speciálně tvarovaná odhrnovačka odděluje organickou hmotu a ukládá ji na dno brázdy. V případě lepivých půd, které působí na předradličky malým tlakem, je k dostání plastová odhrnovačka. 16

17 Kotoučové krojidlo Kotoučové krojidlo je po boku vroubkované. Tím je docíleno trvalého posunu vpřed i při řezání velkého množství organické hmoty. Nastavení hloubky se provádí svislým vyklopením držáku krojidla, které lze šroubem pevně zajistit do ozubení. Hladké ložisko umístěné na druhé straně od brázdy je dvojitě utěsněno proti znečištění. Kotoučová krojidla jsou k dostání v různých provedeních a montážních polohách. 1) mm, vedle předradličky 2) mm, před předradličkou 3) 0 450/500 mm, odpružené 4) mm, vedle předradličky 5) všechny průměry volitelně dostupné i v ozubeném tvaru Podrývací trn pro správné kypření Díky speciálnímu tvaru dosahuje podrývací trn mimořádně dobrých výsledků při kypření. Hloubku podrývacího trnu lze nastavit bez použití nářadí a v případě potřeby jej lze také bez použití nářadí snadno sejmout. Všechny díly podléhající otěru je možné vyměnit samostatně. Ochrana slupice brání jejímu otěru. 17
