1 INSPIRING TRECHLESS TECHNOLOGIES N DALŠÍ GENERACE GRUNDOMAT N zemní rakety

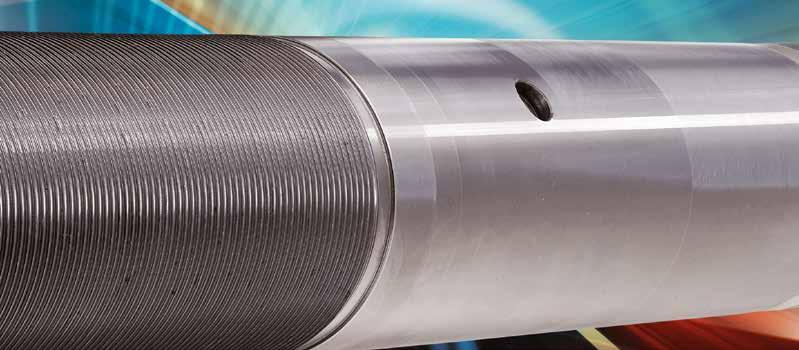

2 Rozmanité nástavbové možnosti pro velký počet použití Volitelné drážkované tělo pro optimální podporu v zemině Vnitřní a vnější chromované tělo zaručuje dlouhodobý maximální výkon INOVÁTOR Neporazitelně efektivní Třídílná vr Opotřebitelné jednotl TĚSNĚNÍ PÍSTU & KLUZNÉ PÁSY, TĚSNĚNÍ SEKÁČOVÉ HLAVY zajišťují vysokou efektivitu, malou spotřebu vzduchu a zabraňují vniknutí nečistot a tím ztrátu výkonu. UPÍNACÍ ZÁVIT umožňuje jednoduchou údržbu a rychlou přestavbu. 2

3 Korunková hlava s dvoutaktním postupem pro maximální přesnost v cíli a výkonné ražení tací hlava - díly se dají ivě vyměnit Ostré řezné hrany pro optimální řez ve skalnatých a soudržných zeminách JEDNODUCHÁ ZMĚNA CHODU mezi dvěma chody vpřed a jedním zpětným chodem k optimálnímu přizpůsobení frekvence úderů pro nejvyšší rychlosti postupu. Manuální řízení Servo-řízení Přepnutí z jednoho ze dvou chodů vpřed na jeden zpětný chod pod provozním tlakem prostřednictvím ¼-otáčky doleva tlakovou hadicí. Volitelné přepnutí mezi chodem vpřed a zpětným chodem pod provozním tlakem prostřednictvím přehození páčky. 3

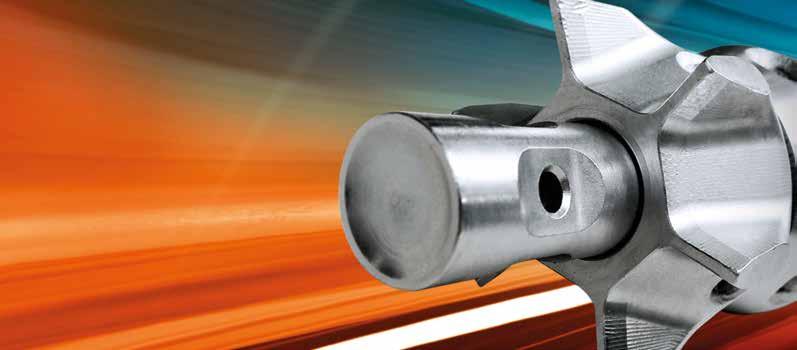

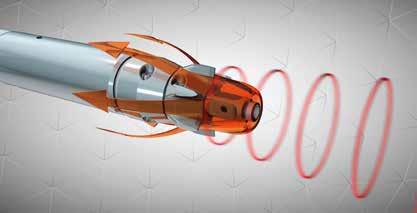

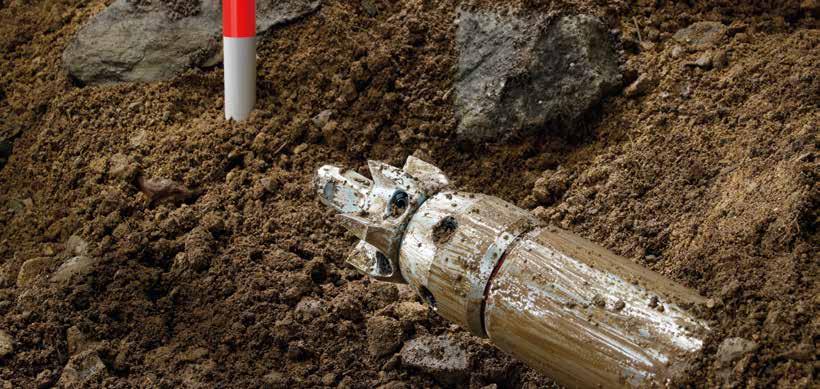

4 ÚSPĚCH ZAČÍNÁ V HLAVĚ S korunkou nebo stupněm přesně na cíl skrz každou zeminu Korunka nebo stupeň PRACOVNÍ PRINCIP KORUNKOVÉ HLAVY Korunková hlava je vhodná pro sypké, skalnaté a kompaktní zeminy. Sekáč předem prorazí pilotní vrt a korunka řeže zeminu. Rozmělněná zemina se přesouvá prostorem mezi řeznými břity dozadu a následně se roztlačí do okolí. Díky tomuto pracovnímu principu vykazuje korunková hlava nejvyšší průraznou sílu a přesnost v cíli také ve tvrdých a kamenitých zeminách. Vzniklý narušený kuželový prostor před korunkovou hlavou udržuje předem určený směr vrtu. PRACOVNÍ PRINCIP STUPŇOVITÉ HLAVY Stupňovitá hlava je nasaditelná univerzálně ve všech roztlačitelných zeminách. Sekáč předem prorazí pilotní vrt a zemina se potom postupně roztlačuje do okolí. Díky stupňům hlavy se zemina nejprve rozdrtí a potom přesune a roztlačí. Tímto se zajistí vysoká stabilita chodu. Před stupňovitou hlavou vznikne silnější, širší kuželový prostor. 4

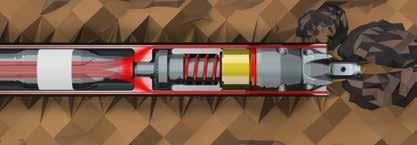

5 Dvoutaktní princip Použití PRVNÍ TAKT V prvním taktu naráží píst na sekáč tak, že hlava zhotoví vrtaný otvor a odstraní překážky. Úderná energie pístu se koncentruje na sekáč a vrtací hlavu. DRUHÝ TAKT POKLÁDKY POD silnicemi, kolejemi, zahradami, budovami a jinými hodnotnými povrchovými plochami. DOMOVNÍ PŘÍPOJKY pro plyn, vodu, odpadní vodu, proud, širokopásmové vedení (FTTB) až k domu nebo přímo z domu. GEOTERMIE Pokládka zemních tepelných sond. RAMOVÁNÍ OD TYPU 130 pro zarážení ocelových trubek prostřednictvím nasazení různých ramovacích kuželů. OBNOVA POTRUBÍ OD TYPU 95 s modifikovanou zemní raketou v procesu dynamického berstliningu (krakování). Ve druhém taktu se vrtací hlava pohybuje volně ve vyvrtaném otvoru a píst narazí až do těla. Úderná energie pístu se koncentruje na tělo a celý stroj (s připojenou trubkou) postupuje. Díky dvoutaktnímu principu se snáze překonávají odpor sekáče a tření pláště a dociluje se maximální směrové stability GRUNDOMATu. PILOTOVÁNÍ vertikální nasazení pro zakládání, např. usazování pilotů nebo štítů. VYRÁŽENÍ OCELOVÝCH TRUBEK s nasaditelným trnem při současném zatažením nové trubky. 5

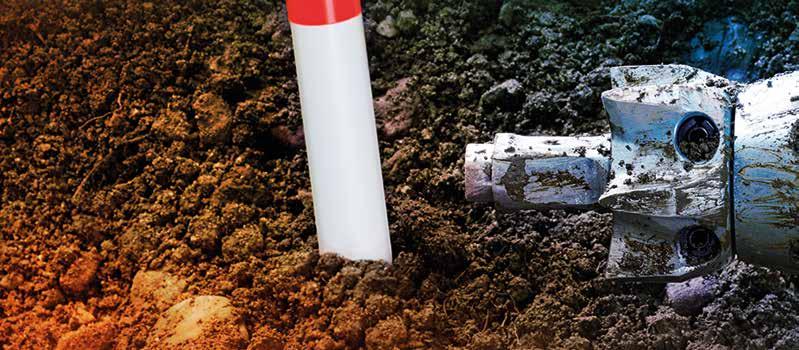

6 PŘESNĚ DO CÍLE ZIELGENAU ZAKLÁDÁNÍ PILOTŮ 6

7 LOKALIZACE GEOTERMIE RAMOVÁNÍ DOLE SKRZ ZAMĚŘENÍ 7

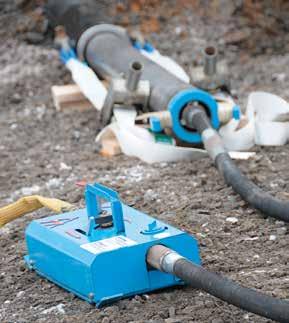

8 PŘÍSLUŠENSTVÍ Pro všechny případy VYRÁŽENÍ OCELOVÝCH TRUBEK Nasaditelný trn k vyražení starého ocelového potrubí do DN 50 a současnému zatažení nových trubek. OBNOVA POTRUBÍ (KRAKOVÁNÍ) od typu 95 v procesu dynamického berstliningu s tažným okem a rozšířením. UNITHERM OHŘÍVAČ STLAČENÉHO VZDUCHU k zabránění zamrzání stroje. teleskopický zaměřovací rám GRUNDOSCOPE 1,5 2 m se záměrným dalekohledem ZARÁŽENÍ OCELOVÝCH TRUBEK do DN 400 s nástavným ramovacím kuželem. PRECIZNÍ LOKALIZACE Přesná kontrola průběhu vrtu prostřednictvím sondy / přijímače. Lokalizační systém se také může nasadit k předběžnému zjištění cizích vedení. 3,3 l-olejovač Tlaková hadice Svinutá hadice Přijímač Startovací lafeta výškově i stranově nastavitelná Zemní kolík Sonda Lokalizovatelná zemní raketa 8

9 Zatahování trubky ZPĚTNÉ ZATAŽENÍ PŘES TAŽNÝ ADAPTÉR OKAMŽITÁ INSTALACE PVC-KRÁTKÉ TRUBKY Zatahovací konec Izolátor ocelového lanka pro větší bezpečnost OKAMŽITÁ INSTALACE PE-DLOUHÉ TRUBKY Tlaková hadice PE- trubka PE-řezný nipl PE-připojení trubky NÁSLEDNÉ ZATAŽENÍ PE-DLOUHÉ TRUBKY TLAKOVOU HADICÍ PE-HD trubka AD 40 mm PE-řezný nipl 1 až 2 Spojka Tlaková hadice 9

10 SILNÉ TYPY Pro každý rozměr N-standardní verze Všechny typy strojů se mohou vybavit nejen korunkovou hlavou, ale také stupňovitou hlavou. 45N 55N 65N 75N 85N 95N 110N 130N 145N 180N 10

11 NK-krátká verze Krátké zemní rakety jsou zvlášť vhodné pro nasazení v těsných prostorových podmínkách. Aby se dosáhlo krátké stavební délky, je třeba NK-stroje vybavit pevnou hlavou. 45NK 65NK 75NK 95NK Krátká verze ve srovnání se standardní verzí. Technická data Typ GRUNDOMATu Ø (mm) Délka (mm) Hmotnost (kg) Spotřeba vzduchu (m 3 ) Počet úderů min Chod 2. Chod Trubka (max. AØ mm) 45N (2-fázové řízení) , N (2-fázové řízení) , N (2-fázové řízení) , N (2-fázové řízení) , N (2-fázové řízení) , N (2-fázové řízení) , N (2-fázové řízení) , N (2-fázové řízení) , N (servo-řízení) , N (servo-řízení) , N (servo-řízení) , Krátké verze 45NK (1-fázové řízení) , NK (1-fázové řízení) , NK (1-fázové řízení) , NK (1-fázové řízení) , Všechny údaje bez záruky 11
