GRABENLOSE TECHNIK, DIE BEGEISTERT MALÝ FURIANTSKÝ. GRUNDOPIT 6V Mini-vrtací zařízení s výplachem

Transkript

1 GRABENLOSE TECHNIK, DIE BEGEISTERT MALÝ FURIANTSKÝ 6V SILÁK GRUNDOPIT 6V Mini-vrtací zařízení s výplachem

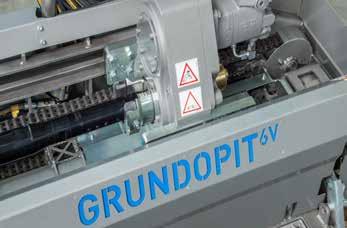

2 Napojení hydraulických rozvodů přímo na lafetě ochrana obsluhy Užitečná délka tyče 750 mm při pouhých mm délky lafety pro nasazení v extrémně stísněných nárocích na místo hydraulické čelisti - bezpečnější, komfortnější, rychlejší výměna tyčí; sevření v každém postavení RYCHLE PŘIPRAVENÝ Kompaktní, silný, rentabilní Posuv pomocí hydraulického válce a řetězového pohonu posuvu aktivace maximálního výkonu z malého prostoru Domovní přípojky pro plyn, vodu, proud, optické kabely mohou být zhotoveny řízeným mini-výplachovým zařízením GRUNDOPIT 6V rychle a hospodárně. GRUNDOPIT 6V může startovat z malé jámy, nebo příp. přímo z prostoru sklepa. U vrtů až do budovy se zdivo utěsní bez otvoru před domovní stěnou stěnovou průchodkou. Vedle domovních přípojek je ale také možné podvrtání dopravních cest, jakož I řek a potoků. PULT OBSLUHY GRUNDOPIT 6V vykazuje při malých rozměrech velký zdvih, takže se nasazují tyče o užitečné délce 750 mm. Díky vysokému točivému momentu Nm a max. počtu otáček 150 ot./min., jakož i tlačným a tažným silám až do 6 t, nejsou také práce v obtížných půdách žádný problém. 2 Přehledný a otočný pult obsluhy pro komfortní obsluhu a kontrolu vrtacího přístroje z jedné polohy (pozice).

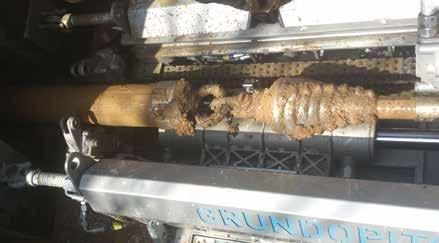

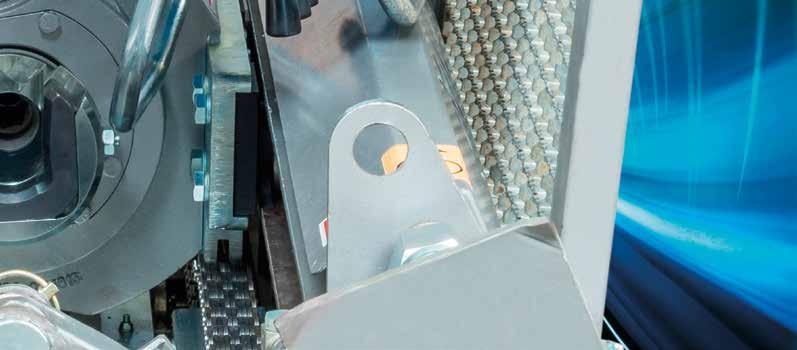

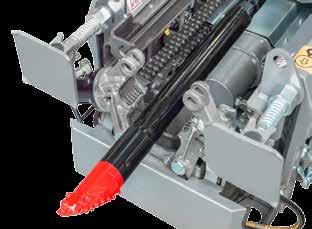

3 Výklopný obslužný pult kompaktní přepravní poloha, rychlejší montáž Dvoustupňová rotace (data) optimální přizpůsobení půdním podmínkám/průměr rozšíření hydraulické ukotvení ve stavební jámě - krátká doba přípravy, vysoká stabilita Výklopné stupátko bezpečnější stání POHON ROTACE POMOCÍ BAJONETOVÉHO UNAŠEČE VÝKLOPNÉ ČELISTI Jednoduché rychlé napojení tyčí na pohon rotace bez šroubování umožňuje rychlé bajonetové spojení. Možné zatažení větší rozšiřovací hlavy do max. 200 mm až do lafety není potřeba žádný předsazený rám. 3

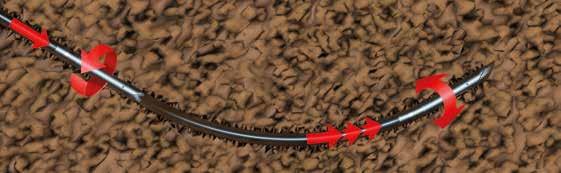

4 VYDĚLÁVÁ OD PRVNÍHO METRU Bezpečná metoda, mnohostranné využití Horizontální metoda vrtání s výplachem PILOTNÍ VRT* Řízení plánovaného průběhu vrtu: přímočarý vrt - protlačování a rotace vrtací hlavy. řízený vrt: - protlačování a řízení vrtu pomocí pilotní hlavy, příp. příklepové pilotní hlavy ROZŠÍŘENÍ & ZATAŽENÍ POTRUBÍ* Instalace produktové / ochranné trubky: zpětný tah a rotace rozšiřovací hlavy s připojenou trubkou, příp. rozšíření vrtu * v závislosti na třídě půdy a potřebném průměru rozšíření se nasazují speciální vrtací nástroje 4

5 Použití Všechny systémy PIT jsou projektovány na mnohočetné použití, dlouhou životnost, malé opotřebení, vysokou produktivitu a malou spotřebu zdrojů a provozních prostředků. To je dělá zvlášť flexibilními a hospodárnými od prvního nasazení. PODVRTÁVÁNÍ Silnic, kolejišť, budov, zahrad a jiných hodnotných povrchů. DOMOVNÍ PŘÍPOJKY Pro plyn, kanalizaci, proud, širokopásmové sítě (FTTH) až k domu nebo přímo z domu. VRTÁNÍ DRENÁŽÍ Pokládka drenážních potrubí k odvádění vody. VRTÁNÍ DO SKÁLY Pro bezpečné ražení ve skalnatých, nestálých zeminách se nasazuje vzduchem poháněné příklepové kladivo. 5

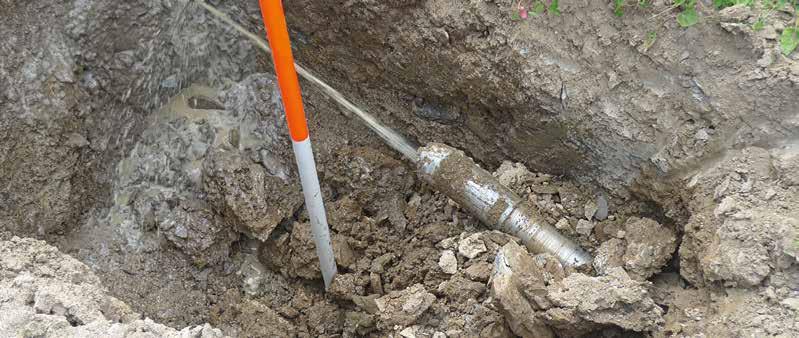

6 VRTÁNÍ DO SKÁLY ZIELGENAU 6 DOMOVNÍ PŘÍPOJKA

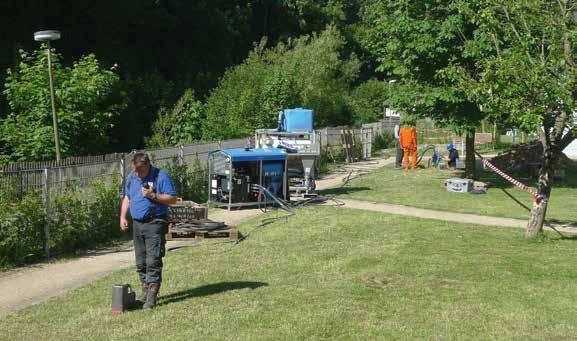

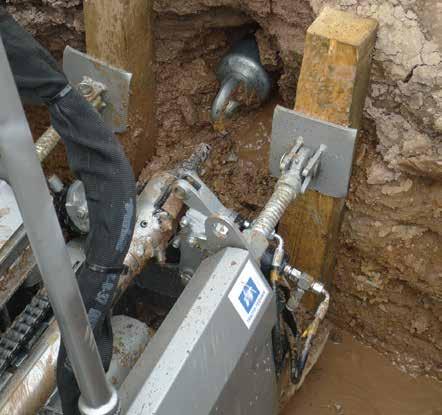

7 START Z JÁMY KOMPAKTNÍ DOLE SKRZ 7

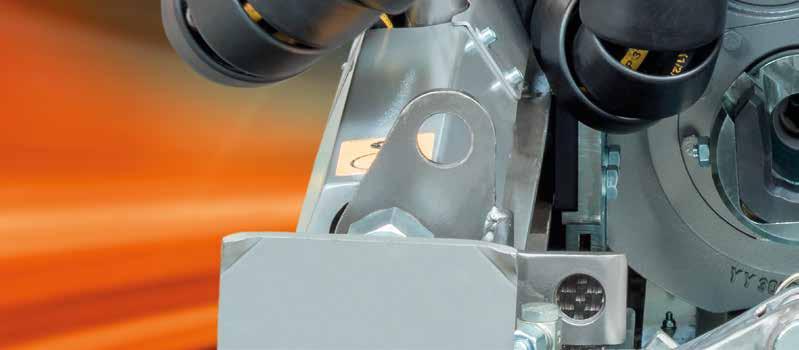

8 PŘÍSLUŠENSTVÍ Pro všechny případy Vrtací nástroje perfektně laděné na vrtací stroj garantují optimální postup vrtání v každé půdě. Robustnost a dlouhá životnost všech dílů se rozumí samo sebou. VRTACÍ HLAVA S POUZDREM SONDY VRTACÍ TYČ ROZŠIŘOVACÍ HLAVA QUICK (RYCHLÉ) SPOJENÍ ZATAHOVACÍ NIPL SPANNFIX (NAPÍNÁK TRUBEK) S DOTAHOVACÍM ŘETĚZEM Pro zatažení dlouhé trubky Pro zatažení krátké trubky 8

9 ZAMĚŘOVACÍ TECHNIKA PŘÍKLEKPOVÉ KLADIVO MÍCHÁRNA MA 09 POHONNÁ JEDNOTKA TT HP-031 9

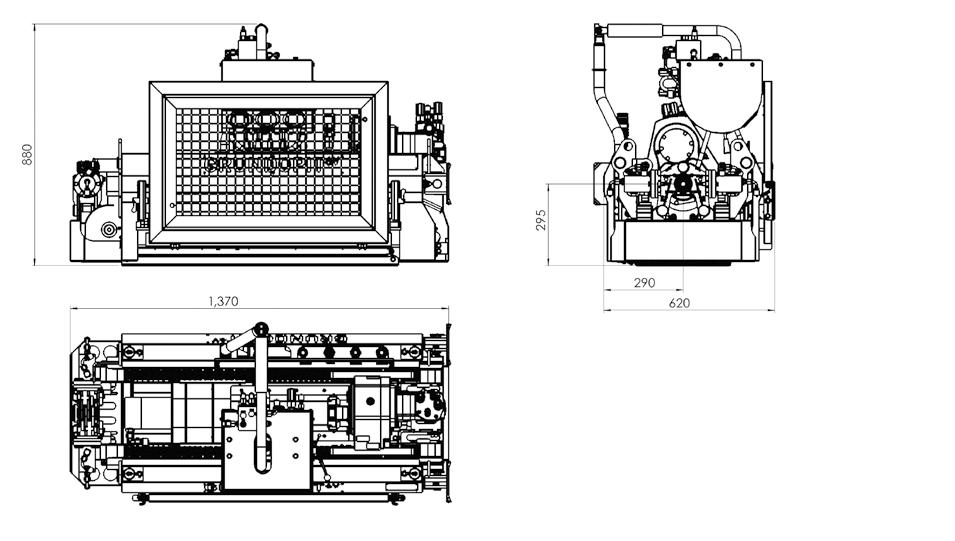

10 TECHNICKÉ ÚDAJE GRUNDOPIT 6V PRACOVNÍ POZICE PŘEPRAVNÍ POZICE 10

11 TECHNICKÉ ÚDAJE Model Základní vybavení GRUNDOPIT 6V Dvoustupňová rotace Hydraulické upínání Užitečná délka tyče 750 mm pouze u XYZ délky lafety Posuv prostřednictvím hydraulických válců a řetězu Výklopný obslužný pult Hydraulické ukotvení ve stavební jámě Napojení hydraulických vedení přímo na lafetě Pohon rotace s bajonetovým unašečem (dílčí výměna opotřebitelných dílů) Snadné ukládání tyčí do bajonetového unašeče Odklápěcí čelisti Data výkonu D x Š x V (mm) Pracovní poloha (mm) x x Přepravní poloha (mm) x 610 x 880 Hmotnost (kg) 450 Obsah zásobníku tyčí (m) 30 Tažná a tlačná síla (kn) 60 max. točivý moment (Nm) / 750 max. počet otáček vřetena (ot./min). 75 / 150 Tyč ELICON D51 Průměr pilotního vrtu (mm) 80 Průměr vrtací tyče (mm) 51 Užitečná délka tyče (mm) 750 Hmotnost tyče (kg) 5,8 Průměr rozšíření (mm) 250 Vnější průměr trubky (mm) 200 Délka vrtu (m) 100 min. rádius vrtu (m) 26 11
