Návod pro montáž sériového rozhraní essernet Objednací číslo
|
|
- Bohumír Přemysl Šmíd
- před 5 lety
- Počet zobrazení:
Transkript

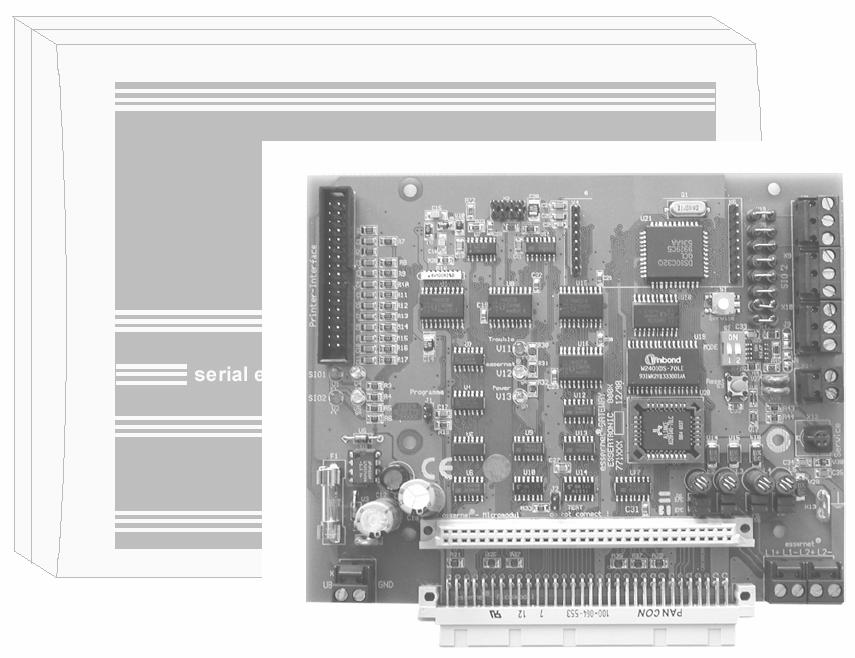

1 Návod pro montáž sériového rozhraní essernet Objednací číslo
2 Určení potřeby Toto zařízení může být použito pouze ve spojení s prvky uvedenými v katalogu a dle technického popisu s přihlédnutím k použití originálních náhradních dílů ESSER. Varování Bezporuchový a bezpečný provoz tohoto zařízení vyžaduje především přiměřenou dopravu,skladování a svědomitou montáž jakož i obsluhu. Bezpečnostně technická upozornění pro uživatele Tento návod obsahuje potřebné informace pro určení nasazení, užívání a popis produktu. Kvalifikovaný personál ve smyslu bezpečnostních pokynů v tomto návodu nebo k produktům samotným jsou osoby, Které jako projektanti znají směrnice a normy systémů EPS a SHZ Nebo pracovníci technického dozoru kteří ovládají zařízení EPS a SHZ a kteří znají obsah tohoto návodu co se týká jeho obsluhy Nebo všichni zřizovatelé a servisní personál způsobilý, nebo oprávněný pro opravy, čištění, montáž sytému EPS a SHZ, se znalostí příslušných předpisů, popř. mající oprávnění uvádět do provozu, zemnit a označovat přístroje/systémy dle standardů bezpečnosti. Upozornění na nebezpečí Toto upozornění slouží jednak pro vaší bezpečnost a za druhé pro ochranu před poškozením popisovaného produktu a nebo připojených zařízení. Bezpečnostní upozornění a varování sloužící pro odvrácení nebezpečí života a zdraví uživatele a montážního personálu jsou označeny pomocí piktogramů. Tyto piktogramy mají následující význam:. Touto značkou označené části tohoto manuálu mohou při nedodržení návodu způsobit smrt, nebezpečí úrazu nebo nenahraditelné věcné škody Touto značkou jsou označeny důležité informace o výrobku, nebo tato část návodu má zvláštní význam na který musí být upozorněno. 2 Sériové rozhraní essernet
3 1 OBSAH : 1. Stručný přehled Varianty systému a jejich nastavení Typ EDP jednosměrné ( objed. číslo ) Typ EDP obousměrné ( objed. číslo ) Typ P 3008 obousměrný ( objed. číslo ) Typ BMZ 8000 Vzdálená ústředna ( objed. číslo ) Instalační návod Návod k montáži na stěnu Vestavba do skříně ústředny řady Hlavní deska sériového rozhraní essernet Připojení napájecího napětí Připojení sériové linky RS essernet - Mikromodul Modul rozhraní Rozhraní TTY / 20mA Modul rozhraní RS 232/V Programovací software SEI-setup Nabídka menu programovacího SW DATEI Nabídka menu Einstellungen Nastavení Technická data Stručné poznámky Vysvětlivky značek Krátký popis/základní informace Návod k montáži a servisu zařízení Systémová konfigurace programování Technická data Dodatek 3 Sériové rozhraní essernet
4 1. Stručný přehled Sériové rozhraní essernet umožňuje připojení protipožárních systémů 8000 na zařízení bezpečnostního managmentu budovy ( grafickou nadstavbu) nebo na další protipožární systémy, jako například ústředny EPS 3007,3008. V závislosti na požadovaném typu sériového rozhraní pro síť ústředen essernet může být použito rozhraní typu TTY, nebo rozhraní typu RS 232. U systémů s obousměrným datovým přenosem je možné dálkové ovládání. Ve všech variantách je sériové rozhraní integrováno jako samostatný účastník sítě ústředen essernet prostřednictvím zabudovaného mikromodulu sítě essernet. Moduly a příslušenství essernet Mikromodul Typ1 ( 62,5kBd) : Objednací číslo essernet Mikromodul Typ2 ( 500kBd) : Objednací číslo Modul rozhraní RS 232 /V2.4 : Objednací číslo Modul rozhraní TTY / CL 20mA : Objednací číslo Skříň montážní sada pro vestavbu do skříně ústředny EPS řady 8000 : Objednací číslo Sériové rozhraní essernet

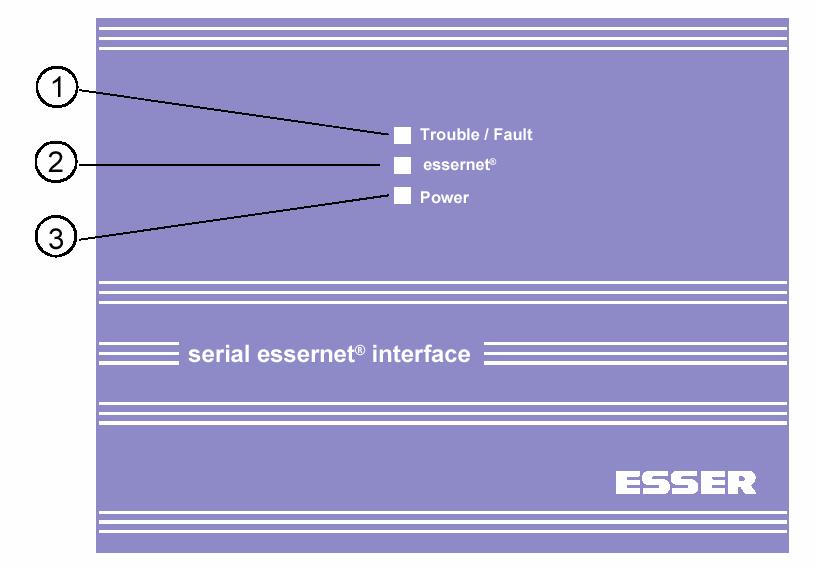

5 Optická návěstí Červená LED trvale svítí : při jakékoliv systémové poruše 1 Bliká : během posledních 5-15min nebyla přijata žádná zpráva ze sítě essernet 2 Žlutá LED trvale svítí Bliká Problikává : EEPROM-chyba programu : komunikace je již déle než 15 minut přerušena ( Svítí červená led PORUCHA) : v normálním provozním režimu každých 50-60s led problikává 3 Zelená LED trvale svítí Bliká : zařízení připraveno k provozu ( napájecí napětí připojeno) : porucha 5 Sériové rozhraní essernet
6 1.1 Varianty systému a jejich nastavení Typ EDP jednosměrné ( objed. číslo ) Aplikace: Připojení bezpečnostního managmentu budovy ( grafické nadstavby) jako například WINMAG nebo GEBANIS bez možnosti dálkového ovládání ústředen. Konfigurace: Nastavit síťovou adresu (=číslo ústředny) na mikromodulu sítě essernet viz kapitola 2.5 Naprogramovat číslo ústředny sériového rozhraní sítě essernet v editoru dat ostatních ústředen Sériové rozhraní sítě essernet bude v editoru zákaznických dat u ostatních účastníků sítě essernet naprogramováno jako ústředna esernetová ENZ 6 Sériové rozhraní essernet
7 1.1.2 Typ EDP obousměrné ( objed. číslo ) Aplikace: Připojení bezpečnostního managmentu budovy ( grafické nadstavby) s možnosti dálkového ovládání ústředen. 7 Sériové rozhraní essernet
8 1.1.3 Typ P 3008 obousměrný ( objed. číslo ) Aplikace: Připojení systémů EPS uvedených v následujícím seznamu pomocí sériového rozhraní TTY Ústředna EPS 8000 (naprogramovaná jako HZ. ZU, ENZ) Hlavní nebo podřízená ústředna řady 3008 Systémová ústředna 3008 Podřízená ústředna 3007 Při návrhu respektujte omezení dálkového ovládání účastníků podružné sítě essernet 8 Sériové rozhraní essernet
9 Konfigurace: Nastavit síťovou adresu (=číslo ústředny) na mikromodulu sítě essernet viz kapitola 2.5 Naprogramovat číslo ústředny sériového rozhraní sítě essernet v editoru dat ostatních ústředen Sériové rozhraní sítě essernet musí být v editoru zákaznických dat u ostatních účastníků sítě essernet naprogramováno jako ústředna podřízená UZ Čísla skupin hlásičů v podružné síti essernet musí být naprogramována v editoru zákaznických dat ostatních účastníků sítě essernet Čísla skupin hlásičů a ovládacích skupin musí být jednoznačná a nesmí být shodná v podsíti a v hlavní síti essernet Tabulka dálkového ovládaní účastníků v podružné síti essernet Ovládání skupiny hlásičů a ovládací skupiny Zpětné nastavení ústředny Vypnutí akustické signalizace Odpojení hlavního přenosového relé Odpojení hlavního přenosového relé Závislost na otevření skříně Zobrazování a ovládání OPPO Zobrazování doplňkových textů v síti ústředen essernet ANO ANO NE NE NE NE NE 9 Sériové rozhraní essernet
10 1.1.4 Typ BMZ 8000 Vzdálená ústředna ( objed. číslo ) Aplikace: Připojení jedné vzdálené ústředny systému 8000 pomocí zabudovaného rozhraní RS 485, nebo pomocí modulu rozhraní. Informace od připojené vzdálené ústředny budou v síti ústředen essernet zobrazovány 1 V sériovém rozhraní sítě essernet je možné použít rozhraní RS 485,nebo rozhraní RS 232. Maximální délka vedení pro rozhraní RS 485 je 1000m ( je možné použit modemů ). Konfigurace: Nastavit síťovou adresu (=číslo ústředny) na mikromodulu sítě essernet viz kapitola 2.5 Naprogramovat číslo ústředny sériového rozhraní sítě essernet v editoru dat ostatních ústředen Sériové rozhraní sítě essernet bude v editoru zákaznických dat u ostatních účastníků sítě essernet naprogramováno jako ústředna podřízená UZ Je li zapotřebí může být standardní konfigurace změněna pomocí programovacího SW USI setup viz kapitola 3 10 Sériové rozhraní essernet
11 2 Instalační návod 2.1. Návod k montáži a připojení Zařízení musí být instalováno v suchých, čistých a dostatečně osvětlených prostorách s možností omezení přístupu nepovolaných osob. Vnější vlivy (kimatické podmínky) musí odpovídat DIN R14. Zařízení musí být upevněno pomocí vhodného montážního materiálu (šroub, hmoždinka) na vyhrazenou rovnou montážní plochu bez mechanického namáhání. Přístroj může být uveden do provozu pouze po odborném upevnění na zeď nebo montážní plochu s dostatečnou nosností. Zařízení neprovozujte v prostředí se škodlivými vlivy. Části zařízení EPS mohou být provozovány v tomto prostředí pokud jsou splněny požadavky řady norem DIN VDE Zařízení musí být montováno tak aby obslužný díl a optická návěští byla montována v úrovni mezi 1400 a 1800mm nad podlahou. Musí být zabráněno Silnému působení elektrických / elektromagnetických a mechanických vlivů. Toto platí zejména pro montáž zařízení v bezprostřední blízkosti zářivkových svítidel, nebo silových kabelů a u montáže na vibrující nestabilní plochy, jako například tenké dělící příčky. Platné normy a předpisy Řada norem DIN VDE 08333, DIN Předpisy VdS 2095 Související normy Normy řad DIN VDE 0100, 0108, 0165, 0800, 0845 Varování Nebezpečí úrazu el. proudem Montážní a instalační práce musí být prováděny bez připojení napájecího napětí! 11 Sériové rozhraní essernet

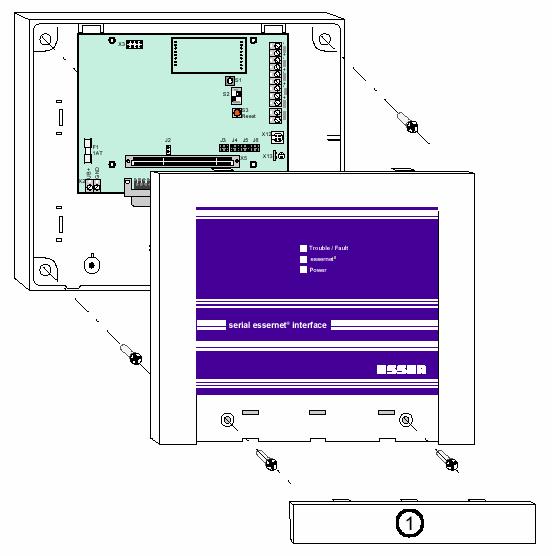

12 2.2. Návod k montáži na stěnu Vyznačte čtyři upevňovací Otevřete skříň rozhraní body Na odpovídajícím místě vyvrtejte odpovídající montážní otvory a vložte hmoždinky Připojovací kabely zaveďte vstupními otvory ve spodním díle a díl upevněte na zeď Proveďte potřebné instalační práce Připojte kabely a skříň uzavřete Zasuňte zaslepovací krycí díl 1 Varování před možným poškozením!! Dbejte na ochranná opatření proti poškození elektronických částí statickou elektřinou. 12 Sériové rozhraní essernet

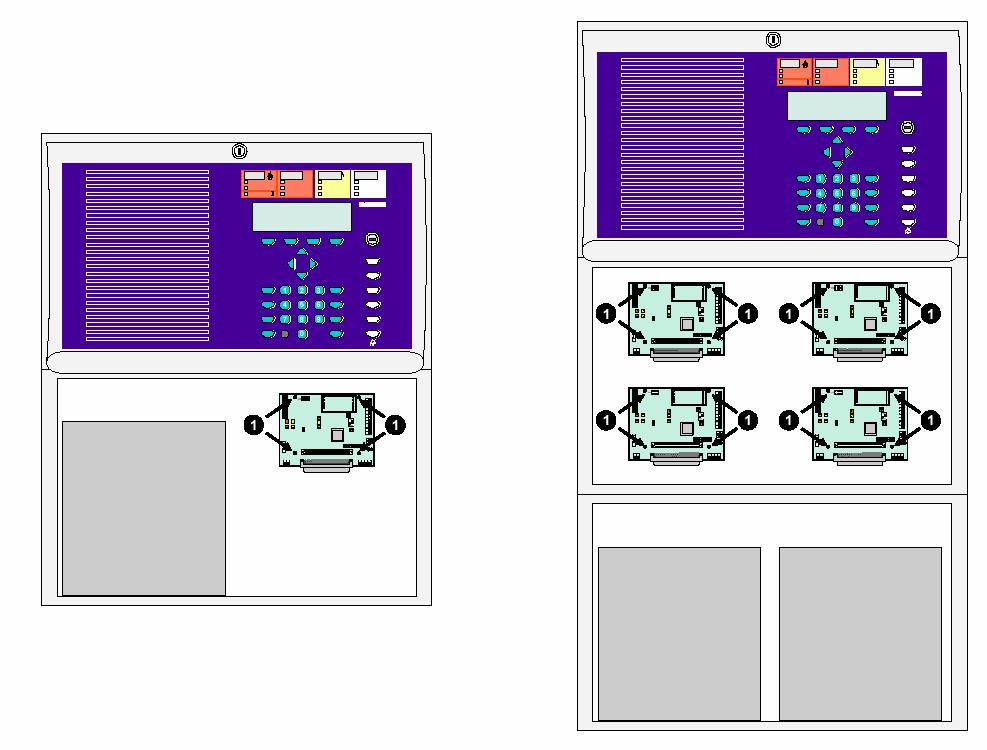

13 2.3. Vestavba do skříně ústředny řady 8000 Sériové rozhraní sítě essernet může být zabudováno do skříně ústředny EPS řady 8000C/M. K zabudování je zapotřebí sada pro vestavbu do skříně ústředny ( Objednací číslo ). 1 = Otvory H standardního zadního dílu skříně ustředen řady 8000C/M Vestavná montáž je závislá od typu skříně ústředny. Sériové rozhraní sítě essernet je montováno na vestavbovou pozici na montážní otvory H. Tato vestavbová pozice je rovněž využívána pro vestavbu esserbus koppleru. Sériové rozhraní essernet je upevněno pomocí přiložených distančních držáků ( skříňová sada) na vestavbovou pozici. 13 Sériové rozhraní essernet

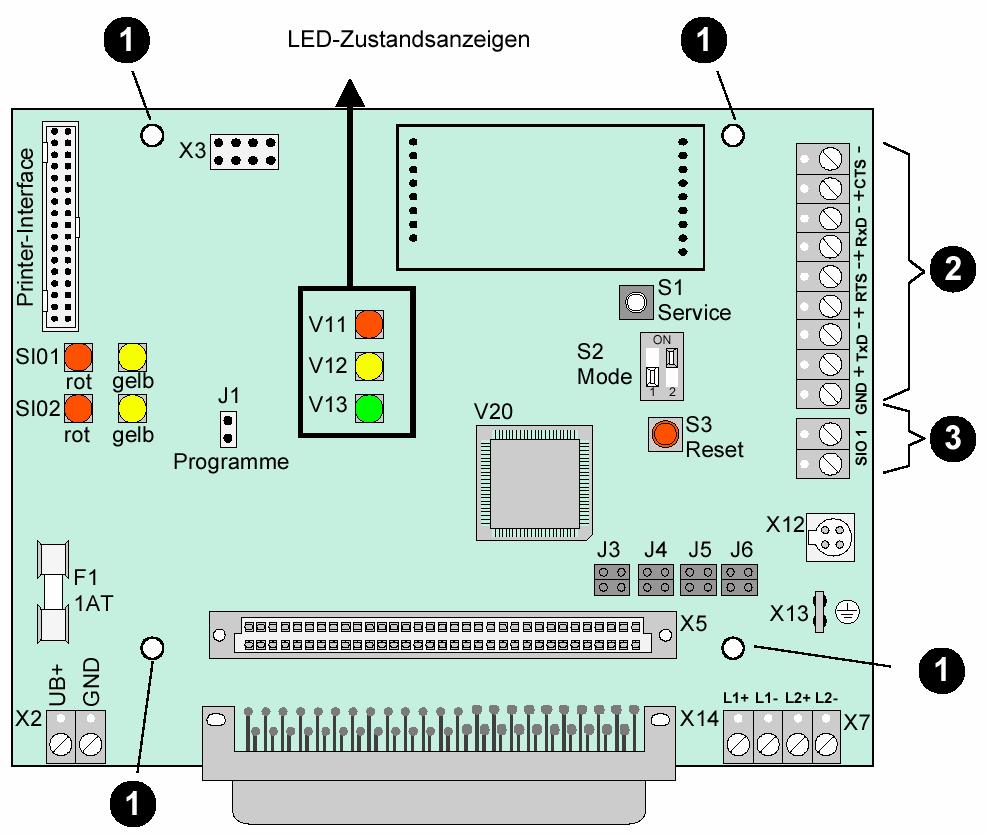

14 2.4. Hlavní deska sériového rozhraní essernet 1 Upevňovací body pro montáž do skříně ústředny EPS řady 8000C/M 2 Připojovací svorkovnice pro moduly RS 232, nebo TTY podle osazeného modulu rozhraní 3 Připojovací svorkovnice vestavěného rozhraní RS Sériové rozhraní essernet
15 S1- S2- S3 Rozhraní tiskárny F1 X2 X5/14 X7 Servisní tlačítko pro aktualizaci Firmware Pro aktualizaci programového vybavení sériového rozhraní sítě essernet slouží program USI setup FIRMWARE by mělo být aktualizováno pouze po domluvě se zákaznickým servisem ( technickým oddělením) výrobního závodu Přepínač DIL- pro nastavení programovacího modu pro typ sériového rozhraní Vzdálená ústředna EPS 8000 (Objednací číslo ) viz. Kapitola 3 Normální pracovní režim pro všechny ostatní varianty ( nastaveno z výroby) Tlačítko-RESET po jeho vybavení bude převzato změněné nastavení Připojení tiskárny ( Plochý kabel 34 vodičů) Pojistka tavná T 1A/250 V Připojení napájecího napětí +Ub V DC Konektorová pozice pro libovolný mikromodul sítě essernet Pro vodorovnou nebo svislou montáž mikromodulu Připojovací svorkovnice pro mikromodulovou pozici J1 Programovací JUMPER J3,J4,J5,J6 X12 X13 Otevřen :EEPROM ochrana záznamu je aktivní ( tovární nastavení) Uzavřen : EEPROM ochrana záznamu je deaktivována ( pouze pro potřeby programování Firmware) Propojovací můstky pro připojení nebo odpojení VF ochran vedení sítě essernet Připojovací konektor pro připojení servisního PC. Nutný jen u provedení Vzdálená ústředna EPS 8000 Objednací číslo Připojení ochranné země (PE) 15 Sériové rozhraní essernet
16 2.4.1 Připojení napájecího napětí Sériové rozhraní sítě essernet může být napájeno z napájecího zdroje ústředny, nebo může být napájeno z externího napájecího zdroje. Rozsah provozních napětí: Napájecí napětí : Napájecí proud: od 10,5 do 28 V 12 V nebo 24 V max. 60 ma 16 Sériové rozhraní essernet

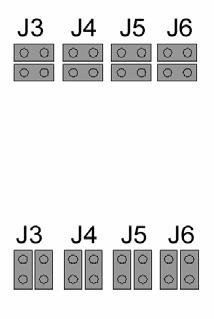

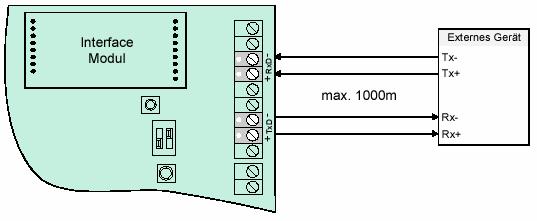

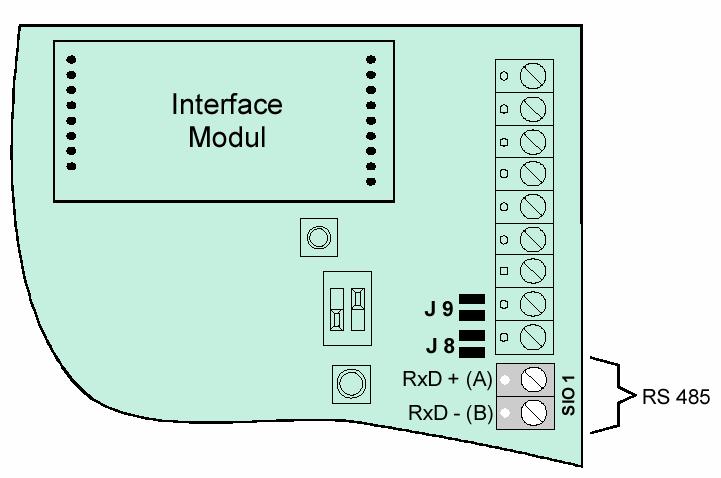

17 2.4.2 Připojení sériové linky RS 485 Na základní desce sériového rozhraní sítě essernet je integrováno sériové rozhraní RS 485. Maximální délka vedení mezi sériovým rozhraním essernet a externím zařízením je 1000m. 17 Sériové rozhraní essernet
18 2.5. essernet - Mikromodul Na základní desku sériového rozhraní esserne se instaluje mikromodul sítě essernet. Na tomto mikromodulu se musí nastavit síťová adresa v síti essernet pro toto sériové rozhraní sítě essernet. Tato adresa je nastavována pomocí otočných přepínačů S1 a S2. Použitý mikromodul essernet musí svojí přenosovou rychlostí odpovídat použité přenosové rychlosti v síti essernet. Objednací číslo : essernet Typ 1 ( přenosová rychlost 62,5 kbd ) Objednací číslo : essernet Typ 2 ( přenosová rychlost 500 kbd ) Nastavení síťové adresy v síti essernet 18 Sériové rozhraní essernet
19 Pro připojení vedení sítě essernet na sériové rozhraní sítě essernet slouží čtyři svorky integrované na základní desce rozhraní. Propojky VF ochranných filtrů (62,5kBd) Pro essernet -mikromodul TYP 1 Všechny propojovací můstk y musí být ve vodorovné poloze. VF ochrané filtry pro mikromodul jsou zapojeny. ( nastaveno z výroby) Pro essernet -mikromodul TYP 2 (500 kbd) Všechny propojovací můstky musí být ve svislé poloze. VF ochrané filtry pro mikromodul jsou vyřazeny z funkce. Je-li osazen mikromodul sítě essernet TYP 2 ( 500 Kbit/s) musí být interní VF ochranné filtry pomocí propojovacích můstků J3 až J6 vyřazeny z funkce, a VF ochrana vedení sítě essernet je realizována vždy pomocí externí ochrany. 19 Sériové rozhraní essernet

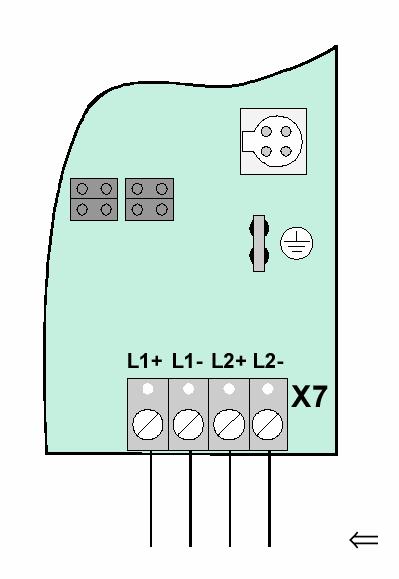

20 Připojení vedení essernet Připojovací svorkovnice sítě essernet na hlavní desce sériového rozhraní sítě essernet Principiální schema sítě ústředen essernet Maximálně 31 účastníků sdružených v jedné síti essernet 20 Sériové rozhraní essernet
21 2.6. Modul rozhraní V jednom sériovém rozhraní sítě essernet je vždy použit jeden modul rozhraní a to modul TTY/CL 20 ma, nebo RS 232 / V2.24. Maximální délka připojovacích vedení a obsazení připojovacích svorkovnic na hlavní desce odpovídá použitému typu modulu rozhraní. Varování před možným poškozením!! Dbejte na správnou polohu modulu rozhraní při montáži na základní desku sériového rozhraní sítě essernet. Používejte opatření pro odvod statické elektřiny. 21 Sériové rozhraní essernet

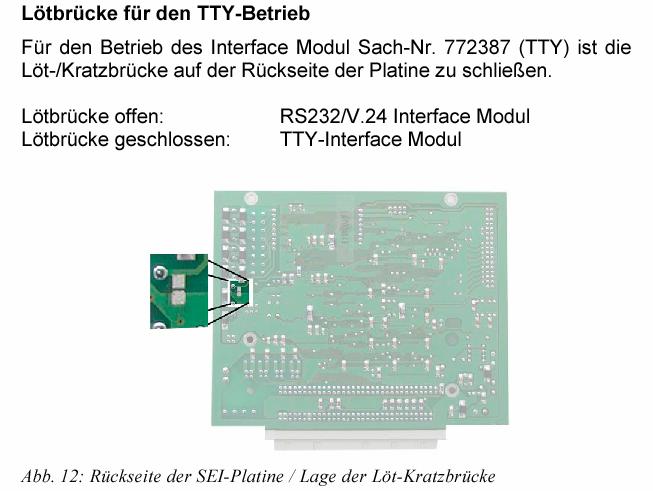

22 2.4.2 Rozhraní TTY / 20mA Modul rozhraní objednací číslo Maximální dovolená délka vedení mezi sériovým rozhraním sítě essernet a externím zařízením je 1000m. 22 Sériové rozhraní essernet

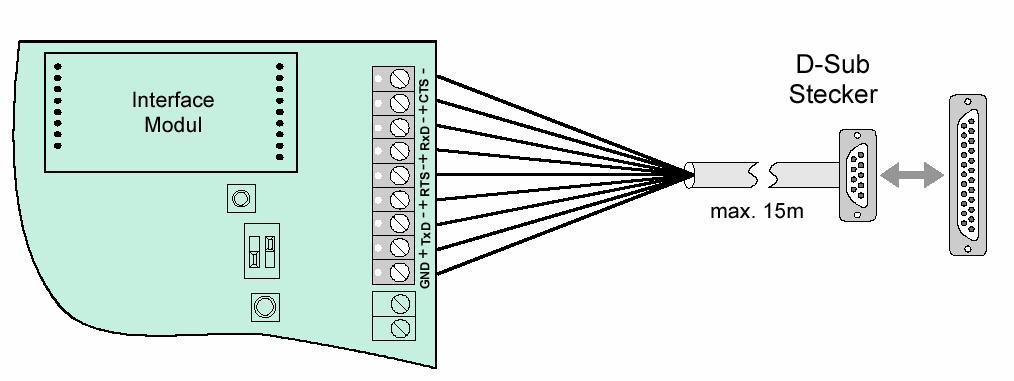

23 2.6.2 Modul rozhraní RS 232/V2.4 Modul rozhraní objednací číslo Maximální dovolená délka vedení mezi sériovým rozhraním sítě essernet a externím zařízením je 15m. Standardní zapojení vodičů pro sériové rozhraní RS 232 v konektoru ( D-SUB 9 pinů/ 25 pinů) 25 Pin 9 Pin Signal Popis signálu GND Stínění/ propojení krytů TxD Vysílání dat RxD Příjem dat RTS Výzva k vysílání CTS Pohotovost k vysílání DSR Pro použití neobsazovat GND DCD DTR RI DSDR 23 Sériové rozhraní essernet

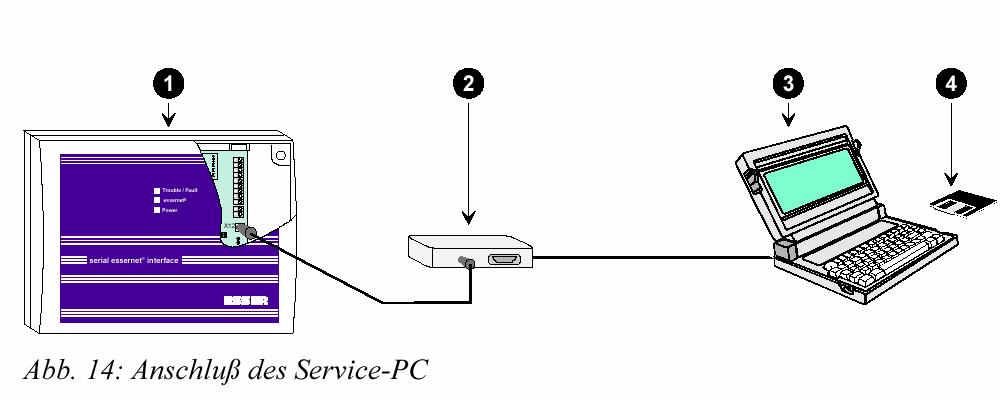

24 3 Programovací software USIsetup Programovací software USIsetup je určen pro programování sériového rozhraní essernet jako typ Vzdálená ústředna EPS 8000, pokud má být změněna standardní konfigurace z výrobního závodu. Dodatečně může být pomocí tohoto SW, po konzultaci se zákaznickým servisem ve výrobním závodě aktualizován celý Firmware na jiné varianty sériového rozhraní essernet. Připojení servisního počítače 1 Sériové rozhraní essernet 2 Rozhraní pro ústředny ( objednací číslo ) 3 Servisní PC 4 Programovací software USIsetup 24 Sériové rozhraní essernet

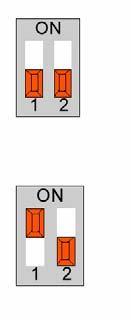

25 Nastavení přepínačů DIL Pro programování vlastních zákaznických dat pro sériové rozhraní essernet typ Vzdálená ústředna EPS 8000 nebo k aktualizaci Firmware musí být nastaveny DIL přepínače na základní desce Data editoru zákaznických dat nastaveno ve výrobě Programovací mód zapnutý Programovací mód vypnutý Standardní nastavení Pozice 1. Programovací mód vypnutý Pozice 2 nastaveno ve výrobě Standardní naprogramování Programovací mód zapnutý ( DIL Pos. 2 bez významu) Vzdálená ústředna BMZ 8000s vlastními zákaznickými daty Pozice 1. Programovací mód vypnutý Pozice 2 Vlastní zákaznická data přijmout 25 Sériové rozhraní essernet
26 3.1 Nabídka menu programovacího SW DATEI Datei neu (Nová data) Offnen (Otevřít) Speichern ( Ulož) Speichern unter ( Ulož jako) Datentransfer ( Přenos dat) Firmware akt (Firmware aktual) Recent file (Ukaž poslední) Program verlassen (Ukonči program) Zhotoví nový soubor zákaznických dat pro sériové rozhraní essernet Typ Vzdálená ústředna EPS 8000 Otevře vybraný soubor z uložených souborů zákaznických dat Ukládá otevřený soubor dat pod aktuálním jménem Ukládá otevřený soubor dat pod libovolným jménem Nastavení přenosu mezi rozhraním PC a sériovým rozhraním essernet Aktualizace prov. systému sériového rozhraní essernet Ukáže/Otevře naposledy upravovaný soubor Ukončí běh programu bez uložení zákaznických dat 26 Sériové rozhraní essernet

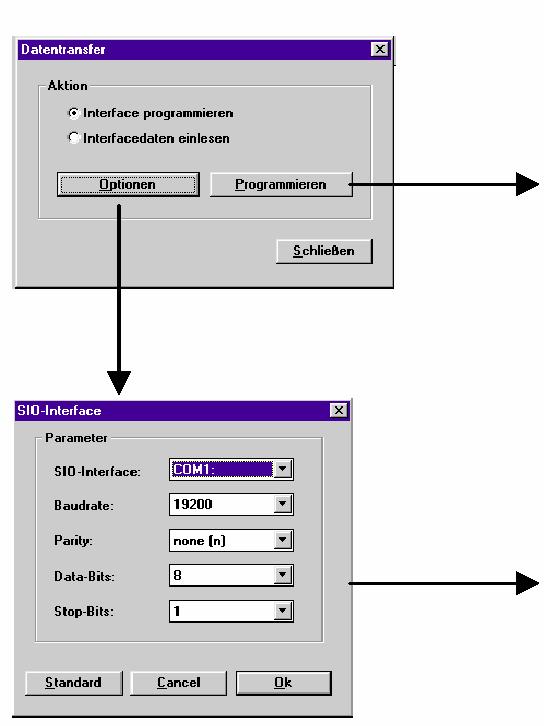

27 Datentransfer (přenos dat) V tomto bodu menu bude přenesen, nebo načten soubor dat určený pro sériové rozhraní essernet Typ Vzdálená ústředna EPS Start přenosu dat PC sériové rozhraní essernet Nastavení parametrů sériového portu COM v PC Pro sériové rozhraní Typ Vzdálená ústředna EPS 8000 je použito standardní nastavení přenosových parametrů sériového rozhraní a změna těchto parametrů není nutná. Toto nastavení může být změněno, když nastanou problémy s přenosem dat, nebo když sériové rozhraní PC (COM PORT) vyžaduje nastavení na jiné hodnoty než standardní. 27 Sériové rozhraní essernet
28 Firmware ( základní SW systém sériového rozhraní essernet ) Pomocí programu USIsetup mohou být u všech variant sériového rozhraní essernet změněna základní provozní data ( Firmware) a přenesena do sériového rozhraní essernet (aktualizace). Spouští aktualizaci (aktualizace ) Firmware Nastavení parametrů rozhraní Aktualizaci Firmware provádějte jen po konzultaci se zákaznickým střediskem ve výrobním závodě. Při přenosu nových dat Firmware budou stávající data v sériovém rozhraní essernet nevratně přepsána. 28 Sériové rozhraní essernet

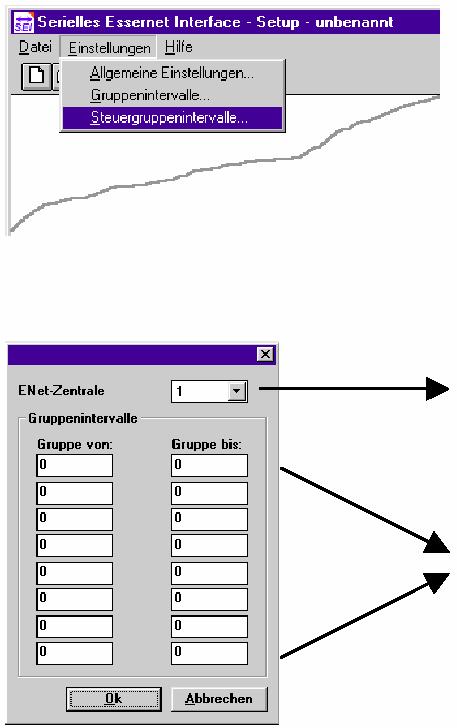

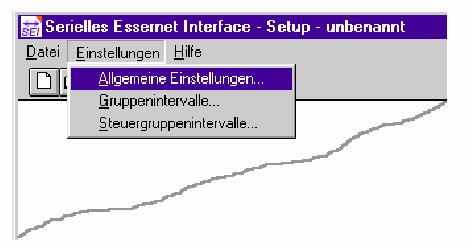

29 3.2 Nabídka menu Einstellungen Nastavení V tomto bodu menu budou nastavena všeobecná data jako např. TYP sériového rozhraní essernet. Současně zde musí být nastavena čísla (interval) skupin hlásičů a čísla (interval) ovládacích skupin pro ústředny v podružné síti, která jsou připojena na sériové rozhraní essernet Všeobecná nastavení V tomto bodu se nastavuje sériové rozhraní essernet a typ jeho rozhraní na které je připojena subsíť, nebo jiné ústředny. Interval skupin hlásičů Definování intervalu skupin hlásičů v rozsahu do 0 do Interval skupin ovládání Definování intervalu ovládacích skupin v rozsahu do 0 do Skupiny hlásičů a ovládací skupiny musí být nadefinovány jako jedinečné a nesmí být shoda v intervalech skupin v hlavní síti essernet a v podružné síti. 29 Sériové rozhraní essernet
30 Základní nastavení Volba typu zařízení Volba požadovaného rozhraní SIO 1= zabudované rozhraní RS 485 SIO 2= vložené rozhraní Modul RS 232, nebo TTY Master/Slave Nastavení chování rozhraní při ESSER datovém protokolu (EDP) Master: ve všech variantách bude rozhraní aktivní a pasivní Slave: 1-Ústředna Router (přenašeč) Druhá ( vzdálená) stanice musí být vždy naprogramována jako Master ( nebo opačně) Přenosová rychlost V tomto bodě bude nastavena přenosová rychlost. Nastavení přenosové rychlosti musí být u obou stanic shodné. Dalším parametrem rozhraní je nastavení protokolu EDP, toto nastavení je 8 datových bytů, 1 stop bit, žádná parita (8,1,N). Všechna další nastavení smějí být prováděna při problémech se spojením až po dotazu na zákaznickém středisku výrobního závodu. 30 Sériové rozhraní essernet

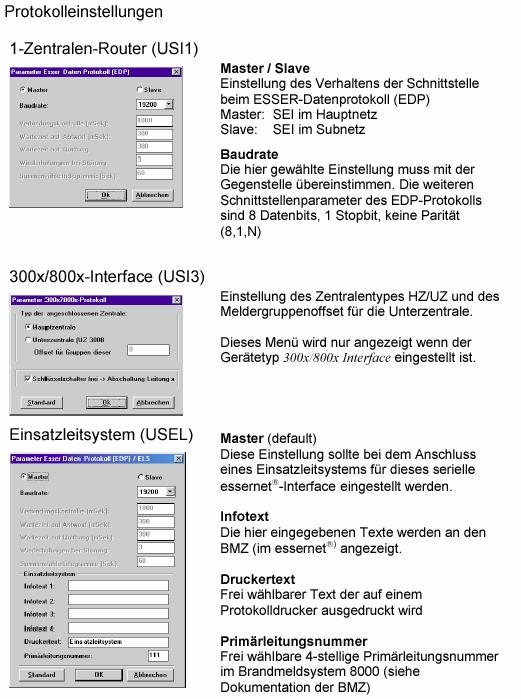

31 31 Sériové rozhraní essernet
32 Intervaly skupin hlásičů V tomto bodě menu bude nastaven interval skupin hlásičů ústředen propojených pomocí sítě essernet. Tento interval musí být identický s naprogramovanými intervaly skupin hlásičů na všech ostatních ústřednách v síti essernet. Nastavení čísla ústředny Toto číslo (adresa v síti essernet ) musí být identické s nastavením adresy na mikromodulu essernet v rozsahu (1-31) Nastavení intervalu skupin hlásičů max rozsah dvakrát. Interval skupin hlásičů a interval ovládacích skupin musí být v jedinečný, a nesmí být v síti essernet a jeho podsítích zadán 32 Sériové rozhraní essernet
33 Intervaly ovládacích skupin V tomto bodě menu bude nastaven interval ovládacích skupin ústředen propojených pomocí sítě essernet. Tento interval musí být identický s naprogramovanými intervaly ovládacích skupin na všech ostatních ústřednách v síti essernet. Nastavení čísla ústředny Toto číslo (adresa v síti essernet ) musí být identické s nastavením adresy na mikromodulu essernet v rozsahu (1-31) Nastavení intervalu vládacích skupin max rozsah Interval skupin hlásičů a interval ovládacích skupin musí být v jedinečný, a nesmí být v síti essernet a jeho podsítích zadán dvakrát. 33 Sériové rozhraní essernet
34 4 Technická data Rozsah provozních napětí Jmenovité napětí Jmenovitý proud : od 10,5 V do 28 V : 12 V DC nebo 24 V DC : ca. 60 ma (při 12 V DC) Nouzové napájení Krytí : IP 315 Pracovní teplota Skladovací teplota : od 0 C do +50 C : od -10 C do +50 C Prostředí : R 14 (DIN 50019) Rozměry Barva skříně Signalizační prvky Diody LED Bzučák : včetně skříně 270x221x71 : Světle šedá s modrým čelním panelem : 3 LED červená/žlutá/zelená : 80 db (A) Verze příslušenství Mikromodul essernet : S přenosovou rychlostí 62,5 kbd (Objednací číslo ) nebo Mikromodul essernet : S přenosovou rychlostí 500 kbd (Objednací číslo ) Modul-rozhraní : RS 232 / V 24 (Objed. Číslo ) nebo : TTY -/ CL 20 ma (Objed. Číslo ) Doplňující tiskopisy ESSER Objednací číslo Popis Návod pro montáž a obsluhu ústředen EPS 8000C/M Návod pro montáž a obsluhu ústředen EPS 8007/ Návod pro montáž a obsluhu ústředen EZS Návod na obsluhu editoru zákaznických dat pro řadu Odborný seminář essernet Síťové systémy Odborný seminář Datové přenosy Odborný seminář Přepěťové ochrany 34 Sériové rozhraní essernet
35 35 Sériové rozhraní essernet
36 Objektová data pro sériové rozhraní essernet Sériové číslo rozhraní Typ zařízení ( samolepka na zařízení) EDP jednosměrná komunikace ( objednací číslo ) EDP obousměrná komunikace ( objednací číslo ) P3008 obousměrná komunikace ( objednací číslo ) Vzdálená ústředna EPS 8000 ( objednací číslo ) Obsazení RS 232 Modul rozhraní TTY Modul rozhraní Číslo ústředny (v rozsahu 1-31 pro essernet ) Skupiny hlásičů od do od od od do do do Ovládací skupiny od do od od od do do do Datum uvedení do provozu Dodavatelská firma 36 Sériové rozhraní essernet
37 Stručné poznámky 37 Sériové rozhraní essernet
