Sport PRO. Návod k obsluze. Květen 2017 Vytištěno v České republice _0A

Transkript

1 Sport PRO Návod k obsluze Květen 2017 Vytištěno v České republice _0A

2 Všechna práva vyhrazena. Tento návod k obsluze je chráněn autorskými právy a bez písemného souhlasu společnosti Garmin nelze pořizovat kopie kompletního manuálu ani jeho částí. Společnost Garmin si v důsledku zlepšování nebo změn výrobku vyhrazuje právo měnit obsah tohoto manuálu bez povinnosti komukoliv takovéto změny hlásit. Pokud máte zájem o aktualizace produktu nebo o bližší informace jeho používání, navštivte stránky Garmin logo Garmin jsou obchodní známky společnosti Garmin Ltd. nebo jejích dceřiných společností registrované v USA a dalších zemích. Sport PRO je obchodní známkou společnosti Garmin Ltd. nebo jejích dceřiných společností. Tyto obchodní známky nelze užívat bez výslovného souhlasu společnosti Garmin. Obsah Začínáme... 1 Nastavení systému Sport PRO Popis přístroje... 1 Ovládací zařízení Sport PRO... 1 Jednotka na obojek Sport PRO... 1 Připevnění jednotky na obojek... 1 Nabíjení ovládacího zařízení... 1 Nabíjení jednotky na obojek... 1 Zapnutí jednotky na obojek psa... 2 Vypnutí jednotky... 2 Jednotka na obojek psa... 2 Párování jednotky na obojek psa s ovládacím zařízením... 2 Výběr jednotky na obojek psa... 2 Nasazení obojku na krk psa... 2 Výběr a instalace kontaktních bodů... 2 Výcvik psa... 3 Výcvikové metody... 3 Výběr správné úrovně intenzity... 3 Změna úrovně intenzity... 3 BarkLimiter... 3 Automatická Intenzita... 3 Stavová LED kontrolka... 3 Povolení funkce BarkLimiter na ovládacím zařízení... 3 Zapnutí samostatné funkce BarkLimiter přímo na jednotce obojku... 4 Bark Odometer... 4 Použití světel... 4 Informace o zařízení... 4 Specifikace ovládacího zařízení... 4 Specifikace jednotky obojku... 4 Instrukce pro výměnu baterie Sport PRO... 4 Komponenty ovládacího zařízení Sport PRO... 4 Výměna baterie v ovládacím zařízení... 4 Komponenty jednotky na obojek Sport PRO... 5 Výměna baterie v jednotce na obojek... 5 Registrace zařízení... 5 Více informací... 5 Obsah i

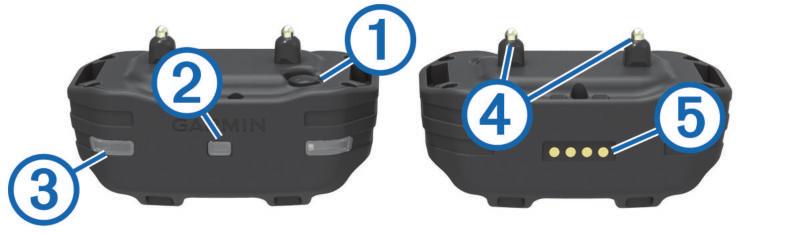

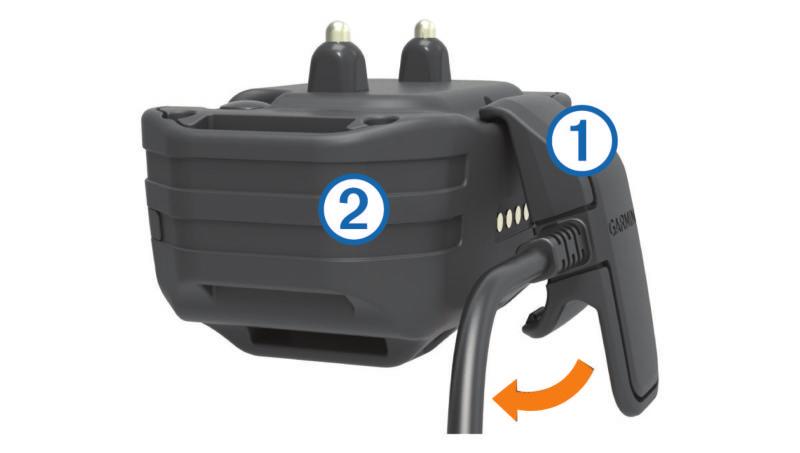

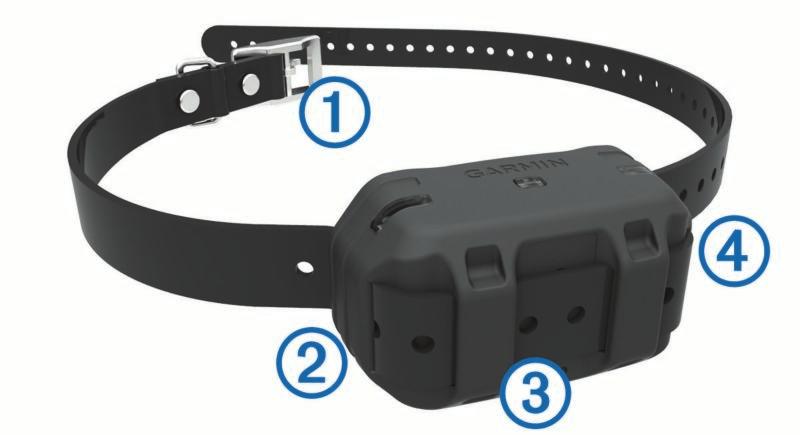

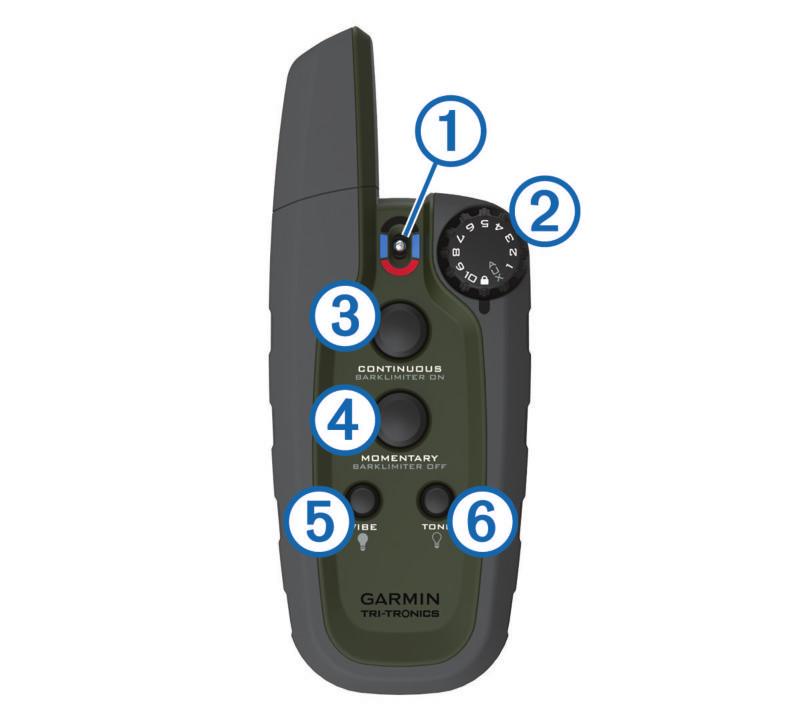

3 Začínáme VAROVÁNÍ Přečtěte si leták Důležité bezpečnostní informace a informace o produktu vložený v obalu s výrobkem. Obsahuje varování a další důležité informace. Nastavení systému Sport PRO Předtím, než začnete používat systém Sport PRO, musíte nejprve nastavit přístroje. 1 Připevněte jednotku pro psa na pásek obojku (Připevnění jednotky na obojek, strana 1). 2 Nabijte ovládací jednotku (Nabíjení ovládacího zařízení, strana 1). 3 Nabijte jednotku na obojek psa (Nabíjení jednotky na obojek, strana 1). 4 Zapněte přístroje (Zapnutí přístrojů, strana 2). 5 Pokud je to nutné, spárujte jednotku na obojek psa s ovládací jednotkou (Spárování jednotky na obojek s ovládací jednotkou, strana 2). Popis přístroje Ovládací zařízení Sport PRO Připevnění jednotky na obojek 1 Pásek obojku À protáhněte koncem bez přezky (přezka je orientována směrem ven) skrz otvor Á na boku jednotky. 2 Poté protáhněte pásek obojku skrz dva otvory Â na přední straně jednotky. 3 Následně protáhněte pásek obojku skrz otvor Ã na druhém boku jednotky. 4 Zatáhněte za oba konce obojku tak, aby pásek obojku jednotku těsně obepínal. Nabíjení ovládacího zařízení POZNÁMKA Abyste zabránili korozi, USB port, ochrannou krytku a okolní oblast před nabíjením nebo připojením k počítači důkladně vysušte. Před prvním použitím přístroje byste měli kompletně nabít baterii nebo kdykoliv, když je stav nabití baterie nízký. Je zcela normální, že se baterie vybije přibližně po 7 až 10 týdnech, kdy zařízení není používáno. Nabití zcela vybíté baterie trvá přibližně 2 hodiny. POZNÁMKA: Přístroj je možné nabíjet při okolní teplotě v rozmezí 0 C až 40 C. 1 Sejměte ochrannou krytku À. À Á Â Ã Ä Å Přepínač jednotky na obojek psa Přepínač pro nastavení úrovně intezity a provozního režimu Tlačítko kontinuální stimulace Zapnutí BarkLimiter (režim AUX) Tlačítko momentální stimulace Vypnutí BarkLimiter (režim AUX) Tlačítko vibrace Zapnutí svícení (režim AUX) Tlačítko tónu Vypnutí svícení (režim AUX) Jednotka na obojek Sport PRO À Á Â Ã Ä Tlačítko Power Stavová LED kontrolka Světla Kontaktní body Kontakty pro nabíjecí klip 2 Konec napájecího kabelu s mini USB konektorem zapojte do mini USB portu Á na vašem přístroji. 3 Druhý konec napájecího kabelu připojte do napájecí zásuvky. Stavová LED kontrolka během nabíjení svítí červeně. 4 Jakmile stavová LED kontrolka začne svítit zeleně, baterie je plně nabita a můžete odpojit napájecí kabel ze zařízení. Nabíjení jednotky na obojek POZNÁMKA Abyste zabránili korozi, USB port, ochrannou krytku a okolní oblast před nabíjením nebo připojením k počítači důkladně vysušte. Před prvním použitím přístroje byste měli kompletně nabít baterii nebo kdykoliv, když je stav nabití baterie nízký. Je zcela normální, že se baterie vybije přibližně po 7 až 10 týdnech, kdy zařízení není používáno. Nabití zcela vybíté baterie trvá přibližně 2 hodiny. POZNÁMKA: Přístroj je možné nabíjet při okolní teplotě v rozmezí 0 C až 40 C. 1 Přiložte nabíjecí sponu À k přístoji Á a zacvakněte ji. Začínáme 1

4 Přepínačem č.1 na ovládacím zařízení vyberte barvu přidělenou k jednotce na obojek psa. Výcviková tlačítka ovládají jednotku na obojek psa vybrané přidělené barvy. Nasazení obojku na krk psa 2 Druhý konec kabelu připojte do napájecí zásuvky. Během nabíjení svítí LED kontrolka červěně. 3 Jakmile LED kontrolka svítí zeleně, odpojte napájecí kabel ze zařízení (baterie je plně nabita). Zapnutí jednotky na obojek psa Pro zapnutí jednotky na obojek psa do výcvikového režimu, držte stisknuté tlačítko Power, dokud se stavová LED kontrolka nerozsvítí zeleně a zařízení nepípne. Pro zapnutí jednotky do nezávislého BarkLimiter režimu, držte stisknuté tlačítko Power, dokud se stavová LED kontrolka nerozsvítí modře (Povolení nezávislé BarkLimiter funkce z jednotky na obojek psa, strana 4). Pro zapnutí jednotky do režimu párování, držte stisknuté tlačítko Power, dokud se LED kontrolka nerozsvítí žlutě (Párování jednotky s ovládacím zařízením, strana 2). Vypnutí jednotky 1 Držte stisknuté tlačítko Power, dokud se stavová LED kontrolka nerozsvítí červeně. 2 Uvolněte stisknutí tlačítka Power. Jednotka na obojek psa pípne pro potvrzení vypnutí. POZNÁMKA: Pokud je jednotka vypnuta v režimu BarkLimiter, LED kontrolka před vypnutím zabliká v počtu korekcí štěkání (Bark Odometer, strana 4). Jednotka na obojek psa UPOZORNĚNÍ Abyste zabránili podráždění kůže psa od kontaktních bodů, po 24 hodinách nošení sundejte psovi obojek s jednotkou minimálně na osm hodin. Přístroj není navržen na používání u lidí. Nenechávejte nikoho, aby si ho zkoušel. Nenanášejte na jednotku nebo obojek žádné agresivní chemické přípravky, včetně sprejů proti blechám a klíšťatům. Vždy se přesvědčte, že jakýkoliv sprej proti blechám a klíšťatům aplikovaný na vašeho psa je již zcela vyschlý, před tím, než psovi nasadíte obojek. I malé množství chemického přpravku může poškodit plastové části či laminát obojku. Aby byl výcvik psa efektivní, musí být obojek s jednotkou správně nasazený. Jestliže je obojek příliš volný nebo nesprávně umístěný, mohou být stimulace vyhodnoceny či provedeny nesprávně. Toto může prodloužit či zcela zmařit výcvik. 1 Umístěte jednotku na přední část krku psa tak, že stavová LED kontrolka směřuje k bradě psa a kontaktní body proti hrdlu. TIP: Pro korekci štěkání by kontaktní body měly být umístěny blízko hlasivek. Tato pozice je rozdílná v závislosti na rase psa. Pokud jednotka nedetekuje štěkání, zkuste posunout jednotku blíže nebo dále od těla psa pro nalezení ideální pozice. 2 Utáhněte obojek tak, aby byl těsně, ale pohodllně okolo krku psa a zapněte přezku. POZNÁMKA: Obojek by měl sedět těsně a neměl by se hýbat nebo otáčet okolo krku psa. Pes musí být schopen polikat potravu a vodu zcela normálně. Měli byste sledovat chování psa pro ujištění se, že oboje není příliš těsný. S jedním ovládacím zařízením můžete používat až 3 jednotky na obojek psa. Každá jednotka musí být spárována s ovládacím zařízením předtím, než může být používána. Během procesu párování je každé jednotce přidělena odlišná barva na ovládacím zařízení. Párování jednotky na obojek psa s ovládacím zařízením POZNÁMKA: Pokud bylo vaše ovládací zařízení a jednotka na obojek psa součástí jednoho balení, jsou již spárovány přímo z výroby. 1 Na ovládacím zařízení, pohybujte přepínačem pro výběr barvy přidělené jednotce na obojek psa. 2 Na ovládacím zařízení, nastavte úroveň intenzity dle číselné pozice. 3 Na jednotce na obojek psa, držte stisnuté tlačítko Power po dobu 5 sekund než se stavová LED rozsvítí žlutě. 4 Během toho, co stavová LED kontrolka svítí žlutě, zvolte YêFYLNRYp WODþtWNR QD RYOiGDFtP ]DĜt]HQt. -HGQRWND QD RERMHN SVD StSQH NG\å GRMGH N ~VSČãQpPX VSiURYiQt RERX ]DĜt]HQt. TIP: 3RNXG VH ]DĜt]HQt QHVSiURYDOD ~VSČãQČ, PČOL E\VWH ]NRQWURORYDW ]GD MVRX EDWHULH Y RERX ]DĜt]HQtFK SOQČ QDELWD D ~URYHĖ LQWHQ]LW\ MH QDVWDYHQD QD þtvorydqp po]lfl. Výběr jednotky na obojek psa Předtím, než můžete vybrat a ovládat jednotku na obojek psa, musíte ji spárovat s ovládacím zařízením (Párování jednotky na obojek psa s ovládacím zařízením, strana 2). 2 3 Zavrťte jednotkou, aby se kontaktní body dostaly skrze srst k pokožce psa. POZNÁMKA: Kontaktní body musí mít kontakt s pokožkou psa, aby mohly pracovat efektivně. 4 Pokud je obojek příliš dlouhý, odstřihněte přečnívající konec tak, aby zůstal volný alespoň 8 cm od přezky. TIP: Označte si dírku používanou k upevnění přezky pro budoucí rychlejší nasazování obojku. Výběr a instalace kontaktních bodů Pro dosažení nejlepších výsledků, vyberte správné kontaktní body v závislosti na srsti vašeho psa. Začínáme

5 1 Vyberte správnou délku kontaktních bodů podle typu srsti vašeho psa: Pro psy s delší hustou srstí použijte delší kontaktní body. Pro psy s krátkou srstí použijte kratší kontaktní body. 2 Pokud je to nutné, použijte pro odstranění kontaktních bodů přiložené nářadí. Zašroubujte kontaktní body do jednotky obojku. 3 4 Opatrně utáhněte přiloženým nářadím. Při nasazování obojku se ujistěte, že kontaktní body těsně doléhají ke krku psa. Výcvik psa Měli byste si najít a prozkoumat takovou výcvikovou metodu, která bude nejlépe vyhovovat vám, vašemu psovi a vašim potřebám. Pokud je výcvikový systém Sport PRO používán správně, stane se efektivním výcvikovým nástrojem pomáhajícím využít plný potenciál vašeho psa. Použití výcvikového systému by mělo být součástí komplexního výcvikového programu. Výcvikové metody Momentální stimulace: Aplikuje krátký impulz při stisknutí tlačítka, bez ohledu na to, jak dlouho držíte tlačítko stisknuté. Kontinuální stimulace: Aplikuje impulz po celou dobu stisknutí tlačítka, maximálně však 8 sekund. Vámi aplikované stimulace by obvykle měly být mnohem kratší, než 8 sekund. Tón: Aktivuje slyšitelný tón, namísto stimulace. Tón může být buď pozitivní nebo negativní výcvikový signál (pochvala nebo trest), v závislosti na vašem výcvikovém programu. Vibrace: Aplikje vibrace namísto impulzu stimulace a to po celou dobu stisknutí tlačítka, maximálně však 8 sekund. Efektivita vibrací se může lišit v závislosti na temperamentu a zkušenosti vašeho psa. Vývěr správné úrovně intenzity 1 Nastavte intenzitu na nejnižší stupeň. 2 Stiskněte příslušné výcvikové tlačítko. 3 Sledujte reakci psa, jako např. třesení hlavy, pohyb krku nebo jen změnu ve výrazu. Někdy může pes zakňučet či se jinak hlasově projevit v důsledku překvapení z elektrického impulzu. Pokud pes zakňučí více než jednou, je úroveň intenzity pro počáteční fázy výcviku příliš vysoká. Pokud nezpozorujete žádnou reakci, zvyšte stupeň intenzity 4 o jednu úroveň, dokud nezaznamenáte slabou ale rozpoznatelnou reakci psa na stimulaci. Stupeň intenzity, při kterém si všimnete jemné, ale rozpoznatelné reakce, je tím pravým pro zahájení tréninku s tímto obojkem. Tento test vhodné intenzity není třeba opakovat a ani byste to neměli dělat. Po zahájení tréninku můžete upravovat stupeň intenzity podle chování psa. U psa, který již má s výcvikem zkušenosti, můžete měnit stupeň intenzity v závislosti na tréninkové situaci. Změna úrovně intenzity U každé jednotky na obojek můžete zvolit jiný stupeň intenzity. 1 Zvolte jednotku na obojek (Výběr jednotky na obojek, strana 2). Použijte otočný přepínač pro zvýšení nebo snížení úrovně 2 intenzity. Výcvik psa BarkLimiter POZNÁMKA Před tím, než si začnete hrát s vaším psem, byste měli psovi sundat výcvikový obojek nebo vypnout funkci BarkLimiter. Když je zapnuta funkce BarkLimiter, měli byste psovi sundat všechny ostatní obojky, psí známky a jiné předměty. Tyto předměty mohou způsobit, že se stimulace funkce BarkLimiter aktivuje i když pes neštěká. Funkce BarkLimiter napomene vaše psa automaticky když štěká. Jednotka obojku detekuje vibrace, podle kterých rozliší, jestli jde o štěkání nebo jiný hlasový projev. Pro korekci vašeho psa funkcí BarkLimiter můžete použít tyto metody: Vibrace namísto impulzu (stimulace) Nastavená úroveň impulzu Automatická, postupně se zvyšující úroveň impulzu Automatická intenzita Jednotka umí sama automaticky nastavit úroveň intenzity stimulace na základě štěkotu psa. Jednotka začne na nejnižším stupni intenzity a postupně zvyšuje úroveň intenzity, dokud pes nepřestane štěkat. Když je pes potichu, intenzita se časem snižuje. Funkce automatické intenzity je navržena pro eliminaci nadměrného obtěžujícího štěkání. Pro rychlejší a okamžité zastavení štěkání, můžete nastavit úroveň intenzity manuálně. Stavová LED kontrolka LED kontrolka krátce zabliká, když jednotka obojku detekuje pohyb nebo koriguje štěkání. Zelené, žluté nebo červené zablikání Pohyb byl detekován, korekce nebyla aplikována. Modré zablikání Štěkání bylo detekováno, korekce byla aplikována. POZNÁMKA: Zelené, žluté nebo červené zablikání označuje úroveň nabití akumulátoru jednotky obojku, od nejvyšší po nízkou. Povolení funkce BarkLimiter na ovládacím zařízení Funkci BarkLimiter můžete zapnout pomocí ovladače. Když spustíte režim BarkLimiter na ovladači, můžete nastavit použití automatické úrovně intenzity, vibrací nebo nastavit stupeň intenzity impulzu. 1 Nastavte operačí režim otočením na AUX. 2 Vyberte BARKLIMITER ON. LED kontrolka zabliká zeleně 3 Zatímco LED kontrolka bliká zeleně, zvolte jednu z možností: Pro nastavení vibrací, vyberte VIBE. Pro nastavení fixní úrovně intenzity, nastavte otočným přepínačem stupeň intenzity a vyberte CONTINUOUS. Pro nastavení automaticky se zvyšující intenzity, vyberte BARKLIMITER ON. Modrá LED kontrolka na jednotce obojku indikuje, že je v režimu BarkLimiter. Vypnutí funkce BarkLimiter ovladačem POZNÁMKA: Pokud zapnete funkci BarkLimiter na jednotce obojku, nelze ji vypnout na ovladači. 1 Otočte přepínačem na AUX. 2 Vyberte BARKLIMITER OFF. Přepínání funkce BarkLimiter POZNÁMKA: Pokud funkci BarkLimiter zapnete na obojku, nelze ji přepínat na ovladači. Pokud potřebujete použít rychlou stimulaci, když je jednotka obojku v režimu BarkLimiter, můžete funkci BarkLimiter přepnout ovladačem. Zpět do režimu BarkLimiter vrátíte jednotku obojku ovládacím zařízením 3

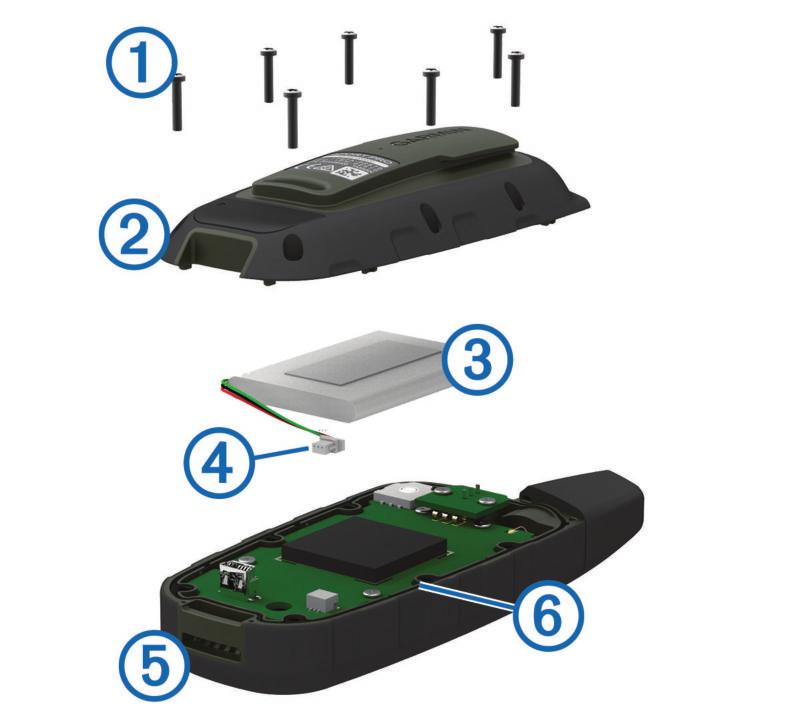

6 (Povolení funkce BarkLimiter na ovládacím zařízení, strana 3). Držte CONTINUOUS, TONE nebo VIBE 4 sekundy. Jednotka obojku se přepne zpět do výcvikového režimu. Zapnutí samostatné funkce BarkLimiter přímo na jednotce obojku Rozsah teploty pro skladování (až do 1 měsíce) Od -20 do 50 C Rozsah teploty pro skladování (až do 3 měsíců) Od -20 do 35 C Voděodolnost 1 ATM* *Přístroj vydrž tlak odpovídající hloubce 10 m. Pro více informací navštivte stránky: Jednotka obojku může fungovat i nezávisle a samostatně jako zařízení pro korekci štěkání. Funkci BarkLimiter můžete aktivovat v režimu automaticky se zvyšující intenzity přímo na jednotce obojku. Toto zaručí delší životnost baterie, než zapínání funkce BarkLimiter ovladačem. POZNÁMKA: Při použití jednotky v tomto režimu je radiový signál vypnut a nelze jednotku ovládat ovládacím zařízením. 1 Na jednotce obojku držte stisknuté tlačítko Power, dokud nezačne LED kontrolka blikat modře. 2 Pro návrat do výcvikového režimu, vypněte jednotku obojku a znovu ji zapněte do výcvikového režimu (Zapnutí jednotky na obojek psa, strana 2). Instrukce pro výměnu baterie Sport PRO Bark Odometer Komponenty ovládacího zařízení Sport PRO Když vypnete jednotku obojku v samostatném režimu BarkLimiter, LED kontrolka zabliká červěně a zeleně, čímž označí počet, kolikrát jednotka detekovala štěkot od posledního zapnutí. Toto vám napomůže zpětně sledovat chování (štěkání) vašeho psa. Červené bliknutí 10 zaštěkání Zelené bliknutí 1 zaštěkání VAROVÁNÍ Součástí tohoto přístroje je li-ion akumulátor. Abyste předešli zranění nebo poškození přístroje z důvodu vystavení akumulátoru nadměrnému horku, uložte přístroj mimo dosah přímého slunečního záření. Nikdy nepoužívejte k vyndání baterie ostré předměty. UPOZORNĚNÍ Pro správnou likvidaci baterií kontaktujte místní sběrný dvůr. Například jedno červené bliknutí následované čtyřmi zelenými bliknutími indikuje, že zařízení detekovalo 14 zaštěkání. Bez blikání indikuje, že jednotka nedetekovala žádný štěkot. Použití světel Na svém zařízení můžete použít funkci svícení k ověření spárování, k pomoci lokalizace vašeho psa a kzajištění bezpečnosti vašeho psa v noci. 1 Vyberte jednotku obojku (Výběr jednotky obojku psa, strana 2). 2 Nastavte otočný přepínač na AUX. 3 Zvolte pro zapnutí světla. 4 Zvolte pro vypnutí světla. Informace o zařízení Specifikace ovládacího zařízení Typ baterie Nabíjecí lithium-ion Výdrž baterie Až 60 hod. běžného provozu Rozsah provozní teploty Od -20 do 60 C Rozsah teploty pro nabíjení Od 0 do 40 C Rozsah teploty pro skladování (až do 1 měsíce) Od -20 do 50 C Rozsah teploty pro skladování (až do 3 měsíců) Od -20 do 35 C Voděodolnost IEC IPX7* *Přístroj vydrží náhodné ponoření do vody do hloubky 1 m po dobu až 30 min. Pro více informací navštivte stránky: Specifikace jednotky obojku Typ baterie Nabíjecí vyměnitelná lithium-ion Výdrž baterie Až 60 hod. běžného provozu Rozsah provozní teploty Od -20 do 60 C Rozsah teploty pro nabíjení Od 0 do 40 C 4 À Á Â Ã Ä Å Zajišťovací šrouby Zadní kryt Baterie Konektor baterie Přední kryt Těsnění Výměna baterie v ovládacím zařízení Před výměnou baterie odstraňte ze zařízení všechnu špínu, vodu a nečistoty. Při výměně budete potřebovat také šroubovák na zajišťovací šrouby, který je součástí balíčku s novým akumulátorem.. 1 Vyjměte všechny šrouby na zadním krytu zařízení. 2 Nadzvihněte zadní kryt. 3 Uchopte dráty konektoru bateie co nejblíže u konektoru a vytáhněte konektor kolmo k obvodové desce, čímž odpojíte akumulátor od přístroje. 4 Vyjměte baterii z jejího uložení v zadním krytu, přičemž si zapamatujte její orientaci. Baterie je uložena velmi pevně. Možná bude nutné vypáčit baterii z jejího uložení v krytce pomocí nějakého předmětu, který není ostrý ani kovový. 5 Novou baterii nasaďte do uložení v zadní krytce tak, aby byla otočena štítkem nahoru a byla orientována stejně jako ta stará. 6 K přístroji připojte konektor nové baterie. Pokud je správně připojen, konektor se s cvaknutím zajistí. Informace o zařízení

7 7 Ujistěte se, že není poškozené těsnění, které by mělo přesně dosedat do zářezu. 8 Zkontrolujte, zda není poškozené těsnění USB a zda je kompletně umístěno okolo USB vstupu na zadní straně zařízení. 9 Dejte pozor, abyste neskřípli dráty baterie, přitiskněte zadní kryt pevně k přístroji a umístěte zpět všechny šrouby bez dotahování. 10Ujistěte se, že mezi krytem a přístrojem není žádná mezera. 11Utáhněte stejnoměrně všechny šrouby. 12Ujistěte se, že těsnění nevyčnívá ven ze zařízení. Komponenty jednotky na obojek Sport PRO 7 Zkontrolujte, že těsnění není poškozené a že je zcela uloženo v drážce. 8 Připojte konektor nové baterie k jednotce Pokud je správně připojen, konektor se s cvaknutím zajistí. 9 Umístěte zpět horní kryt a dotáhněte jej pevně šesti šrouby 10Zkontrolujte, že těsnění nevyčnívá ven z jednotky. Registrace zařízení Registrací produktu pomůžete vytvořit lepší technickou podporu pro výrobky společnosti Garmin. Navštivte stránku Originál nebo kopii dokladu o zakoupení výrobku uložte na bezpečném místě. Více informací Pro získání více informací o tomto produktu navštivte webové stránky Na těchto stránkách v detailu produktu můžete také získat aktuální návod v elektronické podobě. À Á Â Ã Ä Å Æ Zajišťovací šrouby Horní kryt Šrouby krytu baterie Kryt baterie Baterie Těsnění Kryt jednotky Výměna baterie v jednotce na obojek Před výměnou baterie očistěte přístroj tak, aby na něm nebyly žádné nečistoty a aby nebyl mokrý. Při výměně budete potřebovat také šroubovák na zajišťovací šrouby, který je součástí balíčku s novým akumulátorem. 1 Vyjměte šest šroubů z horního krytu a odstraňte kryt. 2 Vyjměte dva šrouby z krytu baterie a odstraňte kryt baterie. 3 Uchopte dráty konektoru baterie co nejblíže ke konektoru a vytáhněte konektor z obvodové desky, čímž odpojíte akumulátor od přístroje. 4 Vyjměte baterii. Baterie doléhá velmi těsně. Možná bude nutné vypáčit baterii z jejího uložení pomocí nějakého předmětu, který není ostrý ani kovový. 5 Vložte novou baterii do krytu jednotky nálepkou směrem nahoru a hranu s nabíjecí plochou umístěte pod nabíjecí kontakty jednotky. 6 Vraťte zpět na místo kryt baterie a dotáhněte dvěma šrouby. Informace o zařízení 5

8 +43 (0) (+52) (+35) GARMIN ( ) +27 (0) ext (0) (0) zum Ortstarif - Mobilfunk kann abweichen Garmin Ltd. or its subsidiaries
